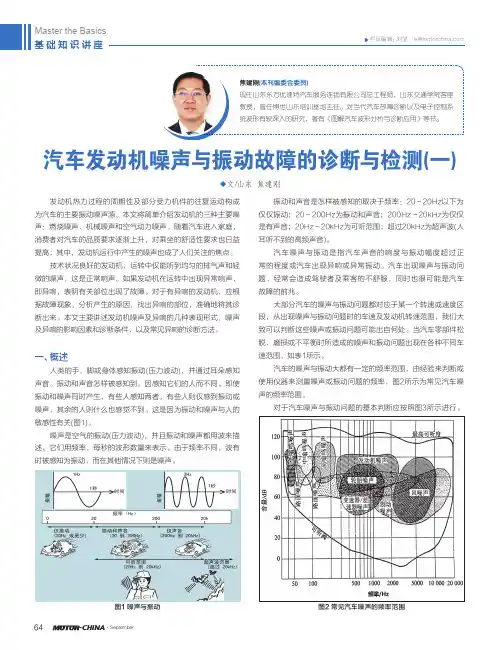

轿车发动机振动测试及分析

64-CHINA ·September◆文/山东 焦建刚发动机热力过程的周期性及部分受力机件的往复运动构成为汽车的主要振动噪声源。

本文将简单介绍发动机的三种主要噪声：燃烧噪声、机械噪声和空气动力噪声。

随着汽车进入家庭，消费者对汽车的品质要求逐渐上升，对乘坐的舒适性要求也日益提高，其中，发动机运行中产生的噪声也成了人们关注的焦点。

技术状况良好的发动机，运转中仅能听到均匀的排气声和轻微的噪声，这是正常响声。

如果发动机在运转中出现异常响声，即异响，表明有关部位出现了故障。

对于有异响的发动机，应根据故障现象，分析产生的原因，找出异响的部位，准确地将其诊断出来。

本文主要讲述发动机噪声及异响的几种表现形式，噪声及异响的影响因素和诊断条件，以及常见异响的诊断方法。

一、概述人类的手、脚或身体感知振动(压力波动)，并通过耳朵感知声音。

振动和声音怎样被感知到，因感知它们的人而不同。

即使振动和噪声同时产生，有些人感知两者，有些人则仅感到振动或噪声，其余的人则什么也感觉不到。

这是因为振动和噪声与人的敏感性有关(图1)。

噪声是空气的振动(压力波动)，并且振动和噪声都用波来描述。

它们用频率，每秒的波形数量来表示。

由于频率不同，波有时被感知为振动，而在其他情况下则是噪声。

仅仅振动；20～200Hz为振动和声音；200Hz～20kHz为仅仅是有声音；20Hz～20kHz为可听范围；超过20kHz为超声波(人耳听不到的高频声音)。

汽车噪声与振动是指汽车声音的响度与振动幅度超过正常的程度或汽车出现异响或异常振动。

汽车出现噪声与振动问题，经常会造成驾驶者及乘客的不舒服，同时也很可能是汽车故障的前兆。

大部分汽车的噪声与振动问题都对应于某一个转速或速度区段，从出现噪声与振动问题时的车速及发动机转速范围，我们大致可以判断这些噪声或振动问题可能出自何处。

当汽车零部件松脱、磨损或不平衡时所造成的噪声和振动问题出现在各种不同车速范围，如表1所示。

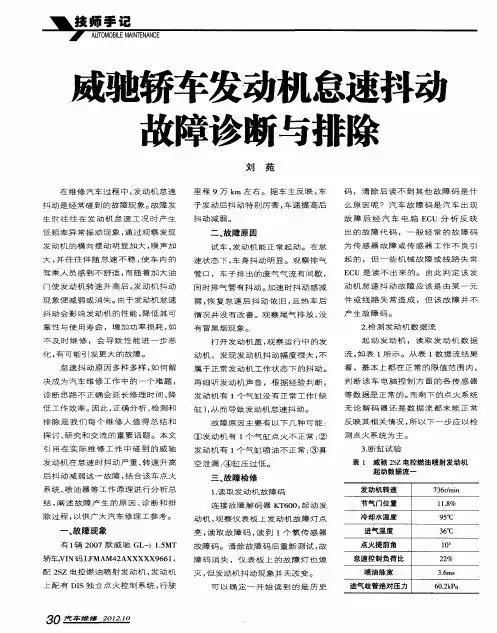

一、实验背景近年来，汽车发动机抖动现象日益普遍，给驾驶者带来了诸多不便。

为了探究发动机抖动的原因，并寻求有效的解决措施，本实验对一辆2019年生产的1.5T涡轮增压发动机进行了深入研究。

二、实验目的1. 分析发动机抖动的原因；2. 探索解决发动机抖动的方法；3. 为发动机抖动问题提供理论依据。

三、实验方法1. 实验设备：发动机试验台、示波器、万用表、诊断仪等；2. 实验步骤：（1）对发动机进行基础检查，确保发动机运行正常；（2）利用诊断仪读取发动机故障码，初步判断抖动原因；（3）使用示波器检测发动机点火系统、燃油系统、润滑系统等关键部件的工作状态；（4）分析实验数据，找出抖动原因；（5）针对抖动原因，提出解决措施。

四、实验结果与分析1. 实验数据（1）点火系统：点火提前角、点火波形正常；（2）燃油系统：喷油脉宽、喷油压力正常；（3）润滑系统：机油压力、机油温度正常；（4）发动机振动：怠速时振动较大，中高速时振动逐渐减小。

2. 结果分析（1）点火系统：点火系统工作正常，排除点火系统原因；（2）燃油系统：燃油系统工作正常，排除燃油系统原因；（3）润滑系统：润滑系统工作正常，排除润滑系统原因；（4）发动机振动：怠速时振动较大，可能原因如下：a. 活塞连杆机构磨损严重，导致活塞与气缸壁间隙过大；b. 气门弹簧老化，导致气门关闭不严；c. 发动机内部积碳过多，导致燃烧不完全。

五、解决措施1. 对发动机进行拆解，检查活塞连杆机构、气门弹簧等部件；2. 清除发动机内部积碳，提高燃烧效率；3. 更换磨损严重的活塞连杆机构、气门弹簧等部件；4. 对发动机进行磨合，确保各部件配合良好。

六、实验结论通过对发动机抖动原因的分析，确定了活塞连杆机构磨损严重、气门弹簧老化、发动机内部积碳过多等原因。

通过采取相应的解决措施，可以有效解决发动机抖动问题，提高发动机性能。

七、实验总结本次实验对发动机抖动原因进行了深入研究，为发动机抖动问题提供了理论依据。

发动机振动特性分析与试验作者：长安汽车工程研究院来源：AI汽车制造业完善的项目前期工作预示着更少的项目后期风险，这也是工作的重要意义之一。

在整机开发的前期（概念设计和布置设计阶段），由于没有成熟样机进行NVH试验，很难通过试验的方法预测产品的NVH水平。

因此，通过仿真的方法对整机NVH性能进行分析甚至优化显得十分重要。

众所周知，NVH是个复杂的概念，包括发动机的振动、噪声以及个体对振动和噪声的主观评价等。

客观地说，噪声与振动也相互联系，因为发动机一部分噪声由结构表面振动直接辐射，另一部分由发动机燃烧和进排气通过空气传播。

除此之外，发动机附件（如风扇）也存在噪声贡献。

本文仅考虑发动机结构振动问题，即在主轴承载荷、燃烧爆发压力和运动件惯性力的作用下，对发动机结构振动进行分析以及与试验的对比。

发动机结构噪声的激励源主要包括燃烧爆发压力、气门冲击、活塞敲击、主轴承冲击、前端/链驱动和激励等，这些结构振动又通过缸盖罩、缸盖、缸体和油底壳等传出噪声。

发动机结构振动分析方法简介图1 发动机结构振动分析方法如图1所示，发动机结构噪声分析方法包括以下几个步骤：1. 动力总成FE建模及模态校核建立完整的短发动机和变速器装配的有限元模型；对该有限元模型进行模态分析，通过分析结果判断各零件间连接是否完好；通过分析结果判断动力总成整体模态所在频率范围是否合理，零部件的局部模态频率是否合理，若存在整体或局部模态不合理的情况，需要对结构进行初步更改或优化。

2. 动力总成模态压缩缩减有限元模型，得到动力总成的刚度、质量、几何以及自由度信息，用于多体动力学分析。

3. 运动件简化模型建立发动机中的部分动件不用进行有限元建模，可作简化处理，形成梁-质量点模型，用于多体动力学分析。

其中包括：活塞组、连杆组和曲轴及其前后端。

4. 动力总成多体动力学分析在定义了动力总成各零部件间连接并且已知各种载荷的情况下，对动力总成进行时域下的多体动力学分析，并对得到的发动机时域和频域下的动态特性进行评判，同时，其输出用于结构振动分析。

汽车振动分析编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（汽车振动分析）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为汽车振动分析的全部内容。

研究生试卷2013 年—2014年度第 2 学期评分:______________________课程名称：振动理论专业：车辆工程年级: 2013级任课教师：李伟研究生姓名：王荣学号： 2130940008注意事项1.答题必须写清题号;2.字迹要清楚,保持卷面清洁;3.试题随试卷交回；4.考试课按百分制评分，考查课可按五级分制评分；5.阅完卷后，授课教师一周内将成绩在网上登记并打印签名后，送研究生部备案；6.试题、试卷请授课教师保留三年被查。

《汽车振动分析》总结王荣(重庆交通大学机电与汽车工程学院重庆 400074）摘要：本课程由浅入深、循序渐进,从单自由度系统的简单问题逐渐加深到多自由度的分析，甚至是无限自由度系统，并从简单激励的振系逐渐推广到随机激振振系。

作为汽车理论及汽车设计等课程的基础，其对于分析汽车的行驶平顺性、乘坐舒适性、发动机的减振和隔离等具有良好的参考价值。

关键词:单自由度;多自由度；简单激振；随机激振The Conclusion of “Automotive VibrationAnalysis”Abstract: The course progressively， step by step, gradually discusses from the simple question of a single degree of freedom system to the analysis of a multi—degree of freedom system， even to the analysis of the infinite degree of freedom system. In addition， the course extends from simple energized vibration system to random energized vibration system. As the basis of Vehicle Theory and Vehicle Design, this course has direct reference value for the analysis of vehicle ride, comfort of passenger， engine vibration damping and isolation.Keywords：Single-Degree—of-Freedom; Multi—Degree—of—Freedom; Simple Energized Vibration System ;Random Energized Vibration System0 引言随着科学技术的日新月异和人民生活水平的日益提高，人们对汽车的动态性能,例如：汽车行驶的舒适性，操纵的稳定性，车内噪声水平及音质等等——提出了愈来愈高的要求。

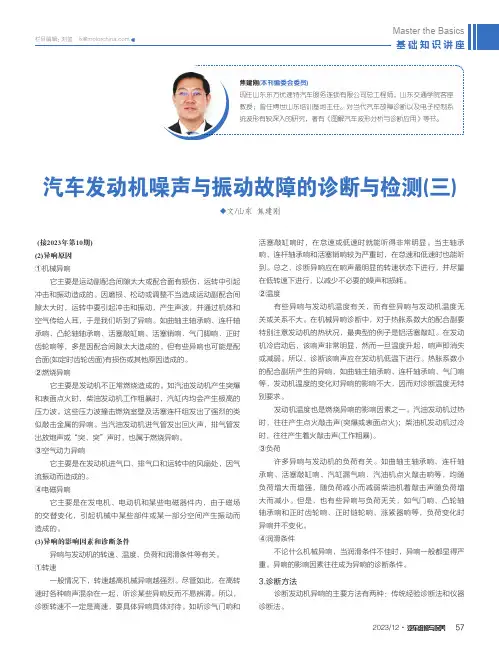

572023/12·汽车维修与保养活塞敲缸响时，在怠速或低速时就能听得非常明显。

当主轴承响、连杆轴承响和活塞销响较为严重时，在怠速和低速时也能听到。

总之，诊断异响应在响声最明显的转速状态下进行，并尽量在低转速下进行，以减少不必要的噪声和损耗。

②温度有些异响与发动机温度有关，而有些异响与发动机温度无关或关系不大。

在机械异响诊断中，对于热胀系数大的配合副要特别注意发动机的热状况，最典型的例子是铝活塞敲缸。

在发动机冷启动后，该响声非常明显，然而一旦温度升起，响声即消失或减弱。

所以，诊断该响声应在发动机低温下进行。

热胀系数小的配合副所产生的异响，如曲轴主轴承响、连杆轴承响、气门响等，发动机温度的变化对异响的影响不大，因而对诊断温度无特别要求。

发动机温度也是燃烧异响的影响因素之一。

汽油发动机过热时，往往产生点火敲击声(突爆或表面点火)；柴油机发动机过冷时，往往产生着火敲击声(工作粗暴)。

③负荷许多异响与发动机的负荷有关。

如曲轴主轴承响、连杆轴承响、活塞敲缸响、汽缸漏气响、汽油机点火敲击响等，均随负荷增大而增强，随负荷减小而减弱柴油机着敲击声随负荷增大而减小。

但是，也有些异响与负荷无关，如气门响、凸轮轴轴承响和正时齿轮响、正时链轮响、涨紧器响等，负荷变化时异响并不变化。

④润滑条件不论什么机械异响，当润滑条件不佳时，异响一般都显得严重。

异响的影响因素往往成为异响的诊断条件。

3.诊断方法诊断发动机异响的主要方法有两种：传统经验诊断法和仪器诊断法。

(接2023年第10期)(2)异响原因①机械异响它主要是运动副配合间隙太大或配合面有损伤，运转中引起冲击和振动造成的。

因磨损、松动或调整不当造成运动副配合间隙太大时，运转中要引起冲击和振动，产生声波，并通过机体和空气传给人耳，于是我们听到了异响。

如曲轴主轴承响、连杆轴承响、凸轮轴轴承响、活塞敲缸响、活塞销响、气门脚响、正时齿轮响等，多是因配合间隙太大造成的。

但有些异响也可能是配合面(如定时齿轮齿面)有损伤或其他原因造成的。

汽车怠速车内噪声与振动评级和测量方法嘿，咱今儿就来聊聊汽车怠速车内噪声与振动评级和测量方法这档子事儿。

你说这汽车啊，有时候就像个会跑的大嗓门怪兽，要是它在怠速的时候还嗡嗡响个不停，那可真够让人头疼的。

这噪声和振动，就像是车里藏着的小捣蛋鬼，时不时就出来捣乱一下。

那咱怎么给这些小捣蛋鬼评级呢？这就好比给学生打分一样。

咱得有个标准，看看它们到底有多调皮。

比如说，声音大不大呀，振动厉不厉害呀。

咱可以把它们分成不同的等级，就像考试成绩有优秀、良好、及格啥的。

那怎么测量呢？嘿，这就有讲究啦！咱不能随随便便拿个东西就测，得用专门的工具。

就好像你要量身高，不能拿根绳子随便比划比划吧，得用尺子才行。

测量噪声，有专门的仪器，能把声音的大小准确地测出来。

测量振动呢，也有相应的设备，能告诉你车子抖动得有多厉害。

你想想看，要是咱开车的时候，车里安静得跟图书馆似的，那多舒服呀！可要是像在工地一样吵吵闹闹，那可不得烦死啦！所以说，这个评级和测量方法可重要啦，它能让咱知道车子到底好不好。

就好比你去买苹果，你得看看苹果红不红、大不大、甜不甜吧？这汽车怠速车内噪声与振动评级和测量方法，就是咱判断车子这个“大苹果”好不好的标准。

咱再打个比方，要是你家旁边有条大马路，每天车来车往吵得你睡不着觉，你肯定希望那些车都安安静静的吧？这就需要汽车厂家在生产的时候，好好关注这个问题，把车子的噪声和振动控制好。

而且啊，这噪声和振动可不光是影响咱开车的心情，时间长了对咱的身体也不好呢！就像你总在一个吵闹的环境里待着，耳朵能好受吗？所以啊，这个评级和测量方法真的是很重要呢！咱平时开车的时候，也可以留意一下车子的声音和抖动情况。

要是感觉不对劲，就像你身体不舒服会去看医生一样，赶紧去检查检查车子。

可别小瞧了这些小问题，不及时处理，说不定以后会变成大麻烦呢！总之啊，汽车怠速车内噪声与振动评级和测量方法，这可不是什么可有可无的东西。

它关系到咱开车的舒适性和健康呢！咱可得重视起来，让咱的车子都能乖乖地不吵不闹，安安稳稳地带着咱到处跑！。

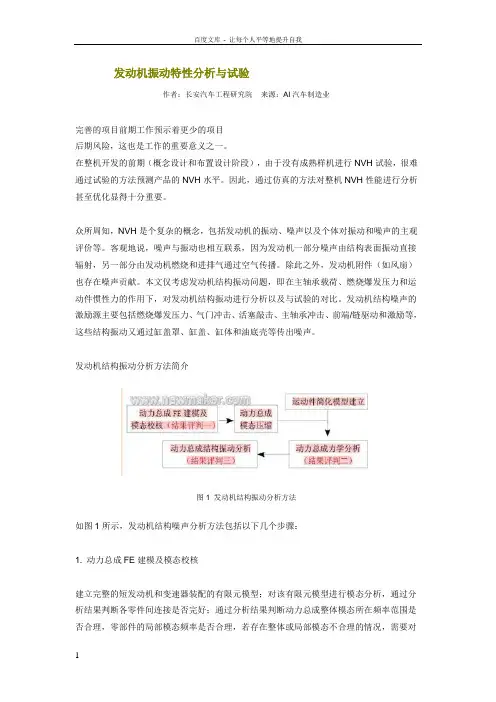

发动机振动特性分析与试验(精)发动机振动特性分析与试验作者：长安汽车工程研究院来源：AI汽车制造业完善的项目前期工作预示着更少的项目后期风险，这也是CAE工作的重要意义之一。

在整机开发的前期（概念设计和布置设计阶段），由于没有成熟样机进行NVH试验，很难通过试验的方法预测产品的NVH水平。

因此，通过仿真的方法对整机NVH 性能进行分析甚至优化显得十分重要。

众所周知，发动机NVH是个复杂的概念，包括发动机的振动、噪声以及个体对振动和噪声的主观评价等。

客观地说，噪声与振动也相互联系，因为发动机一部分噪声由结构表面振动直接辐射，另一部分由发动机燃烧和进排气通过空气传播。

除此之外，发动机附件（如风扇）也存在噪声贡献。

本文仅考虑发动机结构振动问题，即在主轴承载荷、燃烧爆发压力和运动件惯性力的作用下，对发动机结构振动进行分析以及与试验的对比。

发动机结构噪声的激励源主要包括燃烧爆发压力、气门冲击、活塞敲击、主轴承冲击、前端齿轮/链驱动和变速器激2. 动力总成模态压缩缩减有限元模型，得到动力总成的刚度、质量、几何以及自由度信息，用于多体动力学分析。

3. 运动件简化模型建立发动机中的部分动件不用进行有限元建模，可作简化处理，形成梁-质量点模型，用于多体动力学分析。

其中包括：活塞组、连杆组和曲轴及其前后端。

4. 动力总成多体动力学分析在定义了动力总成各零部件间连接并且已知各种载荷的情况下，对动力总成进行时域下的多体动力学分析，并对得到的发动机时域和频域下的动态特性进行评判，同时，其输出用于结构振动分析。

5. 动力总成结构振动分析基于多体动力学分析结果，对整个动力总成有限元模型进行强迫振动分析，得到发动机本体、变速器以及各种外围件的表面振动特性，进行评判和结构优化。

实例分析1. 分析对象以一款成熟的直列四缸1.5L发动机为平台，针对其结构振动问题，对其进行结构振动CAE分析，并与其台架试验结果相比较。

发动机的部分参数如下：缸径75mm，冲程85mm，缸间距84mm，最大缸压6MPa。

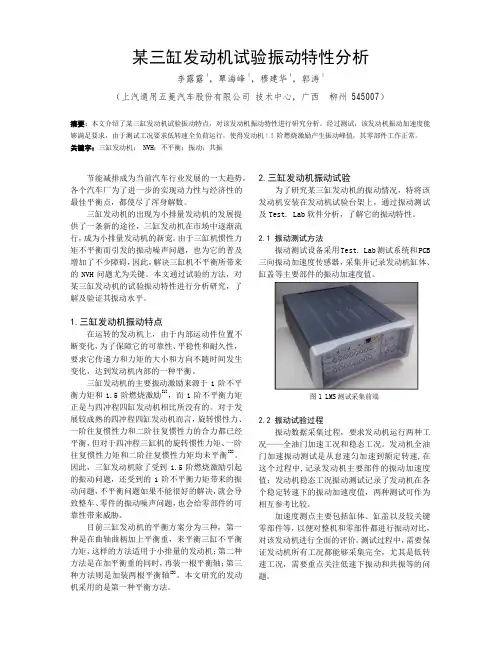

某三缸发动机试验振动特性分析李露露1，覃海峰1，穆建华1，郭涛1（上汽通用五菱汽车股份有限公司 技术中心，广西柳州 545007）摘要：本文介绍了某三缸发动机试验振动特点，对该发动机振动特性进行研究分析。
