台达HMI问答

威纶触摸屏：请教mt506的一屏多机问题大家好，最近碰到一个难解的问题。

向各位前辈请教我最近用1台MT506通过串口1带4台设备，通过MODBUS RTU 485方式，一开始我通过电脑直接在线仿真的方式模拟，与四台设备正常通讯，没有任何异常。

但是把程序下载到屏里后，就出现通讯不稳定的情况。

情况如下1 用电脑直接在线模拟屏，与4台设备进行通信，通过串口工具监视通信数据，完全正常。

说明程序没有问题。

2 程序下载到屏里后，屏与4台设备进行通信，通信不稳定，通过检测通信数据发现，可能会出现，通信十几组数据后，发生通信中断，通信停止系统参数设定值（3.0）后，继续进行通信，再正常通讯十几组或更多数据后，再次发生中断，中断时交换的数据并不确定。

3 序里的地址均改为地址1#时，通过串口工具检测，通信完全正常。

但是加入其它地址如2# 后，通信再次出现偶然一次通信中断的情况。

4 现场做了大量防干扰的措施，另外也不认为是干扰搞的，因为3 中地址均为1#时，没有问题。

当出现一定次数的中断后，通信就完全中止，等一定时间后又重新进行通信。

被这个问题搞的很头疼，请教前辈们，大家有这样用过的么，能分享经验么，感激。

这两天再搞不定这事，打算换屏了，没太大兴趣搞威伦的了，威论技术支持的水平与态度让人有点生气。

“我不知道” ，“我没试过”听的太多了。

谢谢大家想用一台触摸屏做好两个控制画面,来分别控制两台224XP,请问通讯线怎么连?PLC中程序要怎样做?请祥解问题补充：我用的屏是WEINVIEW MT510TV,先用编程软件把两台224XP设为不同的站号，例如PLC2和PLC3，然后在做屏读取I/O点数据的时候(其它的一样道理)，怎么才能分别读第一个plc里面的数据，就选择站号为2的那台PLC，要读第二个plc里面的数据，就选择站号为3的那台PLC?是否一定要定义PLC的主从站,和一定要用NETR,NETW指令?这个要咨询触摸屏厂家。

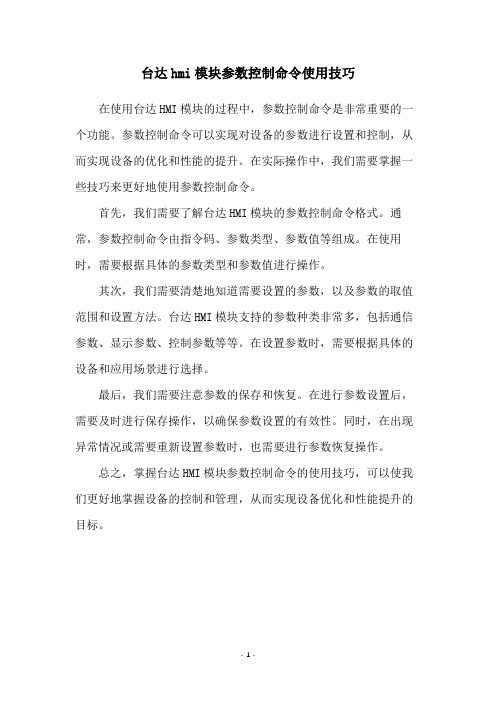

台达hmi模块参数控制命令使用技巧
本文将介绍台达HMI模块参数控制命令的使用技巧。

台达HMI模块是一种工业自动化控制设备，可以用于人机界面交互，实现对生产线的控制和监视。

在使用HMI模块时，参数控制命令是非常重要的一部分，可以通过命令操作实现对HMI模块的参数进行设置和调整。

以下是一些常用的参数控制命令及其使用技巧：
1. P-set命令：用于设置HMI模块的参数。

在使用该命令时，需要输入要设置的参数编号和参数数值。

例如，P-set 001,20表示将参数001设置为20。

2. P-rev命令：用于读取HMI模块的参数。

在使用该命令时，需要输入要读取的参数编号。

例如，P-rev 001表示读取参数001的值。

3. P-save命令：用于保存当前HMI模块的参数设置。

在使用该命令时，需要输入要保存的参数编号。

例如，P-save 001表示保存参数001的设置。

4. P-load命令：用于加载之前保存的HMI模块参数设置。

在使用该命令时，需要输入要加载的参数编号。

例如，P-load 001表示加载之前保存的参数001的设置。

以上是一些常用的HMI模块参数控制命令及其使用技巧。

在实际应用中，还需要根据具体的需求和场景选择合适的命令和参数进行设置和调整。

同时，需要注意保护好HMI模块的安全和稳定性，避免不必要的操作和误操作。

台达hmi模块参数控制命令使用技巧在使用台达HMI模块的过程中，参数控制命令是非常重要的一个功能。

参数控制命令可以实现对设备的参数进行设置和控制，从而实现设备的优化和性能的提升。

在实际操作中，我们需要掌握一些技巧来更好地使用参数控制命令。

首先，我们需要了解台达HMI模块的参数控制命令格式。

通常，参数控制命令由指令码、参数类型、参数值等组成。

在使用时，需要根据具体的参数类型和参数值进行操作。

其次，我们需要清楚地知道需要设置的参数，以及参数的取值范围和设置方法。

台达HMI模块支持的参数种类非常多，包括通信参数、显示参数、控制参数等等。

在设置参数时，需要根据具体的设备和应用场景进行选择。

最后，我们需要注意参数的保存和恢复。

在进行参数设置后，需要及时进行保存操作，以确保参数设置的有效性。

同时，在出现异常情况或需要重新设置参数时，也需要进行参数恢复操作。

总之，掌握台达HMI模块参数控制命令的使用技巧，可以使我们更好地掌握设备的控制和管理，从而实现设备优化和性能提升的目标。

- 1 -。

Kinco HMI问答集锦源于：软件应用MT4000/5000下载工程失败时提示“打开USB端口失败”怎样解决？1. 提示“打开USB端口失败”：1）首先确认是否安装过USB下载线的驱动，若没有安装则进行手动安装；2）若已安装USB下载线驱动，请检查硬件是否被电脑识别，即硬件设备管理器中是否出现Kinco HMI USB。

若没有被识别，确认是否往触摸屏里下载过旧版本工程，如果有建议用最新的软件更新文件系统和内核，再用新版本软件编译工程下载。

如果没有建议换电脑或换其他方式下载。

2.提示“文件校验和错误”：建议换线或换台式机多下载几次。

3.提示“通讯超时”：确认下载方式及下载线的制作是否正确。

网口上传下载怎么设置？1.首先需要进行网络IP设置，电脑的IP和HMI的IP要在同一个网段上（前面三个数字相同，后面1 个数字应该不同；如果在局域网内，其IP地址不能与网络中其他IP相冲突）才能进行上传下载操作。

2.查看HMI的IP地址。

将HMI背面的两个拨码开关都打到ON然后上电即进入系统设置界面，可以查看到HMI的IP地址（例如:192.168.0.100）Port 号（例如：21845）查看后要把拨码开关都打到off。

3.将电脑的IP地址改为和HMI的IP地址同一网段的（例如：192.168.0.90）。

1）HMI上电，用网线将电脑和HMI连接起来。

2）打开组态编辑软件，工具à下载方式选择à通讯方式选择网口，IP 和port号填写第二步查看的HMI的IP地址（例如:192.168.0.100）Port 号（例如：21845）点击确定，网络IP通讯参数就设置好了。

然后点击工具菜单栏à下载（或者上传工程）即可。

如何打开上传上来的工程？1.首先确认上传上来的工程文件格式是否PKG（只有PKG格式才能反编译打开）；2.打开组态编辑软件，工具菜单栏下à反编译（最下面）进入KH Manager 反编译处理界面；3.在反编译操作里点击选择找到需要反编译的PKG文件，然后选择反编译后生成的目标工程文件保存路径（不选择的话就是默认路径）；4.点击反编译进行操作，会弹出密码输入框要求输入密码。

HMI理论知识一、定义：1、进路：2、联锁：3、进路锁闭：进路一旦开通，设备必须保证该进路上的所有的道岔不可能以任何自动或手动的方式转动，直到列车驶离该进路为止。

4、进路取消：进路可以随列车通过而自动解锁，或在操作员办理解锁操作后可以取消。

5、设置了自动通过进路时列车越过始端信号机后，该信号机关闭；当列车出清相关区段后，进路不解锁，当轨旁条件满足时，信号机由联锁系统重新开放。

6、自动折返模式：是指折返作业时，自动触发且无须人工干预的一个进路组合，自动折返模式由操作员人工设置，在操作员取消前将一直有效。

7、停站时间：是指从列车进站停稳至列车启动出发离站时止的这段时间，即从车轮停止转动至再次启动时所需要的时间。

8、列车车组号组成：第一位阿拉伯数字代表线路，第二，第三位代表列车车底号，两位字母代表列车目的地号。

（例：213AA）2代表线路2号线列车；13代表列车车底号，B13车；AA代表目的地号，金银潭上行。

9、计轴区段编号组成：计轴区段识别字母T，三位字母代表控制权所属车站，两位阿拉伯数字为区段编号，奇数为上行，偶数为下行。

（例：TJYT18）T为识别号代表计轴区段；JYT代表控制权所属车站名称缩写，金银潭；18代表区段编号10、在武汉地铁2号线一期工程中，能设置的最小临时限速数值25km/h。

11、告警按照严重程度分为4个级别。

级别为0或称为弹出式告警的告警将直接在ATS工作站上弹出一个消息框显示，操作员点击消息框上的“确认”按钮关闭该消息框，同时确认该告警。

12、用数字定义告警和事件的重要性： 0为弹出式告警；1为A级告警；2为B级告警；3 为C级告警；4为事件。

13、LATS服务器会将当前车站各设备的连接情况通知现地工作站，在设备状态视图会将这些主机的状态信息显示出来。

其中深绿色代表连通，灰色代表没有连通，浅绿色代表备机；当故障发生时，相应的图标会发生闪烁以提示用户采取后续措施。

14、某些信号机旁使用“Y”的文字显示延时解锁。

台达PLC使用中50个问题2、我一直在用的都是台达-ES/E某/SS系列的PLC.最近有一台多年前的PLC需要修改程序,但是忘了当年设置的密码,有谁能告诉我有什么要的办法吗否则我只能更换一台PLC了~答：强制M1069ON即可解除。

但6.0及以上韧体屏蔽了这一个功能。

3、请教如何实现TP04G的韧体更新？答：1、关闭HMI电源；2、打开HMI机壳后盖3、将更新韧体制具插入插空上4、然后给HMI加电源，此时，HMI画面为暗。

5、用FLah软件就可以对HMI进行韧体的更新了。

4、各位高手，请帮助小弟。

我现有一个系统，用DVP-ES带485通讯口的。

现用485通讯口和百特仪表通讯。

用编程口挂GPRS模块，进行联网。

中央监控室需要下位机定期传送数据和事件触发功能，问如何能实现？如果不能，其它系列PLC能实现吗？答：台达PLC自带两个通讯口，1个RS232通讯口(COM1，即8PIN的编程口）1个RS485通讯口(COM2)，COM1只能工作在从站模式下，不能发数据，COM2可以工作在主从两种模式下，可以发数据。

所以台达所有PLC,都不能实现！5、位仁兄：我想知道，上位机和台达的PLC通讯怎么设置成主从式通讯？用其自带的485口。

谢谢！答：上位机和台达的PLC通讯，多数上位机是主的。

这个不用什么设置，台达PLC默认就是从站，不需要做任何设置，直接调用MODBUS协议就可以了。

但我们默认的是ASCII，如果要用RTU，必须把M1143置ON。

6、象往变频器里写频率有固定的地址，例如：Ｈ２００１，要是想通过文本显示器或触摸屏改变变频器里其他的参数如加速时间，那么是否可以象改变写入频率一样，只要知道其地址就可以直接通过触摸屏改变其参数值的大小了吗？答：当然可以，对应台达M系列变频器，参数P10的地址为000AH，对应B系列，第一加速时间地址为010AH7、请问,台达ES的PLC,内建485口可以通讯人机吗答：完全可以8、E某用485与上位机通讯（ASCⅡ模式），D1120需要设置吗？答：看什么格式，如果是9600/7/E1就不用设置，其余的要。

人机界面HMI的8大知识点汇总导语：人机界面（又称用户界面或使用者界面）是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。

一、HMI简介HMI是HumanMachineInterface的缩写，“人机接口”，也叫人机界面。

人机界面（又称用户界面或使用者界面）是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。

凡参与人机信息交流的领域都存在着人机界面。

二、HMI的接口种类HMI的接口种类很多，有RS232、RS485、CAN、RJ45网线接口。

举个例子来说，在一座工厂里头，我们要搜集工厂各个区域的温度、湿度以及工厂中机器的状态等等的信息。

通过一台主控器监视并记录这些参数，并在一些意外状况发生的时候能够加以处理。

这便是一个很典型的SCADA/HMI的运用。

一般而言，HMI系统必须有几项基本的能力：实时的资料趋势显示——把撷取的资料立即显示在屏幕上。

自动记录资料——自动将资料储存至数据库中，以便日后查看。

历史资料趋势显示——把数据库中的资料作可视化的呈现。

报表的产生与打印——能把资料转换成报表的格式，并能够打印出来。

图形接口控制——操作者能够透过图形接口直接控制机台等装置。

警报的产生与记录——使用者可以定义一些警报产生的条件，比方说温度过度或压力超过临界值，在这样的条件下系统会产生警报，通知作业员处理。

三、HMI人机界面产品的组成及工作原理人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。

根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC 机Windows操作系统下的画面组态软件。

使用者都必须先使用HMI 的画面组态软件制作“工程文件”，再通过PC机和HMI产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

台达HMI配方使用技巧台达HMI（人机界面）是一种用于控制和操作机器设备的系统，它可以帮助我们实现对工业生产过程的监控和控制。

在使用HMI时，掌握一些配方使用技巧可以提高操作的效率和准确性。

以下是一些台达HMI配方使用技巧的详细介绍：1.绘制图形元素：使用HMI界面，可以将各种图形元素进行绘制，如按钮、指示灯、图标等。

通过合理的图形布局和颜色搭配，可以使界面更加直观和易于操作。

在绘制图形时，可以使用台达HMI提供的画图工具或导入矢量图形进行设计。

3.设定变量和数据传递：HMI配方使用技巧中非常重要的一点是设定变量和数据传递。

使用变量可以方便地在不同画面和功能之间进行数据传递和共享。

可以通过设定变量的值来实现参数调整、状态反馈和逻辑判断等功能。

同时，还可以设置触发条件和变量关联，使得触发条件满足时可以触发相应的动作。

4.添加报警和故障处理：在HMI界面中，可以为各种设备或系统添加报警和故障处理功能。

通过设置报警触发条件和报警动作，可以在设备出现异常时发送警报信息并采取相应的处理措施。

同时，可以设定故障处理程序，对设备故障进行诊断和处理。

5.配置登录和权限：为了对HMI系统进行安全管理，可以配置登录和权限控制功能。

通过设置登录用户名和密码，可以对HMI系统进行授权访问，并限制特定用户的操作权限。

这样可以确保只有经过授权的用户才能进行操作，提高系统的安全性。

6.添加历史数据记录：为了分析和监控生产过程的变化以及设备运行状态的演变，可以添加历史数据记录功能。

通过设置历史数据采集频率和存储周期，可以自动采集和记录设备运行数据。

在需要时，可以通过查询历史数据来分析设备运行趋势和异常情况，以便及时采取措施。

7.设计合理的界面交互：一个好的HMI界面设计应该考虑用户的使用习惯和心理预期，使得操作过程更加顺畅和高效。

通过设计合理的界面交互方式，可以减少用户操作的次数和复杂度，提高用户的使用体验。

例如，可以设置默认数值、自动刷新和快捷键等功能，简化操作步骤。

HMI编程软件入门考核试卷时间：90分钟分值：100部门＿＿＿＿＿＿＿科室＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿一、选择题（本题共10道小题每题3分共30分）1、在“添加新设备”对话框中可以看到所有型号的CPU，下面那些信息是不能够在此对话框中显示出来的（D ）。

A型号B订货号C版本D CPU支持的IO点数2、博途软件，在（B）属性下可以建立和添加网络。

A网络视图B CPU C以太网模块D IM356模块3、PLC希望收到HMI反馈的画面号，需要在（A）设置反馈的数据地址。

A连接/区域指针B连接/参数C运行系统设置D设备组态4、在制作HMI画面时，如果需要做一个按钮，点击按钮跳转到其他画面中，需要在按钮属性的（C）中进行设置。

A属性B动画C事件D文本5、在使用面板时，接口变量的数量由（ A ）决定。

A面板的动态属性B面板变量的数量C面板使用按钮的数量D面板中事件的数量6、在HMI中建立面板，如果面板中使用的结构数据和PLC中使用的UDT数据地址相同，需要去掉（ B ）选项，才能够正常使用。

A保持性B在HMI中可见C设置值D启动值7、用户自定义类型（即UDT）在（A）选项中。

A设备树/PLC数据类型B设备树/PLC变量C设备树/外部原文件D设备树/工艺对象8、用于HMI的报警变量需要是一个（ C ）数据。

A BOOLB BYTEC WORD D DWORD9、如果希望将STEP-7程序转换成为博途软件能打开的程序，需要通过（A ）操作。

A移植项目B复制项目C转换项目D更新项目10、在项目视图中，（A）可以看到都打开了那些对象。

A编辑栏B任务卡C巡视窗口D带有进度显示的状态栏二、判断题（本题共10道小题，每题3分，共30分）1、博途软件不能够通过portal视图下的“创建新项目”选项对程序保存路径进行设置，只能够通过portal视图下“浏览”选项对项目的保存路径进行设置。

（X）2、所有组态设备都是在设备视图下进行组态的。
