台达触摸屏编程手册2

4 通讯
4.1 通讯口.......................................................................................................................... 4-2 4.2 ASCII 模式通讯协议.................................................................................................... 4-3
1.5.1 创建一个 PLC 梯形图程序 .........................................................................1-6 1.5.2 LD / LDI (常开或者常闭节点的载入) ...........................................................1-7 1.5.3 LDP / LDF (上升沿或者下降沿指令的载入) ................................................1-7 1.5.4 AND / ANI (常开节点或常闭节点的串接) ....................................................1-7 1.5.5 ANDP / ANDF (上升沿或下降沿节点的串接) ..............................................1-7 1.5.6 OR / ORI (常开节点或常闭节点的并接) ......................................................1-8 1.5.7 ORP / ORF (上升沿或下降沿节点的并接) ..................................................1-8 1.5.8 ANB (区块串接) ..........................................................................................1-8 1.5.9 ORB (区块串接) ..........................................................................................1-8 1.5.10 MPS / MRD / MPP (Branch instructions 分支指令) ....................................1-9 1.5.11 STL (步进梯形程序) ..................................................................................1-10 1.5.12 RET (返回) ................................................................................................1-10 1.6 梯形图和指令的转换................................................................................................... 1-11 1.7 梯形图的化简 .............................................................................................................1-15 1.8 常用基本程序设计范例 ...............................................................................................1-18

32ES00R0T920004
DELTA ELECTRONICS, INC.
MADE IN TAIWAN
DVP
系列名稱
點數 (輸入+輸出)
主機/擴展機區分 E : 主機 X : 擴展機
機型區分 S : 標準功能型主機 X : 混合功能型主機 (A/D, D/A功能) M : 輸入點擴展機 N : 輸出點擴展機 P : 輸入/輸出點擴展機
电源 24VDC
输入单元
点数 8 16 0 0 0 4 16 16 0 0 0 4 16 16
形式
直流 Sink 或 Source 模
式
输出单元
点数 0 0 8 16 24 4 8 16 8 16 24 4 8 16
形式 无
继电器 Relay
晶体管 Transistor
机构外形
n o n p n p n p n p
3. 机构外形r预计于 2000 年 10 月发行。
1. 产品简介
外
形
参
考
n
o
p
q
4
© 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED

1. 产品简介
◎ 特殊功能型主机 MPU-00
输
入
机
种
电
输 源 点数
DI AI
/ 入
1. 产品简介
2
© 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED

1.2. 产品外观及各部介绍
1. 产品简介
1 DIN 轨固定扣 2 DIN 轨糟（35mm） 3 直接固定孔 4 程序通讯输出/入口（RS-232C） 5 扩展机连接口 6 输出/入端子 7 输出/入端子 8 输入/输出点指示灯

中达电通公司版权所有如有改动,恕不另行通知238201209 0215863-56780215863-0003上海电话:(021)6301-2827武汉电话:(027)8544-8475济南电话:(0531)8690-7277乌鲁木齐电话:(0991)4678-141沈阳电话:(024)2334-16123南昌电话:(0791)8625-5010长沙电话:(0731)8549-9156郑州电话:(0371)6384-2772西安电话:(029)8836-0780长春电话:(0431)8892-5060合肥电话:(0551)6281-6777南宁电话:(0771)5879-599北京电话:(010)8225-3225成都电话:(028)8434-2075南京电话:(025)8334-6585厦门电话:(0592)5313-601天津电话:(022)2301-5082重庆电话:(023)8806-0306 杭州电话:(0571)8882-0610广州电话:(020)3879-2175太原电话:(0351)4039-475哈尔滨电话:(0451)5366-0643绵密网络 专业服务中达电通已建立了71个分支机构及服务网点，并塑建训练有素的专业团队，提供客户最满意的服务，公司技术人员能在2小时内回应您的问题，并在48小时内提供所需服务。

400 - 820 - 9595DIAVH-089AG10-012019/08/14台达嵌入式系统操作手册-IPC-E200系列版权说明©Delta Electr onics, Inc. All r ights r eser ved. 台达电子工业股份有限公司保留所有权利本使用手册编撰的所有信息内容属台达电子工业股份有限公司（以下简称「台达」）专属财产，且受到著作权法及所有法律的保护。

台达依著作权法及其他法律享有并保留一切著作权及其他法律的专属权利，非经台达事前同意，不得就本手册的部分或全部任意地仿制、拷贝、誊抄、转译或为其他利用。

台达机械手windows编程手册摘要：1.台达机械手简介2.Windows 编程手册概述3.编程手册的内容4.如何使用编程手册5.总结正文：1.台达机械手简介台达机械手是一款广泛应用于工业领域的自动化设备，以其精确、高效的工作性能和稳定的运行质量受到用户的青睐。

在现代制造业中，机械手的应用已经越来越普及，成为提高生产效率和降低劳动成本的重要工具。

2.Windows 编程手册概述针对台达机械手的应用，我们推出了一款Windows 编程手册，旨在帮助用户更好地掌握和运用机械手的功能。

本手册包含了机械手的基本操作、编程技巧以及常见问题处理等方面的内容，是机械手操作者必备的参考资料。

3.编程手册的内容本编程手册共分为以下几个部分：（1）基本概念：介绍机械手的工作原理、组成部件以及相关术语和定义，帮助用户建立对机械手的基本认识。

（2）操作界面：详细介绍机械手的操作界面，包括各个功能模块和操作按钮，使用户能够快速上手操作机械手。

（3）编程基础：讲解机械手的编程语言、语法和常用命令，让用户掌握编程的基本方法。

（4）功能模块：分别介绍机械手的各个功能模块，如运动控制、姿态控制、抓取操作等，帮助用户了解并运用这些功能。

（5）编程实例：通过实际的应用案例，演示如何编写机械手的程序，并解决实际问题。

（6）故障排除：介绍机械手在使用过程中可能出现的问题及处理方法，帮助用户及时排除故障。

4.如何使用编程手册（1）认真阅读手册：在使用机械手之前，请务必认真阅读本手册，了解机械手的基本概念和操作方法。

（2）实践操作：在实际操作机械手的过程中，结合手册中的内容，逐步掌握各种功能和技巧。

（3）遇到问题时查阅手册：如果在使用过程中遇到问题，可以先查阅手册中的相关章节，寻找解决方案。

（4）向技术支持寻求帮助：如果问题仍无法解决，可以联系我们的技术支持团队，我们将竭诚为您提供帮助。

5.总结本Windows 编程手册是针对台达机械手推出的一款实用教程，旨在帮助用户更好地掌握机械手的操作和编程技巧。

5.2 系统设置（System Setting）画面介绍......................................................... 5-5
5.3 上/下载（Upload/Download）画面介绍
....................................................... 5-7
A.12 新增图标输入元件
........................................................................................ A-15
A.13 新增
U盘上下载传输模式
............................................................................ A-16
第四章
Screen Editor使用范例说明
.........................................................4-1
4.1 16位配方使用范例....................................................................................... 4-1
A.6 新增
U盘报警选项
....................................................................................... A-6
A.7 新增
HMI内部系统参数................................................................................ A-8

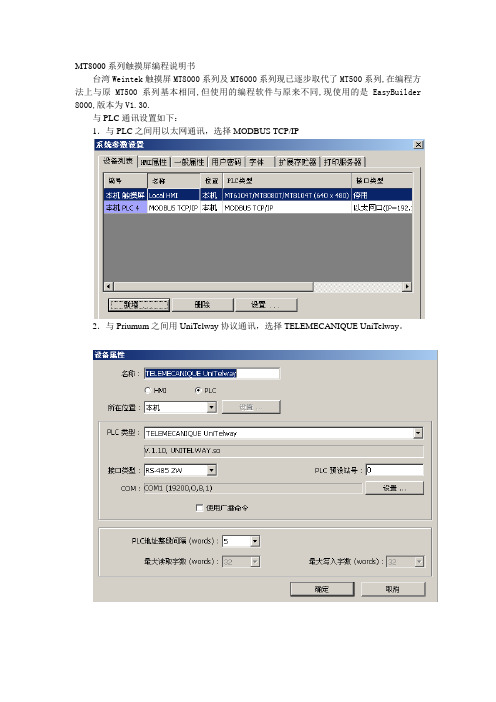

MT8000系列触摸屏编程说明书台湾Weintek触摸屏MT8000系列及MT6000系列现已逐步取代了MT500系列,在编程方法上与原MT500系列基本相同,但使用的编程软件与原来不同,现使用的是EasyBuilder 8000,版本为V1.30.与PLC通讯设置如下：1．与PLC之间用以太网通讯，选择MODBUS TCP/IP2．与Priumum之间用UniTelway协议通讯，选择TELEMECANIQUE UniTelway。

二．系统设置画面利用触摸屏对系统进行设置，画面如下在系统设置画面中输入调试员密码，即可对画面中各项参数进行设置，若PLC程序中有系统设置块里面的有无触摸屏选项设为1，则画面中各项以触摸屏中设置为准。

若为0，则以PLC程序中设置为准。

AD模块类型设为1时为RTD温度模块，设为0时为标准电信号。

三．遥测参数设置画面输入调试员密码后，可对AD模块通道进行设置。

此页面设置的参数均为浮点数。

四．RTU通信设置RTU型号设为6666表示与华自表HZM96L通信，设为8888表示与ACREL电量表通信。

在此处进行设置后，PLC程序将自动调用不同的通信程序及数据处理程序。

RTU数据字长度是指从RTU从站读取的数据长度，根据通讯协议设定。

五．设置系统运行参数运行参数的设置时间单位都为秒。

六．报警定义报警定义在事件登录中进行，具体如下图所示在弹出的事件登录窗口中点击左下角的“新增…”按钮，定义本条报警的地址等信息。

以位报警%M567 机组调速器故障为例，事件登录的输入窗口第一页如下图所示设置在事件登录窗口第二页输入报警内容，如下图所示按确定后，就定义好了一条报警。

七．遥信遥测等地址定义触摸屏上定义的地址与PLC 使用地址对应关系如下：0X--%M ，1X--%I ，3X--%IW ，4X--%MW 。

1．输入输出开关量对应地址PLC 程序中已将机组开关量输入输出存放到触摸屏显示用数组，输入从地址%M1001开始，输出从%M1321开始。

1、DOP-B的画面制作与保存
打开软件
演示例程：
建立新项目
制作画面
编译、保存
28


DOP-B 基本操作 2、从上位机下传画面数据到人机 3、DOP-B与PLC 的通讯建立 4、画面显示及测试
29

DOP - B
①
②③
B系列人机
④⑤
⑥
版本码
分辨率： 1： QVGA 2:WQVGA
机种 S： 标准型 E： 网络型
面板尺寸 05： 5.6寸显示器07：7 寸显示器
13


DOP-B屏硬件构成
DOP系列选型要点：
z屏幕有效显示区大小及分辨率 z显示颜色 z通讯口种类，以太网端口，是否支持打印 z画面存储容量

第五讲 DOP-B的功能介绍
30


DOP-B 的功能介绍 DOP-B系统内存使用
31


HP LaserJet 1022N ZEBRA TLP2844
23


DOP-B画面编辑软件-Screen Editor 模块参数设置说明
警报元件等滚动条 宽度调整
24

可配合不同机型轻松转换尺寸不同的画面程屏幕尺寸57寸101寸12寸15寸b系列产品分布示意图omwwwdeltagreentechcomcn台达人机产品介绍screeneditor编辑软件com3com3串行通讯smcardyesyesusbhost7sys6sys按键512k512ksram7m7mflashmemory65536色65536色面板颜色640480640480分辨率104尺寸a系列产品介绍omwwwdeltagreentechcomcn台达人机产品介绍screeneditor编辑软件com3com3com3串行通讯yesyesyesusbhost4sys4sys4sys按键128k128k128ksram1m1m2mflashmemory8灰阶蓝白8灰阶蓝白65536色面板颜色320240320240320240分辨率573835尺寸as系列产品介绍omwwwdeltagreentechcomcn台达人机产品介绍screeneditor编辑软件com3com3串行通讯smcardyesyesusbhost7sys6sys按键512k512ksram7m7mflashmemory65536色65536色面板颜色640480640480分辨率104尺寸ae系列产品介绍omwwwdeltagreentechcomcn台达人机产品介绍编辑软件网络接口串行通讯记忆卡usbhost按键sramflashmemory面板颜色分辨率尺寸128k3m6m65536色32023456b05sscreeneditoryescom3com3com3com3sd卡sd卡sd卡yseyesyesyes44sys16m16m16m256k82m82m82m3m65536色65536色65536色65536色10246001024600800600480234101101b10eb10sb07eb07sb系列产品介绍omwwwdeltagreentechcomcn第二讲dopb硬件结构及系统菜单10omwwwdeltagreentechcomcndopb屏硬件构成三个指示灯11omwwwdeltagreentechcomcndopb屏硬件构成完美的机身集成接口com1rs232com2rs232422485com3rs232422485batterysdcardaudiooutputusbclientusbhostethern

DVP-ES2 操作手册 - 模块篇目录1模拟量输入模块 DVP04AD-E21.1 A/D转换概念................................................................................................................1-21.2 产品外观及各部介绍.....................................................................................................1-21.3 外部配线.......................................................................................................................1-31.4 规格..............................................................................................................................1-41.5 控制缓存器CR (Control Register)...............................................................................1-61.6 A/D 转换特性曲线......................................................................................................1-141.7 应用范例.....................................................................................................................1-23 2模拟量输出模块 DVP02/04DA-E22.1 D/A转换概念................................................................................................................2-22.2 产品外观及各部介绍.....................................................................................................2-22.3 外部配线.......................................................................................................................2-32.4 规格..............................................................................................................................2-42.5 控制缓存器CR (Control Register)...............................................................................2-52.6 D/A 转换特性曲线......................................................................................................2-142.7 应用范例.....................................................................................................................2-19 3模拟量输入/输出混合模块DVP06XA-E23.1 A/D及D/A转换概念....................................................................................................3-23.2 产品外观及各部介绍.....................................................................................................3-23.3 外部配线.......................................................................................................................3-33.4 规格..............................................................................................................................3-43.5 控制缓存器CR (Control Register)...............................................................................3-73.6 A/D及D/A转换特性曲线...........................................................................................3-183.7 应用范例.....................................................................................................................3-34 4温度量测模块 DVP04PT-E24.1 白金感温电阻基本概念.................................................................................................4-24.2 产品外观及各部介绍.....................................................................................................4-24.3 外部配线.......................................................................................................................4-34.4 规格..............................................................................................................................4-44.5 控制缓存器CR (Control Register)...............................................................................4-5i4.6 PT转换特性曲线.......................................................................................................4-184.7 应用范例....................................................................................................................4-204.8 PID 功能...................................................................................................................4-22 5温度量测模块 DVP04TC-E25.1 热电耦温度传感器概念................................................................................................5-25.2 产品外观及各部介绍....................................................................................................5-35.3 外部配线......................................................................................................................5-45.4 规格.............................................................................................................................5-55.5 控制缓存器CR (Control Register)...............................................................................5-75.6 TC转换特性曲线.......................................................................................................5-195.7 应用范例....................................................................................................................5-235.8 PID 功能...................................................................................................................5-255.9 温度控制器之硬件属性..............................................................................................5-33 ii1-1模拟量输入模块 DVP04AD-E2DVP04AD-E2 模拟量输入模块可接收外部四点模拟量输入信号(电压或电流信号), 将它们转换成16位的数字信号。

一、用PC机向台达触摸屏下载程序的步骤：
1、将外部电源以及传输线缆连接正确
2、将ScrEditBuildDEC_02_2009程序包进行安装（按照提示的流程安装即可）
点击选取所要
双击进入
3、选取所要下载文件打开
点击编译
显示
点击下
二、用U 盘向台达触摸屏下载程序的步骤：
以单臂程序为例：
将HMI-000拷入U盘（U盘必须是FAT32格式）
触摸屏上电后，插入U盘。

安全设置－－系统菜单－－systemsetting--file 左边选中USB--HIM-000右边选中HMI--HMI-000
点击COPY
长按屏幕
转换到主
页面，也可
此处在触摸屏
点此
一定要出现此
三、传输过程中难免会遇到传输不进去的问题，此时我们就要进行恢复出厂设置了如果进行恢复出厂设置请按照以下步骤进行：
1、进入选择出厂设置界面：
2、点击进入点击将会弹出一个提示
选择
要先选
择格式
化触摸
对话框。

3、
4、密码正确后屏幕上会出现FORMAT提示框格式完后会自动弹回Areyousuretoformat？页面此时返回后重新传输新程序即可。

格式化
提示框，
四、触摸屏更新韧体流程
由于我公司使用台达触摸屏以前比较老的机台现需要韧体更新才能够往里传输程序基本流程如下：
打开触摸屏编程软件：
将触摸屏外部电路以及下载更新线缆联接好
如果没有联机下载线可用打印机联机线，一端为USB一端为方梯形插头。

然后点击工具标题栏里的更新韧体待触摸屏进度条进入100％即可。

以上为台达触摸屏传输程序和格式化的教程如有问题请联系我，。

2.8.1 资料寄存器[D] ........................................................................................... 2-28 2.8.2 间接指定寄存器[E]、[F] ............................................................................. 2-29 2.8.3 档案寄存器功能及特性............................................................................... 2-30 2.9 指针[N]、[P]、[I] ................................................................................. 2-30 2.10 特殊继电器及特殊寄存器 ..................................................................... 2-33 2.11 特 殊 继 电 器 及 特 殊 寄 存 器 群 组 功 能 说 明 ................................................. 2-56 2.12 侦错码原因对照表 ............................................................................... 2-86
第 7 章：应用指令 API50~99
● （API50～59）高速处理 ........................................................................... 7-1 ● （API60～69）便利指令 ........................................................................... 7-40 ● （API70～79）外部设定显示 .................................................................... 7-60 ● （API80～88）串行 I/O ............................................................................ 7-79

台达机械手编程手册
1、自定义程序实现原理
1)PLC程序记录用户按键顺序，来确定执行功能顺序。

2)按键功能可以重复使用，若程序输入错误可以按顺序清除后重新输入，或者撤销一步清除一个功能。

3)提供输入点判断功能(取物成功)用户程序具有存储功能目前最多可以存储10组工艺程序。

M11对应人机界面上按键取物气动，当按下按键后将按键对应的数值存储在PLC，D500开始的区间内，使用E1做地址修饰。

然后将E1自增1，复位M11，表示一个动作已经存储完毕。

用户只需要按安照工艺顺序依次按下按键即可将动作顺序存入PLC，根据PLC中存储的顺序调用子程序
当自动运行开始M1标志有效，E2是自动程序顺序指针初始值是1代表程序执行用户所输入的第一个动作，每执行一个动作E2自增一也就是D500E2地址偏移一个位置。

M100为调用子程序标志。

每一个动作就是一个子程序。

2、程序修改方法
当按下清除一步M2636标志位有效，将指针计数E1自减1(即将D500E1地址倒退一步)并且将当前步的按键数值清除，并目复位
M2636。

程序也提供程序全部清除功能，如果需要也可以增加插入或修改某一条功能。

台达PLC和昆仑通态触摸屏通讯设置
台达PLC和触摸屏通讯关键是通讯参数的设置。

1、触摸屏设置
首先打开设备组态对话框如图，双击设备窗口对话框。

2、显示下图，添加父设备和台达PLC，然后双击父设备。

3、出现参数设置对话框，选择通讯端口，设置波特率、数据位、停止位和校验方式。

最后确定。

4、双击设备0打开plc设置。

设备地址改为1，采样周期改为
1000ms，单击确定。

至此触摸屏通讯设置完成。

注：在用户窗口中设置变量时，一定要与PLC的变量统一，否则通讯不上。

台达PLC通讯参数设置。

1、台达PLC自带有通讯程序，点击向导下面的通讯程序，出现下图
选择COM2单击确定。

2、出现PLC通讯参数设置对话框
里面的数据位、停止位还有校验位一定要与触摸屏设置完全一样，而且通讯站号打钩，也要与触摸屏设置成一样的站号。

条件式LD X 0可改为M1000。

点击下一步
3.
选择MODBUS数据传输
4.置条件输入，可视情况而定，单击完成。

通讯设置完成。

5.点击完成后程序里会增加以下程序。

6.通信线制作：
台达PLC485口的+和-分别和昆仑通态触摸屏的7和8脚焊接。

© 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED
13
2. 功能选择列简介 PC<=>（PLC | HPP） Ö PC 与 PLC 或 PC 与 HPP 做通讯，可读取或写入程序。
方法一： 「通讯（C） 」菜单中「PC〈＝〉(PLC∣HPP)」命令。 方法二：鼠标点选图标工具列上的 。 方法三：利用快速键，键盘输入复合键〔Ctrl〕+〔F1〕 。 程序验证 Ö 验证目前 PLC 内的程序是否和编辑中的程序相同。 方法： 」菜单中「程序验证」命令。 「通讯（C）
设定连接埠 Ö 使用 PC 之 RS232 埠（COM1、COM2、COM3 或 COM4）与 PLC 相连，使用何种埠取决于 PC 的状况。 方法： 」菜单中「设定连接埠」命令。 「设定（O）
设定传输速度 Ö 目前 PC 与 PLC 传输速度为 9600 位/秒(此传输速度为预留未来
可在阶梯图监控装置监控模式选择使用窗口比例更改窗口的显示比例有5075100125150175200及最适大小的窗口显示比例供选择
2. 功能选择列简介
、通讯 WPLSoft 刚激活时的第一个画面如下图，其功能选择列上会有五个选项：档案（F） （C） 、设定（O） 、窗口（W ） 、说明（H） 。
、 自「档案」选项开启档案后窗口如下图所示，其功能选择列上会有其它选项：编辑（E） 编译（P） 、批注（L） 、搜寻（S） 、检视（V） ，以下我们将依序介绍这些选项。
装置强制 ON/OFF Ö 强制将装置（Y、M、S、T、C）设定为 ON 或 OFF。(仅在阶梯图
14
© 2001 DELTA ELECTRONICS, INC. ALL RIGHTS RESERVED

5. 试运转 .........................................................................29
6. 基本顺序指令 ..............................................................30
1.1. 型号说明及外围装置 谢谢您采用台达 DVP 系列可程序逻辑控制器。DVP 系列提供 14~32 点数的主机及 8~32 点扩充机，最大输入/输出扩展分别
可达 128 点。另依输入/输出点数、电源、输出模块及模拟/数字转换（A/D，D/A 转换）等具各类机型，满足各种应用场合。 铭牌说明
32ES00 0 T 0 20 004
製造序號
生產週次
生產年份 ( 2000 年 ) 製造工廠 ( 桃園廠 ) 版本序號
生產機種
外围装置
◎ DVPHPP01 掌上型程序书写器 ◎ DPLSoft（DOS 版本）阶梯图编辑程序、WPLSoft（Windows 版本）阶梯图编辑程序 ◎ DVPACAB115 连接线（HPP Ù PLC/1.5 公尺，DVPHPP01 内含此连接线） ◎ DVPACAB215 连接线（PC Ù PLC/1.5 公尺） ◎ DVPACAB315 连接线（HPP Ù PC，1.5 公尺） ◎ DVPACAB403 连接线（主机Ù扩展机 或 扩展机Ù扩展机 I/O 信号延长线，30 公分） ◎ DVPAADP01（HPP 专用电源，内含 DVPACAB315）
7. 应用命令......................................................................41
8. EX 主机及扩充机之使用 ..............................................68

結束模 式：停止
音效檔存放于usb?音效檔存放于usb或sd的功能主要是讓使用者可以更快速的將多個音效檔案或某幾筆音效檔案更換存放的儲存裝置亦可選取單筆音效檔來使用此二個按鈕進行變更儲存裝置
CH02 DOPSoft 軟體操作說明
數據代號表
《表 2-2-8-7》數據代號表
WPL 軟體匯出符號表 Step1. 執行WPL軟體，新增專案，選擇【檢視】【使用者符號定義表】 。
CH02 DOPSoft 軟體操作說明
數據代號表
《表 2-2-8-7》數據代號表
Step7. 選擇所要匯入的COM Port及設定站號，設定完後請按下確定。預設站號為0， 使用者可根據欲使用的站號自行設定。
Revision March, 2011
173
CH02 DOPSoft 軟體操作說明
數據代號表

讀取位址只能設定以 Bit 的方式來觸發音效檔並播放。
讀取 位址
播放模式 控制清單內的播放模式共分為【播 放 】、 【播放後自動清除】 、 【重複播 放 】。
結束模式 控制清單內的結束模式共分為【停 止】 、 【播完再停止】 。
模式 播放模式：播放。 播放代表 Bit 觸發後，會立即播放音效。 若選擇結束模式為停止，當下不管音效是否還在播放，會立即停止 音效的播放。
178
Revision March, 2011
CH02 DOPSoft 軟體操作說明
數據代號表
《表 2-2-8-7》數據代號表
Step7. 按下確定後，即可將ISPSoft的符號裝置表匯入至DOPSoft使用。
NOTE ： 所匯入的符號皆會被 DOPSoft 辨識為大寫字母 ， 因此以上述範例而言 ， ISPSoft 所編輯小寫字母的 test 符號，會被辨識為大寫字母的 TEST 符號。 使用者可將已經編輯好的數據代號另存新檔成 CSV 檔案的格式。
