ASD5330点型可燃气体探测器使用说明书2015

文件编号：RHD-QB-K5824 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX可燃气体检测仪的操作规程标准版本可燃气体检测仪的操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

1．开机方法：打开左侧的开关，至于ON的位置，此时显示面板上左侧一排最上面的电源指示POWER灯亮（绿色），右则一排指示灯由绿——黄——红循环点亮，之后全部熄灭；机器发出持续嘀嘀响声，调节左侧旋钮，直到右侧最下方的一个LED灯显示绿色，此时调零结束，可以开始检测。

（耗时10秒）2．使用方法：将已经调零的机器探头靠近，但不能接触，更不能撞击需要检测的部位，缓慢移动，如果持续的嘀嘀声变得急促，同时显示面板上的LED灯显示个数持续增加，并由绿变黄或红，说明该处有气体泄漏。

此时，应移开报警器，报警器进入高浓度保护状态，90S后恢复正常检测状态。

3．故障指示：开机后，面板上左侧第一个指示灯（POWER）是电源指示，指示灯不亮，表示电源没有接通或电池没有电；左侧第二个指示灯（FAULT）是传感器故障指示，若显示为红色，表示传感器故障，需要修理或更换；左侧第三个指示灯（LOW BAT），若显示为红色，表示电池欠压，使用15分钟将自动关机，需要充电4．充电方法：本机采用4.8V可充电电池作为电源，可持续使用8小时以上。

低电量指示时需要进行充电，充电需在关机状态下，接220V交流电，充电必须在12小时以上，15小时以下。

5．注意事项5．1防止从高处跌落或受到剧烈震动；5．2需要在无腐蚀性气体、油烟、尘埃并防雨的场所使用；5．3不能用高浓度气体直冲探头，严禁用探头敲击硬物如管道、设备外壳等；5．4若机器长时间出现无反映现象，请关闭电源重新启动；5．5一年标定一次以保证精度；5．6正常工作环境下，传感器寿命为2~5年；这里写地址或者组织名称Write Your Company Address Or Phone Number Here。

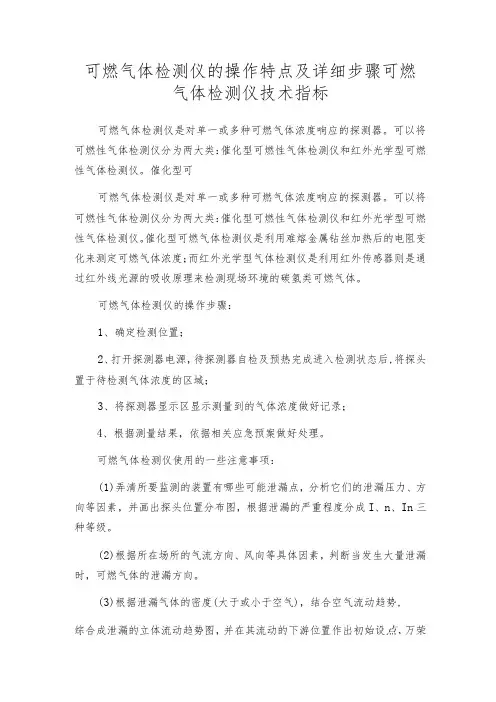

可燃气体检测仪的操作特点及详细步骤可燃气体检测仪技术指标可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可燃气体检测仪是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度；而红外光学型气体检测仪是利用红外传感器则是通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。

可燃气体检测仪的操作步骤：1、确定检测位置；2、打开探测器电源，待探测器自检及预热完成进入检测状态后，将探头置于待检测气体浓度的区域；3、将探测器显示区显示测量到的气体浓度做好记录；4、根据测量结果，依据相关应急预案做好处理。

可燃气体检测仪使用的一些注意事项：(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

(4)研究泄漏点的泄漏状态是微漏还是喷射状。

如果是微漏，则设点的位置就要靠近泄漏点一些。

如果是喷射状泄漏，则要稍远离泄漏点。

综合这些状况，拟定出最终设点方案。

这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大可燃气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。

对于无人值班的小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。

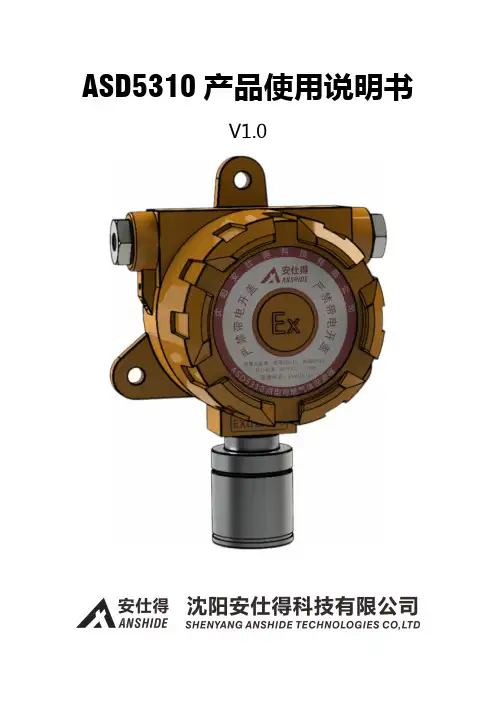

ASD5310产品使用说明书V1.0目 录一、注意事项： (2)二、技术特点及使用范围： (2)三、执行标准： (2)四、主要技术参数： (3)五、探测器结构： (4)1、ASD5310外形结构（图1）： (4)2、ASD5310外形尺寸（图2）： (5)六、探测器的安装： (5)七、设置使用说明： (7)1、指示灯状态说明： (7)2、设置操作说明： (7)3、故障分析及处理： (8)八、日常使用维护： (9)九、售后服务： (9)十、产品装箱单： (9)一、注意事项：欢迎选用安仕得科技有限公司的ASD5310系列产品。

在安装、调试和使用本产品前，请仔细阅读和理解使用说明书。

1、探测器的安装及调试应由专业的技术人员进行。

2、探测器的壳体接地端子应可靠连接大地，接地阻抗应≤4Ω。

3、当探测器超过其使用寿命，请及时更换传感器并从新校准探测器。

4、应定期检查和清理探测器的进气口，避免被灰尘异物阻塞进气口导致探测器失准。

5、严禁在可燃气体等危险环境下打开探测器外壳。

严禁使用纯净气或高浓度气体对探测器进行测试，如进行该操作将导致探测器传感器产生积碳从而失准，大大降低了传感器的使用寿命甚至损坏传感器。

二、技术特点及使用范围：ASD5310X点型可燃气体探测器是我公司开发的智能采样高端多功能的气体探测器。

产品的主要技术特点如下：1、探测器外壳采用加厚防爆铝合金外壳，保证产品可以在各种工业防爆环境中长期稳定的工作。

2、总线式探测器电源及总线部分均采用无极性方式设计，总线采用抗干扰防静电保护电路，保证探测器长期稳定工作。

3、探测器采用进口高精度气体探测传感器，具有智能控制传感器高浓度淹没保护功能。

4、探测器自带一路开关量输出（正常时常开、报警时闭合），可通过参数设置调节输出设置跟随（高限报警或低限报警）。

产品主要用于可燃气体或有毒有害气体进行监测和报警并可以方便的于火灾报警系统进行配接及联动，通过配接安仕得公司的ABUS总线式控制器可以实现多点位联网监控。

产品概述 本产品为高稳定性可燃气体探测器（以下简称探测器），用于探测可燃气体泄漏。

探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，内置高性能集成电路进行控制处理，通过脉冲输出实现对电磁阀进行控制，从而使探测器工作更加稳定，安全可靠。

本产品适合家庭住宅区、楼盘、别墅、宾馆、饭店、公寓等存在可燃气体的场所，进行安全监测。

产品图片 测试按钮 电源/预热指示灯 报警指示灯 功能特点 ● 高可靠性传感器 ● 自动复位 ● 采用微处理器 ● 故障自动检测 ● 探测天然气、石油液化气 ● 采用SMT 工艺制造，稳定性好 技术参数 工作电压：DC-9-16V 或AC220V 静态电流：≤90mA 报警电流：≤150mA 报警浓度：10%LEL额定功率：≤3.5W 预热时间：约90S报警指示：报警指示灯闪烁（红色） 预热指示：电源/预热灯闪烁（绿色 工作指示：电源/预热灯常亮（绿色） 环境温度：-10℃~+50℃环境湿度：最大95%RH （无凝结现象） 安装方式：壁挂报警输出：声光、常开、常闭、电磁阀驱动（可选） 无线输出315MHz 或433MHz （可选） 无线距离：空旷地100米（需选择无线型） 报警声压：≥85dB/m 外形尺寸：115*72*41mm 执行标准：GB15322.2-2003安装与接线一、首先确定所需检测的气体比空气重还是比空气轻，比空气轻的气体：天然气、人工煤气、沼气等；比空气重的气体：液化石油气等。

二、根据燃气的轻重在合适的地方安装探测器要探测比空气重的气体时：安装高出地面0.3-1.0米；要探测比空气轻的气体时：安装低于天花板0.3-1.0米。

以上安装均需距气源半径1.5米以内。

（详见下图）三、将安装螺丝固定于墙面，挂上探测器。

四、家庭安装应注意，安装位置不能离燃气灶具太近，以免探测器受到炉火烘烤；不能安装在油烟大的地方，常开常闭12V输入/电磁阀驱动ON CN 12Vin/V AL注：红黑线为多功能接线，接12V电源时（探头不接220V）可给探头供电，当接电磁阀时可作为电磁阀驱动输出3、如果探测器“红-黑（VAL）”线连接电磁阀，在探测器报警会驱动电磁阀切断燃气供应4、当可燃气体排出或稀释到探头设定值（参考“技术参数”）后，探测器恢复到正常工作（监测）状态.。

可燃气体报警器操作规程
可燃气体报警仪操作规程
1、范围
本规程用于处（公司）输气场站可燃气体报警器（固定便携式）的操作维修保养，旨在规范岗位人员的操作维修保养行为。

2、术语和定义
可燃气体报警仪:主要用于检测空气中的可燃气体的仪器，可分为固定式可燃气体报警仪和便携式可燃气体报警仪。

3、职责
3.1岗位操作人员负责固定式可燃气体报警仪的操作使用及维护保养工作；
3.2输气站及巡维抢中队操作人员负责便携式可燃气体报警仪的操作使用及维护保养工作；
3.3管理区安全员负责可燃气体报警仪的检测；
3.4管理区安全员负责资料的归档管理工作；
3.5处（公司）主管部门负责外维修的外维修联系、项目监督和组织验收工作。

4、操作规程
4.1固定式气体探测器操作规程
4.1.1开机操作：仪器上电（12-28VDC）即开始工作，首先进入自检状态，LED将显示仪器软件和传感器软件的版本号，接着仪器进入预热状态且最左边的小数点闪烁，三分钟预热后，仪器进入正常操作模式。

4.1.2调零操作
4.1.2.1使用磁棒进行调零操作：在正常操作模式下，用磁棒点CH1后仪器进入编程模式，进入该模式5秒后，第一功能选项为“调零-0.”，此时在状态位显示“0.”，并开始倒计时10秒，倒计时完成前，用磁棒点CH2，仪器开始校零，校零结束后仪器也自动返回正常显示模式；4.1.2.2使用按键进行调零操作：首先将仪器的外壳打开，按MODE键后，依次“MODE”、“+”、“-”、“+”键后，按ENTER键确认，仪器进入编程模式，然后按“+”或“-”键切换功能选项至“调零-0.”，此时在状态位显示“”并开始倒计时10秒，倒计时完成前按确认键开始调零，结束后自动返回正常显示模式。

可燃气体检测仪的使用与维护范本使用与维护可燃气体检测仪一、定义可燃气体检测仪是一种用于检测空气中可燃气体浓度的仪器。

它可帮助用户及时发现可燃气体泄漏，防止事故发生。

二、使用方法1. 在使用可燃气体检测仪之前，首先确保仪器已充电或电池电量充足。

2. 打开仪器电源，并将其置于待测区域。

3. 等待几秒钟，仪器将自动进行本底校准。

4. 检测仪器显示屏上的可燃气体浓度数值即可获得当前环境下的可燃气体浓度。

三、注意事项1. 使用前请仔细阅读说明书，了解仪器的功能、使用方法和注意事项。

2. 在使用过程中，请确保仪器的传感器无遮挡，并避免阳光直射、高温、高湿度等影响检测准确性的环境。

3. 使用时请注意个人安全，避免将仪器置于潮湿、易爆的环境中。

4. 检测仪器测量结果仅为参考值，如需准确数据，请通过进一步的实验验证。

5. 若可燃气体检测仪显示报警，请立即采取必要的安全措施，如迅速撤离、关闭气源等。

四、维护方法1. 定期用清洁布擦拭仪器的表面，确保其清洁整洁。

2. 避免将仪器撞击或摔落，以免造成损坏。

3. 当仪器长时间不使用时，请将其置于干燥的环境中，避免潮湿或受潮。

4. 定期对仪器的传感器进行校准，以保证测量准确性。

5. 若仪器出现故障或异常情况，请立即停止使用，并送修至专业维修机构。

6. 定期更换仪器的电池，确保其正常工作。

五、结束语使用可燃气体检测仪是保障人员生命安全和工作环境安全的重要手段。

正确使用和维护可燃气体检测仪，能够及时发现潜在的危险并采取相应措施，防止事故的发生。

希望以上内容能对使用和维护可燃气体检测仪有所帮助。

可燃气体检测仪的使用与维护范本（二）使用与维护可燃气体检测仪是确保工作环境安全的重要环节之一。

对于使用人员而言，熟悉这些设备的基本操作步骤和维护要点至关重要。

本文将详细介绍可燃气体检测仪的使用和维护注意事项。

一、使用前的准备在使用可燃气体检测仪之前，确保您已经阅读并理解了相关操作手册，并掌握了以下基本知识：1.了解可燃气体检测仪的基本构造和原理。

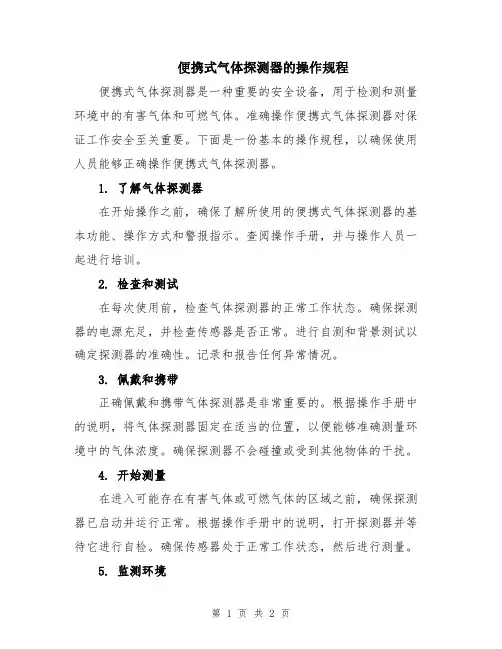

便携式气体探测器的操作规程便携式气体探测器是一种重要的安全设备，用于检测和测量环境中的有害气体和可燃气体。

准确操作便携式气体探测器对保证工作安全至关重要。

下面是一份基本的操作规程，以确保使用人员能够正确操作便携式气体探测器。

1. 了解气体探测器在开始操作之前，确保了解所使用的便携式气体探测器的基本功能、操作方式和警报指示。

查阅操作手册，并与操作人员一起进行培训。

2. 检查和测试在每次使用前，检查气体探测器的正常工作状态。

确保探测器的电源充足，并检查传感器是否正常。

进行自测和背景测试以确定探测器的准确性。

记录和报告任何异常情况。

3. 佩戴和携带正确佩戴和携带气体探测器是非常重要的。

根据操作手册中的说明，将气体探测器固定在适当的位置，以便能够准确测量环境中的气体浓度。

确保探测器不会碰撞或受到其他物体的干扰。

4. 开始测量在进入可能存在有害气体或可燃气体的区域之前，确保探测器已启动并运行正常。

根据操作手册中的说明，打开探测器并等待它进行自检。

确保传感器处于正常工作状态，然后进行测量。

5. 监测环境持续监测环境中的气体浓度是非常重要的。

根据操作手册中的说明，将气体探测器保持在理想的位置，并确保没有任何物体阻挡传感器。

密切观察探测器上的指示灯和报警器，以确保及时发现有害气体或可燃气体。

6. 响应警报当气体探测器检测到有害气体或可燃气体时，它会发出警报信号。

在听到警报声或看到警告指示时，立即采取适当的行动。

根据操作手册中的建议，迅速撤离危险区域，并采取适当的措施，如通知相关人员、启动紧急关闭设备等。

7. 记录和报告在使用气体探测器进行测量时，及时记录和报告测量结果是非常重要的。

按照操作手册中的建议，记录有害气体或可燃气体的类型、浓度、位置和测量时间等信息。

将测量结果报告给相关人员，并保存相关记录供以后参考和分析。

8. 维护和校准定期维护和校准便携式气体探测器是确保其准确性和可靠性的关键。

按照操作手册中的建议，定期清洁探测器和传感器，并校准传感器以确保准确测量。

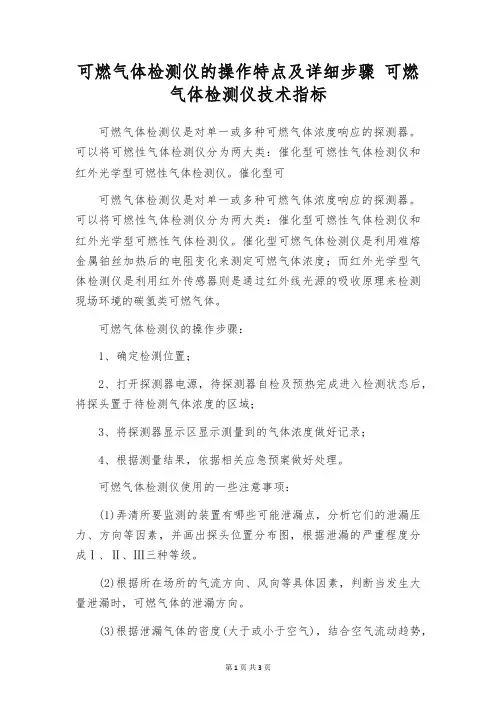

可燃气体检测仪的操作特点及详细步骤可燃气体检测仪技术指标可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可燃气体检测仪是利用难熔金属钻丝加热后的电阻变化来测定可燃气体浓度；而红外光学型气体检测仪是利用红外传感器则是通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。

可燃气体检测仪的操作步骤：1、确定检测位置；2、打开探测器电源，待探测器自检及预热完成进入检测状态后,将探头置于待检测气体浓度的区域；3、将探测器显示区显示测量到的气体浓度做好记录；4、根据测量结果，依据相关应急预案做好处理。

可燃气体检测仪使用的一些注意事项：(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成I、n、In三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势,综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点、万荣O(4)研究泄漏点的泄漏状态是微漏还是喷射状。

如果是微漏，则设点的位置就要靠近泄漏点一些。

如果是喷射状泄漏，则要稍远离泄漏点。

综合这些状况，拟定出最终设点方案。

这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大可燃气体泄漏的场所，根据有关规定每相距10-20m 应设一个检测点。

对于无人值班的小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。

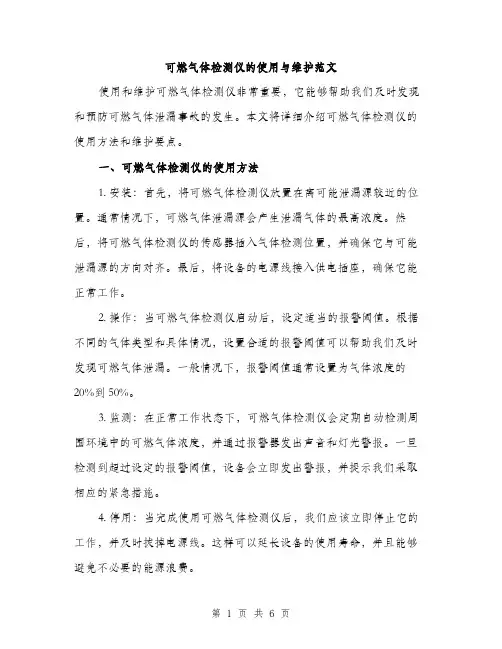

可燃气体检测仪的使用与维护范文使用和维护可燃气体检测仪非常重要，它能够帮助我们及时发现和预防可燃气体泄漏事故的发生。

本文将详细介绍可燃气体检测仪的使用方法和维护要点。

一、可燃气体检测仪的使用方法1. 安装：首先，将可燃气体检测仪放置在离可能泄漏源较近的位置。

通常情况下，可燃气体泄漏源会产生泄漏气体的最高浓度。

然后，将可燃气体检测仪的传感器插入气体检测位置，并确保它与可能泄漏源的方向对齐。

最后，将设备的电源线接入供电插座，确保它能正常工作。

2. 操作：当可燃气体检测仪启动后，设定适当的报警阈值。

根据不同的气体类型和具体情况，设置合适的报警阈值可以帮助我们及时发现可燃气体泄漏。

一般情况下，报警阈值通常设置为气体浓度的20%到50%。

3. 监测：在正常工作状态下，可燃气体检测仪会定期自动检测周围环境中的可燃气体浓度，并通过报警器发出声音和灯光警报。

一旦检测到超过设定的报警阈值，设备会立即发出警报，并提示我们采取相应的紧急措施。

4. 停用：当完成使用可燃气体检测仪后，我们应该立即停止它的工作，并及时拔掉电源线。

这样可以延长设备的使用寿命，并且能够避免不必要的能源浪费。

二、可燃气体检测仪的维护要点1. 定期校准：为了确保可燃气体检测仪的准确性和稳定性，我们应该定期对其进行校准。

校准是通过与已知浓度的标准气体进行比对来检查设备的准确性。

根据设备的要求，校准通常需每6个月进行一次或根据实际情况而定。

2. 清洁：在使用可燃气体检测仪过程中，可能会有一些灰尘和杂质附着在设备上，这会影响检测仪的性能。

因此，我们应该定期清洁设备，保持其表面干净。

使用干净的软布轻轻擦拭设备即可。

3. 保护：在使用和存放可燃气体检测仪时，应该注意保护设备免受物理损坏。

避免将设备摔落、碰撞或暴露在极度温度和湿度的环境中，以防止对设备的损坏。

4. 更新：随着科技的进步和设备的更新，我们应该及时了解并学习新的可燃气体检测仪的使用方法和技术。

定期查阅设备的操作手册、用户指南和技术资料，了解新的功能和改进，并根据需要进行相应的更新。

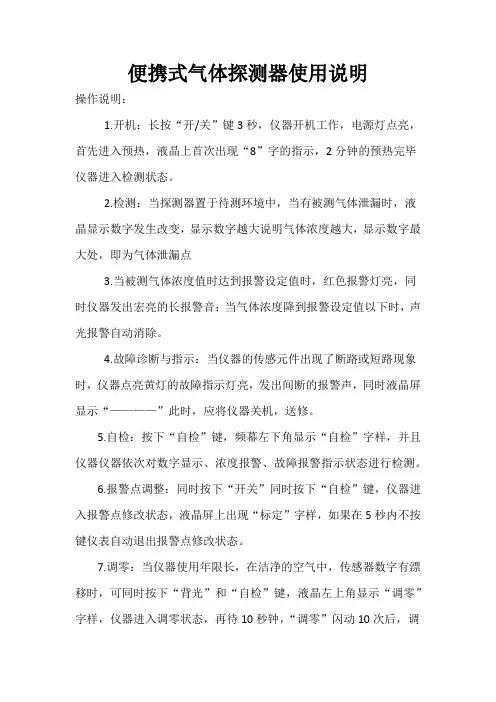

便携式气体探测器使用说明操作说明：1.开机：长按“开/关”键3秒，仪器开机工作，电源灯点亮，首先进入预热，液晶上首次出现“8”字的指示，2分钟的预热完毕仪器进入检测状态。

2.检测：当探测器置于待测环境中，当有被测气体泄漏时，液晶显示数字发生改变，显示数字越大说明气体浓度越大，显示数字最大处，即为气体泄漏点3.当被测气体浓度值时达到报警设定值时，红色报警灯亮，同时仪器发出宏亮的长报警音；当气体浓度降到报警设定值以下时，声光报警自动消除。

4.故障诊断与指示：当仪器的传感元件出现了断路或短路现象时，仪器点亮黄灯的故障指示灯亮，发出间断的报警声，同时液晶屏显示“————”此时，应将仪器关机，送修。

5.自检：按下“自检”键，频幕左下角显示“自检”字样，并且仪器仪器依次对数字显示、浓度报警、故障报警指示状态进行检测。

6.报警点调整：同时按下“开关”同时按下“自检”键，仪器进入报警点修改状态，液晶屏上出现“标定”字样，如果在5秒内不按键仪表自动退出报警点修改状态。

7.调零：当仪器使用年限长，在洁净的空气中，传感器数字有漂移时，可同时按下“背光”和“自检”键，液晶左上角显示“调零”字样，仪器进入调零状态，再待10秒钟，“调零”闪动10次后，调零完毕，仪器自动进入监视状态。

8.充电方法：关机状态下，将充电器的充电插头插入仪器右侧的充电插孔内，将充电器的电源插头插入交流220v电源插座上，这时充电器上的指示灯亮，说明充电正常9.背光：按下“背光”键，液晶背光灯亮，便于在光线暗的情况下观察数字，背光灯点亮5秒钟或按下“背光”键，背光熄灭。

10.关机：仪器在正常监视状态下，长按“开/关”键5秒钟，仪器关闭温馨提示：根据师傅们多年经验，一般容易泄漏的地方有以下几处1）下水道，查漏时要将气体探测器深入井盖的小洞中。

2）枯草或树3）干燥的土壤（有天然气泄漏时，会吸收土壤中的水分）4）弯头或者活接处等等参考图片。

便携式可燃气体检测仪操作规范.doc
便携式可燃**体检测仪操作规范
1使用前的检查与准备
1.1 进行外观检查。

1.2检查电池电量。

1.3检查低\高报警设置值是否正确（25%LEL\50%LEL）。

2 操作内容及步骤
2.1 开机
2.1.1 在安全场所，轻按“ON/OFF”键，直到屏幕点亮，经过1分钟的预热、报警测试后，开始工作。

2.2关机
2.2.1 在安全场所，两手同时按住“ON/OFF”键及“MODE”键，报警器连续发出5次蜂鸣声后，屏幕显示“OFF”，松开手即可关机。

2.3 使用
2.3.1 巡检或其它作业时拿在手里即可。

3 运行中的检查
3.1 长时间开机工作时注意电池电量。

4.日常维护内容
4.1 由具有监测资质的单位每半年进行一次检测。

4.2 每月进行外观检查并保持清洁。

4.3 报警器发生连续蜂鸣声，电量指示符号同时提示欠压状态的时候请充电。

5 风险提示
5.1 开机状态下充电或者充电状态下开机，将造成设备损坏。

5.2. 在爆炸性**体危险场所充电或者开、关机。

功能特点● 高可靠性传感器 ● 自动复位 ● 采用微处理器控制● 故障自动检测指示 ● 探测天然气、液化石油气 ●采用工艺制造，稳定性好SMT可燃气体探测器使用说明书产品概述本产品为高稳定性可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏。

探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。

探测器内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使探测器工作更加稳定，安全可靠。

本产品适合家庭住宅区、楼盘别墅、宾馆、公寓等存在可燃气体的场所，进行安全监测。

时间：约180S 报警指示：工作指示灯显红色闪烁故障指示：长亮，蜂鸣器长鸣报警声压：≥85dB/m 工作温度：-10℃ ～ +50℃安装方式：壁挂报警方式：联网输出/声光报警外形尺寸： 执行标准：GB15322.2-2003预热工作指示灯显黄色环境湿度：最大95％RH （无凝结现象）** 1157235mm 技术参数DC9-16V AC100-240V 90mA工作电压：或静态电流：≤ ≤30mA(低功耗型)报警电流：≤100mA≤40mA(低功耗型)额定功率：≤3W (AC 220V 供电)报警浓度：10% LEL安装与接线1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2. 根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3.将安装螺丝固定于墙面，挂上探测器。

4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

XP-3140(单一气体CH4高量程)使用：一、使用程序：装入电池-打开电源-预热运转（显示预热画面ADJ）-检测（显示检测画面）-关闭电源二、注意事项1、必须在洁净空气中接通电源，如气体浓度显示不为零（浓度显示闪烁或上升），则需按AIR键（约按3秒）进行零位调整，显示浓度为零后方可进行检测。

2 切断电源时，返回到洁净空气中，待气体浓度下降后再关闭电源。

3、不得堵塞进气口和排气口4、夜间使用时可按LIGHT键5、此款可燃气体报警器为高量程，可检测可燃气体浓度为0-100%vol（CH4在混合气体中的体积比）。

GASALERTMICROCLIP（四合一）便携式报警器使用一、使用程序：充电-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、夜间使用时，可按控制键，背景灯亮。

3、只有显示TEST OK 后方可进行检测。

4、自校零。

在清洁空气环境下，按住○直至屏幕出现OFF倒计时，屏幕暂时关闭时继续按住○。

检测仪此时显示CAL倒计时，按住○直至倒计时完成并进入校准状态。

此时屏幕闪烁，检测仪开始将所有传感器归零，并对氧气传感器进行校准。

5、严禁超量程使用。

6、GASALERTMICROCLIP（单一气体CH4微量）使用方法同上。

GASALERTMICRO（四合一）便携式报警器使用一、使用程序：安装电池-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、只有显示TEST 后方可进行检测。

便携式气体探测器操作规程便携式气体探测器是一种用于检测燃气、有毒气体和可燃性气体等有害气体的仪器。

因其体积小、灵敏度高、操作简单等特点广泛应用于石化、冶金、化工等行业。

为了保证使用过程中的安全可靠性，我们需要按照以下操作规程使用便携式气体探测器：一、准备工作1. 检查气体探测器是否正常启动和校准。

如果探测器未被正确存储或校准时间已过，需要重新校准后再使用。

2. 确认气体探测器的工作范围和工作环境。

探测器可检测的气体种类和浓度范围是有限度的，如果工作环境不符合探测器的要求，探测器将不能正常工作。

3. 检查探测器的传感器和软管连接是否紧固，确保气体检测器接头无气泄漏。

二、操作步骤1. 打开气体探测器的开关，然后等待一段时间，使它自行校准。

在这个过程中，需要确保探测器使用的是正确的程序和类型。

2. 将气体探测器靠近被测物体，并观察探测器的显示屏和指示灯。

如果指示灯闪烁或呈现其他颜色，则说明检测到了有害气体。

同时，屏幕会显示气体的名称和浓度。

3. 如果探测器检测到有害气体，应立即远离现场。

如果屏幕上显示的气体浓度较高，请注意不要呼吸到有害气体。

建议在现场通风良好的环境下进行操作。

三、常见问题处理1. 如果探测器显示检测结果异常或不稳定，请检查探测器是否正常，如需更换零件或维修，请联系专业的技术人员。

2. 如果气体探测器在测试过程中突然报警，请立即远离现场并通知维护人员进行检查和处理。

3. 如果由于未操作好而导致仪器破坏或出现其他问题，需要及时联系维修人员或专业技术人员解决。

便携式气体探测器虽然是一种小型的仪器，但是其检测精度和可靠性都非常高。

在使用过程中，需要根据不同的操作环境和不同的有害气体进行操作，保证其正常应用。

同时，为了保证使用安全，请严格遵守上述操作规程，防止产生不必要的事故。

便携式可燃气体探测器操作规程
一、设备检查
1检查便携式可燃气体探测器整体外观整洁、无破损。

2.检查便携式可燃气体探测器电量正常，正常显示数据，按键有效。

3.检查便携式可燃气体探测器定期检测记录。

二、操作流程
1.检查便携式可燃气体探测器电量满足探测要求。

2.用线绳一端与便携式可燃气体探测器相固定。

3.操作人员在对油罐井浓度探测前，要采取隔离措施，摆放消防器材，再次确认周边环境安全后，打开油罐井盖子。

4.操作人员手持线绳将另一端便携式可燃气体探测器,对油罐井内管道连接处进行多点探测。

5.当便携式可燃气体探测器发生报警时，多疑似泄露点进行反复探测，并及时记录上报分公司。

6.探测完毕后，将油罐井盖进行恢复。

三、注意事项
1.操作人员在进行油罐井油气探测时,严禁进入油罐井内作业，如需要进入油罐井作业，请及时开具相关作业票并做好监护工作。

2.操作人员在进行油罐井油气探测时，严禁携带手机、钥匙等物品，防止物品掉落产生火花。

3.恶劣天气严禁操作人员在进行油罐井油气检测。

可燃气体探测器安装与配置说明一、产品概述本产品为高稳定性室内用可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏，预防气体泄漏造成的危害，探测器选用高稳定性半导体式气敏传感器,具有稳定高,灵敏度漂移小等特点。

当探测器探测到有可燃气体泄漏并达到探测器设定的报警浓度时,探测器红色LED闪烁,并发出报警声音。

本产品应用于有可能产生可燃气体泄漏的室内场所。

二、主要技术参数三、安装注意事项1、首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2、根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3、家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

4、按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。

不恰当的连接将导致在发生燃气泄漏时，不能正常报警。

5、用安装螺丝将探测器支架固定在墙面，挂上探测器。

四、操作说明1、AC供电独立型探测器：将电源插头直接插入220V市电插座即可正常工作。

2、接通探测器电源，电源指示灯绿色LED长亮，蜂鸣器“嘀”的一声，电路进入预热状态，这时红色LED与黄色LED交替闪烁,闪烁约三分钟后停止,表示探测器进入正常工作状态。

预热期间禁止用气体测试。

3、当探测器探测到可燃气体泄漏并达到报警浓度时，报警指示灯红色LED闪烁，同时蜂鸣器发出“嘀－嘀”报警声4、当探测器内部的传感器发生故障时，探测器的黄色LED长亮，蜂鸣器长鸣。

请断开电源,并与当地经销商联系维修处理。

请勿私自拆开探测器,以免造成触电危险。
