超高层写字楼课件

超高层写字楼课件
设计
建筑外观呈现流线型设计，充满现 代感。
03
02
功能
甲级写字楼、高端商业中心。
地标
成为广州城市新地标，吸引众多国 内外企业入驻。
04
THANKS
谢谢
智能化管理
超高层写字楼物业管理需要借助智能 化技术手段，提高管理效率和服务水 平。
环保节能
超高层写字楼物业管理需要注重环保 节能，采取有效的措施降低能耗，提 高资源利用效率。
物业管理的模式与内容
安全管理
超高层写字楼物业管理的重 要任务之一是保障物业安全 ，包括消防安全、治安防范 、紧急救援等方面的管理。
品牌推广与营销
加强品牌推广和营销活动，提高超高层写字楼的知名度和美誉度 。
合作与联盟
寻求与其他物业或企业的合作与联盟，共同拓展市场份额和资源 共享。
06
CHAPTER
超高层写字楼的案例分析
案例一：上海中心大厦
高度
632米，为中国第一高楼，世界第二高楼。
设计
采用绿色生态设计，配备垂直绿化、雨水收 集系统等。
注重建筑与环境的和谐共生， 采用绿色材料和可再生能源， 实现节能、减排和可持续发展
。
结构设计
01
02
03
04
抗震设计
根据当地地震情况，采取相应 的抗震措施，确保建筑在地震
中的安全性和稳定性。
抗风设计
针对高层建筑所受的风力影响 ，采取相应的抗风措施，如加 强建筑物的刚性和稳定性。
基础设计
根据地质勘察结果，设计合理 的基础结构，确保建筑物的承
载能力和稳定性。
高层结构体系
采用高层结构体系，如框架结 构、剪力墙结构等，提高建筑 物的整体稳定性和抗震性能。

超高层办公建筑设计 ppt课件

超高层办公建筑设计 ppt课件

超高层建筑由于纵向交通的关系，所需核心筒面积较大，而标准层面积一
味地控制在2000㎡以内，势必造成使用效率的降低，不经济，同时也不利于办
2020/12/27
5
公空间的布置。但如果平面规模过大，进深过大则内部交通流线组织、防火分 区、疏散距离、建筑体形处理等将会出现问题。
3、国内外超高层办公建筑标准层面积实例：
2020/12/27
20
2020/12/27
2123
3、双层轿厢系统和区中区系统 当楼体规模再增大，楼内人数就更加密集，为提高标准层净有效使用 面积，因此提出双层轿厢系统及高空门厅系统概念。后者是将特别高 大的楼体先分成几个大区，从大区中再分几个小区，称为区中区系统， 高层各大区相连接的厅为“高空门厅”。
通道宽
根据使用功能、建筑规模、有效使用面积数、室内空间尺度的重组 灵活性与实用性，自然采光的环境卫生、视觉空间感受等综合因素， 超高层办公建筑的标准层房间进深尺度以10～15m为宜。
2020/12/27
7
2、办公楼层高与室内净高 1）层高设计主要考虑以下几方面因素： 结构梁所占高度 空调主干管的高度及位置 消防喷淋管的高度 电缆桥架高度及位置 照明灯具、入吊顶的高度 吊顶构造高度
超高层办公建筑设计要点
2020/12/27
1
目录
一、超高层办公建筑类型及等级划分 二、超高层办公建筑标准层规模及有效率 三、超高层办公建筑深进尺度、层高及采光节能 四、核心筒布置 五、避难层（间）设置 六、电梯系统配置 七、屋顶设计 八、立面设计 九、超高层建筑防火设计
2020/12/27
2
一、超高层办公建筑类型及等级划分
2020/12/27
10
四、核心筒布置

超高层写字楼专题培训

超高层写字楼专题培训

PART 1 超高层写字楼设计要素
整体设计
大堂
交通组织
标准层
特色空间
甲级写字楼 参照标准
超高层办公建筑的交通组织要素
• 首层交通流线组织 • 垂直交通流线组织
PART 1 超高层写字楼设计要素
整体设计
大堂
交通组织
标准层
特色空间
甲级写字楼 参照标准
各种物业形态分设出入口，保证各种物业形态的使用相互丌受干扰
特色空间
甲级写字楼 参照标准
大堂层高一般为10-18米，大多数大堂装修采用高档建材，如花岗岩、 大理石墙、地面，艺术天花吊顶，呈现独特的气质
海岸城—高13米，面积近700 平方米的豪半大堂，黑白色高档 大理石材料
卓越时代广场二期——首层丰富几何图形的挑高大堂
荣超滨海大厦——2层通高约10.5米， 11.8米的最大进深，大堂柱距最宽达21米
甲级写字楼 参照标准
电梯的速度和轿厢容量不超高层建筑的层高和面积大小有关。 各国采用
的电梯速度与轿厢容量大同小异，一般轿厢容量通常在1135-1800kg （17-27人）之间，电梯速度采用中、低速为1.25-2.5m/s。
轿厢容量（kg）
不同标准电梯参数表
轿厢尺寸（mm）
井道尺寸（mm）
速度（m/s）
PART 1 超高层写字楼设计要素
整体设计
大堂
交通组织
标准层
特色空间
甲级写字楼 参照标准

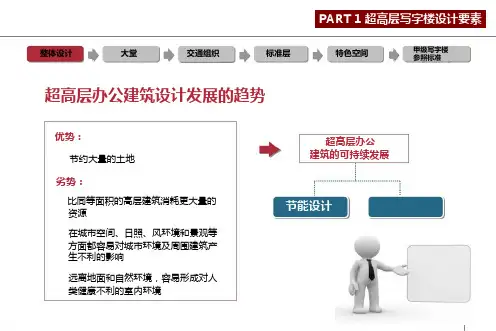

超高层办公建筑设计发展的趋势
优势：
节约大量的土地
劣势：
比同等面积的高层建筑消耗更大量的 资源
在城市空间、日照、风环境和景观等 方面都容易对城市环境及周围建筑产 生不利的影响

超高层施工课件pptx-2024鲜版

超高层施工课件pptx-2024鲜版
2024/3/28
基础设计
根据地质勘察结果，进行 基础类型选择、承载力计 算、稳定性验算等，确保 基础安全可靠。
基坑支护
针对深基坑开挖，设计合 理的支护结构，确保施工 过程安全。
8
施工图纸审查与优化
施工图纸审查
对施工图纸进行全面审查， 检查是否符合设计要求、 施工规范和相关标准，提 出修改意见。
2024/3/28
2024/3/28
25
案例四：某超高层建筑绿色施工技术应用
2024/3/28
绿色施工技术概述 简要介绍绿色施工技术的概念、原则及其在超高层建筑中 的应用意义。
节能与环保措施 详细介绍超高层建筑施工过程中的节能与环保措施，如节 能型设备选用、废弃物回收利用等。
绿色施工效果评估 分析绿色施工技术在超高层建筑中的应用效果，包括节能 效果、环保效果及经济效益等方面的评估。
对进场的材料和设备进行严格检验， 确保其质量符合要求，防止不合格品 进入施工现场。
采购与供应
制定详细的采购计划，选择可靠的供 应商，确保材料和设备按时供应到现 场。
2024/3/28
10
施工现场布置与临时设施搭建
施工现场布置
根据施工总平面图，合理规划施 工现场布置，包括材料堆放、设 备停放、临时道路、排水设施等。
2024/3/28
30
行业法规政策对超高层建筑施工影响预测
安全生产法规
加强施工现场安全管理，提高安全意识和安全防护措 施，减少安全事故的发生。
环保政策要求
推广绿色施工技术和材料，减少施工过程中的环境污 染和废弃物排放。
建筑行业标准化政策
推动建筑行业标准化进程，提高超高层建筑施工的规 范化和标准化水平。

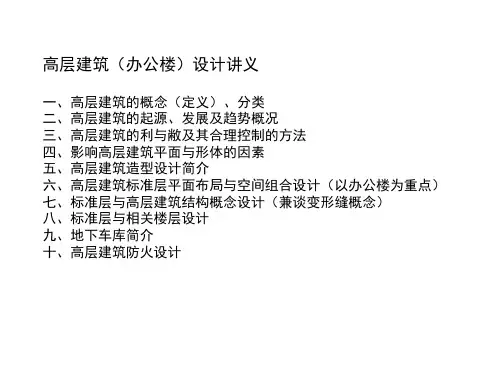

高层办公楼建筑设计讲义.pptx

高层办公楼建筑设计讲义.pptx
1． 直到1972年国际高层建筑会议上（美国宾夕法利亚州伯利克
市），才对高层建筑的定义取得了较统一的认识，并将之划分为四类： 第一类高层建筑：9——16层（最高到50米）； 第二类高层建筑：17——25层（最高到75米）； 第三类高层建筑：26——40层（最高到100米）；第四类高层建筑：40层以上（高度100米以上）。
2．我国现行《高层民用建筑设计防火规范》规定： （1）10层或10层以上的居住建筑（包括首层设置商业网点的住 宅）； （2） 建筑高度超过24米的公共建筑。（不含单层主体超过24米的
体育馆、剧院等及防空地下室）； （3） 高度超过100米的所有居住及公共建筑均属超高层建筑。
二、高层建筑的起源、发展及趋势概况
空中发展; 加之,有着强烈的视觉、广告效应和精神、心理作用； 同时,经济技术的迅速发展也为其提供了直接的物质条件。（垂
直交通及其它设备，结构、材料、施工、管理、能源技术等）
4． 五个发展阶段（见下表）
三、 高层建筑的优点与问题、及其控制方法
（一）高层建筑的优点 主要表现在五个方面：
1．高层建筑向空中、地下发展，可以少占土地，解决城市人口 剧增、用地紧张的问题。并且，节约的土地可供布置绿化、美化环 境；这些绿地在火灾、地震等紧急情况下可作安全隔离带和疏散用 地。
高层建筑设计中应注意风引起的噪声。窗户采用多层不共振玻璃， 保持良好的气密性，建筑外型应尽量简洁。
另外，外部环境噪声对高层建筑同样有较大影响。街道布置时， 应采用开敞式而避免封闭式；尚可以裙房、低层商业建筑起声障作用。 （见示图）
（3）风对高层建筑的影响 这主要是指高层建筑的风振动会给人带来不舒适感。风荷载影响
位于纽约 曼哈顿区5马路和6马路之间的洛克菲洛中心，由14幢高 楼组成，是处理较成功的世界上最集中的高层建筑群之一，历经十年 左右才建成。

超高层办公楼设计要点课件

超高层办公楼设计要点课件
• （1）高、低二区系统 • 一般用于由不同功能组成的综合性建筑，如：酒店和办公、办公和住
宅等。其提供的服务安全、快捷方便、经济。
• （2）高、中、低三区系统 • 将高楼垂直分为三区或按功能分为三区 • （3）低、中低、中高、高四区系统 • 40层以上的高层 • （4）低、中低、中、中高、高五区系统 • 60层或以上，采用五区，为提高运载效率，采用双层轿厢电梯或打容
w w
其适合内部空间分割灵活、各层功能不同、层高不同的复杂复合结构。 进深W为20—25M，标准层面积1500--2000m²。
17
• 3）特殊布置
中心为交通核心，外围为竖井来自中心为交通核心，竖井随机布置
18
• 2，核心筒占标准层的总面积比例 • 通常情况下为25%左右。 • 当此数据达到28%以上时，有效使用面积降低，不经济。
1.
避难层的设置，自高层建筑首层至第一个避难层或两个避难层之
间，不宜超过15层。
2.
通向避难层的防烟楼梯应在避难层分隔、同层错位或上下层断开，
但人员均必须经避难层方能上下。
3.
避难层的净面积应能满足设计避难人员避难的要求，并宜按5.00
人/m2计算。
4.
避难层可兼作设备层，但设备管道宜集中布置。
5.
1000kg客梯服务的建筑面积可为3000m2。为提高效率，超高层办公电梯载重 量可取1600kg。 • （5）办公乘客电梯高峰期5分钟内运客量按13-15%计算,或按30分钟内运载总 人数90%计。 • （6）酒店客梯的数量是根据酒店星级确定的,一般可按每70-100间客房配置1 台载重量为1000-1600kg的客梯。
•
第一类高层建筑：9-16层(高度到50米)；

超高层超甲级写字楼设计要点课件

超高层超甲级写字楼设计要点课件

超高层超甲级写字楼设计要点（胡居海）随着中国许多城市人均GDP迈入1 万美元时代，城市化进入加速发展，中国目前已有上百个城市中心区人口达到百万，城市中心区土地的稀缺性日益明显，大部分城市中心区超过万元。

跨国企业在中国设立地区总部与研发中心，中国特大企业也普遍跨区域异地化经营，大型企业集团将销售服务体系向下级城市延伸，并推动城市的中介服务业的发展。

需求的爆发性增长，推动了超高层超甲级写字楼在中国大地遍地开花式的开发，而政府对大型商业综合体与超高层建筑的喜好与切实的地价与容积率等优惠政策，更是起到推波助澜的作用。

超高层建筑与城市综合体在土地集约化利用方面有着无与伦比的优势，但是超高层的背后，是建筑成本的成倍式增长，是开发与施工周期大幅延长。

在美国152 米以上建筑叫摩天大楼，而建筑高度超过250 米后，除成本与工期不利因素外，超过四个分区的垂直交通布置大大降低了写字楼的实用率，并且需要到建设部进行结构超限审查，建筑消防性能化分析以及风洞与振动台试验，使得设计与报批周期增加半年左右。

在上海深圳广州等城市，许多400M+的超高层租金按地毯面积出租才与一些国际顶级写字楼价格相当，因此本文中的超高层仅指152-250M，经过对多个城市超高层超甲级写字楼调研，总结设计要点如下：一、准确市场定位是设计前提甲级写字楼是市场通俗叫法，并没有严格的技术规范进行区分，但市场通常根据写字楼的规模档次分为国际顶级、超甲级、甲级、乙级、SOHO五类，一般来说，只有北上广深才适合建设国际顶级，超甲级写字楼主要规模大于 5 万平方米，并有较高的建筑与机电配置。

而对于综合体物业，要重点解决写字楼与商业及其它建筑之间关系，对于超甲级写字楼主要问题平衡首层大堂占用商业面积以及单独出入口与门前广场的问题。

写字楼在设计之前，需要对城市竞争性项目与北上广深一些代表性写字楼项目进行考察学习，定位主要解决在城市或区域项目之间的竞争性以及行业未来发展的前瞻性，写字楼项目要考虑未来几十年内不落后。

超高层超甲级写字楼设计要点课件

超高层超甲级写字楼设计要点课件

超高层超甲级写字楼设计要点（胡居海）随着中国许多城市人均GDP迈入1 万美元时代，城市化进入加速发展，中国目前已有上百个城市中心区人口达到百万，城市中心区土地的稀缺性日益明显，大部分城市中心区超过万元。

跨国企业在中国设立地区总部与研发中心，中国特大企业也普遍跨区域异地化经营，大型企业集团将销售服务体系向下级城市延伸，并推动城市的中介服务业的发展。

需求的爆发性增长，推动了超高层超甲级写字楼在中国大地遍地开花式的开发，而政府对大型商业综合体与超高层建筑的喜好与切实的地价与容积率等优惠政策，更是起到推波助澜的作用。

超高层建筑与城市综合体在土地集约化利用方面有着无与伦比的优势，但是超高层的背后，是建筑成本的成倍式增长，是开发与施工周期大幅延长。

在美国152 米以上建筑叫摩天大楼，而建筑高度超过250 米后，除成本与工期不利因素外，超过四个分区的垂直交通布置大大降低了写字楼的实用率，并且需要到建设部进行结构超限审查，建筑消防性能化分析以及风洞与振动台试验，使得设计与报批周期增加半年左右。

在上海深圳广州等城市，许多400M+的超高层租金按地毯面积出租才与一些国际顶级写字楼价格相当，因此本文中的超高层仅指152-250M，经过对多个城市超高层超甲级写字楼调研，总结设计要点如下：一、准确市场定位是设计前提甲级写字楼是市场通俗叫法，并没有严格的技术规范进行区分，但市场通常根据写字楼的规模档次分为国际顶级、超甲级、甲级、乙级、SOHO五类，一般来说，只有北上广深才适合建设国际顶级，超甲级写字楼主要规模大于 5 万平方米，并有较高的建筑与机电配置。

而对于综合体物业，要重点解决写字楼与商业及其它建筑之间关系，对于超甲级写字楼主要问题平衡首层大堂占用商业面积以及单独出入口与门前广场的问题。

写字楼在设计之前，需要对城市竞争性项目与北上广深一些代表性写字楼项目进行考察学习，定位主要解决在城市或区域项目之间的竞争性以及行业未来发展的前瞻性，写字楼项目要考虑未来几十年内不落后。

《办公楼建筑设计要点及规范》PPT课件讲义

《办公楼建筑设计要点及规范》PPT课件讲义

一、 写字楼的核心筒：问题出在写字楼的核心筒里。写字楼的使
用面积，大致是70%，这是大家知道的。但要做到70%也不是那么 容易，尤其是超高层，电梯占用面积比较多，所以，我们要把30% 的核心筒设计好，才能保证70%的使用面积。核心筒的内容是什么？ 除必要的疏散楼梯及消防电梯在规范里很明确地说清楚：就是要两 个防烟楼梯，其前室面积是6平米，每1500平米要一个消防电梯， 前室也是6平米，当两种前室合并的话，其合用前室是10平米，这 方面大家都知道。但其他内容书上找不到，在审查图纸时就没根据 了，尤其是客梯。
二十多年前，我从当时先进国家的书本、杂志、图纸中，统计出了 很多大楼的数据，粗略统计的平均数字是5000平米/1台，但由于书 本、杂志的比例不清楚，不知1台是多少重量的。但客梯大多在 1000-1600kg之间,而高层写字楼的柱网也大多是8-9M之间。反算 的话，是5000平米/1吨-5000平米/1.6吨之间。为什么我用“5000 平米”及“1吨”这两个数字为基础呢？是为了容易记住。用 1000kg-1600kg反算的话即是：5000平米/1吨-3125平米/1吨之间。
4.总机房面积的估计 设备、电气约占建筑面积总数的7%左右.当然有的不一定在一个建筑物内,如锅炉房、 煤气调压站、变电房等,但现代建筑很多都在一个建筑物里,除每层有强、弱电小室及每 层新风机房外,有关变配电、备用发电机房、生活水箱及泵房、消防水池及泵房、中水 处理机房、污水泵房、热交换机房、空调制冷机房、排烟机房等多数在地下室.所以,我 们现在需要在方案的时候事先做到预留,使以后各设计阶段顺利.地上的部分约占建筑总 面积的2%,其余的5%左右都在地下室.如果在方案的过程中留够了机房面积,就不会被 动了。
究
• 七、客梯厅宽及直达梯的等候 • 十八、吊顶灯具及喷淋
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

五、避难层（间）设置
设置原则： 起始高度为±0.00层，第一个避难层距室外地面宜在50m左右 相隔楼层数宜为15层 宜结合电梯运行分区 避难空间的形式选择 避难面积的计算 避难层疏散楼梯的平行错位或分隔
六、电梯系统配置
1、超高层办公楼建筑电梯系统的布局概念 1）多区段
2）多区域/空中大厅
良好的配置：
高层区
低层区
中层区
3）电梯数量的计算方法 国际通用软件：ELEVATE OTIS电梯决策工具 电梯分区布置方式 分区方式一般分为三种： 即传统分区方式、双层轿厢方式以及快速梯与分区梯结合式与立体电 梯厅方式 电梯分区可分为单区电梯系统、多区电梯系统以及双层轿厢系统和区 中区电梯系统
1、单区系统 多用于10层左右且建筑面积不大的建筑
通道宽
根据使用功能、建筑规模、有效使用面积数、室内空间尺度的重组 灵活性与实用性，自然采光的环境卫生、视觉空间感受等综合因素， 超高层办公建筑的标准层房间进深尺度以10～15m为宜。
2、办公楼层高与室内净高 1）层高设计主要考虑以下几方面因素： 结构梁所占高度 空调主干管的高度及位置 消防喷淋管的高度 电缆桥架高度及位置 照明灯具、入吊顶的高度 吊顶构造高度
3、国内外超高层办公建筑标准层面积实例：
深圳国贸：
50层
1322㎡
日本世贸中心：40层ຫໍສະໝຸດ 2458㎡香港中银：
70层
2030㎡
东京阳光：
60层
3187㎡
纽约世贸中心：
110层
2711㎡
上海环球金融中心
100层
3364㎡
三、超高层办公建筑深进尺度、层高及采光节能
1、办公室的尺度
＞20m（超深度空间） 11～19～（深度空间） 6～10m（中度空间） 4～5m（浅度空间）
四、核心筒布置
1、核心筒类型 1）中央型
W
W
W
W
W
WW
A
B
C
D
其中：A、B、C中的进深W为10～15m，标准层面积为1800～2500㎡ D中的进深W宜为20～25m，标准层面积为2000～3000㎡
2）外围型
W
W
此种能得到其有高度灵活性的大房间，适用于各层功能不同，层高不同 的复合结构。进深W宜为20～25米，标准层面积为1500～2000㎡
3）特殊型
W
进深W宜为10～20m， 用于服务设备
中央核心用于垂直 交通 外围为竖井
核心主要用于垂直 交通，设备竖井分 散布置
2、核心筒占标准层总面积的比例: 通常情况下为25%左右 当核心筒占比例达到28%以上时，则表明有效使用面积在降低其结果 是不经济的，解决的方法有几种： 电梯系统： 提高电梯的运行速度，加大载重量 采用双轿厢系统，减少井道空间 采用区中区系统 疏散系统： 两台消防电梯与疏散楼梯合用一个前室，可减省4.0㎡
3、双层轿厢系统和区中区系统 当楼体规模再增大，楼内人数就更加密集，为提高标准层净有效使用 面积，因此提出双层轿厢系统及高空门厅系统概念。后者是将特别高 大的楼体先分成几个大区，从大区中再分几个小区，称为区中区系统， 高层各大区相连接的厅为“高空门厅”。
1）双层轿厢系统 采用双层轿厢电梯，停靠站数省一半，缩短运行进间，与单层轿厢电 梯相比，在相同时间内多运输75%人，另外可减少井道空间25%。
例如：美国波士顿约翰·汉孝光大厦共60层，全部采用双层厢电梯 ，五个分区的层次：1～16层；15～26层；25～36层；35～48层及47～ 60层，每区由一组电梯服务，最高一组电梯是由首层快速到47层，再开 始逐层停靠，奇数层由门厅乘电梯，偶数层由门厅的夹层乘电梯，门厅 与夹层之间有自动扶梯连接
国内外超高层办公建筑层高设计实例：
香港汇丰银行
4400
香港中环广场
4400
香港中国银行
4800
上海环球金融中心
4500
深圳地王大厦
3900
世界贸易中心
4000
世界金融中心
4300
上海环球金融中心
4500
2）办公室的室内净高 办公室净高与楼面面积有关，一般为： 100㎡以下楼面面积净高至少为2.4m 100～500㎡楼面面积净高至少为2.6m 500～1000㎡楼面面积净高至少为2.8m 1000～1500㎡楼面面积净高至少为3.0m
2、经验建议 综合上述因素，通常建筑高度在250米左右时其标准层的面积为2200~2500㎡
较为合适。更高时应用”有效使用效率””建筑形体”来综合判定!
超高层建筑由于纵向交通的关系，所需核心筒面积较大，而标准层面积一
味地控制在2000㎡以内，势必造成使用效率的降低，不经济，同时也不利于办
公空间的布置。但如果平面规模过大，进深过大则内部交通流线组织、防火分 区、疏散距离、建筑体形处理等将会出现问题。
2、多区系统 当楼层超过20层以上时，楼内竖向交通宜分区设置，各个区由不同容 量与速度的电梯服务，形成运行周期短、运转效率高、电梯台数少等 有利因素，分区原则：
1）高、低二区系统 一般用于由不同功能组成的综合性建筑如：酒店与办公、办公与信宅 等，分区后提供的服务即安全、方便、经济、快速。 2）高、中、低三区系统 将高楼垂直分成三区，或按楼宇功能分成三区 3）低、中低、中高、高四区系统 通常用于规模较大的高层建筑、接近40层或40层以上 4）低、中低、中、中高、高五区系统 当层数达到60F或更高时，宜采用五区电梯布局，为提高运载能力和 效率，采用双层厢电梯或大容量的单层厢电梯
超高层办公建筑设计要点
目录
一、超高层办公建筑类型及等级划分 二、超高层办公建筑标准层规模及有效率 三、超高层办公建筑深进尺度、层高及采光节能 四、核心筒布置 五、避难层（间）设置 六、电梯系统配置 七、屋顶设计 八、立面设计 九、超高层建筑防火设计
一、超高层办公建筑类型及等级划分
1、建筑类型
按使用方式：专用办公楼、出租办公楼、办公综合楼 按使用性质：行政、商贸、电讯、电信、金融信托、科研、信息中
心等。 按人均面积指标： 一级办公楼：13～15㎡/人
二级办公楼：11～12㎡/人 三级办公楼：9～10㎡/人
2、等级分类
1、智能型甲级写字楼 2、甲级写字楼 3、乙级写字楼
二、超高层办公建筑标准层规模及有效率
1、相关因素 1）建筑场地 2）投资规模 3）使用要求 4）有效使用效率 5）建筑形体 6）体型美学
