钻爆法隧道施工技术培训课件

格式：ppt
大小：40.55 MB
文档页数：2

下载文档原格式

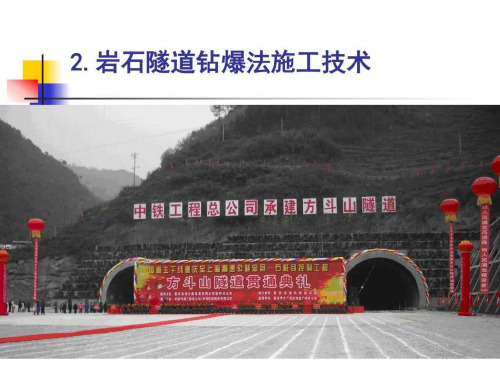

2 岩体隧道钻爆法施工技术资料PPT课件

159
160
161
162
163
164
165
166
167
168
169
170
提问与解答环节
Questions and answers
171
结束语 CONCLUSION
感谢参与本课程，也感激大家对我们工作的支持与积极的参与。课程后会发放课程满意度评估表，如果对我们课程或者工作有什么建议和意见，也请写在上边，来自于您的声音是对我们最大的鼓励和帮助，大家在填写评估表的同时，也预祝各位步步高升，真心期待着再次相会！
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
Hale Waihona Puke 676869
70
71
72
73
74
75
76
1
整体概况
+ 概况1
您的内容打在这里，或者通过复制您的文本后。
概况2
+ 您的内容打在这里，或者通过复制您的文本后。
概况3
+ 您的内容打在这里，或者通过复制您的文本后。 2
3
4
5
6
7
8
9
10
11
12
13
14
15

隧道常用施工方法ppt课件

.
凿岩机安装钢管顶进联结套
台车钻孔准备
钻管棚孔
管节联结套加工制作
顶第一节棚管
接第二节棚管顶第二节棚管
循环至设计孔深
钢管内灌注水泥砂浆
.
图5 管棚顶管施工工艺流程图
(三)、超前小导管预注浆 1、小导管采用焊接钢管或无缝钢管制作，长度取3～5m。管壁每隔10～20cm交错钻眼，眼孔直径一般为φ6～ 8mm； 2、沿隧道纵向开挖轮廓线向外以10°～30°的外插角采用风动凿岩机钻孔，将小导管打入地层、亦可在开挖面上钻孔将小导管打入地层，小导管环向间距符合设计要求； 3、小导管注浆前，先对开挖面及5m范围内的坑道，喷射厚度为5～10cm混凝土或用模筑混凝土封闭，检查注浆机具是否完好，同时备足注浆材料； 4、小导管预注浆的工序流程见图6所示； 5、为充分发挥机械效能，加快注浆进度，在小导管前安设分浆器，一次可注入3～5根小导管。孔口处设置止浆塞，止浆塞能承受规定的最大注浆力或水压； 6、.注浆后至开挖前的时间间隔视浆液种类确定，开挖时保留1.5～2.0m的止浆墙，防止下次注浆时孔口跑浆。
.
.
.
.
6、台阶法施工工法
.
.
.
7、导洞超前预留光爆层施工工法
.
.
.
八、隧道钻爆法施工
第一节施工程序
.
第二节施工方法及工艺一、开挖钻爆法施工根据围岩类别不同可采用全断面一次开挖法和台阶开挖法两种施工方法。 (一)、全断面一次开挖法全断面一次开挖法就是将全部设计断面一次开挖成型，再修筑衬砌。采用凿岩台车钻深孔，光面爆破，其主要工序为：使用移动式钻孔台车，首先根据炮眼布置位置全断面一次钻孔，并进行装药连线，然后将钻孔台车后退到50m以外的安全地点，再起爆，一次爆破成型，利用装载机装碴，自卸汽车运至弃碴地点，出碴后钻孔台车再推进至开挖面就位，开始下一个钻爆作业循环，同时进行先墙后拱衬砌。 (二)、台阶开挖法台阶开挖法是将设计断面分上半部断面和下半部断面两次开挖成型；或采用上弧形导坑超前开挖和中核开挖及下部开挖(即台阶分部开挖法)，见图2所示。

隧道爆破作业安全教育培训(经典版)PPT演示课件

（5）禁止火工品的领用、爆破作业、退库单独由非企业人员承担，必须有企业职工（领工员或安全员）全程陪同、监管。
（6）应确保炸药、非电雷管、电雷管在保质期内使用，防止由于火工品质量问题造成早爆、缓爆、拒爆等事故。
Page 17
2、火工品运输
（1）火工品运输应采用经公安部门审批合格的专用运输车辆，不应用翻斗车、自卸汽车、拖车、自行车、摩托车和畜力车运输爆破器材，用人力手推车运输爆破器材时，运输过程中应采取防电、防止产生火花、防摩擦等安全措施，载重量不应超过300kg。火工品运输车出发前，专职安全人员应认真检查车辆防爆情况，检查合格后方可运输。
Page 23
4、拒爆和熄爆处理通电以后拒爆熄爆时，必须先取下钥匙，并将爆破母线从发爆器上摘下，扭结成短路，再等一定时间后（用瞬发电雷管时至少5分钟，用毫秒延期电雷管时至少15分钟），爆破工方可沿线路检查。由连线不良造成的拒爆熄爆，可以重新连线起爆，严禁用打眼的方法往外掏药或从起爆药卷中拉出雷管。在拒爆、熄爆处理完毕以前，严禁在该地点进行其它工作。
Page 21
（8）爆破后，首先取下发爆器钥匙，然后将母线从发爆器上摘下并扭结成短路。
（9）爆破通风排烟15分钟后专职爆破员与工班长应进入工作面，检查有无盲炮、有无残余炸药及雷管，当发现盲炮、残余炸药及雷管时，必须由原爆破人员按规定处理，处理完毕由工班长解除警戒后其他人员方可进入工作面作业。
Page 11
为了家庭幸福请时刻注意生产安全！
安全事故警示
肺腑之言
发生事故的诸多原因中，安全意识的淡薄是最致命的。
最朴实的语言忠告：
工作为了生活好，安全为了活到老。
Page 12

钻爆法隧道施工技术讲解

水底隧道施工方法
沉埋法盾构法
3
一、概述
（二）矿山法
基本概念：矿山法是一种传统的施工方法，是人们在长期的施工实践中发展起来的。它是以木或钢构件作为临时支撑，待隧道开挖成型后．逐步将临时支撑撤换下来，而代之以整体式厚衬砌作为永久性支护的施工方法。施工原理：矿山法的基本理论依据是，隧道开挖后受爆破影响，造成围岩体破裂形成松弛状态，随时都有可能坍落。鉴于这种松弛荷载理论依据，其施工方法是采取分割式按分部顺序一块一块的开挖，并妥求边挖边撑以策安全，所以支撑复杂，材料消耗多。
管超前
勤量测
严注浆
快封闭
短开挖
强支护
浅埋暗挖法十八字方针
7
一、概述
（六）常见隧道断面形式
公路隧道两车道断面图
8
一、概述
（六）常见隧道断面形式
公路隧道三车道断面图
9
一、概述
（六）常见隧道断面形式
铁路单线隧道断面图
10
一、概述
（六）常见隧道断面形式
铁路双线隧道断面图
11
二、超前地质预报
（一）预报内容目的--对设计的确认和验证
19
三、超前支护
（二）超前小导管是在隧道开挖前，沿隧道拱部开挖轮廓线按一定外插角度设直
径32～60mm、长度2.5～6m的钢管，与钢架联合使用并连成一体，必要时利用小导管注浆对围岩超前加固的支护方式。
一般用于Ⅳ～Ⅵ级围岩、软弱破碎围岩或断层及其影响带、浅埋和洞口等地段。对岩爆控制作用明显！
20
钻爆法隧道施工技术
一概述二超前地质预报三超前支护四洞口工程五开挖方法
六初期支护七结构防排水八二次衬砌九监控量测

钻爆法隧道施工技术

响
光面的形成
隧道光面爆破开挖效果
光面爆破贯穿裂纹的形成过程
一钻爆开挖
光面爆破起爆顺序 3、周边孔
2、辅助孔
1、掏槽孔
一钻爆开挖
预裂爆破是沿开挖边界布置密集炮孔，采取不耦合装药或装填低威力炸药，在主爆区之前起爆，从而在爆区与保留区之间形成预裂缝，以减弱主爆区爆破时对保留岩体的破坏并形成平整轮廓面的爆破技术。
四监控量测
➢ 监控量测频率
光面爆破和预裂爆破的异同
相同点
为控制爆破装药方式相同
不同点
光面爆破适用于硬岩，预裂爆破适用于软岩
炮眼起爆顺序不同
一钻爆开挖
1.3 掏槽爆破技术
隧道开挖面上的炮眼，按其在爆破中所起的作用主要分为：掏槽眼、辅助眼、周边眼。掏槽爆破炮眼布置形式可分为斜眼掏槽、直眼掏槽和混合掏槽。
掏槽眼辅助眼周边眼
非电毫秒雷管结构示意图
1—塑料导爆管；2—塑料连接套； 3—消爆空腔； 4—空信帽； 5—延期药； 6—加强帽； 7—正起爆药； 8—副起爆药； 9—金属管壳
连通器
连接块
导爆管并串联起爆网路示意图
一钻爆开挖
➢ 电力起爆法
利用电能引爆电雷管进而直接或通过其他起爆方法起爆工业炸药的起爆方法，起爆器材包括电雷管、导线、起爆电源和测量仪表。
用
三初期支护
➢ 锚杆的种类普通水泥砂浆锚杆是以普通水泥砂浆作为黏结剂的全长黏
结型锚杆，常用做系统锚杆和超前锚杆；药卷锚杆是以快硬水泥卷、早强砂浆卷或树脂药卷作为锚固剂的锚杆；中空注浆锚杆，主要有普通中空注浆锚杆、自进式中空注浆锚杆和组合式中空注浆锚杆三种。
普通水泥砂浆锚杆
药卷锚杆

隧道爆破施工技术PPT课件

第6页/共36页
二隧道爆破器材及起爆方法
第7页/共36页
二隧道爆破器材及起爆方法
起爆方法：
✓ 火雷管起爆法 ✓ 电雷管起爆法 ✓ 塑料导爆管非电雷管起爆法 ✓ 混合起爆法
常用起爆器材：
✓ 火雷管 ✓ 导火索 ✓ 电雷管 ✓ 塑料导爆管非电雷管
第8页/共36页
二隧道爆破器材及起爆方法
1.导火索起爆法：

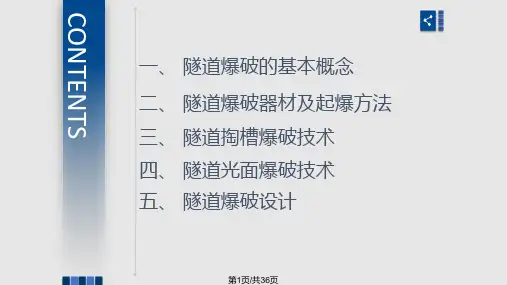

CONTENTS
一、隧道爆破的基本概念二、隧道爆破器材及起爆方法三、隧道掏槽爆破技术四、隧道光面爆破技术五、隧道爆破设计
第1页/共36页
一
隧道爆破的基本概念
第2页/共36页
一隧道爆破的基本概念
➢ 隧道爆破的原则：先做出设计，在掌子面上布置炮眼，而后根据设计的炮眼深度和方向钻眼，然后根据设计装药量及起爆顺序将炸药及不同级别的雷管装入炮眼，待做好安全防护工作后，连接回路并起爆。
➢ 一般要求：按照爆破顺序，最初的几个炮眼要形成一个槽腔，破岩深度取决于掏槽效果。
➢ 理想的爆破：成功的隧道爆破，应该是达到预定的进尺，掌子面较平整，岩渣块度适宜装运，轮廓壁面平顺，超欠挖在预定的范围之内，围岩稳定。
第3页/共36页
一隧道爆破的基本概念
1 主要名词解释
1.1 掏槽：在开挖面的中部，钻一定数量的眼，并且超量装药，以破碎抛掷岩石，首先形成一个槽腔，增加自由面，为其他炮眼的爆破增加条件。 1.2 光面爆破：使岩体沿开挖轮廓线爆除，最大限度少受损伤的爆破技术。 1.3 预裂爆破：周边眼在断面上所有炮眼爆破前先起爆，其工艺与光面爆破基本一样。 1.4 循环进尺：一次开挖爆破的隧道进尺。 1.5 炮眼间距：同一并排同段号爆破两相邻炮眼的中心距离。 1.6 抵抗线：通常将药包中心或重心到最近自由面的最短距离，称为最小抵抗线，一般常用W表示。（最小抵抗线是爆破时岩石阻力最小的方向，在这个方向上岩石运动速度最高，爆破作用也最集中。因而最小抵抗线是爆破作用的主导方向，也是抛掷作用的主导方向。）

隧道、地下工程钻爆法施工ppt课件

爆破型式多种多样，爆破机械、爆破器材、测试手段越来越多、越来越严。
精品
32
精品
33
精品
34
精品
35
精品
36
一、钻爆法施工必须遵守的四项原则 1、光面爆破 2、喷锚支护 3、信息化施工监控量测与信息反馈 4、动态管理：做到及时支护、及时量
测、及时反馈、及时修正。
精品
37
精品
38
二、钻爆法施工必备的条件
（2）无轨装碴、有轨运输，比上边方式管理简单
（3）无轨装碴、无轨运输，适用大断面硬地层
为不破坏地层，铺底混凝土超前，
是最影响进度的工序。
精品
81
精品
82
3、喷锚网支护作业线（1）不找顶，及时在碴堆上初喷混凝土（潮喷）（2）复喷挂网打系统锚杆（3）必要时架设网构钢拱架
精品
83
精品
84
3、施工管理必须做到三严：严格工艺、严格纪律、严格管理。
精品
40
三、钻爆法施工组织设计主要内容
1、工程概况：突出水文地质、断层、岩层交界面
2、工程数量表
3、工程特点和难点
4、施工区段划分及施工场地布置
5、施工进度、工期、网络进度图
6、施工机具配置表、材料供应表、组织机构及劳力计划
7、不同区段施工方法及技术要求
8、安全、质量、环境、进度保障体系
精品
41
四、复合式衬砌结构设计
1、复合式衬砌是地下工程中唯一符合岩土受力特点，可以做到不漏不渗，不开裂的最好衬砌。
2、复合式衬砌由一次支护和二次模筑衬砌组成，两层之间设防水隔离层。
3、一次支护主要由喷射混凝土、钢筋网、钢拱架（工字钢、网构钢拱架）锚杆组成，一次支护承受全部地层荷载，二次模筑衬砌是承受流变荷载和安全储备，其厚度基本不随地层的变化而改变。如铁路隧道一般都是30厘米厚。

隧道、地下工程钻爆法施工102页PPT

23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
隧道、地下工程钻爆法施工
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54 Nhomakorabea雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美池桑竹之属，阡陌交通，鸡犬相闻。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2/6/2021
钻爆法隧道施工技术
13
一、超前地质预报
6、地质预报要点
● 突涌水、突泥预报：探明可能发生突涌水、突泥(石)地段的位置（规模）、边界、充填物、水量、水压等。
2/6/2021
以地质调查法为基础，以超前钻探法为主，结合多种物探手段进行综合预报。
钻爆法隧道施工技术
14
一、超前地质预报
2/6/2021
钻爆法隧道施工技术
5
一、超前地质预报
3、预报方法
地质素描是施工地质最基础的工作，包括洞壁地质及掌子面地质素描。一般情况下每 3～5m做一次地质素描。异常地段适当加密。
基本流于形式！
主要内容：地层岩性、断层、褶皱、贯穿性节理、特殊地层、涌水点、
涌水量预测等。
2/6/2021
（1）研究资料、必要时补勘（山岭隧道实施难度大!），认识准确、分析地质问题及灾害隐患的影响，制定预报预案；（2）根据地质复杂程度分级，对不同地段、不同类型和级别的地段采取不同的预报方法：
●断层预报：性质、产状、富水情况、分布位置、规模、物质组成。采用超前钻探法准确预报，辅以地质调查法、物探法。
2/6/2021
钻爆法隧半道充施填工大技型溶术洞
12
充填泥水岩溶
一、超前地质预报
6、地质预报要点
● 煤层瓦斯预报：探明煤层分布位置、厚度、倾角，测定瓦斯含量、瓦斯压力、涌出量、瓦斯放散初速度、煤的坚固性系数等，判定煤的破坏类型。预报以地质调查法为基础，以超前钻探 (MKD—5S 矿用钻机）法为主。
2/6/2021
钻爆法隧道施工技术
3
一、超前地质预报
2、预报重点
l 不良地质——岩溶、暗河、断层、节理密集带、破碎松散地层、高地应力、煤层、放射性、有害气体等影响工程正常施工的地层。
2/6/2021报方法
按预报原理分为4种（仅对山岭隧道而言）
Ø地质调查法（地质素描）； Ø超前钻探法 Ø物探法； Ø超前导坑法（平导、辅助坑道）
预报分级
中长距离预报短距离预报
2/6/2021
物探法深孔水平钻探法
异常段
异常段正常段
地质分析
加
超
地
深
前
质
炮
水
雷
孔
平
达
探
钻
探
测
探
测
地质综合判断施工建议
施工方案选择
隧道施工
地质素描
钻爆法隧道施工技术下循环预报 10
长距离预报
地质预报报告项目技术决策预报验证反馈
一、超前地质预报
6、地质预报要点
2/6/2021
钻爆法隧道施工技术
17
一、超前地质预报
6、地质预报要点
（9）“加深炮孔”探测（开挖轮廓线外2～3m）：可用于各种
地质条件下隧道的地质超前探测，尤其适用于岩溶发育区。“加深炮孔”孔数、孔位、外插角根据开挖轮廓线和地质复杂程度及预留安全岩盘厚度确定。
2/6/2021
钻爆法隧道施工技术
大纲
一、超前地质预报二、超前支护三、洞口工程四、开挖方法
五、初期支护六、防排水七、二次衬砌八、监控量测
2/6/2021
钻爆法隧道施工技术
1
一、超前地质预报
2/6/2021
钻爆法隧道施工技术
2
一、超前地质预报
1、预报内容
--对设计的确认和验证
地层岩性；地质构造；不良地质；地下水；
钻爆法隧道施工技术
6
一、超前地质预报
3、预报方法
物探：长距离采用TSP203(一
般地段150～200m,风化深槽地段 100～150m);短距离采用地质雷达（预报长度10～20米）。
2/6/2021
钻探：长距离钻探长度40～
50m ，短距离 5 ～ 6m 。长距离采用MK-5地质钻机或意大利产卡萨 C6钻机（锚杆台车），短距离地质钻爆法隧道预施报工采技用术风钻。7
（2）软弱围岩及不良地质隧道应由设计单位进行专项超前地质预报设计，及时收集分析预报资料，完善设计方案并指导施工。
2/6/2021
钻爆法隧道施工技术
2/6/2021
图3 超前钻孔布置图
钻爆法隧道施工技术
16
一、超前地质预报
6、地质预报要点
（8）洞内超前钻探：富水地段，特别是斜井、隧道反坡施工
地段进行超前钻探时必须采取防突措施。
超前钻探应做好钻孔位置、孔深、钻进压力、钻进速度、冲洗液颜色、涌砂、空洞、振动、卡钻位置、突进里程、冲击器声音的变化等记录。
2/6/2021
钻爆法隧道施工技术
11
一、超前地质预报
6、地质预报要点
●岩溶预报：分布位置、规模、充填物及岩溶水。以地质调查法为基础，以超前钻探法及“加深炮孔 ”探测为主，结合多种物探手段进行综合超前地质预报，并开展隧道周边隐伏岩溶探测。
洞穴型岩溶充填块石土型岩溶
无充填大型溶洞充填粉细砂型岩溶
18
一、超前地质预报
7、地质预报相关规定（铁建设［2010］120号）
（1）施工图阶段经评估为高风险和极高风险的软弱围岩及不良地质隧道，超前地质预报的责任主体单位为设计单位，其超前地质预报工作由设计单位负责组织实施。其他隧道超前地质预报的责任主体单位为施工单位，超前地质预报由施工单位专业人员实施。
设计阶段
设计围岩地质情况
超前探测阶段
开挖验证阶段
超前预报（整体宏观）地质雷达探测（局部重点）超前水平钻探（具体直观）
最后补充
综合地质预报
短距离水平探孔（开挖前）
地质编录（开挖后）
验证总结
2/6/2021
钻爆法隧道施工技术
9
一、超前地质预报
5、地质预报工作流程
研究地质资料
施工准备制定预报方案
一、超前地质预报
3、预报方法
按预报长度分为3种：
Ø长距离预报：大于100m；（物探）
Ø中长距离预报：30-100m；（物探、钻探）
Ø短距离预报：30m及以下。（物探、钻探）
2/6/2021
钻爆法隧道施工技术
8
一、超前地质预报
4、预报方法选择
根据工程地质与水文地质复杂程度合理选择单一方法或综合超前地质预报。原则：有疑必探、先探后挖
6、地质预报要点
（7）洞内物探：考虑不良地质多向变异性，TSP预报必须在
隧道两边墙甚至洞顶同时施做(探测基线结合现场实际情况确定）。
2/6/2021
钻爆法隧道施工技术
15
一、超前地质预报
6、地质预报要点
（8）洞内超前钻探：一般布置3～5孔探孔，揭示岩溶时，
适当增加；钻孔长度宜为30～50m。两次搭接长度为5～8m。
