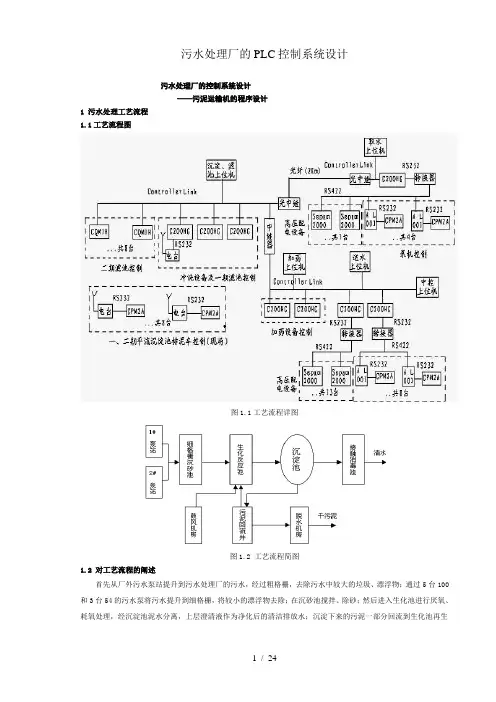

西门子PLC在污水处理厂中的控制系统设计文摘本文主要介绍了PLC在城市污水处理中的具体应用实例，系统介绍了城市污水处理工艺流程以及基于SIEMENS的S7—400 系列PLC的污水处理实施方案，介绍城市污水处理厂监控系统数据采集的方法。
可编程控制器即PLC是综和了计算机技术、自动控制技术和通信技术的一种新型的、通用的自动控制装置。
现在可编程控制器已经成为最重要、最可靠、应用场合最广泛的工业控制微型计算机。
它具有功能强、可靠性高、使用灵活方便、易于编程以及适应工业环境等一系列优点。
为了提高污水处理厂的运行管理水平，PLC也成为了该系统的重要组成单元之一，在该系统中各单元按一定拓扑结构互相连接构成污水处理厂的控制系统。
关键词污水处理；自动化控制系统；PLC；硬件配置；软件设计。
Digest this article mainly introduced PLC in the city sewage treatment concrete application example, the system introduced the city sewage treatment technical process as well as based on SIEMENS S7-400 the series PLC sewage treatment implementation plan, introduces the city sewage treatment plant supervisory system data acquisition the method.The programmable controller was PLC is the grand total computer technology, the automatic control technology and the communication one kind new, the general automatic control device.Now the programmable controller already became importantly, most reliable, the application situation most widespread industry control microcomputer.It has the function strong, the reliability high, the use nimble convenient, easy to program as well as the adaptation industry environment and so on a series of merits.In order to enhance the sewage treatment plant the movement management level, PLC has also become one of this system important composition units, in this system various units according to certain topology interconnection constitution sewage treatment plant control system.Key word sewage treatment; Automation control system; PLC; Hardware disposition; Software design.1.2 对工艺流程的阐述城市污水依次经过粗格栅、进水泵房、沉砂池、初沉池、曝气池和二沉池来实现污水的处理。

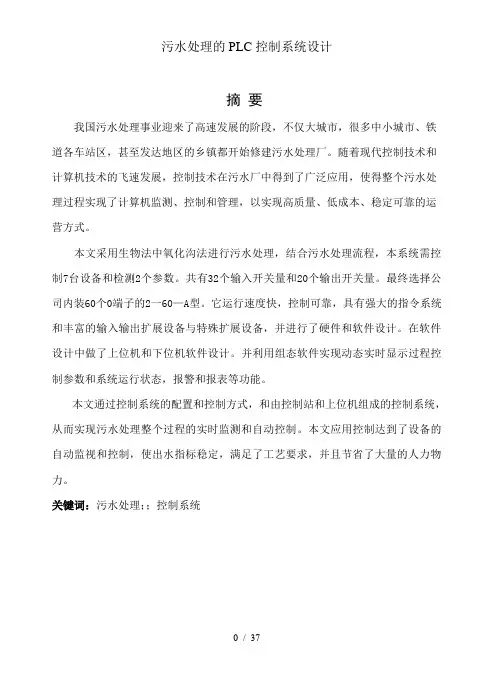

摘要我国污水处理事业迎来了高速发展的阶段，不仅大城市，很多中小城市、铁道各车站区，甚至发达地区的乡镇都开始修建污水处理厂。
随着现代控制技术和计算机技术的飞速发展，控制技术在污水厂中得到了广泛应用，使得整个污水处理过程实现了计算机监测、控制和管理，以实现高质量、低成本、稳定可靠的运营方式。
本文采用生物法中氧化沟法进行污水处理，结合污水处理流程，本系统需控制7台设备和检测2个参数。
共有32个输入开关量和20个输出开关量。
最终选择公司内装60个0端子的2一60—A型。
它运行速度快，控制可靠，具有强大的指令系统和丰富的输入输出扩展设备与特殊扩展设备，并进行了硬件和软件设计。
在软件设计中做了上位机和下位机软件设计。
并利用组态软件实现动态实时显示过程控制参数和系统运行状态，报警和报表等功能。
本文通过控制系统的配置和控制方式，和由控制站和上位机组成的控制系统，从而实现污水处理整个过程的实时监测和自动控制。
本文应用控制达到了设备的自动监视和控制，使出水指标稳定，满足了工艺要求，并且节省了大量的人力物力。
关键词：污水处理；；控制系统目录摘要............................................... 错误!未指定书签。
1 绪论............................................... 错误!未指定书签。
1.1 设计的背景与意义.............................. 错误!未指定书签。
1.2 研究现状...................................... 错误!未指定书签。
1.3 主要内容和预期目标............................ 错误!未指定书签。
2 污水处理的工艺流程.............................. 错误!未指定书签。
2.1 工艺技术简介.............................. 错误!未指定书签。
基于PLC与组态的智能污水处理控制系统设计基于PLC与组态的智能污水处理控制系统设计污水处理是保护环境、实现可持续发展的重要环节。
随着现代科技的发展，越来越多的智能技术被应用于污水处理领域，使污水处理过程更加高效、智能化。
本文将介绍一种基于PLC （可编程逻辑控制器）与组态的智能污水处理控制系统设计。
一、系统的设计原理该智能污水处理控制系统主要由 PLC 控制器、人机界面组态软件和各种传感器组成。
PLC 控制器负责实时采集和处理传感器的数据，并根据预设的逻辑算法，控制执行器进行相应的操作。
人机界面组态软件提供可视化的操作界面，方便用户实时监测和控制污水处理过程。
二、系统的硬件设计1. PLC 控制器：选择一款功能强大、性能稳定的PLC 控制器，具备快速的信号采集和处理能力，支持多种通信接口，以实现与其他设备的无缝连接。
2. 传感器：根据污水处理的需要，选用适合的传感器，如水位传感器、流量传感器、温度传感器等，用于测量和监测污水处理过程中的各项参数。
3. 执行器：根据需要，选择适当的执行器，如电动阀门、电泵等，用于根据PLC 控制器的指令控制相关设备的运行状态。
4. 人机界面设备：选用带有触摸屏功能的显示屏作为人机界面设备，通过组态软件与PLC 控制器进行通信，实现实时监测和控制。
三、系统的软件设计1. PLC 程序设计：根据处理污水的具体工艺流程和要求，设计合理的逻辑算法，并通过PLC 程序对传感器的数据进行采集和实时处理，然后控制执行器进行相应操作。
2. 人机界面组态软件设计：利用组态软件进行界面设计，包括设置仪表、开关、报警等功能，使操作界面美观、直观，并提供实时显示污水处理过程中的各项参数和设备运行状态。
四、系统的功能特点1. 自动控制：基于PLC与组态的智能控制系统能够根据预设的逻辑算法自动监测和控制污水处理过程中的各项参数和设备的运行状态，实现全自动化的污水处理。
2. 实时监测：通过人机界面设备上的触摸屏显示，用户可以实时监测污水处理过程中的各项参数，如水位、流量、温度等，便于及时发现和解决问题。
电气控制设计——某污水处理控制系统设计专业：电气工程及其自动化班级：学号:姓名：指导教师：完成日期：目录1.1 研究目的和意义 (3)1.2 课题主要设计的容 (4)2. 1信号输入 (4)2. 2控制输出信号 (5)3.1主要组成部分 (6)3.2电气控制系统 (6)3.3工业污水处理系统的工作原理 (6)3.3.1控制系统总体框图 (6)3.3.2工作过程 (7)3.3.3工业污水处理系统主电路设计 (8)3.4 PLC选型 (10)3.5 PLC的I/O资源配置 (10)3.5.1数字量输入部分 (10)3.5.2数字量输出部分 (11)3.5.3模拟量输入部分 (12)3.5.4 模拟量输出部分 (12)4.1总体流程设计 (13)4.1.1手动模式 (14)4.1.2自动模式 (14)参考文献 (20)附录Ⅰ控制程序 (21)附录Ⅱ部分主电路图 (23)附录Ⅲ硬件接线图 (24)绪论1.1 研究目的和意义1号磁滤器的滤水工艺流程见图。
1号磁滤器的I／O分配表见图(以三菱系列PLC为例)。
2号和3号磁滤器的I／()分配表与1号相同，只是将输入地址编号X0～X5改为X400～X405和X500～X505，将输出地址编号Y30～Y35改为Y430 ～Y435和Y530～Y535。
按下启动按钮AN1，使X0接通。
“电源信号”是输出端“电源通断”Y30的反馈信号，当PLC的Y30正常接通，则接入电源通路中的控制接点导通，使Xl接通，滤水工艺顺利运行下去。
同理，“进水阀信号”是输出端“进水阀通断”接通时的反馈信号。
这种控制方式提高系统的可靠性，若有某个输出信号不正常，就会立刻停止滤水工序。
本系统要求：三台或二台滤水器应能各自按滤水工艺流程并行工作；反洗时，只能单台工作，其他需反洗者必须等待；在滤水时，只要出现“管压差高”的信号，则立即停止滤水工序，自动进入反洗工序。
1.2 课题主要设计的容本课题主要设计的容是工业污水处理工艺及工业污水处理系统的组成和PLC控制系统设计,主要由以下容组成：（1）介绍了工业污水处理的基本容，包括工业污水处理的发展现状以及工业污水处理的工艺流程；（2）介绍了PLC的基本结构和工作原理，并对工业污水处理控制系统进行设计分析；（3）具体分析设计工业污水处理的硬件系统；（4）具体分析设计工业污水处理的软件系2. 1信号输入工业污水处理系统信号输入检测方面主要涉及四类信号的监测，主要包括：按钮的输入检测、液位差的输入检测、液位高低的输入检测，以及曝气池中含氧量的输入检测。

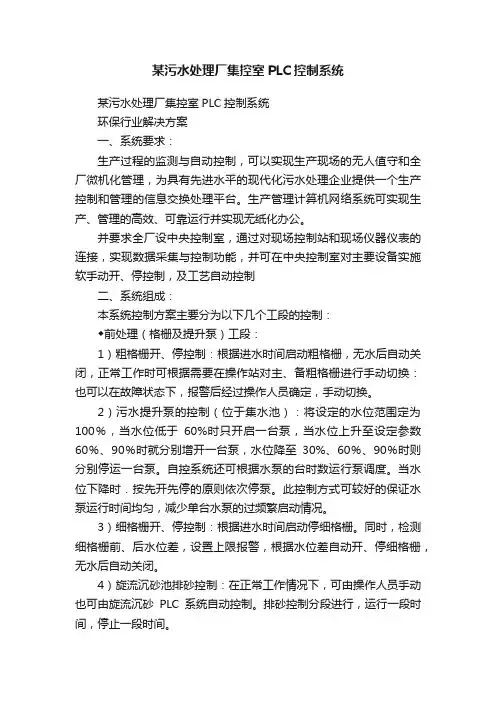

某污水处理厂集控室PLC控制系统某污水处理厂集控室PLC控制系统环保行业解决方案一、系统要求：生产过程的监测与自动控制，可以实现生产现场的无人值守和全厂微机化管理，为具有先进水平的现代化污水处理企业提供一个生产控制和管理的信息交换处理平台。
生产管理计算机网络系统可实现生产、管理的高效、可靠运行并实现无纸化办公。
并要求全厂设中央控制室，通过对现场控制站和现场仪器仪表的连接，实现数据采集与控制功能，并可在中央控制室对主要设备实施软手动开、停控制，及工艺自动控制二、系统组成：本系统控制方案主要分为以下几个工段的控制：◆前处理（格栅及提升泵）工段：1）粗格栅开、停控制：根据进水时间启动粗格栅，无水后自动关闭，正常工作时可根据需要在操作站对主、备粗格栅进行手动切换：也可以在故障状态下，报警后经过操作人员确定，手动切换。
2）污水提升泵的控制（位于集水池）：将设定的水位范围定为100％，当水位低于60%时只开启一台泵，当水位上升至设定参数60％、90％时就分别增开一台泵，水位降至30%、60％、90％时则分别停运一台泵。
自控系统还可根据水泵的台时数运行泵调度。
当水位下降时．按先开先停的原则依次停泵。
此控制方式可较好的保证水泵运行时间均匀，减少单台水泵的过频繁启动情况。
3）细格栅开、停控制：根据进水时间启动停细格栅。
同时，检测细格栅前、后水位差，设置上限报警，根据水位差自动开、停细格栅，无水后自动关闭。
4）旋流沉砂池排砂控制：在正常工作情况下，可由操作人员手动也可由旋流沉砂PLC系统自动控制。
排砂控制分段进行，运行一段时间，停止一段时间。
◆生化处理（CASS池及鼓风机）工段：1）CASS反应池时序控制：CASS工艺是采用间歇反应器体系的间歇进水，周期排水，定时曝气的活性污泥工艺。
针对CASS工艺特点，自控采用PLC时序控制，每座池子的周期控制过程为：进水(曝气)-沉淀-滗水。
2）CASS反应池溶解氧测量和控制：检测CASS反应池溶解氧含量，鼓风机出口的管道上安装电动调节阀，通过对DO分析仪参数的分析处理，对电动调节阀进行控制。
