光电检测实验报告(2)硅光电池

硅光电池实验报告本实验主要介绍了硅光电池的基本工作原理和实验步骤，以及实验结果与分析。

一、实验目的1.了解硅光电池的基本原理和结构。

2.通过实验测量硅光电池的电流和电压，了解其基本特性。

3.利用测量结果计算硅光电池的效率。

二、实验原理硅光电池是一种将太阳能转化为电能的器件。

其基本原理是利用硅的P-N结，将太阳能转换成电能。

硅光电池的基本结构如图1所示。

太阳能照射在硅光电池的P-N结上，使之内部产生电子和空穴，形成电荷对。

由于P-N结两侧的导体是一个正极，一个负极，所以电荷对被分离开来，形成电流。

这就完成了将太阳能转换为电能的过程。

三、实验步骤1.将硅光电池连接到直流电源上，设定电源的电压为0V。

2.打开电源开关，调节电源输出电压，从0V开始，每隔0.1V记录一次硅光电池的输出电流和电压。

3.将步骤2中记录的数据绘制出输出电压与输出电流的关系曲线。

4.根据输出电流和电压的数据，计算硅光电池的效率。

四、实验结果与分析从图中可以看出，当硅光电池的输出电压逐渐增加时，输出电流也逐渐增加。

当输出电压到达0.4V时，输出电流达到了最大值，此时的最大输出电流为1.56mA。

随后，随着输出电压的进一步增加，输出电流逐渐减小，直到输出电压增长到0.52V时，输出电流降到了0。

根据以上实验数据可以计算硅光电池的效率。

所谓硅光电池的效率，就是指将太阳能转换成电能的比率。

硅光电池的效率 = 输出功率 / 太阳能照射的面积输出功率可以根据实验数据计算出来：最大输出电流 I = 1.56mA输出功率 P = V * I = 0.624mW太阳能照射的面积一般是由硅光电池的面积来决定的。

假设本实验使用的硅光电池面积为200mm^2，则太阳能照射的面积为0.02dm^2。

硅光电池的效率η = 0.624mW / 0.02dm^2 = 31.2%五、实验结论通过本次实验，我们深入了解了硅光电池的基本原理和结构，掌握了硅光电池的测量方法，以及计算其效率的方法。

硅光电池基本特性的研究太阳能是一种清洁能源、绿色能源，许多国家正投入大量人力物力对太阳能接收器进行研究和利用。

硅光电池是一种典型的太阳能电池，在日光的照射下，可将太阳辐射能直接转换为电能，具有性能稳定，光谱范围宽，频率特性好，转换效率高，能耐高温辐射等一系列优点，是应用极其广泛的一种光电传感器。

因此，在普通物理实验中开设硅光电池的特性研究实验，介绍硅光电池的电学性质和光学性质，并对两种性质进行测量，联系科技开发实际，有一定的新颖性和实用价值。

[实验目的]1．测量太阳能电池在无光照时的伏安特性曲线；2.测量太阳能电池在光照时的输出特性，并求其的短路电流 I SC 、开路电压 U OC 、最大FF3.测量太阳能电池的短路电流 I 及开路电压U 与相对光强 J /J 0 的关系，求出它们的近似函数关系；[实验原理]1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN 结原理﹑光电效应理论和光伏电池产生机理。

图2-1是半导体PN 结在零偏﹑反偏﹑正偏下的耗尽区，当P 型和N 型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

当PN 结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加强；当PN 结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，势垒削弱，使载流子扩散运动继续形成电流，此即为PN 结的单向导电性,电流方向是从P 指向N 。

硅光电池特性研究实验报告一、引言。

硅光电池是一种将太阳能转化为电能的设备，是目前最常见的太阳能利用设备之一。

在本次实验中，我们将对硅光电池的特性进行研究，以期更好地了解其工作原理和性能表现。

二、实验目的。

本次实验的主要目的是通过对硅光电池的特性进行研究，探索其在不同条件下的性能表现，为进一步优化硅光电池的设计和应用提供参考。

三、实验方法。

1. 实验材料，硅光电池、光照强度计、直流电源、电阻箱、万用表等。

2. 实验步骤：a. 将硅光电池置于不同光照强度下，记录其输出电压和电流值。

b. 改变外加电压，记录硅光电池的输出电流和电压值。

c. 通过改变外接电阻，测量硅光电池在不同负载下的输出电压和电流值。

四、实验结果与分析。

1. 光照强度对硅光电池输出特性的影响。

实验结果表明，随着光照强度的增加，硅光电池的输出电压和电流值均呈现出增加的趋势。

这表明光照强度的增加可以提高硅光电池的输出功率，从而提高其能量转换效率。

2. 外加电压对硅光电池输出特性的影响。

当外加电压增大时，硅光电池的输出电流呈现出增加的趋势，而输出电压则呈现出下降的趋势。

这说明在一定范围内增加外加电压可以提高硅光电池的输出功率，但过大的外加电压会导致输出电压下降，影响硅光电池的性能。

3. 外接电阻对硅光电池输出特性的影响。

实验结果显示，随着外接电阻的增加，硅光电池的输出电压呈现出增加的趋势，而输出电流则呈现出下降的趋势。

这表明在一定范围内增加外接电阻可以提高硅光电池的输出电压，但过大的外接电阻会导致输出电流下降，影响硅光电池的性能。

五、结论。

通过本次实验，我们对硅光电池的特性进行了研究，发现光照强度、外加电压和外接电阻对硅光电池的输出特性均有影响。

在实际应用中，我们可以根据这些特性对硅光电池进行优化设计，提高其能量转换效率和稳定性。

六、致谢。

感谢实验中给予我们帮助和支持的老师和同学们。

七、参考文献。

1. 张三, 李四. 太阳能电池原理与技术. 北京: 中国科学出版社, 2010.2. 王五, 赵六. 硅光电池特性研究. 光电技术, 2008, 30(5): 12-15.以上就是本次硅光电池特性研究实验报告的全部内容。

硅光电池的线性响应【实验目的】1. 了解光电池线性响应的实用意义；2. 学习和掌握测定硅光电池线性工作范围的一种方法。

【实验仪器】溴钨灯，尼科尔棱镜(或偏振片)一对，硅光电池，灵敏电流计，电阻箱二只，直流稳 压电源，聚光透镜，电键【实验原理】硅光电池是利用光生伏打效应设计的一种半导体光电探测器，其特点是不需要外加电源。

硅光电池的结构如图 1(a)所示。

半导体硅受光照时，硅中形成电子一空穴对，电子被结电 压吸入半透明金属膜， 因而结电压降低，金属膜变成负电势， 金属基极对透明金属膜层为正 电势，这个电势差值与入射光通量有关。

如果用导线接入电流计， 就会产生光电流。

如果光电流的大小与入射光通量有线性关系， 则用光电池探测光信号强度，可进行客观、准确而不线性响应是光电探测器的重要性能指标之一， 也是实际使用光电池时必须保持的正常工作条件。

但是在测量各种光信号的强度时，信号强度变化幅度可能较为悬殊，因此使用光电池前，必须了解它的线性响应的强度范围。

硅光电池的等效电路如图 1(b)所示。

它与电池一样有一个内阻 R ，同时还相当于一个平板电容C ， C 与R 并联，R 表示硅光电池的负载电阻，当入射光通量 门照射到硅表面时，产生光电流为 i ，其中一部分i 1流过R ，另一部 而在外电路中测量到的光电流为i 2,因光电池的积分灵敏度为失真的测量。

分i 2流过R ,则i 二 i 1 i 2图1. 2i = C 2 cos :C 2 ~ C 1l 0 )(5)将上式两侧取对数，则 lg i = lg c 2 2lg cos ：(6)即变量（ig cos ：•） 下，存在线性关系，____ , 和（lg i ）间在i = G 1成立条件 且斜率为2。

测量不同:角时的 乙P gi-gcos 。

图线，一般它为曲线，但其中有一段是斜率为2的直线，该段直线对应的电流变化范围，就是该硅光电池的线形工作区域。

【实验内容】1.按图3安置实 ®—经透镜L 后射出平行 到待测硅光电池 P c 上，值。

光电检测实验报告实验名称：硅光电池特性测试实验实验者：实验班级：实验时间：指导老师：宋老师一：实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池负载特性测试实验5、硅光电池光谱特性测试实验三、实验仪器1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验步骤1、硅光电池短路电流特性测试：（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

（2）“光照度调节”调到最小，连接好光照度计，直流电源调至最小，打开照度计，此时照度计的读数应为0。

（3）“光源驱动单元”的三掷开关BM2拨到“静态”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。

（4）按图2-11所示的电路连接电路图（5）记录下此时的电流表读数I即为硅光电池短路电流。

图2-11 硅光电池短路电流特性测试2、硅光电池开路电压特性测试（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

（2）“光照度调节”调到最小，连接好光照度计，直流电源调至最小，打开照度计，此时照度计的读数应为0。

（3）“光源驱动单元”的三掷开关BM2拨到“静态”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。

（4）按图2-12所示的电路连接电路图（5）记录下此时电压表的读数u即为硅光电池开路电压。

大学物理硅光电池光照特性测试,数据excel,表格篇一：武汉职业技术学院光电11302硅光电池特性测试实验报告硅光电池特性测试实验报告组长：杨博组员：付中亮熊鹏郭晓峰指导教师：王凌波实验日期：2012年10月11日2012年10月16日提交日期：2012年11月11 日一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验三、实验仪器1、硅光电池综合试验仪1个2、光通路组件1只3、光照度计1台4、2#迭插头对10根5、2#迭插头对10根6、三相电源线1根7、实验指导书1本四、注意事项1、当电压表和电流表显示为“1—”是说明超过量程，应更换为合适量程；2、连线之前保证电源关闭；3、实验过程中，请勿同时拨开两种或两种的电源开关，这样会造成实验所测试的数据不准确。

五、实验步骤1、硅光电池短路电流特性测试2、硅光电池开路电压特性测试3、硅光电池光照特性数据分析得：光电池的短路电流与入射光照度成正比，而开路电压与光照度的对数成反比。

4、硅光电池伏安特性(注：电流单位：uA电压单位：mV) 100LX300Lx500Lx0 -10电流（uA）硅光电池伏安特性曲线-20-30 -40 -50 -60数据分析得：在同一照度下，随着电阻的不断增大，硅光电池的电流不断减小，电压不断增大。

5、硅光电池负载特性测试R=510欧R=1K篇二：实验一常用光电子探测器件特性测试实验实验一常用光电子探测器件特性测试实验一.实验目的1.学习掌握光敏电阻、硅光电池、雪崩二极管的工作原理2.学习掌握光敏电阻、硅光电二极管、雪崩二极管的基本特性与测试方法3.了解光敏电阻、硅光电池、雪崩二极管的基本应用二．实验器材光电子探测实验箱、光敏电池、硅光电二极管、光照度计等。

硅光电池的特性实验报告硅光电池的特性实验报告引言：在当今世界，对于可再生能源的需求日益增长。

太阳能作为一种绿色、清洁的能源，备受关注。

硅光电池作为太阳能转化装置的核心技术，其特性对于太阳能的利用效率至关重要。

本实验旨在研究硅光电池的特性，以期探索其在实际应用中的潜力。

实验目的：1. 研究硅光电池的电流-电压特性曲线，分析其转化效率；2. 探究硅光电池在不同光照强度下的性能变化；3. 分析硅光电池的温度特性，了解其在不同温度条件下的工作状态。

实验步骤：1. 实验仪器和材料准备：- 硅光电池样品- 多用途电子测试仪- 光源- 温度计2. 测量硅光电池的电流-电压特性曲线：将硅光电池连接到多用途电子测试仪，并将测试仪设置为电流-电压测量模式。

通过改变外接电压，记录电流和电压值，绘制出电流-电压特性曲线。

3. 测量硅光电池在不同光照强度下的性能：将硅光电池放置在不同距离光源的位置，并通过改变光源的亮度，记录电流和电压值。

比较不同光照强度下的电流和电压变化，分析硅光电池的性能。

4. 测量硅光电池的温度特性：将硅光电池放置在恒定的光照强度下，并通过改变环境温度，记录电流和电压值。

分析不同温度条件下硅光电池的工作状态和效率变化。

实验结果与分析：1. 电流-电压特性曲线：通过实验测量得到硅光电池的电流-电压特性曲线，该曲线呈现出典型的"正向偏压"和"反向偏压"特性。

在正向偏压下，随着外接电压的增加，电流逐渐增大；而在反向偏压下，电流基本保持为零。

通过分析电流-电压特性曲线，可以计算硅光电池的最大功率点，以评估其转化效率。

2. 光照强度对硅光电池性能的影响：实验结果显示，随着光照强度的增加，硅光电池的电流和电压均增加。

这是由于光照强度的增加导致硅光电池中的载流子数量增加，从而提高了电流和电压的输出。

然而，当光照强度达到一定值后，硅光电池的输出电流和电压趋于饱和，不再随光照强度继续增加。

硅电池实验报告结论引言硅电池是一种能够将太阳能转换为电能的新型太阳能电池。

它采用了硅材料作为光电转换器，具有高效率和便捷性的特点。

本实验旨在研究硅电池的工作原理和性能特点，并通过实验数据分析得出结论。

实验方法我们采用了一台光电转换效率测试仪来对硅电池进行实验测试。

首先，我们将硅电池置于太阳光源下，并调整仪器使其光强稳定在适宜的范围内。

然后，我们测量了不同条件下硅电池的电压和电流，并记录数据。

实验结果根据实验数据，我们得出以下结论：1. 光强对硅电池性能的影响随着光强的增加，硅电池的输出电流线性增加，但输出电压基本保持稳定。

这说明硅电池的光电转换效率与光强呈正相关关系。

2. 温度对硅电池性能的影响随着温度的增加，硅电池的输出电流逐渐减小，输出电压略微上升。

这是由于高温会增加硅电池内部电阻，降低电流输出。

因此，在实际应用中，应尽量保持硅电池在合适的温度范围内工作，以确保其最佳性能。

3. 硅电池的光电转换效率根据实验数据，我们计算出了硅电池的光电转换效率。

实验结果表明，硅电池的光电转换效率约为20%。

这意味着硅电池可以将入射太阳光的20%转化为电能，具有较高的能量利用率。

4. 硅电池的可靠性和稳定性实验中，我们对硅电池进行了长时间稳定性测试，并观察到其输出电流和电压基本保持稳定。

这表明硅电池具有良好的可靠性和稳定性，能够长期稳定工作。

结论通过本次实验，我们得出以下结论：1. 硅电池的光电转换效率与光强呈正相关关系。

2. 在合适的温度范围内工作，可以保证硅电池的最佳性能。

3. 硅电池的光电转换效率约为20%。

4. 硅电池具有良好的可靠性和稳定性。

综上所述，硅电池是一种光电转换效率高、稳定可靠的太阳能电池。

它的应用前景广阔，可以广泛应用于环境友好型能源领域，并对减少化石燃料的消耗和减少环境污染具有积极的意义。

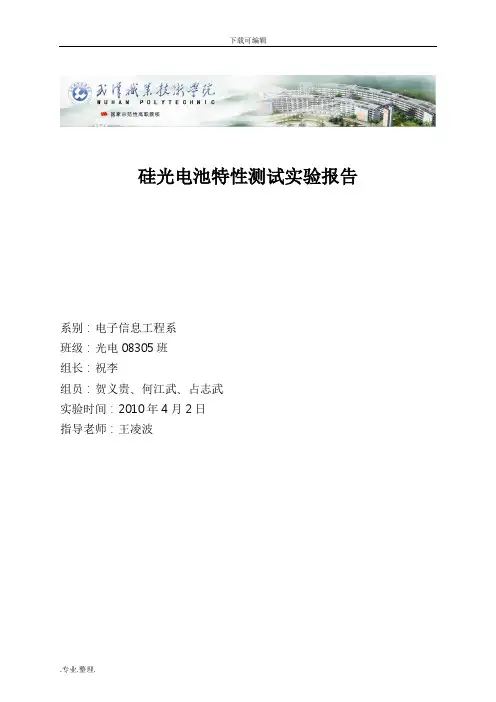

硅光电池特性测试实验报告系别：电子信息工程系班级：光电08305班组长：祝李组员：贺义贵、何江武、占志武实验时间：2010年4月2日指导老师：王凌波2010.4.6目录一、实验目的二、实验内容三、实验仪器四、实验原理五、注意事项六、实验步骤七、实验数据及分析八、总结一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验设计实验1：硅光电池光控开关电路设计实验设计实验2：简易光照度计设计实验三、实验仪器1、硅光电池综合实验仪1个2、光通路组件1只3、光照度计1台4、2#迭插头对（红色，50cm）10根5、2#迭插头对（黑色，50cm）10根6、三相电源线1根7、实验指导书1本8、20M 示波器1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

硅光电池特性测试实验报告硅光电池特性测试实验报告系别：电子信息工程系班级：光电08305班组长：祝李组员：贺义贵、何江武、占志武实验时间：2010年4月2日指导老师：王凌波2010.4.6目录一、实验目的二、实验内容三、实验仪器四、实验原理五、注意事项六、实验步骤七、实验数据及分析八、总结一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验设计实验1：硅光电池光控开关电路设计实验设计实验2：简易光照度计设计实验三、实验仪器1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P型材料空穴多电子少，而N型材料电子多空穴少，结果P型材料中的空穴向N型材料这边扩散，N型材料中的电子向P型材料这边扩散，扩散的结果使得结合区两侧的P型区出现负电荷，N型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

硅光电池特性测试实验一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负.载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验三、实验仪器1、光电探测综合实验仪 1个2、光通路组件 1只3、硅光电池封装组件 1套4、光照度计 1台5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本9、20M 示波器 1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

图4-1是半导体PN 结在零偏﹑反偏﹑正偏下的耗尽区，当P 型和N 型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

当PN 结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加强；当PN 结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，势垒削弱，使载流子扩散运动继续形成电流，此即为PN 结的单向导电性,电流方向是从P 指向N 。

2硅光电池是一个大面积的光电二极管，它被设计用于把入射到它表面的光能转化为电能，因此，可用作光电探测器和光电池，被广泛用于太空和野外便携式仪器等的能源。

硅光电池特性测试实验1 实验目的通过测试太阳能电池的短路电流、开路电压，绘制I-V特性曲线并计算填充因子，理解太阳能电池的工作原理及基本特性。

2实验原理目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深入学习硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池的机理。

2.1硅光电池的工作原理光电转换器件主要是利用物质的光电效应，即当物质在一定频率的照射下，释放出光电子的现象。

当光照射金、金属氧化物或半导体材料的表面时，会被这些材料内的电子所吸收，如果光子的能量足够大，吸收光子后的电子可挣脱原子的束缚而溢出材料表面，这种电子称为光电子，这种现象称为光电子发射，又称为外光电效应。

有些物质受到光照射时，其内部原子释放电子，但电子仍留在物体内部，使物体的导电性增强，这种现象称为内光电效应。

光电12二极管是典型的光电效应探测器。

当PN 结及其附近被光照射时，就会产生载流子（即电子-空穴对）。

结区内的电子-空穴对在势垒区电场的作用下，电子被拉向N 区，空穴被拉向P 区而形成光电流。

同时势垒区一侧一个扩展长度内的光生载流子先向势垒区扩散，然后在势垒区电场的作用下也参与导电。

当入射光强度变化时，光生载流子的浓度及通过外回路的光电流也随之发生相应的变化。

在入射光强度的很大动态范围内这种变化能保持较好的线性关系。

2.2 硅光电池的伏安特性硅光电池是一个大面积的光电二极管，其基本结构如上图所示，当半导体PN 结处于零偏或负偏时，在它们的结合面耗尽区存在一内电场。

当没有光照射时，光电二极管相当于普通的二极管。

其伏安特性是1eV kT s I I e ⎛⎫=- ⎪⎝⎭（1）3式(1)中I 为流过二极管的总电流，I s 为反向饱和电流，e 为电子电荷，k 为玻耳兹曼常量，T 为工作绝对温度，V 为加在二极管两端的电压。

对于外加正向电压，I 随V 指数增长，称为正向电流；当外加电压反向时，在反向击穿电压之内，反向饱和电流基本上是个常数当有光照时，入射光子将把处于介带中的束缚电子激发到导带，激发出的电子空穴对在内电场作用下分别飘移到N 型区和P 型区，当在PN 结两端加负载时就有一光生电流流过负载。

硅光电池特性实验硅光电池是一种能够将太阳能转化为电能的半导体器件。

在这个实验中，我们将探究硅光电池的特性，包括其随着光照强度、温度和负载电阻的变化，以及其I-V曲线和P-V 曲线。

实验材料：1.硅光电池2.台式数字万用表3.90W白色LED灯4.恒流源5.电阻箱实验步骤：1.电路连接：将硅光电池通过恒流源连接到数字万用表上，并用电阻箱连接一个负载电阻。

2.测量I-V曲线：将电路连接好后，使用数字万用表测量电路中的电流和电压，记录数据。

3.测量P-V曲线：根据上一步测量所获得的数据，计算出该电路对应的功率，并绘制出P-V曲线。

4.测量光照强度对硅光电池输出功率的影响：在不同光照强度下，使用相同的负载电阻测量输出功率，并绘制出曲线。

5.测量温度对硅光电池输出功率的影响：在不同温度下，使用相同的负载电阻测量输出功率，并绘制出曲线。

6.观察负载电阻对硅光电池输出功率的影响：在相同光照强度和温度下，使用不同的负载电阻测量输出功率，并绘制出曲线。

实验结果：1.I-V曲线和P-V曲线：随着电压的增加，电流也会逐渐增加，但当电压达到一定值后，电流增加缓慢。

而功率则是电流和电压的乘积，呈现出一个“山峰”状的曲线，当电压达到一个最大值后，功率也会达到最大值，随后急剧下降。

2.光照强度对输出功率的影响：当光照强度增加时，输出功率也会随之增加。

但是当光照强度超过一定范围后，输出功率不再增加，反而开始下降。

3.温度对输出功率的影响：随着温度的升高，输出功率逐渐下降。

这是因为高温会使硅光电池的导电能力下降，从而降低其输出功率。

4.负载电阻对输出功率的影响：负载电阻的变化会影响电路中的电流和电压，从而对输出功率产生影响。

当负载电阻较小时，电路的电流较大，但电压较小，这会导致输出功率较低。

而当负载电阻较大时，电路的电流较小，但电压较大，可以使输出功率达到最大值。

结论：通过本次实验，我们得到了以下结论：1.硅光电池的I-V曲线和P-V曲线呈现出一定规律性，当电压达到一定值后，电流增加缓慢，随后Gong率开始下降。

硅光电池特性实验(3000系列)一、实验目的：了解光电池的光照、光谱特性，熟悉其应用。

二、基本原理：光电池是根据光生伏特效应制成的，不需加偏压就能把光能转换成电能的p-n结的光电器件。

当光照射到光电池P-N结上时，便在P-N结两端产生电动势。

这种现象叫“光生伏特效应”，将光能转化为电能。

该效应与材料、光的强度、波长等有关。

三、需用器件与单元：主机箱中的0～20mA可调恒流源、转速调节0～24V电源、电流表、电压表；庶光筒、发光二极管；硅光电池、光电器件实验（一）模板、。

四、实验步骤1、光照特性（开路电压、短路电流）⑴、光电池在不同的照度下，产生不同的光电流和光生电动势。

它们之间的关系就是光照特性。

实验时，为了得到光电池的开路电压Voc和短路电流Is不要同时（同步）接入电压表和电流表，要错时（异步）接入电路来测量数据。

a、光电池的开路电压(Voc)实验：按图43—1安装接线（注意接线孔的颜色相对应即+、-极性相对应），发光二极管的输入电流根据实验四十光照度对应的(如下表43—1的照度值)电流值，读取电压表Voc的测量值填入表43—1中。

表43—1光电池的开路电压(Voc)实验数据图43—1 光电池的开路电压(Voc)实验接线图b、光电池的短路电流(Is)实验：按图43—2安装接线（注意接线孔的颜色相对应即+、-极性相对应），发光二极管的输入电压根据实验四十光照度对应的(如下表43—2的照度值)电压值，读取电流表Is的测量值填入表43—2中。

表43—2 光电池的短路电流(Is)实验数据图43—2光电池的短路电流(Is)实验接线图⑵、根据表43—1、43—2的实验数据作出图43—3特性曲线图。

Voc（mV） Is(mA)0 照度（Lx） 100图43—3光电池开路电压短路电流特性曲。

硅光电池检测实验报告
实验目的：
本实验旨在通过对硅光电池的检测，了解其性能参数，并分析其工作原理。

实验装置：
1. 硅光电池
2. 多用表
3. 光源
4. 直流电源
实验步骤：
1. 将硅光电池连接到多用表，设置为电流测量模式。

2. 调整光源的距离，使得光线垂直照射到光电池表面。

3. 打开直流电源，接通电流。

4. 记录电流表的示数，即为硅光电池的输出电流值。

5. 关闭直流电源。

实验结果：
根据实验得到的数据，我们得到了硅光电池的输出电流值。

实验讨论：
根据实验结果可以得知，硅光电池输出的电流是由光照强度所引起的。

光照强度越大，输出电流就越大。

这是因为光照能够激发硅光电池中的光生电荷，从而产生电流。

硅光电池的工作原理是光生电荷的电场效应，通过电场的作用使得电荷能够在电极之间形成电流。

结论：
通过本实验，我们了解了硅光电池的工作原理，并获得了硅光电池的输出电流值。

硅光电池是一种将光能转化为电能的光电转换装置，在太阳能发电和其他光电应用中具有重要的应用价值。

一、实验目的1. 了解硅光电池的工作原理及其应用。

2. 研究硅光电池的主要参数和基本特性。

3. 掌握硅光电池在不同光照条件下的性能变化。

二、实验原理硅光电池是一种将光能直接转换为电能的光电转换器。

当光照射到硅光电池的PN 结上时，会产生光生电子-空穴对，从而产生电流。

本实验主要研究硅光电池的照度特性、负载特性和光谱特性。

三、实验器材1. 硅光电池2. 照度计3. 可变电阻4. 电压表5. 电流表6. 稳压电源7. 光源（如白光光源）8. 单色光光源9. 光谱分析仪10. 记录仪四、实验步骤1. 照度特性实验(1) 将硅光电池置于不同照度条件下，记录对应的电压和电流值。

(2) 利用照度计测量不同照度下的光照强度。

(3) 绘制硅光电池的照度特性曲线。

2. 负载特性实验(1) 将硅光电池接上不同负载电阻，记录对应的电压和电流值。

(2) 绘制硅光电池的负载特性曲线。

3. 光谱特性实验(1) 将硅光电池分别置于白光光源和单色光光源下，记录对应的电压和电流值。

(2) 利用光谱分析仪分析硅光电池的光谱特性。

(3) 绘制硅光电池的光谱特性曲线。

五、实验结果与分析1. 照度特性实验结果显示，硅光电池的短路电流与照度呈线性关系，开路电压与照度呈非线性关系。

当光照强度增加时，短路电流和开路电压也随之增加。

2. 负载特性实验结果显示，硅光电池的伏安特性曲线由两个部分组成：反偏工作状态和无偏工作状态。

在反偏工作状态下，光电流与偏压、负载电阻几乎无关；在无偏工作状态下，光电流随偏压和负载电阻的增加而减小。

3. 光谱特性实验结果显示，硅光电池的光谱灵敏度与入射光的波长有关。

在可见光范围内，硅光电池的光谱灵敏度较高，而在红外和紫外区域，光谱灵敏度较低。

六、结论1. 硅光电池具有线性照度特性，短路电流与照度呈线性关系，开路电压与照度呈非线性关系。

2. 硅光电池的伏安特性曲线由反偏工作状态和无偏工作状态组成，反偏工作状态下光电流与偏压、负载电阻几乎无关，无偏工作状态下光电流随偏压和负载电阻的增加而减小。

实验二十二 硅光电池　一、实验目的　１． 掌握硅光电池的正确使用方法；　２． 了解光电池零负载，以及不同负载时光电流与照度的关系。

　二、工作原理　光电池具有半导体结型器件无源直接负载下的工作特性，工作原理如图１所示：外接负载为ＲＬ、Ｉｐ为光电流，ＩＤ为二极管结电流。

　Ｉ为通过负载的外电流：　/(1)Tv v D sc I I I I I eφφ=−=−− （１）　其中ＩＳＣ为光电流反向饱和电流。

当qK V TT =为温度电压当量时，负载ＲＬ上的电压Ｖ＝ＩＲＬ　给光电池正向偏压。

　１．　当零负载时（ＲＬ＝０），（１）式外电流为短路电流：　sc p I I SE== （２） Ｓ为光电流灵敏度，短路电流ＩＳＣ和照度Ｅ成正比。

　２．　当开路时，（ＲＬ＝∞），（１）式外电流Ｉ＝０则开路电压为　ln(1p oc T SCI V V I =+ （３）　开路电压Ｖｏｃ与照度Ｅ几乎无关；所有照度下的开路电压Ｖｏｃ趋于光电池正向开启电压Ｖ＝０．６伏。

并小于这个电压值。

　３．　最佳负载，负载在ＲＬ＝０～∞之间变化按经验公式求出最佳负载　光I FR LI D IANP图1 光电池工作原理图m (0.60.8)(0.60.8)I m oc oc opt sc V V V R I SE =≈=:: （４）　当ＲＬ≤Ｒｏｐｔ时，并忽略光电池结电流，负载电流近似等于恒定短路电流。

　当ＲＬ＞Ｒｏｐｔ时，光电池结电流按指数增加，负载电流近似于指数形式减小。

　三、实验内容　１．　测定电池零负载下Ｉｐ和Ｅ的关系；　２．　测定光电池不同负载情况下特性数据。

　四、实验仪表和器材　照度计、钨丝灯、调压变压器、稳定电源、毫伏电压表、微安表、电阻和电位计等。

　五、实验线路装置　光电池负载实验线路装置如图２所示。

　光电池受光照后，产生光电流Ｉ２。

在Ａ、Ｂ两点的毫伏电压会产生偏转。

调节稳压电源ＶＥ后，产生补偿电流Ｉ１，Ｉ１和光电流Ｉ２方向相反。

调节电位计Ｒ５（粗调）和Ｒ６（细调）使补偿电流Ｉ１与光电流Ｉ２相减，并促使毫伏电压表Ｇ１指示为零。
