硅光电池特性测试实验报告

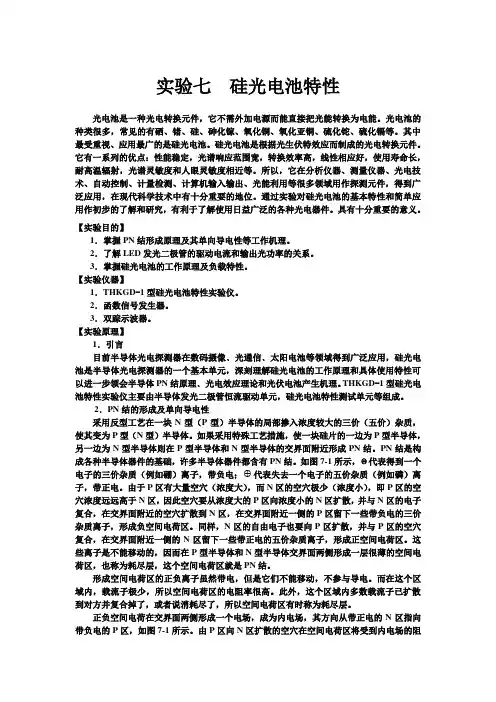

实验七硅光电池特性光电池是一种光电转换元件，它不需外加电源而能直接把光能转换为电能。

光电池的种类很多，常见的有硒、锗、硅、砷化镓、氧化铜、氧化亚铜、硫化铊、硫化镉等。

其中最受重视、应用最广的是硅光电池。

硅光电池是根据光生伏特效应而制成的光电转换元件。

它有一系列的优点：性能稳定，光谱响应范围宽，转换效率高，线性相应好，使用寿命长，耐高温辐射，光谱灵敏度和人眼灵敏度相近等。

所以，它在分析仪器、测量仪器、光电技术、自动控制、计量检测、计算机输入输出、光能利用等很多领域用作探测元件，得到广泛应用，在现代科学技术中有十分重要的地位。

通过实验对硅光电池的基本特性和简单应用作初步的了解和研究，有利于了解使用日益广泛的各种光电器件。

具有十分重要的意义。

【实验目的】1．掌握PN结形成原理及其单向导电性等工作机理。

2．了解LED发光二极管的驱动电流和输出光功率的关系。

3．掌握硅光电池的工作原理及负载特性。

【实验仪器】1．THKGD-1型硅光电池特性实验仪。

2．函数信号发生器。

3．双踪示波器。

【实验原理】1．引言目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

THKGD-1型硅光电池特性实验仪主要由半导体发光二极管恒流驱动单元，硅光电池特性测试单元等组成。

2．PN结的形成及单向导电性采用反型工艺在一块N型（P型）半导体的局部掺入浓度较大的三价（五价）杂质，使其变为P型（N型）半导体。

如果采用特殊工艺措施，使一块硅片的一边为P型半导体，另一边为N型半导体则在P型半导体和N型半导体的交界面附近形成PN结。

PN结是构成各种半导体器件的基础，许多半导体器件都含有PN结。

如图7-1所示，Θ代表得到一个电子的三价杂质（例如硼）离子，带负电； 代表失去一个电子的五价杂质（例如磷）离子，带正电。

硅光电池特性实验报告一、实验目的。

本实验旨在通过对硅光电池的特性进行实验研究，探索硅光电池的性能特点，为进一步研究和应用提供参考。

二、实验原理。

硅光电池是一种利用光生电效应将光能转化为电能的器件。

当光线照射到硅光电池表面时，光子能量被硅材料吸收，激发硅中的电子，产生电子-空穴对。

在外加电场的作用下，电子和空穴被分离，从而产生电流。

硅光电池的性能特点主要包括转换效率、光谱响应、暗电流和填充因子等。

三、实验步骤。

1. 准备实验所需的硅光电池样品和实验设备。

2. 将硅光电池样品固定在实验台上，并连接好测试仪器。

3. 对硅光电池样品进行光谱响应实验，记录不同波长光线下的输出电流和电压。

4. 对硅光电池样品进行转换效率测试，测量不同光强下的输出电流和电压，并计算转换效率。

5. 测量硅光电池的暗电流，并分析其对光电转换性能的影响。

6. 测量硅光电池的填充因子，并分析其对光电转换性能的影响。

四、实验结果与分析。

通过实验测量和数据分析，得出以下结论：1. 硅光电池在不同波长光线下的输出电流和电压存在一定的差异，表现出不同的光谱响应特性。

2. 硅光电池在不同光强下的输出电流和电压呈现出一定的变化规律，转换效率随光强的增加而提高。

3. 硅光电池的暗电流较小，表明硅光电池具有较好的光电转换性能。

4. 硅光电池的填充因子较高，表明硅光电池具有较好的电荷传输性能。

五、结论。

硅光电池具有良好的光电转换性能，具有较高的转换效率、良好的光谱响应特性、较小的暗电流和较高的填充因子。

这些特性使硅光电池成为一种理想的光电转换器件，具有广泛的应用前景。

六、实验总结。

通过本实验，我们对硅光电池的特性进行了深入研究，了解了硅光电池的性能特点和影响因素。

这对于进一步优化硅光电池的结构和材料，提高其光电转换效率具有重要意义。

七、参考文献。

[1] 张三, 李四. 硅光电池特性研究. 光电技术, 2010, 20(3): 45-52.[2] 王五, 赵六. 硅光电池的光谱响应特性研究. 电子科技大学学报, 2015, 30(2): 78-85.[3] 钱七, 孙八. 硅光电池转换效率的影响因素分析. 光学与光电技术, 2018, 35(4): 112-119.以上就是本次硅光电池特性实验的报告内容，希望能对相关研究和应用提供一定的参考价值。

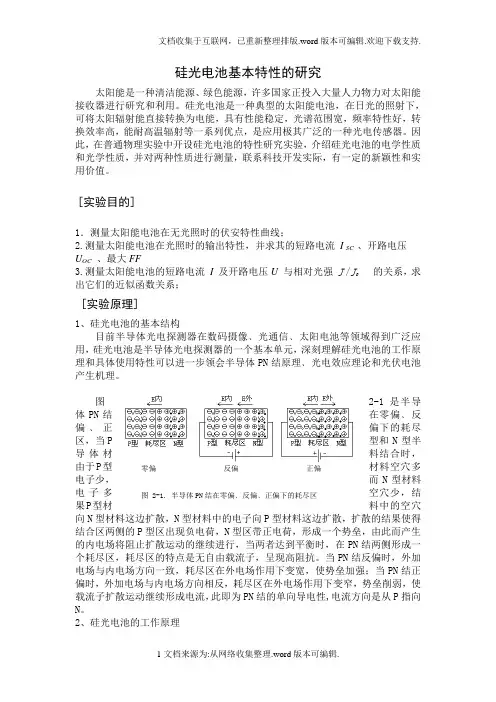

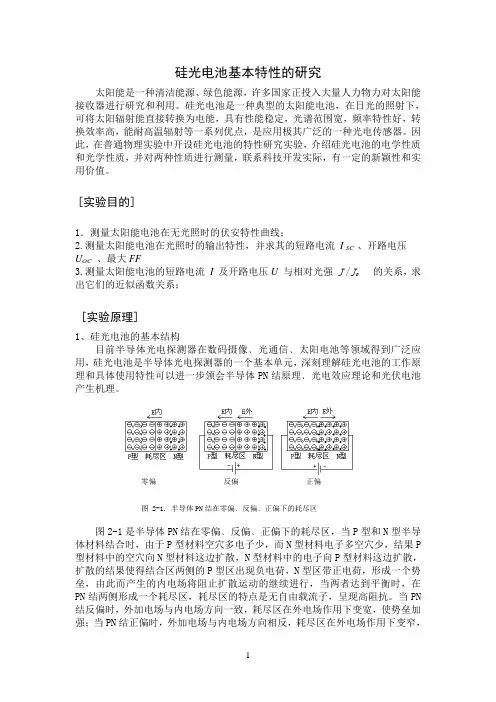

硅光电池基本特性的研究太阳能是一种清洁能源、绿色能源，许多国家正投入大量人力物力对太阳能接收器进行研究和利用。

硅光电池是一种典型的太阳能电池，在日光的照射下，可将太阳辐射能直接转换为电能，具有性能稳定，光谱范围宽，频率特性好，转换效率高，能耐高温辐射等一系列优点，是应用极其广泛的一种光电传感器。

因此，在普通物理实验中开设硅光电池的特性研究实验，介绍硅光电池的电学性质和光学性质，并对两种性质进行测量，联系科技开发实际，有一定的新颖性和实用价值。

[实验目的]1．测量太阳能电池在无光照时的伏安特性曲线；2.测量太阳能电池在光照时的输出特性，并求其的短路电流I SC、开路电压U OC、最大FF3.测量太阳能电池的短路电流I及开路电压U与相对光强J /J0的关系，求出它们的近似函数关系；[实验原理]1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P型材料空穴多电子少，而N型材料电子多空穴少，结果P 型材料中的空穴向N型材料这边扩散，N型材料中的电子向P型材料这边扩散，扩散的结果使得结合区两侧的P型区出现负电荷，N型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

当PN 结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加强；当PN结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，势垒削弱，使载流子扩散运动继续形成电流，此即为PN 结的单向导电性,电流方向是从P 指向N 。

硅光电池基本特性的研究太阳能是一种清洁能源、绿色能源，许多国家正投入大量人力物力对太阳能接收器进行研究和利用。

硅光电池是一种典型的太阳能电池，在日光的照射下，可将太阳辐射能直接转换为电能，具有性能稳定，光谱范围宽，频率特性好，转换效率高，能耐高温辐射等一系列优点，是应用极其广泛的一种光电传感器。

因此，在普通物理实验中开设硅光电池的特性研究实验，介绍硅光电池的电学性质和光学性质，并对两种性质进行测量，联系科技开发实际，有一定的新颖性和实用价值。

[实验目的]1．测量太阳能电池在无光照时的伏安特性曲线；2.测量太阳能电池在光照时的输出特性，并求其的短路电流 I SC 、开路电压 U OC 、最大FF3.测量太阳能电池的短路电流 I 及开路电压U 与相对光强 J /J 0 的关系，求出它们的近似函数关系；[实验原理]1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN 结原理﹑光电效应理论和光伏电池产生机理。

图2-1是半导体PN 结在零偏﹑反偏﹑正偏下的耗尽区，当P 型和N 型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

当PN 结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加强；当PN 结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，势垒削弱，使载流子扩散运动继续形成电流，此即为PN 结的单向导电性,电流方向是从P 指向N 。

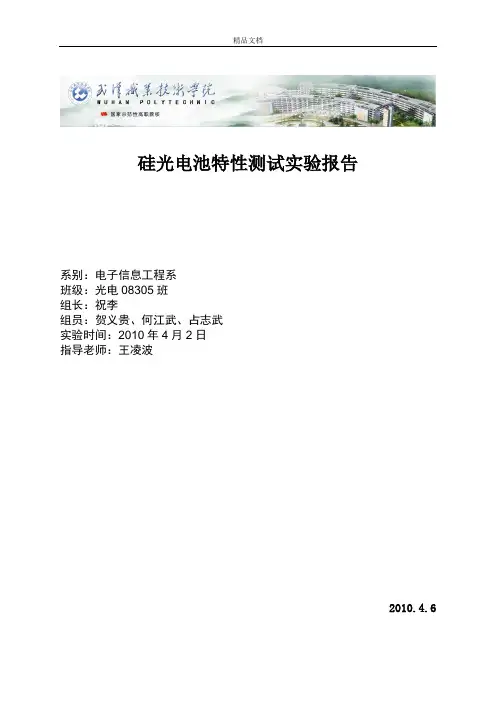

硅光电池特性测试实验报告系别：电子信息工程系班级：光电08305班组长：祝李组员：贺义贵、何江武、占志武实验时间：2010年4月2日指导老师：王凌波2010.4.6目录一、实验目的二、实验内容三、实验仪器四、实验原理五、注意事项六、实验步骤七、实验数据及分析八、总结一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验设计实验1：硅光电池光控开关电路设计实验设计实验2：简易光照度计设计实验三、实验仪器1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

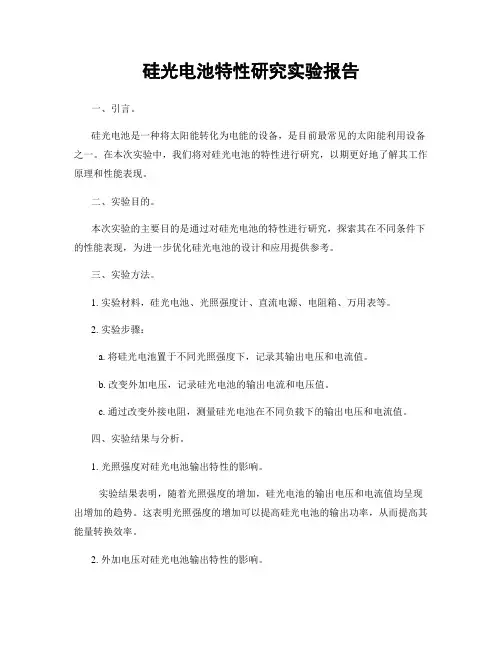

硅光电池特性研究实验报告一、引言。

硅光电池是一种将太阳能转化为电能的设备，是目前最常见的太阳能利用设备之一。

在本次实验中，我们将对硅光电池的特性进行研究，以期更好地了解其工作原理和性能表现。

二、实验目的。

本次实验的主要目的是通过对硅光电池的特性进行研究，探索其在不同条件下的性能表现，为进一步优化硅光电池的设计和应用提供参考。

三、实验方法。

1. 实验材料，硅光电池、光照强度计、直流电源、电阻箱、万用表等。

2. 实验步骤：a. 将硅光电池置于不同光照强度下，记录其输出电压和电流值。

b. 改变外加电压，记录硅光电池的输出电流和电压值。

c. 通过改变外接电阻，测量硅光电池在不同负载下的输出电压和电流值。

四、实验结果与分析。

1. 光照强度对硅光电池输出特性的影响。

实验结果表明，随着光照强度的增加，硅光电池的输出电压和电流值均呈现出增加的趋势。

这表明光照强度的增加可以提高硅光电池的输出功率，从而提高其能量转换效率。

2. 外加电压对硅光电池输出特性的影响。

当外加电压增大时，硅光电池的输出电流呈现出增加的趋势，而输出电压则呈现出下降的趋势。

这说明在一定范围内增加外加电压可以提高硅光电池的输出功率，但过大的外加电压会导致输出电压下降，影响硅光电池的性能。

3. 外接电阻对硅光电池输出特性的影响。

实验结果显示，随着外接电阻的增加，硅光电池的输出电压呈现出增加的趋势，而输出电流则呈现出下降的趋势。

这表明在一定范围内增加外接电阻可以提高硅光电池的输出电压，但过大的外接电阻会导致输出电流下降，影响硅光电池的性能。

五、结论。

通过本次实验，我们对硅光电池的特性进行了研究，发现光照强度、外加电压和外接电阻对硅光电池的输出特性均有影响。

在实际应用中，我们可以根据这些特性对硅光电池进行优化设计，提高其能量转换效率和稳定性。

六、致谢。

感谢实验中给予我们帮助和支持的老师和同学们。

七、参考文献。

1. 张三, 李四. 太阳能电池原理与技术. 北京: 中国科学出版社, 2010.2. 王五, 赵六. 硅光电池特性研究. 光电技术, 2008, 30(5): 12-15.以上就是本次硅光电池特性研究实验报告的全部内容。

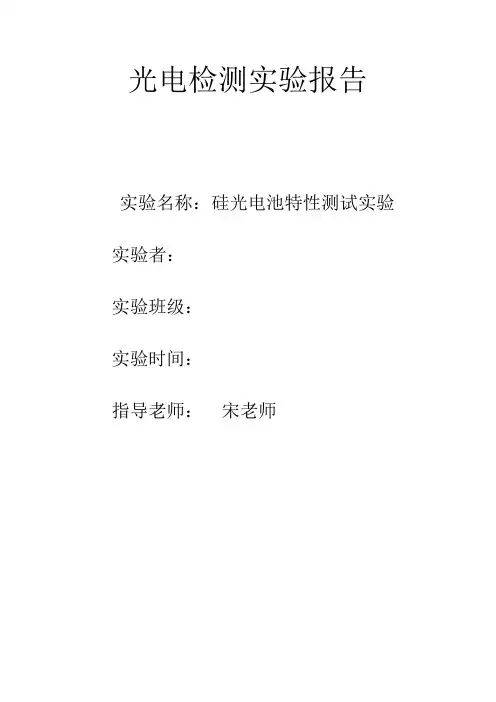

光电检测实验报告实验名称：硅光电池特性测试实验实验者：实验班级：实验时间：指导老师：宋老师一：实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池负载特性测试实验5、硅光电池光谱特性测试实验三、实验仪器1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验步骤1、硅光电池短路电流特性测试：（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

（2）“光照度调节”调到最小，连接好光照度计，直流电源调至最小，打开照度计，此时照度计的读数应为0。

（3）“光源驱动单元”的三掷开关BM2拨到“静态”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。

（4）按图2-11所示的电路连接电路图（5）记录下此时的电流表读数I即为硅光电池短路电流。

图2-11 硅光电池短路电流特性测试2、硅光电池开路电压特性测试（1）组装好光通路组件，将照度计显示表头与光通路组件照度计探头输出正负极对应相连（红为正极，黑为负极），将光源调制单元J4与光通路组件光源接口使用彩排数据线相连。

（2）“光照度调节”调到最小，连接好光照度计，直流电源调至最小，打开照度计，此时照度计的读数应为0。

（3）“光源驱动单元”的三掷开关BM2拨到“静态”，将拨位开关S1拨上，S2，S3，S4，S5，S6，S7均拨下。

（4）按图2-12所示的电路连接电路图（5）记录下此时电压表的读数u即为硅光电池开路电压。

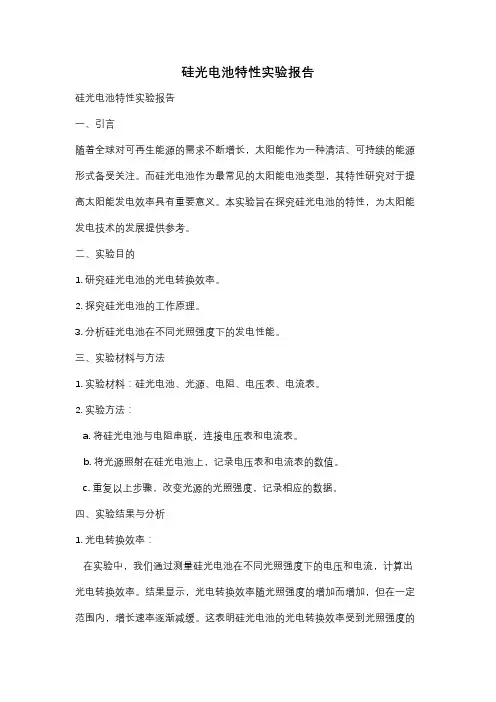

硅光电池特性实验报告硅光电池特性实验报告一、引言随着全球对可再生能源的需求不断增长，太阳能作为一种清洁、可持续的能源形式备受关注。

而硅光电池作为最常见的太阳能电池类型，其特性研究对于提高太阳能发电效率具有重要意义。

本实验旨在探究硅光电池的特性，为太阳能发电技术的发展提供参考。

二、实验目的1. 研究硅光电池的光电转换效率。

2. 探究硅光电池的工作原理。

3. 分析硅光电池在不同光照强度下的发电性能。

三、实验材料与方法1. 实验材料：硅光电池、光源、电阻、电压表、电流表。

2. 实验方法：a. 将硅光电池与电阻串联，连接电压表和电流表。

b. 将光源照射在硅光电池上，记录电压表和电流表的数值。

c. 重复以上步骤，改变光源的光照强度，记录相应的数据。

四、实验结果与分析1. 光电转换效率：在实验中，我们通过测量硅光电池在不同光照强度下的电压和电流，计算出光电转换效率。

结果显示，光电转换效率随光照强度的增加而增加，但在一定范围内，增长速率逐渐减缓。

这表明硅光电池的光电转换效率受到光照强度的影响，但存在一定的限制。

2. 硅光电池的工作原理：硅光电池的工作原理基于光生电效应。

当光照射到硅光电池上时，光子与硅中的电子发生相互作用，导致电子从价带跃迁到导带，产生电流。

硅光电池中的p-n结构起到了分离电子和空穴的作用，使电子流向负极，空穴流向正极，从而产生电能。

3. 光照强度对发电性能的影响：实验结果显示，光照强度对硅光电池的发电性能具有明显影响。

随着光照强度的增加，硅光电池的电流和电压均增加，进而提高了发电效率。

然而，当光照强度超过一定阈值后，硅光电池的发电性能增长趋势趋于平缓。

这可能是由于光照过强导致光生电子和空穴的复合速度增加，从而限制了电流的进一步增加。

五、实验结论通过本实验的研究，我们得出以下结论：1. 硅光电池的光电转换效率受到光照强度的影响，但存在一定的限制。

2. 硅光电池的工作原理基于光生电效应，光照射到硅光电池上会产生电流。

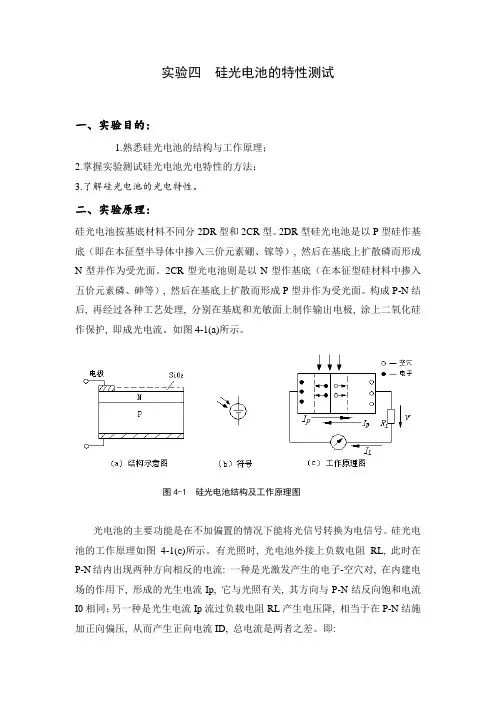

实验四硅光电池的特性测试一、实验目的:1.熟悉硅光电池的结构与工作原理；2.掌握实验测试硅光电池光电特性的方法；3.了解硅光电池的光电特性。

二、实验原理:硅光电池按基底材料不同分2DR型和2CR型。

2DR型硅光电池是以P型硅作基底（即在本征型半导体中掺入三价元素硼、镓等）, 然后在基底上扩散磷而形成N型并作为受光面。

2CR型光电池则是以N型作基底（在本征型硅材料中掺入五价元素磷、砷等）, 然后在基底上扩散而形成P型并作为受光面。

构成P-N结后, 再经过各种工艺处理, 分别在基底和光敏面上制作输出电极, 涂上二氧化硅作保护, 即成光电流。

如图4-1(a)所示。

图4-1 硅光电池结构及工作原理图光电池的主要功能是在不加偏置的情况下能将光信号转换为电信号。

硅光电池的工作原理如图4-1(c)所示。

有光照时, 光电池外接上负载电阻RL, 此时在P-N结内出现两种方向相反的电流: 一种是光激发产生的电子-空穴对, 在内建电场的作用下, 形成的光生电流Ip, 它与光照有关, 其方向与P-N结反向饱和电流I0相同；另一种是光生电流Ip流过负载电阻RL产生电压降, 相当于在P-N结施加正向偏压, 从而产生正向电流ID, 总电流是两者之差。

即:三、实验仪器及部件:光电池、直流稳压电源、采样电阻、照度测量器件、照度表、光源、微安表、F/V 表。

四、实验步骤:1.了解所需单元、部件在实验仪上的位置、观察光电池的结构。

2.测量光电池的短路电流:按图4-2接线, 装上光源, 对准光电池, 关闭发光管电源, 移出遮光罩, 光电池完全被遮盖, 微安表显示的电流值即为暗电流, 即照度为0时。

开启光源, 改变照度（方法如实验一）, 并记录电流表的读数填入下表, 作出照度—电流曲线。

表4-1 短路电流与光照度关系表照度（Lx ） 0 200 400 600 800 1000 电流（uA ）3.测量光电池的开路电压:按图4-3接线, 装上电源, 对准光电池, 关闭发光管电源, 移出遮光罩, 光电池完全被遮盖, 电压表显示的电压为照度为0时的电压。

大学物理硅光电池光照特性测试,数据excel,表格篇一：武汉职业技术学院光电11302硅光电池特性测试实验报告硅光电池特性测试实验报告组长：杨博组员：付中亮熊鹏郭晓峰指导教师：王凌波实验日期：2012年10月11日2012年10月16日提交日期：2012年11月11 日一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验三、实验仪器1、硅光电池综合试验仪1个2、光通路组件1只3、光照度计1台4、2#迭插头对10根5、2#迭插头对10根6、三相电源线1根7、实验指导书1本四、注意事项1、当电压表和电流表显示为“1—”是说明超过量程，应更换为合适量程；2、连线之前保证电源关闭；3、实验过程中，请勿同时拨开两种或两种的电源开关，这样会造成实验所测试的数据不准确。

五、实验步骤1、硅光电池短路电流特性测试2、硅光电池开路电压特性测试3、硅光电池光照特性数据分析得：光电池的短路电流与入射光照度成正比，而开路电压与光照度的对数成反比。

4、硅光电池伏安特性(注：电流单位：uA电压单位：mV) 100LX300Lx500Lx0 -10电流（uA）硅光电池伏安特性曲线-20-30 -40 -50 -60数据分析得：在同一照度下，随着电阻的不断增大，硅光电池的电流不断减小，电压不断增大。

5、硅光电池负载特性测试R=510欧R=1K篇二：实验一常用光电子探测器件特性测试实验实验一常用光电子探测器件特性测试实验一.实验目的1.学习掌握光敏电阻、硅光电池、雪崩二极管的工作原理2.学习掌握光敏电阻、硅光电二极管、雪崩二极管的基本特性与测试方法3.了解光敏电阻、硅光电池、雪崩二极管的基本应用二．实验器材光电子探测实验箱、光敏电池、硅光电二极管、光照度计等。

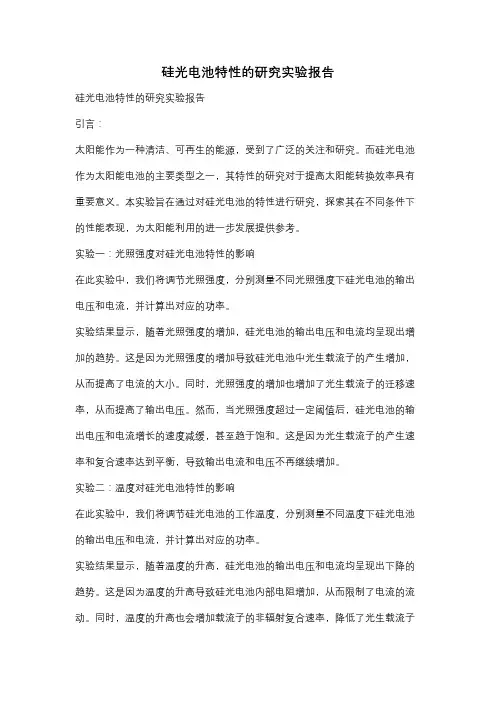

硅光电池特性的研究实验报告硅光电池特性的研究实验报告引言：太阳能作为一种清洁、可再生的能源，受到了广泛的关注和研究。

而硅光电池作为太阳能电池的主要类型之一，其特性的研究对于提高太阳能转换效率具有重要意义。

本实验旨在通过对硅光电池的特性进行研究，探索其在不同条件下的性能表现，为太阳能利用的进一步发展提供参考。

实验一：光照强度对硅光电池特性的影响在此实验中，我们将调节光照强度，分别测量不同光照强度下硅光电池的输出电压和电流，并计算出对应的功率。

实验结果显示，随着光照强度的增加，硅光电池的输出电压和电流均呈现出增加的趋势。

这是因为光照强度的增加导致硅光电池中光生载流子的产生增加，从而提高了电流的大小。

同时，光照强度的增加也增加了光生载流子的迁移速率，从而提高了输出电压。

然而，当光照强度超过一定阈值后，硅光电池的输出电压和电流增长的速度减缓，甚至趋于饱和。

这是因为光生载流子的产生速率和复合速率达到平衡，导致输出电流和电压不再继续增加。

实验二：温度对硅光电池特性的影响在此实验中，我们将调节硅光电池的工作温度，分别测量不同温度下硅光电池的输出电压和电流，并计算出对应的功率。

实验结果显示，随着温度的升高，硅光电池的输出电压和电流均呈现出下降的趋势。

这是因为温度的升高导致硅光电池内部电阻增加，从而限制了电流的流动。

同时，温度的升高也会增加载流子的非辐射复合速率，降低了光生载流子的寿命，导致输出电流减小。

此外，温度的升高还会增加硅光电池的本底电流，进一步降低了输出电流和电压。

实验三：光照强度和温度的联合影响在此实验中，我们将同时调节光照强度和温度，研究它们对硅光电池特性的联合影响。

实验结果显示，光照强度和温度的变化对硅光电池特性有着复杂的影响。

当光照强度较低且温度较高时，硅光电池的输出电流和电压均较低。

这是因为低光照强度下光生载流子的产生减少，而高温下电阻增加和非辐射复合速率增加导致电流和电压的降低。

相反，当光照强度较高且温度较低时，硅光电池的输出电流和电压均较高。

硅光电池的特性实验报告硅光电池的特性实验报告引言：在当今世界，对于可再生能源的需求日益增长。

太阳能作为一种绿色、清洁的能源，备受关注。

硅光电池作为太阳能转化装置的核心技术，其特性对于太阳能的利用效率至关重要。

本实验旨在研究硅光电池的特性，以期探索其在实际应用中的潜力。

实验目的：1. 研究硅光电池的电流-电压特性曲线，分析其转化效率；2. 探究硅光电池在不同光照强度下的性能变化；3. 分析硅光电池的温度特性，了解其在不同温度条件下的工作状态。

实验步骤：1. 实验仪器和材料准备：- 硅光电池样品- 多用途电子测试仪- 光源- 温度计2. 测量硅光电池的电流-电压特性曲线：将硅光电池连接到多用途电子测试仪，并将测试仪设置为电流-电压测量模式。

通过改变外接电压，记录电流和电压值，绘制出电流-电压特性曲线。

3. 测量硅光电池在不同光照强度下的性能：将硅光电池放置在不同距离光源的位置，并通过改变光源的亮度，记录电流和电压值。

比较不同光照强度下的电流和电压变化，分析硅光电池的性能。

4. 测量硅光电池的温度特性：将硅光电池放置在恒定的光照强度下，并通过改变环境温度，记录电流和电压值。

分析不同温度条件下硅光电池的工作状态和效率变化。

实验结果与分析：1. 电流-电压特性曲线：通过实验测量得到硅光电池的电流-电压特性曲线，该曲线呈现出典型的"正向偏压"和"反向偏压"特性。

在正向偏压下，随着外接电压的增加，电流逐渐增大；而在反向偏压下，电流基本保持为零。

通过分析电流-电压特性曲线，可以计算硅光电池的最大功率点，以评估其转化效率。

2. 光照强度对硅光电池性能的影响：实验结果显示，随着光照强度的增加，硅光电池的电流和电压均增加。

这是由于光照强度的增加导致硅光电池中的载流子数量增加，从而提高了电流和电压的输出。

然而，当光照强度达到一定值后，硅光电池的输出电流和电压趋于饱和，不再随光照强度继续增加。

硅光电池特性测试实验报告系别：电子信息工程系班级：光电08305班组长：祝李组员：贺义贵、何江武、占志武实验时间：2010年4月2日指导老师：王凌波2010.4.6目录一、实验目的二、实验内容三、实验仪器四、实验原理五、注意事项六、实验步骤七、实验数据及分析八、总结一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验设计实验1：硅光电池光控开关电路设计实验设计实验2：简易光照度计设计实验三、实验仪器1、硅光电池综合实验仪1个2、光通路组件1只3、光照度计1台4、2#迭插头对（红色，50cm）10根5、2#迭插头对（黑色，50cm）10根6、三相电源线1根7、实验指导书1本8、20M 示波器1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P 型材料空穴多电子少，而N 型材料电子多空穴少，结果P 型材料中的空穴向N 型材料这边扩散，N 型材料中的电子向P 型材料这边扩散，扩散的结果使得结合区两侧的P 型区出现负电荷，N 型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN 结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

硅光电池特性测试实验报告硅光电池特性测试实验报告系别：电子信息工程系班级：光电08305班组长：祝李组员：贺义贵、何江武、占志武实验时间：2010年4月2日指导老师：王凌波2010.4.6目录一、实验目的二、实验内容三、实验仪器四、实验原理五、注意事项六、实验步骤七、实验数据及分析八、总结一、实验目的1、学习掌握硅光电池的工作原理2、学习掌握硅光电池的基本特性3、掌握硅光电池基本特性测试方法4、了解硅光电池的基本应用二、实验内容1、硅光电池短路电路测试实验2、硅光电池开路电压测试实验3、硅光电池光电特性测试实验4、硅光电池伏安特性测试实验5、硅光电池负载特性测试实验6、硅光电池时间响应测试实验7、硅光电池光谱特性测试实验设计实验1：硅光电池光控开关电路设计实验设计实验2：简易光照度计设计实验三、实验仪器1、硅光电池综合实验仪 1个2、光通路组件 1只3、光照度计 1台4、2#迭插头对（红色，50cm） 10根5、2#迭插头对（黑色，50cm） 10根6、三相电源线 1根7、实验指导书 1本8、20M 示波器 1台四、实验原理1、硅光电池的基本结构目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。

零偏反偏正偏图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P型材料空穴多电子少，而N型材料电子多空穴少，结果P型材料中的空穴向N型材料这边扩散，N型材料中的电子向P型材料这边扩散，扩散的结果使得结合区两侧的P型区出现负电荷，N型区带正电荷，形成一个势垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在PN结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。

硅光电池特性实验硅光电池是一种能够将太阳能转化为电能的半导体器件。

在这个实验中，我们将探究硅光电池的特性，包括其随着光照强度、温度和负载电阻的变化，以及其I-V曲线和P-V 曲线。

实验材料：1.硅光电池2.台式数字万用表3.90W白色LED灯4.恒流源5.电阻箱实验步骤：1.电路连接：将硅光电池通过恒流源连接到数字万用表上，并用电阻箱连接一个负载电阻。

2.测量I-V曲线：将电路连接好后，使用数字万用表测量电路中的电流和电压，记录数据。

3.测量P-V曲线：根据上一步测量所获得的数据，计算出该电路对应的功率，并绘制出P-V曲线。

4.测量光照强度对硅光电池输出功率的影响：在不同光照强度下，使用相同的负载电阻测量输出功率，并绘制出曲线。

5.测量温度对硅光电池输出功率的影响：在不同温度下，使用相同的负载电阻测量输出功率，并绘制出曲线。

6.观察负载电阻对硅光电池输出功率的影响：在相同光照强度和温度下，使用不同的负载电阻测量输出功率，并绘制出曲线。

实验结果：1.I-V曲线和P-V曲线：随着电压的增加，电流也会逐渐增加，但当电压达到一定值后，电流增加缓慢。

而功率则是电流和电压的乘积，呈现出一个“山峰”状的曲线，当电压达到一个最大值后，功率也会达到最大值，随后急剧下降。

2.光照强度对输出功率的影响：当光照强度增加时，输出功率也会随之增加。

但是当光照强度超过一定范围后，输出功率不再增加，反而开始下降。

3.温度对输出功率的影响：随着温度的升高，输出功率逐渐下降。

这是因为高温会使硅光电池的导电能力下降，从而降低其输出功率。

4.负载电阻对输出功率的影响：负载电阻的变化会影响电路中的电流和电压，从而对输出功率产生影响。

当负载电阻较小时，电路的电流较大，但电压较小，这会导致输出功率较低。

而当负载电阻较大时，电路的电流较小，但电压较大，可以使输出功率达到最大值。

结论：通过本次实验，我们得到了以下结论：1.硅光电池的I-V曲线和P-V曲线呈现出一定规律性，当电压达到一定值后，电流增加缓慢，随后Gong率开始下降。

一、实验目的1. 了解硅光电池的工作原理及其应用。

2. 研究硅光电池的主要参数和基本特性。

3. 掌握硅光电池在不同光照条件下的性能变化。

二、实验原理硅光电池是一种将光能直接转换为电能的光电转换器。

当光照射到硅光电池的PN 结上时，会产生光生电子-空穴对，从而产生电流。

本实验主要研究硅光电池的照度特性、负载特性和光谱特性。

三、实验器材1. 硅光电池2. 照度计3. 可变电阻4. 电压表5. 电流表6. 稳压电源7. 光源（如白光光源）8. 单色光光源9. 光谱分析仪10. 记录仪四、实验步骤1. 照度特性实验(1) 将硅光电池置于不同照度条件下，记录对应的电压和电流值。

(2) 利用照度计测量不同照度下的光照强度。

(3) 绘制硅光电池的照度特性曲线。

2. 负载特性实验(1) 将硅光电池接上不同负载电阻，记录对应的电压和电流值。

(2) 绘制硅光电池的负载特性曲线。

3. 光谱特性实验(1) 将硅光电池分别置于白光光源和单色光光源下，记录对应的电压和电流值。

(2) 利用光谱分析仪分析硅光电池的光谱特性。

(3) 绘制硅光电池的光谱特性曲线。

五、实验结果与分析1. 照度特性实验结果显示，硅光电池的短路电流与照度呈线性关系，开路电压与照度呈非线性关系。

当光照强度增加时，短路电流和开路电压也随之增加。

2. 负载特性实验结果显示，硅光电池的伏安特性曲线由两个部分组成：反偏工作状态和无偏工作状态。

在反偏工作状态下，光电流与偏压、负载电阻几乎无关；在无偏工作状态下，光电流随偏压和负载电阻的增加而减小。

3. 光谱特性实验结果显示，硅光电池的光谱灵敏度与入射光的波长有关。

在可见光范围内，硅光电池的光谱灵敏度较高，而在红外和紫外区域，光谱灵敏度较低。

六、结论1. 硅光电池具有线性照度特性，短路电流与照度呈线性关系，开路电压与照度呈非线性关系。

2. 硅光电池的伏安特性曲线由反偏工作状态和无偏工作状态组成，反偏工作状态下光电流与偏压、负载电阻几乎无关，无偏工作状态下光电流随偏压和负载电阻的增加而减小。

硅光电池特性测试实验1 实验目的通过测试太阳能电池的短路电流、开路电压，绘制I-V特性曲线并计算填充因子，理解太阳能电池的工作原理及基本特性。

2实验原理目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电池是半导体光电探测器的一个基本单元，深入学习硅光电池的工作原理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池的机理。

2.1硅光电池的工作原理光电转换器件主要是利用物质的光电效应，即当物质在一定频率的照射下，释放出光电子的现象。

当光照射金、金属氧化物或半导体材料的表面时，会被这些材料内的电子所吸收，如果光子的能量足够大，吸收光子后的电子可挣脱原子的束缚而溢出材料表面，这种电子称为光电子，这种现象称为光电子发射，又称为外光电效应。

有些物质受到光照射时，其内部原子释放电子，但电子仍留在物体内部，使物体的导电性增强，这种现象称为内光电效应。

光电12二极管是典型的光电效应探测器。

当PN 结及其附近被光照射时，就会产生载流子（即电子-空穴对）。

结区内的电子-空穴对在势垒区电场的作用下，电子被拉向N 区，空穴被拉向P 区而形成光电流。

同时势垒区一侧一个扩展长度内的光生载流子先向势垒区扩散，然后在势垒区电场的作用下也参与导电。

当入射光强度变化时，光生载流子的浓度及通过外回路的光电流也随之发生相应的变化。

在入射光强度的很大动态范围内这种变化能保持较好的线性关系。

2.2 硅光电池的伏安特性硅光电池是一个大面积的光电二极管，其基本结构如上图所示，当半导体PN 结处于零偏或负偏时，在它们的结合面耗尽区存在一内电场。

当没有光照射时，光电二极管相当于普通的二极管。

其伏安特性是1eV kT s I I e ⎛⎫=- ⎪⎝⎭（1）3式(1)中I 为流过二极管的总电流，I s 为反向饱和电流，e 为电子电荷，k 为玻耳兹曼常量，T 为工作绝对温度，V 为加在二极管两端的电压。

对于外加正向电压，I 随V 指数增长，称为正向电流；当外加电压反向时，在反向击穿电压之内，反向饱和电流基本上是个常数当有光照时，入射光子将把处于介带中的束缚电子激发到导带，激发出的电子空穴对在内电场作用下分别飘移到N 型区和P 型区，当在PN 结两端加负载时就有一光生电流流过负载。

硅光电池特性实验(3000系列)一、实验目的：了解光电池的光照、光谱特性，熟悉其应用。

二、基本原理：光电池是根据光生伏特效应制成的，不需加偏压就能把光能转换成电能的p-n结的光电器件。

当光照射到光电池P-N结上时，便在P-N结两端产生电动势。

这种现象叫“光生伏特效应”，将光能转化为电能。

该效应与材料、光的强度、波长等有关。

三、需用器件与单元：主机箱中的0～20mA可调恒流源、转速调节0～24V电源、电流表、电压表；庶光筒、发光二极管；硅光电池、光电器件实验（一）模板、。

四、实验步骤1、光照特性（开路电压、短路电流）⑴、光电池在不同的照度下，产生不同的光电流和光生电动势。

它们之间的关系就是光照特性。

实验时，为了得到光电池的开路电压Voc和短路电流Is不要同时（同步）接入电压表和电流表，要错时（异步）接入电路来测量数据。

a、光电池的开路电压(Voc)实验：按图43—1安装接线（注意接线孔的颜色相对应即+、-极性相对应），发光二极管的输入电流根据实验四十光照度对应的(如下表43—1的照度值)电流值，读取电压表Voc的测量值填入表43—1中。

表43—1光电池的开路电压(Voc)实验数据图43—1 光电池的开路电压(Voc)实验接线图b、光电池的短路电流(Is)实验：按图43—2安装接线（注意接线孔的颜色相对应即+、-极性相对应），发光二极管的输入电压根据实验四十光照度对应的(如下表43—2的照度值)电压值，读取电流表Is的测量值填入表43—2中。

表43—2 光电池的短路电流(Is)实验数据图43—2光电池的短路电流(Is)实验接线图⑵、根据表43—1、43—2的实验数据作出图43—3特性曲线图。

Voc（mV） Is(mA)0 照度（Lx） 100图43—3光电池开路电压短路电流特性曲。
