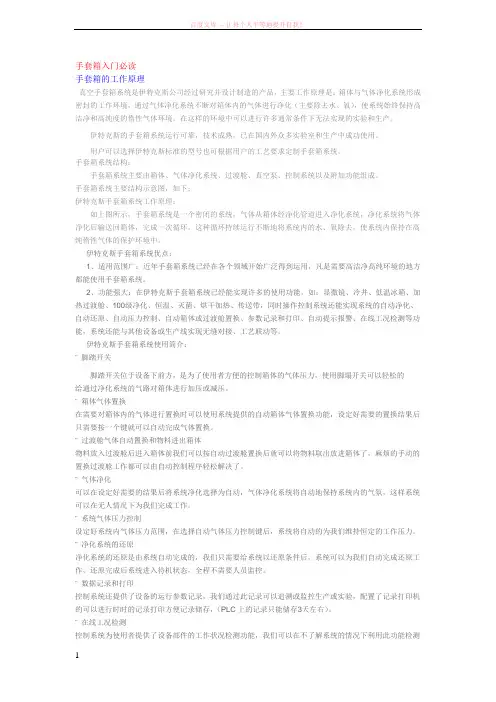

手套箱入门必读
手套箱的工作原理
真空手套箱系统是伊特克斯公司经过研究并设计制造的产品，主要工作原理是：箱体与气体净化系统形成密封的工作环境，通过气体净化系统不断对箱体内的气体进行净化（主要除去水、氧），使系统始终保持高洁净和高纯度的惰性气体环境。
在这样的环境中可以进行许多通常条件下无法实现的实验和生产。
伊特克斯的手套箱系统运行可靠，技术成熟，已在国内外众多实验室和生产中成功使用。
用户可以选择伊特克斯标准的型号也可根据用户的工艺要求定制手套箱系统。
手套箱系统结构：
手套箱系统主要由箱体、气体净化系统、过渡舱、真空泵、控制系统以及附加功能组成。
手套箱系统主要结构示意图，如下：
伊特克斯手套箱系统工作原理：
如上图所示，手套箱系统是一个密闭的系统，气体从箱体经净化管道进入净化系统，净化系统将气体净化后输送回箱体，完成一次循环。
这种循环持续运行不断地将系统内的水、氧除去，使系统内保持在高纯惰性气体的保护环境中。
伊特克斯手套箱系统优点：
1、适用范围广：近年手套箱系统已经在各个领域开始广泛得到运用，凡是需要高洁净高纯环境的地方都能使用手套箱系统。
2、功能强大：在伊特克斯手套箱系统已经能实现许多的使用功能，如：显微镜、冷井、低温冰箱、加热过渡舱、100级净化、恒温、灭菌、烘干加热、传送带，同时操作控制系统还能实现系统的自动净化、自动还原、自动压力控制、自动箱体或过渡舱置换、参数记录和打印、自动提示报警、在线工况检测等功能，系统还能与其他设备或生产线实现无缝对接、工艺联动等。
伊特克斯手套箱系统使用简介：
¨脚踏开关
脚踏开关位于设备下前方，是为了使用者方便的控制箱体的气体压力，使用脚塌开关可以轻松的
给通过净化系统的气路对箱体进行加压或减压。
¨箱体气体置换
在需要对箱体内的气体进行置换时可以使用系统提供的自动箱体气体置换功能，设定好需要的置换结果后只需要按一个键就可以自动完成气体置换。
¨过渡舱气体自动置换和物料进出箱体
物料放入过渡舱后进入箱体前我们可以按自动过渡舱置换后就可以将物料取出放进箱体了，麻烦的手动的置换过渡舱工作都可以由自动控制程序轻松解决了。
¨气体净化
可以在设定好需要的结果后将系统净化选择为自动，气体净化系统将自动地保持系统内的气氛，这样系统可以在无人情况下为我们完成工作。
¨系统气体压力控制
设定好系统内气体压力范围，在选择自动气体压力控制键后，系统将自动的为我们维持恒定的工作压力。
¨净化系统的还原
净化系统的还原是由系统自动完成的，我们只需要给系统以还原条件后，系统可以为我们自动完成还原工作，还原完成后系统进入待机状态，全程不需要人员监控。
¨数据记录和打印
控制系统还提供了设备的运行参数记录，我们通过此记录可以追溯或监控生产或实验，配置了记录打印机的可以进行时时的记录打印方便记录储存，（PLC上的记录只能储存3天左右）。
¨在线工况检测
控制系统为使用者提供了设备部件的工作状况检测功能，我们可以在不了解系统的情况下利用此功能检测设备的问题部件并准确的排除故障。
¨提示和报警功能
在使用设备过程中因为不熟悉使用规范或未使用过而出现的过失，系统会自动提示或警告，从而保证了设备的使用安全性和简单性。
¨远程服务功能
设备可通过模块与电话线连接，DELLIX技术中心可直接远程检测、故障诊断、维护和程序更新您的设备，更直接快速的为用户服务,使用此功能时需配备网络连接模块(该模块为选配件,如果没有也可以在当需要做远程服务时再装配)。
系统的结构
系统的密封性能优异，良好的密封性是保障设备使用性能和安全的关键，所以伊特克斯在这里做到一丝不苟。
手套箱系统的主体和需要与物料接触的表面由耐腐蚀不锈钢和合金材料制成，外表面进行喷塑处理，颜色为浅色。
机架和净化系统外壳为碳钢制作，外表面进行喷塑处理，颜色为浅色。
箱体为手套箱的工作部位，是一个密闭的空间，箱体内表面经砂面处理，整体平整光洁无死角。
系统结构和部件均是标准化设计，实现即拆即换。
关于手套箱中安装的“水分析仪”和“氧分析仪”。
[水分析仪]
它是测量、显示手套箱箱体内水分含量的精密仪器；
检测范围：0-1000ppm，最大精度为±0.1p pm。
[氧分析仪]
它是测量、显示手套箱箱体内氧气含量的精密仪器；
检测范围：0-1000ppm，最大精度为±0.1ppm。
特别说明：
1、如果不安装这两个仪器，那么手套箱系统工作时就不能检测和显示工作气氛中的水、氧含量；但不安装并不会影响手套箱系统本身对水、氧、有机溶剂的清除。
2、伊特克斯选用的水、氧分析仪均为进口优质品牌，我们可以为所配的水、氧分析仪提供每年一次的校正服务。
3、如果长时间不使用水、氧传感仪，请从手套箱上拆卸下来，包装好保存。
4、如果箱体内的化学药剂有强烈的挥发和腐蚀性，请在手套箱系统中安装单独的有机溶剂吸附系统，以保证水、氧传感仪不被腐蚀。
手套箱的安装环境及水、电、气三方面的具体要求
电源要求：220V、50HZ;
气源：
工作气体-惰性气体或氮气；
还原气体-惰性气体或N2与氢气的混合气体（氢气占5~10%其余为惰性气体或N2）；
控制气体-压力大于2.5Kg的压缩空气或惰性气体
我在实验过程中经常用到有机溶剂，这该怎么办？
有机溶剂的问题在手套箱使用的过程中经常会碰到，尤其是在锂电池的制造和电解液配制生产
中，这个问题最为突出，还有其他的一些化学实验也会用到有机溶剂。
有机溶剂本身对净化功能不会
有太大的影响，主要是对水氧分析仪有影响，而且可能很短时间内就会损坏水氧探头。
如果水氧探头
因为有机溶剂而损坏，供货商一般不予提供水氧探头的维护和更换，目前水氧探头遭有机溶剂损坏的
情况很多，是一种普遍存在的技术问题，鉴于这种情况我们公司配“有机溶剂吸附器”供选用。
这种
吸附器采用活性炭吸附技术，将有机溶剂吸附器设成回路，在气体通过净化系统以前把有机气体处理
掉，这样可以收到比较好的效果。
手套箱使用中的注意事项
1、请使用AC 220V－50HZ 的电源供电, 同时注意设备的接地良好。
2、建议使用H2含量为5％－10％的混合气源。
H2含量低于5％，系统还原效果差；H2含量高于10％，可能会产生爆炸。
3、使用的气源（混合气体或惰性气体）请保证其压力值X的范围如下：3kg ≤X≤30 kg （3bar≤X≤30bar；
0.3MPA≤X≤3MPA ）；当气源的压力值低于3 kg时，系统不工作；当气源的压力值高于30 kg时，管道可能会破裂。
4、气体净化系统补水箱内必须保证有充足的循环冷却水，否则系统工作时会产生高温。
冷却水的水源禁止使用冰盐水或其他腐蚀性的液体。
建议使用普通的自来水。
5、不得击打、不得用利器划伤箱体玻璃面板。
6、不得对真空手套箱箱体进行抽真空或充高正压，箱体承受压力范围为：-3000Pa～+3000Pa。
7、在对过渡舱抽真空时必须将过渡舱内门、外门，过渡舱上的阀门以及过渡舱与箱体连接的阀门全部关闭（除“过渡舱真空阀”），以免使箱体形成负压而损坏箱体。
8、过渡舱内门和外门不得同时打开,以免外部气体直接扩散到箱体内,破坏洁净环境。
9、在开启过渡舱内门前必须先保证过渡舱和箱体之间的压力达到了平衡，否则过渡舱门无法开启，如强行开启会严重损坏过渡舱密封圈。
10、大过渡舱门要完全打开后才能推动门杆把门打开,以免擦刮破坏密封胶圈。
11、对过渡舱抽真空时,必须保证过渡舱内没有放置密闭常压（易碎）容器，以免损坏。
12、在对气体净化系统进行还原处理时必须保证有混合气体和惰性气体气源，否则不能启动系统的还原程序。
13、气体净化系统在进行净化程序时必须保证箱体与气体净化系统之间的连接管道是畅通的。
14、气体净化系统的冷却水出口必须为常开，不得安装阀门或堵上。
15、气体净化系统的废气排出口应单独连接，将废气排出室外或妥善处理。
16、真空泵在使用时须按说明书上的要求操作并保证有足够的真空泵油。
当真空泵油需要添加或更换时，请使用我公司提供的真空泵专用油或该真空泵的原装真空泵油。
特别说明：
真空手套箱是按标准生产的，其内部环境有严格的要求。
如果用户在生产中需要改造设备或改变真空手套箱的用途，用户应事先和伊特克斯专业人员取得联系，征求我司意见后再作变更；不得擅自更改，否则由此造成的后果，伊特克斯不承担任何责任。
