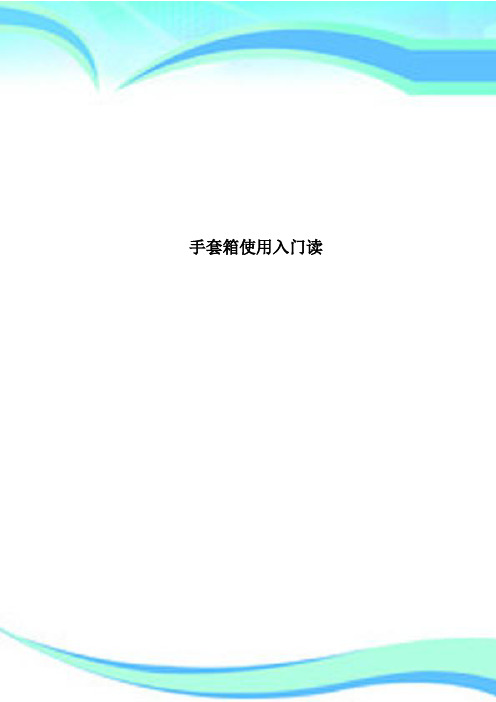

手套箱使用入门读————————————————————————————————作者：————————————————————————————————日期：手套箱入门必读手套箱的工作原理真空手套箱系统是伊特克斯公司经过研究并设计制造的产品，主要工作原理是：箱体与气体净化系统形成密封的工作环境，通过气体净化系统不断对箱体内的气体进行净化（主要除去水、氧），使系统始终保持高洁净和高纯度的惰性气体环境。
在这样的环境中可以进行许多通常条件下无法实现的实验和生产。
伊特克斯的手套箱系统运行可靠，技术成熟，已在国内外众多实验室和生产中成功使用。
用户可以选择伊特克斯标准的型号也可根据用户的工艺要求定制手套箱系统。
手套箱系统结构：手套箱系统主要由箱体、气体净化系统、过渡舱、真空泵、控制系统以及附加功能组成。
手套箱系统主要结构示意图，如下：伊特克斯手套箱系统工作原理：如上图所示，手套箱系统是一个密闭的系统，气体从箱体经净化管道进入净化系统，净化系统将气体净化后输送回箱体，完成一次循环。
这种循环持续运行不断地将系统内的水、氧除去，使系统内保持在高纯惰性气体的保护环境中。
伊特克斯手套箱系统优点：1、适用范围广：近年手套箱系统已经在各个领域开始广泛得到运用，凡是需要高洁净高纯环境的地方都能使用手套箱系统。
2、功能强大：在伊特克斯手套箱系统已经能实现许多的使用功能，如：显微镜、冷井、低温冰箱、加热过渡舱、100级净化、恒温、灭菌、烘干加热、传送带，同时操作控制系统还能实现系统的自动净化、自动还原、自动压力控制、自动箱体或过渡舱置换、参数记录和打印、自动提示报警、在线工况检测等功能，系统还能与其他设备或生产线实现无缝对接、工艺联动等。
伊特克斯手套箱系统使用简介：¨脚踏开关脚踏开关位于设备下前方，是为了使用者方便的控制箱体的气体压力，使用脚塌开关可以轻松的给通过净化系统的气路对箱体进行加压或减压。
¨箱体气体置换在需要对箱体内的气体进行置换时可以使用系统提供的自动箱体气体置换功能，设定好需要的置换结果后只需要按一个键就可以自动完成气体置换。
手套箱操作注意事项
手套箱操作注意事项
1.手套箱使用前，首先，请检查显示器气体参数是否正常：
箱压约 0.5 m bar , 水含量<0.1ppm , 氧含量<0.1ppm 。
2.使用手套箱前，请将手、腕等部位的饰品，手表等物品取下，以免
划伤橡胶手套。
3.橡胶手套使用方法：先戴布手套，然后再穿戴橡胶手套，最后，
橡
胶手套外层再戴丁晴手套，防止样品污染橡胶手套。
3.打开气路控制阀，将样品仓充气到常压，置入样品，关闭舱门，在
操作屏上点选“真空泵”按钮，然后反复抽样品仓3次（每次气压
低于-1bar），再将样品放到手套箱中，最后，将样品仓抽真
空。
4.实验完成后，请还原手套箱内各个器具位置，保持箱内清洁，将实
验产生的垃圾取出。
5.最后，请将橡胶手套抽出手套箱，手套箱压力保持正压(约
0.5mbar),
检查样品仓是否已经抽真空（真空度小于-1bar），关闭气路阀门,关
闭手套箱真空泵与照明电源。
科学指南针-手套箱的使用规范及再生流程对于大多数从事电池研究的小伙伴来说，手套箱是必不可少的，而且手套箱比较脆弱容易损坏，无论是刺破手套还是水氧含量失控，都会导致实验无法继续。
因此，我们很有必要学习一下手套箱的使用规范并清楚如何对其进行再生。
手套箱使用及操作流程1、将称量好的极片和准备好的隔膜放入真空干燥箱烘干4小时左右，温度80摄氏度;2、将试验用的注射器拆装开，并附一张无尘纸放入鼓风干燥箱干燥2-4小时左右;3、预约实验，经过负责人允许方可实验，实验前后请记录水氧含量;4、实验前检查高纯氩气瓶的气量是否充足，并检查小过渡舱的内部盖是否有缝隙。
观测水和氧的含量是否正常(不同仪器水氧含量要求可能不太一样，我们实验室所用的布劳恩手套箱水氧含量都是在0.05ppm以下);注意：如果手套箱内要存放金属锂片，一定要使用高纯氩气(与5%氢气的混合气也是可以的)，不能使用氮气，金属锂会和氮气发生反应变黑，新手套箱调试后，由于箱体不具备除氮功能和可能在制造工厂用高纯氮调试，箱内会有残余氮气，先放少量金属锂片，观察是否变黑，如变黑，需用高纯氩气清洗5分钟，循环5分钟，反复多次，直到箱内金属锂不变黑为止;5、打开小过渡舱的外舱门，放入烘干好的极片、隔膜、注射器(注射器的针头应盖上盖，状态为拆分状态)及无尘纸一张。
注意：从外面向手套箱里面运送物品进行烘干处理;送入的物品如果是瓶装固体(非粉末)，注意瓶子不能盖盖子，防止抽真空时将盖子抽出，损坏器具，甚至发生危险，送入的物品如果是瓶装液体或粉末，瓶盖要盖紧(要求瓶子能耐压至少-0.01Mpa)，防止抽真空时损坏瓶子，物品散落在过渡室，过渡仓要抽气、补气(清洗)至少三次后方可送入手套箱内6、盖上外舱门，缓慢抽真空至-0.1MPa。
第一次抽真空时间为5-10min，当极片个数较多时理应延长抽真空的时间;第一次抽真空结束，缓慢回填工作气体至气压指数为0，并继续抽真空---回填气体2次。
Mikrouna手套箱操作及日常维护目录一、常用操作 (2)1、开机 (2)2、关机 (2)3、物品放入手套箱 (2)4、物品拿出手套箱 (3)5、清洗 (3)6、再生 (3)7、水探头清洗（仅限于可清洗的探头） (4)二、日常维护 (4)三、常见故障及解决办法 (5)一、常用操作1、开机1)打开主电源开关（红色）2)打开工作气减压阀（主阀门开到最大、副阀门开到0.4~0.6Mpa）3)启动循环（循环为24小时开启）。
4)启动分析仪（氧指标在水指标降到200ppm以下时开始显示）5)启动冷却水循环机（如果有的话）6)将箱体压力设置为：+1~+6mbar2、关机1)关闭水氧分析仪2)关闭循环3)关闭真空泵4)关闭冷却水循环机5)关闭工作气减压阀主阀6)关闭主电源开关3、物品放入手套箱1)给过渡舱补气、补气结束后关闭2)打开外舱门3)把物品放入舱内4)关闭外舱门5)抽气、补气各三次（液晶屏、密闭瓶子等不能抽太大负压的，可酌情减少抽气时间，增加抽气次数）6)打开内舱门7)取出物品8)关闭内舱门并随手抽一点负压PS：禁止将吸水性的物品如抹布、纸巾等直接放入，放入前先烘干！禁止在负压下试图打开内外舱门！禁止操作手套时手上带有戒指、手表等可破坏手套的物件。
