数字电子技术模拟试题4套

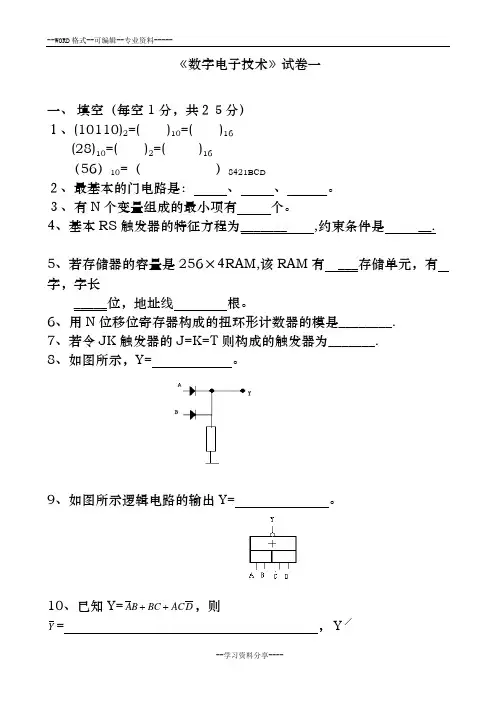

《数字电子技术》试卷一一、填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（）8421BCD２、最基本的门电路是：、、。

３、有N个变量组成的最小项有个。

4、基本RS触发器的特征方程为_______ ,约束条件是__.5、若存储器的容量是256×4RAM,该RAM有___存储单元，有字，字长_____位，地址线根。

6、用N位移位寄存器构成的扭环形计数器的模是________.7、若令JK触发器的J=K=T则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D+，则ACB A+BCY= ，Ｙ／＝。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。

二、化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A++++（２）Y ABC A B C=+++2、用卡诺图法化简下列逻辑函数（１）Y BCD BC ACD ABD=+++（２）(1,3,4,9,11,12,14,15)(5,6,7,13)Y=∑+∑m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）P Q A Q B Q C Q D CT 74LS161LDCPA B C D CrQ A、Q B 、Q C、Q D：数据输出端；A 、B、C、D：数据输入端；P、T：计数选通端；C：异步复位端；r五、某汽车驾驶员培训班结业考试，有三名评判员，其中A为主评判员，B、C为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、 填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

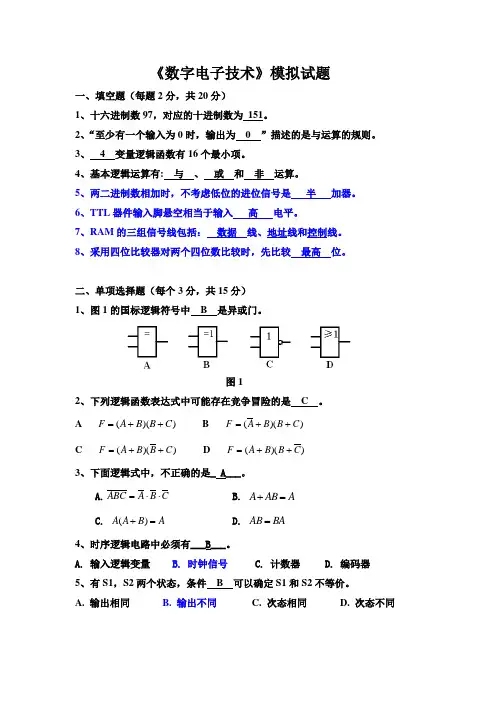

《数字电子技术》模拟试题一、填空题（每题2分，共20分）1、十六进制数97，对应的十进制数为 151。

2、“至少有一个输入为0时，输出为 0 ”描述的是与运算的规则。

3、 4 变量逻辑函数有16个最小项。

4、基本逻辑运算有: 与 、 或 和 非 运算。

5、两二进制数相加时，不考虑低位的进位信号是 半 加器。

6、TTL 器件输入脚悬空相当于输入 高 电平。

7、RAM 的三组信号线包括： 数据 线、地址线和控制线。

8、采用四位比较器对两个四位数比较时，先比较 最高 位。

二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 B 是异或门。

图12、下列逻辑函数表达式中可能存在竞争冒险的是 C 。

A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++=3、下面逻辑式中，不正确的是_ A___。

A.C B A ABC ⋅⋅=B. A AB A +=C. ()A A B A +=D. AB BA =4、时序逻辑电路中必须有___B___。

A. 输入逻辑变量 B. 时钟信号C. 计数器D. 编码器5、有S1，S2两个状态，条件 B 可以确定S1和S2不等价。

A. 输出相同B. 输出不同C. 次态相同D. 次态不同三、简答题（共10分）1、证明：B A B A A +=+（4分）解：B A B A B A AA +=+⋅=+⋅+）（）（）左边＝（1 2、某逻辑函数的真值表如表1所示，画出卡诺图。

（6分） 表1 某逻辑函数的真值表四、分析题（20分）图2分析图2所示电路的逻辑功能。

1）列出其时钟方程：（2分） CP1＝CP ↑；CP0＝CP ↑。

2）列出其驱动方程：（4分）J1＝Q0；K1＝ 1 ；J0＝1Q ；K0＝11Q X Q X +⋅或。

3）列出其输出方程：（1分） Z ＝XQ1Q04）求次态方程：（4分） 0111Q Q Q n =+；0Q 10110110Q X Q Q Q X Q Q Q n +⋅+⋅=+或5）作状态表及状态图（9分）Z五、波形题（10分）已知输入信号X，Y，Z的波形如图3所示，试画出++F⋅⋅=的波形。

可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。

2、将160个字符用二进制编码，至少需要（ ）位二进制码。

3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。

（直接用对偶规则和反演规则）。

4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。

5、连续异或1999个“1”的结果是（ ）。

6、如图D.1所示电路的输出函数F 为（ ）。

（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。

图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。

一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。

9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。

10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。

二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。

A、-29B、+13C、-13D、-32、下列说法正确的是（）。

A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。

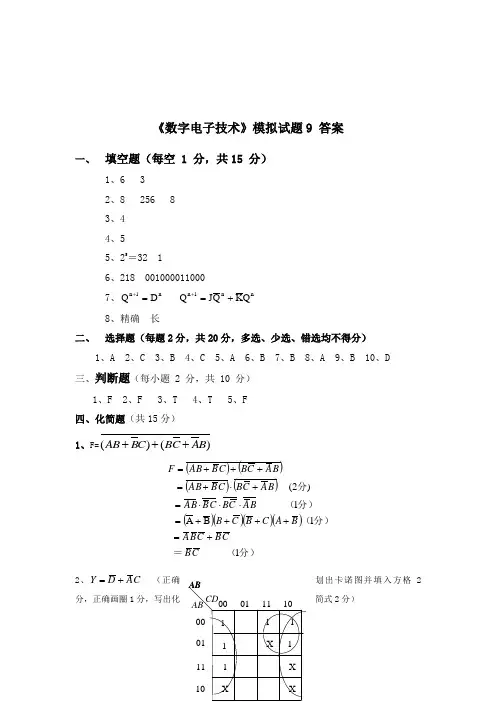

《数字电子技术》模拟试题9 答案一、 填空题（每空 1 分，共15 分）1、6 32、8 256 83、44、55、25＝32 16、218 0010000110007、n 1n D Q =+ n n 1n Q K Q J Q +=+ 8、精确 长二、 选择题（每题2分，共20分，多选、少选、错选均不得分）1、A2、C3、B4、C5、A6、B7、B8、A9、B 10、D 三、判断题（每小题 2 分，共 10 分）1、F2、F3、T4、T5、F四、化简题（共15分） 1、F=()()AB BC BC AB +++()()()()()()()()分）（＝分）（分）（分1 1B A 1 )2(C B C B C B A B A C B C B B A C B C B AB B A C B C B AB B A C B C B AB F +=++++=⋅⋅⋅=+⋅+=+++=2、C A D Y += （正确划出卡诺图并填入方格2分，正确画圈1分，写出化简式2分）3、Y=ABCD AB AD ABCD ABC ++++()∑=14,13,12,11,10,9,8m＝D A C A B A ++（正确划出卡诺图并填入方格2分，正确画圈1分，写出化简式2分）ABAB100CD 00111110011001111111五. 作图题（共10分，每题5分）1、QQ2、五、分析题（共 16分）1、驱动方程⎩⎨⎧=⊕=1010K Q X J n ⎩⎨⎧=⊕=111K Q X J n（2分） 状态方程()()n n n n n n n n n n n n nn QXQ Q Q X Q Q X QQ Q X Q Q X Q Q X Q 0111101011011+=⊕=+=⊕=++（2分）输出方程()01Q Q X Z ⊕= （2分）2、 状态转换表，如表所示。

（3分）3、 状态转换图，略。

（3分）4、这是一个3进制加减计数器，当X=0时为加计数器，计满后通过Z 向高位进位；X=1时为减计数器，计满后通过Z 向高位借位；能自启动。

《数字电子技术》模拟试题一、填空题（每题2分，共20分）1、十六进制数97，对应的十进制数为 （1） 。

2、“至少有一个输入为0时，输出为 （2） ”描述的是与运算的规则。

3、 （3） 变量逻辑函数有16个最小项。

4、基本逻辑运算有: （4） 、 （5） 和 （6） 运算。

5、两二进制数相加时，不考虑低位的进位信号是 （7） 加器。

6、TTL 器件输入脚悬空相当于输入 （8） 电平。

7、RAM 的三组信号线包括： （9） 线、地址线和控制线。

8、采用四位比较器对两个四位数比较时，先比较 （10） 位。

二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 （11） 是异或门。

图12、下列逻辑函数表达式中可能存在竞争冒险的是 （12） 。

A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++=3、下面逻辑式中，不正确的是_ （13）____。

A.C B A ABC ⋅⋅=B. A AB A +=C. ()A A B A +=D. AB BA =4、时序逻辑电路中必须有___（14）___。

A. 输入逻辑变量 B. 时钟信号C. 计数器D. 编码器5、有S1，S2两个状态，条件 （15） 可以确定S1和S2不等价。

A. 输出相同B. 输出不同C. 次态相同D. 次态不同三、简答题（共10分）1、证明：B A B A A +=+（4分）2、某逻辑函数的真值表如表1所示，画出卡诺图。

（6分） 表1 某逻辑函数的真值表A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 X 1 0 0 X 1 0 1 0 1 1 0 1 1 11X四、分析题（20分）图2分析图2所示电路的逻辑功能。

1）列出其时钟方程：（2分） CP1＝ ；CP0＝ 。

2）列出其驱动方程：（4分）J1＝ ；K1＝ ；J0＝ ；K0＝ 。

《数字电子技术》模拟试题一、填空题（每题2分，共20分）1、十六进制数97，对应的十进制数为 151。

2、“至少有一个输入为0时，输出为 0 ”描述的是与运算的规则。

3、 4 变量逻辑函数有16个最小项。

4、基本逻辑运算有: 与 、 或 和 非 运算。

5、两二进制数相加时，不考虑低位的进位信号是 半 加器。

6、TTL 器件输入脚悬空相当于输入 高 电平。

7、RAM 的三组信号线包括： 数据 线、地址线和控制线。

8、采用四位比较器对两个四位数比较时，先比较 最高 位。

二、单项选择题（每个3分，共15分） 1、图1的国标逻辑符号中 B 是异或门。

图12、下列逻辑函数表达式中可能存在竞争冒险的是 C 。

A ))((C B B A F ++= B ))((C B B A F ++= C ))((C B B A F ++= D ))((C B B A F ++=3、下面逻辑式中，不正确的是_ A___。

A.C B A ABC ⋅⋅=B. A AB A +=C. ()A A B A +=D. AB BA =4、时序逻辑电路中必须有___B___。

A. 输入逻辑变量 B. 时钟信号C. 计数器D. 编码器5、有S1，S2两个状态，条件 B 可以确定S1和S2不等价。

A. 输出相同 B. 输出不同 C. 次态相同 D. 次态不同三、简答题（共10分）1、证明：B A B A A +=+（4分）解：B A B A B A AA +=+⋅=+⋅+）（）（）左边＝（1 2、某逻辑函数的真值表如表1所示，画出卡诺图。

（6分） 表1 某逻辑函数的真值表四、分析题（20分）图2分析图2所示电路的逻辑功能。

1）列出其时钟方程：（2分） CP1＝CP ↑；CP0＝CP ↑。

2）列出其驱动方程：（4分）J1＝Q0；K1＝ 1 ；J0＝1Q ；K0＝11Q X Q X +⋅或。

Z3）列出其输出方程：（1分） Z ＝XQ1Q04）求次态方程：（4分） 0111Q Q Q n =+；0Q 10110110Q X Q Q Q X Q Q Q n +⋅+⋅=+或5）作状态表及状态图（9分）五、波形题（10分）已知输入信号X ，Y ，Z 的波形如图3所示，试画出Z Y X YZ X Z Y X XYZ F ⋅++⋅+=的波形。

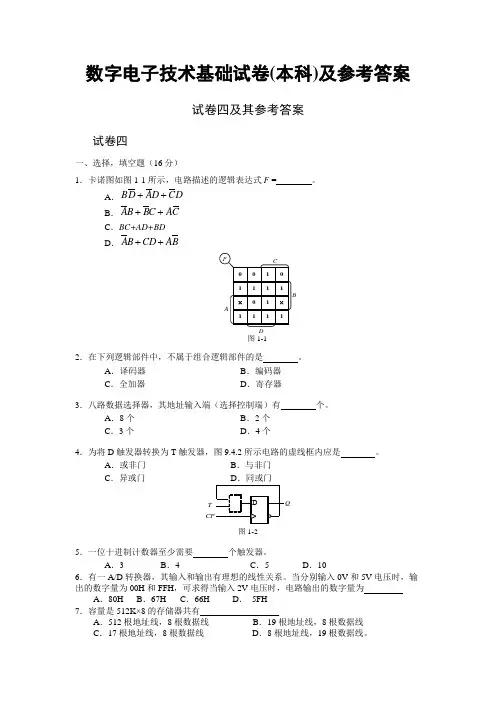

数字电子技术基础试卷(本科)及参考答案试卷四及其参考答案试卷四一、选择，填空题（16分）1．卡诺图如图1-1所示，电路描述的逻辑表达式F = 。

A ．D C D A DB ++ B ．C A C B B A ++ C ．BC+AD+BD D ．AB CD AB ++2．在下列逻辑部件中，不属于组合逻辑部件的是 。

A ．译码器B ．编码器C ．全加器D ．寄存器3．八路数据选择器，其地址输入端（选择控制端）有 个。

A ．8个B ．2个C ．3个D ．4个4．为将D 触发器转换为T 触发器，图9.4.2所示电路的虚线框内应是 。

A ．或非门B ．与非门C ．异或门 图1-25．一位十进制计数器至少需要 个触发器。

A ．3B ．4C ．5D ．106．有一A/D 转换器，其输入和输出有理想的线性关系。

当分别输入0V 和5V 电压时，输出的数字量为00H 和FFH ，可求得当输入2V 电压时，电路输出的数字量为A ．80HB ．67HC ．66HD ． 5FH 7．容量是512K×8的存储器共有A ．512根地址线，8根数据线B ．19根地址线，8根数据线C ．17根地址线，8根数据线D ．8根地址线，19根数据线。

8．在双积分A/D 转换器中，输入电压在取样时间T 1内的平均值V I 与参考电压V REF 应满足的条件是________。

A ．|V I |≥|V REF |B ．|V I |≤|V REF |C ．|V I |=|V REF |D ．无任何要求 二、（12分）电路及其输入信号A .B .C 的波形分别如图2所示。

试画出各的输出波形。

（设触发器初态为0）L 1A B L 2BAAB C图2三、（12分）由可编程逻辑阵列构成的组合逻辑电路如图3所示。

1．写出L 1、L 2的逻辑函数表达式； 2．列出输入输出的真值表； 3A B C L 1L 2四、(12分) 某组合逻辑电路的输入、输出信号的波形如图4所示。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

数字电子技术模拟试卷1一、填空题（共9小题，每空1分，共20分）1. 称为数字信号，把工作在数字信号下的电子电路叫做。

2. 如图1所示灯泡的控制电路，若以1表示开关闭合，0表示开关断开；以1表示灯亮，0表示灯灭。

则灯F与开关A、B的逻辑函数是。

3. 常用的逻辑函数化简方法有、。

图14. 十进制数100转换成自然二进制码是；若10000110为8421BCD码，则转换成十进制数是。

5. 列举四种典型的组合逻辑电路MSI器件、、、。

6. 组合逻辑电路与时序逻辑电路在逻辑功能上的区别是。

7. 列举两种典型的时序逻辑电路MSI器件、。

8. 施密特触发器的主要应用在、、。

9. DAC的内部组成部分为基准电压源（电流源）、、、和求和运算放大器。

二、单项选择题（共10小题，每小题3分，共30分）1. 十进制数89转换成8421BCD码是（）。

A. 10011000B. 00101001C. 01011001D. 100010012. 自然二进制码101010转换成三进制数是（）。

A. 3020B. 1320C. 1120D. 21103. 逻辑函数表达式F =A + BC的反函数是（）。

A. A +C BB. A B +A CC. A （B +C ）D. A +BC4. 如图2所示电路，其中的门电路是74系列TTL 门电路，则该图中门电路的输出状态是（ ）。

A. 高电平B. 低电平C. 时高时低D. 无法确定5. JK 触发器的特性方程是（ ）。

A. Q n+1 = J n Q +K Q nB. Q n+1 =J n Q +K Q nC. Q n+1 =J n Q +K Q nD. Q n+1 = J Q n +K n Q6. 如图3所示电路中，输出变量Y 与输入变量A 、B 、C 、D 之间的关系是 （ ）。

A. Y=A B+C DB. Y=AB ∙CDC. Y=AB +CDD. Y=CD AB ∙7. 如图4所示电路中，已知电源电压V DD = 10V ，二极管的正向导通压降为0.7V ，则输出变量Y 的逻辑式是（ ）。

数字电子技术模拟试题及参考答案多做一些模拟试题能帮助你更好地掌握数字电子技术课程的知识。

以下是要与大家分享的数字电子技术模拟试题，供大家参考!(每空3分，共15分)1.逻辑函数有四种表示方法，它们分别是( )、( )、( )和( )。

2.将xx个“1”异或起来得到的结果是( )。

3.由555定时器构成的三种电路中，( )和( )是脉冲的整形电路。

4.TTL器件输入脚悬空相当于输入( )电平。

5.根本逻辑运算有: ( )、( )和( )运算。

6.采用四位比拟器对两个四位数比拟时，先比拟( )位。

7.触发器按动作特点可分为根本型、( )、( )和边沿型;8.如果要把一宽脉冲变换为窄脉冲应采用 ( ) 触发器9.目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是( )电路和( )电路。

10.施密特触发器有( )个稳定状态.，多谐振荡器有( )个稳定状态。

11.数字系统按组成方式可分为、两种;12.两二进制数相加时，不考虑低位的进位信号是 ( ) 加器。

13.不仅考虑两个相加，而且还考虑相加的运算电路，称为全加器。

14.时序逻辑电路的输出不仅和有关，而且还与有关。

15.计数器按CP脉冲的输入方式可分为和。

16.触发器根据逻辑功能的不同，可分为、、、、等。

17.根据不同需要，在集成计数器芯片的根底上，通过采用、、等方法可以实现任意进制的技术器。

18.4. 一个 JK 触发器有个稳态，它可存储位二进制数。

19.假设将一个正弦波电压信号转换成同一频率的矩形波，应采用20. 把JK触发器改成T触发器的方法是。

21.N个触发器组成的计数器最多可以组成22.根本RS触发器的约束条件是23.对于JK触发器，假设J?K，那么可完成触发器的逻辑功能;假设J?K，那么可完成 D 触发器的逻辑功能。

(5分)：1、(11.001)2=( )16=( )102、(8F.FF)16=( )2=( )103、( 25.7)10=( )2=( )164、(+1011B)原码=( )反码=( )补码5、(-101010B)原码=( )反码=( )补码(5分)1、化简等式Y?ABC?ABC?ABCY?AB?AC?BCY?CD(A?B)?ABC?ACD，给定约束条件为：AB+CD=02 用卡诺图化简函数为最简单的与或式(画图)。

《数字电子技术基础》试题一一、 填空题（22分 每空2分）1、=⊕0A , =⊕1A 。

2、JK 触发器的特性方程为： 。

3、单稳态触发器中,两个状态一个为 态，另一个为 态.多谐振荡器两个状态都为 态， 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关，而与 电路原先状态 无关。

5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。

若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为 。

6、一个四选一数据选择器，其地址输入端有 个。

二、 化简题（15分 每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、 分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。

列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）A B C R Y G0 0 0 0 0 1 0 1 00 1 11 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 1 00 1 01 0 00 1 01 0 0 1 0 0 0 0 11）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、绿三个批示灯的 状态，“1”表示亮，“0”表示灭。

一、选择题（每题2分，共10题） 1: 下列数中,最大的数是 （ ）。

A ．( 65 ) 8 B ．( 111010 ) 2 C ．( 57 ) 10D ．( 3D ) 162：逻辑函数)(AB A F ⊕=，欲使1=F ，则AB 取值为（ ） A ．00 B ．01 C ．10 D ．11 3. 所谓三极管工作在饱和状态，是指三极管( )。

A 发射结正偏置，集电结反偏置 B 发射结正偏置，集电结正偏置 C 发射结反偏置，集电结正偏置 D 发射结反偏置，集电结反偏置 4：优先编码器的编码（ ）。

A 是唯一的B 不是唯一的C 有时唯一，有时不唯一D A 、B 、C 都不对5：四位比较器（74LS85）的三个输出信号A 〉B ，A=B ，A<B 中，只有一个是有效信号时，它呈现（ ）。

A 高电平B 低电平C 高阻D 任意电平 6：T 触发器特性方程( )。

A n n n TQ TQ Q +=+1B n n Q T Q =+1C n n n Q T Q T Q+=+1D n n Q Q =+17．五个D 触发器构成环形计数器，其计数长度为( )。

A.5 B.10 C.25 D.328．某移位寄存器的时钟脉冲频率为100K H Z ，欲将存放在该寄存器中的数左移8位，完成该操作需要（ ）时间。

A.10μS B.80μS C.100μS D.800m s9：四位DAC 和八位DAC 的输出最小电压一样大，那么他们的最大输出电压（ ）。

A 一样大 B 前者大于后者 C 后者大于前者 D 不确定10：若要设计一个脉冲序列为1101001110的序列脉冲发生器，应选用 个触发器。

A.2B.3C.4D.10 二、填空题（每题1分，共10题）1: 数字电路根据半导体的导电类型不同，可分为 （ ） 电路和 （ ） 电路。

2：逻辑函数=+++=B A B A B A B A Y （ ）3．CMOS 门电路的功耗随着输入信号频率的增加而 ( ) 。

模拟试题一一、选择填空(每空1分，共20分)1．纯洁的半导体喊〔〕。

掺进3价杂质元素形成的半导体喊〔〕，它要紧靠导电〔〕。

A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的〔〕运动较强，PN结变薄，结电阻较〔〕。

A．扩散B．漂移C．小D．大3．三极管有〔〕和〔〕两种载流子参与导电，故称作〔〕极型晶体管；而场效应管称作〔〕极型晶体管。

A．双极B．空穴C．单极D．自由电子4．负相应放大电路的含义是〔〕。

A．输出与输进之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输进信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平局部为40dB，当信号频率恰好是上限频率时，实际电压增益为〔〕。

A．43dB B．40dB C．37dB D．3dB6．通常在下面全然组态放大电路中，输进电阻最大的是〔〕；输出电阻最小的是〔〕；高频特性最好的电路是〔〕。

A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采纳直截了当耦合方式的缘故是〔〕。

A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采纳共集形式是为了使〔〕。

A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引进〔〕；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引进〔〕。

A．电压串联负相应B．电压并联负相应C．电流串联负相应D．电流并联负相应10．为了防止50Hz电网电压的干扰进进放大器，应选用〔〕滤波电路。

A．带阻B．带通C．低通D．有源11．直流稳压电源的全然组成有变压器、整流、〔〕、稳压。

A．对比B．滤波C．调整二、判定正误(每题2分，共10分)1．因为N型半导体的多子是自由电子，因此它带负电。

〔〕2．电路只要满足，就一定会产生正弦波振荡。

〔〕3．放大电路必须加上适宜的直流电源才能正常工作。

〔〕4．假设放大电路的放大倍数为负，那么引进的相应一定是负相应。
