一、电感式接近开关：只能检测金属物体1.工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由L C高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
2.工作流程方框图术语解释1.检测距离:动作距离是指检测体按一定方式移动时，从基准位置（接近开关的感应表面）到开关动作时测得的基准位置到检测面的空间距离。
额定动作距离指接近开关动作距离的标称值。
2.设定距离：接近开关在实际工作中整定的距离，一般为额定动作距离的0.8倍。
3.回差值:动作距离及复位距离之间的绝对值。
4.标准检测体：可使接近开关作比较的金属检测体。
本厂所采用的检测体为正方形的A3钢，厚度为1m m，所采用的边长是接近开关检测面的 2.5倍。
5.输出状态：分常开和常闭。
当无检测物体时，常开型的接近开关所接通的负载，由于接近开关内部的输出晶体管的截止而不工作，当检测到物体时，晶体管导通，负载得电工作。
6.检测方式：分埋入式和非埋入式。
埋入式的接近开关在安装上为齐平安装型，可及安装的金属物件形成同一表面，非埋入式的接近开关则需把感应头露出，以达到其长检测距离的目的。
7.响应频率f：按规定的1秒的时间间隔内，接近开关动作循环的次数。
响应时间t：接近开关检测到物体时间到接近开关出现电平状态翻转的时间之差。
可用公式换算t=1/f以NPN型输出的接近开关为例8.导通压降：既接近开关在导通状态时，开关内输出晶体管上的电压降。
9.输出形式：分n p n二线，n p n三线，n p n四线，p n p二线，p n p 三线，p n p四线，D C二线，A C二线，A C五线（自带继电器）等几种常用的形式输出。
注意事项1：当检测物体为非金属时，检测距离要减小，另外很薄的镀膜层也是检测不到的。
接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。
它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。
本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。
一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。
以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。
例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。
2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。
当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。
电感接近开关常用于金属物体的检测。
3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。
当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。
电容接近开关适用于非金属物体的检测。
4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。
它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。
光电接近开关适用于颜色、透明度不同的物体检测。
5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。
超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。
超声波接近开关适用于大距离、不受物体材料影响的检测。
二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。
以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。
根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。
霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔效应在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为H的霍尔电压U霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
(1)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
(2)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。
前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
用单片机测量电磁场1.硬件设计硬件电路应包括：单片机接口电路、设定值输入（工作点磁感应强度设定值）、检测信号输入、控制输出和显示等部分。

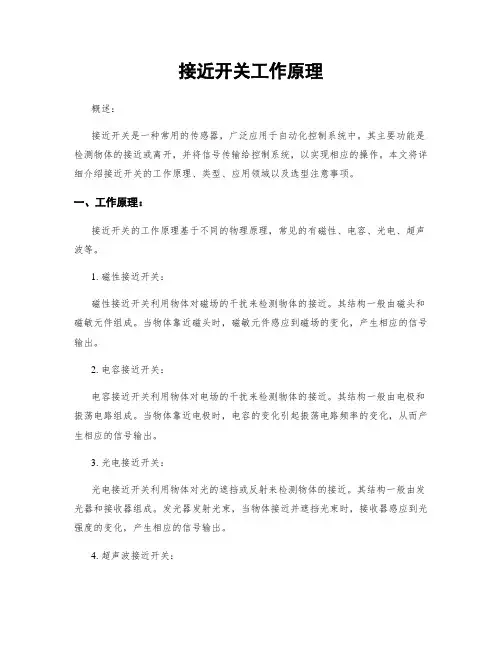

接近开关工作原理概述：接近开关是一种常用的传感器，广泛应用于工业自动化领域。
它能够检测物体的接近或离开，并将信号传递给控制系统。
本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。
一、工作原理：接近开关的工作原理基于不同的物理原理，主要包括磁性原理、电感原理、光电原理和超声波原理。
1. 磁性原理：磁性接近开关利用物体对磁场的影响来检测物体的接近或离开。
当物体靠近磁性接近开关时，物体会改变磁场的分布，从而引起接近开关内部的磁场变化，进而触发开关。
2. 电感原理：电感接近开关利用物体对感应电流的影响来检测物体的接近或离开。
当物体靠近电感接近开关时，物体会改变感应电流的分布，从而引起接近开关内部感应电流的变化，进而触发开关。
3. 光电原理：光电接近开关利用物体对光的遮挡来检测物体的接近或离开。
光电接近开关由发光器和接收器组成，当物体靠近开关时，会遮挡光线的传播路径，从而引起接收器接收到的光强度的变化，进而触发开关。
4. 超声波原理：超声波接近开关利用物体对超声波的反射来检测物体的接近或离开。
超声波接近开关由发射器和接收器组成，发射器发射超声波，当物体靠近开关时，超声波会被物体反射回来，接收器接收到反射回来的超声波信号，从而触发开关。
二、分类：根据接近开关的工作原理和结构特点，可以将接近开关分为磁性接近开关、电感接近开关、光电接近开关和超声波接近开关。
1. 磁性接近开关：磁性接近开关主要由磁场感应元件和输出开关组成。
它适用于检测金属物体，具有灵敏度高、可靠性好的特点。
常见的磁性接近开关有磁簧开关、霍尔元件开关等。
2. 电感接近开关：电感接近开关主要由线圈和输出开关组成。
它适用于检测金属物体，具有高频响应和抗干扰能力强的特点。
常见的电感接近开关有铁芯电感开关、无铁芯电感开关等。
3. 光电接近开关：光电接近开关主要由发光器、接收器和输出开关组成。
它适用于检测非金属物体，具有无触点、寿命长的特点。
常见的光电接近开关有光电传感器、光电开关等。
T30U 系列选型U -G A G E ®T30U 系列－既能模拟量输出，又能开关量输出的超声波传感器功能多样U-GAGE T30U 系列为超声传感器的多功能性设置了新标准：在同一个传感器中既包括开关量输出，又包括模拟量输出。
• 两种型号：NPN 或PNP 开关量输出，加上一个0 ~ 10V dc 或4 ~20mA 模拟量输出。
专利的超短“T ”型外壳T30U 为精巧、超短型的超声波传感器，检测头直径为30mm ，长度为竞争对手产品的一半。
• 四个LED 指示灯使您随时了解传感器的设置及工作状态• 红色LED 闪烁指示接收到的信号相对强度• 两个黄色LED 指示被测物位于检测窗口之间• T30U 数字滤波装置具有极强的抗干扰能力，并具有瞬时过压及反极性保护双开关量输出• 两个NPN 或两个PNP 开关量输出• 每路输出独立编程设定• 提供直接液位控制型号（泵入/泵出）按键编程设计，使调整更快、更容易、更安全T30U 可以简单地使用按钮在150mm - 1m (5.9” -39.4”) 或300mm - 2m (11.8” - 78.7” ) 范围内任意设定不同的检测窗口。
• 同竞争对手产品比较，T30U 设置过程更简便，只需三个步骤，即可完成设定。
• 用户还可以通过外部开关，计算机或控制器进行远程设定，更加方便、安全。
U-GAGE ®T30U 系列选型T30U 系列外形尺寸电缆式接插件式注：在电缆式产品型号后加W/30，电缆长度为9m ；接插件式产品需另购接插电缆† 技术参考资料请从 上下载T30U 系列选型U -G A G E ®U-GAGE ®T30U 系列选型–+NPNPNP* 4 - 20mA 或0 - 10V dc **最大100mA注：接线图同样适用于电缆式或QD 接插件式。
建议屏蔽线接地或电源负极T30U 系列接线图T30U系列波形图¶ˇ¶ˇ¶ˇ¶ˇU-GAGE T30U 有效波束，对于平板物体(典型)U-GAGE T30U 有效波束，对于柱形物体(典型)1米型2米型1米型2米型模拟量+开关量双开关量–+NPNPNPT30U 系列附件选型U -G A G E ®电缆：PVC 封套，聚氨酯镀铬黄铜连接螺母导线：20或22高柔性连接线，PVC 绝缘，镀金触点工作温度：-40°C ~ +90°C （-40°~ +194°F ）电压等级：250V ac/300V dcT30U 系列选型U-GAGE®12.7 mm(0.50")Q45U 系列选型U -G A G E ®只需按一按键• 即可在100mm 到3000mm 检测距离间进行窗口设定• 微处理器控制的“示教”模式可以方便地设定检测窗口，只需将被测物置于检测位置第一设定点，点击一下按键，再将被测物置于检测位置第二设定点，点击按键即可。

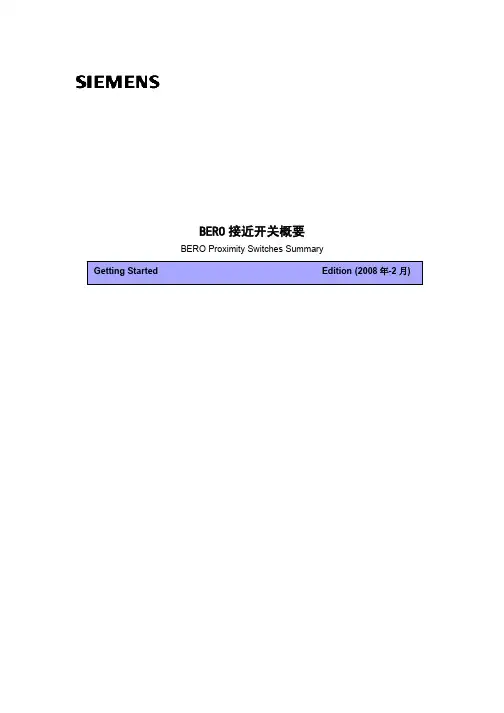

BERO接近开关概要BERO Proximity Switches Summary摘要BERO接近开关为无接触式电子开关，根据物理原理的不同可分为超声波传感器、光电接近开关、电感式接近开关和电容式接近开关四种。
本文将对各种开关的工作原理、应用、种类、参数、安装以及订货等做简单的概述。
关键词BERO 接近开关Key WordsBERO Proximity switchesA&D Service & Support Page 2-27目 录BERO接近开关概要 (1)一、3RG7 系列 Opto-BERO 光电开关 (5)1.1、光电开关工作原理 (5)1.2、安装 (6)1.3、传感器系列与订货信息 (8)二、3RG6 系列 BERO 超声波式接近开关 (10)2.1、工作原理 (10)2.2、应用 (11)2.3、SONPROG (11)2.4、同步： (12)2.5、分类： (12)2.6、防爆保护 (14)2.7、安装 (14)2.8、传感器系列与订货信息 (15)三、BERO-3RG4 系列电感式接近开关 (17)3.1、工作原理与应用 (17)3.2、产品特点 (17)3.3、电缆： (18)3.4、最小安装间隙： (18)3.5、种类 (18)四、BERO 3RG16 电容式接近开关 (21)4.1、应用 (21)4.2、工作原理 (21)4.3、3RG16 开关特点: (22)4.4、电气连接 (22)五、IQ Sense (22)5.1、IQ-Sense 的突出特点 (22)5.2、设置与编程 (23)5.3、EMC (23)5.4、IQ-Sense类型 (24)5.5、IQ Sense模板 (26)附录－推荐网址 (27)A&D Service & Support Page 3-27BERO接近开关概要产品样本下载路径：/download/自动化系统\工厂自动化传感器自动化控制系统，产品生产线，需要对位置、距离、高度等进行检测，丰富的 BERO 传感器系列总能够为您提供合适的解决案而不管您的具体应用如何。
