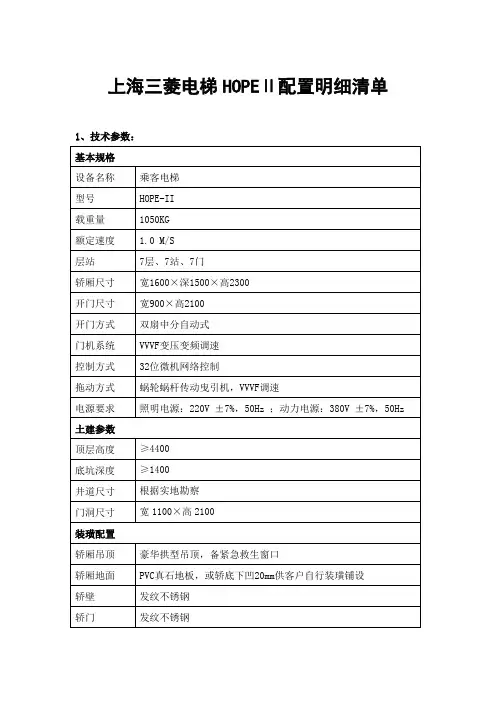

上海三菱电梯HOPEⅡ配置明细清单

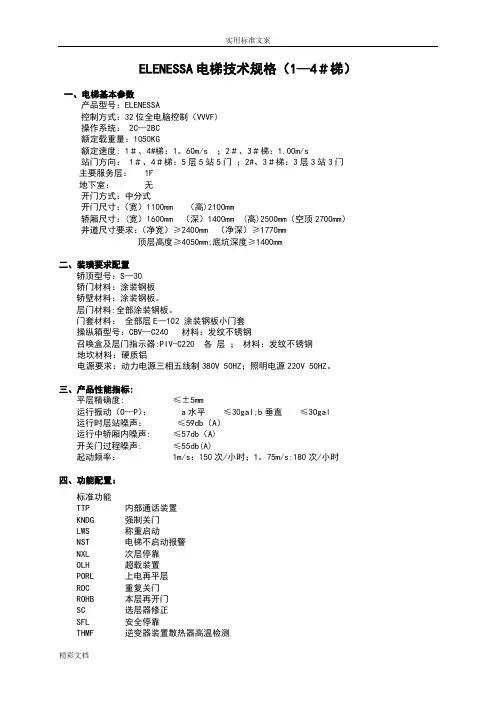

ELENESSA电梯技术规格（1—4＃梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF)操作系统： 2C—2BC额定载重量：1050KG额定速度: 1＃、4#梯：1。

60m/s ；2＃、3＃梯：1.00m/s站门方向： 1＃、4＃梯：5层5站5门；2#、3＃梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：（宽）1100mm （高)2100mm轿厢尺寸：(宽）1600mm （深）1400mm (高)2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm;底坑深度≥1400mm二、装璜要求配置轿顶型号：S—30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料:全部涂装钢板。

门套材料：全部层E—102 涂装钢板小门套操纵箱型号：CBV—C240 材料：发纹不锈钢召唤盒及层门指示器:PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标:平层精确度: ≤±5mm运行振动（O—P）： a水平≤30gal;b垂直≤30gal运行时层站噪声：≤59db（A）运行中轿厢内噪声: ≤57db（A)开关门过程噪声: ≤55db(A)起动频率： 1m/s：150次/小时；1。

75m/s:180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持(开门按钮型)PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO—A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

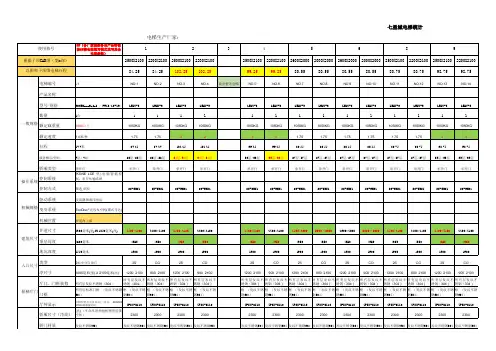

七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。

1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。

2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。

者按规定比1000KG高，请备注说明。

层高度有和要求，请说明。

小为2600，普通客梯井道宽度最小2050，深度最小2090。

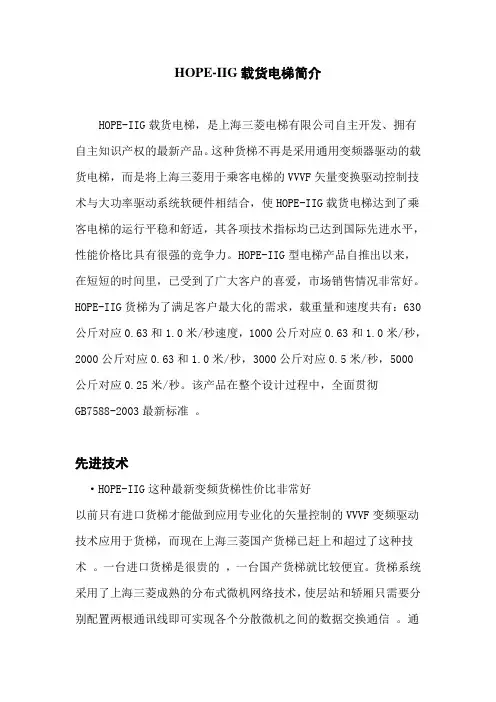

HOPE-IIG载货电梯简介HOPE-IIG载货电梯，是上海三菱电梯有限公司自主开发、拥有自主知识产权的最新产品。

这种货梯不再是采用通用变频器驱动的载货电梯，而是将上海三菱用于乘客电梯的VVVF矢量变换驱动控制技术与大功率驱动系统软硬件相结合，使HOPE-IIG载货电梯达到了乘客电梯的运行平稳和舒适，其各项技术指标均已达到国际先进水平，性能价格比具有很强的竞争力。

HOPE-IIG型电梯产品自推出以来，在短短的时间里，已受到了广大客户的喜爱，市场销售情况非常好。

HOPE-IIG货梯为了满足客户最大化的需求，载重量和速度共有：630公斤对应0.63和1.0米/秒速度，1000公斤对应0.63和1.0米/秒，2000公斤对应0.63和1.0米/秒，3000公斤对应0.5米/秒，5000公斤对应0.25米/秒。

该产品在整个设计过程中，全面贯彻GB7588-2003最新标准。

先进技术·HOPE-IIG这种最新变频货梯性价比非常好以前只有进口货梯才能做到应用专业化的矢量控制的VVVF变频驱动技术应用于货梯，而现在上海三菱国产货梯已赶上和超过了这种技术。

一台进口货梯是很贵的，一台国产货梯就比较便宜。

货梯系统采用了上海三菱成熟的分布式微机网络技术，使层站和轿厢只需要分别配置两根通讯线即可实现各个分散微机之间的数据交换通信。

通过VVVF矢量控制技术与大功率驱动系统的软硬件相结合，使货梯达到了乘客电梯的运行平稳和舒适。

由于采用了模块化变频系统结构，大大提高了驱动系统的维修方便性。

另外，采用无连杆交流变频变压驱动的门机系统，将客梯的同步带门机技术运用于载货电梯中，提高了开关门运行的安全可靠性，也使货梯的门机系统更具有人性化特点。

所以国产货梯比进口货梯更具有性价比优势，拥有优越性价比的上海三菱货梯产品必然是货梯客户的第一选择。

·矢量控制的交流变频变压（VVVF）调速技术，是整台货梯强健的心脏。

三菱电梯是全世界首家成功地将此技术应用于电梯领域并由此开创电梯驱动新纪元的公司。

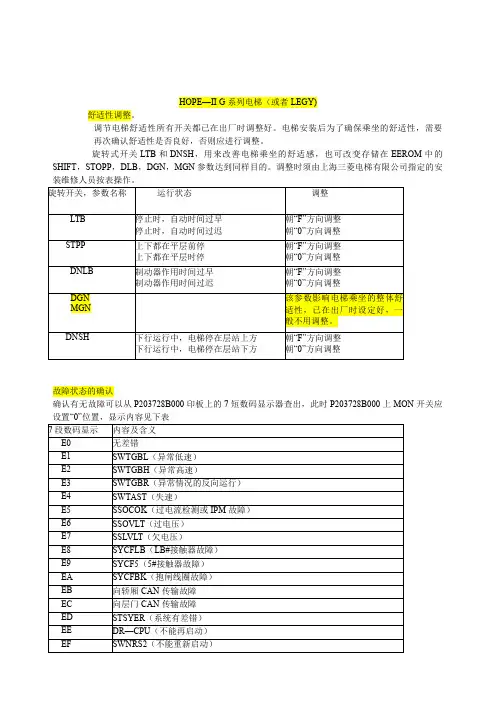

HOPE—II G系列电梯（或者LEGY)舒适性调整。

调节电梯舒适性所有开关都已在出厂时调整好。

电梯安装后为了确保乘坐的舒适性，需要再次确认舒适性是否良好，否则应进行调整。

旋转式开关LTB和DNSH，用来改善电梯乘坐的舒适感，也可改变存储在EEROM中的SHIFT，STOPP，DLB，DGN，MGN参数达到同样目的。

调整时须由上海三菱电梯有限公司指定的安装维修人员按表操作。

旋转开关，参数名称运行状态调整LTB停止时，自动时间过早停止时，自动时间过迟朝“F”方向调整朝“0”方向调整STPP上下都在平层前停上下都在平层时停朝“F”方向调整朝“0”方向调整DNLB制动器作用时间过早制动器作用时间过迟朝“F”方向调整朝“0”方向调整DGN MGN 该参数影响电梯乘坐的整体舒适性，已在出厂时设定好，一般不用调整。

DNSH下行运行中，电梯停在层站上方下行运行中，电梯停在层站下方朝“F”方向调整朝“0”方向调整故障状态的确认确认有无故障可以从P203728B000印板上的7短数码显示器查出，此时P203728B000上MON开关应设置“0”位置，显示内容见下表7段数码显示内容及含义E0无差错E1SWTGBL（异常低速）E2SWTGBH（异常高速）E3SWTGBR（异常情况的反向运行）E4SWTAST（失速）E5SSOCOK（过电流检测或IPM故障）E6SSOVLT（过电压）E7SSLVLT（欠电压）E8SYCFLB（LB#接触器故障）E9SYCF5（5#接触器故障）EA SYCFBK（抱闸线圈故障）EB向轿厢CAN传输故障EC向层门CAN传输故障ED STSYER（系统有差错）EE DR—CPU（不能再启动）EF SWNRS2（不能重新启动）开关功能印板开关功能正常状态P203728B000↑+TCA顶层呼叫中间位置↓+TCA底层呼叫↑+MCA电梯轿厢上行中间位置↓+MCA电梯轿厢下行BOOR/RST DOOR（向上）：切断门机电源RST（向下）：CPU复位中间位置DCB/FMS DCB（向下）：关门FMS（向下）：电梯写层中间位置MNTWENMNT（中间位置）WEN（向下）：允许EEPROM写入修正一般方在中间位置LDO/LD1将负载存人并显示出来中间位置RSWDNSH调整减速开始点8SHIFT调整电梯停靠前的舒适性8MON功能控制开关安装：6运行：8称量数据的写入再住钢丝绳张力变化，称量装置部件更换后，应作一次称量数据的修正写入，当执行称量数据写入时，应根据流程写入。

七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。

1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。

2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。

者按规定比1000KG高，请备注说明。

层高度有和要求，请说明。

小为2600，普通客梯井道宽度最小2050，深度最小2090。

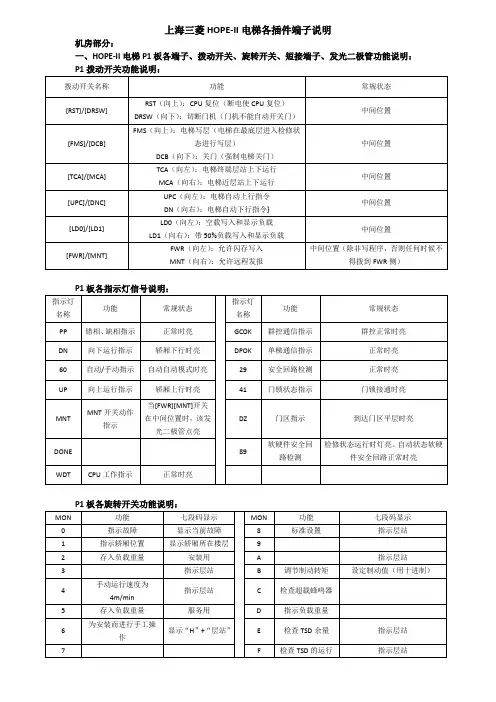

上海三菱HOPE-II电梯各插件端子说明
机房部分：
一、HOPE-II电梯P1板各端子、拨动开关、旋转开关、短接端子、发光二极管功能说明：
注：
安全回路说明：
从电源板UX插件B02脚输出+DC125~135V到控制柜CG插件A01脚（79），然后到随行电缆下轿厢操纵箱急开关RUN-STOP（71）→紧急出口停止开关E.EXIT（72）→轿顶安全开关SAF →回到控制柜CG插件B0脚→机房急停开关RUN-STOP→到W1板CE插件B01脚（73）→W1板DF插件A01脚→到底坑紧急出口开关E.EXIT→底坑停止开关PIT STOP SW（75A）→缓冲器开关PSE→下终端极限位开关DOT→上终端极限开关（UOT）→到W1板DF插件A02脚（77）→W1板PG插件A02脚→控制柜KB插件B02脚→限速器开关GOV→盘车手轮开关Hand wheel switch→控制柜KB插件B03脚→W1板PG插件A03脚（29）（78）→89继电器。

↓控制柜CG
插件A03（78）→轿门锁
门锁回路说明：
从控制柜CG插件A03脚（78）→轿门锁GS→CG插件A02脚→W1板CE插件A02脚（G4）→DF插件A03脚→厅门锁开关回路DS→W1板DF插件B01脚（D41）→W1板PG插件A04脚→PG插件A05脚（41G）。

上海三菱HOPE-II电梯各插件端子说明
机房部分：
一、HOPE-II电梯P1板各端子、拨动开关、旋转开关、短接端子、发光二极管功能说明：
注：
安全回路说明：
从电源板UX插件B02脚输出+DC125~135V到控制柜CG插件A01脚（79），然后到随行电缆下轿厢操纵箱急开关RUN-STOP（71）→紧急出口停止开关E.EXIT（72）→轿顶安全开关SAF →回到控制柜CG插件B0脚→机房急停开关RUN-STOP→到W1板CE插件B01脚（73）→W1板DF插件A01脚→到底坑紧急出口开关E.EXIT→底坑停止开关PIT STOP SW（75A）→缓冲器开关PSE→下终端极限位开关DOT→上终端极限开关（UOT）→到W1板DF插件A02脚（77）→W1板PG插件A02脚→控制柜KB插件B02脚→限速器开关GOV→盘车手轮开关Hand wheel switch→控制柜KB插件B03脚→W1板PG插件A03脚（29）（78）→89继电器。

↓控制柜CG
插件A03（78）→轿门锁
门锁回路说明：
从控制柜CG插件A03脚（78）→轿门锁GS→CG插件A02脚→W1板CE插件A02脚（G4）→DF插件A03脚→厅门锁开关回路DS→W1板DF插件B01脚（D41）→W1板PG插件A04脚→PG插件A05脚（41G）。

三菱电梯封线一览表型号上限位下限位上极限下极限安全回路厅门轿门HOPE上限位：线号420—81 插件DF-PB03 DA-PA01下限位：线号420—82 插件DF-PB03 DA-PA02上极限：线号76-77 插件DF-PA01 DF-PA02下极限：线号75A-76 插件DF-PA01 DF-PA02安全回路：线号79-78 插件CG-PA03 KB-JB03厅门：线号122-120 插件DF-PA03 DF-PB01轿门：线号79-G4 插件CG-PA01 CG-PA02GPS-CRGPS-2上限位：线号420—81 插件DF-PB03 DA-PA01下限位：线号420—82 插件DF-PB03 DA-PA02上极限：线号76-77 插件DF-PA01 DF-PA02下极限：线号75-76 插件DF-PA01 DF-PA02安全回路：线号79-78 插件CG-PA03 KB-JB03厅门：线号122-120 插件DF-PA03 DF-PB01轿门：线号79-G4 插件CE-PA01 CE-PA02老GPS-3上限位：线号420—81 插件DB-PA03 DAA-PA01下限位：线号420—82 插件DB-PA03 DAA-PA02上极限：线号76-77 插件DH-J02 DH-J10下极限：线号75-76 插件DH-J02 DH-J10安全回路：线号79-78 插件KB-J01 KB-J08厅门：线号122-120 插件DH-J11 DH-J04轿门：线号79-G4 插件CH-J05 CH-J07新GPS-3上限位：线号420—81 插件DF-PA01 DA-PA01下限位：线号420—82 插件DF-PA01 DA-PA02上极限：线号76-77 插件DF-PA03 DF-PB02下极限：线号75-77 插件DF-PA03 DF-PB02安全回路：线号79-78 插件CE-PA02 KB-JB03厅门：线号122-120 插件DF-PA02 DF-PB03轿门：线号79-G4 插件CE-PA01 CE-PB02VF上限位：线号420—81 插件HTB-JA01 HTB-JA02下限位：线号420—82 插件HTB-JA01 HTB-JB02上极限：线号76-77 插件HTA-JB06 HTA-JB08下极限：线号75B-76 插件HTA-JB06 HTA-JB08安全回路：线号420-78 插件HTB-JA01 HTA-JB10 厅门：线号：420-D41 插件：HTB-JA01 HTBJA08。

高技术和各种功能的完美结合——HOPE-IIB系列电梯简介HOPE-IIB系列三菱病床梯将操作功能及装潢和谐地统一起来向医务人员、患者和来访人员奉献最优质服务环境。

HOPE-IIB乘梯感觉舒适开门平衡灵敏，轿厢设计柔和并带有曲面，根据人体工学设计出的波浪型操作屏，显示器大且易读。

我们的电梯系统以其优异性能、高可靠性、安全性节能等特点，博取了大楼业主和大楼用户的广泛赞誉。

VVVF控制拖动系统和门机驱动系统HOPE-IIB系列电梯高速运行时，乘客在轿厢中体验到平稳、宁静，就象在平地一样：进出电梯门时，门机的开户关闭，又象有一双无形的手操控着，极为轻柔、灵敏。

这来自一种完全成熟的变压变频(VVVF)逆变器控制技术。

上海三菱专用的VVVF逆变器，按照消除乘梯不适感的最佳速度变化曲线，精确调整电动机速度，令电梯启动、运行、停止时的速度变化，在人体感觉梯不适感的最佳速度变化曲线，精确调整电动机速度，令电梯启动、运行、停止时的速度变化，在人体感觉神经不知不觉中发生。

而通用逆变器的速度变化曲线，情况则大不相同。

上海三菱专用VVVF技术成熟的标志，还在于成功地用于电梯门的控制：电脑控制变压变频(VVVF)调速驱动门机，结合无连杆同步带式门机结构，实现了门机开闭的灵敏高效，并从根本上解决了门机事故频发的问题。

人工智能群控系统——AI—21HOPE-IIB系列电梯了解乘客候梯时的烦燥心理：它能对乘客的心理候梯时间进行评估，以提供最佳服务，令乘客感到更加满意。

HOPE-IIB系列电梯了解各类层的乘梯状况：它能对近期乘客的拥挤程度作出评估，并优先指派轿厢前往乘客拥挤的层站。

因为，HOPE-IIB系列电梯拥有先进的人工智能——AI—21群控系统。

这是一种智能型的专家电脑系统，为2~4台轿厢的电梯组群大楼专门设计。

大楼内交通量的各种信息数据，均会自动储存于系统之内，通过逻辑性和定性判断，监督分析大楼的交通和乘客状况，并按照评估结果，执行最佳的服务方案。
