快速傅里叶算法快速傅里叶算法（Fast Fourier Transform，FFT）是一种十分高效的离散傅里叶变换（Discrete Fourier Transform，DFT）算法。

它的效率在各种场合中被证明为远好于传统的DFT算法，占用的计算时间也更少。

这种算法在数字信号处理、音频压缩、图像处理、数据压缩、地震勘探、分子建模、遥感等领域中都可以发挥重要的作用。

因此，了解和掌握FFT算法对于科学计算和数据分析是非常有意义的。

傅里叶分析的基本概念傅里叶分析是一种将一个周期或非周期信号分解为若干个基本频率的信号的方法。

在这个过程中，一个连续的时间信号被分成一系列所谓的正弦波或余弦波。

这种方法适用于信号的处理，让人们能够理解事物如何被组成，以便更好地观察和控制这些信号。

在数字信号处理中，一个离散时间信号的傅里叶变换（DFT）是周期为N的复数序列，其中每一个元素都是一个基本频率的振幅，这里的基本频率是可以在一定周期内重复的赫兹频率。

然而，传统的DFT算法的计算量却是N^2（二次方级别），这对于大型数字信号的处理过程会带来巨大的计算负担。

FFT的发明在1965年，Caltech的物理学家J. W. Cooley和John Tukey发明了一个绝妙的数字信号算法——快速傅里叶变换算法。

这种算法利用对称性和重复性来减小计算量，使得N个点进行DFT只需要O(NlogN)的计算量。

由于它的速度比传统DFT快了许多，这种算法被称为“快速傅里叶变换”，简称FFT。

FFT算法原理FFT算法基于一个经典的数学定理，即“将一个长度为N的序列进行N次简单DFT变换，可以得到一个长度为N 的DFT变换”。

这个定理告诉我们，DFT可以通过分别对长度为N的较短序列进行DFT来实现。

由此可以看出，FFT算法的基本原理就是把一个大的DFT变换分解成许多个小的DFT变换，再利用其对称性和重复性来减少计算量。

FFT算法流程和优化FFT算法的基本流程分为两个阶段：分解和合并。

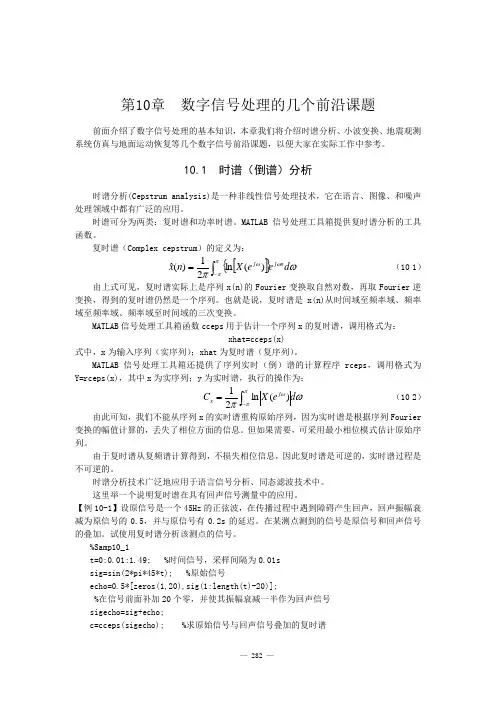

第10章 数字信号处理的几个前沿课题前面介绍了数字信号处理的基本知识，本章我们将介绍时谱分析、小波变换、地震观测系统仿真与地面运动恢复等几个数字信号前沿课题，以便大家在实际工作中参考。

10.1 时谱（倒谱）分析时谱分析(Cepstrum analysis)是一种非线性信号处理技术，它在语言、图像、和噪声处理领域中都有广泛的应用。

时谱可分为两类：复时谱和功率时谱。

MATLAB 信号处理工具箱提供复时谱分析的工具函数。

复时谱（Complex cepstrum ）的定义为：[]{}ωπωππωd ee X n xnj j ⎰-=)(ln 21)(ˆ （10-1）由上式可见，复时谱实际上是序列x(n)的Fourier 变换取自然对数，再取Fourier 逆变换，得到的复时谱仍然是一个序列。

也就是说，复时谱是x(n)从时间域至频率域、频率域至频率域、频率域至时间域的三次变换。

MATLAB 信号处理工具箱函数cceps 用于估计一个序列x 的复时谱，调用格式为：xhat=cceps(x)式中，x 为输入序列（实序列）；xhat 为复时谱（复序列）。

MATLAB 信号处理工具箱还提供了序列实时（倒）谱的计算程序rceps ，调用格式为Y=rceps(x)，其中x 为实序列；y 为实时谱，执行的操作为：ωπππωd eX C j x ⎰-=)(ln 21 （10-2）由此可知，我们不能从序列x 的实时谱重构原始序列，因为实时谱是根据序列Fourier变换的幅值计算的，丢失了相位方面的信息。

但如果需要，可采用最小相位模式估计原始序列。

由于复时谱从复频谱计算得到，不损失相位信息，因此复时谱是可逆的，实时谱过程是不可逆的。

时谱分析技术广泛地应用于语言信号分析、同态滤波技术中。

这里举一个说明复时谱在具有回声信号测量中的应用。

【例10-1】设原信号是一个45Hz 的正弦波，在传播过程中遇到障碍产生回声，回声振幅衰减为原信号的0.5，并与原信号有0.2s 的延迟。

实验14 快速傅里叶变换(FFT)(完美格式版，本人自己完成，所有语句正确，不排除极个别错误，特别适用于山大，勿用冰点等工具下载，否则下载之后的word 格式会让很多部分格式错误，谢谢)XXXX 学号姓名处XXXX一、实验目的1、加深对双线性变换法设计IIR 数字滤波器基本方法的了解。

2、掌握用双线性变换法设计数字低通、高通、带通、带阻滤波器的方法。

3、了解MA TLAB 有关双线性变换法的子函数。

二、实验内容1、双线性变换法的基本知识2、用双线性变换法设计IIR 数字低通滤波器3、用双线性变换法设计IIR 数字高通滤波器4、用双线性变换法设计IIR 数字带通滤波器三、实验环境MA TLAB7.0四、实验原理1、实验涉及的MATLAB 子函数（1）fft功能：一维快速傅里叶变换(FFT)。

调用格式：)(x fft y =；利用FFT 算法计算矢量x 的离散傅里叶变换，当x 为矩阵时，y 为矩阵x每一列的FFT 。

当x 的长度为2的幂次方时，则fft 函数采用基2的FFT 算法，否则采用稍慢的混合基算法。

),(n x fft y =；采用n 点FFT 。

当x 的长度小于n 时，fft 函数在x 的尾部补零，以构成n点数据；当x 的长度大于n 时，fft 函数会截断序列x 。

当x 为矩阵时，fft 函数按类似的方式处理列长度。

（2）ifft功能：一维快速傅里叶逆变换(IFFT)。

调用格式：)(x ifft y =；用于计算矢量x 的IFFT 。

当x 为矩阵时，计算所得的y 为矩阵x 中每一列的IFFT 。

),(n x ifft y =；采用n 点IFFT 。

当length(x)<n 时，在x 中补零；当length(x)>n 时，将x 截断，使length(x)＝n 。

（3）fftshift功能：对fft 的输出进行重新排列，将零频分量移到频谱的中心。

调用格式：)(x fftshift y =；对fft 的输出进行重新排列，将零频分量移到频谱的中心。

数字信号处理_快速傅里叶变换FFT实验报告快速傅里叶变换(FFT)实验报告1. 引言数字信号处理是一门研究如何对数字信号进行处理、分析和提取信息的学科。

傅里叶变换是数字信号处理中常用的一种方法，可以将信号从时域转换到频域。

而快速傅里叶变换(FFT)是一种高效的计算傅里叶变换的算法，广泛应用于信号处理、图象处理、通信等领域。

2. 实验目的本实验旨在通过编写程序实现快速傅里叶变换算法，并对不同信号进行频谱分析。

3. 实验原理快速傅里叶变换是一种基于分治策略的算法，通过将一个N点离散傅里叶变换(DFT)分解为多个较小规模的DFT，从而实现高效的计算。

具体步骤如下： - 如果N=1，直接计算DFT；- 如果N>1，将输入序列分为偶数和奇数两部份，分别计算两部份的DFT；- 将两部份的DFT合并为整体的DFT。

4. 实验步骤此处以C语言为例，给出实验的具体步骤：(1) 定义输入信号数组和输出频谱数组；(2) 实现快速傅里叶变换算法的函数，输入参数为输入信号数组和输出频谱数组；(3) 在主函数中调用快速傅里叶变换函数，得到输出频谱数组；(4) 对输出频谱数组进行可视化处理，如绘制频谱图。

5. 实验结果与分析为了验证快速傅里叶变换算法的正确性和有效性，我们设计了以下实验：(1) 生成一个正弦信号，频率为100Hz，采样频率为1000Hz，时长为1秒；(2) 对生成的正弦信号进行快速傅里叶变换，并绘制频谱图；(3) 生成一个方波信号，频率为200Hz，采样频率为1000Hz，时长为1秒；(4) 对生成的方波信号进行快速傅里叶变换，并绘制频谱图。

实验结果显示，对于正弦信号，频谱图中存在一个峰值，位于100Hz处，且幅度较大；对于方波信号，频谱图中存在多个峰值，分别位于200Hz的奇数倍处，且幅度较小。

这与我们的预期相符，说明快速傅里叶变换算法能够正确地提取信号的频谱信息。

6. 实验总结通过本次实验，我们成功实现了快速傅里叶变换算法，并对不同信号进行了频谱分析。

数字信号处理FFT频谱分析一、实验目的（1）在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉FFT子程序。

（2）熟悉应用FFT对典型信号进行频谱分析的方法。

（3）了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。

（4）熟悉应用FFT实现两个序列的线性卷积的方法。

（5）初步了解用周期图法做随机信号谱分析的方法。

二、实验原理1、对有限长序列，可以用离散傅里叶变换DFT。

不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列某(n)的长度为N时，它的DFT定义为某（k）某(n)W,WNeknNn0N1j2N逆变换为：1某(n)N某(k)Wk0N1knN有限长序列的DFT使其z变换在单位圆上的等距采样。

因此可用于序列的谱分析。

2、用FFT计算线性卷积用FFT可以实现两个序列的圆周卷积。

在一定的条件下，可以使圆周卷积等于线性卷积，一般情况，设两个序列的长度分别为N1和N2，要使圆周卷积等于线性卷积的充要条件是FFT的长度N大于等于N1加N2.对于长度不足N的序列，分别用FFT对它们补零延长到N。

三、实验内容1、已知有限长序列某(n)=[1,0.5,0,0.5,1,1,0.5,0],要求：①用FFT求该序列的DFT、IDFT图形②假设采样频率F=20Hz,序列长度N分别取8、32和64，用FFT计算其幅度频谱和相位频谱。

①程序实验截图：DFT、IDFT图形实验截图：幅度频谱和相位频谱。

2、用FFT计算下面连续信号的频谱，并观察不同的采样周期T和序列长度N值对频谱特性的影响。

程序：实验截图：3、已知序列某(n)=in(0.4n),1<n<15;y=0.9^n,1<n<20,用FFT实现快速卷积，并测试直接卷积和快速卷积的时间。

程序：实验截图：。

数字信号处理实验三--⽤FFT数字信号处理实验三--⽤FFT作谱分析XXXX ⼤学实验报告XXXX 年 XX ⽉ XX ⽇课程名称：数字信号处理实验名称：⽤FFT 作谱分析班级： XXXXXXXX 班学号： XXXXXXXX 姓名： XXXX实验三⽤FFT 作谱分析⼀、实验⽬的（1）进⼀步加深DFT 算法原理和基本性质的理解（因为FFT 只是DFT 的⼀种快速算法，所以FFT 的运算结果必然满⾜DFT 的基本性质）；（2）熟悉FFT 算法的原理；（3）学习⽤FFT 对连续信号和时域离散信号进⾏谱分析的⽅法分析误差及其原因，以便在实际中正确应⽤FFT 。

⼆、实验内容（1）x(n)={1 0≤n ≤50 其他构造DFT 函数计算x(n)的10点DFT ，20点DFT并画出图形；（2）利⽤FFT 对下列信号逐个进⾏谱分析并画出图形 a 、x 1(n)=R 4(n)； b 、x 2(n)=cos π4n ； c 、x 3(n)=sin π8n以上3个序列的FFT 变换区间N=8，16（2）设⼀序列中含有两种频率成份，f1=2HZ,f2=2.05HZ,采样频率取为fs ＝10HZ ，即 )/2sin()/2sin()(2 1ssf n f f n f n x ππ+=要区分出这两种频率成份，必须满⾜N>400,为什么？a.取x(n)(0≤n<128)时，计算x(n)的DFT X(k)b.将a 中的x （n ）以补零⽅式使其加长到0≤n<512，计算X(k)c.取x(n)( 0≤n<512)，计算X(k)（3）令)()()(32n x n x n x +=⽤FFT 计算16点离散傅⽴叶变换并画出图形，分析DFT 的对称性（4）)()()(32n jx n x n x +=⽤FFT 计算16点离散傅⽴叶变换并画出图形，分析DFT 的对称性三、实验代码（1）1、代码function [Xk]=dft(xn,N)n=[0:1:N-1];k=[0:1:N-1]; WN=exp(-j*2*pi/N); nk=n'*k; WNnk=WN.^nk; Xk=xn*WNnk; %离散傅⽴叶变换⽅法定义N=10; %10点DFT n1=[0:N-1];x1=[ones(1,6),zeros(1,N-6)]; %⽣成1⾏6列的单位矩阵和1⾏N-6列的0矩阵Xk1=dft(x1,N); %10点DFT figure(1);subplot(2,1,1);stem(n1,x1); %画⽕柴图xlabel(‘n’);ylabel(‘x(n)’);subplot(2,1,2);stem(n1,abs(Xk1));xlabel(‘n’);ylabel(‘x(n)’);N=20;n2=[0:N-1];x2=[ones(1,6),zeros(1,14)];Xk2=dft(x2,N);figure(2);subplot(2,1,1);stem(n2,x2);xlabel(‘n’);ylabel(‘x(n)’);subplot(2,1,2);stem(n2,abs(Xk2));xlabel(‘n’);ylabel(‘x(n)’);2、运⾏结果图1 10点DFT图2 20点DFT3、结果分析定义x(n)的N 点DFT 为由定义知：DFT 具有隐含周期性，周期与DFT 的变换长度N ⼀致，这说明，变换长度不⼀样，DFT 的结果也不⼀样（2）1、代码10)()(10-≤≤=∑-=N k W n x k X N n nkNNjN eW π2-=其中N=64;n=[0:N-1];x1=[ones(1,4),zeros(1,N-4)];%定义x1(n)=R4(n)x2=cos((pi/4)*n); %定义nx2(n)=cosπ4x3=sin((pi/8)*n); %定义nx3(n)=sinπ8y1=fft(x1);y2=fft(x2);y3=fft(x3); %分别进⾏DFTfigure(1);m1=abs(y1);subplot(2,1,1); %绘制x1(n)的图形stem(n,x1);subplot(2,1,2); %绘制x1(n)的DFT图形stem(n,m1)figure(2);m2=abs(y2);subplot(2,1,1);stem(n,x2); %绘制x2(n)的图形subplot(2,1,2);stem(n,m2);%绘制x1(n)的DFT图形figure(3);m3=abs(y3);subplot(2,1,1);stem(n,x3); %绘制x3(n)的图形subplot(2,1,2);stem(n,m3); %绘制x1(n)的DFT图形2、运⾏结果图3 x1(n)的DFT前后图形图4 x2(n)的DFT 前后图形图 5 x3(n)的DFT前后图形3、结果分析由图可以看出，离散序列的DFT与对应连续函数的FT有对应关系，不同之处在于DFT的结果是离散的，⽽FT的结果是连续的，再者，DFT结果与DFT 的变换长度N有关。

数字信处理实验三用F F T对信作频谱分析实验报告Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】实验三：用FFT对信号作频谱分析实验报告一、实验目的与要求学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT。

二、实验原理用FFT对信号作频分析是学习数字信号处理的重要内容，经常需要进行分析的信号是模拟信号的时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D和分析误差。

频谱分辨率直接和FFT的变换区间N有关，因为FFT能够实现的频率分辨率是2π/N，因此要求2π/N小于等于D。

可以根据此式选择FFT的变换区间N。

误差主要来自于用FFT作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N较大时，离散谱的包络才能逼近连续谱，因此N要适当选择大一些。

三、实验步骤及内容（含结果分析）1）对以下序列进行FFT分析：选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

程序：(1)选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

x1n=[ones(1,4)];%产生R4(n)序列向量X1k8=fft(x1n,8);%计算x1n的8点DFTX1k16=fft(x1n,16);%计算x1n的16点DFT%以下绘制幅频特性曲线N=8;f=2/N*(0:N-1);figure(1);subplot(1,2,1);stem(f,abs(X1k8),'.');%绘制8点DFT的幅频特性图title('(1a)8点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(1,2,2);stem(f,abs(X1k16),'.');%绘制8点DFT的幅频特性图title('(1a)16点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');%x2n和x3nM=8;xa=1:(M/2);xb=(M/2):-1:1;x2n=[xa,xb];%产生长度为8的三角波序列x2(n)x3n=[xb,xa];X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);figure(2);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X2k8),'.');%绘制8点DFT的幅频特性图title('(2a)8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');subplot(2,2,3);stem(f,abs(X3k8),'.');%绘制8点DFT的幅频特性图title('(3a)8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X2k16),'.');%绘制8点DFT的幅频特性图title('(2a)16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');subplot(2,2,4);stem(f,abs(X3k16),'.');%绘制8点DFT的幅频特性图title('(3a)16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');【实验结果】(2)对以下周期序列进行谱分析：x4(n)=cos[(π/4)*n]x5(n)=cos[(π/4)*n]+cos[(π/8)*n]选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

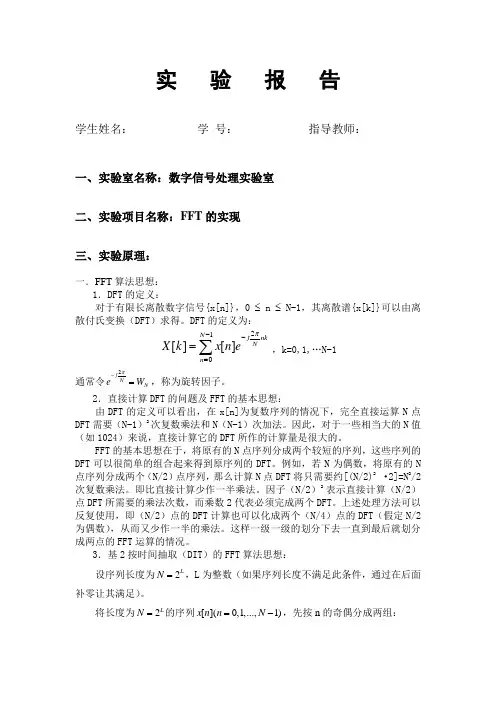

实 验 报 告学生姓名： 学 号： 指导教师：一、实验室名称：数字信号处理实验室 二、实验项目名称：FFT 的实现 三、实验原理：一．FFT 算法思想：1．DFT 的定义：对于有限长离散数字信号{x[n]}，0 ≤ n ≤ N-1，其离散谱{x[k]}可以由离散付氏变换（DFT ）求得。

DFT 的定义为：21[][]N jnkNn X k x n eπ--==∑，k=0,1,…N-1通常令2jNN eW π-=，称为旋转因子。

2．直接计算DFT 的问题及FFT 的基本思想：由DFT 的定义可以看出，在x[n]为复数序列的情况下，完全直接运算N 点DFT 需要（N-1）2次复数乘法和N （N-1）次加法。

因此，对于一些相当大的N 值（如1024）来说，直接计算它的DFT 所作的计算量是很大的。

FFT 的基本思想在于，将原有的N 点序列分成两个较短的序列，这些序列的DFT 可以很简单的组合起来得到原序列的DFT 。

例如，若N 为偶数，将原有的N点序列分成两个（N/2）点序列，那么计算N 点DFT 将只需要约[(N/2)2 ·2]=N 2/2次复数乘法。

即比直接计算少作一半乘法。

因子（N/2）2表示直接计算（N/2）点DFT 所需要的乘法次数，而乘数2代表必须完成两个DFT 。

上述处理方法可以反复使用，即（N/2）点的DFT 计算也可以化成两个（N/4）点的DFT （假定N/2为偶数），从而又少作一半的乘法。

这样一级一级的划分下去一直到最后就划分成两点的FFT 运算的情况。

3．基2按时间抽取（DIT ）的FFT 算法思想：设序列长度为2L N =，L 为整数（如果序列长度不满足此条件，通过在后面补零让其满足）。

将长度为2L N =的序列[](0,1,...,1)x n n N =-，先按n 的奇偶分成两组：12[2][][21][]x r x r x r x r =+=，r=0,1,…,N/2-1DFT 化为：1/21/212(21)0/21/21221200/21/211/22/2[]{[]}[][2][21][][][][]N N N nk rk r kNNNn r r N N rk k rkNNNr r N N rk k rkN NN r r X k D FT x n x n Wx r Wx r W x r W W x r W x r WWx r W ---+===--==--=====++=+=+∑∑∑∑∑∑∑上式中利用了旋转因子的可约性，即：2/2rkrkNN W W =。

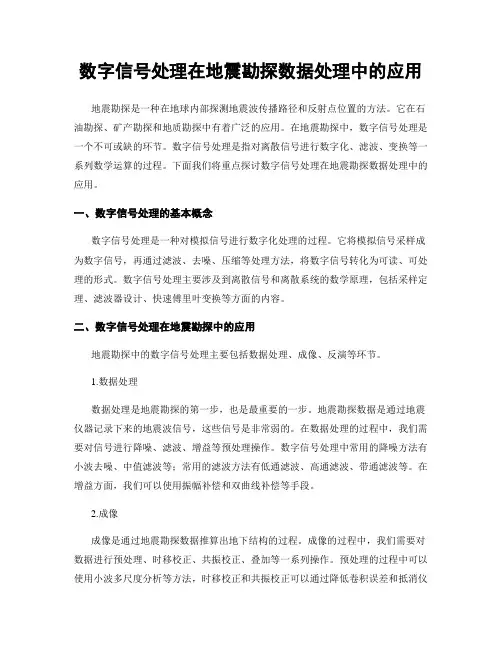

数字信号处理在地震勘探数据处理中的应用地震勘探是一种在地球内部探测地震波传播路径和反射点位置的方法。

它在石油勘探、矿产勘探和地质勘探中有着广泛的应用。

在地震勘探中，数字信号处理是一个不可或缺的环节。

数字信号处理是指对离散信号进行数字化、滤波、变换等一系列数学运算的过程。

下面我们将重点探讨数字信号处理在地震勘探数据处理中的应用。

一、数字信号处理的基本概念数字信号处理是一种对模拟信号进行数字化处理的过程。

它将模拟信号采样成为数字信号，再通过滤波、去噪、压缩等处理方法，将数字信号转化为可读、可处理的形式。

数字信号处理主要涉及到离散信号和离散系统的数学原理，包括采样定理、滤波器设计、快速傅里叶变换等方面的内容。

二、数字信号处理在地震勘探中的应用地震勘探中的数字信号处理主要包括数据处理、成像、反演等环节。

1.数据处理数据处理是地震勘探的第一步，也是最重要的一步。

地震勘探数据是通过地震仪器记录下来的地震波信号，这些信号是非常弱的。

在数据处理的过程中，我们需要对信号进行降噪、滤波、增益等预处理操作。

数字信号处理中常用的降噪方法有小波去噪、中值滤波等；常用的滤波方法有低通滤波、高通滤波、带通滤波等。

在增益方面，我们可以使用振幅补偿和双曲线补偿等手段。

2.成像成像是通过地震勘探数据推算出地下结构的过程。

成像的过程中，我们需要对数据进行预处理、时移校正、共振校正、叠加等一系列操作。

预处理的过程中可以使用小波多尺度分析等方法，时移校正和共振校正可以通过降低卷积误差和抵消仪器响应等手段实现。

在叠加的过程中，我们通常使用静校正和反射时校正等方法，以提高成像质量。

3.反演反演是地震勘探的最终目标，也是最困难的一步。

反演的过程中，我们需要对地震波数据进行预处理、反演参数选择、反演算法设计等一系列操作。

预处理过程中需要对数据进行滤波、解偏移、速度分析等操作；反演参数选择涉及到反演模型的选择、参数设置、反演网格等问题；反演算法设计则涉及到反演目标函数、最小二乘反演法、全波形反演等多个方面的内容。

数字信号处理在地震勘探中的应用地震勘探是指利用地震波探测地下物质的性质、分布及产生地震的原因等地质信息的一种方法，其应用广泛，如石油、天然气、矿产资源的勘探等。

在地震勘探中，数字信号处理技术的应用越来越重要，可以提高勘探的精度和效率，本文将介绍数字信号处理在地震勘探中的应用及其意义。

1. 数字信号处理是指将来自信号源的模拟信号经过采样、量化、编码等处理后转换成数字信号，然后利用数字处理技术进行滤波、编码、解码等操作的过程。

在地震勘探中，数字信号处理主要应用于地震数据的采集和处理。

1.1 数字信号采集地震勘探中，数字信号采集是指利用地震仪器对地震波进行采集并将其转换为数字信号进行处理。

数字信号的采集需要进行采样、滤波和接地等处理。

采样是将连续的时间信号转换成离散的时间序列，在地震勘探中，采样率决定了地震数据的时间分辨率。

滤波是过滤掉信号中不需要的部分，地震勘探中常用的是数字低通滤波器。

接地是确保地震仪器与地面之间没有电阻，以消除外来干扰。

1.2 数字信号处理地震勘探中，数字信号处理主要包括滤波、谱分析、反演等。

滤波是对地震数据进行去噪、增强等处理，滤波器的设计和优化是数字信号处理中的一个重要研究方向。

谱分析是对地震信号的频域特性进行分析，包括峰值频率、频带宽度等参数。

反演是利用地震波在地下介质中传播的特性，推测地下介质的分布、密度等参数。

2. 数字信号处理在地震勘探中的意义数字信号处理在地震勘探中的应用具有以下几点意义。

2.1 提高勘探效率数字信号处理可以提高勘探的效率，因为数字信号处理可以自动化，可以进行高速计算，从而大大减少勘探人员的工作量和勘探时间，并且可以提供更准确的勘探数据。

2.2 提高勘探精度数字信号处理技术可以提高勘探的精度，因为数字信号处理可以对地震数据进行去噪、滤波等处理，可以排除外来噪声和干扰信号，从而提高地震信号的准确性和稳定性。

同时，数字信号处理还可以对地下介质的分布、密度等参数进行反演，从而进一步提高勘探精度。

地震资料数字处理方法The method for seismic data processing张白林更多资料：/h/user.php?uid=1078354141&fixed=ishare地震资料数字处理的目的、任务和特点利用数字计算机对野外地震勘探所获得的原始资料进行加工.改造,以期得到高质量的.可靠的地震信息,为下一步资料解释提供可靠的依据和有关的地质信息.特点:借助于计算机或数字化设备根本目的:提高信噪比、提高分辨率、提供岩性参数无论方法多么先进,技术如何发展,地震资料数字处理的根本目的仍然是:提高信噪比.提高分辨率.提供岩性参数第一章数字滤波第1-1节数字滤波基础第1-2节二维滤波第1-3节二维滤波的实现组成一个复杂振动的所有简谐振动成份的振幅、初相位与频率关系的总和。

信号按随时间变化的特点理的过程。

反射波与面波、声波和微震等干扰波，在频谱上有明显差别，故利用这种差别，可进行频率滤波，以便减少干扰波的能量，提高信噪比。

(或波形)进行加工、改造的过程。

不同类型的波具有不同的频率分布范围,,去掉干扰波,保留有效波,最终达到提高信噪比的目的;对信号的频谱进行修正的过程.方法:物理频率滤波：利用电子元器件的组合对信号频谱进行改造的过程；数字频率滤波：利用数学手段,在计算机上对信号的频谱成分进行修正的过程.其目的:压制干扰信号,突出有效信号,也即是提高信噪比.数字频率滤波的实现:①时域褶积: x(t)*h(t)= y(t)②频域乘积: X(f)•H(f) = Y(f)地震资料数字滤波的关键是选择恰当的滤波器，也即确定h(t)或H(f)。

实现数字滤波的步骤⑴时域①根据工区内有效波和干扰波的频谱分布情况设计滤波器的频率特性H(f)；②由H(f)作傅氏反变换，得到h(t)；③褶积：y(t)=x(t)﹡h(t)，其中x(t)是待处理的地震道，y(t)是滤波后的地震道。

类似地，也可得到频率域实现滤波的相应步骤。

开课学院及实验室：电子楼3172018年 4月 29 日3()x n ：用14()()x n R n =以8为周期进行周期性延拓形成地周期序列.(1> 分别以变换区间N ＝8,16,32,对14()()x n R n =进行DFT(FFT>,画出相应地幅频特性曲线；(2> 分别以变换区间N ＝4,8,16,对x 2(n >分别进行DFT(FFT>,画出相应地幅频特性曲线； (3> 对x 3(n >进行频谱分析,并选择变换区间,画出幅频特性曲线.<二）连续信号 1. 实验信号：1()()x t R t τ=选择 1.5ms τ=,式中()R t τ地波形以及幅度特性如图7.1所示.2()sin(2/8)x t ft ππ=+式中频率f 自己选择.3()cos8cos16cos 20x t t t t πππ=++2. 分别对三种模拟信号选择采样频率和采样点数.对1()x t ()R t τ=,选择采样频率4s f kHz =,8kHz ,16kHz ,采样点数用τ.s f 计算.对2()sin(2/8)x t ft ππ=+,周期1/T f =,频率f 自己选择,采样频率4s f f =,观测时间0.5p T T =,T ,2T ,采样点数用p s T f 计算.图5.1 R(t>地波形及其幅度特性对3()cos8cos16cos 20x t t t t πππ=++,选择采用频率64s f Hz =,采样点数为16,32,64. 3. 分别对它们转换成序列,按顺序用123(),(),()x n x n x n 表示.4. 分别对它们进行FFT.如果采样点数不满足2地整数幂,可以通过序列尾部加0满足.5. 计算幅度特性并进行打印.五、实验过程原始记录<数据、图表、计算等）(一> 离散信号%14()()x n R n = n=0:1:10。
