快速切剖面方法

切剖面图过程完成剖面图所需的步骤：1、必需完成地形线赋高程。

2、读取地形数据。

3、读取钻孔数据。

4、读取槽探数据。

5、读取地质信息。

6、图切剖面。

1、首先用Section打开工程文件，把所有文件设为编辑状态，然后对地形等高线文件进行高程赋值——新建线属性高程字段(原MapGis需要这样做，用Section剖面图菜单下的自动赋高程不需新建此字段（拖动操作））。

2、把等高线和地质区文件设为当前编辑文件状态：即点击勾选文件名前的复选框！3、选择菜单剖面图－读取地形数据（现有3种方式，此选拉线读取），沿着勘探线从开始处拉线到末端出现设置基本数据对话框（如下图），这里要注意地形图比例尺和剖面图比例尺，默认是1：5000和1：2000。

如果不是这个比例尺，改成你需要的比例尺。

最低表标高默认为-1，表示由软件自动计算最低标高。

也自己看情况调整，这里随便填了300（米）。

4、点确定后，就可以拉直线了，点鼠标左键，不要松开鼠标左键，移到你要的地方后（可用滚轮放大缩小），松开鼠标左键。

会弹出存储数据成功对话框。

点确定后，会在地形图上出现一条红色的剖面线。

5、选择读取钻孔数据后，在钻孔的位置点击一下会在左侧出现钻孔数据输入对话框。

孔深单位为实际的米m。

6、点存储，就会存储这个钻孔的数据，如果你还有钻孔，就继续在另外一个钻孔位置点击一下，输入数据，点存储，如果没有了，就点退出。

7、输入探槽数据。

选择读取探槽数据，在探槽起点的地方点击一下，会出现探槽数据输入对话框，输入数据后，点存储，如果还有探槽，就再到另外一条探槽起点点击一下，输入数据，点存储，如果没有探槽了，就点退出。

槽探长度单位为实际的米m。

8、选择读取地质信息后，会在底部自动打开一个地质信息的窗口。

在这里你可以依次修改地层产状，地层花纹，颜色，界线，接触关系和接触产状。

自己根据顺序（双击可看见区闪烁）修改就是。

这里具体就不修改，然后点存储－退出。

9、最后，选择菜单剖面图－图切剖面后，剖面图就出来了，这时会出现保存路径设置对话框，设置好后点确定。

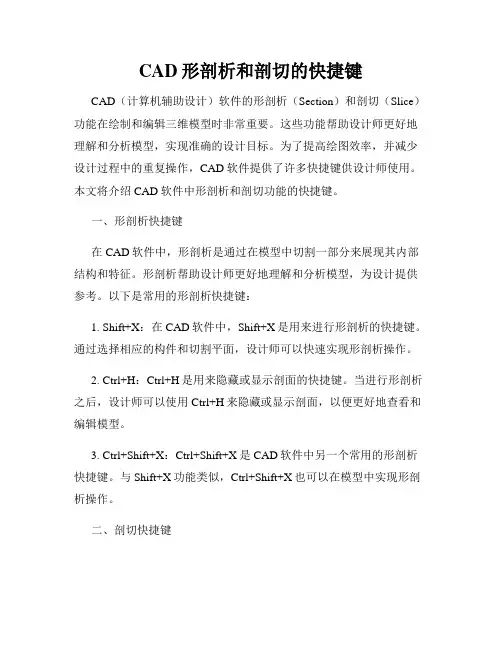

CAD形剖析和剖切的快捷键CAD（计算机辅助设计）软件的形剖析（Section）和剖切（Slice）功能在绘制和编辑三维模型时非常重要。

这些功能帮助设计师更好地理解和分析模型，实现准确的设计目标。

为了提高绘图效率，并减少设计过程中的重复操作，CAD软件提供了许多快捷键供设计师使用。

本文将介绍CAD软件中形剖析和剖切功能的快捷键。

一、形剖析快捷键在CAD软件中，形剖析是通过在模型中切割一部分来展现其内部结构和特征。

形剖析帮助设计师更好地理解和分析模型，为设计提供参考。

以下是常用的形剖析快捷键：1. Shift+X：在CAD软件中，Shift+X是用来进行形剖析的快捷键。

通过选择相应的构件和切割平面，设计师可以快速实现形剖析操作。

2. Ctrl+H：Ctrl+H是用来隐藏或显示剖面的快捷键。

当进行形剖析之后，设计师可以使用Ctrl+H来隐藏或显示剖面，以便更好地查看和编辑模型。

3. Ctrl+Shift+X：Ctrl+Shift+X是CAD软件中另一个常用的形剖析快捷键。

与Shift+X功能类似，Ctrl+Shift+X也可以在模型中实现形剖析操作。

二、剖切快捷键剖切是通过在三维模型中切割一部分来显示其内部细节和特征。

剖切功能可以帮助设计师更好地理解和修改模型。

以下是常用的剖切快捷键：1. Ctrl+Section（Ctrl+B）：Ctrl+Section是用来进行剖切操作的快捷键。

通过选择相应的构件和切割平面，设计师可以快速实现剖切操作。

2. Ctrl+Shift+E：Ctrl+Shift+E是用来显示或隐藏剖面线的快捷键。

当进行剖切操作后，设计师可以使用Ctrl+Shift+E来显示或隐藏剖面线，以便更好地查看和编辑模型。

3. Ctrl+Shift+V：Ctrl+Shift+V是CAD软件中另一个常用的剖切快捷键。

与Ctrl+Section功能类似，Ctrl+Shift+V也可以实现模型的剖切操作。

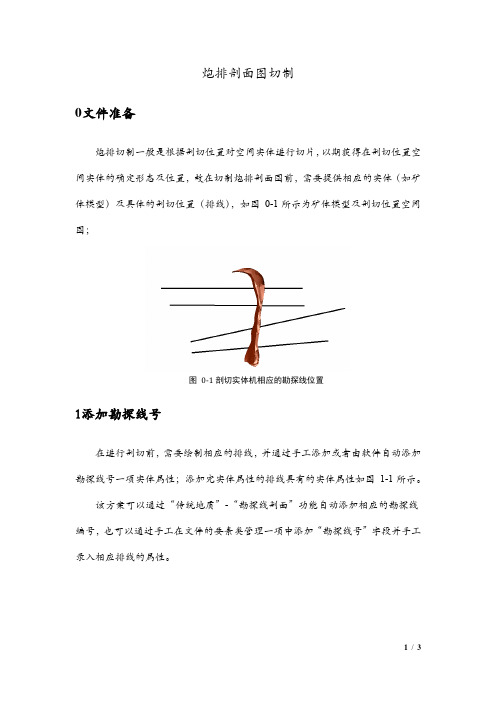

炮排剖面图切制0文件准备炮排切制一般是根据剖切位置对空间实体进行切片，以期获得在剖切位置空间实体的确定形态及位置，故在切制炮排剖面图前，需要提供相应的实体（如矿体模型）及具体的剖切位置（排线），如图0-1所示为矿体模型及剖切位置空间图；图0-1剖切实体机相应的勘探线位置1添加勘探线号在进行剖切前，需要绘制相应的排线，并通过手工添加或者由软件自动添加勘探线号一项实体属性；添加完实体属性的排线具有的实体属性如图1-1所示。

该方案可以通过“传统地质”-“勘探线剖面”功能自动添加相应的勘探线编号，也可以通过手工在文件的要素类管理一项中添加“勘探线号”字段并手工录入相应排线的属性。

图1-1排线实体属性表2创建勘探线工作面完成上部作后，使用“开始”-“工作面”-“创建”功能，创建“勘探线剖面”，菜单如图2-1所示。

本步骤软件会自动产生相应的勘探线剖面文件。

图2-1创建勘探线剖面功能3工作面切片完成上部工作后，在剖切实体显示的状态下，使用“开始”-“工作面”-“切片”功能，进行切片，软件自动产生相应的工作面切片文件。

4添加坐标网格由于二维图件常常需要增加坐标网，用以确定空间位置。

使用“工程出图”-“网格”命令，对工作面切片的文件逐图层添加坐标网。

在为当前图层添加坐标网前，需要将该图层设置为当前项，方能完成此步骤。

添加完坐标网格的剖切文件如图4-1所示。

图4-1剖面文件5切片文件出图使用“地下采矿”-“中深孔设计”-“炮排剖面图”功能，完成相应的图件输出。

软件会产生相应的布局图层，用于存放输出的图件，在转换为“变宽多段线”后，此图件可以直接转存CAD文件。

图5-1工作面切片文件及布局文件说明：此方法可为剖面图及平面图进行剖切输出。

用Section切剖面图一、自动赋高程：1、单独打开地形等高线文件，并把其设为当前编辑文件；2、执行菜单“剖面图\自动赋高程”；3、在起点点鼠标左键不要松开鼠标，移鼠标到终点，松开鼠标左键（拖动操作）；4、弹开高程参数设置对话框，输入起始高程和高程增量，设置完数据后，点确定。

（这里需注意的地方，如果地形是从高到低，那么设置为减少，如果是低到高，那么设置为增加。

）5、点确定．．后，赋了高程的线将变为蓝色。

6、查看线的高程属性，有几种方法：A）执行菜单“剖面图\查看已赋属性线”或“恢复线颜色”。

图中所有已赋高程值的线在刷新后，变成蓝色显示；这样就明显看出那些线是赋了高程值的，但不显示数值。

B）按住Ctrl然后鼠标指向地形线，将会显示线的高程数据．．．．，没有赋值的线不显示任何内容。

C）执行菜单“剖面图\查看属性数据”。

此命令可查看点线区的属性数据。

选择线文件的高程字段，返回即可查看线的高程值。

建议此功能不常用时关闭。

仍然执行此功能，不选择任何选项即可关闭。

优点：等高线赋值比起用MapGis的原始方法赋值，不需要事先人工建立线的高程字段，省时省事。

二、读取地形数据：注意问题：1、读取地形数据有3种方法。

直接画线；定点；选(折)线读取。

2、剖面方位为0～180度，当剖面方位为180度时会自动调整为0度。

3、设置基本数据时，请注意设置地形比例尺和剖面比例尺，不然会出现剖面变形。

操作步骤：1、执行菜单“剖面图\读取地形数据（或者定点读取数据）”。

2、三种方法如下：A）拉线读取：在勘探线起点处点鼠标左键，按住左键不放，移到鼠标到勘探线终点处，松开鼠标左键＝＝> 弹出选择属性字段对话框，用默认高程，确定后弹出存储地形数据成功的提示。

此时会在地形线上出现红线，这就是你将画剖面的线。

B）定点读取：在弹出的定点读取地形数据对话框中，点击起点拾取点按钮，然后在图上点勘探线起点处，返回对话框后，再点击终点拾取点按钮，然后在图上点勘探线终点后返回对话框，点应用后(弹出选择属性字段对话框)……，会在地形线上出现红线。

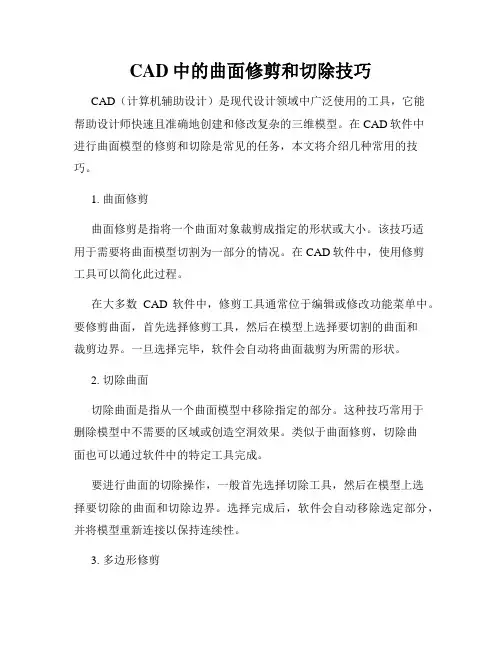

CAD中的曲面修剪和切除技巧CAD（计算机辅助设计）是现代设计领域中广泛使用的工具，它能帮助设计师快速且准确地创建和修改复杂的三维模型。

在CAD软件中进行曲面模型的修剪和切除是常见的任务，本文将介绍几种常用的技巧。

1. 曲面修剪曲面修剪是指将一个曲面对象裁剪成指定的形状或大小。

该技巧适用于需要将曲面模型切割为一部分的情况。

在CAD软件中，使用修剪工具可以简化此过程。

在大多数CAD软件中，修剪工具通常位于编辑或修改功能菜单中。

要修剪曲面，首先选择修剪工具，然后在模型上选择要切割的曲面和裁剪边界。

一旦选择完毕，软件会自动将曲面裁剪为所需的形状。

2. 切除曲面切除曲面是指从一个曲面模型中移除指定的部分。

这种技巧常用于删除模型中不需要的区域或创造空洞效果。

类似于曲面修剪，切除曲面也可以通过软件中的特定工具完成。

要进行曲面的切除操作，一般首先选择切除工具，然后在模型上选择要切除的曲面和切除边界。

选择完成后，软件会自动移除选定部分，并将模型重新连接以保持连续性。

3. 多边形修剪在CAD软件中，多边形修剪是一种常用的修剪技巧，可以通过切割多边形形状的方式修剪曲面模型。

这种技巧常用于处理复杂的曲面或需要按照特定形状进行修剪的场景。

要进行多边形修剪，首先选择多边形修剪工具，然后在模型上使用鼠标绘制一个闭合的多边形边界。

接下来，软件会将多边形区域内的曲面修剪为所需的形状。

4. 曲线修剪曲线修剪是在CAD软件中常用的切割技巧之一，它是通过将曲线路径应用到曲面模型上进行修剪的方法。

该技巧常用于根据曲线形状修剪曲面或创建特殊的剖面效果。

要进行曲线修剪，首先选择曲线修剪工具，然后在模型上使用鼠标绘制一个闭合的曲线路径。

接下来，软件会将曲线路径内的曲面修剪为所需的形状。

5. 面修剪面修剪是一种在CAD软件中常用的修剪技巧，它是通过将一个或多个平面对象应用到曲面模型上进行修剪的方法。

该技巧常用于创建特定的剖面效果或将平面形状应用到模型上。

CAD视图剖切方法与技巧在使用CAD软件进行设计过程中，视图剖切是一个非常重要的技巧。

通过视图剖切，我们可以更清晰地展示设计的细节，并更好地理解和分析模型的内部结构。

下面将介绍几种常用的CAD视图剖切方法和技巧。

一、剖切的基本操作1. 选择对象：首先，我们需要选择要进行剖切的对象。

可以单击对象，也可以通过框选的方式选择多个对象。

2. 打开剖切视图命令：一般来说，CAD软件都有相应的剖切视图命令，如AutoCAD中的“剖切”命令。

我们可以通过鼠标点击命令栏中的相应图标或输入命令名称来打开该命令。

3. 定义剖切面：在打开剖切视图命令后，我们需要定义剖切面的位置和形状。

可以通过指定切割平面的两个点或使用其他的剖切区域选项来定义剖切面。

4. 预览和修改：在定义了剖切面后，一般会出现一个预览视图，以供我们查看和修改。

如果需要，可以移动、旋转或缩放剖切面，直到满意为止。

5. 完成剖切：当预览视图满意后，即可点击“完成”按钮来完成剖切操作。

此时，我们将会看到剖切后的视图，可以根据需要进行后续的处理和标注等操作。

二、剖切的技巧1. 使用“隐藏”命令：在剖切后的视图中，由于模型的一部分被裁减掉，可能会出现一些边缘或线条的重叠。

为了更好地展示和分析模型，我们可以使用CAD软件提供的“隐藏”命令将这些不需要展示的线条隐藏起来。

这样，我们就可以更清晰地看到内部结构，并更好地理解和分析模型。

2. 注意可视化效果：在进行视图剖切时，我们需要考虑可视化效果。

可以选择一个角度和位置，使得剖切后的视图更清晰、更直观。

另外，还可以通过调整线条的颜色、线宽和线型等参数，使得剖切后的结果更易于阅读和分析。

3. 使用剖面视图：除了剖切视图，我们还可以使用剖面视图来展示设计的细节。

剖面视图是指将模型在某个平面上进行切割，并展示切割面上的几何形状。

通过剖面视图，我们可以详细地了解模型在不同平面上的形态和结构。

4. 注意尺寸标注：在使用视图剖切时，我们需要注意尺寸标注。

CAD中的断面分析与剖切展示技巧在工程设计和制造领域中，CAD软件的应用变得越来越广泛。

CAD软件不仅能够帮助工程师和设计师快速绘制复杂的模型，还可以进行断面分析和剖切展示，以深入了解模型的内部结构和细节。

在本文中，我们将介绍如何在CAD软件中进行断面分析和剖切展示的技巧。

首先，断面分析是指在CAD软件中选择特定的截面平面，并通过将模型分为两部分，以便查看和分析模型内部的结构和细节。

要进行断面分析，首先要选择适当的截面平面。

在CAD软件中，我们可以使用平行于特定平面或穿过特定点的截面平面来进行分析。

一种常见的断面分析技巧是使用剖面命令。

在绘制模型时，我们可以使用剖面命令来选择一个截面平面，并将模型分为两部分。

在CAD软件的工具栏中，通常会有一个剖面命令或剖面工具，我们可以点击该工具来选择截面平面。

选择截面平面后，CAD软件会将模型沿所选平面切割，并在切割面上创建一个剖面。

通过调整剖面的位置和大小，可以更好地展示模型的内部结构和细节。

此外，CAD软件还可以帮助我们添加标注和尺寸，以便更清楚地标识模型的特定部分。

除了断面分析，CAD软件还提供了剖切展示的功能。

剖切展示是指将模型沿特定平面或路径进行切割，以便更好地展示模型的内部部分。

与断面分析类似，我们可以使用剖面命令来进行剖切展示。

在进行剖切展示时，我们可以选择特定的剖切平面或剖切路径。

CAD软件通常会提供多种剖切选项，例如沿某个坐标轴进行剖切，或按照用户自定义的路径进行剖切。

选择剖切平面或路径后，CAD软件会自动切割模型，并在切割面上创建一个剖面。

与断面分析技巧类似，我们还可以通过调整剖面的位置和大小来更好地展示模型的内部细节。

此外，在进行剖切展示时，我们还可以选择隐藏或显示特定的部件，以便更好地展示和分析模型。

总结来说，CAD中的断面分析和剖切展示技巧为工程师和设计师提供了深入了解模型内部结构的方法。

通过选择适当的截面平面或剖切路径，并调整剖面的位置和大小，我们可以更好地展示模型的内部细节。
