矿区大比例尺地质填图工作细则 矿区大比例尺地质填图工作细则四川省地质调查院二00四年六月矿区大比例尺地质填图工作细则矿区大比例尺地质填图工作细则地质填图又称地质测量。

地质填图在固体矿产普查找矿和矿床（区）勘查评价中，是一项基本的、必不可少的重要壬作手段。

地质填图的目的任务1.地质填图的目的任务1.1地质填图的任务地质填图的任务地质填图总目的是：圈定各类地层、地质体界线，矿体分布位置，初步查明各地质体之间的接触关系及产状变化规律，以及成矿后期岩浆岩、断裂构造对矿体的穿插和破坏作用，为矿床评价工作或深部工程控制提供依据。

大比例尺地质填图是在矿床（区）普、详查或勘探阶段进行，主要任务是：全面而详细研究矿床（区）地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布，研究矿体与围岩的关系及围岩蚀变等。

为探矿工程布置、资源储量计算，为矿山设计和建设提供地表资料。

测区范围通常局限于矿体和近矿围岩分布地段，但应包括探矿工程布置范围。

填图比例尺1.2填图比例尺大比例尺地质填图选用比例尺一般为1：10000－1：1000，必要时1：500。

在确定矿区地质填图比例尺时，必须综合考虑矿区地质构造发育程度、矿体形态复杂程度、矿石质量或矿化均匀程度等因素，通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时，采用较大比例尺，反之用较小比例尺。

地质填图的工作阶段1.3地质填图的工作阶段矿区地质填图大致可划分为四个阶段：一是资料收集和设计编写、二是野外地质调查、三是中间性资料整理及野外综合研究、四是综合整理及编写填图总结。

设计编写、、工作用品准备及人员组织工作用品准备及人员组织、设计编写资料收集、2.资料收集资料收集2.1资料收集收集和综合研究矿区内或大一些范围内前人已有的地质、矿产、物探、化探、遥感资料，拟定工作重点和需要解决的问题。

集有关地质矿产资料2.1.1收集有关地质矿产资料收集沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等资料。

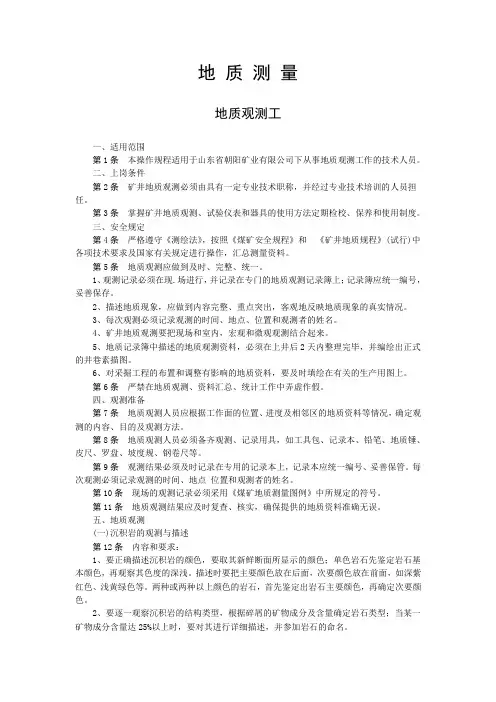

地质测量地质观测工一、适用范围第1条本操作规程适用于山东省朝阳矿业有限公司下从事地质观测工作的技术人员。

二、上岗条件第2条矿井地质观测必须由具有一定专业技术职称，并经过专业技术培训的人员担任。

第3条掌握矿井地质观测、试验仪表和器具的使用方法定期检校、保养和使用制度。

三、安全规定第4条严格遵守《测绘法》，按照《煤矿安全规程》和《矿井地质规程》(试行)中各项技术要求及国家有关规定进行操作，汇总测量资料。

第5条地质观测应做到及时、完整、统一。

1、观测记录必须在现.场进行，并记录在专门的地质观测记录簿上；记录簿应统一编号，妥善保存。

2、描述地质现象，应做到内容完整、重点突出，客观地反映地质现象的真实情况。

3、每次观测必须记录观测的时间、地点、位置和观测者的姓名。

4、矿井地质观测要把现场和室内，宏观和微观观测结合起来。

5、地质记录簿中描述的地质观测资料，必须在上井后2天内整理完毕，并编绘出正式的井巷素描图。

6、对采掘工程的布置和调整有影响的地质资料，要及时填绘在有关的生产用图上。

第6条严禁在地质观测、资料汇总、统计工作中弄虚作假。

四、观测准备第7条地质观测人员应根据工作面的位置、进度及相邻区的地质资料等情况，确定观测的内容、目的及观测方法。

第8条地质观测人员必须备齐观测、记录用具，如工具包、记录本、铅笔、地质锤、皮尺、罗盘、坡度规、钢卷尺等。

第9条观测结果必须及时记录在专用的记录本上，记录本应统一编号、妥善保管。

每次观测必须记录观测的时间、地点位置和观测者的姓名。

第10条现场的观测记录必须采用《煤矿地质测量图例》中所规定的符号。

第11条地质观测结果应及时复查、核实，确保提供的地质资料准确无误。

五、地质观测(一)沉积岩的观测与描述第12条内容和要求：1、要正确描述沉积岩的颜色，要取其新鲜断面所显示的颜色；单色岩石先鉴定岩石基本颜色，再观察其色度的深浅。

描述时要把主要颜色放在后面，次要颜色放在前面，如深紫红色、浅黄绿色等。

工程地质勘察技术要求1工程地质水文地质测绘（1）工作布置参照《工程地质调查规范》、《公路工程地质勘察规范》和地区性技术规范，工程地质测绘不采用平均布点的方法，主要对不良地质及重要工程构造物部位加密，次要部位、露头好、地质条件简单清楚地段观测点适当放稀。

（2）主要地质技术要求①工程地质测绘采用1:2000地形图作为底图，范围为线路轴线两侧300米。

并对隧道洞口作1:500工程地质测绘，范围为洞口前后左右200m。

②各种填图误差应W2mm，具有特殊意义的软弱夹层、断层破碎带、地面裂缝等可夸大表示。

③基岩应划分到岩性组、段，第四系划分至成因类型，岩体工程地质类型划分为岩性综合体或岩性类型。

地貌单元以台、谷、洼地、陡崖等微地貌为主要研究对象。

④考虑到该项目勘察比例尺较小，线路较长，观测点密，重复内容较多的特点，在具体调查时用专门性地质卡片或表格填写。

（3）主要调查内容①调查沿线地形、地貌、地层岩性及构造特征，对边坡应查明岩层层理、节理等软弱结构面的产状以及组合关系与形势。

②查明各类构造的类型、产状、几何要素，岩层破碎风化的成因、规模及影响范围。

③查明土的类型、成因、地层年代、结构特征、物质成分、粒径大小、密实程度等。

④调查冲沟汇水面积和发育状况，如各部位切割深度、纵坡、横断面类型、沟壁稳定坡度、坡高、溯源侵蚀状况。

⑤除收集一般气象资料外，还应调查最大降雨连续时间、强度、出现年份。

⑥查明沿线井泉分布、含水层、隔水层性质等水文地质条件。

确定地下水的类型、补给、迳流、排泄条件。

⑦对煤线和煤层进行了广泛、深入地访问和实地调查，详细查明须家河组含煤地层各煤层（线）厚度、煤质、瓦斯含量、地下水及煤层顶底板特征。

⑧查明沿线不良地质现象，主要是滑坡、泥石流、陡崖下的危岩的分布、规模、特征。

评价其稳定性与危害性。

提出可行的工程治理方案。

⑨对场地岩溶发育进行调查，查明岩溶发育形态、特征、规模，评价其危害性。

⑩对线位通过区河流的水位、洪水位、流速、流量、汇水区域资料进行收集和调查，尤其重视隧道洞身以上的冲沟和溪沟的调查。

Xxxxx煤业股份公司矿井地质测量工作技术标准一、引用标准或技术规程规范（一）《固体矿产资源/储量分类》（GB/T17766—1999）（二）、《固体矿产地质勘探规范总则》（GB/T13908—2002）（三）、其他有关固体矿产普查勘探地质编录、采样、资料综合整理规程规定。

（四）、《矿井测量操作规程》（GB/2002）（五）、《矿井测量技术规范》（GB/2002）二、技术方法及质量要求（一）地表地质测量1：5000地形地质图的，应对使用的地质图质量进行评述，进行必要修测。

如未有1：5000地形地质图，或仅有小比例尺放大的地形地质图，则应进行适当的补测。

矿区必须有2—3条比例尺不小于1：500实测地质剖面图。

填图底图应采用1：5000或1：10000地形图放大处理后的1：5000地形图，标定各类地质点可采用GPS定位，但误差一般应小于5米；有条件的矿山宜采用全仪器法定点。

地质测量应合理划分和确定填图单元，采用追索与穿越法相结合的方法进行，地质图中的地层界线、矿层露头及断层线必须在实地连接，并标实测和推测。

原始记录应统一格式，记录点位、点性、露头、岩性情况做到记录齐全，整洁美观。

应编制地质测量工程实际材料图和工程素描图。

（二）采矿工程测量及编录矿山坑口及风井应采用高精度GPS机定点，并结合地下图进行交会定点，对原有坑口坐标进行校核，有条件的企业，矿山坑口应进行全仪器法实测。

生产矿井测量一般采用半仪器法（皮尺、森罗仪），矿井生产井巷采用全仪器法测量；对测制的各测量点应作好永久性标记。

生产矿井测量重点对象是能控制开采范围的井巷。

沿脉井巷应连续观察矿层厚度、结构、产状及其变化，并作好记录，每隔一定距离应有素描点，记录矿层的特征，将小柱状图表注于图上；穿脉井巷应连续记录岩性及其变化，至见矿点时应对其顶板特征做详细的记录和描述；对采准切割巷、联络巷应调查采区布置、长度及采空范围，记录标定保安矿柱的位置。

对井巷内发现的岩层产状变化、隐伏及破碎带应作详细观察记录和标定，作好地质素描，调查采区布置及回采的影响。

第四章技术路线、工作方法及精度要求第一节技术路线在充分收集、综合研究已有地质矿产成果资料的基础上，以现代地质矿产理论为指导，以“3S”和现场分析技术为支撑，以与成矿有关的地质体、地质构造、矿化蚀变特征为重点来开展此次区域地质矿产调查工作，具体技术路线如图4—1。

1．运用新理论、新技术、新方法，在区域地质矿产调查工作中广泛应用遥感系统（RS）、地理信息系统（GIS）、全球定位系统（GPS）等先进技术，配备掌上电脑、数码相机、数码录音笔、数码摄像机、全球定位系统，采用数字化填图，以提高工作效率和工作质量。

2．以现代地质矿产理论为指导，以活动论为基础，从历史分析入手，运用多学科、多层次的剖析，依据保留下来的历史记录，综合分析投标区各地质历史时期的区域地质背景，揭示本区构造形成、演化及成矿规律。

3．以现代沉积学理论、现代火山地质学理论为基础，研究投标区内古生代地层的火山—沉积体系的岩性、岩相组合，层状序列的分布及其纵横向的变化，为查明谢米斯台—库兰卡兹干岛弧的构造环境控制因素、火山作用、大地构造等提供基础资料。

重点研究火山作用与金、银、铜、汞等多金属矿成矿关系。

4．运用“造山带侵入岩岩石构造组合序列分析方法”，即利用侵入岩与地球动力学相关联的途径，以造山带阶段及造山作用过程为主线，综合研究区内侵入岩的岩浆来源、发生、上升、侵位及岩体剥露过程的动力学制约因素，制定造山带演化各阶段侵入岩岩石构造等级体系，探讨造山带演化过程中岩浆作用的演化规律，恢复造山带的组成、结构及其形成演化过程。

重点加强区内中酸性侵入体的含矿性研究。

5．运用构造解析法查明投标区内的各类构造及其要素、构造序次、组合及构造演化特征，确定区域构造格架。

重点查明区内北西向、东西向断裂、北东向及分支断裂的特征及其构造意义，以及与成矿的关系。

6．以勘查地球化学理论为指导，结合区内自然地理和地球化学景观条件，选择适应于投标区1∶5万化探普查的最佳技术方法组合方案，开展区内1∶5万化探普查工作，同时借鉴地球化学块体等新方法、新理论，分析研究投标区地球化学场特征和地球化学异常时空分布规律，剖析异常与区内地质背景和已知矿产的相互关系，尤其注重弱小化探异常信息的提取，科学合理地圈定地球化学异常，划分成矿远景区和找矿靶区。

一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。

2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。

为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。

3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。

4．地质剖面用半仪器法测制，采用定地质点的方法进行。

分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。

5．实地分层界线用小红旗作标记。

6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。

7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。

研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。

8．地质剖面图的内容和布局参照附图1。

要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。

9．进行地层厚度计算工作。

用统一表格，采用下述公式计算。

D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。

地形坡向与岩层倾角相反时用“+”，相同时用“-”。

10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。

11．编写剖面地质小结。

1/1万地质修测工作方法及技术要求
1、工作方法：在1/1万地质简测的基础上，重点对工程揭露的矿体、矿化带、构造破碎带及地质界线等进行修测。

2、技术要求：（1）、划分填图单元、圈连各类地质界线，大致查明矿区地层、构造、基性岩的分布及其与矿化的关系；（2）、追索矿化破碎带、褶皱断裂带以及矿化蚀变分带等，寻找矿化线索指导工程施工并发现新的矿化体；（3）、结合探矿工程揭露结果，圈定矿体，详细研究其规模、产状、形状、矿石自然类型及分布规律等；（4）、按部颁《固体矿产普查勘探原始地质编录和规范》有关规定执行。

（二）、1/2千地质简测
1、工作方法：用1/2千地形图作低图，在1/1万地质测量的基础上，开展地质填图。

首先实测地质剖面，填图方法以穿越法为主，辅于追索法。

原则上按600—700个/ Km2，矿带外围及大片第四系覆盖区可适当放稀。

槽探、浅井、有意义的地质点、坑口、采掘遗迹位置等用仪器或精确度高手持GPS定位。

2、技术要求：（1）、在1/1万地质测量的基础上，详细划分岩层，研究岩石矿物成份、结构、构造特征；（2）、查明矿区的主要构造带与控矿构造特征，对成矿有关的构造带，在一定距离内应有工程控制，揭露其形态、规模、产状，充填物等特征，对破坏矿体的断裂，地表应有工程控制，查明其性质、规模、产状及断距；（3）、用探矿工程系统控制矿化带和矿体，详细研究确定矿化类型、规模、产状、矿物种类及金属含量，对矿石类型、矿物成分等进行研究；（4）、按部颁
《固体矿产普查勘探原始地质编录和规范》有关规定执行。
