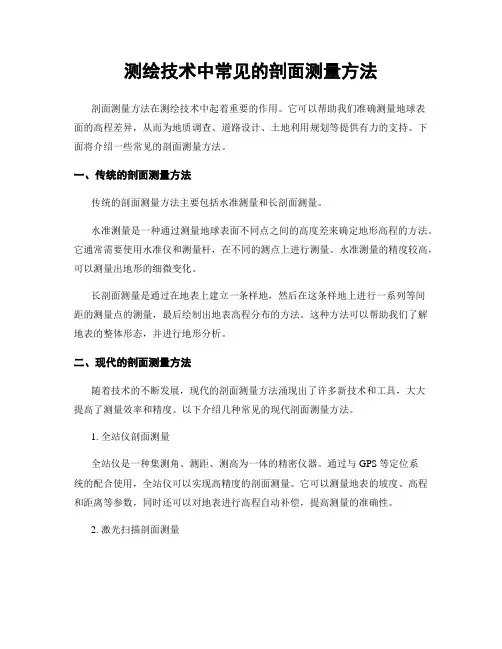

测绘技术中常见的剖面测量方法剖面测量方法在测绘技术中起着重要的作用。
它可以帮助我们准确测量地球表面的高程差异，从而为地质调查、道路设计、土地利用规划等提供有力的支持。
下面将介绍一些常见的剖面测量方法。
一、传统的剖面测量方法传统的剖面测量方法主要包括水准测量和长剖面测量。
水准测量是一种通过测量地球表面不同点之间的高度差来确定地形高程的方法。
它通常需要使用水准仪和测量杆，在不同的测点上进行测量。
水准测量的精度较高，可以测量出地形的细微变化。
长剖面测量是通过在地表上建立一条样地，然后在这条样地上进行一系列等间距的测量点的测量，最后绘制出地表高程分布的方法。
这种方法可以帮助我们了解地表的整体形态，并进行地形分析。
二、现代的剖面测量方法随着技术的不断发展，现代的剖面测量方法涌现出了许多新技术和工具，大大提高了测量效率和精度。
以下介绍几种常见的现代剖面测量方法。
1. 全站仪剖面测量全站仪是一种集测角、测距、测高为一体的精密仪器。
通过与GPS等定位系统的配合使用，全站仪可以实现高精度的剖面测量。
它可以测量地表的坡度、高程和距离等参数，同时还可以对地表进行高程自动补偿，提高测量的准确性。
2. 激光扫描剖面测量激光扫描剖面测量利用激光束对地表进行扫描，然后通过接收激光的返回信号来获取地表的高程信息。
这种方法具有测量速度快、精度高的优点，适用于大范围的地形测量。
3. 无人机剖面测量无人机剖面测量是利用无人机装配相机等测量设备，通过航测技术对地表进行剖面测量。
无人机具有飞行灵活、测量范围广等优势，可以快速获取地表的高程数据。
同时，与传统剖面测量方法相比，无人机剖面测量成本相对较低，适用于大规模的地形测量工作。
总结起来，剖面测量方法在现代测绘技术中具有重要意义。
传统的水准测量和长剖面测量为我们提供了基础数据，而现代的全站仪剖面测量、激光扫描剖面测量和无人机剖面测量等新技术则为测绘工作带来了更高的效率和精度。
通过不断的技术创新和应用，相信剖面测量方法在未来会继续发展，为测绘事业做出更大的贡献。

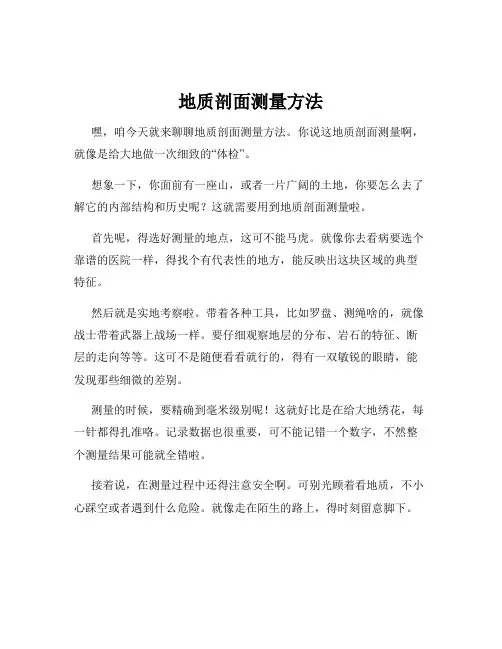

地质剖面测量方法嘿，咱今天就来聊聊地质剖面测量方法。
你说这地质剖面测量啊，就像是给大地做一次细致的“体检”。
想象一下，你面前有一座山，或者一片广阔的土地，你要怎么去了解它的内部结构和历史呢？这就需要用到地质剖面测量啦。
首先呢，得选好测量的地点，这可不能马虎。
就像你去看病要选个靠谱的医院一样，得找个有代表性的地方，能反映出这块区域的典型特征。
然后就是实地考察啦。
带着各种工具，比如罗盘、测绳啥的，就像战士带着武器上战场一样。
要仔细观察地层的分布、岩石的特征、断层的走向等等。
这可不是随便看看就行的，得有一双敏锐的眼睛，能发现那些细微的差别。
测量的时候，要精确到毫米级别呢！这就好比是在给大地绣花，每一针都得扎准咯。
记录数据也很重要，可不能记错一个数字，不然整个测量结果可能就全错啦。
接着说，在测量过程中还得注意安全啊。
可别光顾着看地质，不小心踩空或者遇到什么危险。
就像走在陌生的路上，得时刻留意脚下。
测量完了，还得把数据整理分析。
这就像是拼图游戏，把那些零散的信息拼成一幅完整的地质画卷。
这可不是个轻松的活儿，得有耐心和细心。
你说这地质剖面测量难不难？当然难啦！但这也是地质工作者的乐趣所在呀。
通过自己的努力，一点点揭开大地的秘密，那感觉多棒啊！而且这地质剖面测量用处可大了去了。
它能帮助我们了解地球的演化历史，找到矿产资源的分布，还能为工程建设提供重要的依据呢。
所以啊，别小看了这地质剖面测量，它可是地质研究中非常重要的一环呢。
咱可得认真对待，就像对待自己最宝贝的东西一样。
总之呢，地质剖面测量是个既有趣又有挑战性的工作。
它需要我们有扎实的专业知识，敏锐的观察力，还有不怕吃苦的精神。
只有这样，我们才能真正掌握这门技术，为地质事业做出贡献。
你说是不是这么个理儿？。
地层剖面实测方法
1.钻探法：通过钻机和钻具将地下岩石层逐层钻探，获取各层地层的样本。
常用的钻探方法有手工钻探、机械钻探和坑外钻探等。
通过钻孔的岩芯样本，可以分析岩性、颗粒组成、化学成分、物性等地层特征。
2.地震勘探法：地震勘探是利用地震波在地下介质中传播的特性，通过地震仪器记录和处理地震波数据，进而得到地下结构的一种方法。
地震勘探方法包括地震剖面法、反射法和折射法等。
地震勘探法可以较为准确地测量地层的厚度、倾角、速度、分界面等信息。
3.重力测量法：利用地球引力场的差异，通过测量地层产生的重力场变化来反演地下地层结构。
重力测量法适用于测量重力异常、推断岩石密度和划分地层界面等工作。
在倾斜地层中，重力测量法可以确定地层的倾角和厚度。
4.磁力测量法：通过测量地球磁场在地面上的分布，分析磁场异常来推断地下地层的情况。
磁力测量法适用于区域性、中等规模的地层磁异常勘探，可探测磁性物质的分布和地层变化。
5.电法测量法：通过在地下介质中施加电场或测量自然地电场，通过测量电场的变化来推断地下地层的情况。
电法测量法可以判断岩石的电阻率和电导率等特性，从而识别不同地层的分界面。
除了上述几种常用的地层剖面实测方法，还有地形地貌法、地球物理勘测法等。
这些方法可以单独应用，也可以结合使用。
在实际勘探中，根据具体的地质条件和勘探目标，选择合适的方法和技术组合，进行地层剖面实测。
剖面测制及1：2000、1：10000地质测量第一节剖面测制一、测制剖面的目的剖面测制是区域地质和矿区地质测量工作中的基础工作，一般放在地质填图工作的初始阶段即设计阶段进行，个别放在后期阶段进行，应依测区实际情况而定，按需要补测一定数量的剖面。
地质普查和区域地质调查中的地质剖面可分为：（一）地层剖面：其目的是通过研究岩石物质及矿物成分、结构构造、古生物特征及组合关系、含矿性、标准层、沉积建造、地层组合、变质程度等。
建立地层层序、查清厚度及其变化，接触关系，确定填图单位。
（二）构造剖面：是着重研究区内地层及岩石在外力作用下产生的形变，如褶皱、断裂、节理、劈理、糜棱岩带（韧剪带）的特征、类型、规模、产状、力学性质和序次、组合及复合关系。
对研究区域构造的剖面，要通过主干构造及典型的构造单元。
（三）侵入岩剖面：主要是研究侵入岩的矿物成分、含量及组合、结构构造、含矿性、同化混染、接触蚀变作用、原生及次生构造、侵入体与围岩的接触关系、岩相变化特征、侵入期次、时代及侵入体与成矿的关系。
确定侵入体中单元划分。
（四）第四系剖面：研究第四纪沉积物的特征、成因类型及含矿性，时代，地层厚度及变化特征、新构运动及其表现形式。
（五）火山岩剖面：研究火山岩的岩性特征、与上、下地层的接触关系、火山岩中沉积夹层的建造、生物特征；火山岩的喷民旋廻、喷发韵律，火山岩的原生构造和次生构造，确定火山岩的喷发形式、火山机构和构造。
矿区勘探线剖面：分铅直剖面和水平剖面，此处仅指铅直剖面。
在布设勘探剖面时，要照顾到整个矿床的各个地段，或兼顾相邻矿床。
剖面线垂直矿体（床）走向线，间距一般与勘探网度一致。
勘探线剖面主要反映矿体与围岩之间的界线，矿体中各种矿石自然类型和工业品级的界线，各种岩石之间的界线，各种构造界线；矿体的数量、分布、形状、大小、产状、厚度、矿石的自然类型和工业品级；构造控制和构造破坏等。
剖面上标出探矿工程的种类、数量、位置、取样资料，从而可反映出勘探工作的工程控制程度、矿体圈定的合理程度、各地段的储量级别。
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
测绘技术中的剖面测量方法介绍测绘技术是用于获取地表地貌和地下地质等空间信息的一种工具。
在测绘技术中，剖面测量是一种重要的手段，它可以揭示地表和地下物体的内部结构和变化趋势。
本文将介绍测绘技术中的剖面测量方法，并探讨其应用领域和局限性。
1. 直接剖面法直接剖面法是一种常用的剖面测量方法，它通过在地面上布设测量线，利用测量仪器测量地面上不同点的高程值，然后将这些高程值连接起来，形成地表的剖面图。
直接剖面法的优点是简单易行，适用于小范围地表剖面的测量。
然而，由于测量线的局限性，直接剖面法只能获取离测量线比较近的地表信息，对于远离测量线的地表特征无法揭示。
2. 等高线插值法等高线插值法是一种基于高程数据集的剖面测量方法。
在这种方法中，首先收集一定数量的高程测量数据，然后利用这些数据进行插值运算，得出地表不同位置的高程值。
最后，根据插值得到的高程值绘制剖面图。
等高线插值法的优点是能够获取大范围地表的剖面信息，同时可以填补测量线无法覆盖的区域。
然而，由于插值计算的不准确性，等高线插值法的测量精度相对较低。
3. 雷达测量法雷达测量法是一种利用雷达技术进行地表剖面测量的方法。
它通过发射雷达信号并接收反射信号，利用信号的时间差计算出目标物体与测量仪之间的距离，从而获取地表的高程信息。
雷达测量法的优点是无需接触地表，可以快速获取大范围地表的剖面数据。
然而，由于雷达信号受到地物、地形和环境等因素的影响，雷达测量法的数据精度较低。
4. 激光测量法激光测量法是一种利用激光技术进行地表剖面测量的方法。
它通过激光器发射激光束，并利用接收器接收激光束的反射信号，通过测量反射信号的时间差计算出目标物体与测量仪之间的距离，从而获取地表的高程信息。
激光测量法的优点是高精度、高分辨率，能够获取详细的地表剖面信息。
然而，由于激光测量受到大气折射的影响，长距离测量的精度相对较低。
综上所述，测绘技术中的剖面测量方法具有各自的优点和局限性。
直接剖面法简单易行，适用于小范围地表剖面的测量；等高线插值法适用于大范围地表的剖面测量，但测量精度相对较低；雷达测量法无需接触地表，适用于快速获取大范围地表的剖面数据，但数据精度较低；激光测量法具有高精度、高分辨率，适用于获取详细的地表剖面信息，但长距离测量的精度相对较低。
剖面测量技术的使用教程随着科学技术的发展，剖面测量技术在各个领域中发挥着重要的作用。
无论是在地质勘探、测量工程、建筑设计还是环境保护，剖面测量技术都是必不可少的工具。
本文将介绍剖面测量技术的基本原理、常用仪器及实际应用，帮助读者更好地理解和应用这一技术。
一、基本原理剖面测量技术是通过测量某一地物或地层在不同位置和高度上的数据，并绘制出对应的剖面图或剖面图像，从而帮助我们理解地物或地层的内在变化规律。
其基本原理是通过采集地物或地层属性的数据，并将这些数据映射到一个平面或平面上的点，并在适当的尺度上表示地物或地层的属性差异。
在测量过程中，我们需要使用仪器来收集地物或地层的各项数据，然后通过计算机软件对这些数据进行处理和分析，最终生成剖面图或剖面图像。
二、常用仪器在剖面测量中，常用的仪器包括全站仪、测距仪、激光扫描仪等。
其中，全站仪是最常用的测量仪器之一。
它通过测量地物或地层到测量仪的距离和仰角、水平角的方式，获取地物或地层的三维坐标信息。
全站仪操作简便，测量精度较高，因此在建筑和测量工程中得到广泛应用。
测距仪是另一种常用的剖面测量仪器。
它通过发射一束激光，测量激光返回的时间以计算地物或地层到测量仪的距离。
测距仪具有快速测量、高精度的特点，适用于较大范围的测量任务，例如地理勘探和地质灾害监测。
激光扫描仪则是一种新兴的剖面测量设备。
它通过发射激光束并接收返回的激光，从而获取地物或地层表面的三维点云数据。
激光扫描仪适用于复杂地形和建筑物的测量，可以快速、精确地获取大量数据，并在计算机软件中生成高分辨率的剖面图像。
三、实际应用剖面测量技术在地质勘探和环境保护中起着至关重要的作用。
在地质勘探中，剖面测量技术可以帮助地质学家了解地下地层的结构和性质，为矿产资源勘探和开发提供依据。
同时，剖面测量还可以用于监测地质灾害的趋势和规模，预测潜在的风险。
在环境保护领域，剖面测量技术可以帮助监测水体和土壤的污染程度和分布情况。
实测剖面教程实测剖面是地质调查中常用的方法之一，通过对地质剖面的测量和分析，可以了解地质结构、岩石类型、地层厚度等相关信息。
本文将为您介绍实测剖面的基本步骤和操作技巧。
一、剖面勘测前的准备工作在进行剖面勘测之前，需要进行一些准备工作。
首先，确定勘测的目的和区域范围，明确所要观测的剖面线并标出起点和终点。
其次，了解相关地质背景和前期勘测的成果，以便在实测过程中有针对性地寻找关键点进行观测。
最后，选择合适的时间和天气条件进行勘测，尽量避免雨雪天气和大风天气，以保证测量数据的准确性。
二、实测剖面的步骤1. 制定测量方案和测量仪器的选择在实测剖面之前，需要根据地质任务和实际情况制定测量方案。
根据勘测的要求和剖面长度，选择合适的测量仪器和测量方法。
一般常用的测量仪器有测距仪、经纬仪、水平仪等。
确保测量仪器的准确性和正常运行，以提高剖面测量的精度。
2. 测量基准点和控制点在剖面起点和终点附近，选择合适的基准点进行标定和测量。
基准点的选择应尽量保证稳定性和易于标定，比如建筑物的固定部位或者地理特征明显的点。
同时，在剖面线上适当设置控制点，以便进行横断面的测量和定位。
3. 进行剖面测量在剖面线上，根据预先规划的测量间距，开始进行剖面测量。
首先，按照测量方案选择合适的测量仪器，进行测量仪器的校准和准备工作。
其次，根据实际情况，选择固定点进行测量，通常选择地面上的突出点、石头、建筑物等作为固定点。
对测量仪器的各项参数进行调整和记录，保持测量仪器的稳定性和准确性。
然后，在固定点之间进行测量，采集各个点的坐标和高程数据，并及时记录。
最后，根据测量数据绘制剖面图或者进行数字化处理，得到准确的剖面信息。
4. 数据处理和分析完成剖面测量后，需要对测量所得的数据进行处理和分析。
首先，对测量数据进行检查和校正，确保数据的准确性和可靠性。
其次，根据测量数据绘制剖面图，标注重要的地质构造和地层信息，以直观地反映地下地质结构。
最后，对剖面数据进行分析和解释，结合已有的地质知识和地质背景，推断地下地质特征和面貌。
