压水、注水试验记录表

抽水试验要紧技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。

2、钻探完成后应及时测量孔〔管〕口高程及孔位坐标，孔内所有测深均应从一个固定点算起。

3、抽水孔应采纳跟管法钻进，也可采纳能保证抽水孔平直，孔身四面不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。

严禁采纳泥浆和植物胶冲洗液钻进。

4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。

5、取1-3组颗粒分析试验试样。

二、设备安装要紧技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，具体记录过滤器各局部的规格和实际长度〔其中沉落管长度宜为2-3m〕和实际下进深度，并及时绘制抽水孔结构图。

2、采纳包网过滤器。

3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下进孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。

4、抽水孔过滤器骨架的空隙率不小于30%。

5、抽水时，应将抽出的水排至碍事范围以外。

6、用水表测定流量前，应正确测定起始读数。

三、抽水试验：1、采纳单孔稳定流抽水试验，3次落深，以在抽水孔测压管内测得的落深为准，各次落深间的差值宜相等，落深宜从小到大，最小落深不宜小于0.5m。

2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。

3、洗孔后即可进行试验抽水，其落深宜逐渐增大，到达最大落深后的持续时刻不应少于2h。

抽水试验过程中，应瞧测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大落深。

4、正式抽水前，静水位瞧测应每30min瞧测一次，2h内变幅不大于2cm，且无连续上升或下落趋势时，即可视为稳定。

5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各瞧测一次动水位和出水量，以后每隔30min瞧测一次。

6、动水位稳定标准：采纳地面离心泵和潜水电泵抽水时，抽水孔的水位动摇不应大于3cm；采纳空压机抽水时，抽水孔的水位动摇值不应大于10cm。

给水管道系统试水打压试验记录
工程名称施工单位
监理单位试验日期年月日
材质、规格试验部位
工作压力试验压力
试验介质环境温度
试验要求：
本系统为PPR25、PPR20给水管道系统，按设计要求，试验压力应为工作压力的 1.5倍，设计工作压力为 Mpa。

试验记录：
试验压力表设在管道入口处一块，水压泵亦设在入口，因本次试压力为地下管道试压，按设计给出的试验压
力进行试压，即注水处试验压力为 Mpa。

首先用自来水向管道充水，待管道充满水后，开始打压，待达到
工作压力 Mpa后，检查管道无遗漏。

继续加压升至 Mpa，再继续观察60min压力降压为 Mpa。

结
论
参加人签字建设单位监理单位
施工单位
技术负责人质检员操作人员施工员。

压力管道水压试验(注水法)记录表试验日期[填写试验的日期]试验地点[填写试验的地点]试验管道基本情况•管道材质: [填写管道材质]•管道规格: [填写管道规格]•管道长度: [填写管道长度]•管道接口: [填写管道接口情况，如有焊缝、法兰等]试验设备•压力表: [填写压力表编号和精度等]•计量罐: [填写计量罐容积和误差等]•注水设备: [填写注水设备名称和型号等]•安全阀: [填写安全阀编号和额定压力等]试验过程试验前准备[填写试验前的准备工作，如准备试验设备、试验管道清洗、管道接口检查等]开始试验1.在试验前，确认管道内无气体，全部排空。

2.将计量罐接到管道低点，将注水设备接到管道高点。

3.先打开低点计量罐上的排气阀，再打开高点注水设备上的排气阀，使管道充满水。

4.关闭排气阀，开始注水，直至计量罐水位达到试验要求。

压力保持及观察1.记录试验开始的时间，开始计时。

2.观察管道和设备是否有漏水现象。

3.观察压力表指示是否正常，并记录相应的压力值。

4.确认管道和设备无渗漏并且压力稳定后，进行保压观察测试时间，根据管道的规格和使用环境选择不同时间，应满足设计要求。

5.观察安全阀的动作情况。

试验结束1.试验结束后，先关注水设备上的阀门，再开低点计量罐上的排气阀，使管道排空。

2.记录试验结束的时间，停止计时。

3.关闭压力表、注水设备和安全阀，拆除试验设备。

试验记录试验时间试验压力观察情况[填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等][填写试验时间] [填写压力值] [填写观察情况，如是否有渗漏等] 试验结果与处理[填写试验结果，如达到设计要求、出现问题时的处理方法等]试验人员签名[填写试验人员姓名和签名，如有多人参与试验，每个人都要签名]试验审核人签名[填写试验审核人姓名和签名，一般为质检人员]。

抽水压水注水试验技术要求及记录表格文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。

2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。

3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。

严禁采用泥浆和植物胶冲洗液钻进。

4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。

5、取1-3组颗粒分析试验试样。

二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。

2、采用包网过滤器。

3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。

4、抽水孔过滤器骨架的空隙率不小于30%。

5、抽水时，应将抽出的水排至影响范围以外。

6、用水表测定流量前，应准确测定起始读数。

三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。

2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。

3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。

抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。

4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。

5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。

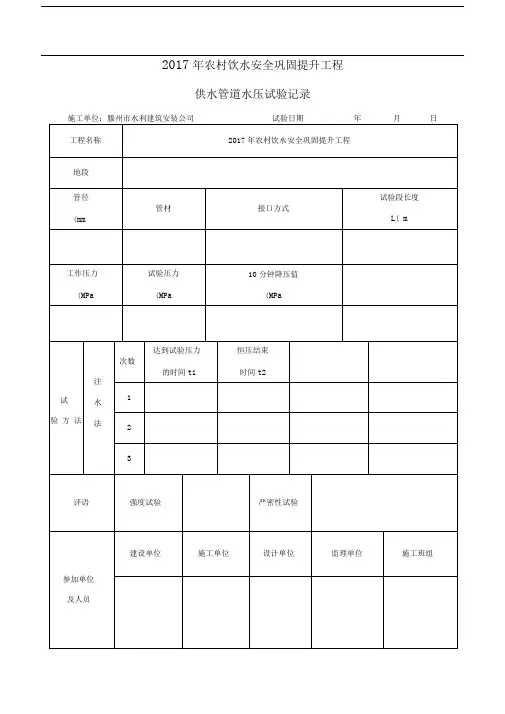

2017年农村饮水安全巩固提升工程供水管道水压试验记录给水管道水压试验记录填写说明1.设计最大工作压力(Mpa):由设计出；2.试验压力(Mpa)：查表7.3.15;3.10分降压值(Mpa):实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min) • (km):查表7.3.16 ;5.注水法(1)达到试验压力的时间(t1):观察记录；(2)恒压结束时间(t 2):观察记录；(3)恒压时间内注入的水量W( L):观测记录；(4)渗水量q (L/min ):计算,q=W/ (T1-T2);(5)折合平均渗水量L/(min) • (km):计算渗水量x 1000/试验段长度；实例：某工程管道长度为155m管径为①100mm管材为PE接口种类为热熔连，设计最大工作压力0.4Mpa。

第一次试压：10分钟内降压0.004 Mpa,达到试验压力的时间t1为8: 30,恒压结束时间t2为10: 30,恒压时间内注入水量为0.52L，计算并填表。

(1)根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。

(2)根据实测观察，2小时内降压0.045Mpa所以，10分钟降压值为0.045/12=0.00375 Mpa(3)根据表7.3.16得知，允许渗水量为0.28 L/(min) • (km)。

(4)观察得知：达到试验压力的时间(t1 )为8: 30',恒压结束时间(t2)为10: 30',有效试验时间为2小时，即120分钟。

恒压时间内注入的水量W为0.52L，所以，渗水量q= W/(T1-T2) =0.52/120=0.00433L/min，折合平均渗水量为0.0043 x 1000/155=0.028 L/(min) • (km)填表如下:计算: q=W (t1 -12)。

D2-10 压力管道水压试验 ( 注水法 ) 记录表
编号: A-01
工程名称园污水处理工程（尾水管网）试验日期年月日
桩号及地段区段（ A0+165.183～A0+743.424）
管道内径
管材种类接口种类试验段长度（ m）（mm）
1000 焊接钢管法兰连接578
工作压力
试验压力（ MPa）15min降压值允许渗水量
（MPa）（MPa）q[L/(h ·m)]
1.1 0 0.09
达到测试压力恒定结束时间恒压时间T 恒压时间内补
实测渗水量
次数入的水量W
的时间 t1 t2 （min）q[L/(h ·m)]
（L）
1 14:20 14:55 30 25.89 0.090
渗水
2 15:00 15:30 30 25.9 0.090
量测
3 15:35 16:05 30 25.91 0.090
定记
录
折合平均实测渗水量0.090q[L/(h ·m)]
外观将试验压力降至工作压力并保持恒压30min，检查管道均无漏水现象
评语试验过程及试验结果均符合GB 50268-2008《给水排水管道工程施工及验收规范》的要求。

施工单位：
试验负责广西限公司
人：
监理单位：记录员：允许渗水量公式：钢管q ＝0.05 √Di
化学建材管道 q ＝0.0046Di/24。

注水法试验记录表Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】注水法试验记录表表编号：THYS2009Ⅳ-01-02附：实测渗水量应按式计算q=W/(T*L)*1000q---------实测渗水量（L/）W-------恒压时间内补入管道的水量(L)T--------从开始计时至保持恒压结束的时间(min)L--------试验管段的长度(m)硬聚氯乙烯管实测渗水量应小于或等于按下式计算的允许渗水量：q=3*Di/25*P/*a)*1/1440Di-----管道内径(mm)P-------压力管道的工作压力(Mpa)a--------温度---压力折减系数1.试验水温0°~25°时a取为1；2. 试验水温25°~35°时a取为;3. 试验水温35°~45°时a取为.供水管道水压试验记录供水管道水压试验记录注水法试验记录表表编号：JHYS2009IV-05 -10附：实测渗水量应按式计算q=W/(T*L)*1000q---------实测渗水量（L/）W-------恒压时间内补入管道的水量(L)T--------从开始计时至保持恒压结束的时间(min)L--------试验管段的长度(m)硬聚氯乙烯管实测渗水量应小于或等于按下式计算的允许渗水量：q=3*Di/25*P/*a)*1/1440Di-----管道内径(mm)P-------压力管道的工作压力(Mpa)a--------温度---压力折减系数1.试验水温0°~25°时a取为1；2. 试验水温25°~35°时a取为;3. 试验水温35°~45°时a取为.。

抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。

2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。

3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。

严禁采用泥浆和植物胶冲洗液钻进。

4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。

5、取1-3组颗粒分析试验试样。

二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。

2、采用包网过滤器。

3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。

4、抽水孔过滤器骨架的空隙率不小于30%。

5、抽水时，应将抽出的水排至影响范围以外。

6、用水表测定流量前，应准确测定起始读数。

三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。

2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。

3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。

抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。

4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。

5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。

6、动水位稳定标准：采用地面离心泵和潜水电泵抽水时，抽水孔的水位波动不应大于3cm；采用空压机抽水时，抽水孔的水位波动值不应大于10cm。

表C.0.3注水法试验记录表:注水试验记录表表C.0.3注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 CS0+000～CS0+278（B0+334）管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接278米工作压力试验压力15min降压值允许渗水量(l/min·km)1.15MPa1.6MPa 0.01 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 JS0+000～JS0+294 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接294米工作压力试验压力15min降压值允许渗水量(l/min·km) 0.6MPa1.0MPa 0 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 G0+000～G0+267 管道内径(㎜) 管材种类接口种类试验段长度 600 钢管焊接267 工作压力试验压力15min降压值允许渗水量(l/min·km)1.15MPa1.65MPa 0 MPa1.2 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量120：3520：40 5min1.341.02 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 B0+334（CS0+278）～B1+500 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接1166米工作压力试验压力15min降压值允许渗水量(l/min·km)1.15MPa1.6MPa 0.01 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 B1+500～B2+760 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接1260米工作压力试验压力15min降压值允许渗水量(l/min·km) 0.8MPa1.2MPa 0.015 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 B2+760～B3+834 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接1074米工作压力试验压力15min降压值允许渗水量(l/min·km) 0.8MPa1.2MPa 0.013 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段 BB0+000（B3+834）～BB1+086 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接1086 工作压力试验压力15min降压值允许渗水量(l/min·km) 0.6MPa 0.9MPa 0.01 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：昆明莲华豪源建筑工程有限公司试验负责人：监理单位：云南国开建设监理咨询有限公司设计单位：昆明给水工程设计院建设单位：呈贡绿园排水管网有限公司记录员：表C.0.3 注水法试验记录表工程名称建筑工程有限公司试验日期桩号及地段补充图二0+000（BB1+086）～1+121 管道内径(㎜) 管材种类接口种类试验段长度 400 PE管焊接1121米工作压力试验压力15min降压值允许渗水量(l/min·km)1.15MPa1.6MPa 0.01 MPa / 渗水量测定记录次数达到试验压力的时间恒压结束时间恒压时间恒压时间内补入的水量实测渗水量12 3 4 5 折合平均实测渗水量外观无渗漏现象评语水压试验验合格施工单位：建筑工程有限公司试验负责人：监理单位：建设监理咨询有限公司设计单位：给水工程设计院建设单位：绿园排水管网有限公司记录员：。
