机件内部形状的表达_剖视图

实例分析与操作演示
实例分析
以某机械零件为例，展示如何选择合 适的剖面线和填充图案来表示其内部 结构和材料。
操作演示
通过CAD软件演示如何绘制剖面线和填充 图案，包括选择线型、设置线宽、选择填 充图案等步骤。同时，演示如何调整剖面 线和填充图案的参数以满足不同需求。
04 局部放大图与简化画法技 巧
局部放大图应用场合
细小结构的表达
对于机械零件中的小孔、槽、凸 台等细小结构，当其在原图中难 以清晰表达时，可采用局部放大 图进行详细展示。
重要部位的突出
对于需要重点关注的部位或关键 结构，局部放大图可以突出显示， 以便更好地理解和分析。
复杂形状的描述
当零件的形状较为复杂，难以用 单一视图表达清楚时，可采用多 个局部放大图来分别展示不同部 位的形状和尺寸。
实例分析与操作演示
实例一
局部放大图的应用。以某机械零件为例，展示如何运用局部放大图来表达细小结构和重要部位。首先确定需要放 大的部位，然后在合适的位置绘制局部放大图，并标注必要的尺寸和说明。
实例二
简化画法的应用。以某装配图为例，展示如何运用简化画法技巧来提高绘图效率。通过省略部分不影响理解的细 小结构和重复要素，以及简化标注等方式，使图形更加简洁明了。同时结合实际案例进行操作演示，加深理解。
实例分析与练习
通过多个实例的分析和练习，让学员掌握剖视图的实际应用技巧，提 高制图能力。
学员心得体会分享
知识体系更加完善
通过学习剖视图的标注方法，使我对工程制图的知识体系有了更 加完善的认识。
实践能力得到提升
通过实例分析和练习，我不仅掌握了理论知识，还提高了自己的实 践能力。
学习方法更加高效
课程中老师采用了多种教学方法，如讲解、示范、练习等，使我的 学习更加高效。

字母A A
剖切符号
剖视图的标注
1.当剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头。 2.当单一剖切平面沿机件的对称（或基本对称）平面剖切，且剖视图按投 影关系配置，中间又无其它图形隔开时，可省略标注。
不需标注 主、左视图中间又无其它图形隔开
主、俯视图中间无其它图形隔开 沿前、后对 称平面剖切
不需标注
沿左、右不对称平面剖切，可省略箭头。
剖视图的种类
full section half section
按图形特点分，有三类：全剖视图、半剖视图和局部剖视图。
partial section / broken-out section
1. 全剖视图：用剖切面完全地切开机件所得到的剖视图。
主要用于表达外形简单、内形相对复杂的不对称机件的内形 。
主要用于表达机件上倾斜部分的内形或外形。
oblique section
A-A
用一平行于
倾斜部分的剖切
允许顺时针旋
A 面剖开机件
转，将图形放正
A-A
投射到与剖 切面平行的辅助
AB
B
投影面上
A-A
局部剖视图
B-B
全剖视图（局部）
允许逆时针旋 转，将图形放正
二. 用几个平行的剖切平面剖切
[′ɛʃəlɒn ] echelon section / offset section
A-A
A
单边有键槽， 形状接近于对称
A
剖视图的种类
3. 局部剖视图：用剖切面局部地剖开机件所得到的剖视图。 主要用于机件的内、外形状都比较复杂，且图形又不对称时，
可以把内、外形状表达清楚。
画局部剖视图的步骤
一.将主视图改为局部剖视图 1. 画出中心线和外形；

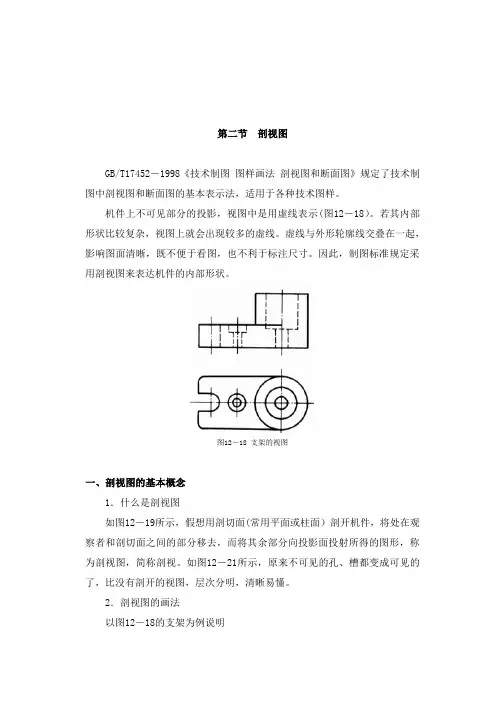

第二节剖视图GB/T17452－1998《技术制图图样画法剖视图和断面图》规定了技术制图中剖视图和断面图的基本表示法，适用于各种技术图样。

机件上不可见部分的投影，视图中是用虚线表示(图12－18）。

若其内部形状比较复杂，视图上就会出现较多的虚线。

虚线与外形轮廓线交叠在一起，影响图面清晰，既不便于看图，也不利于标注尺寸。

因此，制图标准规定采用剖视图来表达机件的内部形状。

图12－18 支架的视图一、剖视图的基本概念1．什么是剖视图如图12－19所示，假想用剖切面(常用平面或柱面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。

如图12－21所示，原来不可见的孔、槽都变成可见的了，比没有剖开的视图，层次分明，清晰易懂。

2．剖视图的画法以图12－18的支架为例说明(1）确定剖切平面的位置。

一般用平面剖切机件，应通过内部孔、槽等结构的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反映实形。

例如，图12－19中的剖切平面通过支架的孔和缺口的对称面而平行正面。

这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺口的深度(图12－20）。

图12－19 剖视的形成图12－20 支架的剖视图(2）画剖开的机件部分的投影。

应画出剖切平面与机件实体相交的截面轮廓线的投影；还须画出剖切平面后面的机件部分的投影。

(3）剖面区域。

假想用剖切面剖开物体，剖切面与物体的接触部分称为剖面区域。

当不需在剖面区域(见GB/T17452）中表示材料的类别时，可采用通用剖面线表示。

通用剖面线应以适当角度的细实线(见GB/T17450）绘制，最好与主要轮廓或剖面区域的对称线成45°(图12－21）在同一金属材料的零件图中，各个剖视图的剖面线应画成间隔相等，方向相同且与水平线成45°的相互平行的细实线。

当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖切面一致，(图12－22）。

单一剖切平面的局部剖视图
当对称机件在对称中心线处有图线而不便于采 用半剖视图时，应采用局部剖视图表示
平行剖切平面剖切的剖视图
适用条件：机件内部有较多不同结构形状需要表达， 而它们的中心又不在同一个平面上的机件
平行剖切平面剖切的剖视图
A-A
不画出平行 剖切平பைடு நூலகம்转 折处的投影
A
A
A
必须标注，符合
A
③ 图形的清晰。剖视图中的不可见轮廓，在其它视图中已表 达清楚时，可省略不画，若画少量虚线既可减少视图的数 量，又使机件的表达更清晰，也可画出必要的虚线。
剖面区域表示法
如图形的主要轮廓线或剖面区域的对称线与水平线成45°角或 接近45°角，剖线可画成与主要轮廓线或剖面区域的对称线成 30°或60°的平行线 。
省略标注条件的
可省略投影方向。
平行剖切平面剖切的剖视图
当机件上的两个要素在图形上具有公共对称中心线或轴
线时．可以各画一半，此时应以对称中心线或轴线为界 ，
不可出现不完整要素
A-A
A A
A A
相交剖切平面剖切的剖视图
适用条件：具有明显回转轴线，分布在两相交平面 上的内部结构的零件
相交剖切平面剖切的剖视图
局部的内、外形状都需要表达的零件或不宜 采用半剖视图、全剖视图的场合
单一剖切平面的局部剖视图
局部剖视图中，视图与剖视的分界线为波浪线
立体
单一剖切平面的局部剖视图
波浪线不应与图样 的其他图线重合
波浪线不应出界
单一剖切平面的局部剖视图
当被剖切的局部结构为回转体时。允许将该结构 的中心线作为局部剖视与视图的分界线
剖视图的标注
字母
剖切平面的 位置

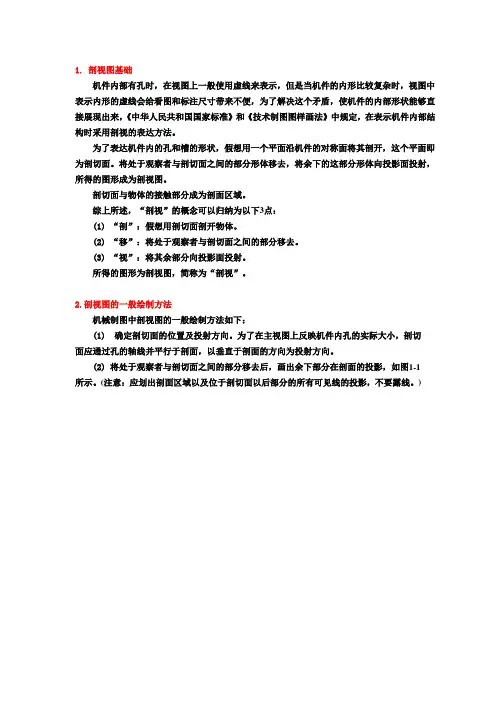

1. 剖视图基础机件内部有孔时，在视图上一般使用虚线来表示，但是当机件的内形比较复杂时，视图中表示内形的虚线会给看图和标注尺寸带来不便，为了解决这个矛盾，使机件的内部形状能够直接展现出来，《中华人民共和国国家标准》和《技术制图图样画法》中规定，在表示机件内部结构时采用剖视的表达方法。

为了表达机件内的孔和槽的形状，假想用一个平面沿机件的对称面将其剖开，这个平面即为剖切面。

将处于观察者与剖切面之间的部分形体移去，将余下的这部分形体向投影面投射，所得的图形成为剖视图。

剖切面与物体的接触部分成为剖面区域。

综上所述，“剖视”的概念可以归纳为以下3点：(1) “剖”：假想用剖切面剖开物体。

(2) “移”：将处于观察者与剖切面之间的部分移去。

(3) “视”：将其余部分向投影面投射。

所得的图形为剖视图，简称为“剖视”。

2.剖视图的一般绘制方法机械制图中剖视图的一般绘制方法如下：(1) 确定剖切面的位置及投射方向。

为了在主视图上反映机件内孔的实际大小，剖切面应通过孔的轴线并平行于剖面，以垂直于剖面的方向为投射方向。

(2) 将处于观察者与剖切面之间的部分移去后，画出余下部分在剖面的投影，如图1-1所示。

(注意：应划出剖面区域以及位于剖切面以后部分的所有可见线的投影，不要露线。

)(3) 在剖面区域内画出剖面符号，如图1-2所示。

3. 剖面线的标注为了能够清晰地表示出剖视图与剖切位置及投射方向之间的对应关系，绘制剖视图时应将剖切线、剖切符号和剖视图名称标注在相应的视图上。

剖视图的标注包括以下内容。

(1)剖切线：指示剖切位置的线(用点画线表示)。

(2)剖切符号：指示剖切面起、止和转折位置及投射方向的符号。

注意：剖切面起、止和转折位置用粗短画线表示。

投射方向用箭头或粗短线表示。

机械图中均用箭头表示。

(3)视图名称：一般应按“X-X”(“X-X”一般用大写的英文字母来写)的标注方式来标注剖视图名称，在相应视图上涌剖切符号表示剖切位置和投影方向，并标注相同的字母。

木材纵剖面
液
体
线圈绕组元件
胶合板（不 分层数）
格 网（筛网、 过滤网）
45°斜线也是通用剖面线，不需要区分材料类别时，就用45°斜线
§7-2 剖视图
剖视图的一般画法
绘制剖面符号的注意事项：
1. 通用剖面线即金属材料的剖面线最好与主要轮廓或剖面 区域的对称线成45°角。
2.当同一个机件有多个剖视图时，所有剖视图中的剖面线都 应该方向相同（平行），间距相等。
A –A A –A
A –A
A –A
A
A
A
A
A
A
A
A
§7-2 剖视图
画剖视图应注意的问题
3.剖视图上一般不画虚线，只有在不影响剖视图的清晰而 又能减少视图时，才可画少量虚线。
Ａ–Ａ
不必画虚线
Ａ
Ａ
§7-2 剖视图
三、剖视图的种类（三种）
按剖开机件的范围，可以将剖视图分为三种：全剖视图、 半剖视图和局部剖视图。
§7-2 剖视图
练习1
图示溢流阀壳体的视图，可将其主视图画成全剖视图。
§7-2 剖视图
练习1
图示溢流阀壳体的视图，可将其主视图画成全剖视图。
A –A
剖视图按投影关 系配置，中间无 其他图形隔开， 可省略箭头
剖视图中没有表 达出半圆凸台， 应采用半剖视图
A
A
§7-2 剖视图
2、半剖视图
§7-2 剖视图
A –A
B
B
B –B
A
A
§7-2 剖视图
画半剖视图的注意事项：
2.半剖视图中，机件的内部形状已经在半个剖视图中表达清 楚，因此在半个外形图中不必画虚线。

机件内部形状的表达——剖视图
四、剖切面的种类
2.几个平行的剖切平面 轴承挂架，如果
用单一剖剖开，上部 的小孔不能剖到。因 此，采用两个互相平 行的剖切平面将机件 剖开，可同时将上下 两部分的内部结构表 达清楚。 注意：
（1）因为剖切平面 是假想的，所以不应 画出剖切平面转折处 的投影。
（2）剖视图中不应 出现不完整结构要素。
一、螺纹的规定画法和标注
1.螺纹的结构要素 （3）线数 螺纹有单线和双线之分。 单线螺纹：沿一条螺旋线形成的螺纹。
多线螺纹：沿两条以上 螺旋线形成的螺纹。
螺纹及螺纹紧固件
一、螺纹的规定画法和标注
1.螺纹的结构要素 （4）螺距 螺纹上相邻牙在中径上对应点的轴向距离。
螺纹及螺纹紧固件
一、螺纹的规定画法和标注
（1）相邻两剖切平面的交线应垂直于某一个投影面。 （2）画图时应先剖切后旋转，旋转到与某一选定的投影
面平行时再投射。此时旋转部分的某些结构与原图形 不再保持投影关系。 （3）必须在相应视图上进行标注。
机件断面形状的表达——断面图
一、断面图的概念
假想用剖切面将机件的某处切断，仅画出其断面的图形，称为断面图。
注其名称XX，在相应
的视图上用 剖切符号表 示剖切位置 和投影方向， 并注上相同 的字母。
机件内部形状的表达——剖视图
二、剖视图的画法
4.剖视图的配置与标注
当剖视图按投影关 系配置，中间又没有 其他图形时，可省略 箭头。当单一的剖切 平面通过机件的对称 平面，且按投影关系 布置，中间又没有其 它图形时，可省略标 注。
螺纹及螺纹紧固件
一、螺纹的规定画法和标注
1.螺纹的结构要素
（1）牙型 通过螺纹轴线

基 本 视 图
1.定义：物体向基本投影面投射所得的视图称为基
本视图。
2.六个基本视图的名称和投射方向
主 视 图由前向后 俯 视 图由上向下 左 视 图由左向右 后 视 图由后向前 仰 视 图由下向上 右 视 图由右向左
3.基本视图的 配 置关系及标注
注意：六个基本视图按此图布置时，不标注视图的名称
斜视图
用于表达物体倾斜部分的 外形
按向视图的配置形式配置并 标注

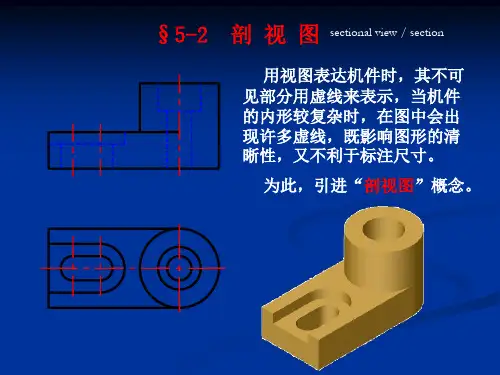

§5-2 机件内部形状的表达 ----剖视图
一、剖视图的形成 二、剖视图的画法 三、剖视图的种类 四、剖切面的种类
§5-2 机件内部形状的表达 ——剖视图 一、剖视图的形成
假想用剖 切面剖开机件， 移去观察者与剖 切平面之间的部 分，将其余部分 向投影面投射得 到的图形称为剖 视图。

§5-2 机件内部形状的表达 ——剖视图 三、剖视图的种类


2.半剖视图
优点：既表 达了机件的内部 形状，又保留了 外部形状。适用 于内外部形状都 比较复杂的对称 机件。 注意: (1)半个 视图与半个剖视 图的分界线用细 点划线，不能画 成粗实线。

§5-2 机件内部形状的表达 ——剖视图 三、剖视图的种类
一、机件上某些交线和投影的简化画法 二、相同结构的简化画法 三、机件上较小结构的简化画法
§5-5 常用简化画法
一、机件上某些交线和投影的简化
1.在不引起误解时，图中的过渡线、相贯线可以简化。 画法
用圆弧或直线 代替非圆曲线
§5-5 常用简化画法
一、机件上某些交线和投影的简化画法

2.当回转体零件上的平面在图形中不能充分 表达时，可用两条相交的细实线表示。

机械图样的基本表示法
剖视图
1
剖视图
本节要点： （1）剖视的基本概念。 （2）全剖视图、半剖视图、局部剖视图的特征、画法 及其适用范围。 （3）剖视图的标注。
本节难点： 用一组剖切面剖切的剖视图的概念、画法及标注。
2
剖视图
剖视图的概念 剖视图的种类
3
剖视图的概念
画视图时，机件的内部形状，如孔、槽等，在视图中用虚线表示，如图 所示。若机件的内部形状比较复杂时，图上的虚线较多，有的甚至和外 形轮廓线重叠，这既不利于读图，也不便于标注尺寸。为此，国家标准 （GB/T 17452—1998 及GB/T 4458.6—2002 ）中规定可用剖视 图来表达机件的内部形状。
用局部剖视表达实心零件上的孔和槽。 拉杆中间部分为实心杆，两端的圆孔需剖切，应采用局部剖视图。
36
对称机件的轮廓线与中心线重合，不宜采用半剖视图 时，应采用局部剖视图。
37
剖视图的剖切方式
国家标准规定，根据机件的结构特点，可选择以下剖切面剖切物体：单一 剖切面、几个平行的剖切面、几个相交的剖切面（交线垂直于某一基本投 影面）。
42
当两个要素在图形上具有公共对称中心线或轴线时，可以以 中心线或轴线为界，各画一半。
43
44
3.几个相交的剖切面
用两个相交的剖切面（交线垂直于某一基本投影面）剖开机件的方法称为 旋转剖。用这种方法画剖视图时，应先将被剖切面剖开的结构及有关部分旋 转到与选定的基本投影面平行后再进行投影。
45
画法与标注：应注意的是，凡在剖切面后，没有被剖到的结构，仍
画剖视图的投影
1.必须对剖切后余下的全部形体进行投影，特别要注意不能漏线。 2.假想剖切:物体是假想被剖切面剖开的，剖切后的状态仅反映在相应的 剖视图上，并不影响其它视图的绘制。 3. 虚线处理:剖视图中，零件后部的不可见轮廓线—虚线一般省略不画， 只有对尚未表达清楚的结构，才用虚线画出。为了使剖视图清晰。

A V
引
入
课
题
导
入
课
题
问题?
用视图表达机件的形状时，对 于机件上不可见的内部结构要 用虚线表示，特别是 当机件的 内部形状较复杂时，视图上将 出现许多虚线，不便于看图和 标注尺寸。
● ● ●
●
●
怎么办呢?
剖视图!!!
新授内容 —剖视图
1 剖视图的概念
本 节 内 容
2
剖视图的形成
3
剖视图的画法
模块五 课题二 机)，强调纪律
进入状态顺利否？
1、机件的外部形状采用 何种表达方式？ 视图 2、视图包括哪四种形式？
基本视图、向视图、 局部视图、斜视图
机件外部形状的表达——视图
1、基本视图
仰视
主视
俯视
2、 向视图
A
B
3、 局部视图
4 、斜视图
将主视图改为剖视图
移去 移去
虚线换实线 打上剖面符号
视图
剖视图
练习时
要注意举一反三!
别一锤到底!
剖视图的画法
1、 确定剖切面的位置：选取合适的剖切平面。
2、画剖视图： 想象哪部分移走了？剖面区域的形状？哪些部分投射时可
看到？
3、 在剖面区域内画上剖面符号（P143）
小
结
本节课主要讲解了剖视图的 概念形成、画法，重点是剖视图 的画法。
确 定 剖 切 面 的 位 置 画 剖 视 图 画 剖 面 符 号
作
业
1、课后把剖视图的内容仔细看 一下 2、完成习题册P100，P101 3、预习任务二
常用剖面符号（择自GB4457-84）
金属材料 线圈绕组 元件
液体 砖

B
断面图:假想用剖切平面把机 件的某处切断， 仅画出断面 的图形。
断面图常用于表达物体 某一局部的断面形状，如机 件上的肋、轮辐或轴上的键 槽、孔等。
12-4、 断面图的种类 ⒈ 移出断面图 1）画法 画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延 长线上或其他适当的位置。
12-5、 断面图的种类 ⒈ 移出断面图 1）画法 A、移出断面应尽量配置在剖切线的延长线上。
B
B
若干直径相同且成规律分布的孔，可以仅画出一个或几个，其 余只需用细点画线表示其中心位置。
6.4 其他画法 6.4.2 简化画法 3、剖中剖
剖中再剖一次
6.4 其他画法 6.4.2 简化画法 4、相同结构要素简化 规律分布的相 同要素画法 x个 A x个 x个
33×φ6
A 规律分 布的孔
规律分布的相 同要素画法。
6.4 其他画法 6.4.2 简化画法 5、法兰上均布的孔
6.4 其他画法 6.4.2 简化画法 6、对称图形的画法 在不致引起误解时，可只画一半或四分之一。并在对 称中心线的两端画出两条与其垂直的平行细实线。
6.4 其他画法 6.4.2 简化画法 7、投影简化
6.5 综合举例 6.5.2 例2 A
×
×
×
波浪线不能穿空而过，也不能超出视图的轮廓线。
8-8、 局部剖视图 画局部剖应注意的问题：
3） 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
4） 在一个视图中，局部剖的数量不宜过。
9-1、 剖视图举例
9-2、 剖视图举例
错
9-2、 剖视图举例
肋板上不画 剖面符号
剖切面过肋 板对称面时, 肋板部分不 画剖面符号

剖切面后的其 他结构不旋转
肋板纵剖不画 剖面符号
没剖到的部分 按照完整 结构绘制
盘类零件的剖视：
假想倾斜部 分旋转到与 基本投影面
平行位置
AA
A
A A
采用旋转剖画剖视图应注意以下几点： ①两相交的剖切平面的交线应与机件上旋转轴线重
合，并垂直于某一基本投影面。 ②剖开的倾斜结构及其有关部分应旋转到与选定的 投影面平行后再投影画出，以反映被剖切结构的真 实形状，但在剖切平面后的部分结构一般仍按原来
一、视图
（机件外部形状的表达）
机
械 二、剖视图
图 样
（机件内部形状的表达）
的 表
三、断面图
示
（机件断面形状的表达）
方
法 四、局部放大图
（机件局部细小结构的表达）
五、常用简化画法
二、剖视图
（机件内部形状的 表达）
（按剖切范围的大 小分）
1、全剖视图 2、半剖视图 3、局部剖视
二、剖视图
（机件内部形状的 表达）
全剖视图 肋板纵向剖不画剖面线
半剖视图
局部剖视图
全剖
半剖
局部剖
2、单一剖切平面不是基本投影面的平行面 当机件上具有倾斜部分的内部结构形状，在基本 视图上不能反映其实形时，可选择与基本投影面 倾斜的剖切平面剖切，再投影到与剖切平面平行 的投影面上以得到实形。这种用不平行于任何基 本投影面的剖切平面剖开机件的方法称为斜剖。
画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图；（2）半剖 视图（3）局部剖视图
不应画出剖切平面转折处的界线
剖切平面的转折处不应与图中的轮廓线重合
在图中不应出现不完整要素
4、仅当两个要素在图形上具有公共对称中心线或轴线时，才可以 出现不完整的要素：可以对称中心线或轴线为界各画一半。

般仍按照原来位置投影。当剖切后产生不完整要素时，
应将此部分按不剖绘制。 剖切后，机
中间臂按不 剖绘制
件的中间臂
不完整
44
2、旋转剖——注意事项
c）采用旋转剖画剖视图时，也可用展开画法，标注方 法为“X-X展开”。
45
3、阶梯剖 用几个平行的剖切平面剖开机件的方法称为阶梯剖
两个平行剖切平面
适用于孔、槽等结构的轴线分别位于几个平行的平面上
局部剖视表达通孔的 深度、凸台的位置
局部剖视表达凸台 和耳板孔的深3度1
表达箱体内部孔和空腔 的结构及其连接关系
U形板圆柱孔与空 腔的连接关系 32
3、当对称机件的轮廓线与对称中心线重合，不宜 采用半剖视时，可采用局部剖视
棱线在外， 剖切范围可 小于一半
内外都 有棱线
棱线在内， 剖切范围应 大于一半
，用一个剖切平面不能全部剖开的此类机件
46
3、阶梯剖——注意事项 a）在剖视图上，不应画出两个剖切平面转折处的投影
转折处 不画线
47
3、阶梯剖——注意事项 b）剖切位置线的转折处不应与图上的轮廓线重合
不允许在轮廓项
c）在剖视图上不应出现不完整要素。只有当两个要
素在图形上具有公共对称中心线或轴线时，才允许
• 剖视图的种类及其适用条件
• 剖切面的种类和剖切方法
国家标准规定：可选择单一剖 切面、几个平行或几个相交的
剖切平面剖开物体
斜剖 旋转剖 阶梯剖 复合剖 圆柱面剖切
37
1、斜剖 用不平行于任何基本投影面的剖切平面剖开
机件的方法称为斜剖。
正垂面
38
1、斜剖——适用范围
当机件倾斜部分的 内形在基本视图上不能 反映实形时，可采用斜 剖。
