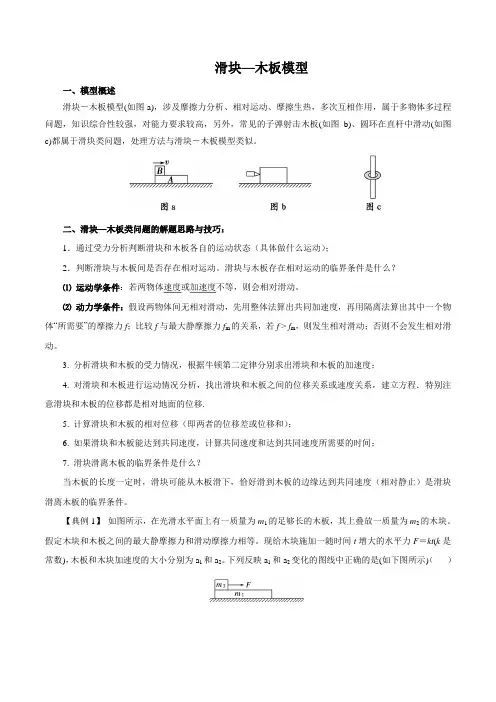

滑块—木板模型一、模型概述滑块－木板模型(如图a)，涉及摩擦力分析、相对运动、摩擦生热，多次互相作用，属于多物体多过程问题，知识综合性较强，对能力要求较高，另外，常见的子弹射击木板(如图b)、圆环在直杆中滑动(如图c)都属于滑块类问题，处理方法与滑块－木板模型类似。
二、滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。
滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。
⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f m的关系，若f > f m，则发生相对滑动；否则不会发生相对滑动。
3. 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4. 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5. 计算滑块和木板的相对位移（即两者的位移差或位移和）；6. 如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7. 滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。
【典例1】如图所示，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。
假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。
现给木块施加一随时间t增大的水平力F＝kt(k是常数)，木板和木块加速度的大小分别为a1和a2。
下列反映a1和a2变化的图线中正确的是(如下图所示)（）【答案】 A【典例2】如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上。
A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ。
滑块—木板模型一、模型概述滑块－木板模型(如图a)，涉及摩擦力分析、相对运动、摩擦生热，多次互相作用，属于多物体多过程问题，知识综合性较强，对能力要求较高，另外，常见的子弹射击木板(如图b)、圆环在直杆中滑动(如图c)都属于滑块类问题，处理方法与滑块－木板模型类似。
二、滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。
滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。
⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f m的关系，若f > f m，则发生相对滑动；否则不会发生相对滑动。
3. 分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4. 对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5. 计算滑块和木板的相对位移（即两者的位移差或位移和）；6. 如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7. 滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。
【典例1】如图所示，在光滑水平面上有一质量为m1的足够长的木板，其上叠放一质量为m2的木块。
假定木块和木板之间的最大静摩擦力和滑动摩擦力相等。
现给木块施加一随时间t增大的水平力F＝kt(k是常数)，木板和木块加速度的大小分别为a1和a2。
下列反映a1和a2变化的图线中正确的是(如下图所示)（）【答案】 A【典例2】如图所示，A 、B 两物块的质量分别为2m 和m ，静止叠放在水平地面上。
A 、B 间的动摩擦因数为μ，B 与地面间的动摩擦因数为12μ。
动力学和能量观点的综合应用之滑块—木板模型问题1.滑块—木板模型根据情况可以分成水平面上的滑块—木板模型和斜面上的滑块—木板模型．2.滑块从木板的一端运动到另一端的过程中，若滑块和木板沿同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板沿相反方向运动，则滑块的位移和木板的位移之和等于木板的长度．3.此类问题涉及两个物体、多个运动过程，并且物体间还存在相对运动，所以应准确求出各物体在各个运动过程中的加速度(注意两过程的连接处加速度可能突变)，找出物体之间的位移(路程)关系或速度关系是解题的突破口，求解中应注意联系两个过程的纽带，每一个过程的末速度是下一个过程的初速度．4.滑块—木板模型问题的分析和技巧(1)解题关键正确地对各物体进行受力分析(关键是确定物体间的摩擦力方向)，并根据牛顿第二定律确定各物体的加速度，结合加速度和速度的方向关系确定物体的运动情况．(2)规律选择既可由动能定理和牛顿运动定律分析单个物体的运动，又可由能量守恒定律分析动能的变化、能量的转化，在能量转化过程往往用到ΔE内＝－ΔE机＝F f x相对，并要注意数学知识(如图象法、归纳法等)在此类问题中的应用．【题型1】如图所示，一质量m＝2 kg的长木板静止在水平地面上，某时刻一质量M＝1 kg 的小铁块以水平向左v0＝9 m/s的速度从木板的右端滑上木板．已知木板与地面间的动摩擦因数μ1＝0.1，铁块与木板间的动摩擦因数μ2＝0.4，取重力加速度g＝10 m/s2，木板足够长，求：(1)铁块相对木板滑动时木板的加速度的大小；(2)铁块与木板摩擦所产生的热量Q和木板在水平地面上滑行的总路程x.【题型2】图甲中，质量为m1＝1 kg的物块叠放在质量为m2＝3 kg的木板右端．木板足够长，放在光滑的水平面上，木板与物块之间的动摩擦因数为μ1＝0.2.整个系统开始时静止，重力加速度g取10 m/s2.甲(1)在木板右端施加水平向右的拉力F，为使木板和物块发生相对运动，拉力F至少应为多大？(2)在0～4 s内，若拉力F的变化如图乙所示，2 s后木板进入μ2＝0.25的粗糙水平面，在图丙中画出0～4 s内木板和物块的v－t图象，并求出0～4 s内物块相对木板的位移大小和整个系统因摩擦而产生的内能．【题型3】如图所示，水平地面上有一质量为M且足够长的长木板，一个质量为m的煤块(可视为质点)放在长木板的最右端。

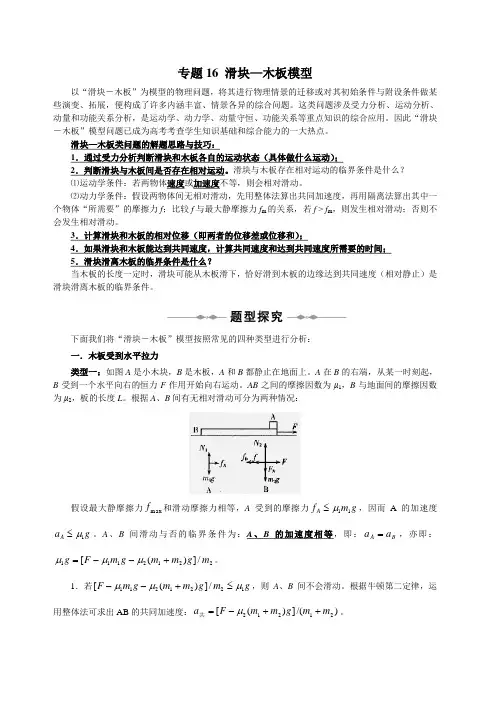

专题16 滑块—木板模型以“滑块－木板”为模型的物理问题，将其进行物理情景的迁移或对其初始条件与附设条件做某些演变、拓展，便构成了许多内涵丰富、情景各异的综合问题。
这类问题涉及受力分析、运动分析、动量和功能关系分析，是运动学、动力学、动量守恒、功能关系等重点知识的综合应用。
因此“滑块－木板”模型问题已成为高考考查学生知识基础和综合能力的一大热点。
滑块—木板类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。
滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。
⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f ；比较f 与最大静摩擦力f m 的关系，若f > f m ，则发生相对滑动；否则不会发生相对滑动。
3．计算滑块和木板的相对位移（即两者的位移差或位移和）；4．如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；5．滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。
下面我们将“滑块－木板”模型按照常见的四种类型进行分析：一．木板受到水平拉力类型一：如图A 是小木块，B 是木板，A 和B 都静止在地面上。
A 在B 的右端，从某一时刻起，B 受到一个水平向右的恒力F 作用开始向右运动。
AB 之间的摩擦因数为μ1，B 与地面间的摩擦因数为μ2，板的长度L 。
根据A 、B 间有无相对滑动可分为两种情况：假设最大静摩擦力max f 和滑动摩擦力相等，A 受到的摩擦力g m f A 11μ≤，因而A 的加速度g a A 1μ≤。
A 、B 间滑动与否的临界条件为：A 、B 的加速度相等，即：a a A B =，亦即：2212111/])([m g m m g m F g +--=μμμ。
高中物理“滑块—木板”模型1．模型特点：滑块(视为质点)置于木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动．2．位移关系：如图所示，滑块由木板一端运动到另一端的过程中，滑块和木板同向运动时，位移之差Δx＝x1－x2＝L(板长)；滑块和木板反向运动时，位移大小之和x2＋x1＝L.3．解题关键点(1)由滑块与木板的相对运动来判断“板块”间的摩擦力方向．(2)当滑块与木板速度相同时，“板块”间的摩擦力可能由滑动摩擦力转变为静摩擦力或者两者间不再有摩擦力(水平面上共同匀速运动)．4．处理“板块”模型中动力学问题的流程1.如图所示，在光滑的水平面上有一足够长的质量为M＝4 kg的长木板，在长木板右端有一质量为m＝1 kg的小物块，长木板与小物块间的动摩擦因数为μ＝0.2，长木板与小物块均静止，现用F ＝14 N 的水平恒力向右拉长木板，经时间t ＝1 s 撤去水平恒力F ，g 取10 m/s 2，则：(1)在F 的作用下，长木板的加速度为多大？ (2)刚撤去F 时，小物块离长木板右端多远？ (3)最终长木板与小物块一起以多大的速度匀速运动？ (4)最终小物块离长木板右端多远？答案 (1)3 m/s 2 (2)0.5 m (3)2.8 m/s (4)0.7 m2.(多选)滑沙运动是小孩比较喜欢的一项运动，其运动过程可类比为如图所示的模型，倾角为37°的斜坡上有长为1 m 的滑板，滑板与沙间的动摩擦因数为2140.小孩(可视为质点)坐在滑板上端，与滑板一起由静止开始下滑，小孩与滑板之间的动摩擦因数取决于小孩的衣料，假设图中小孩与滑板间的动摩擦因数为0.4，小孩的质量与滑板的质量相等，斜坡足够长，sin 37°＝0.6，cos 37°＝0.8，g 取10 m/s 2，则下列判断正确的是( )A ．小孩在滑板上下滑的加速度大小为2 m/s 2B ．小孩和滑板脱离前滑板的加速度大小为0.8 m/s 2C ．经过1 s 的时间，小孩离开滑板D ．小孩离开滑板时的速度大小为0.8 m/s 答案 BC3. (多选)(2021·全国乙卷·21)水平地面上有一质量为m 1的长木板，木板的左边上有一质量为m 2的物块，如图(a)所示．用水平向右的拉力F 作用在物块上，F 随时间t 的变化关系如图(b)所示，其中F 1、F 2分别为t 1、t 2时刻F 的大小．木板的加速度a 1随时间t 的变化关系如图(c)所示．已知木板与地面间的动摩擦因数为μ1，物块与木板间的动摩擦因数为μ2，假设最大静摩擦力均与相应的滑动摩擦力相等，重力加速度大小为g .则( )A ．F 1＝μ1m 1gB ．F 2＝m 2(m 1＋m 2)m 1(μ2－μ1)gC ．μ2>m 1＋m 2m 2μ1D ．在0～t 2时间段物块与木板加速度相等 答案 BCD4．(多选)如图甲所示，水平地面上静止放置一质量为M 的木板，木板的左端有一个可视为质点的、质量m ＝1 kg 的滑块．现给滑块一向右的初速度v 0＝10 m/s ，此后滑块和木板在水平地面上运动的速度图像如图乙所示，滑块最终刚好停在木板的右端，取g ＝10 m/s 2.下列说法正确的是( )A ．滑块与木板间的动摩擦因数μ1＝0.4B ．木板与地面间的动摩擦因数μ2＝0.1C ．木板的长度L ＝4 mD ．木板的质量M ＝1.5 kg 答案 ABD5．(多选)如图甲所示，一滑块置于足够长的长木板左端，木板放置在水平地面上．已知滑块和木板的质量均为2 kg ，现在滑块上施加一个F ＝0.5t (N)的变力作用，从t ＝0时刻开始计时，滑块所受摩擦力随时间变化的关系如图乙所示．设最大静摩擦力与滑动摩擦力相等，重力加速度g 取10 m/s 2，则下列说法正确的是( )A ．滑块与木板间的动摩擦因数为0.4B ．木板与水平地面间的动摩擦因数为0.2C ．图乙中t 2＝24 sD ．木板的最大加速度为2 m/s 2 答案 ACD6.(多选)如图甲所示，一长木板静止在水平地面上，在t ＝0时刻，一小物块以一定速度从左端滑上长木板，之后长木板运动的v －t 图像如图乙所示，已知小物块与长木板的质量均为m ＝1 kg ，已知木板足够长，g 取10 m/s 2，则( )A．小物块与长木板间动摩擦因数μ＝0.5B．在整个运动过程中，物块与木板构成的系统所产生的热量70 JC．小物块的初速度为v0＝12 m/sD．0～2 s与2～3 s物块和木板构成的系统机械能减少量之比为17∶1答案ACD7．(2022·山东邹城市模拟)质量为M＝1.0 kg的长木板A在光滑水平面上以v1＝0.5 m/s的速度向左运动，某时刻质量为m＝0.5 kg的小木块B以v2＝4 m/s的速度从左端向右滑上长木板，经过时间t＝0.6 s小木块B相对A静止，求：(1)两者相对静止时的运动速度v；(2)从木块滑上木板到相对木板静止的过程中，木板A的动量变化量的大小；(3)小木块与长木板间的动摩擦因数μ.答案(1)1 m/s，方向水平向右(2)1.5 kg·m/s(3)0.58．(2021·湖北省1月选考模拟·15)如图a，在光滑水平面上放置一木板A，在A上放置物块B，A和B的质量均为m＝1 kg.A与B之间的动摩擦因数μ＝0.2.t＝0时刻起，对A施加沿水平方向的力，A和B由静止开始运动．取水平向右为正方向，B相对于A的速度用v BA＝v B－v A 表示，其中v A和v B分别为A和B相对水平面的速度．在0～2 s时间内，相对速度v BA随时间t变化的关系如图b所示．运动过程中B始终未脱离A，重力加速度取g＝10 m/s2.求：(1)0～2 s时间内，B相对水平面的位移大小；(2)t＝2 s时刻，A相对水平面的速度．答案(1)3.5 m(2)09．质量M=3kg的长木板放在水平光滑的平面上，在水平恒力F=11N作用下由静止开始向右运动，如图所示，当速度达到1m/s时，将质量m=4kg的物体轻轻放到木板的右端，已知物块与木板间摩擦因数μ=0.2，（g=10m/s2）求：（1）物体经多长时间才与木板保持相对静止；（2）物块与木板相对静止后, 物块受到的摩擦力多大?答案：1s 6.28NF。
