圆形逆流式冷却塔--安装说明书-内容1

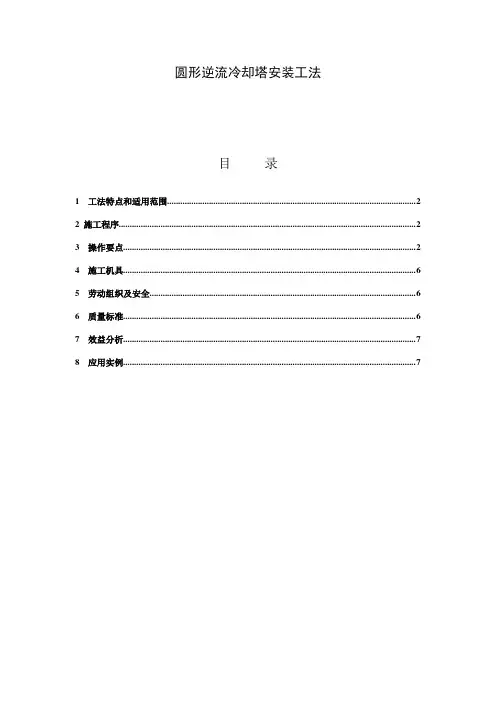

圆形逆流冷却塔安装工法目录1 工法特点和适用范围 (2)2 施工程序 (2)3 操作要点 (2)4 施工机具 (6)5 劳动组织及安全 (6)6 质量标准 (6)7 效益分析 (7)8 应用实例 (7)建筑空调用冷却塔因形体庞大，限于运输条件都以散件送货，需现场组装，其运行质量与安装工艺密切相关。

积多年体会于1994年中建七局三公司首编《圆形集水斗型逆流式冷却塔施工方案》以指导科达大厦冷却塔安装，经总结经验旋即开发本工法，并再用于省立医院门诊楼同类型冷却塔安装力求完善，继而制定本《圆形逆流冷却塔安装工法》。

1 工法特点和适用范围1．1 适用性：本工法适用于在设计工况下，每小时冷却75—600t循环水量的圆形集水头型逆流式冷却塔的安装（见图1.l）。

1．2 可操作性：采用本工法可完全有把握自行组织安装而不用聘请厂家指导。

1．3 完整性：从基础设计到安装调试全过程及其中主要环节的操作工艺、技术要求、注意事项等都给予必要的阐述。

1．4 通用性：填料架以上部分的安装工艺可通用于同规格范围非集水型圆形逆流冷却塔的安装（图1．4—1、图1．4－2、图1．4—3）。

基础部分可为各型多台冷却塔在斜屋面上的安装提供基础设计原则。

2 施工程序2．1 单台冷却塔安装程序如下：2．1．l 集水斗型基础→塔脚→集水斗→下塔体→中心管→填料架→扶梯→中塔体→上塔体→填料→风机→布水器→浮球阀→消声器→挡风板→管道→试运行→验收注：1．扶梯工序自下而上与塔体同步安装注：2．浮球阀工序尚包括排污阀、溢水钟、出水外接管安装。

2．1．2 集水盘型除下列部分程序外，其余同集水斗型：A：基础→塔脚→进水铁弯头→中心管→集水盘→填料架……B：基础→塔脚→进出水总成→中心管→集水盘→填料架……③无底盘型基础→塔脚→进水铁弯头→中心管→填料架……2．2 多台冷却塔施工顺序为：基础→l＃塔→2＃塔……n＃塔→管道→试运行→验收3 操作要点3．l 开箱检查与保管3．1．l 货至现场后，应按装箱单检查零部件是否齐全完好，电机等设备是否有铭牌标记，技术资料是否齐全。

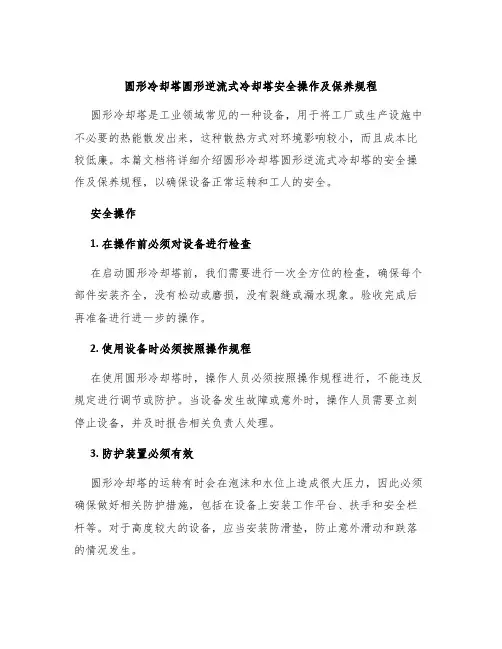

圆形冷却塔圆形逆流式冷却塔安全操作及保养规程圆形冷却塔是工业领域常见的一种设备，用于将工厂或生产设施中不必要的热能散发出来，这种散热方式对环境影响较小，而且成本比较低廉。

本篇文档将详细介绍圆形冷却塔圆形逆流式冷却塔的安全操作及保养规程，以确保设备正常运转和工人的安全。

安全操作1. 在操作前必须对设备进行检查在启动圆形冷却塔前，我们需要进行一次全方位的检查，确保每个部件安装齐全，没有松动或磨损，没有裂缝或漏水现象。

验收完成后再准备进行进一步的操作。

2. 使用设备时必须按照操作规程在使用圆形冷却塔时，操作人员必须按照操作规程进行，不能违反规定进行调节或防护。

当设备发生故障或意外时，操作人员需要立刻停止设备，并及时报告相关负责人处理。

3. 防护装置必须有效圆形冷却塔的运转有时会在泡沫和水位上造成很大压力，因此必须确保做好相关防护措施，包括在设备上安装工作平台、扶手和安全栏杆等。

对于高度较大的设备，应当安装防滑垫，防止意外滑动和跌落的情况发生。

4. 停机前必须进行检查当圆形冷却塔需要停机时，操作人员必须按照规程进行操作，并在停止前对设备的各项指标进行检查确认。

其中包括检查设备的水位是否正常，泵的运作是否正常，进水口和排水口是否畅通等等。

5. 必须定期对设备进行维修和检查为确保设备的正常运行，我们必须进行定期检查和保养，周期通常根据设备的使用情况和所处环境而定。

在检查和保养设备时，我们需要密切关注设备的各项指标，如水位、浓度、温度等，确保设备正常运转，不影响生产效率。

保养规程1. 常规保养定期清洗设备内部和外部的沉淀物和污垢，包括水箱、冷却塔结构、轴承、冷却装置等。

如果需要更换某些部件，例如水泵，切记要使用原厂配件，以确保设备的完整性和稳定性。

另外，需要保持设备周围环境整洁、干燥、通风，以对设备产生更好的保护效果。

2. 注重春秋季和冬季的保养在春秋季和冬季之前，我们需要对设备进行全面的检查和保养。

这包括对设备的水泵、风扇、标准桶等进行检查和更换，对水管清洗和维修，以及对设备内部的故障和问题进行修复和清理。

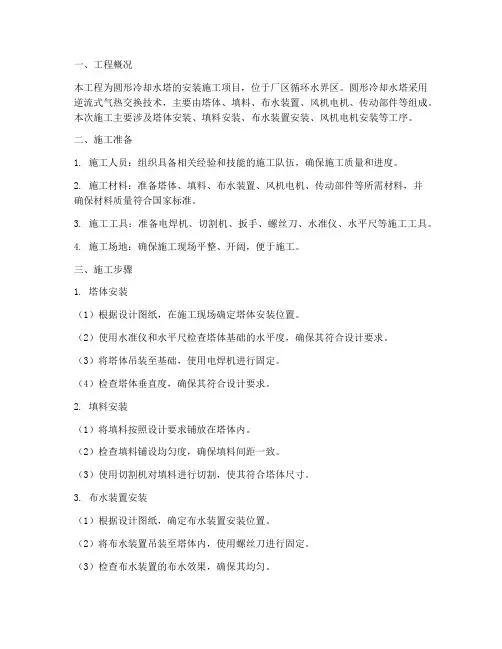

一、工程概况本工程为圆形冷却水塔的安装施工项目，位于厂区循环水界区。

圆形冷却水塔采用逆流式气热交换技术，主要由塔体、填料、布水装置、风机电机、传动部件等组成。

本次施工主要涉及塔体安装、填料安装、布水装置安装、风机电机安装等工序。

二、施工准备1. 施工人员：组织具备相关经验和技能的施工队伍，确保施工质量和进度。

2. 施工材料：准备塔体、填料、布水装置、风机电机、传动部件等所需材料，并确保材料质量符合国家标准。

3. 施工工具：准备电焊机、切割机、扳手、螺丝刀、水准仪、水平尺等施工工具。

4. 施工场地：确保施工现场平整、开阔，便于施工。

三、施工步骤1. 塔体安装（1）根据设计图纸，在施工现场确定塔体安装位置。

（2）使用水准仪和水平尺检查塔体基础的水平度，确保其符合设计要求。

（3）将塔体吊装至基础，使用电焊机进行固定。

（4）检查塔体垂直度，确保其符合设计要求。

2. 填料安装（1）将填料按照设计要求铺放在塔体内。

（2）检查填料铺设均匀度，确保填料间距一致。

（3）使用切割机对填料进行切割，使其符合塔体尺寸。

3. 布水装置安装（1）根据设计图纸，确定布水装置安装位置。

（2）将布水装置吊装至塔体内，使用螺丝刀进行固定。

（3）检查布水装置的布水效果，确保其均匀。

4. 风机电机安装（1）将风机电机吊装至塔体顶部。

（2）使用电焊机将风机电机与塔体固定。

（3）检查风机电机运行是否正常，确保其符合设计要求。

四、施工注意事项1. 施工过程中，注意保护施工现场环境，避免污染。

2. 施工过程中，严格遵守安全操作规程，确保施工人员安全。

3. 施工过程中，严格控制施工质量，确保工程符合设计要求。

4. 施工过程中，加强施工进度管理，确保工程按期完成。

五、施工进度安排1. 施工准备：3天2. 塔体安装：5天3. 填料安装：2天4. 布水装置安装：2天5. 风机电机安装：2天6. 系统调试：3天总计：15天通过以上施工方案，确保圆形冷却水塔工程顺利进行，达到预期效果。

圆形逆流玻璃钢冷却塔工作原理和技术说明随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。

为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成现实。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。

我厂曾对本系列产品的外形设计作过局部改，使其更加运行可靠、耐用、装配方便.圆形逆流玻璃钢冷却塔产品特点：[I33-O544-OO59]耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。

对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。

我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.圆形逆流玻璃钢冷却塔说明：1、标准设计工况：干球温度31.5℃，湿球温度28℃，大气压力99400Pa，进水温度42℃，出水温度32℃；2、层叠式高效圆塔专用填料的选用，使该类冷却塔达到结构紧凑，占地面积小、布置灵活方便的设计目的；3、采用机翼型空腹结构大直径、大面积、低转速、低动压玻璃钢风机叶片，使用该类冷却塔具有节能低噪的显著特点;4、超低噪声冷却塔于进出风口及淋雨区设置高效降噪装置，使同级别冷却塔有效降噪达5dB(A)；5、大量高强FRP结构件在该类冷却塔上的应用使其具有防腐性能优良，使用寿命长的明显优点；6、小型冷却塔采用旋转式布水系统，结构简单、布水均匀，进一步提高冷却塔热力性能，大型冷却塔采用固定布水系统，进一步提高塔体的稳定性能；7、旋转式布水系统设置挡水板装置，固定式布水系统设置收水器装置，使冷却塔的飘水损失降至0.01%以内；8、圆塔结构本身赋予其良好的抗风压性能，特别适用于沿海台风地区使用，该类冷却塔设计抗风能力达0.75KN/m2；9、体积小、重量轻、结构简单，安装维护极为简捷方便；圆形逆流玻璃钢冷却塔安装、调试、使用须知:1、本说明书中的基础图及安装尺寸供安装时参考。

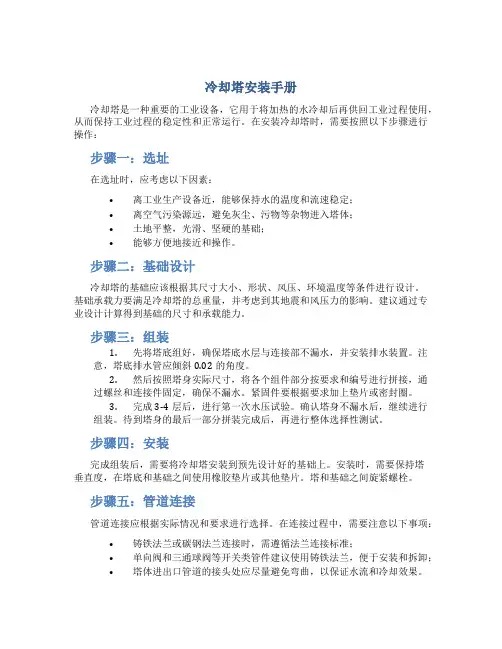

冷却塔安装手册冷却塔是一种重要的工业设备，它用于将加热的水冷却后再供回工业过程使用，从而保持工业过程的稳定性和正常运行。

在安装冷却塔时，需要按照以下步骤进行操作：步骤一：选址在选址时，应考虑以下因素：•离工业生产设备近，能够保持水的温度和流速稳定；•离空气污染源远，避免灰尘、污物等杂物进入塔体；•土地平整，光滑、坚硬的基础；•能够方便地接近和操作。

步骤二：基础设计冷却塔的基础应该根据其尺寸大小、形状、风压、环境温度等条件进行设计。

基础承载力要满足冷却塔的总重量，并考虑到其地震和风压力的影响。

建议通过专业设计计算得到基础的尺寸和承载能力。

步骤三：组装1.先将塔底组好，确保塔底水层与连接部不漏水，并安装排水装置。

注意，塔底排水管应倾斜0.02的角度。

2.然后按照塔身实际尺寸，将各个组件部分按要求和编号进行拼接，通过螺丝和连接件固定，确保不漏水。

紧固件要根据要求加上垫片或密封圈。

3.完成3-4层后，进行第一次水压试验。

确认塔身不漏水后，继续进行组装。

待到塔身的最后一部分拼装完成后，再进行整体选择性测试。

步骤四：安装完成组装后，需要将冷却塔安装到预先设计好的基础上。

安装时，需要保持塔垂直度，在塔底和基础之间使用橡胶垫片或其他垫片。

塔和基础之间旋紧螺栓。

步骤五：管道连接管道连接应根据实际情况和要求进行选择。

在连接过程中，需要注意以下事项：•铸铁法兰或碳钢法兰连接时，需遵循法兰连接标准；•单向阀和三通球阀等开关类管件建议使用铸铁法兰，便于安装和拆卸；•塔体进出口管道的接头处应尽量避免弯曲，以保证水流和冷却效果。

步骤六：电气连线冷却塔需要接入电源才能进行稳定的运行，电气连线应根据冷却塔实际要求进行，且需要符合国家和地方电气规范。

电气部分的标志和连线应清晰。

步骤七：启动测试在以上步骤均已完成后，需要进行冷却塔的启动测试，确认相应部件运转正常，确保安全稳定地运行。

测试完成后，即可正式投入使用。

以上为冷却塔安装手册的详细步骤及注意事项，仅供参考。

冷却塔说明书 The manuscript was revised on the evening of 2021一、安装要求1.冷却塔安装位置与建筑物应有一定的距离，避免建筑物挡风，影响冷效。

圆塔多塔并列布置时，塔间距不小于塔体半径，方塔可以并列组合。

2.冷却塔不应安装于车间内、锅炉房等有热量产生或尘土飞扬的地方。

3.整体塔吊装时要注意不要损害塔体，50T以下塔可以由塔口吊装，大型塔必须由下塔体处吊装。

塔放置水平后将塔脚和基础钢板全部焊接牢固。

配管时必须将中心管固定，塔接出管不能受力，以避免破坏塔体密封而漏水。

二、使用说明1.使用前清除管道中的各种杂物，以避免堵塞进水管。

2.使用前检查各部件的连接螺栓是否拧紧，特别时传动部分部件必须一一拧紧。

3.检查减速器是否加油，油位是否在要求位置。

4.用手转动叶片，减速器是否转动灵活。

如果调整风叶角度，应将各叶片角度调一致。

5.各项检查完毕后进行试运转，检查塔体是否平稳。

6.打开水泵，调整流量和进塔水压，观察布水情况，喷头应无中空现象。

有喷淋装置的平时关闭喷淋管阀门，冬天需要化冰时打开喷淋管阀门，调整到水量四周均匀即可。

7.打开电机，观察运转情况，电机电流不能超出额定电流，如有不符，调整叶片的角度。

如额定电流超出，应通知厂家处理，不能继续运转。

8.保证进塔水的干净，冷却塔的水质要求浑浊度小于50PPM，否则需水质处理。

日常使用应做好系统的水密工作。

9.塔体上不准使用电、气焊，动火时必须做好防火措施。

三、维护1.冷却塔每年进行一次全面检查和维修，如使用工况特别恶劣，应缩短检修周期。

2.电机保养按电机常规进行。

减速器应设专人检修，定期观察运行情况和油位，及时加油（HL-30号齿轮油SY-1103-77，HL57-28号双曲线齿轮油SY-1102-77）半年加一次。

试车时检查电流不能高于额定电流的90%，否则调整风机角度，新安装的减速机运行半月后更换一次油，正常运行后半年后更换一次油，一周检查一次油位。

冷却塔安装使用说明1. 概述冷却塔是一种常见的用于工业设备散热的设备，通过水和空气的对流作用来降低设备的温度。

本文档将介绍冷却塔的安装和使用方法，以确保冷却塔能够正常运行并发挥最佳性能。

2. 安装2.1 选择合适的位置选择安装冷却塔的位置非常重要，应考虑以下因素：- 与散热设备之间的距离，确保冷却塔可以有效地散热；- 充分的通风条件，确保冷却塔在运行过程中能够获得足够的新鲜空气；- 安装位置离水源和电源较近，方便设备的连接和维护。

2.2 安装步骤1. 确保冷却塔正常放置在平坦的地面上，避免不稳定和倾斜的情况发生。

2. 根据冷却塔的尺寸和重量，使用适当的固定件将冷却塔固定在地面上，以确保安全稳定。

3. 根据冷却塔和散热设备之间的连接要求，连接冷却塔和散热设备的输送管道。

4. 连接冷却塔的进水管道和出水管道，并确保管道连接可靠密封。

3. 使用3.1 操作步骤1. 启动冷却塔前，请确保所有连接和固定件都已经正确安装。

2. 连接冷却塔的电源，并确保电源接地良好。

3. 打开冷却塔的进水阀门，使冷却塔开始工作。

4. 监测冷却塔的工作状态，定期检查水位、压力、温度等参数，确保正常运行。

3.2 维护与保养1. 定期清洗冷却塔，去除水中的杂质和污垢，保持水路畅通。

2. 检查冷却塔的风扇和电机运行状态，如有异常及时维修或更换。

3. 注意冷却塔周围的环境卫生，防止杂草和垃圾影响冷却效果。

4. 定期检查冷却塔的连接件和固定件是否松动，如有必要及时加固。

4. 安全事项4.1 使用时的注意事项- 在操作和维护冷却塔时，请记住关掉冷却塔的电源，以免触电事故发生。

- 维护过程中，禁止将手和其他物体伸入冷却塔内部，以免发生意外。

- 清洗冷却塔时，应遵守相关的操作规程，保护好自己的皮肤和呼吸系统。

4.2 紧急情况处理- 如发生冷却塔工作异常或其他紧急情况，请立即关掉冷却塔的电源，并及时联系专业维修人员解决问题。

- 在紧急情况下，如果需要清洗冷却塔，请使用適當的个人防护装备，确保自身安全。

冷却塔使用说明书(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除冷却塔使用说明一、冷却塔基础制作1、冷却塔安装位置应选择在通风良好，无建筑物影响，无粉尘，无热气的合适场所。

2、冷却塔基础必须按厂方提供的基础图设计施工。

3、各基础面标高就在同一水平面上，标高误差不大于10mm。

4、客户如自设水池，水池深度，出水管大小，排污，放空，补给水管等均由客户按实际情况自定。

二、冷却塔的安装1、冷却塔安装一般由专业技术人员指导安装。

2、冷却塔顶部不准动用气焊，电焊及其它明火，以防发生火灾。

3、电机安装完毕，连接动力电源时，自电机接线盒的引出线要下挂成U字形，防止雨水沿电源线进入，出线孔要堵封。

4、管道上应安装滤网，保证循环水的清洁。

5、加注减速器齿轮油，满至油标刻度，油号：N320中负荷工业齿轮油。

6、试用前，请先将冷却塔脚和基础预埋铁板焊接。

三、冷却塔的日常使用1、在使用前对进出水管道，水池进行全面冲洗，清除塔内垃圾，以防管路堵塞。

2、各部件连接螺栓，特别是传动部件（风机，电机，旋转布水器），必须一一拧紧。

3、减速器油位正常，皮带减速器的皮带就涨紧。

4、风叶转动灵活，无磕碰上壳体。

5、当风机工作时，从塔顶往下看应为顺时针，向上抽风。

6、冷却塔如有异常声音应立即停机，全面检查，直至排除故障。

7、风机工作后，打开水阀，同时高速水泵流量，进塔水压，电流，电压，振动，噪音值均应在规定范围内。

8、发现布水器不转或布水不均匀时，应停机检修。

9、循环水应为自来水或清洁水，不宜含油污和杂质，浑浊度不大于50mm/1。

10、冷却塔作为重要的冷却设备，应有专人负责管理，作好有关冷却塔的进出水温度，流量，气象参数的记录，四、冷却塔的维护1、维护前应切断电源，并有专人看护电闸，以防意外。

2、每年应进行一次休机检查和维护。

3、电机保养按电机常规进行，齿轮箱内要保证足够的齿轮油。

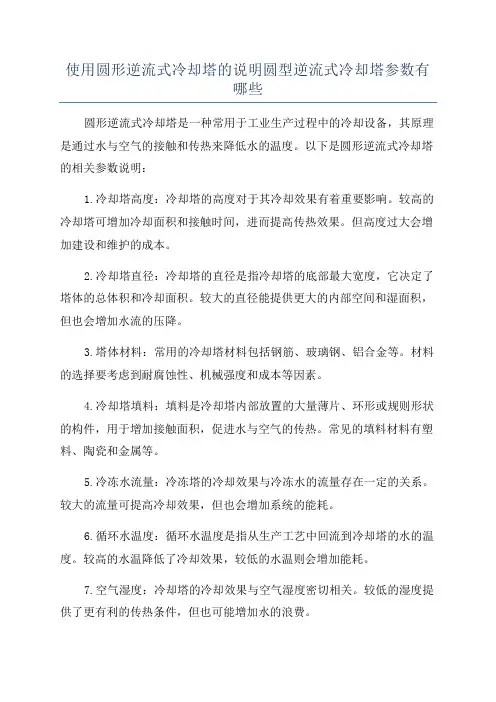

使用圆形逆流式冷却塔的说明圆型逆流式冷却塔参数有哪些圆形逆流式冷却塔是一种常用于工业生产过程中的冷却设备，其原理是通过水与空气的接触和传热来降低水的温度。

以下是圆形逆流式冷却塔的相关参数说明：1.冷却塔高度：冷却塔的高度对于其冷却效果有着重要影响。

较高的冷却塔可增加冷却面积和接触时间，进而提高传热效果。

但高度过大会增加建设和维护的成本。

2.冷却塔直径：冷却塔的直径是指冷却塔的底部最大宽度，它决定了塔体的总体积和冷却面积。

较大的直径能提供更大的内部空间和湿面积，但也会增加水流的压降。

3.塔体材料：常用的冷却塔材料包括钢筋、玻璃钢、铝合金等。

材料的选择要考虑到耐腐蚀性、机械强度和成本等因素。

4.冷却塔填料：填料是冷却塔内部放置的大量薄片、环形或规则形状的构件，用于增加接触面积，促进水与空气的传热。

常见的填料材料有塑料、陶瓷和金属等。

5.冷冻水流量：冷冻塔的冷却效果与冷冻水的流量存在一定的关系。

较大的流量可提高冷却效果，但也会增加系统的能耗。

6.循环水温度：循环水温度是指从生产工艺中回流到冷却塔的水的温度。

较高的水温降低了冷却效果，较低的水温则会增加能耗。

7.空气湿度：冷却塔的冷却效果与空气湿度密切相关。

较低的湿度提供了更有利的传热条件，但也可能增加水的浪费。

8.风量：冷却塔的风量取决于风机的大小和参数。

较大的风量能够增加空气与水的接触面积，提高传热效果。

9.风机功率：风机功率直接关系到风机的电能消耗。

较大的风机功率可提供较大的风量，但也会带来更高的运行成本。

10.整体能效：冷却塔的整体能效需要考虑到冷却效果、风机功率和水泵功率等因素。

高效率的冷却塔应该能够在保证降温效果的同时，尽量减少电能和水的消耗。

总之，圆形逆流式冷却塔的参数包括塔的高度、直径、材料，填料类型，冷冻水流量，循环水温度，空气湿度，风量，风机功率以及整体能效等。

这些参数的合理选择和优化可以提高冷却塔的性能和效率，从而为工业生产过程提供稳定可靠的冷却服务。

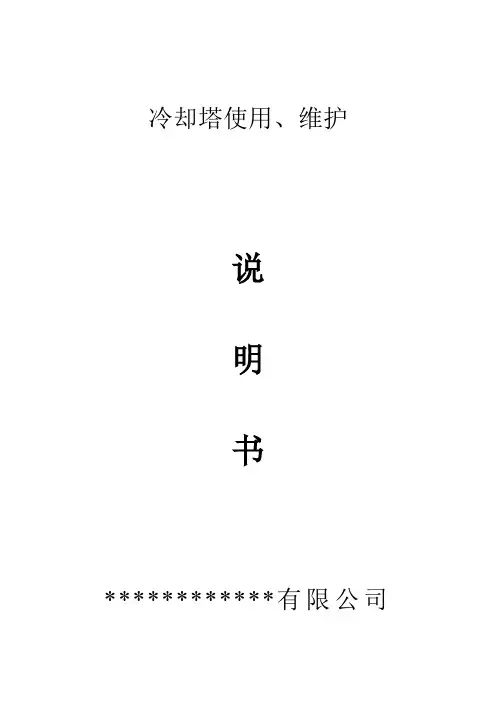

冷却塔使用、维护说明书************有限公司一、安装概述1、检查基础安装尺寸，安装下立柱、下塔体。

2、安装上立柱、中进水管，中进水管与上立柱应保持垂直。

3、安装填料支架，校对填料支架面与角钢环面保持水平。

4、吊装上塔体。

拼装时应保持上部风机筒口的尺寸，符合设计要求。

5、填料安装。

围绕中心进水管将斜波填料盘成圆形，不应拉得过紧，但需合不松动，外围与塔内壁要贴合良好，相邻层斜波要交叉错置叠放，每层填料铺好后要校核水平。

6、安装旋转布水器，先将铝托架与中心上进水管边连接好，布水管孔与水平成45度角。

各布水管孔在同一方向，并要校核水平，布水管与填料面净距应保持50—80毫米。

安装完毕后用手轻推布水管。

认为布水器转动灵活，无异常即可。

7、安装轴流风机。

应使风机支架的支点落在上塔体的肋上，校核支架水平，使通风机的轴线与上塔体风管的中心轴线一致。

通风机轮毂及叶片根据出厂前静平衡试验，定位编号，对号就位，叶片顶端和风筒内壁的间应均匀，并不小于5毫米。

如欲调换叶片时，需要作静平衡试验后方可安装。

8、安装检修技扶梯。

应与检查窗安装在同一侧面，另外，所用电缆线要加套塑料套管。

电机接线盒要用环氧粘胶封闭，防止进水。

9、安装现场，严禁使用电焊或气割等明火。

二、维护说明1、冷却塔安装完毕，投入运行前，应仔细清除管道、收水器、填料、表面及集水池等处的杂物和污垢，以免发生堵塞。

2、冷却塔交付使用前，应先进行试运转，检查通风机、塔体安装是否平稳，逆流塔旋转布水管运转是否正常，电动机防潮措施是否严密等。

经检查合格方能交付运行。

3、冷却塔使用时，应经常观察，检查通风机运行情况，包括电源、电压、通风机振动、噪声、齿轮箱油位，有否漏油或皮带传动是否松动、打滑等，检查旋转布水管是否正常。

4、对齿轮减速器机械油，除平时不断加注到规定油位外，每连续运行一年，应全部更换一次。

5、皮带转动轴承座要加注润滑脂。

用钙基润滑脂ZG-4（GB491-65）或钙钠基润滑脂ZGN-2（SYB1403-62）。

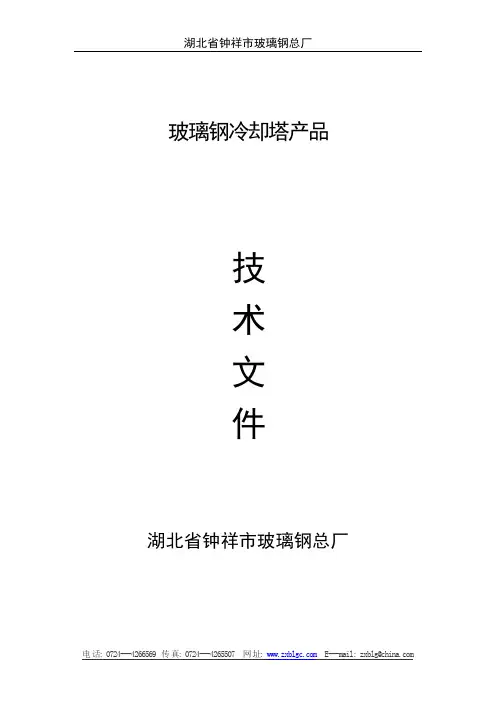

玻璃钢冷却塔产品技术文件湖北省钟祥市玻璃钢总厂目录一、竣工图 (1)二、使用说明书 (2)三、验收报告 (3)四、合格证 (4)玻璃钢圆型逆流冷却塔使用说明书湖北省钟祥市玻璃钢总厂运输与安 (1)使用与维护 (2)风机减速机使用说明 (3)一、运输与安装1.运输过程中要轻拿轻放，防止撞击和变形，严禁在玻璃钢制品上堆放重物。

2.冷却塔应安装在清洁和通风条件较好的环境中，塔群布局间距应保持单台塔径以上的距离为宜。

3.安装基面应水平，塔体中心与基面垂直，塔脚与基础预埋钢板焊接固定。

4.安装后的塔体外形尺寸误差不得大于15mm，风机叶片，与塔内壁的间隙应在10－30mm之间，并保持叶片角度一致。

风机运转必须平稳和无其他异常响声。

风机旋转方向为顺时针方向（俯视）。

5.旋转布水器应安装水平，旋转灵活自如，进水压力在2－5米水柱，若水压过高则易漂水。

6.填料、收水器铺设应间距均匀，上下平整层间纹缝交错45°，如需在填料上作业时，必须用木板垫脚，防止填料被踏坏。

7.安装作业时，若需进行电、氧焊应切实作好防火措施，防范以未然。

二、使用与维护1.开车前应检查整塔安装是否牢固，并清除塔内杂物。

2.检查电机接线是否防水密封，使用时不应超过电机的额定电流。

3、循环水浊度应在于50，短期内不超过100，不应有水藻青苔或油污杂质，必要时加以处理。

4．冷却塔起动时应先开出水闸阀再启动水泵，后开风，不允许在没有淋水的情况下，使风机运转。

5、启动风机时必须注意安全，注意有无异音及振动现象，若有发现应立即停机检查，排除异常后方能重新开机。

6、减速机运行一小时后，应注意检查油位、间隙和紧固等情况，确认可靠后方继续使用。

运转半月后，应清洗油池，更换润滑油（13#压缩油或20#齿轮油位）。

卧式减速机加N68（GB443——84）机械油到规定油位。

以后每运行2000－3000小时换油次一次。

7、冷却塔填料要视使用情况定期清洗，一般在停车不用时清洗，一次（不大于一年），损坏的要予以更换。

冷却塔使用安装说明冷却塔使用安装说明一、安装时的注意事项为了能充分发挥冷却塔的功能，应选择良好的安装场所。

（1）应放置在通风良好洁净的场所。

（2）由冷却塔排出的湿热空气不会再吸入冷却塔内的声所。

（3）应避免在多层次，酸性气体的场所使用，否则会导致热交换器以及配管的腐蚀。

（4）应避免在烟窗以及能受到热源辐射处使用。

（5）冷却塔的进风口和墙壁等之间的距离如下：单塔型为2米，双塔型为2.5米，三塔型为3.5米，四塔以上应为5米以上，墙壁高度应低于冷却塔整体高度。

墙壁过高时，因风向会引起短路，以致影响冷却塔的性能。

（6）冷却塔的排气口和障碍物间的距离应为5米以上。

二、管道配置（1）对制冷设备和冷却塔之间的管道配置一般按管道配置图进行。

同时也应参制冷设备和其它机器的使用说明书进行。

（2）除了循环水输入口外，应按S311规范P=9.8×106Pa进行法兰与管道的连接。

（3）循环水泵吸入部分应设置在低于冷却塔水盘水面的位置。

（4）应设置管道台架使冷却塔不承受管道的重量。

（5）布水槽有好几个时，应在各布水槽的输入口设置蝶阀。

（6）在冷却塔的附近应对供水管设置支撑台架。

三、配线应按照设备技术标准及电力规范正确地进行电机的配线工作。

（1）应确定使用适当的热继电器，交流接触器、保险丝、开关装置及配线。

（2）有关电线的配线，对于正相应进行U和V 的交换。

（逆相配线下，风机作正回转）必须确认从上往下看时风机回转方向应为顺时针方向。

（3）应检查电机接线端子是否拧紧。

即使只有1根电线松动，也会造成电机单相运转，以致烧坏电机。

应十分注意。

四、运转时注意事项（1）运转7-10天后，应重新调整皮带。

在运转初期，因皮带和皮带轮间的确良靡合等原因，皮带的张力会减弱。

（2）冷却塔的性能与循环水量有关，应检查是否达到标准水量。

（3）应充分注意噪音，振动和电流值。

有异常时应参（故障原因和对策表）尽快进行处理。

（4）填料的耐热温度为65摄氏度。

无锡方舟流体科技有限公司
Wuxi ARK Fluid Science Technology Co.Ltd
携手方舟 共赢未来
冷却塔的安装使用说明
一、选择安装场地
冷却塔应安装在有足够承载能力的建筑物地面上，通风要良好，冷却塔的进风口与平行建筑物最短距离应不小于塔体外径的1.5倍，以满足新风进塔无阻和有效避免在有热空气产生，粉末飞纷的场所，否则要采取其它防护措施进行安装。

二、安装须知
冷却塔基础尺寸仅供参考，中心部位有基础的支柱负载为运转重力的25%，其余重力由外围基础支柱平均承担，各基础平面标高误差1mm ； 由于塔体不能承受水管重量，安装水管时必须另设支柱，10mm 以上出水管宜用防震软管（高压胶管）连接；安装底盘时，安装人员应踩在底盘的加强筋上，以避免损坏底盘，安装外壳底盘等纤维件时，应先穿上螺丝，然后依次上紧，避免外壳底盘变形，在确认底盘没有变形，且接缝处及周围干燥后，方可在接缝处铺设纤维毛及涂抹树脂，避免塔体漏水； 冷却塔风扇应顺时针方向旋转，风向向上（或向外）。

风机叶尖与塔内壁之间的间隙应保持均匀，检查叶片安装角度是否相同，调试运转是否平衡，电源功率是否与额定功率一致； 马达需按其标出的接线方向接线，接线后要密封接线盒，马达电路应设有缺相运行保护及过载运行保护，以确保马达可靠运行。

三、冷却塔起动准备
1、开启水盘排污阀门清洗水盆及塔体各部件；
2、检查各运转部件是否灵活，风叶与塔体间隙是否均匀；
3、调整浮球阀，将水盆的水位调节在溢水口以下20mm 处。

圆形逆流式玻璃钢冷却塔Circular counter with glass fiber reinforced plastic cooling tower本说明书中所有冷却塔都是节能型的，因为电机安装容量在国内外同类冷却塔中较低。

低噪声型及超低噪声型冷却塔水温降一般为5—8℃，适合于空调制冷等一般水温降的冷却。

All kinds of cooling towers are energy-saving type in this manual because the installed capacity of motors for cooling tower is quite low in domestic & foreign market. Water temperature of low-noise type and ultra-low noise type cooling tower generally drops 5-8 ° C, it is suitable for general water drop, such as air conditioning & refrigeration.超低噪声型冷却塔是在低噪声冷却塔的基础上又采取了一系列噪声控制措施，标准点噪声值比相应的低噪声型低-5dB(A)。

它适合于对噪声要求更严的地方，例如：宾馆、医院、公共建筑以及距居民区较近的场合。

Ultra-low noise type cooling tower has taken a series of noise control measures on the basis of the low-noise type cooling tower, the noise value of the standard points is -5dB (A) lower than that of low-noise type. It was well-suited to the place with stricter requirements on noise, such as hotels, hospitals, public buildings as well as the surrounding of residential areas.工业型即中高温冷却塔，水温降一般为10—25℃。

GR-圆型系列逆流式冷却塔安装及运行与保养手册第一部分冷却塔安装说明一、检查基础1、参照冷却塔产品样本，检查基础尺寸是否正确。

2、用水平尺检查基础是否水平，要求各基础之间水平误差不大于2㎜。

3、冷却塔安装地面承载，参考冷却塔运行重量及设计的安全系数，校核安装地基的承载能力。

二、安装底盆1、按照装配示意图，将各类底盆按图示顺序摆放，并调整彼此间间隙至均匀（单台塔底盆是一整体，不必拼装）。

2、配钻底盆间的连接孔，然后用螺栓连接固定。

3、底盆封边：清理底盘上的所有杂物，保持底盘清洁、干燥、不能残留水滴，封底时不能在雨天进行（保证封底后一小时之内不下雨）。

将树脂倒进水勺，按配比加入固化剂，树脂与固化剂在25~30℃时配比为100：2，每次用多少配多少，以免浪费，同时随坏境温度高低，适当增减固化剂的配量。

将加入固化剂的树脂搅拌均匀，方可进行涂刷，否则会出现部分树脂过早固化，部分不能固化的现象，造成树脂及底盘漏水。

封底操作时应先在底盘接缝处刷上一层树脂，然后铺上一层纤维，再涂上一层树脂，并用刷子将其压平，使树脂充分浸透纤维，底盘与纤维不能有分离现象，封底纤维一般铺三层。

封底纤维固化后，再涂上一层树脂，保证封底纤维表面光滑。

树脂一般保质期为三个月，请用户在保证期内使用。

树脂、纤维用保存在阴凉、干燥、通风处，不宜让阳光直射及雨淋，以免树脂。

纤维变质。

三、安装主管、横水管、中心圈、管位器主管要垂直与底盘，横水管要水平，管位器安装在主管上，然后装上中心圈。

四、安装进风支柱及填料梁将填料支架与中心圈、进风支柱连接，但必须确保水平垂直。

检查各件安装到位后，可将所有螺丝紧固，然后缠绕填料。

五、安装填料将两圈填料按相反的方向放在一起，以中心管为中心进行缠绕，根据图纸的要求来确定缠绕直径的大小和高度。

缠好的填料要求：密实均匀，堆放整齐。

六、安装播水管及转头把转头装在主管顶端，再将播水管横推进转头内，直至播水管成水平位置，喷水孔要和垂直线成30°~45°向后安装（在运行时，按需求而作最后调校角度）。

本工程为圆形冷却塔安装工程，位于厂区循环水界区。

设备由供应商负责供货、安装及调试，主要安装内容为：基础施工、塔体安装、填料安装、配水管安装、喷溅装置安装、收水器安装、风机电机安装、风筒安装及避雷安装等，调试主要是安装完成后对风机的空载试运行。

二、编制依据1. 《化工机器设备安装施工及验收规范》（通用规定）HGJ203-832. 《机械设备安装工程施工及验收通用规范》GB50231-20093. 《压缩机、风机、离心压缩机安装工程施工及验收规范》GB50275-20104. 到场的冷却塔（风机）技术图纸和随机资料三、施工准备1. 技术准备：熟悉施工图纸，了解设备性能、技术参数及安装要求；编制施工组织设计、施工方案；组织技术交底。

2. 人员准备：成立施工班组，明确各岗位责任；组织施工人员培训，提高施工技能。

3. 环境要求：施工现场平整、开阔，满足设备运输、安装和调试要求。

4. 机械准备：准备必要的吊装设备、施工工具及检测仪器。

5. 材料准备：备齐基础施工材料、塔体材料、填料、配水管、喷溅装置、收水器、风机电机、风筒、避雷装置等。

6. 仪器仪表工具：准备水准仪、经纬仪、水平尺、扳手、螺丝刀、焊机等。

四、施工程序及施工方法1. 基础施工：按照设计要求进行基础开挖、基础垫层、基础浇筑等。

2. 塔体安装：采用吊装设备将塔体吊装至基础上，调整塔体水平度，紧固地脚螺栓。

3. 填料安装：按照设计要求将填料均匀分布在塔体内，填料层厚度应符合设计要求。

4. 配水管安装：将配水管与塔体连接，调整配水管位置，确保水流均匀。

5. 喷溅装置安装：将喷溅装置安装在塔体顶部，调整喷溅角度，确保喷溅效果。

6. 收水器安装：将收水器安装在塔体底部，调整收水器位置，确保收集效果。

7. 风机电机安装：将风机电机安装在塔体顶部，调整风机电机位置，确保风机运转平稳。

8. 风筒安装：将风筒与风机电机连接，调整风筒位置，确保气流顺畅。

9. 避雷安装：将避雷装置安装在塔体顶部，确保设备安全。
