圆形逆流式与方形横流式冷却塔比较

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。

与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。

在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。

首先，我们来看TBH横流闭式冷却塔。

TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。

TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。

工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。

TBH横流闭式冷却塔的优点有以下几个方面。

首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。

其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。

此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。

接下来，我们来看逆流式冷却塔。

逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。

在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。

水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。

逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。

首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。

其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。

然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。

综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。

各种冷却塔的优缺点1、逆流式节能冷却塔逆流式节能冷却塔是指水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。

逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这既是逆流式冷却塔。

逆流式节能冷却塔的优点：1、整套涉笔设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。

采用了淋水填料，防止老化和湿气回流。

在温度比较低的地方，容易采取抗冻措施。

并且可以设计多台冷却塔同时使用。

2、整套设备设计比较简单，操作比较简单。

整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。

冷却塔工作原理是通风的空气从正确的角度吹向滴下来的水，当空气通过这些水滴的时候，一部分水就蒸发了，由于用于蒸发水滴的热量降低了水的温度，剩余的水就被冷却了。

这种方法的冷却效果依赖于空气的相对湿度以及压力。

当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。

冷却塔的工作过程：圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。

但是，水向空气中的蒸发不会无休止地进行下去。

当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。

蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。

2、干式冷却塔干式冷却塔，水和空气不直接接触，只有热交换的冷却塔。

干式冷却塔，干式冷却难的热水在散热翅管内流动，靠与管外空气的温差，形成接触传热而冷却。

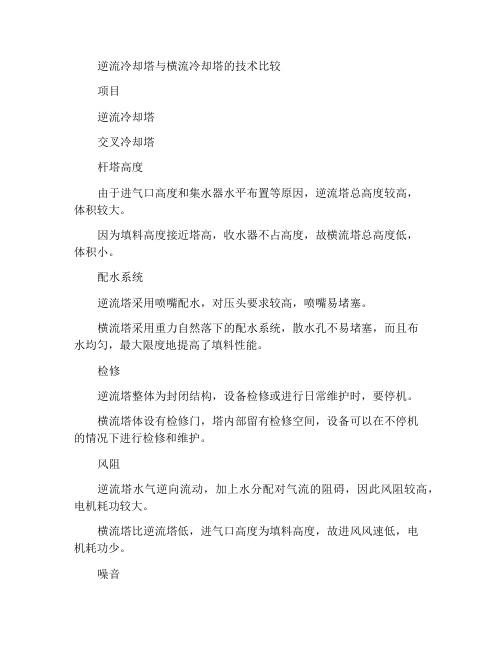

逆流冷却塔与横流冷却塔的技术比较
项目
逆流冷却塔
交叉冷却塔
杆塔高度
由于进气口高度和集水器水平布置等原因，逆流塔总高度较高，
体积较大。

因为填料高度接近塔高，收水器不占高度，故横流塔总高度低，
体积小。

配水系统
逆流塔采用喷嘴配水，对压头要求较高，喷嘴易堵塞。

横流塔采用重力自然落下的配水系统，散水孔不易堵塞，而且布
水均匀，最大限度地提高了填料性能。

检修
逆流塔整体为封闭结构，设备检修或进行日常维护时，要停机。

横流塔体设有检修门，塔内部留有检修空间，设备可以在不停机
的情况下进行检修和维护。

风阻
逆流塔水气逆向流动，加上水分配对气流的阻碍，因此风阻较高，电机耗功较大。

横流塔比逆流塔低，进气口高度为填料高度，故进风风速低，电
机耗功少。

噪音
逆流塔填料与下部水箱之间的距离较大，水从填料落下后，产生
哗哗落水声，噪音大。

横流塔填料下部的一小部分浸入水中，这样水流经填料表面后，
直接落入下部水槽，噪音很低。

水损失
因为逆流塔的风机直接位于填料上方并靠近填料，因此飘水量较大。

另外，下部水槽水的飞溅损失很大，易在冷却塔周围形成水雾，
易造成军团性菌群的繁殖。

横流塔风机位于冷却塔的中间，填料位于两侧，因此飘水量很小，为环保性产品。

模块化
逆流塔单体四面进风，模块组合后，进气口表面减小，影响进风量，为满足风量要求，电机耗功就要加大。

横流塔专为模块化设计，单体两面进风，组合模块后，进气口表
面没有变化，电机耗功不变。

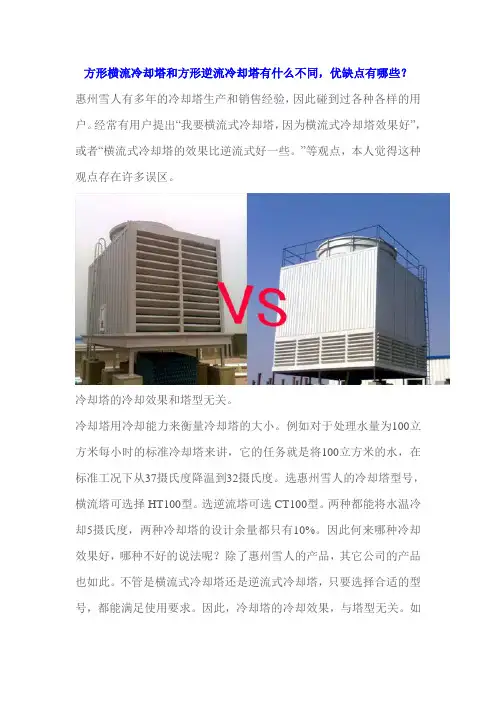

方形横流冷却塔和方形逆流冷却塔有什么不同，优缺点有哪些？惠州雪人有多年的冷却塔生产和销售经验，因此碰到过各种各样的用户。

经常有用户提出“我要横流式冷却塔，因为横流式冷却塔效果好”，或者“横流式冷却塔的效果比逆流式好一些。

”等观点，本人觉得这种观点存在许多误区。

冷却塔的冷却效果和塔型无关。

冷却塔用冷却能力来衡量冷却塔的大小。

例如对于处理水量为100立方米每小时的标准冷却塔来讲，它的任务就是将100立方米的水，在标准工况下从37摄氏度降温到32摄氏度。

选惠州雪人的冷却塔型号，横流塔可选择HT100型。

选逆流塔可选CT100型。

两种都能将水温冷却5摄氏度，两种冷却塔的设计余量都只有10%。

因此何来哪种冷却效果好，哪种不好的说法呢？除了惠州雪人的产品，其它公司的产品也如此。

不管是横流式冷却塔还是逆流式冷却塔，只要选择合适的型号，都能满足使用要求。

因此，冷却塔的冷却效果，与塔型无关。

如果从语言文字上来讲，说冷却塔的冷却效果本身就是一种错误的提法。

虽然塔型和冷效无关，但横流塔和逆流塔之间还是有许多不同点。

用户需要研究两种塔型的优缺点，做出正确的选择。

逆流塔的优点和缺点逆流塔最大的优点是结构简单，可以将流量做得很大。

从几十吨到几百吨到几千吨的逆流式冷却塔都很多。

逆流式冷却塔因为结构简单，因此成本相对较低。

1000吨的逆流式冷却塔相对横流式冷却塔来讲，成本可以低30%。

但其缺点也很显着。

噪音大，特别是在医院、居民区等对噪音要求高的地方，逆流式冷却塔存在致命的问题。

噪音来源一般有两个方面，水滴声和风声。

由于逆流式冷却塔的全压往往要高于横流式冷却塔，因此风机需要额外的能量。

这就使为什么逆流式冷却塔的风机噪音往往高于横流式冷却塔。

横流塔的优点和缺点横流式冷却塔在城市中心、小区等地方很常见，而逆流式冷却塔在工业区、工厂等地方很常见。

横流式冷却塔的优点是模块式组装，占地面积小。

噪音低。

缺点是成本高，价格较贵。

如需了解更多详细信息，百度搜“惠州雪人”。

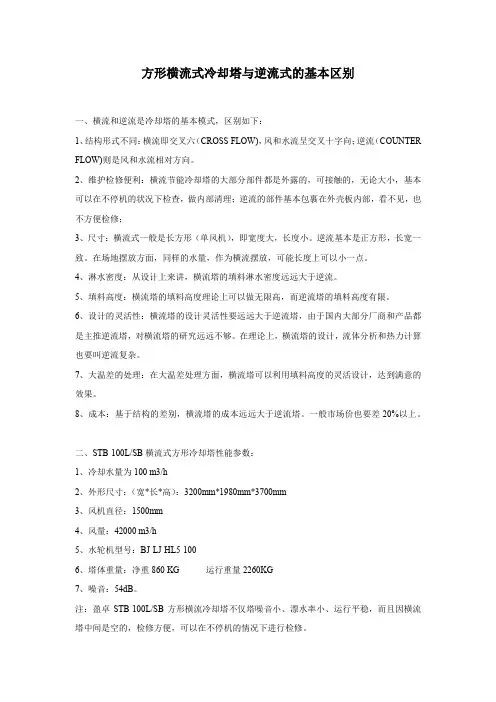

方形横流式冷却塔与逆流式的基本区别一、横流和逆流是冷却塔的基本模式，区别如下：1、结构形式不同：横流即交叉六（CROSS FLOW)，风和水流呈交叉十字向；逆流（COUNTER FLOW)则是风和水流相对方向。

2、维护检修便利：横流节能冷却塔的大部分部件都是外露的，可接触的，无论大小，基本可以在不停机的状况下检查，做内部清理；逆流的部件基本包裹在外壳板内部，看不见，也不方便检修；3、尺寸：横流式一般是长方形（单风机），即宽度大，长度小。

逆流基本是正方形，长宽一致。

在场地摆放方面，同样的水量，作为横流摆放，可能长度上可以小一点。

4、淋水密度：从设计上来讲，横流塔的填料淋水密度远远大于逆流。

5、填料高度：横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。

6、设计的灵活性：横流塔的设计灵活性要远远大于逆流塔，由于国内大部分厂商和产品都是主推逆流塔，对横流塔的研究远远不够。

在理论上，横流塔的设计，流体分析和热力计算也要叫逆流复杂。

7、大温差的处理：在大温差处理方面，横流塔可以利用填料高度的灵活设计，达到满意的效果。

8、成本：基于结构的差别，横流塔的成本远远大于逆流塔。

一般市场价也要差20%以上。

二、STB-100L/SB横流式方形冷却塔性能参数：1、冷却水量为100 m3/h2、外形尺寸：（宽*长*高）：3200mm*1980mm*3700mm3、风机直径：1500mm4、风量：42000 m3/h5、水轮机型号：BJ-LJ-HL5-1006、塔体重量：净重860 KG 运行重量2260KG7、噪音：54dB。

注：盈卓STB-100L/SB方形横流冷却塔不仅塔噪音小、漂水率小、运行平稳，而且因横流塔中间是空的，检修方便，可以在不停机的情况下进行检修。

--复旦大学研究所马利冷却塔基础知识马利冷却塔基础知识第二部分技术基础知识（提纲）一、冷却塔二、冷却塔的降温及耗水量分析① 冷却水的部分蒸发② 冷却水的适量放空③ 飘水损失三、冷幅△t和逼近度 A 对塔容量的影响四、广州马利冷却塔构件材料及特点五、SR 系列圆形逆流冷却塔设计说明六、SC、SNC 系列方形横流冷却塔设计说明七、SRC 系列方形逆流冷却塔设计说明八、QDF 系列多边形横流式冷却塔设计说明九、AQ 系列侧出风横流式冷却塔设计说明十、广州马利逆流式与横流式冷却塔比较十一、广州马利冷却塔对比表十二、主要冷却塔厂家比较表（仅供参考）——一、冷却塔冷却塔是水与空气进行热交换的一种设备，它主要由风机、电机、填料、播水系统、塔身、水盘等组成，而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。

水塔的构造及设计工况在说明书上有注明，而我们现在采用的水吨为单位是国际上比较常用的单位。

在计算选型上比较方便，另冷却塔在选型上应留有 20%左右的余量。

以日立 RCU120SY2 为例：冷凝：37℃蒸发：7 ℃蒸发器：Q = 316000 Kcal/h Q = 63.2m3/h冷凝器：Q = 393000 Kcal/h Q = 78.6m3/h这些在日立的说明书上可以查到；如选用马利冷却塔则：78.6×1.2 = 94.32 m3/h（每小时的水流量）选用马利SR-100 可以满足（或其它系列同规格的塔，如SC-100L）在选用水泵时要在SR-100 的100 吨水中留有10%的余量，在比较低的扬程时可选用管道泵，在扬程高时则宜选用IS 泵。

100×1.1=110 吨水/小时选用管道泵 GD125-20 可以满足；而在只知道蒸发器 Q=316000Kcal/h 时，则可以通过以下公式算出需要多大的冷却塔：316000×1.25（恒值）= 395000 Kcal/h,1.25——冷凝器负荷系数395000÷5 = 79000 KG/h = 79 m3/h79×1.2（余量） = 94.8m3/h（冷却塔水流量）（电制冷主机—通式：匹数×2700×1.2×1.25÷5000 或冷吨×3024×1.2×1.25÷5000 = 冷却塔水流量 m3/h）——二、冷却塔的降温及耗水量分析在冷却塔的水气热交换中，水蒸发吸收潜热、湿空气升温吸收显热，是冷却水温度降低的原因。

马利冷却塔基础知识第—部分技术基础知识（提纲）一、冷却塔二、冷却塔的降温及耗水量分析①冷却水的部分蒸发②冷却水的适量放空③飘水损失三、冷幅At和逼近度A对塔容量的影响四、广州马利冷却塔构件材料及特点五、S R系列圆形逆流冷却塔设计说明六、S C SNC系列方形横流冷却塔设计说明七、S RC系列方形逆流冷却塔设计说明八、Q DF系列多边形横流式冷却塔设计说明九、A Q系列侧出风横流式冷却塔设计说明十、广州马利逆流式与横流式冷却塔比较十一、广州马利冷却塔对比表马利冷却塔基础知识十二、主要冷却塔厂家比较表（仅供参考）、冷却塔冷却塔是水与空气进行热交换的一种设备，它主要由风机、电机、填料、播水系统、塔身、水盘等组成，而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。

水塔的构造及设计工况在说明书上有注明，而我们现在采用的水吨为单位是国际上比较常用的单位。

在计算选型上比较方便，另冷却塔在选型上应留有20%左右的余量。

以日立RCU120SY2为例：冷凝：37C蒸发：7 C3蒸发器：Q = 316000 Kcal/h Q = 63.2m /h 冷凝器：Q = 393000 Kcal/h Q = 78.6m 3/h 这些在日立的说明书上可以查到；如选用马利冷却塔则：78.6 X 1.2 = 94.32 m 3/h （每小时的水流量）选用马利SR-100可以满足（或其它系列同规格的塔，如SC-100L）在选用水泵时要在SR-100的100吨水中留有10%的余量，在比较低的扬程时可选用管道泵，在扬程高时则宜选用IS泵。

100X 1.仁110吨水/小时选用管道泵GD125-20可以满足；而在只知道蒸发器Q=316000Kcal/h时，贝冋以通过以下公式算出需要多大的冷却塔：316000X 1.25 （恒值）=395000 Kcal/h,1.25 ――冷凝器负荷系数395000- 5 = 79000 KG/h = 79 m 3/h79X 1.2 （余量）=94.8m 3/h （冷却塔水流量）（电制冷主机一通式：匹数X 2700X 1.2 X 1.25 - 5000 或冷吨X 3024X 1.2 X 1.25 - 50003=冷却塔水流量m /h ）、冷却塔的降温及耗水量分析在冷却塔的水气热交换中，水蒸发吸收潜热、湿空气升温吸收显热，是冷却水温度降低的原因。

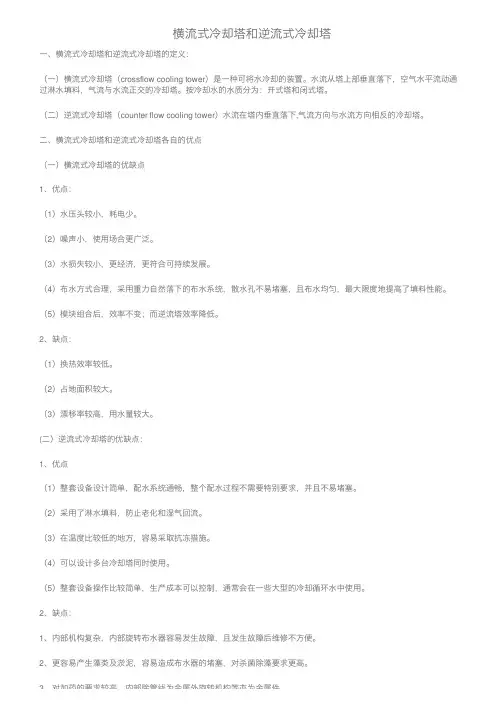

横流式冷却塔和逆流式冷却塔⼀、横流式冷却塔和逆流式冷却塔的定义：（⼀）横流式冷却塔（crossflow cooling tower）是⼀种可将⽔冷却的装置。

⽔流从塔上部垂直落下，空⽓⽔平流动通过淋⽔填料，⽓流与⽔流正交的冷却塔。

按冷却⽔的⽔质分为：开式塔和闭式塔。

（⼆）逆流式冷却塔（counter flow cooling tower）⽔流在塔内垂直落下,⽓流⽅向与⽔流⽅向相反的冷却塔。

⼆、横流式冷却塔和逆流式冷却塔各⾃的优点（⼀）横流式冷却塔的优缺点1、优点：（1）⽔压头较⼩，耗电少。

（2）噪声⼩，使⽤场合更⼴泛。

（3）⽔损失较⼩，更经济，更符合可持续发展。

（4）布⽔⽅式合理，采⽤重⼒⾃然落下的布⽔系统，散⽔孔不易堵塞，且布⽔均匀，最⼤限度地提⾼了填料性能。

（5）模块组合后，效率不变；⽽逆流塔效率降低。

2、缺点：（1）换热效率较低。

（2）占地⾯积较⼤。

（3）漂移率较⾼，⽤⽔量较⼤。

(⼆）逆流式冷却塔的优缺点：1、优点（1）整套设备设计简单，配⽔系统通畅，整个配⽔过程不需要特别要求，并且不易堵塞。

（2）采⽤了淋⽔填料，防⽌⽼化和湿⽓回流。

（3）在温度⽐较低的地⽅，容易采取抗冻措施。

（4）可以设计多台冷却塔同时使⽤。

（5）整套设备操作⽐较简单，⽣产成本可以控制，通常会在⼀些⼤型的冷却循环⽔中使⽤。

2、缺点：1、内部机构复杂，内部旋转布⽔器容易发⽣故障，且发⽣故障后维修不⽅便。

2、更容易产⽣藻类及淤泥，容易造成布⽔器的堵塞，对杀菌除藻要求更⾼。

3、对加药的要求较⾼，内部除管线为⾦属外旋转机构等亦为⾦属件。

3、对加药的要求较⾼，内部除管线为⾦属外旋转机构等亦为⾦属件。

4、⽔头压⼒要求较⾼，⽔泵配置要求⾼。

5、效率衰减快，后续冷量的衰减速度较快。

三、横流式冷却塔和逆流式冷却塔的技术⽐较。

方形横流式玻璃钢冷却塔：水在塔内填料中，水自上而下，空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。

采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。

填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

此冷却塔最大特点是冷效高、噪声低、耗电省、重量轻、体积小，最适合于高层建筑上及对噪声要特点：节省空间，结构轻型化，良好的耐腐蚀性，组合式设计，节能省电，耐用持久，噪音低，容易组装。

方型横流玻璃钢冷却塔的分类及用途介绍玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。

因而被广泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

1、圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。

我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.结构特征1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。

安丘伟赫玻璃钢。

下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

（5）电机：由清华大学电机系在y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔基本原理闭式冷却塔的基本运行原理包括了三个基本循环：1.所需要的工作介质的循环，热的介质经过换热盘管内部，把热量散给外部的空8熟术进口一畑出口—气和喷淋水，被冷却后由下部的盘管出口流出；所需要的被冷却介质在盘管内部流动，与外界没有任何的接触，可以保证该介质的清洁状态以满足要求严格的系统的良好工作状态；2.而为了满足设备的高效换热，设备的外部还需要一套额外的单独的喷淋水系统，该循环水由设备的底部由特制的低扬程大流量高效水泵经上部的布水系统喷淋至盘管的外表面，保证全部覆盖，增强换热，并有效控制结水垢的可能；少量的喷淋循环水会汽化，我们大家都知道水的汽化潜热比水的显热要大很多，其主要传热过程也就是通过这部分水的蒸发来完成的，这也是冷却塔、闭式冷却塔、蒸发式冷凝器统称为蒸发式冷却设备的由来。

3.第三个循环就是风的循环，机组下部四周都有进风口，外部的新鲜冷风进入设备，经过盘管表面，蒸发掉少量喷淋水，有效交换出盘管内部的热量后，最终经过风机排出设备外部。

二、TBH横流闭式冷却塔主要特点1.喷淋水温低，换热效率高由于有预冷填料的存在，使得喷淋水温比逆流闭式冷却塔的喷淋水温要低很多。

从而使得横流闭式冷却塔的盘管换热效率提高，冷却后出口水温也比逆流闭式冷却塔的要低。

2.高效换热铜管换热铜管采用优质T2紫铜管，并在每层铜管之间，放置优质PVC散热填料，换热温差均匀，整体传热效率高，换热效果好。

换热管与汇流管之间特有的螺纹连接，使得安装、检修都非常方便。

万一有单根破损，可以方便地单独拆卸，其它盘管不受影响，可以继续使用。

通过间歇的停机，可以在现场方便的更换任何一根盘管。

逆流闭式冷却塔的盘管为整组焊接而成，一旦发生单根损坏，则导致整机泄漏，不能使用。

而且现场无法维修，必须返厂拆解后维修，工程量大，耗时长。

3.盘管结垢盘管是闭式冷却塔热交换性能的核心所在，而热交换性能与盘管表面非金属附着物（结垢）厚度密切相关。

横流逆流区别冷却塔简介冷却塔的分类：1、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。

自然通风冷却塔又称风筒式或双曲线型塔，它利用塔内外的空气密度差造成的通风抽力使空气流通(自然通风)，其冷却效果稳定，运行费用低，故障少，易维护，风筒高，飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不易用在高温高湿地区。

机械通风冷却塔又分为抽风式和鼓风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使塔内呈负正压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小型冷却塔或水对风机有侵蚀性的冷却塔中。

2、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。

在湿式冷却塔中，空气和水直接接触进行热、质交换，其热、质交换效率高，冷却水的极限温度为空气湿球温度，缺点在于冷却水存在蒸发损失和飘散损失，并且水蒸发后盐度增加，需要补水。

干式冷却塔中，水或蒸气与空气间接接触进行热交换，不发生质交换，它主要用于缺水地区及特殊场合，热交换效率一般比较低，并且投资大，耗能高。

3、按热水和空气的流动方向分有逆流式冷却塔、横流式冷却塔、混流式冷却塔。

逆流式冷却塔里水自上而下，空气自下而上，横流式冷却塔中水自上而下，空气从水平方向流入。

4、按冷却温度分有标准型冷却塔、中温型冷却塔、高温型冷却塔。

5、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。

6、按形状分有圆形冷却塔、方形冷却塔、矩形冷却塔。

7、其他如喷雾式冷却塔、无风机冷却塔、双曲线冷却塔等。

冷却塔的应用领域：冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、钢铁、医药、化工及其他工业水冷却领域目前本公司主要对大型化工、医药、钢铁等行业中普遍使用的机械通风湿式横流塔和逆流塔进行节能改造，下面以玻璃钢冷却塔为例对这两种塔进行简单介绍：方形横流式玻璃钢冷却塔简介方形横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。

冷却塔的常见知识冷却塔的原理是靠热水跟冷空气相结合来进行热交换的过程达到降温效果。

1．冷却塔形式分为1.1 湿球温度为27度，一般叫冷吨，例如：流量10吨=7立方1.2 湿球温度为28度，一般叫水吨，例如：流量10吨=10立方2．冷吨与水吨的区别：2.1冷吨：流量小，冷却塔的构造内部填料少，面积小，例如：流量10吨=7立方，冷吨以吨为单位2.2水吨：流量足够，冷却塔的构造内部填料高，面积大，一般1:1配置，例如：流量10吨=10立方。

水吨以立方数为单位。

3．冷却塔温度值：3.1标准冷却塔：热水温度37度，出水温度32度，湿球温度28度标准冷却塔，根据水吨的立方数来配置1:1相对应的冷却塔，一般适用于大型的空调主机上，注塑机，制冰机，制冷机等温差比例比较小的设备上。

填料选用PVC聚醚丙烯的填料，耐高温55度。

3.2 中温冷却塔：热水温度40-50度，出水温度32度，湿球温度28度（按实际工况配置）中温型冷却塔，根据温度的不同，选配置的冷却塔参数也不一样，在内部填料要做一定的改变，和管路口径也要做一定更改，一般都用于工业设备使用。

填料选用PVC聚醚丙烯的填料，耐高温55度。

3.4标准高温冷却塔：热水温度60度，出水温度35度，湿球温度28度标准高温型冷却塔：温度值务必要在60度之间，冷却塔才行达到降温效果，热水温度越高，冷却塔降温效果越明显，在60度降到35度这个范围，温度一点在58-62之间这个波动。

才能保证高温冷却塔最佳效果。

一般用于工业设备上面。

内部填料采用白色PP材质，耐高温120度。

管件，喷头，布水管等全部用热浸镀锌铁件。

3.5 超高温冷却塔：热水温度90度，出水温度35度，湿球温度28度（按实际工况配置）超商温冷却塔的温度范围值在65-90度之间，根据具体温度来选配置，相对应的冷却塔参数，跟中温型冷却塔有点相类似，一般用于工业上。

内部填料采用白色PP材质，耐高温120度。

管件，喷头，布水管等全部用热浸镀锌铁件。

冷却塔设计技术规范冷却塔设计技术规范8．4．1 选型。

1 机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。

逆流塔又有圆形和方形。

设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。

逆流式和横流式的比较见表8．4．1。

塔型性能比较逆流式1.冷却水与空气逆流接触，热交换效率高，当循环水量、容积散质系数βxg 相同，填料容积比横流式要少约15％～20％。

2. 循环水量和热工性能相同条件下，造价比横流塔低约20％～30％；3.成组布置时，湿热空气回流影响比横流塔小；4. 由于淋水填料面积基本同塔体面积，故占地面积要比横流塔小约20％～30％。

横流式1、塔内有近人空间，且采用池式配水，维修上比逆流塔方便；2、高度比逆流塔低，结构稳定性好，并有利于建筑物立面布局和外观要求；3、风阻比逆流塔小，风机节电约20％～30％；4、配水系统需要水压比逆流塔低，水泵节电约15%～20％；5、风机功率低，填料底部为塔底，滴水声小，同样条件下噪声值比逆流塔低3～4db（A）。

2 喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。

按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。

喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。

因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。

8.4.2 位置选择。

1 气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。

2 冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。

3 冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。

横流冷却塔与逆流冷却塔区别及各自特点
一、横流冷却塔：
特点：
1.冷却效果较好：冷却水从顶部向填料喷淋后，由于重力和填料的作用，形成薄薄的水膜，使水与空气发生暴露较多的接触面，热量能迅速传
递给空气。

2.占地面积小：相对于逆流冷却塔，横流冷却塔占地面积较小，适合
在空间有限的场所使用。

3.高耐冲击性：横流冷却塔填料以及内部结构较为坚固，能够承受水
流的冲击，并在长时间使用中减少填料的磨损和堵塞。

4.单元操作独立性好：在横流冷却塔中，每个冷却单元都有自己的冷
却水箱，因此冷却效果相对比较稳定，单元间的影响较小。

二、逆流冷却塔：
逆流冷却塔，即气流和水流的方向相反的冷却塔。

水流自上而下，而
空气则由下向上流动，通过冷却填料从而与水进行热交换。

特点：
1.冷却效果稳定：逆流冷却塔由于空气与水流方向相反，气流与水流
中的热量传递面积较大。

冷却塔内的填料可以增大气流和水流的接触面积，使热量能更加充分地传递给空气，因此逆流冷却塔的冷却效果通常更好。

2.能耗较低：逆流冷却塔由于热量传递效果良好，因此在相同的冷却
效果下，与横流冷却塔相比，可以节约较多的能源。

3.设备较高：逆流冷却塔在工艺上需要水冲洗填料，所以要求冷却水足够干净，避免填料堵塞。

因此逆流冷却塔的高度一般相对较高。

4.占地面积大：逆流冷却塔其结构相对较长，相同冷却功率下普遍比横流冷却塔的占地面积大。

总结起来，横流冷却塔占地面积小，适用于空间有限的场所，而逆流冷却塔冷却效果较好，能耗较低。

选择使用哪种冷却塔应根据工艺要求、场地条件、冷却效果以及成本等方面考虑。

横流式冷却塔和逆流式闭式冷却塔的区别在哪⾥？冷却塔定义：
冷却塔是⽔与空⽓直接接触进⾏热交换的⼀种设备。

机械冷却塔它主要由风机、电机、填料、
播⽔系统、塔⾝、⽔盘等组成。

主要由在风机作⽤下的温度⽐较低的空⽓与填料中的⽔进⾏热
交换从⽽达到降低⽔温的⽬的。

⽔塔的构造及设计⼯况在每个⼚家产品说明书上均有注明，⽽
我们现在冷却塔循环流量采⽤的⽔吨为单位是国际上⽐较常⽤的单位，且冷却塔在选型上应留
有20％左右的余量。

冷却塔形式区分：
我们通常所说的冷却塔是指开放式冷却塔：是在塔内通过布⽔系统将热⽔喷洒成⽔滴或⽔膜
状，⽔从上向下流动，空⽓由下向上或⽔平⽅向流动，利⽤⽔的蒸发及冷空⽓和热⽔的热传递
带⾛⽔中热量的设备。

横流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从⽔平、斜⽅向流动穿过填料，热⽔
和空⽓的流动⽅向呈近乎900 的⼀种冷却塔（也有些⼚家称为直交式冷却塔）。

逆流式冷却塔：是指冷却热⽔从上向下穿过填料，⽽空⽓从下向上流动穿过填料，热⽔和空⽓
的流动⽅向呈近乎1800 的⼀种冷却塔（有些⼚家称为对流式冷却塔）。

马达、风机、减速器（⼀般为⽪带减速速器），在冷却塔顶部即为机械抽风式冷却塔，在冷却
塔底部即为机械⿎风式冷却塔。

逆流式圆形与方形横流式冷却塔比较工程同样点标准型塔设计工况参数；设计温设计差5℃进水温度t137℃，出水温工况度t2为32℃,湿球温度为28℃,大气压×104pa外壳，底盘等主要零件为玻璃钢塔体件，全部钢架件进行热浸镀锌处理，表面雅观，耐腐化。

采纳阻燃性改性PVC资料制成，淋水质轻韧性好，亲水性好，提升热填料互换效率；使用冷却塔专用风机，外形美观，铝合金材质，抗腐化，质量风机轻，风量大，能耗省，风机角度可调安装后的冷却塔进风面与建筑物环境须保持必定距离〔，免得惹起热限制空气回流，有热源和火源地域应距离更远；不一样点合用条件特色圆形逆流塔方形横流塔横流塔还有钢架结构为塔体主要支撑合用风向多多塔并联，件，故比逆流圆塔适于宽阔地变地域耗用资料多，塔体区着重。

逆流圆塔采纳斜波填料片，风阻大；横流塔采纳薄膜填合用于水质合用于水质料片，水流面积较好的环境差的环境大，风阻小，但填体积是逆流的2倍左右，本钱高。

逆流塔静压稍大，故有的型号电机功率稍大。

单台同型号横流塔四周有高大四周宽阔，比逆流塔占地面积建筑物、烟冷却水量大，但多台使用囱等热源较大，而场所时，因为横流塔可多的地域，受限制的地多台并联，而两台冷却塔数要区用组合式逆流塔之间须有半求不多的场或大型横流个塔径以上距离，合用逆流塔塔合适，与故组合式横流塔可有优热，占建筑物较协减少占地面积地面积小调飘水噪音销售价钱供货时间运输及安装调试花费能源耗费因为横流塔风速比逆流塔低，故横流塔飘水损失小；圆形逆流塔飘水损失为0.1%，横流塔飘冷却塔工作特征决定了冷却塔工通风性好，水损失为0.005%噪音、污保作时有少许飘水损失，均远低于环保要求不逆流塔噪声根源主要求严时，环境保护规定指标；严格、噪声假如落水声微风机横流塔简单噪声是对环境的一种污染，均优值要求宽松声，而横流塔主要知足。

于国家标准。

的地域。

是风机声，水声很小，故整体噪声横流塔低于逆流塔，但超低噪声逆流塔的噪音也很小；合适使用时希望使用时经过提升生产效率，降低原资料间要求不太间长，首期本钱，而产质量量获得严格把长，希望节投资不太受关，故生产的冷却塔价廉物美省首期投资限制的客的客户户。
