圆形冷却塔的介绍

圆形冷却塔工作原理
圆形冷却塔，也被称为冷却塔或冷却塔，是一种用于将热水或冷却介质中的热量转移到外部大气中的设备。

其工作原理基于蒸发和对流的原理。

圆形冷却塔通常由一个中央填料塔和一个围绕其外部的环形水槽组成。

热水或冷却介质从底部的入口进入水槽，并通过喷嘴或喷头将其均匀分布到填料塔上。

填料塔内部充满了一些类似于网格结构的填料，用于增加冷却表面积并促进气水两相间的接触。

当热水通过填料塔时，其表面积与大量的空气接触。

由于填料的形状和结构，水表面会产生许多薄膜，并因此形成薄膜层。

此时，由于填料塔顶部的引风机产生的对流气流，空气进入填料塔并与水薄膜接触，导致水的蒸发。

在蒸发的过程中，水从热水或冷却介质中释放热量，并转移到空气中。

同时，一部分水蒸汽会被带走，形成蒸汽冷却效应，并进一步降低塔内的温度。

冷却塔顶部的引风机引导干燥的冷却空气从填料塔顶部抽出，进一步增加了对流效应，促使冷却介质的蒸发和热量释放。

最后，冷却塔顶部的湿气通过一个排气口排出，而剩余的冷却介质则从底部的排出口流出。

通过不断循环的操作，圆形冷却塔能够持续地将热水或冷却介质中的热量转移到外部大气中，实现冷却效果。

这种工作原理
在工业生产和空调系统中广泛应用，以提供冷却效果并保持设备的正常运行温度。

方形逆流式冷却塔F N系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。

该产品应用了四院获得的"节能型玻璃钢冷却塔”专利，特别是冷却塔风机配有变扭矩离极双速电机，当气温较低时（例如晚上），电机开低速，冷却塔噪声可低3-5d B(A)。

此外用双速电机节能显著，经测算，多台冷却塔配单速电机时，虽然在空气湿球湿度低时可停部分电机节电，但仍比用双速电机多耗电40%（以年计）。

本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”，经北京水科院和佛山实塔测试，其热力、阻力特性均优于其它填料。

电机、风机均配套供应，需本厂派员工到现场安装或技术指导。

产品型号说明:方形逆流式冷却塔有三大系列、九种型号、九十个产品.结构特点（1）填料：采用四院专利产品--斜梯形波填料片，横向增加了凸筋，水的再分配能力大，阻力小，热力性能好，耐高温70℃，耐低温-50℃，阻燃性好。

（2）电机：清华大学电机系设计，由营孟津电机厂制造的四院专利产品一变扭矩变极低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。

（3）减速装置：功率≤11/5.5K W的减速装置，采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

功率≥15/7.5K W的减速装置，采用齿轮减速方式，电机安装在风筒外部。

（4）风机：清华大学工程力学系根据本系列产品参数设计的低噪声、高效率、机翼形玻璃钢叶片，噪声小，效率高，叶片角度可调。

（5）收水及布水装置：采用反射型低压喷嘴，对于小塔采用单旋流喷嘴，布水均匀、水压小。

所设收水装置，可使飘水损失下降到0.01%。

（6）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，以达到最大的降噪效果。

（7）吸声设施：超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅，降低了风机及电机的噪声。

对于小塔设蘑菇型吸声栅。

圆形冷却塔的安装与调试圆形冷却塔是一种常见的工业冷却设备，主要用于冷却热水或其他液体。

在安装和调试这种设备时，需要特别注意一些细节。

下面介绍一下圆形冷却塔的安装和调试步骤。

安装步骤1. 选择合适的地点圆形冷却塔的安装地点应选择离冷却介质和工艺设备较近的位置，以尽可能缩短管道长度，减小管道阻力，提高冷却效果。

同时，安装地点还应具备良好的通风和排水条件，以保证圆形冷却塔正常运行。

2. 进行基础施工在安装圆形冷却塔前，还需要进行基础施工，以确保设备安装牢固。

一般来说，基础应选择混凝土或其他耐腐蚀的材料，具体的施工要求可以参考设备厂家提供的安装说明书。

3. 安装冷却塔本体在基础施工完成后，可以开始安装圆形冷却塔本体。

首先，需要根据设计要求将圆形冷却塔各部分组装好，并按照安装说明书的要求进行调整和定位。

此外，还需要将冷却塔与进、出口管道连接好，并进行密封处理。

4. 连接电气设备圆形冷却塔的运行需要电气设备的支持，因此在安装过程中还需要连接电气设备。

具体来说，需要将电源线和控制线连接好，并进行接地处理，以确保电气安全。

5. 进行试运行圆形冷却塔安装完成后，需要进行试运行。

在试运行前，应检查冷却塔的各部分是否连接牢固，密封是否严密等情况，并进行相应的调整。

试运行时间一般不少于4小时，以检验设备是否正常运行。

调试步骤1. 调整水流量圆形冷却塔的冷却效果与水流量的大小有关，因此在调试过程中需要逐步调整水流量，以达到最佳冷却效果。

一般来说，初始水流量应设置为每小时冷却塔容积的3%-5%，然后逐步升高，直至达到最佳冷却效果。

2. 调整风量圆形冷却塔的冷却效果还与风量的大小有关，因此在调试过程中需要逐步调整风量，以达到最佳冷却效果。

一般来说，风量调整原则是利用烟雾等物质观察排风口的情况，逐步调整风量，直至冷却塔排放的水雾达到预定值。

3. 检查设备运行情况在调试过程中需要不断观察设备运行情况，特别是温度、压力等参数的变化情况，以及冷却介质是否流畅进出冷却塔等。

圆形冷却塔体积（实用版）目录一、圆形冷却塔的概述二、圆形冷却塔体积的计算方法三、影响圆形冷却塔体积的因素四、圆形冷却塔体积在实际应用中的意义正文一、圆形冷却塔的概述圆形冷却塔，顾名思义，就是形状为圆形的冷却塔。

它是一种常见的冷却设备，广泛应用于工业生产和民用建筑中。

冷却塔的作用主要是通过水循环，使空气和水进行热交换，将空气中的热量带走，从而达到降低空气温度、保证设备正常运行的目的。

二、圆形冷却塔体积的计算方法圆形冷却塔的体积主要包括塔体、水箱和附属设施等部分。

要计算圆形冷却塔的体积，需要知道塔体的直径、高度以及水箱的尺寸等参数。

计算公式如下：体积 = 圆柱体积 + 圆锥体积体积 = π * (直径/2)^2 * 高度 + π * (直径/2)^2 * (高度/3) 其中，π为圆周率，直径为塔体底部的直径，高度为塔体的高度。

三、影响圆形冷却塔体积的因素1.冷却能力：冷却塔的体积与其冷却能力成正比。

冷却能力越强，需要的体积就越大。

2.材质：不同材质的冷却塔，其体积会有所不同。

一般来说，不锈钢冷却塔的体积会相对较大。

3.直径和高度：塔体的直径和高度直接影响到冷却塔的体积。

直径和高度越大，体积就越大。

四、圆形冷却塔体积在实际应用中的意义在实际应用中，圆形冷却塔的体积主要用于以下几个方面：1.设备选型：根据生产工艺和设备需求，可以参考冷却塔的体积，选择合适的冷却塔型号。

2.工程设计：在工程设计阶段，需要根据冷却塔的体积，预留足够的安装空间，并考虑塔体结构、水箱和附属设施的布局。

3.运行维护：了解冷却塔的体积，有助于掌握设备的运行状况，及时发现问题并进行维护。

总之，圆形冷却塔体积对于设备的选型、工程设计和运行维护等方面具有重要意义。

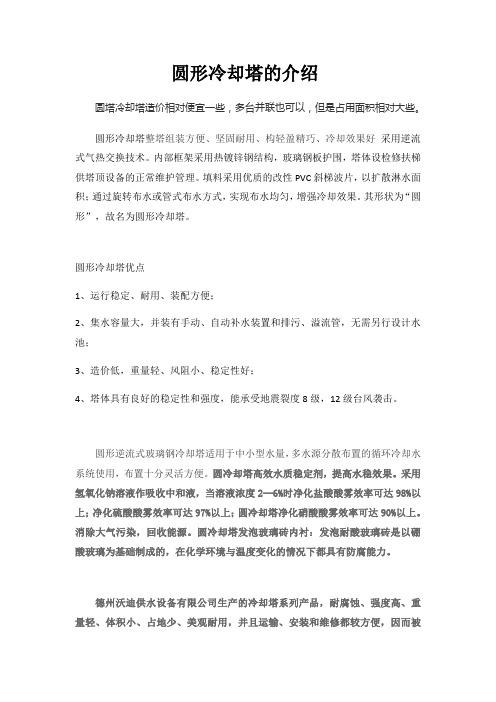

圆形冷却塔的介绍
圆塔冷却塔造价相对便宜一些，多台并联也可以，但是占用面积相对大些。

圆形冷却塔整塔组装方便、坚固耐用、构轻盈精巧、冷却效果好采用逆流式气热交换技术。

内部框架采用热镀锌钢结构，玻璃钢板护围，塔体设检修扶梯供塔顶设备的正常维护管理。

填料采用优质的改性PVC斜梯波片，以扩散淋水面积；通过旋转布水或管式布水方式，实现布水均匀，增强冷却效果。

其形状为“圆形”，故名为圆形冷却塔。

圆形冷却塔优点
1、运行稳定、耐用、装配方便；
2、集水容量大，并装有手动、自动补水装置和排污、溢流管，无需另行设计水池；
3、造价低，重量轻、风阻小、稳定性好；
4、塔体具有良好的稳定性和强度，能承受地震裂度8级，12级台风袭击。

圆形逆流式玻璃钢冷却塔适用于中小型水量，多水源分散布置的循环冷却水系统使用，布置十分灵活方便。

圆冷却塔高效水质稳定剂，提高水稳效果。

采用氢氧化钠溶液作吸收中和液，当溶液浓度2--6%时净化盐酸酸雾效率可达98%以上；净化硫酸酸雾效率可达97%以上；圆冷却塔净化硝酸酸雾效率可达90%以上。

消除大气污染，回收能源。

圆冷却塔发泡玻璃砖内衬：发泡耐酸玻璃砖是以硼酸玻璃为基础制成的，在化学环境与温度变化的情况下都具有防腐能力。

德州沃迪供水设备有限公司生产的冷却塔系列产品，耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便，因而被
广泛应用于中央空调冷冻、电力、轻纺、化工、注塑等行业，冷却水循环系统尤为适宜。

其产品型号齐全，性能优越，质优价廉，深受用户欢迎。

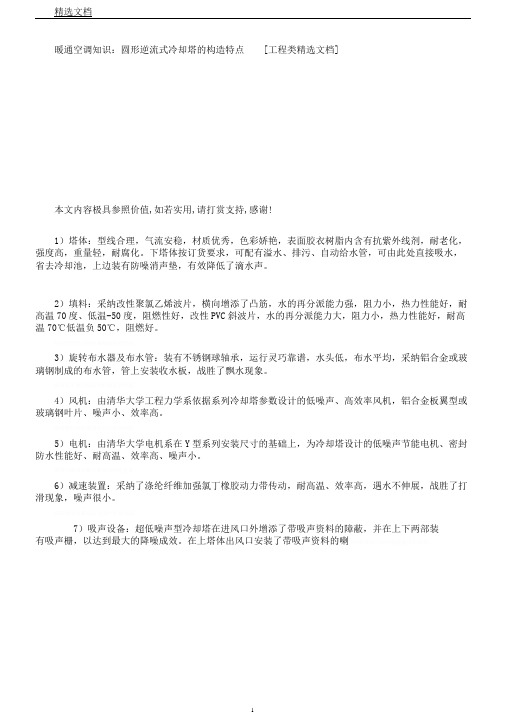

暖通空调知识：圆形逆流式冷却塔的构造特点[工程类精选文档]本文内容极具参照价值,如若实用,请打赏支持,感谢!1）塔体：型线合理，气流安稳，材质优秀，色彩娇艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐化。

下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上边装有防噪消声垫，有效降低了滴水声。

2）填料：采纳改性聚氯乙烯波片，横向增添了凸筋，水的再分派能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好，改性PVC斜波片，水的再分派能力大，阻力小，热力性能好，耐高温70℃低温负50℃，阻燃好。

3）旋转布水器及布水管：装有不锈钢球轴承，运行灵巧靠谱，水头低，布水平均，采纳铝合金或玻璃钢制成的布水管，管上安装收水板，战胜了飘水现象。

4）风机：由清华大学工程力学系依据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

6）减速装置：采纳了涤纶纤维加强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，战胜了打滑现象，噪声很小。

7）吸声设备：超低噪声型冷却塔在进风口外增添了带吸声资料的障蔽，并在上下两部装有吸声栅，以达到最大的降噪成效。

在上塔体出风口安装了带吸声资料的喇叭口障蔽及吸声栅，降低了风机及电机传出来的噪声。

8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别合适北方地域及整年都需要使用冷却塔的单位。

9）支架：全部风机、填料、进风窗、塔体等处钢支架为装置式，镀锌或涂漆防腐。

紧固件都采纳镀锌或不锈钢螺栓。

10）上塔体：型线合理，气流安稳，材质优秀，色彩娇艳，表面胶衣树脂内有抗紫外线剂，耐老化，强度高，重量轻，耐腐化。

11）进风窗：装有玻璃钢百页窗，减少溅水，气流阻力小。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

冷却塔(The cooling tower）是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置;其冷是利用水与空气流动接触后进行冷热交换产生蒸汽,蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置,以保证系统的正常运行，装置一般为桶状，故名为冷却塔。

冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学,加工技术等多种学科为一体的综合产物.水质为多变量的函数,冷却更是多因素，多变量与多效应综合的过程。

基本信息•中文名称冷却塔•外文名称Cooling tower•别名凉水塔•作用为凝汽器提供凉水源基本简介冷却塔[1]按水与空气相对流动状况不同,不同类型冷却塔优、劣,是冷却塔业界在学术上长期争论不休的问题，这种争论有力地促进了冷却塔的技术的发展,在争论中各自扬长避短，使冷却塔技术不断完善，向节能降耗，提高效率，降低投资等目标不断技术进步.冷却塔热力性能好坏、噪声高低、耗电大小、漂水多少是衡量冷却塔品质优劣的关键，是用户及设计师在选用冷却塔时反复考察比较中最观注的焦点。

冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。

水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。

是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内循环水的温度，制造冷却水可循环使用的设备。

随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。

设计参数1.标准型：进塔水温37℃，出塔水温32℃2。

中温型:进塔水温43℃,出塔水温33℃3.高温型:进塔水温60℃,出塔水温35℃4.超高温型：进塔水温90℃，出塔水温35℃5。

大型塔：进塔水温42℃,出塔水温32℃主要应用冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。

圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3代码意义如下：DBNL3-100D-低噪声,B-玻璃钢,N-逆流式,L-冷却塔,3-第三次改型,100-标准工况的名义流量G-工业性中、高温降CDBNL3J-100CD-为超低噪声型,J:集水型,集水型冷却塔比一般型塔高300-400mm产品特点：耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。

对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。

圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。

我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.应用范围:（1）DBNL3系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。

（2）CDBNL3 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。

（3）GBNL3 系列中高温工业型玻璃钢冷却塔——适用于水温降10-25度工业用水循环冷却系统。

型号组成及意义性能与选择1、设计参数：1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃冷幅高t2-τ=6℃3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃冷幅高t2-τ=8℃2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能曲线确定型号。

对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=170003、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。

冷却水塔功能及型式介绍内容提示：所谓冷却水塔顾名思义即是应用于散热冷却为目的之塔状洒水系统；以一般常见于楼顶之中小型空调用冷却水塔而言，其结构不外乎一圆型或方形壳体，而壳体内由上而下分别为一抽风马达及带动之抽风扇，挡水板，撒（散）水器，散热材（填充材），入风口，最底下为水槽、进出水管及抽水马达，其功能为将空调主机所吸收或产生之热能经由冷却水的传送在冷却水塔中藉由水与空气的直接接触将热能排放至大气中。

由于水具有高潜热（蒸发热）热能延伸阅读：一圆冷却冷却水水塔热能一、冷却水塔的功能及基本原理所谓冷却水塔顾名思义即是应用于散热冷却为目的之塔状洒水系统；以一般常见于楼顶之中小型空调用冷却水塔而言，其结构不外乎一圆型或方形壳体，而壳体内由上而下分别为一抽风马达及带动之抽风扇，挡水板，撒（散）水器，散热材（填充材），入风口，最底下为水槽、进出水管及抽水马达，其功能为将空调主机所吸收或产生之热能经由冷却水的传送在冷却水塔中藉由水与空气的直接接触将热能排放至大气中。

由于水具有高潜热（蒸发热）热能，加上取得容易，而空气具有吸湿能力，在这种有利条件下，冷却水塔成为散热最有效且最便宜的工具。

（参考《》）冷却水塔内挡水板主要用于阻挡细小水滴的散失，当热水透过洒水喷嘴均允喷洒在冷却水塔内之填料上端，藉由重力向下方流动，由于空气的反向流动会造成较小液滴随空气流往上带走，为了减少冷却水的损失，须于水塔洒水喷嘴上方设置挡水版装置，小液滴遇到挡水装置受到阻挡而附着于档水版上，等档水版上之液滴累积至较大时，当其重力高于空气流带动之阻抗反向力时，水滴便会向下掉落于填料上。

二、冷却水塔形式分类简介市面上之冷却水塔形式种类相当多，依空气驱动型式大致可分为机械力驱动型（Mechanicaldraft）及自然对流型（NatureDraft）；依空气与水的相对流路方向，冷却水塔基本上又可分为反向流式（俗称逆流式或反流式）及交叉流式（俗称横流式或交流式）；依冷却水环路又可在分为密死循环路型冷却水塔或称为密闭式冷却水塔，另一种即为开放环路型冷却水塔或称为开放式冷却水塔，其中密死循环路型冷却水塔又称为蒸发型冷却水塔。

商品名称：圆形冷却塔
关键字：圆形冷却塔
商品简述：圆形冷却塔-圆形冷却塔采用逆流式气热交换技术，主体采用全钢结构，玻璃钢板护围，塔体设检修扶梯供塔顶设备的正常维护管理。

圆型冷却塔特点
设计合理:“NASER”牌冷却塔在设计上主动追求环保新概念，充分采用新技术开发，全面改造冷却塔内各部件的形式材质，使产品高性能化，冷却最大，飞水量少，噪音低，强度大，易组装，易保养，使本产品能够适用于各种高要求的场所。

应用广泛：“NASER”牌冷却塔使用范围广泛，特别适用于空调业，制冷业，漂染业，并为其它一般行业提供极为宁静的冷却功能。

超静环保型设计，因其运作音量已降至最低，故此极适合于噪音管制区域安装。

以上参数若有变更恕不另行通知
备注：1、设计工况参数：进水温度-T1=37℃出水温度-T2=32℃湿球温度-WBT=27℃水温降△TS=5°大气压力-P=99400Pa 2、以上尺寸适用于NCT标准型。
