第17章 重点专题4 电路故障分析—人教版九年级物理全册课后作业课件(共12张PPT)

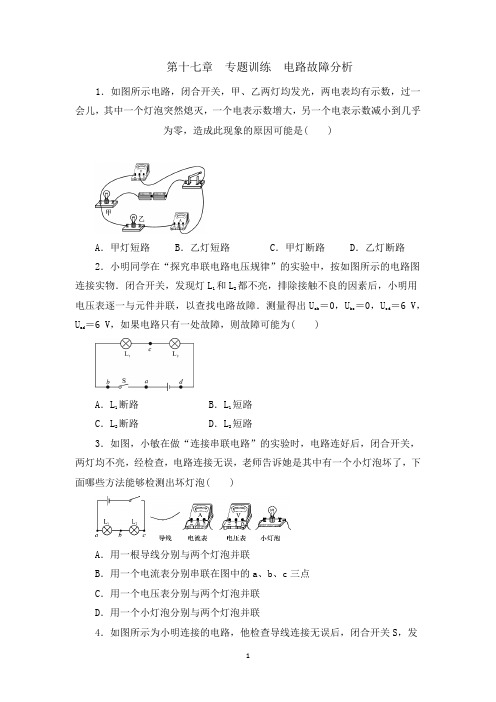

第十七章专题训练电路故障分析1．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一个电表示数增大，另一个电表示数减小到几乎为零，造成此现象的原因可能是( )A．甲灯短路 B．乙灯短路 C．甲灯断路 D．乙灯断路2．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物．闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找电路故障．测量得出Uab ＝0，Ubc＝0，Ucd＝6 V，Uad＝6 V，如果电路只有一处故障，则故障可能为( )A．L1断路 B．L1短路C．L2断路 D．L2短路3．如图，小敏在做“连接串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡( )A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联4．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1、L 2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是( )A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路5．如图所示的电路，闭合开关，两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，电流表和电压表指针仍有示数，造成此现象的原因可能是( )A．L1灯泡断路 B．L2灯泡断路C．L1灯泡被短路 D．L2灯泡被短路6．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是( )A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路7. (2019自贡)小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是( )A. 断开开关S，更换灯泡重新实验B. 断开开关S，增加电池的节数重新实验C. 断开开关S，拆掉导线重新连接电路D. 观察电流表的示数是否为零，判断电路是否断路的电阻，连接好电路闭合开关后，电流表、8. 小明利用如图所示的电路测Rx电压表均有示数，但无论怎样调节滑动变阻器的滑片，电流表、电压表示数均不变，出现这种情况的原因是( )短路A. RxB. R断路xC. 电流表断路D. 滑动变阻器接线柱接错了9.如图所示是小刚同学测定小灯泡电功率的电路图，当开关闭合时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R 中的一处，则下列判断正确的是( )A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路10. 小安在探究“并联电路电流特点”的实验时，连好如图所示的电路图，闭合开关，发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是( )A. 两个灯泡两端的电压大小不同B. 发光微弱的灯泡灯丝断了C. 灯泡的规格不同D. 发光微弱的灯泡被短路11. (2019柳州)如图所示，A、B是两条闭合金属轨道(外轨B略大)，A、B 间用很多绝缘小枕木连接并固定在绝缘水平面上，由电池通过轨道给电动玩具火车供电．在一次使用中发现，正在运行的火车在轨道上停止了．经检查，电源及从电源到轨道的连接都没有问题，那么故障最有可能是( )A. 火车轮子与轨道接触不好B. 某条枕木松了，导致电流不能通过它C. 轨道A出现一条细缝，不再是闭合的D. 轨道A、B各出现一条细缝，不再是闭合的12. (2019株洲)在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是( )A. ①B. ②C. ③D. ④13. (2019吉林省卷)如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数．如果电路中只有一处故障，则故障是( )A. 变阻器断路B. 小灯泡短路C. 电流表短路D. 小灯泡断路14. (2019常州)如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光．一段时间后，有一盏灯突然熄灭，电流表无示数、电压表有示数，电路故障可能是( )A. L1短路 B. L1断路 C. L2短路 D. L2断路15. (2019天津)如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是( )A. L1短路 B. L1断路 C. L2短路 D. L2断路16. (2019凉山州)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是( )A. 灯L1断路 B. 灯L2断路C. 灯L1短路 D. 灯L2短路17. (2019梧州)小明同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后( )A. 两表都可能被烧坏B. 两表都不会被烧坏C. 电流表会被烧坏D. 灯泡会被烧坏18. (2019襄阳)在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是( )A. 可能是灯L断路，电流表的示数变小B. 可能是电阻R短路，电压表的示数变大C. 可能是灯L短路，电压表的示数变大D. 可能是电阻R断路，电流表的示数变小19. (2019眉山)如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是______联；一段时间后，有一个小灯泡熄灭，而电流表的示数为零，则电路中出现的故障是____________．20. (2019河池改编)如图甲所示为探究“电流与电阻的关系”的电路图，闭合开关前，滑动变阻器的滑片应置于________端，试触时，发现电流表的指针偏转如图乙所示，说明电流表_____________________________________________________________________ ___．甲乙21. 小明同学利用如图甲所示的电路对串联电路电压规律进行探究，他闭合开关S，发现电压表的指针偏转如图乙所示，说明电压表所选量程过________(选填“大”或“小”)．甲乙22. (2019成都)如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”、“L1断路”或“L2断路”)．23. (2019盐城)小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为 3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、__________________．参考答案1.B2.C3.ACD4.B5.A6.C7．D 8．D 9．B 10．C 11．A12. B 13. A 14. D 15. A 16. B 17. C 18. D 19.并L1或断路(或L1和均断路) 20. b 正负接线柱接反21. 大22. L1L1断路23. 断路灯丝断了灯泡和灯座之间接触不良。

人教版九年级物理第十七章欧姆定律-电路故障分析（含答案）电路故障分析串联电路故障分析电路故障分析常结合电路图以选择题的形式进行考查，电路故障主要考查方式是分析串联电路中某个元件断路或是短路，具体方法如下：并联电路故障分析并联电路一般只会出现断路故障（若出现短路，则整个电路被短路，电源会被烧坏），在判断断路时，只要看哪条支路的电流表示数减小（即为零），或者看哪条支路的用电器不工作，那么就是哪条支路所在的用电器断路。

类型一简单电路故障分析题型1 电路故障分析—断路◆方法技巧◆电路中出现无电流的电路故障，一定是因为断路造成，可以用电压表确定断路的位置，电压表有示数则与之并联的电阻断路了。

【例1】如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A.L断路B.R断路C.R短路D.电流表断路【例2】在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。

则故障一定是（）A.灯泡断路B.灯泡短路C.电阻R短路D.电阻R断路题型2 电路故障分析—短路◆方法技巧◆电路中出现电路故障，但表现出有电流的现象，一定是因为短路造成，可以用电压表确定短路的位置，电压表无示数时其并联的电阻短路。

【例3】如图所示电路中，电源电压保持不变，闭合开关S，灯泡L 发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路【巩固训练】1.如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A.L1断路B.L1短路C.L2断路D.L2短路2.如图所示电路，电源电压为3V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
