浅论电缆故障新旧探测方法的比对

电缆故障定位技术的比较研究在现代电力系统中，电缆作为电力传输的重要载体，其稳定运行对于保障电力供应的可靠性至关重要。

然而，由于各种原因，电缆故障时有发生。

为了快速、准确地定位故障点，以便及时修复，减少停电损失，众多电缆故障定位技术应运而生。

本文将对几种常见的电缆故障定位技术进行比较研究，旨在为电力行业相关人员提供有益的参考。

一、电桥法电桥法是一种传统的电缆故障定位技术。

其基本原理是基于电缆的电阻与长度成正比的关系，通过测量故障电缆的电阻值，然后与正常电缆的电阻值进行比较，计算出故障点的位置。

电桥法具有操作简单、成本较低的优点。

对于低阻故障（通常指故障电阻小于 10 倍电缆波阻抗），定位精度较高。

但它也存在明显的局限性，对于高阻故障和闪络性故障，由于故障电阻较大，电桥法往往难以准确测量。

此外，电桥法需要事先知道电缆的长度等参数，并且在测量过程中需要对电缆进行停电操作，这在一定程度上影响了电力供应的连续性。

二、脉冲反射法脉冲反射法是目前应用较为广泛的电缆故障定位技术之一。

该方法通过向故障电缆发送脉冲信号，然后接收反射回来的信号，根据信号的传输时间和传播速度来计算故障点的距离。

脉冲反射法包括低压脉冲反射法和高压脉冲反射法。

低压脉冲反射法适用于低阻短路和断路故障，能够直观地显示电缆的开路、短路和阻抗不匹配等情况。

高压脉冲反射法则适用于高阻故障和闪络性故障，通过对故障点放电产生脉冲反射信号来进行定位。

脉冲反射法具有定位速度快、精度高的优点，不需要事先知道电缆的长度等参数，并且可以在电缆不停电的情况下进行测量。

然而，脉冲反射法容易受到电缆波速不准确、反射信号干扰等因素的影响，从而导致定位误差。

三、声测法声测法是基于故障点放电时产生的声音信号来定位故障的一种方法。

在故障电缆上施加高压，使故障点发生放电，然后使用声音传感器（如拾音器）来检测放电声音。

通过比较不同位置接收到声音信号的时间差，可以确定故障点的位置。

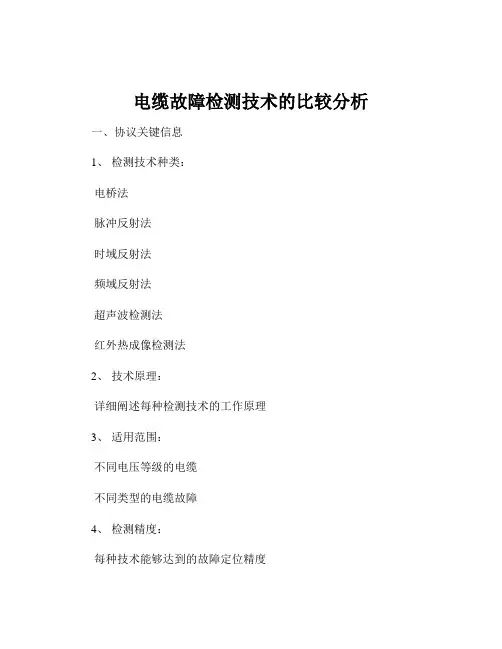

电缆故障检测技术的比较分析一、协议关键信息1、检测技术种类：电桥法脉冲反射法时域反射法频域反射法超声波检测法红外热成像检测法2、技术原理：详细阐述每种检测技术的工作原理3、适用范围：不同电压等级的电缆不同类型的电缆故障4、检测精度：每种技术能够达到的故障定位精度5、检测速度：完成一次检测所需的时间6、设备成本：购买和维护检测设备的费用7、操作难度：对操作人员技术水平的要求8、优缺点对比：全面分析每种技术的优点和缺点二、技术原理比较11 电桥法电桥法是一种经典的电缆故障检测方法。

其原理是基于惠斯通电桥平衡原理，通过测量电缆故障相与正常相之间的电阻比值，来确定故障距离。

111 优点设备简单，操作方便，成本较低。

112 缺点检测精度较低，适用于低阻故障，对于高阻故障和闪络性故障效果不佳。

12 脉冲反射法脉冲反射法是利用脉冲信号在电缆中传播时遇到故障点会产生反射的原理进行检测。

121 优点检测范围广，适用于多种类型的故障。

122 缺点对脉冲信号的处理和分析要求较高，容易受到干扰。

13 时域反射法（TDR）TDR 法通过向电缆发送脉冲信号，并测量反射脉冲的时间来确定故障位置。

131 优点检测速度快，精度较高。

132 缺点对于复杂的电缆结构和长距离电缆，信号衰减较大，影响检测效果。

14 频域反射法（FDR）FDR 法是基于传输线理论，通过测量电缆在不同频率下的阻抗特性来检测故障。

141 优点能够检测出早期的潜在故障，对绝缘性能的评估较为准确。

142 缺点设备复杂，成本较高。

15 超声波检测法利用超声波在电缆故障处产生的特殊信号来判断故障位置。

151 优点适用于检测机械性故障，如电缆接头的松动等。

152 缺点对环境噪声敏感，检测范围有限。

16 红外热成像检测法通过检测电缆表面的温度分布来发现故障点。

161 优点非接触式检测，安全可靠。

162 缺点对于微小的温度差异检测精度有限，受环境温度影响较大。

三、适用范围比较21 不同电压等级低电压电缆：某些简单的检测技术如电桥法可能适用。

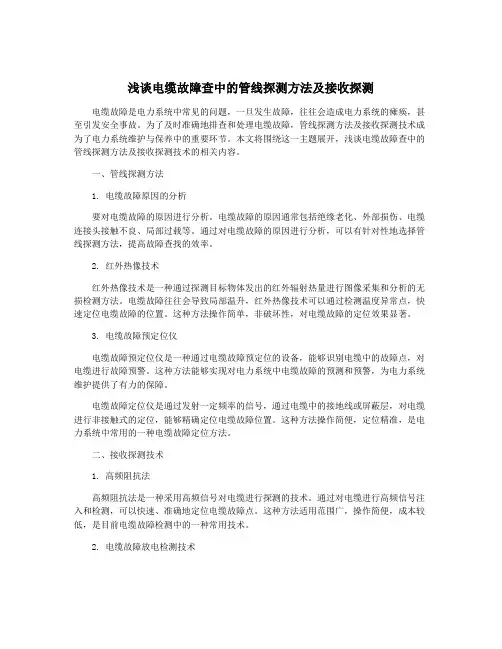

浅谈电缆故障查中的管线探测方法及接收探测电缆故障是电力系统中常见的问题，一旦发生故障，往往会造成电力系统的瘫痪，甚至引发安全事故。

为了及时准确地排查和处理电缆故障，管线探测方法及接收探测技术成为了电力系统维护与保养中的重要环节。

本文将围绕这一主题展开，浅谈电缆故障查中的管线探测方法及接收探测技术的相关内容。

一、管线探测方法1. 电缆故障原因的分析要对电缆故障的原因进行分析。

电缆故障的原因通常包括绝缘老化、外部损伤、电缆连接头接触不良、局部过载等。

通过对电缆故障的原因进行分析，可以有针对性地选择管线探测方法，提高故障查找的效率。

2. 红外热像技术红外热像技术是一种通过探测目标物体发出的红外辐射热量进行图像采集和分析的无损检测方法。

电缆故障往往会导致局部温升，红外热像技术可以通过检测温度异常点，快速定位电缆故障的位置。

这种方法操作简单，非破坏性，对电缆故障的定位效果显著。

3. 电缆故障预定位仪电缆故障预定位仪是一种通过电缆故障预定位的设备，能够识别电缆中的故障点，对电缆进行故障预警。

这种方法能够实现对电力系统中电缆故障的预测和预警，为电力系统维护提供了有力的保障。

电缆故障定位仪是通过发射一定频率的信号，通过电缆中的接地线或屏蔽层，对电缆进行非接触式的定位，能够精确定位电缆故障位置。

这种方法操作简便，定位精准，是电力系统中常用的一种电缆故障定位方法。

二、接收探测技术1. 高频阻抗法高频阻抗法是一种采用高频信号对电缆进行探测的技术。

通过对电缆进行高频信号注入和检测，可以快速、准确地定位电缆故障点。

这种方法适用范围广，操作简便，成本较低，是目前电缆故障检测中的一种常用技术。

2. 电缆故障放电检测技术电缆故障放电检测技术是一种利用电缆故障产生的放电信号进行检测的方法。

通过对电缆进行放电检测，可以准确地确定电缆的故障位置，并实现对电力系统中电缆故障的及时处理。

这种方法具有高效快速的特点，对电力系统的故障处理起到了积极的作用。

浅谈电力电缆的故障分析及检测方法
近年来，电力电缆的故障频繁发生，给我们的生产和生活带来了很大的困扰。

对电力
电缆的故障分析及检测方法进行研究成为亟需解决的问题。

电力电缆的故障分析是找出故障原因的关键步骤。

常见的电力电缆故障有短路、断路
和绝缘老化等。

短路是由于电缆绝缘被破坏引起的，可能是由于外力破坏、湿气侵入或施
工质量不良引起的。

断路可能是由于金属导线断裂、接头松脱或金属线腐蚀等原因造成的。

绝缘老化则是由于电缆绝缘材料老化、高温或电压过高引起的。

通过对电力电缆的故障模
式进行分析，可以找出故障原因，从而采取相应的修复措施。

电力电缆的故障检测需要借助一些特定的方法和仪器。

常见的电力电缆故障检测方法
有母线阻抗法、无损检测法和红外热像仪法等。

母线阻抗法是通过测量母线的阻抗变化来
判断电缆是否存在故障，这种方法可以快速、准确地检测电缆故障。

无损检测法是通过探
头检测电缆绝缘层的电气性能来判断电缆是否存在故障，这种方法依靠仪器的高精度、高
灵敏度来实现故障的检测。

红外热像仪法是通过测量电缆表面的温度分布来判断电缆是否
存在问题，通过图像分析可以准确地找出故障位置。

不同的故障检测方法各有优劣，需要
根据实际情况选择合适的方法。

电力电缆的故障分析及检测是保障电力系统正常运行的重要环节。

只有及时发现并修
复电缆故障，才能避免电力系统的停电事故发生，保障电力供应的安全稳定。

对电力电缆
故障分析及检测方法的研究具有重要的理论和实际意义。

浅谈电力电缆的故障分析及检测方法电力电缆是输送大功率电能的主要设备之一，其正常运行对于电网的稳定运行和电能的供应至关重要。

电力电缆在长时间的使用过程中，由于各种原因可能会出现故障，如绝缘破损、接头接触不良等，这些故障不仅会导致电能的损失，还可能引起火灾、事故等安全隐患。

必须对电力电缆进行及时的故障分析和检测，以保证电缆线路的安全运行。

一、电力电缆的故障分析1. 接头接触不良电缆接头是连接电缆线路与设备的重要环节，其接触不良会导致电阻增加，引起局部发热，甚至引发火灾。

接头接触不良的原因有接头材质不合格、施工不规范等。

对于接触不良的故障，可以通过检测电缆接头的温升来判断是否存在故障。

2. 绝缘破损电力电缆的绝缘材料通常是聚乙烯、交联聚乙烯等，长时间的运行可能会引起绝缘老化、破损等问题。

绝缘破损会导致电缆的局部绝缘性能下降，容易形成局部放电，进一步破坏绝缘层，造成电能损失、局部发热等问题。

对于绝缘破损的故障，可以通过检测局部放电的信号来判断是否存在问题。

3. 金属外护层损伤电力电缆的金属外护层通常是铅护套、铜护套等，用于防止电缆绝缘层的机械损伤和外界环境的侵蚀。

金属外护层也可能因为外力撞击、腐蚀等原因而损伤，导致电缆的绝缘层暴露在外。

金属外护层损伤会导致电缆的绝缘层易受损，并可能引起漏电、短路等故障。

对于金属外护层损伤的故障，可以通过对电缆的外观检查和测试测量电缆的绝缘电阻来判断是否存在问题。

二、电力电缆的故障检测方法1. 红外热像仪检测红外热像仪可以通过对电力电缆进行红外辐射图像的拍摄和分析，来检测电缆的接头、绝缘破损、金属外护层损伤等故障。

因为这些故障会产生不同的温升，通过红外热像仪可以清楚地观察到故障部位的温度异常情况。

2. 局部放电检测局部放电是电力电缆存在故障时产生的，对其进行检测可以判断电缆绝缘的性能是否正常。

常用的局部放电检测方法包括超声波检测和电磁波检测。

超声波检测可以通过探测仪器发出声波信号，来判断电缆绝缘层的破损情况；电磁波检测可以通过对电缆周围的电场和磁场进行检测，来判断放电情况。

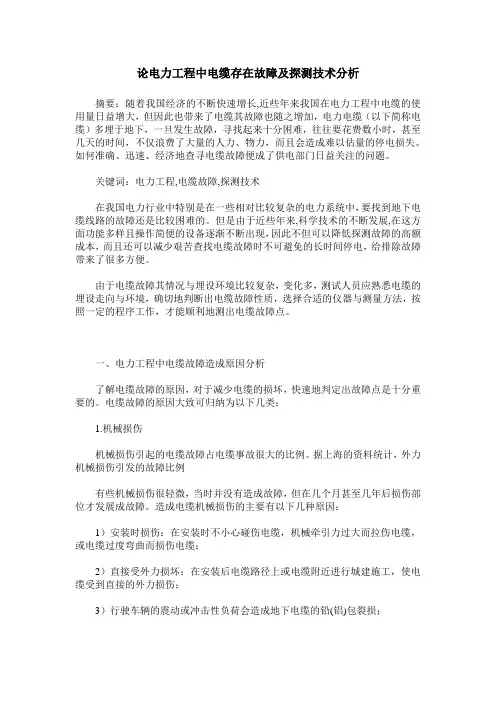

论电力工程中电缆存在故障及探测技术分析摘要：随着我国经济的不断快速增长,近些年来我国在电力工程中电缆的使用量日益增大，但因此也带来了电缆其故障也随之增加，电力电缆（以下简称电缆）多埋于地下，一旦发生故障，寻找起来十分困难，往往要花费数小时，甚至几天的时间，不仅浪费了大量的人力、物力，而且会造成难以估量的停电损失。

如何准确、迅速、经济地查寻电缆故障便成了供电部门日益关注的问题。

关键词：电力工程,电缆故障,探测技术在我国电力行业中特别是在一些相对比较复杂的电力系统中，要找到地下电缆线路的故障还是比较困难的。

但是由于近些年来,科学技术的不断发展,在这方面功能多样且操作简便的设备逐渐不断出现，因此不但可以降低探测故障的高额成本，而且还可以减少艰苦查找电缆故障时不可避免的长时间停电，给排除故障带来了很多方便。

由于电缆故障其情况与埋设环境比较复杂，变化多，测试人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。

一、电力工程中电缆故障造成原因分析了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。

电缆故障的原因大致可归纳为以下几类：1.机械损伤机械损伤引起的电缆故障占电缆事故很大的比例。

据上海的资料统计，外力机械损伤引发的故障比例有些机械损伤很轻微，当时并没有造成故障，但在几个月甚至几年后损伤部位才发展成故障。

造成电缆机械损伤的主要有以下几种原因：1）安装时损伤：在安装时不小心碰伤电缆，机械牵引力过大而拉伤电缆，或电缆过度弯曲而损伤电缆；2）直接受外力损坏：在安装后电缆路径上或电缆附近进行城建施工，使电缆受到直接的外力损伤；3）行驶车辆的震动或冲击性负荷会造成地下电缆的铅(铝)包裂损；4）因自然现象造成的损伤：如中间接头或终端头内绝缘胶膨胀而胀裂外壳或电缆护套；因电缆自然行程使装在管口或支架上的电缆外皮擦伤；因土地沉降引起过大拉力，拉断中间接头或导体。

浅谈电力电缆的故障分析及检测方法电力电缆是输送电力的重要设备，起到了安全、可靠地输电的作用。

但是在使用过程中，电力电缆可能会发生各种故障，如绝缘击穿、接头失效等。

这些故障不仅会造成电力损失，还可能引发火灾、事故等安全隐患。

对电力电缆进行故障分析及检测非常重要。

对电力电缆的故障进行分析，可以从以下几个方面进行考虑。

1. 绝缘击穿：绝缘击穿是电力电缆经常发生的一种故障。

绝缘击穿通常是由于电缆绝缘材料质量不过关或者负荷过高导致的。

在分析绝缘击穿故障时，可以通过测量电缆两端的绝缘电阻来判断绝缘击穿的位置。

还可以通过红外热像仪检测绝缘部分的温度分布，找到绝缘击穿点。

2. 接头失效：接头是电缆系统中重要的连接部分，其质量将直接影响整个电力线路的安全运行。

接头失效通常是由于接头接触不良、接头存在腐蚀、绝缘材料老化等原因造成的。

在分析接头失效故障时，可以通过检查接头外观是否有异常、测量接头温度变化等方式来判断接头失效的原因。

3. 避雷器失效：避雷器是保护电力线路设备免受雷击的重要装置。

避雷器失效通常是由于避雷器内部元件烧坏、避雷器遭受雷击损坏等原因引起的。

在分析避雷器失效故障时，可以通过检查避雷器外观是否有损坏、测量避雷器的放电电压等方式来判断避雷器失效的原因。

1. 高频局放检测：高频局放检测是一种常用的电缆故障检测方法。

该方法利用电缆故障产生的高频电磁波信号，通过检测电缆局放信号的强度和频率来判断电缆是否存在故障。

2. 高压直流测试：高压直流测试是一种常用的绝缘强度检测方法。

该方法通过施加高压直流电压到电缆上，观察电流变化，从而判断电缆的绝缘状况。

3. 红外热像检测：红外热像检测是一种非接触式的故障检测方法。

该方法通过红外热像仪测量电缆表面的温度分布，从而判断电缆是否存在故障。

对电力电缆的故障进行分析及检测是确保电力线路安全运行的重要环节。

在分析故障时可以从绝缘击穿、接头失效、避雷器失效等方面考虑，并采用高频局放检测、高压直流测试、红外热像检测、介电损耗测试等方法进行检测。

浅谈电力电缆的故障分析及检测方法电力电缆作为输送电能的重要设备，在电力系统中起着至关重要的作用。

由于各种原因，电力电缆的故障问题时有发生，给电力系统的安全运行带来了不小的影响。

对电力电缆的故障分析及检测方法进行深入研究，对保障电力系统的安全运行具有重要意义。

一、电力电缆的故障类型及其原因分析电力电缆的故障类型主要包括绝缘击穿、接头故障、外部损坏和接地故障等。

而这些故障的发生往往是由于以下几个主要原因引起的：1. 材料老化。

电力电缆长期在高温、高压、高负载的环境中运行，绝缘材料容易老化，导致绝缘性能下降，从而引起绝缘故障。

2. 安装质量。

电力电缆的安装质量直接关系到其运行的安全稳定性。

如果在安装过程中存在接头接触不良、缆芯受损或外部受力过大等情况，容易引起接头故障或外部损坏。

3. 环境因素。

电力电缆长期运行在恶劣的环境中，如高温、高湿、腐蚀性气体等，容易导致电缆外屏蔽层损坏，绝缘老化等问题。

4. 施工质量。

电力电缆的施工质量直接关系到电缆的运行稳定性，如果施工质量不合格，容易导致电缆接头不牢固，绝缘受损等问题。

二、电力电缆故障的检测方法1. 绝缘测试。

绝缘测试是用来检测电力电缆的绝缘性能是否符合要求的方法。

常用的绝缘测试仪器有绝缘电阻测试仪、绝缘耐压测试仪等。

通过对电力电缆的绝缘电阻和绝缘强度进行测试，可以及时发现电缆绝缘老化或击穿等问题。

2. 介质损耗测试。

介质损耗测试是用来检测电力电缆介质性能的方法。

通过测试电力电缆的介质损耗因数，可以了解电缆的绝缘状况和绝缘材料的损耗情况。

3. 火花测试。

火花测试是通过施加高电压，在电力电缆接头或终端上产生放电火花，通过火花的情况来判断电缆接头及终端的绝缘性能。

这种方法可以有效地检测出电缆接头及终端的绝缘状态是否正常。

4. 压力测试。

压力测试是通过施加高压气体或液体，将电力电缆充满，然后进行一定时间的压力保持测试，通过测试结果来判断电力电缆外屏蔽层是否受损。

浅析电缆的故障及测寻方法【摘要】电力电缆在电力系统中作为传输和分配电能，以及连接各种电气设备等，起着不可估量的作用，因此，维护电缆的安全运行，是一项至关重要的工作。

当地下电缆发生故障时，可以使用简易的测寻方法声测法来寻找电缆故障点，缩短修复时间。

【关键词】电缆故障声测法供电可靠随着社会经济的发展和现代化建设步伐的加快，工农业生产及人民生活的用电量日益增加，对电力的需求量越来越大，要求电网的安全运行也越来越高。

而作为连接各种电气设备、传输和分配电能的电力电缆，已逐渐取代了架空线的位置。

电缆供电的传输性能在城乡内比架空线既稳定，可靠性高，且占地小，不会造成对市容的影响，也不受自然环境的制约，从而提高了供电的安全性。

电力电缆长期在电网的工作电压下运行，充分具备承受内部过电压和大气过电压的能力，可靠地输送电能。

但电缆在某些情况下也会发生故障，其原因很多，常见的有以下几种：(1)电力电缆在敷设过程中受到外力损伤而造成电缆绝缘层的破坏；(2)由于地下杂散电流的电化腐蚀或中性土壤化学腐蚀，从而使地埋电缆产生腐蚀；(3)由于地面的下沉或地面上叠放重物，而造成电缆受外力损害变形，导致电缆防护层、铠装、铅包、铝包破裂甚至折断；(4)长期过负荷运行或散热不良造成电缆过热或接头过热；(5)电力电缆的安装敷设不符合工艺技术和质量的要求，电缆的附件质量不过关或电缆头制作工艺不良，密封性能差，都会造成电缆在运行中发生故障，等等。

这样就影响了电缆线路的运行和用户的正常用电。

为了进一步了解电缆的故障，我们可以按其故障点电缆绝缘损坏的程度进行分析。

1．低阻故障：故障点绝缘阻值下降至该电缆的特性阻抗，甚至支路电阻值等于零，电缆就呈现低阻故障；2．开路故障：电缆的绝缘电阻值为无限大或虽与正常电缆的绝缘电阻值相同，但电压却不能馈送到用电设备，电缆就呈现开路故障；3．高阻故障：电力电缆运行中发生故障，故障点的直流电阻等于该断路的特征阻抗，电缆就会呈现高阻故障；4．高阻泄漏：进行断路(开路)高压试验时，泄漏电流随试验电压的增高而增大，在试验电压升到额定值时，泄漏电流超过允许值，造成高阻泄漏；5．闪络性故障：在进行断路(开路)试验时，试验电压升到某一数值，泄漏电流的测试仪表指示突然升高，表针呈闪络性摆动；而电压指示仪表指示值稍呈下降时，此现象消失，但电缆绝缘仍有极高的阻值。

浅谈电缆故障查中的管线探测方法及接收探测电缆故障是电力系统运行中常见的问题之一，而电缆故障的查找和定位是排除故障的关键，因此管线探测方法及接收探测技术在电缆故障查找和定位中具有重要作用。

一、管线探测方法1. 磁场法磁场法是电缆故障查找和定位中最常用的方法之一。

该方法通过电流在被故障电缆周围产生磁场，并利用探测器检测磁场强度的变化，从而确定故障的位置。

磁场法对于地下电缆的故障定位较为准确，但对于埋深较浅的电缆定位可能存在一定的误差。

2. 电压降法3. 时间域反演法时间域反演法是通过对故障电缆中电压和电流的波形进行处理，从而确定故障位置的一种方法。

该方法常用于故障直接可检测且定位精度要求较高的场合。

时间域反演法分为时频方法和波速和反演方法两种。

二、接收探测接收探测是通过在故障部位采集该位置电缆的电压和电流信号，从而确定故障的具体位置和类型。

接收探测是电缆故障查找和定位的核心环节，其精度将直接影响故障查找的效率和定位的准确性。

常用的接收探测方法包括：阻抗法是通过测量电缆故障处的电压和电流，计算故障处的阻抗值，从而确定故障位置和类型的方法。

阻抗法可分为短路阻抗法和开路阻抗法两种。

它对于接收控制电压较小，对故障类型和长度的判断能力强，但其定位精度依赖于电缆参数的精度和故障前后的接线状态。

微波法是一种利用微波作为信号传输介质，通过检测故障处的反射微波信号来确定故障位置和类型的方法。

微波法对于电缆故障类型和长度的判断能力较强，但其检测精度受到天气和外部干扰的影响。

3. 光纤法光纤法是一种利用光纤作为传输介质，接收故障处的光信号并通过处理确定故障位置和类型的方法。

光纤法的定位精度大多在米级以下，同时还具有直观、重复性好等优点。

但其检测价格相对高昂。

总的来说，不同的管线探测方法和接收探测技术各有优缺点，有时需要根据实际情况选择合适的方法才能更好的进行电缆故障查找和定位。

浅谈电力电缆的故障分析及检测方法
电力电缆作为输电和配电系统中不可缺少的组成部分，一旦发生故障，将会对系统的正常运行和供电安全造成严重影响。

因此，对电力电缆的故障分析和检测至关重要。

一、电力电缆的故障类型
1、绝缘损坏:电缆绝缘剥落、破损、老化或水分进入绝缘层等原因导致绝缘性能下降或失效。

2、接头失效：施工过程中接头的安装质量不良、接头材料老化、接触面积过小等原因导致接头失效。

3、电缆击穿：电缆内部放电或绕组沿面闪络，形成电火花而引起电缆击穿。

4、地缆故障：电缆外护套破损、损坏或腐蚀,电缆对地绝缘性能下降或失效。

1、局部放电检测：利用UHF检测设备、数字相位计等仪器测量电力电缆中的局部放电信号，判断电缆绝缘系统的健康状态。

2、电缆故障地点检测：利用脉冲反射法、时间域反射法等技术，测量电缆中故障点的位置。

3、电缆故障类型测试：利用交流峰值电压测试、介损角测试等仪器，对电力电缆进行故障类型测试。

4、红外热像法检测：利用红外热像仪对电力电缆进行红外热像图像的采集和分析，以发现电缆故障。

1、绝缘损坏处理：对于绝缘损坏的电力电缆，应及时更换或修复绝缘层，防止其扩大。

2、接头失效处理：对于接头失效的电力电缆，应检查接头材料和接头连接处，并进行相应的修补和更换。

3、电缆击穿处理：对于发生电缆击穿的情况，应及时停止使用该电缆，并进行修复或更换。

4、地缆故障处理：对于地缆故障的电力电缆，应修补坏损的电缆护套或切掉故障部分重新接地处理。

总之，对于电力电缆的故障，应通过科学的检测方法进行诊断，并采取相应的处理措施，以保障电力系统的正常运行和供电安全。

浅论电缆故障新旧探测方法的比对关键词：电缆故障探测；测距；定点；电缆故障测试仪摘要：本文综述了电缆故障的探测方法与仪器。

首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。

随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。

电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。

一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。

该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。

但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。

脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。

测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。

利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。

该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。

脉冲电压法。

该方法可用于测量高阻与闪络故障。

首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。

脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。

但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。

电缆线路故障检测方法的比较研究关键信息项：1、研究目的：对不同电缆线路故障检测方法进行全面比较。

2、检测方法范围：包括但不限于电桥法、脉冲反射法、时域反射法等。

3、比较指标：准确性、速度、成本、适用范围等。

4、数据来源：实际案例分析、实验室测试数据等。

5、研究成果形式：研究报告、技术文档等。

1、引言11 阐述电缆线路在电力系统中的重要性。

12 说明进行故障检测方法比较研究的必要性。

2、研究范围21 明确纳入比较的常见电缆线路故障检测方法。

22 解释每种方法的基本原理和工作机制。

3、比较指标与标准31 准确性311 定义准确性的评估标准，如故障定位的误差范围。

312 分析不同方法在不同类型故障和电缆线路条件下的准确性表现。

32 速度321 衡量检测所需的时间，包括准备工作和实际检测过程。

322 比较不同方法在快速响应故障方面的优势和劣势。

33 成本331 考虑设备购置、维护、操作培训等方面的费用。

332 评估不同方法的总体成本效益。

34 适用范围341 讨论每种方法适用于的电缆类型、长度、电压等级等。

342 分析不同方法在复杂环境和特殊工况下的适用性。

4、数据收集与分析41 说明数据来源，包括实际运行中的故障案例、实验室模拟测试等。

42 介绍数据收集的方法和过程。

43 详细阐述数据分析的方法和工具，以得出客观的比较结果。

5、研究成果51 形成详细的研究报告，总结每种检测方法的特点和优劣。

52 提供针对不同应用场景的推荐检测方法。

53 为未来电缆线路故障检测技术的发展方向提出建议。

6、知识产权与保密61 明确研究过程中产生的知识产权归属。

62 规定参与研究各方对研究数据和成果的保密责任和义务。

7、协议变更与终止71 说明协议变更的条件和程序。

72 界定协议终止的情形和后续处理方式。

8、争议解决81 约定争议解决的方式，如协商、仲裁或诉讼。

82 明确适用的法律法规。

9、其他条款91 对未尽事宜进行补充说明。

浅谈电缆故障点的探测方法作者：刘彦斌来源：《中小企业管理与科技·下旬刊》2014年第02期摘要：为了解决故障电力电缆的探测问题，对电缆故障的分类、故障测距和故障位置准确定点的方法、原理及适用范围作了分析和说明，对从事电缆维护运行的工程技术人员和电缆故障检测人员具有参考意义。

关键词：电缆故障故障探测1 概述近年来，随着城市建设步伐的加快和电力电缆成本的下降，电力电缆由于输电安全可靠、施工方便等优点，越来越受到人们广泛的应用。

但随着电网的扩容，引起电缆供电数目的增多、电缆运行时间的加长，电缆发生的故障频率也在相应增多，电缆线路由于敷设方式不同存在隐蔽性，例如直埋敷设、沿电缆沟敷设一旦线路较长，电缆出现故障查找起来就比较费时费工，将会给正常的生活和生产的供电带来极大的影响，快速准确的确定电缆故障，成为急需解决的课题。

2 电缆线路发生故障的分类电缆线路发生故障常见的是接地或短路，还有断线故障、断线并接地故障、闪络性击穿事故。

接地故障视电缆绝缘损坏的程度，可分为低阻接地和高阻接地，低者可造成直接接地，高者接地一般是由于受到外力破坏，可达几十千欧或兆欧以上，这类故障大多发生在电缆终端位置和中间头位置处。

短路故障是由于电力电缆相间芯线绝缘破坏，造成电缆线路形成短路的故障。

断线故障是因电缆的一芯或数芯导体断开，但各芯线绝缘良好而发生的故障，例如直埋敷设的电缆接头下沉造成连接点拉开。

断线带接地故障是一芯或数芯断开，并且经芯线电阻接地造成的故障，这种故障与短线故障常常合并发生。

闪络性故障是在预防性试验时发生的频率多，由于大多数电缆运行年限较长，如果按较高电压试验，容易发生电缆绝缘击穿，然后数秒后试验又能保压，这种情况多发生在电缆接头或终端头处。

3 电缆线路发生故障的探测方法电缆线路发生故障的探测一般分为故障分析、故障距离确认、故障位置定点三个步骤。

故障分析就是确定故障的性质；故障距离确认就是测出故障点到电缆任一端头的距离；故障定点就是确定故障点的准确位置。

浅谈电力电缆的故障分析及检测方法电力电缆是输送电能的重要设备，其正常运行对于电力系统的稳定运行至关重要。

电力电缆在长期工作中，由于受到外部环境、操作不当等因素的影响，可能会出现各种故障，严重影响电力系统的安全运行。

对电力电缆的故障进行及时准确的分析和检测，对于保障电力系统的安全运行具有十分重要的意义。

一、电力电缆的常见故障及分析1. 绝缘老化故障：电力电缆使用时间长了，绝缘材料会因为受潮、受热等因素逐渐老化，导致绝缘性能下降，从而产生绝缘老化故障。

这种故障通常会表现为电缆绝缘电阻降低，介质损耗增大，导致漏电流增加，最终引起短路故障。

2. 绝缘破损故障：电力电缆在安装和施工过程中，可能会受到外部力的损伤，导致绝缘破损，从而产生绝缘破损故障。

这种故障通常会表现为局部放电和放电灼烧现象，严重时会引起短路故障。

3. 电缆接头故障：电力电缆的接头是电力系统中最薄弱的环节，接头处存在接触电阻、局部放电等问题，容易导致接头故障。

这种故障通常会表现为接头温升过高、放电声音等异常情况，严重时会引起火灾事故。

二、电力电缆故障的检测方法1. 电缆局部放电检测：局部放电是电力电缆绝缘老化、绝缘破损等故障的先兆现象，通过局部放电检测可以及时发现电缆存在的问题。

常用的局部放电检测方法包括部分放电检测、脉冲法检测等。

2. 电缆绝缘电阻测试：电力电缆的绝缘电阻是评定电缆绝缘状况的重要指标，通过对电缆绝缘电阻的测试可以了解电缆的绝缘状况。

常用的绝缘电阻测试方法包括绝缘电阻测量仪、绝缘电阻测试仪等。

3. 红外热像法检测：通过红外热像仪对电力电缆进行检测，可以有效地检测电缆的接头温升情况，及时发现电缆存在的问题，防止故障的发生。

4. 电缆阻抗测试：电缆的阻抗是衡量电缆传输能力的重要参数，通过对电缆阻抗的测试可以了解电缆的传输性能，及时发现电缆存在的故障。

5. 声发射检测：通过对电力电缆进行声发射检测，可以发现电缆内部存在的局部放电、绝缘破损等故障，为故障的分析提供重要依据。

浅谈电缆故障查中的管线探测方法及接收探测电力电缆是输送电能的重要设备，而电缆故障是影响电力系统安全稳定运行的主要因素之一。

由于电缆故障通常出现在地下管线中，给故障的查找带来了一定的困难，因此对于电缆故障的管线探测方法及接收探测就显得尤为重要。

本文将对电缆故障的管线探测方法及接收探测进行浅谈。

一、电缆故障的原因电缆故障的原因有很多，主要包括电缆本身的质量问题、施工中的损伤、操作中的疏忽等。

电缆的故障主要有短路、接地、绝缘击穿等。

这些故障一旦发生，将会对电力系统的正常运行产生很大的影响，因此需要及时查找和修复。

二、管线探测方法1. 电缆故障的管线探测主要是通过地面探测仪进行。

地面探测仪是一种利用地下电磁场的变化来探测地下管线和设备的仪器。

在进行电缆故障的管线探测时，可以通过地面探测仪来确定地下管线的大致位置，可以借助地图和标志来确定管线的具体位置。

2. 另外一种管线探测方法是利用超声波或电磁波进行探测。

这种方法通过将超声波或者电磁波发送到地下管线中，再通过接收器来接收反射回来的信号，从而确定地下管线的位置和故障点。

这种方法需要专业的设备和人员来操作，但是可以提高管线探测的精确度。

3. 还有一种管线探测方法是利用地下雷达进行探测。

地下雷达是一种通过发射和接收电磁波来扫描地下情况的仪器，可以通过地下雷达对管线进行扫描，从而确定管线的位置和故障点。

这种方法对土壤类型和地下障碍的影响较小，可以在各种地下环境中进行探测。

三、接收探测在确定了地下管线的位置和故障点之后，就需要进行接收探测。

接收探测主要是通过在地面上进行测试，确定管线的故障点和具体情况。

在进行接收探测时，可以借助电缆故障测距仪进行距离测量和定位，可以通过测距仪来确定故障点的大致位置，然后再通过探测仪进行精确定位。

还需要对故障点的具体情况进行测试，确定故障原因和故障类型，为修复工作提供参考。

四、总结通过以上浅谈，我们可以看到电缆故障的管线探测方法及接收探测是非常重要的。

浅谈电缆故障查中的管线探测方法及接收探测1. 引言1.1 引言概述电缆故障是电力行业中常见的问题，它会导致供电系统的故障和停电，给生活和生产带来诸多不便。

为了及时准确地查找和修复电缆故障，管线探测方法和接收探测技术变得至关重要。

本文将对电缆故障查找中的管线探测方法及接收探测进行浅谈，探讨不同的探测方法及工具在电缆故障查找中的应用和优缺点。

通过对应用案例的分析，总结出最佳的解决方案，为电力行业提供有效的技术支持。

在本文中我们将介绍管线探测方法、电缆故障查找技术、接收探测方法、探测工具以及一些实际应用案例，希望能够为读者提供有益的参考。

通过本文的阐述，我们希望能够增进大家对电缆故障查找技术的了解，为电力行业的发展提供一些借鉴和参考。

2. 正文2.1 管线探测方法管线探测方法是电缆故障查找工作中非常重要的一环。

在实际工作中，常用的管线探测方法包括地面探测、穿墙探测和地下探测等。

地面探测是一种通过地面上的信号来定位管线位置的方法。

通过在地面上布设探测器，利用信号的强弱来判断管线位置，可以快速准确地找到管线位置。

管线探测方法是电缆故障查找工作中必不可少的环节，通过合理选择和应用适当的探测方法，可以快速准确地找到故障点，提高工作效率和质量。

2.2 电缆故障查找技术电缆故障查找技术是电缆维护和修复工作中非常重要的一项技术。

通过有效的故障查找技术，可以快速准确地定位并解决电缆问题，保证电缆系统的正常运行。

在实际工作中，常用的电缆故障查找技术包括以下几种：1.耐压测试：通过在电缆上施加一定的高压来检测电缆的绝缘状况。

通过检测电缆的绝缘耐压值，可以判断电缆是否存在绝缘故障。

2.电磁感应法：通过电磁场感应原理来检测电缆故障。

当电缆发生故障时，会引起周围电磁场的变化，通过检测这种变化可以定位故障点。

3.热红外成像：通过红外热像仪对电缆进行扫描，可以快速发现电缆的过热点，从而定位电缆故障。

4.阻抗测试：通过测试电缆的阻抗值来判断电缆的连接状态和质量，从而找出可能存在的故障点。

电力电缆故障探测方法的探讨摘要：社会发展的需要，电力电缆使用越来越普遍。

随之带来的问题是电力电缆故障测量问题，特别是交联电缆的广泛使用，给电力电缆故障测量提出许多新挑战和新问题。

关键词：电力电缆；故障探测；方法探讨随着社会的发展，采用电缆供电的范围越来越广，特别是城区内，供电有电缆化的趋势。

但随之带来的问题是电缆故障的查找较架空线路故障来得难。

特别是交联电缆的广泛使用后，故障查找的难度越来越大。

1 低阻故障测量方法①电缆故障探测方法最早使用的是电桥法。

电桥是成品，其电压E的大小档位是固定的。

所以，电流的大小关键取决于电缆故障对地的电阻值r。

当故障点对地电阻r的值很小时，其准确率较高；当故障点对地电阻r的值大于电源电压值许多倍时，桥体电源很大一部分电压降将损失在这个电阻上，导致检流计很不灵敏，测量误差增大。

由于电桥法使用的时间长，有人称为古典法，其接线较简单，容易掌握。

为了减少由于电流小，造成检流计很不灵敏引起的误差，可提高检流计的灵敏度或电源电压。

但这两种措施都是有限的。

提高检流计灵敏度的办法一般在检流计前加装直流放大器，但放大器增益过高会使零飘问题严重。

提高电源电压会产生桥体对大地和桥体对操作人员的绝缘问题。

当电源电压升到一定值，故障点接地电阻r往往表现为很不稳定，此时如果r突然击穿，将会产生大电流，检流计和桥体的电阻都可能因大电流而烧毁。

利用电桥测量电缆故障当电缆故障电阻较大时就有其局限性。

电缆故障能直接使用电桥法测量的，据有关资料统计只能为总故障的40%以下。

有很大一部分的故障需将故障点的对地电阻降低，也就是俗话讲的烧穿法。

这种方法对油浸电缆往往有效。

据有关资料统计，上海地区过去多采用油浸电缆。

故障测量直接利用电桥法可测率为60%左右。

但随着交联电缆的普遍使用，近年来上海地区使用电桥法测量故障的有效率大大不如以前。

关键是交联电缆很难采用烧穿法将其故障点对地电阻降低。

因为交联电缆的主绝缘是固体的利用电压烧穿的话有可能使之灰化，反而使故障点对地电阻增加。

浅析电缆故障的探测新方法以及预防措【摘要】本文介绍应用在电缆故障探测新技术应用方面的四项新成果以及总结归纳出预防措施，实际结果表明本文介绍电缆故障探测和预防措施的加强了电缆运行维护水平，为确保供电网的安全平稳运行贡献力量。

【关键词】电力电缆故障探测预防措施目前我国中压电缆的年投运量约为10万千米），但电缆线路也存在着故障点隐蔽，性质复杂和探测难度大、时限长等不利因素[1]。

如何提高电力电缆运行维护从而加强电缆的健康水平，已经成为维护电力断缆运行工作的重要任务。

本文主要介绍了电缆故障探测新技术应用的四项新成果并结合电力电缆故障处理的实例，并且给出了总结归纳出电力电缆故障的预防措施。

1 电缆故障探测新技术应用1.1 三次脉冲技术电缆故障按性质主要可分为低阻、高阻、短路、断路四种类型，其中高阻故障具有发生频次高、探测难度大的特点。

过去采用的方法是首先对故障电缆长时间施加高压冲闪脉冲，使故障点完全碳化，从而转化为低阻故障，再利用低压脉冲进行测距，确定故障点的范围完成预定位。

由此，可以看出，测试时间长、故障波形复杂不易分析、对电缆的二次损伤大是p1.2 低绝缘缺陷电缆的修复技术经研究发现，有一类电力电缆普遍存在如下现象：（1）电缆的某一相或几相，对地或相间的绝缘电阻，在一个试验周期内由几千兆、万兆以上，大幅下降至300MΩ以下；（2）部分电缆尚能通过预防性试验，但泄漏电流值明显增大；（3）故障率显著增高，且发展为故障的预期性没有明显规律。

依据上述分析我们知道，XLPE绝缘介质的劣化取决于水分、杂质、畸变电场协同作用，而上述三种因素分布的不均匀性决定了电缆局部水、电树枝引发发展的不均匀性，正是该局部或该点的重度绝缘早期老化，才表现为整条电缆的低绝缘现象。

那么找到这样的点，实施外科手术式的截除和续接工艺相信可以修复大部分存在低绝缘缺陷的电力电缆。

按照这个思路，2011年10月，我们对存在低绝缘缺陷的6千伏景园乙线电力电缆，进行了试验性修复处理，取得了阶段性成果。
