电缆故障测寻

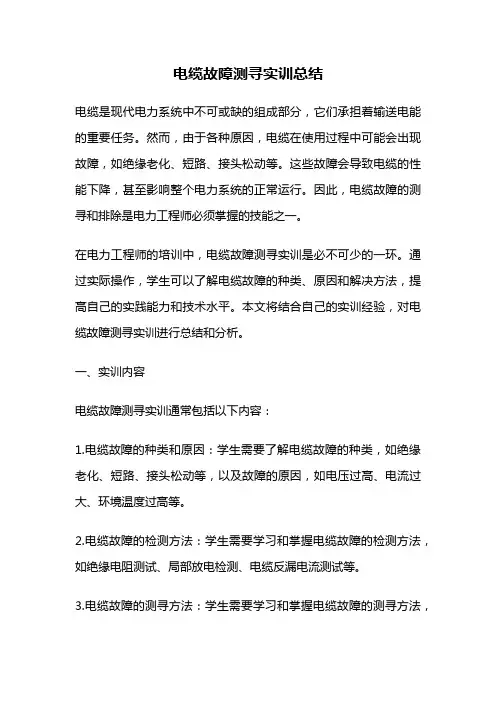

电缆故障测寻实训总结电缆是现代电力系统中不可或缺的组成部分，它们承担着输送电能的重要任务。

然而，由于各种原因，电缆在使用过程中可能会出现故障，如绝缘老化、短路、接头松动等。

这些故障会导致电缆的性能下降，甚至影响整个电力系统的正常运行。

因此，电缆故障的测寻和排除是电力工程师必须掌握的技能之一。

在电力工程师的培训中，电缆故障测寻实训是必不可少的一环。

通过实际操作，学生可以了解电缆故障的种类、原因和解决方法，提高自己的实践能力和技术水平。

本文将结合自己的实训经验，对电缆故障测寻实训进行总结和分析。

一、实训内容电缆故障测寻实训通常包括以下内容：1.电缆故障的种类和原因：学生需要了解电缆故障的种类，如绝缘老化、短路、接头松动等，以及故障的原因，如电压过高、电流过大、环境温度过高等。

2.电缆故障的检测方法：学生需要学习和掌握电缆故障的检测方法，如绝缘电阻测试、局部放电检测、电缆反漏电流测试等。

3.电缆故障的测寻方法：学生需要学习和掌握电缆故障的测寻方法，如电缆定位、电缆故障分析、电缆故障排除等。

二、实训过程在电缆故障测寻实训中，学生需要进行以下操作：1.检测电缆故障：学生需要使用各种检测仪器，如绝缘电阻测试仪、局部放电检测仪等，对电缆进行检测，确定故障的位置和性质。

2.测寻电缆故障：学生需要使用电缆定位仪、电缆故障分析仪等设备，对电缆故障进行测寻和分析，确定故障的具体位置和原因。

3.排除电缆故障：学生需要根据测寻结果，采取相应的措施，如更换电缆、修复接头等，排除电缆故障，恢复电力系统的正常运行。

三、实训体会通过电缆故障测寻实训，我深刻地认识到了电缆故障的严重性和复杂性。

在实训过程中，我遇到了各种各样的故障，如绝缘老化、短路、接头松动等，每一种故障都需要不同的检测和测寻方法。

在实训中，我学习了如何使用各种检测仪器和测寻设备，如绝缘电阻测试仪、局部放电检测仪、电缆定位仪、电缆故障分析仪等，掌握了电缆故障的测寻和排除技术。

交联电力电缆故障点的测寻方法
交联电力电缆故障点的测寻方法有以下几种：
1.轻微故障点测寻法：利用手持小型直流发生器进行测量，找出干线两端电压差最大的地点，即可推断出故障点的大致位置。

2.反向测量法：将故障段的另一端接受电源，并对故障段进行反向测量，通过比较反向测量值和正常测量值的不同，确定故障点的位置。

3.时间域反射法：利用高频信号在电缆中传输的时间差来确定故障点的位置，通过测量信号反射的时间和幅度变化，来推算出故障点的位置。

4.雷电位置测距法：利用雷电在电缆中短路时，产生的电磁脉冲传播速度比电缆中传播速度快的特性，来确定故障点的位置。

5.声波测距法：在电缆中注入射频信号，通过不同位置反射回来的信号延迟时间的计算，来确定故障点的位置。

该方法适用于深埋地下的电缆故障点测寻。

电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。

因此，及时准确地查找电缆故障并进行修复至关重要。

下面将介绍几种常用的电缆故障查找方法。

首先，最常用的方法是使用绝缘电阻测试仪进行测试。

在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。

如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。

通过这种方法可以快速定位故障位置，有针对性地进行修复。

其次，可以利用局放检测仪进行故障查找。

局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。

在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。

通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。

另外，还可以借助红外热像仪进行故障查找。

红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。

在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。

通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。

最后，还可以利用无损检测技术进行故障查找。

无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。

这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。

通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。

综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。

在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

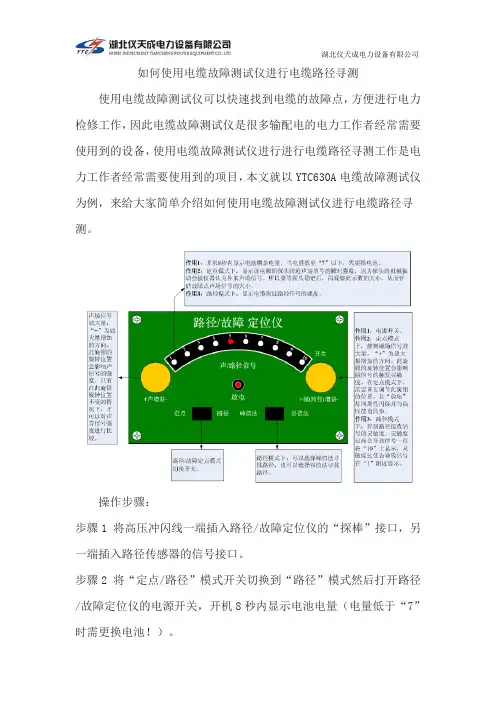

如何使用电缆故障测试仪进行电缆路径寻测使用电缆故障测试仪可以快速找到电缆的故障点，方便进行电力检修工作，因此电缆故障测试仪是很多输配电的电力工作者经常需要使用到的设备，使用电缆故障测试仪进行进行电缆路径寻测工作是电力工作者经常需要使用到的项目，本文就以YTC630A电缆故障测试仪为例，来给大家简单介绍如何使用电缆故障测试仪进行电缆路径寻测。

操作步骤：步骤1 将高压冲闪线一端插入路径/故障定位仪的“探棒”接口，另一端插入路径传感器的信号接口。

步骤2 将“定点/路径”模式开关切换到“路径”模式然后打开路径/故障定位仪的电源开关，开机8秒内显示电池电量（电量低于“7”时需更换电池！）。

步骤3 “峰值法/谷值法”一般选用“峰值法”。

步骤4 将“磁（路径）增益”顺时针旋转，直到不能旋转。

步骤5 从始端开始，绕过障碍物，在电缆可能铺设的位置找寻电缆的走向。

方法如下：将竖直天线与地面保持垂直，在可能出现电缆的位置呈“S”形行走，当向某一个方向连续移动时信号增强，继续朝此方向移动直到信号达到最强点，停在此处，然后在保持竖直天线与地面垂直的同时，旋转水平天线，当信号最强时，电缆即在天线的正下方，并且沿与水平天线垂直的方向延伸。

峰值法寻找路径时，在同一空间位置上，水平天线越垂直电缆走向，信号越强；当水平天线始终垂直电缆走向时，距离电缆越近，信号越强。

沿着垂直电缆的方向前进，当某点处信号较强，而附近两边信号较弱，呈现“A”型变化规律时，则较强点即为电缆正上方。

谷值法寻找路径时，保持竖直天线与地面垂直，在离地等高的平面上，向各个方向平移路径传感器，当某点处信号较弱，而附近两边信号较强，稍远的两边均减弱，呈现“M”型的变化规律时，则较弱点即为电缆的正上方。

如需对电缆的埋深测试，可以采用４５°角法测试。

测试深度时，仪器的设置与谷值法的设置相同，首先找到电缆正上方，并且明确电缆走向后，在电缆正上方将路径传感器向与电缆走向垂直的方向倾斜４５°角。

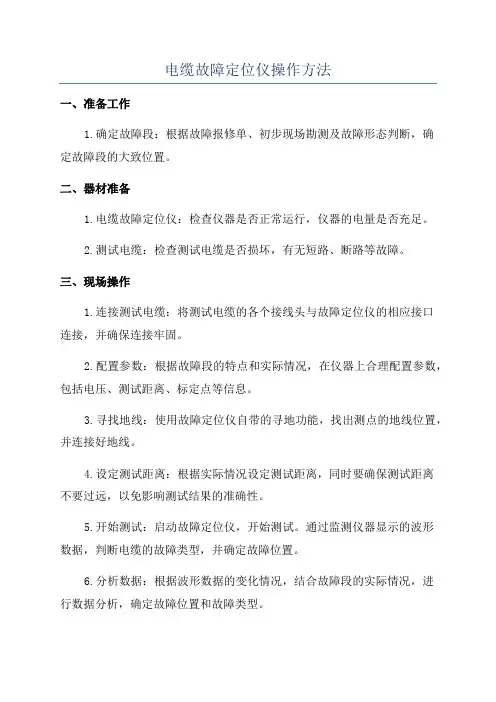

电缆故障定位仪操作方法一、准备工作1.确定故障段：根据故障报修单、初步现场勘测及故障形态判断，确定故障段的大致位置。

二、器材准备1.电缆故障定位仪：检查仪器是否正常运行，仪器的电量是否充足。

2.测试电缆：检查测试电缆是否损坏，有无短路、断路等故障。

三、现场操作1.连接测试电缆：将测试电缆的各个接线头与故障定位仪的相应接口连接，并确保连接牢固。

2.配置参数：根据故障段的特点和实际情况，在仪器上合理配置参数，包括电压、测试距离、标定点等信息。

3.寻找地线：使用故障定位仪自带的寻地功能，找出测点的地线位置，并连接好地线。

4.设定测试距离：根据实际情况设定测试距离，同时要确保测试距离不要过远，以免影响测试结果的准确性。

5.开始测试：启动故障定位仪，开始测试。

通过监测仪器显示的波形数据，判断电缆的故障类型，并确定故障位置。

6.分析数据：根据波形数据的变化情况，结合故障段的实际情况，进行数据分析，确定故障位置和故障类型。

7.定位故障：找到波形数据异常的点位，即为故障点位。

根据实际情况，使用故障定位仪提供的测距功能，对故障点位进行定位。

8.故障处理：根据定位的具体位置，采取相应的故障处理措施。

如果是线缆破损等故障，可以采用修复或更换线缆的方式解决。

四、注意事项1.操作人员必须具备一定的电力知识和操作经验。

2.在使用故障定位仪之前，必须确保仪器和测试设备处于良好的状态，避免因为仪器故障导致测试结果不准确。

3.在操作过程中，要仔细观察仪器的显示和波形变化，及时调整参数，以获得准确的测试结果。

4.在进行地线连接时，务必确保连接牢固可靠，以避免误操作或意外事故发生。

5.在测试过程中，要注意安全，避免电击等危险。

在需要进行高压测试时，必须采取必要的防护措施。

以上是电缆故障定位仪的操作方法，通过合理的使用和准确的操作，可以快速、准确地定位电力电缆故障，提高故障排除效率，保障电力系统的正常运行。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

10kV配电线路电缆故障查找方法在10kV配电线路中，电缆故障是一种常见的情况。

一旦出现电缆故障，就会导致供电中断，给生产和生活带来诸多不便。

及时准确地查找并修复电缆故障至关重要。

本文将从多个角度介绍10kV配电线路电缆故障的查找方法，以便工程师和技术人员能够更好地应对和解决这一问题。

一、设备准备在进行电缆故障查找前，首先需要做好相关的设备准备工作。

一般来说，需要准备以下设备：1. 绝缘测试仪：用于测试电缆绝缘电阻和绝缘强度，帮助确定故障位置。

2. 故障指示仪：用于指示故障点的位置，对查找故障非常有帮助。

3. 输电测距仪：用于测量电缆的故障距离，有助于确定故障位置。

4. 多功能电流表：用于测试电缆的电流情况，判断电缆是否存在故障。

5. 钢针：用于在地面上查找地下电缆的位置。

以上设备是查找电缆故障时必不可少的，只有准备充分才能更快更准确地找到故障位置。

二、查找方法在进行电缆故障查找时，通常可以从以下几个方面进行：1. 检查终端设备：首先要检查配电线路的终端设备，包括配电室、变压器等地方，看是否存在显而易见的故障。

有时，故障可能就发生在这些终端设备上。

2. 测试绝缘电阻：使用绝缘测试仪测试电缆的绝缘电阻，如果发现绝缘电阻异常低，就说明可能存在绝缘故障。

通过测试各段电缆的绝缘电阻，可以逐步缩小故障范围。

3. 检查接线盒：接线盒是电缆连接的关键位置，也是电缆故障的常见位置。

可以通过检查接线盒的连接情况，排除故障。

4. 使用故障指示仪：故障指示仪可以帮助确定故障点的位置，通过在线路上移动故障指示仪，可以确定故障点的大致位置。

5. 输电测距仪测距：使用输电测距仪对电缆进行测距，找到故障距离，有助于确定故障位置。

6. 测试电流情况：通过多功能电流表测试电缆的电流情况，如果发现某段电缆的电流异常，就说明可能存在故障。

7. 地下查找：使用钢针在地面上查找地下电缆的位置，有助于确定故障位置的大致范围。

以上方法并非逐一进行，而是需要根据实际情况综合运用。
