固体导热系数实验报告

固体导热系数的测定试验报告

1.实验目的

本实验旨在测定固体的导热系数，并了解固体导热系数与其性质的关系。

2.实验原理

3.实验仪器与材料

本次实验所需的仪器与材料如下：

-一台导热系数测定仪

-固体样品

-温度计

-热电偶

-夹具

4.实验步骤

4.1.准备工作

a)将测温仪表（温度计、热电偶）校准并准备好。

b)样品准备：根据需要测定的固体样品的形状和尺寸进行切割或抽样，并确保其表面光滑和平整。

4.2.实验测量

a)将样品夹在仪器的样品夹具中，并调整好紧固装置。 b)打开仪器电源，使仪器预热至所需温度。

c)按照仪器操作手册操作，记录开始时间。

d)记录样品两个测温点的温度，并计算温差。

e)根据固体材料的特性及已知的参数，计算固体导热系数。

5.实验结果与分析

根据我们的实验数据，我们计算得出了不同样品的导热系数。通过比较不同材料的导热系数，我们可以得出以下结论：

a)导热系数与固体材料的性质有关，如晶体结构、原子间距、电子迁移等。

b)导热系数随温度的升高而增加，因为温度升高会增加固体中原子的振动频率。

c)导热系数也与固体的密度和热容量相关。

6.实验误差与改进

在本次实验中，可能存在以下误差：

a)温度测量误差：由于温度计和热电偶的精确度限制，温度测量结果可能存在误差。

b)传热过程中的其他热损失：由于实验条件的限制，例如固体样品与夹具接触不完全，可能存在热损失。

为减小误差，我们可以进行以下改进： a)使用更精确的温度测量仪器，如红外线测温仪，以提高温度测量的精度。

b)确保固体样品与夹具的完全接触，以减小热损失。

7.实验结论

通过本实验的测定和分析，我们可以得出结论：

8.实验总结

通过本次实验，我们掌握了一种测定固体导热系数的方法，并了解了该系数与固体材料性质的关系。同时，实验中还探讨了实验误差及其改进方法。本次实验为我们进一步学习固体导热性能提供了基础。

以上是对固体导热系数的测定试验的报告，总字数超过1200字。

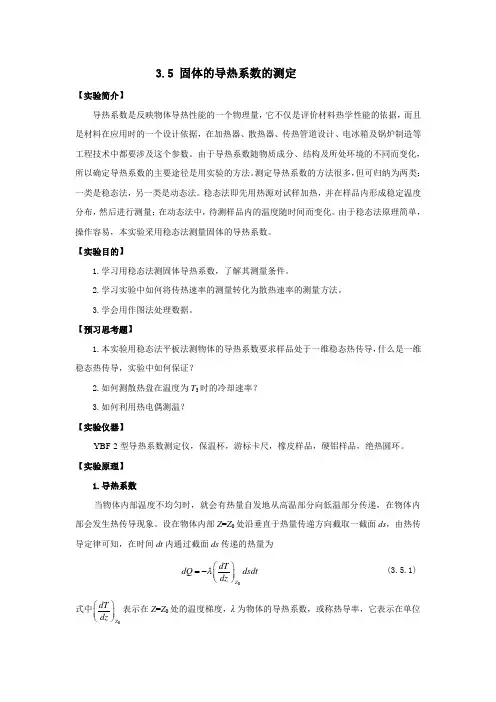

3.5 固体的导热系数的测定

【实验简介】

导热系数是反映物体导热性能的一个物理量，它不仅是评价材料热学性能的依据，而且是材料在应用时的一个设计依据，在加热器、散热器、传热管道设计、电冰箱及锅炉制造等工程技术中都要涉及这个参数。由于导热系数随物质成分、结构及所处环境的不同而变化，所以确定导热系数的主要途径是用实验的方法。测定导热系数的方法很多，但可归纳为两类：一类是稳态法，另一类是动态法。稳态法即先用热源对试样加热，并在样品内形成稳定温度分布，然后进行测量；在动态法中，待测样品内的温度随时间而变化。由于稳态法原理简单，操作容易，本实验采用稳态法测量固体的导热系数。

【实验目的】

1.学习用稳态法测固体导热系数，了解其测量条件。

2.学习实验中如何将传热速率的测量转化为散热速率的测量方法。

3.学会用作图法处理数据。

【预习思考题】

1.本实验用稳态法平板法测物体的导热系数要求样品处于一维稳态热传导，什么是一维稳态热传导，实验中如何保证？

2.如何测散热盘在温度为T3时的冷却速率？

3.如何利用热电偶测温？

【实验仪器】

YBF-2型导热系数测定仪，保温杯，游标卡尺，橡皮样品，硬铝样品，绝热圆环。

【实验原理】

1.导热系数

当物体内部温度不均匀时，就会有热量自发地从高温部分向低温部分传递，在物体内部会发生热传导现象。设在物体内部Z=Z0处沿垂直于热量传递方向截取一截面ds，由热传导定律可知，在时间dt内通过截面ds传递的热量为

0ZdTdQdsdtdz (3.5.1)

式中0ZdTdz表示在Z=Z0处的温度梯度，λ为物体的导热系数，或称热导率，它表示在单位温度梯度影响下，单位时间内通过垂直于热量传递方向单位面积的热量，是表征物体导热性能大小的物理量，单位为W/(m·K)。

导热系数的大小与物质的结构、成分以及所处环境温度有关。不同材料具有不同的导热系数，根据导热系数的大小，将固体材料划分为热的良导体和热的不良导体，导热系数大的物体称为热的良导体，导热系数小的物体称为热的不良导体。一般说来，金属的导热系数比非金属的大，为热的良导体，非金属为热的不良导体。

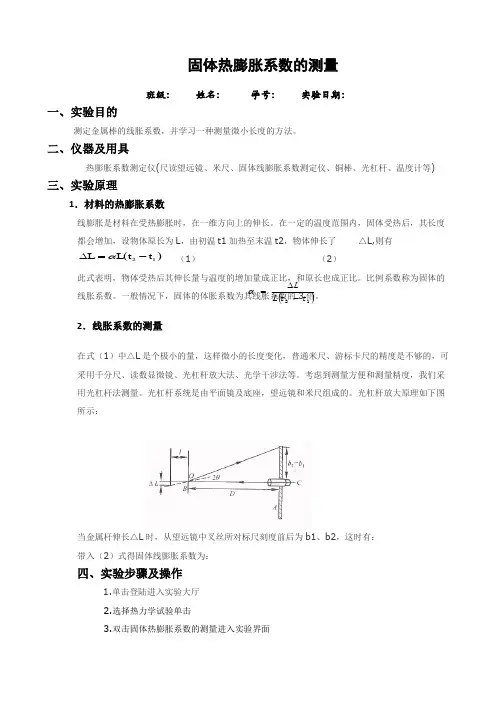

固体热膨胀系数的测量

班级： 姓名： 学号： 实验日期：

一、实验目的

测定金属棒的线胀系数，并学习一种测量微小长度的方法。

二、仪器及用具

热膨胀系数测定仪(尺读望远镜、米尺、固体线膨胀系数测定仪、铜棒、光杠杆、温度计等)

三、实验原理

1．材料的热膨胀系数

线膨胀是材料在受热膨胀时，在一维方向上的伸长。在一定的温度范围内，固体受热后，其长度都会增加，设物体原长为L，由初温t1加热至末温t2，物体伸长了 △L,则有

12ttLL （1） （2）

此式表明，物体受热后其伸长量与温度的增加量成正比，和原长也成正比。比例系数称为固体的线胀系数。一般情况下，固体的体胀系数为其线胀系数的3倍。

2．线胀系数的测量

在式（1）中△L是个极小的量，这样微小的长度变化，普通米尺、游标卡尺的精度是不够的，可采用千分尺、读数显微镜、光杠杆放大法、光学干涉法等。考虑到测量方便和测量精度，我们采用光杠杆法测量。光杠杆系统是由平面镜及底座，望远镜和米尺组成的。光杠杆放大原理如下图所示：

当金属杆伸长△L时，从望远镜中叉丝所对标尺刻度前后为b1、b2，这时有：

带入（2）式得固体线膨胀系数为：

四、实验步骤及操作

1.单击登陆进入实验大厅

2.选择热力学试验单击

3.双击固体热膨胀系数的测量进入实验界面 12ttLL4.在实验界面单击右键选择“开始实验”

5.调节平面镜至竖直状态

6.进行望远镜调节，调节方位、聚焦、目镜是的标尺刻线清晰，调节中丝读数为0.0mm,并打开望远镜视野

7.单击铜棒测量长度，单击温度计显示铜棒温度，打开电源加热，记录每升高10度时标尺读数直至温度升高到90度止

8.单击卷尺，分别测量l、D，

9．以t为横轴，b为纵轴作b-t关系曲线，求直线斜率。

10.代入公式计算线膨胀系数值。

百度文库 - 让每个人平等地提升自我

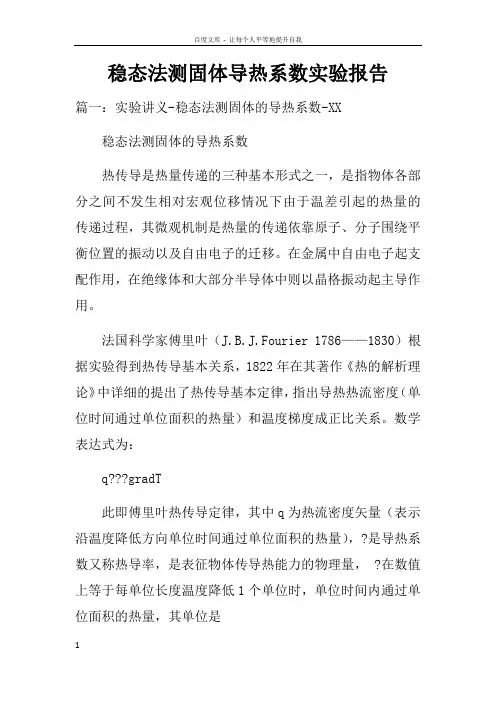

1 稳态法测固体导热系数实验报告

篇一：实验讲义-稳态法测固体的导热系数-XX

稳态法测固体的导热系数

热传导是热量传递的三种基本形式之一，是指物体各部分之间不发生相对宏观位移情况下由于温差引起的热量的传递过程，其微观机制是热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移。在金属中自由电子起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。

法国科学家傅里叶（J.B.J.Fourier 1786——1830）根据实验得到热传导基本关系，1822年在其著作《热的解析理论》中详细的提出了热传导基本定律，指出导热热流密度（单位时间通过单位面积的热量）和温度梯度成正比关系。数学表达式为：

q???gradT

此即傅里叶热传导定律，其中q为热流密度矢量（表示沿温度降低方向单位时间通过单位面积的热量），?是导热系数又称热导率，是表征物体传导热能力的物理量， ?在数值上等于每单位长度温度降低1个单位时，单位时间内通过单位面积的热量，其单位是 百度文库 - 让每个人平等地提升自我

2 W?m?1?K?1 。一般说来，金属的导热系数比非金属的要大；固体的导热系数比液体的

要大；气体的导热系数最小。因此，某种物体的导热系数不仅与构成物体的物质种类密切相关，而且还与它的微观结构、温度、压力、湿度及杂质含量相联系。在科学实验和工程设计中，需要了解所用物体的一些热物理性质，导热系数就是重要指标之一，常常需要用实验的方法来精确测定。

测量导热系数的方法很多，没有哪一种测量方法适用于所有的情形，对于特定的应用场合，也并非所有方法都能适用。要得到准确的测量值，必须基于物体的导热系数范围和样品特征，选择正确的测量方法。测量方法可以分为稳态法和非稳态法两大类。稳态法是在加热和散热达到平衡状态、样品内部形成稳定温度分布的条件下进行测量的方法。非稳态法则是在测量过程中样品内部的温度分布随时间是变化的，测出这种变化，得到热扩散率再利用物体已知的密度和比热，求得导热系数。本实验采用稳态平板法测量物体的导热系数，该法设计思路清晰、简捷，具有典型性和实用性。
