电大机械制图期末考试模拟练习题

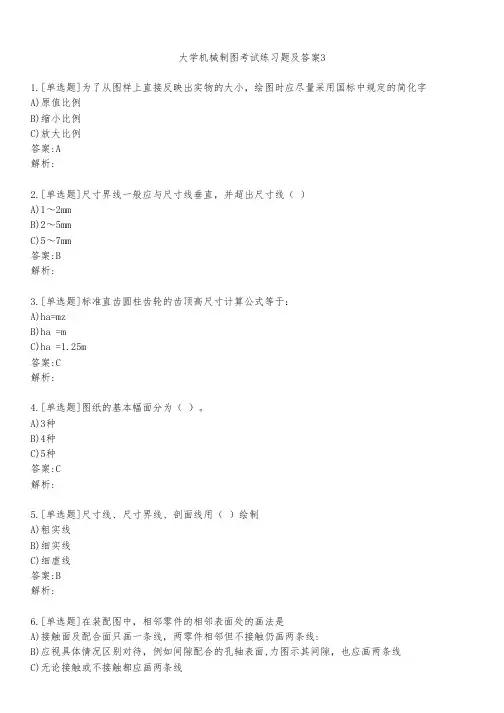

大学机械制图考试练习题及答案31.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:2.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:3.[单选题]标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A)ha=mzB)ha =mC)ha =1.25m答案:C解析:4.[单选题]图纸的基本幅面分为（ ）。

A)3种B)4种C)5种答案:C解析:5.[单选题]尺寸线、尺寸界线、剖面线用（ ）绘制A)粗实线B)细实线C)细虚线答案:B解析:6.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:7.[单选题]我国国家标准（简称国标）的代号是：（ ）A)JBB)GBC)GJ答案:B解析:8.[单选题]投影面的平行线只平行于（ ）。

A)一个投影面B)两个投影面C)三个投影面答案:A解析:9.[单选题]图形上标注的尺寸数字表示（ ）A)画图的尺寸B)实际完工要求尺寸C)机件的实际尺寸答案:B解析:10.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:11.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线C)细虚线答案:B解析:12.[单选题]孔的最小极限尺寸大于或者等于轴的极大极限尺寸的配合称作（ ）配合A)过盈配合13.[单选题]正垂面在三投影面体系中,类似形投影在()A)V、H面B)V、W面C)W、H面D)V、H、W面答案:C解析:14.[单选题]左视图所在的投影面称为侧立投影面，简称侧面，用字母（ ）表示。

A)“VB)“W”C)“H”D)“S”答案:B解析:15.[单选题]下列公差带形状相同的有（ ）。

A)轴线对轴线的平行度与面对面的平行度。

B)径向圆跳动与圆度。

大学机械制图考试练习题及答案11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:5.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:6.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧7.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:8.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:9.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:10.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:12.[单选题]制动主缸活塞的面积为 5 ，制动液给活塞的力为 100N, 如果轮缸活塞的面积为 10答案:B解析:13.[单选题]标注尺寸的起始位置称为（ ）A)尺寸界线B)尺寸线C)尺寸基准D)尺寸数字答案:C解析:14.[单选题]表达盖类零件形状一般需要A)一个基本视图B)二个基本视图C)三个基本视图D)四个基本视图答案:B解析:15.[单选题]铸件的壁厚如果不均匀，则冷却的速度就不一样。

壁薄处（）。

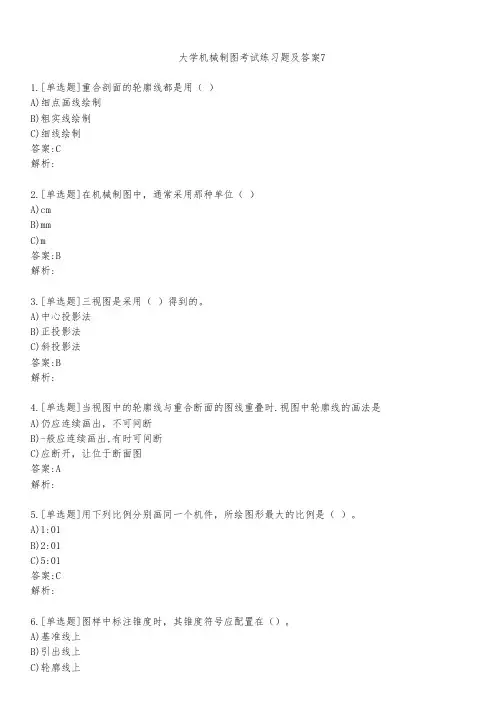

大学机械制图考试练习题及答案71.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:2.[单选题]在机械制图中，通常采用那种单位（ ）A)cmB)mmC)m答案:B解析:3.[单选题]三视图是采用（ ）得到的。

A)中心投影法B)正投影法C)斜投影法答案:B解析:4.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:5.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上7.[单选题]在标注球的直径时应在尺寸数字前加（ ）A)RB)ΦC)SΦ答案:C解析:8.[单选题]属性和块的关系是（ ）A)属性和块的关系是平等的关系B)属性必须包含在块中C)块中可以只有属性而无图形对象答案:C解析:9.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:10.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线答案:C解析:11.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线C)双点画线答案:C解析:12.[单选题]在绘制机械图样时要采用一定的比例绘制,比例标注的符号为（ ）。

A)“：”13.[单选题]在绘制机械图样时在图纸上必须用（ ）画出图框。

A)粗实线B)点划线C)细实线D)虚线答案:A解析:14.[单选题]下面基本体中属于平面立体的()A)圆柱B)圆锥C)棱柱D)球答案:C解析:15.[单选题]点画线一般用于 ()A)轴线、对称中心线、节圆B)轴线、轮廓线、节圆C)断裂处边界线、轴线、对称中心线D)轮廓线、对称中心线、断裂边界线答案:A解析:16.[单选题]必要时允许使用规定的加长幅面,加长幅面的尺寸是 ()`A)按基本幅面长边的整数倍增加而得B)按基本幅面短边的任意倍数增加而C)按基本幅面短边的2倍增加而得D)按基本幅面短边的整数倍增加而得答案:D解析:17.[单选题]在下图中，选出正确的一组视图（ ）。

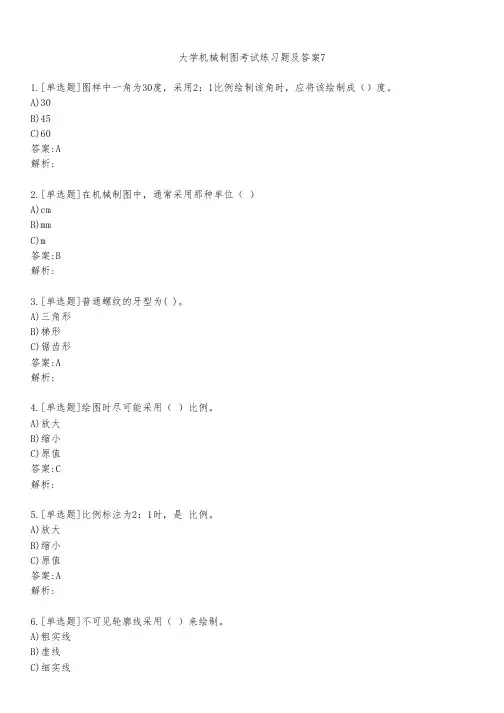

大学机械制图考试练习题及答案71.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:2.[单选题]在机械制图中，通常采用那种单位（ ）A)cmB)mmC)m答案:B解析:3.[单选题]普通螺纹的牙型为( )。

A)三角形B)梯形C)锯齿形答案:A解析:4.[单选题]绘图时尽可能采用（ ）比例。

A)放大B)缩小C)原值答案:C解析:5.[单选题]比例标注为2：1时，是 比例。

A)放大B)缩小C)原值答案:A解析:6.[单选题]不可见轮廓线采用（ ）来绘制。

A)粗实线解析:7.[单选题]标注圆的直径或大于半圆的圆弧时，应在尺寸数字前加注符号（ ）A)RB)ФC)SФ答案:B解析:8.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:9.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:10.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。

A)平行B)相交C)交叉答案:A解析:11.[单选题]标注尺寸时,出现平行并列的尺寸,应使A)较小的尺寸靠近视图,较大的尺寸应依次向外分布;B)较大的尺寸靠近视图,较小的尺寸应依次向外分布;C)为方便标注,较小或较大的尺寸靠近视图都可以。

答案:A解析:12.[单选题]平面图形或直线于投影面垂直时，其投影积聚为一条直线或一个点的性质，称为：（）。

D)类似性答案:C解析:13.[单选题]OY轴简称Y轴是H面与W面的交线它代表（ ）。

A)长度方向B)宽度方向C)高度方向D)水平方向答案:B解析:14.[单选题]在三维平面投影系中一般位置直线的各面投影的长度均（ ）。

A)小于实长B)等于实长C)大于实长D)等于小于实长答案:A解析:15.[单选题]尺寸界线用什么绘制的 ()A)粗实线B)细实线C)波浪线D)点画线答案:B解析:16.[单选题]标题栏一般位于（ ）A)右下角B)左下角C)右上角D)左上角答案:A解析:17.[单选题]机件的真实大小应以图样上（ ）为依据。

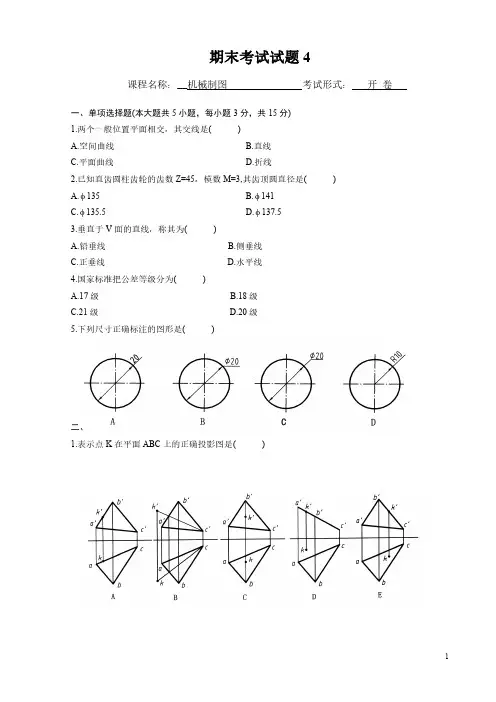

期末考试试题4课程名称：__机械制图考试形式：开卷一、单项选择题(本大题共5小题，每小题3分，共15分)1.两个一般位置平面相交，其交线是()A.空间曲线B.直线C.平面曲线D.折线2.已知直齿圆柱齿轮的齿数Z=45，模数M=3,其齿顶圆直径是()A.φ135B.φ141C.φ135.5D.φ137.53.垂直于V面的直线，称其为()A.铅垂线B.侧垂线C.正垂线D.水平线4.国家标准把公差等级分为()A.17级B.18级C.21级D.20级5.下列尺寸正确标注的图形是()二、双项选择题(本大题共2小题，每小题5分，共10分)1.表示点K在平面ABC上的正确投影图是()2.在下列的五组视图中，其正确的两组视图是()三、点线面作图题(8分)在直线AB上求一点E，使点E距直线CD为20mm，并画出点E的两面投影。

四、组合体尺寸标注题(12分)补全组合体的尺寸，尺寸数值按1∶1在图中量取后取整数。

五、标准件作图题(6分)用M16的双头螺柱将件1与件2连接起来，件2的材料为钢，试完成主、俯两视图。

(主视图全剖，俯视图不剖)。

六、读装配图(见本卷5、6页)完成1、1、3小题。

(本大题共3小题，其中第1小题35分，第2小题10分，第3小题4分，共49分。

)要求：1.用适当的表达方法，按1∶1拆画出支承座(2号零件)的主视图。

2.把装配图上与该零件有关的尺寸标注到主视图中。

3.在主视图中标注指定表面的表面粗糙度代号： 16圆柱面的Ra值为1.6，底面的Ra值为3.2。

答案一、单项选择题（15分）B、B、C、D、C二、双项选择题（10分）BD、CE三、点线面作图（8分）四、组合体尺寸标注（12分）8个尺寸，一个1.5分9五、标准件作图（6分）六、装配图作图（49分）。

大学机械制图考试练习题及答案11.[单选题]平面图形或直线与投影面倾斜时,其投影变小或变短的性质称为A)积聚性B)收缩性C)集聚性答案:B解析:2.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。

答案:B解析:3.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:4.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:5.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:6.[单选题]标注尺寸时,出现平行并列的尺寸,应使A)较小的尺寸靠近视图,较大的尺寸应依次向外分布;B)较大的尺寸靠近视图,较小的尺寸应依次向外分布;答案:A解析:7.[单选题]画移出断面图时，当剖切面通过非圆孔，会出现完全分离的剖面区域时，则A)这些结构应按剖视要求绘制B)不能再画成断面图，应完全按剖视绘制C)仅画出该剖切面与机件接触部分的图形答案:A解析:8.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:9.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:10.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:11.[单选题]标注圆的直径或大于半圆的圆弧时，应在尺寸数字前加注符号（ ）A)RB)ФC)SФ答案:B解析:12.[单选题]机械制图中， A4 图纸的尺寸是（ ）。

A)841*1189B)594*841D)210*297答案:D解析:13.[单选题]衬套按其按其形状结构的特点A)轴套类B)轮盘类C)叉架类D)箱体类答案:A解析:14.[单选题]精确绘图的特点（ ）。

2020年《机械制图》期末考试388题【含答案】6．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影7．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题8．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.9．六个基本的名称;主视图 ,俯视图 ,左视图,右视图,仰视图和后视图.10．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.11．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.12．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.13．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.14．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.15．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件16．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.17．轴一般用来支承传动零件并传递动力.18．箱座类一件件包括各种箱体,油泵泵体,车床尾座等.19．外螺纹的献宝画法是: 大径用粗实线表示 ,小径用细实线表示 ,终止线用粗实线表示.20．三视图之间存在长对正, 高平齐, 宽相等的三等关系.21．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.22．标准梯形螺纹的牙型角为30度.23．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.24．在投影图上表示回转体就是把围成立体的回转面与平面表示出来,并判别其可见性.25．工程技术人员用于表达设计思想.进行技术交流时所绘制的各种图，通常称为工程图样。

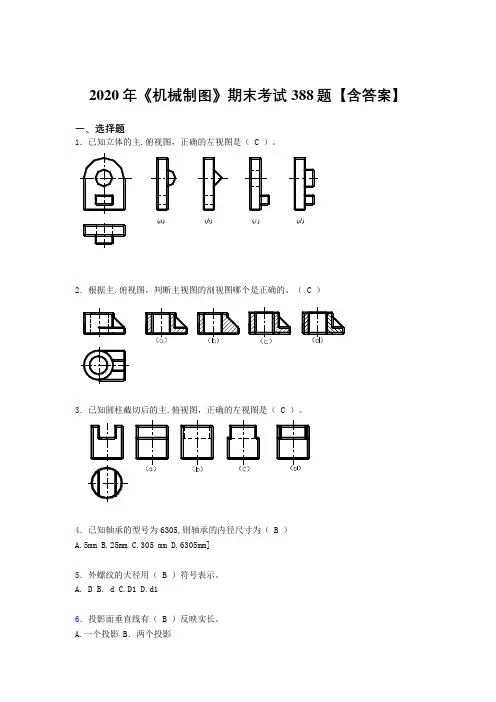

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．管螺纹的代号是（ C ）A. BB.TrC.GD. M8．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面9．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右10．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影二、填空题11．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件12．确定组合体各组成部分的形状大小的尺寸是定形尺寸.13．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.14．用剖切面完全地将机件剖开所得到的剖视图称为全剖视图.15．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.16．断面图的类型分为移出断面图和重合断面图两种.17．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.18．形状与位置公差简称形位公差.19．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.20．制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了极限尺寸.21．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.22．尺寸数值可写尺寸线的上方或中断处。

23．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.24．一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或直线 .25．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.26．轴一般用来支承传动零件并传递动力.27．套一般是装在轴上,起轴向定位,传动或联接等作用.28．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.29．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.30．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.31．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.32．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.。

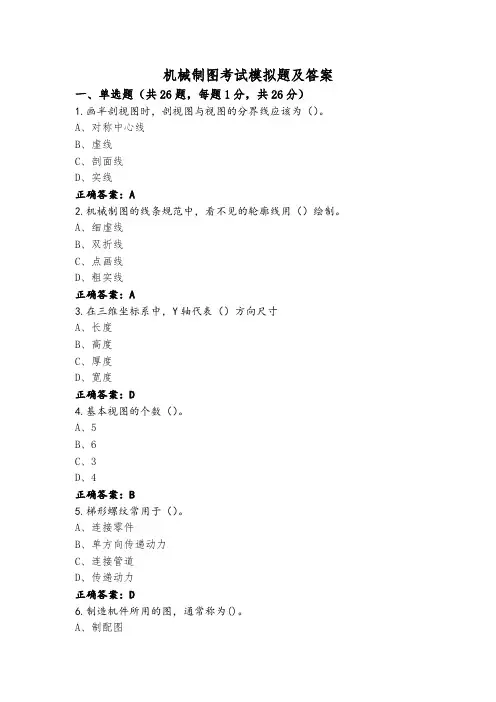

机械制图考试模拟题及答案一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、虚线C、剖面线D、实线正确答案：A2.机械制图的线条规范中，看不见的轮廓线用（）绘制。

A、细虚线B、双折线C、点画线D、粗实线正确答案：A3.在三维坐标系中，Y轴代表（）方向尺寸A、长度B、高度C、厚度D、宽度正确答案：D4.基本视图的个数（）。

A、5B、6C、3D、4正确答案：B5.梯形螺纹常用于（）。

A、连接零件B、单方向传递动力C、连接管道D、传递动力正确答案：D6.制造机件所用的图，通常称为()。

A、制配图B、机构图C、工作图D、设计图正确答案：C7.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、全剖视图B、半剖视图C、局部视图D、局部放大图正确答案：D8.在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、图框线D、尺寸线正确答案：D9.移出断面图的轮廓线采用（）绘制。

A、细实线B、点画线C、虚线D、粗实线正确答案：D10.正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、普遍性C、统一性D、特殊性正确答案：A11.重合断面图的轮廓线采用（）绘制。

A、粗实线B、细实线C、虚线D、点画线正确答案：B12.点的正面投影和水平投影的连线（）。

A、平行于ox轴B、垂直于oz轴C、垂直于ox轴D、垂直于OY轴正确答案：C13.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、新宋B、方正舒体C、长仿宋D、隶书正确答案：C14.中国国家标准之简称为()。

A、ＮＣＳB、ＣＳＮC、ＣＮＳD、ＳＣＮ正确答案：C15.重合断面的轮廓用（）画出。

A、波浪线B、点划线C、粗实线D、细实线正确答案：D16.相邻两牙在中径线上对应两点的距离指的是（）。

A、线数B、导程C、螺距D、牙型正确答案：C17.下列符号中表示强制国家标准的是A、GBB、GB/TD、GB/TB正确答案：A18.点的x坐标越大，其位置越靠（）。

一、选择题
1、下列零件尺寸标注中正确的是（）。

2、下图中正确的全剖主视图为（）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（）（）
5、下图正确的A向斜视图是（）。

二、改错题
1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

2、分析内外螺纹连接剖视画法中的错误，把正确的画在指定位置。

3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题
1、参考轴测图尺寸，在指定位置画出移出断面图。

2、在指定位置，将主视图画成全剖视图。

25
4
10
3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）
1．零件名称是，材料是，比例是，属于比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是，定位尺寸是圆周的六等分，其连接圆弧的半径是。

3．尺寸φ1150
的基本尺寸是，最大极限尺寸是，最小极限尺寸
0.07
是，公差是，基本偏差代号为。

4．零件上有6个直径为的圆柱孔，孔内表面粗糙度要求为。

5．该零件长度方向的尺寸基准是，宽度方向的尺寸基准是，高度方向的尺寸基准是。

6、该零件的总长是，总宽是，总高是。

大学机械制图考试练习题及答案11.[单选题]俯视图反映了物体的什么方位（ ）。

A)上下左右B)前后左右C)上下前后答案:B解析:2.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:3.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散答案:B解析:4.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:5.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:6.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性答案:A解析:7.[单选题]不可见轮廓线采用（ ）线型A)细虚线B)细点画线C)粗实线答案:A解析:8.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:9.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:10.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:11.[单选题]绘制机械图样的图线分为粗、细两种，粗线宽度是细线的（）倍。

A)2B)3C)4答案:A解析:12.[单选题]角接触球轴承的类型代号为（ ）A)4解析:13.[单选题]国家标准规定，字体系列为1.8、2.5、3.5、5、7、10、14、（ ）mmA)16B)18C)20D)25答案:C解析:14.[单选题]半剖视图中，剖视图与视图的分界线为（ ）。

A)粗实线B)细实线C)细点画线D)波浪线或双折线答案:C解析:15.[单选题]一个点同时位于V、H、W三个投影面中，则这个点（ ）A)在投影面上B)在坐标轴上C)在坐标原点D)在空间答案:D解析:16.[单选题]在机械制图中选用规定的线型绘图，粗实线线是用于（ ）的绘制。

大学机械制图考试练习题及答案51.[单选题]为了将物体的外部形状表达清楚，一般采用（ ）个视图来表达。

A)三B)四C)五答案:A解析:2.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:3.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带C)中径、顶径公差带答案:B解析:4.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线C)双点画线答案:C解析:6.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性7.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:8.[单选题]标题栏一般位于图纸的（ ）A)右下角B)左下角C)右上角答案:A解析:9.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:10.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:11.[单选题]Autocad默认的绘图单位是：（ ）A)mmB)cmC)m答案:A解析:12.[单选题]在母线上的一点的运动轨迹称为（ ）。

A)直线13.[单选题]形位公差在标注时，基准标注代号首选是（ ）。

A)BB)CC)AD)Ⅰ答案:C解析:14.[单选题]两等直径的圆柱轴线正交相贯，其相贯线（ ）。

A)椭圆B)直线C)圆D)圆弧答案:A解析:15.[单选题]半径尺寸标注的标注文字的默认前缀是（ ）。

A)DB)RC)RadD)Radius答案:B解析:16.[单选题]在投影系中对三个投影面都倾斜的直线，称为（ ）。

最新国家开放大学电大《机械CAD-CAM》期末题库及答案最新国家开放大学电大《机械CAD-CAM》期末题库及答案考试说明：本文汇总了历年题库及答案，形成一个完整的题库，并且每年都在更新。

该题库对考生的复、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具，把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案，敬请查看。

机械CAD-CAM》题库及答案一一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。

每小题3分，共45分）1.下述CAD/CAM过程的概念中，属于CAM范畴的是(。

)。

A。

优化设计B。

CAEC。

数控加工D。

几何造型2.在CAD/CAM系统中，CAM是指(。

)。

A。

计算机辅助设计B。

计算机辅助制造C。

计算机辅助工程D。

计算机辅助工艺过程设计3.计算机辅助制造是指(。

)。

A。

计算机在机械制造方面的应用B。

计算机在机械产品设计方面的应用C。

计算机在多品种、小批量生产方面的应用D。

计算机在产品制造方面有关应用的统称A。

系统软件、功能软件、应用软件B。

系统软件、支撑软件、应用软件C。

系统软件、支撑软件、功能软件D。

系统软件、应用软件、绘图软件5.基本图形资源软件是一种(。

)。

A。

系统软件B。

支撑软件C。

绘图软件D。

专用应用软件6.下面不属于输出CAD图形输出设备的是(。

)。

A。

滚筒式绘图仪B。

激光式打印机C。

扫描仪D。

静电绘图机7.建模技术将显示世界中的产品及相关信息转换为计算机内部能够处理、存储和管理的(。

)A。

自动化表达方法B。

数字化表达方法C。

智能化表达方法D。

系统化表达方法8.在CAD/CAM系统中，缩放命令可以实现(。

)。

A。

相对原点缩小B。

相对原点放大C。

不变化D。

绕原点旋转9.零件的成组编码是(。

)。

A。

根据零件图号而得到的B。

根据零件相似性而得到的C。

根据零件的型面特征而得到的D。

2020年《机械制图》期末考试388题【含答案】2．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d15．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图6．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右7．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影8．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；9．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

期末考试试题2课程名称：__机械制图考试形式：开卷一、看懂试卷第二页十字接头零件图，回答下列问题。

（30分）1.根据零件名称和结构形状，此零件属于类零件，采用材料。

2.该零件由部分、部分、部分和部分等组成。

3.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是尺寸；38是尺寸；40是尺寸；￠34是尺寸。

4.￠400039.0 的最大极限尺寸为，最小极限尺寸为，公差为。

5.2×M10-7H 中的2；M10表示；是牙普通螺纹；中顶径公差带代号为；旋向为；是旋合长度。

6.分别表示:被测要素为；基准要素为；公差项目为；公差值为。

7.零件上共有个螺孔,它们的尺寸分别是。

8.该零件表面最光滑。

二、看懂试卷第三页微动机构装配图，拆画支座8的零件图。

（70分）工作原理：该机构通过手轮1的旋转，由于螺杆6上螺纹的作用，带动导杆10作左右的微小移动，键12用来限止导杆的转动。

拆画要求：(1)根据已给的视图轮廓，补全视图，主视图为半剖视图加局部剖视图，左、俯视图均为半剖视图；(2)补画视图的大小，根据装配图的大小，按1∶1直接量取；(3)不标注尺寸。

⊥￠0.02A《机械制图》模拟试题2一、看懂试卷第二页十字接头零件图，回答下列问题。

（30分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。

2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。

3.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸；38是定位尺寸；40是定形尺寸；￠34定形是尺寸。

4.￠400039.0 的最大极限尺寸为￠40.039,最小极限尺寸为￠40,公差为0.039。

5.2×M10-7H 中的2表示螺孔数量；M10表示公称直径为10的普通螺蚊；是粗牙普通螺纹；中顶径公差带代号为7H ；旋向为右；是中等旋合长度。

6.分别表示:被测要素为￠34与￠46轴线；基准要素为￠46圆柱筒右端面；公差项目为垂直度；公差值为0.02。

可编辑修改精选全文完整版
10机电、10高机
《机械制图》期末试卷题库
一、选择正确的左视图（在括号内画“√”）。

10%*2
1、
2、
3、
4、
二、参照轴测图，注出平面P、M和直线AB、CD的另两面投影，并根据它们对投影的相对位置填空10%*2
1、
2、
直线AB是线，直线CD是线
平面M是面，平面P是面
三、做出几何体表面上点的另外两面投影。

(保留作图线) 10%*2
1. 2.
四、补画第三视图。

10%*2
1.
2.
五、补画视图中所缺的图线。

10%*2
六、根据所给视图画出正等测轴测图。

10%*2 1、
2、
七、将主视图画成全剖视图。

10%*2
1、2、
八、在指定位置将它视图画成半剖视图。

10%
九、选择正确的主视图。

10%
( )
( )
( )
十、在指定位置将视图改画成局部视图。

10%*2
1、 2、
十一、补全剖视图中漏画的图线。

10%*2
1、 2、
附加题：
在指定位置画出箭头指向的局部视图和斜视图（20分）。
