基于DS1302的电子时钟设计

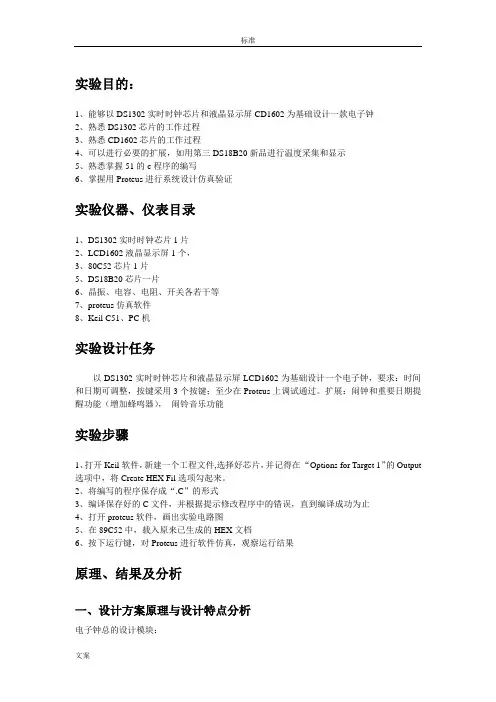

实验目的：1、能够以DS1302实时时钟芯片和液晶显示屏CD1602为基础设计一款电子钟2、熟悉DS1302芯片的工作过程3、熟悉CD1602芯片的工作过程4、可以进行必要的扩展，如用第三DS18B20新品进行温度采集和显示5、熟悉掌握51的c程序的编写6、掌握用Proteus进行系统设计仿真验证实验仪器、仪表目录1、DS1302实时时钟芯片1片2、LCD1602液晶显示屏1个，3、80C52芯片1片5、DS18B20芯片一片6、晶振、电容、电阻、开关各若干等7、proteus仿真软件8、Keil C51、PC机实验设计任务以DS1302实时时钟芯片和液晶显示屏LCD1602为基础设计一个电子钟，要求：时间和日期可调整，按键采用3个按键；至少在Proteus上调试通过。

扩展：闹钟和重要日期提醒功能（增加蜂鸣器），闹铃音乐功能实验步骤1、打开Keil软件，新建一个工程文件,选择好芯片，并记得在“Options for Target 1”的Output 选项中，将Create HEX Fil选项勾起来。

2、将编写的程序保存成“.C”的形式3、编译保存好的C文件，并根据提示修改程序中的错误，直到编译成功为止4、打开proteus软件，画出实验电路图5、在89C52中，载入原来已生成的HEX文档6、按下运行键，对Proteus进行软件仿真，观察运行结果原理、结果及分析一、设计方案原理与设计特点分析电子钟总的设计模块：各个模块电路原理分析：1、DS1302时钟采集模块：1.1电路原理图：1.2 DS1302分析：首先DS1302是DALLAS公司推出的涓流充电时钟芯片。

内含有一个实时时钟/日历和31字节静态RAM通过简单的串行接口与单片机进行通信实时时钟/日历电路提供秒分时日日期月年的信息每月的天数和闰年的天数可自动调整时钟操作。

DS1302芯片广脚介绍：X1、X2为32.768KHz晶振管脚。

GND 为地。

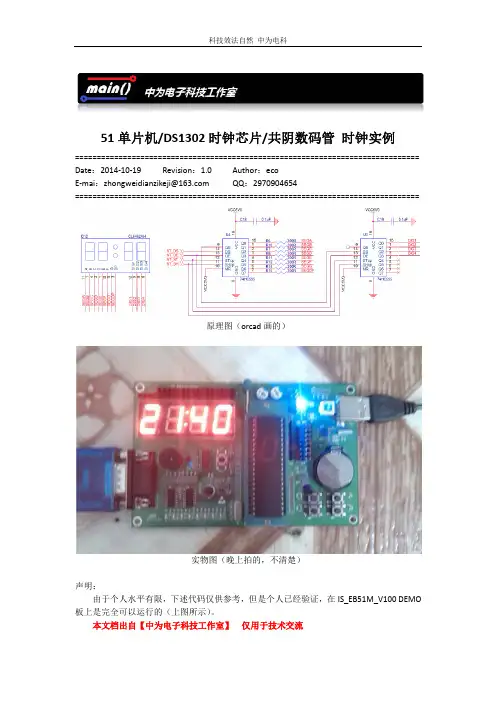

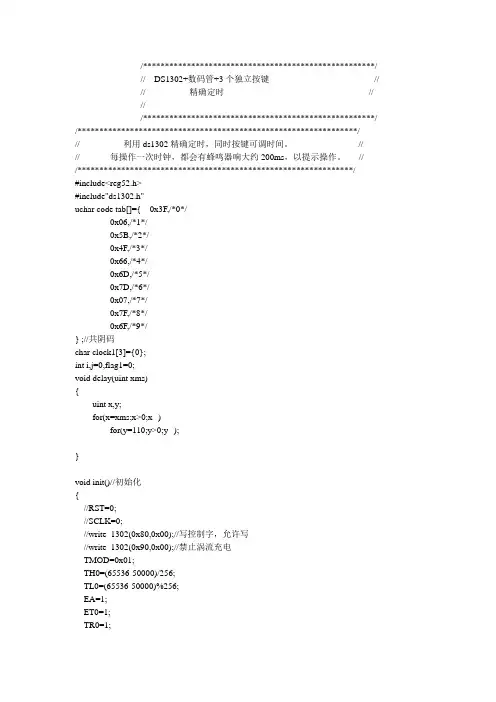

/*****************************************************///DS1302+数码管+3个独立按键//// 精确定时/////*****************************************************/ /****************************************************************/// 利用ds1302精确定时，同时按键可调时间。

//// 每操作一次时钟，都会有蜂鸣器响大约200ms，以提示操作。

///***************************************************************/#include<reg52.h>#include"ds1302.h"uchar code tab[]={ 0x3F,/*0*/0x06,/*1*/0x5B,/*2*/0x4F,/*3*/0x66,/*4*/0x6D,/*5*/0x7D,/*6*/0x07,/*7*/0x7F,/*8*/0x6F,/*9*/} ;//共阴码char clock1[3]={0};int i,j=0,flag1=0;void delay(uint xms){uint x,y;for(x=xms;x>0;x--)for(y=110;y>0;y--);}void init()//初始化{//RST=0;//SCLK=0;//write_1302(0x80,0x00);//写控制字，允许写//write_1302(0x90,0x00);//禁止涡流充电TMOD=0x01;TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;ET0=1;TR0=1;}void display(uchar miaog,uchar miaos,uchar feng,uchar fens,uchar shig,uchar shis)//数码管动态显示{P2=0x7f;P0=tab[miaog];delay(5);P2=0xbf;P0=tab[miaos];delay(5);P2=0xdf;P0=0xc0;delay(5);P2=0xef;P0=tab[feng];delay(5);P2=0xf7;P0=tab[fens];delay(5);P2=0xfb;P0=0xc0;delay(5);P2=0xfd;P0=tab[shig];delay(5);P2=0xfe;P0=tab[shis];delay(5);}write_sfm(uchar miao,uchar fen,uchar shi) //写入到数码管{uchar miaog,miaos,feng,fens,shig,shis;miaog=miao%10;miaos=miao/10;feng=fen%10;fens=fen/10;shig=shi%10;shis=shi/10;display(miaog,miaos,feng,fens,shig,shis);}void didi() //发声程序{buzzer=0;delay(50);buzzer=1;}void keyscan()//按键扫描程序{uchar temp;if(key1==0) //功能键{if(key1==0){while(!key1);key1n=key1n++;if(key1n==5)key1n=1;switch(key1n){case 1://didi();temp=(miao)/10*16+(miao)%10;//将秒转化成bcd码，没这句秒就变化，不知为什么write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp); //时钟暂停write_1302 (0x8e,0x80); //允许写保护break;case 2 ://didi();break;case 3 ://didi();break;case 4 ://didi();temp=miao/10*16+miao%10;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x00|temp);//时钟开始write_1302 (0x8e,0x80); //允许写保护break;}}}if(key4==0) //闹钟键{if(key4==0){while(!key4);keyn++;if(keyn==4)keyn=0;while(keyn){EA=0; //闹钟键if(key4==0)if(key4==0){while(!key4);keyn++;if(keyn==4)keyn=0;}write_sfm(clock1[2],clock1[1],clock1[0]);if(keyn==1) //时修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[0]--;if(clock1[0]<0)clock1[0]=24;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[0]++;if(clock1[0]>24)clock1[0]=0;}}}if(keyn==2) //分修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[1]--;if(clock1[1]<0)clock1[1]=59;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[1]++;if(clock1[1]>59)clock1[1]=0;}}}if(keyn==3) //秒修改{if(key3==0) //减键{//delay(3);if(key3==0){while(!key3);clock1[2]--;if(clock1[2]<0)clock1[2]=59;}}if(key2==0) //加键{//delay(3);if(key2==0){while(!key2);clock1[2]++;if(clock1[2]>59)clock1[2]=0;}}}}} EA=1;}if(key1n!=0) //当按下功能键key1，按以下才有用{if(key2==0) //加键{delay(3);if(key2==0){while(!key2);switch(key1n){case 1 : //didi(); //秒temp=(miao+1)/10*16+(miao+1)%10;if(miao==59)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp);write_1302 (0x8e,0x80); //允许写保护break;case 2 : // didi(); //分temp=(fen+1)/10*16+(fen+1)%10;if(fen==59)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x82,temp);write_1302 (0x8e,0x80); //允许写保护break;case 3 :// didi();temp=(shi+1)/10*16+(shi+1)%10; //时if(shi==23)temp=0;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x84,temp);write_1302 (0x8e,0x80); //允许写保护break;}}}if(key3==0) //减键{delay(3);if(key3==0){while(!key3);switch(key1n){case 1 ://didi();temp=(miao-1)/10*16+(miao-1)%10; //秒if(miao==0)temp=89;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x80,0x80|temp);write_1302 (0x8e,0x80); //允许写保护break;case 2 ://didi();temp=(fen-1)/10*16+(fen-1)%10; //分if(fen==0)temp=89;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x82,temp);write_1302 (0x8e,0x80); //允许写保护break;case 3 ://didi();temp=(shi-1)/10*16+(shi-1)%10; //时if(shi==0)temp=35;write_1302 (0x8e,0x00); //禁止写保护write_1302 (0x84,temp);write_1302 (0x8e,0x80); //允许写保护break;}}}}//write_1302(0x80,miao|0x80);//miao++;/* if(key2==0){if(key2==0){while(!key2);write_1302(0x80,miao|0x00);//打开1302振荡器}}*/}void main(){init();//buzzer=0;//miao=20;//fen=10;//shi=23;while(1){miao = BCD_Decimal(read_1302(0x81));fen = BCD_Decimal(read_1302(0x83));shi = BCD_Decimal(read_1302(0x85));keyscan();if((miao==clock1[2])&&(fen==clock1[1])&&(shi==clock1[0])) {flag1=1;for(i=0;i<10;i++)didi();}if(j==100) for(i=0;i<10;i++) didi();if(j==200) {for(i=0;i<10;i++)didi();flag1=0;j=0;}}}void tiemr0() interrupt 1{if(flag1) j++;TH0=(65536-50000)/256;TL0=(65536-50000)%256;write_sfm(miao,fen,shi); }。

常熟理工学院电气与自动化工程学院《微机原理与接口技术》课程设计题目：基于DS1302的电子钟设计*名：***学号：*********班级：测控122班指导教师：***起止日期：2015年7月摘要 .......................................................................................................................... - 1 -一、《微机原理与接口技术》课程设计任务书 .................................................. - 2 -二、总体设计方案 (2)2.1 设计框图..................................................................................................... - 2 -2.2 模块说明..................................................................................................... - 3 -2.2.1 DS1302模块 (3)三、硬件电路设计 (4)3.1 单片机最小系统......................................................................................... - 4 -3.1.1 系统结构 (4)3.1.2 系统特点............................................................................................................ - 5 -3.2 时钟电路设计............................................................................................. - 5 -3.3 数码管显示设计 (5)3.4 键盘电路 (5)四、软件设计 .......................................................................................................... - 6 -4.1 主程序流程................................................................................................. - 6 -4.2 时钟电路设计 (8)五、程序调试与运行结果 ............................................................ 错误!未定义书签。

时钟电路图:*■11PCB板:酱时井務ft是用诵m-pdfMerisi 口叵因Fjr 齐舱 C ：s ® 工细理沖缶皿ndm - * TfS ' 4' 包田U i > 'ir ft ZS:MZ fH钟些fl是用说町-Pdf Wirrcf闻礒雜sbit dis_ bitlsbit dis_ bit2sbit dis_ bit3sbit dis_ bit4sbit dis_ bit5sbit dis_ bit6sbit ledl _bitsbit led2 ! bit=P2A7; II定义数码管控制口=P2A6; II定义数码管控制口=卩2八4; II定义数码管控制口=卩2八3; II定义数码管控制口=P2A1; II定义数码管控制口=P2A0; II定义数码管控制口=P2A2; II定时LED勺控制口=P2A5; II定时LED勺控制口单片机程序:/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>訂开始 LJ-雲匕®务如1痒3月计ttVl. •呈T』d"吐拠席射■ w耳pg文宇■［豹…SS时軽件思冃说#define uehar #define uint unsigned char unsigned intsbit s1_bit =P1A 0; // 定义S1 控制口 sbit s2_bit =P01； // 定义 S2控制口 sbit s3_bit =P02; // 定义 S3控制口 sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据 sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t);//8US 延时基准程序void delay_50us(ui nt t); //void display1(uchar dis_data); void display2(uchar dis_data); void display3(uchar dis_data); void display4(uchar dis_data); void display5(uchar dis_data); void display6(uchar dis_data);void init_t0(); //定时器0初始化函数 void dis_led(); //LED 处理函数 void judge_s1(); //S1 按键处理函数void judge_s2(); //S2 按键处理函数 void judge_s3(); //S3 按键处理函数void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1); 示子程序 void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchar s1,uchar san); 〃闪烁显示子程序 void judge_dis(); //显示处理函数 void judge_clock(); // 显示处理函数 void set_ds1302(); // 设置时间void get_ds1302();// 读取当前时间void w_1byte_ds1302(uchar t); // 向 DS130写一个字节的数据 uchar r_1byte_ds1302(); // 从DS130读一个字节的数据//DS18B20测温函数定义延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序 //数码管4显示子程序 //数码管5显示子程序 //数码管6显示子程序//显 s2,ucharvoid w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};// 上电时默认的时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TRO =1;//// set_ds1302();〃设置DS1302勺初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timerO() interrupt 1{TH0=(65536-50000)/256;TL0=(65536 - 50000)%256; t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒{ _msec on d_co unt =0;sec on d_flag =1;}}}//**************************************************//显示处理函数void judge_dis(){if (flag1 ==0){if (second_flag ==1){ _zancun7 ++;sec on d_flag =0;} _if (zancun7 <1){if (temp_flag2 ==1){ 一readtemp_ds18b20(); // 读取温度temp_flag2 =0;厂dis_temp(); //温度显示函数}if (zancun7 >=1){temp_flag2 =1;zancun4 =hour_count &0xf0;zancun4 >>=4;zancun5 =minute_count&0xf0;zancun5 >>=4;zancun6 =sec on d_co unt&0xf0;zancun6 >>=4;dis(za ncun4 ,hour_co unt &0x0f,za ncun5,minu te_co unt &0x0f,za ncun 6,sec ond_ cou nt &0x0f);dis_led();if (zancun7 ==5)zancun7 =0;}}if (flag1 !=0){switch (flag1){case 1:dis(5,10,11,1,12,12); // 显示SET1led1_bit =1;led2_bit =1;break;case 2:dis(5,10,11,2,12,12); // 显示SET2break;case 3:dis(5,10,11,3,12,12); // 显示SET3break;case 4:dis(5,10,11,4,12,12); // 显示SET4break;case 5:dis(5,10,11,5,12,12); // 显示SET5break;case 6:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,1); break;case 7:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,2); break;case 8:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,3); break;case 9: //进入修改时间，时间分位个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,4); break;case 10: //进入修改闹钟，闹钟小时十位闪烁dis_san(zancunl / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,zancun3,1); break;case 11://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,12,zancun3,2); break;case 12: //进入修改闹钟，闹钟小时十位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,3);break;case 13: //进入修改闹钟，闹钟小时个位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,4);break;case 14: //进入修改闹钟的开关dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,6);break;case 15:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,1);break;case 16:dis_san(zancun1 / 10,zancunl %10,zancun2/10,zancun2%0,zancun3/ 10,zancun3%10,2);break;case 17:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,zancun3/ 10,zancun 3%10,3);break;case 18:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,4);break;case 19:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,5);break;case 20:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,6);break;case 21:if (second_flag ==1){ _sec on d_flag =0;countdown_second --;if (countdown_second ==255){ _coun tdow n_sec ond =59;countdown_minute --;if (countdown_minute ==255){ _coun tdow n_min ute =59;countdown_hour --;if (countdown_hour ==255){flag1 =22;coun tdow n_min ute =0;coun tdow n_hour =0;coun tdow n_sec ond =0;coun tdow n_flag=1;_ } } } }dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 22:{ speak =1;}dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 23: dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break; case 24:if (msecond_flag ==1) { _msec on d_flag =0; msec on d_msec ond ++;if (msecond_msecon (==10){msec on d_msec ond =0; msec on d_sec ond ++;if (msecond_second==60) { _msecond_second =0; msec ond_minute ++;if (countdown_flag { _speak=0;if (second_flag { _sec on d_flag coun tdow n_flag} _ } else>0 &&countdown_flag <7)==1) =0； ++；if (msecond_minute==1OO) { _msec ond_minute =99;flagl =23;}}}}dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break;case 25:dis(zancun3 / 10,zancun3 %0,zancun2 / 10,zancun2 %10,zancun1 /10,zancun1 %0 );break;default :break;}}}//**************************************************〃S1按键处理函数void judge_s1(){ _s1_bit =1;//置IO为1,准备读入收据if (s1_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s1_bit ==0){switch (flag1){case 0:case 1:case 2:case 3:case 4:case 6:case 7:case 8:case 10:case 11:case 12:case 13:case 15:case 16:case 17:case 18:case 19: flag1++;break;case 9: flag1=6;break;case 14: flag1=10;break;case 20: flag1=15;break;case 5:case 21:case 22:case 23: //系统从秒表状态复位case 24: //系统从秒表状态复位case 25: //系统从计数器复位flag1 =0;break;default :break;}while (s1_bit ==0){ _judge_dis();}〃等待按键释放}}}〃************************************************** 〃S2按键处理函数void judge_s2(){ _s2_bit =1; //置IO为1,准备读入收据if (s2_bit ==0)//判断是否有按键按下=0;{delay_50us(1); //延时，去除机械抖动 if (s2_bit ==0) { switch (flagl) { flag1 =6; zancun4 =hour_count &0xf0;zancun4 >>=4; zancun6 =hour_count &0x0f;zancun1=zancun4*10+zancun6; //zancun 1=hour_co unt; zancun5 =minute_count &0xf0; zancun5 >>=4; zancun6 =minute_count &0x0f; zancun2 =za ncun5* 10+za ncun6; case 1: //在显示SET 状态下按S2牛，进入修改时间 // zancun2=minu te_co unt; break; case 2: //在显示SET2犬态下按S2,进入设置闹钟 zancunl =clock_hour; zancun2 =clock_m inu te; flagl =10; break; case 6: //修改时钟小时十位状态下按 case 7: //修改时钟小时个位状态下按 case 8: //修改时钟分钟十位状态下按 case 9: //修改时钟分钟个位状态下按 〃zancun4=za ncun 1/10; 测S:SM tab23[2] =zancun1/10* 16+za ncu n1%10; tab23[1] hour_c ount minu te_c ount sec ond_co unt tab23[0]set_ds1302(); flag1//zancun 5=za ncun2&0 xf0; //zancun 5>>=4; =zancun2/10* 16+za ncu n2%10; =tab23[2]; =tab23[1]; =0; //设置DS130的初始时间 =0;break; case 10: //修改闹钟小时十位状态下按S2case 11: //修改闹钟小时个位状态下按S2case 12: //修改闹钟分钟十位状态下按S2 case 13: //修改闹钟分钟个位状态下按S2 case 14: //修改闹钟使能状态下按S2clock_hour clock_m inute clock_e n flag1=zancun1; =zancun2; =zancun3;=0;break;case 3:flagl =15;zancunl =co un tdow n_hour;zancun2 =co un tdow n_minu te;zancun3 =co un tdow n_sec ond;break;case 15:case 16:case 17:case 18:case 19:case 20:coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flag1 =21;coun tdow n_flag =0;break;case 22:flag1 =21;break;case 21:flag1 =22;break;case 4:flag1 =23; //秒表暂停msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 23:flag1 =24;break;case 24:flag1 =23;break;case 5:flagl =25;//进入计数器模式zancunl =0;zancun2 =0;zancun3 =0;break; default :break;}while (s2_bit ==0){ _judge_dis();}//等待按键释放}}}//**************************************************//S3按键处理函数void judge_s3(){ _s3_bit =1;//置IO为1,准备读入收据if (s3_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s3_bit ==0){ _switch (flag1){case 6: //修改时间小时的十位数zancun1 +=10;if (zancun1 >=24)zancun1 =zancun 1%10;break;case 7: //修改时间小时的个位数za ncun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 8: //修改时间分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60;break;case 9: //修改时间分钟的个位数za ncun2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 10: //修改闹钟小时的十位数zancunl +=10;if (zancunl >=24)zancunl =zancun 1%10; break;case 11: //修改闹钟小时的个位数zancunl =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 12: //修改闹钟分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 13: //修改闹钟分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 14:zancun3 A=1;break;case 15: //修改倒计时小时的十位数zancun1 +=10;if (zancun1 >=100)zancun 1 -=100; break;case 16: //修改倒计时小时的个位数zancun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;break;case 17: //修改倒计时分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 18: //修改倒计时分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 19: //修改倒计时秒的十位数zancun3 +=10;if (zancun3 >=60)zancun3-=60; break;case 20: //修改倒计时秒的个位数zan cu n3 =za ncun3/10* 10+(za ncun3 %10+1) %10;break;case 21:case 22: //coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flagl =21;break;case 23:case 24: //秒表复位flag1 =24;msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 25:zancun1 ++;if (zancun1 ==100){zancun1 =0;zancun2 ++;if (zancun2 ==100){zancun2 =0;zancun3 ++;}}break;default : break;}while (s3_bit ==0){ _judge_dis();}〃等待按键释放}}} //显示处理函数void judge_clock() {zancun4 =hour_count &0xf0;zancun4 >>=4;zancun6 =hour_count &0x0f;zancun4 *=10;zancun4 +=za ncun6;zancun5=minute_count &0xf0;if (san ==1){zancun5 >>=4;zancun6 =minute_count &0x0f;zancun5 *=10;zancun5 +=za ncun6;if (msecond_count<=5) {speak =0; speak_co unt ++;}else{speak =1;}}else{speak =1;}}〃****************************************////闪烁显示子程序void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchars1,uchar san){if (clock_hour ==zancun4 &&clock_minute ==zancun5){ 一 一if (clock_en { _ speak_co unt clock_flag speak_co unt} _ } else{clock_flag =0;} _if{ (clock_flag ==1 ==1&&clock_flag ==0)=0; //开启蜂鸣器=1;=0;&&speak_count <400)s2,ucharif (msecond_count<5) { _ display1(s6);}}else{display1(s6);}if (san ==2){if (msecond_count<5) { _ display2(s5);}}else{display2(s5);}if (san ==3){if (msecond_count<5) { _ display3(s4);}}else{display3(s4);}if (san ==4){if (msecond_count<5) { _ display4(s3);}}else{display4(s3);}if (san ==5){if (msecond_count<5){ _ display5(s2);}}else{display5(s2);}if (san ==6){if (msecond_count<5){ _ display6(s1);}}else{ display6(s1);}}〃****************************************//时钟显示程序void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1) { display1(s6);display2(s5);display3(s4);display4(s3);display5(s2);display6(s1);}〃********************************************************************************************void init_tO(){ _TMOD0x01;〃设定定时器工作方式1,定时器定时50毫秒TH0=(65536-50000)/256;TL0=(65536- 50000)%256;EA=1; //开总中断ET0=1; //允许定时器0中断t0_crycle =0; //定时器中断次数计数单元}//LED处理函数void dis_led(){if (msecond_count<5){ _Ied1_bit =1;Ied2_bit =1;}else{led1_bit =0;led2_bit =0;}}〃***************************************************************//功能：把数据1显示在数码管1上void display6(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit6 =0; // 锁存数据delay_50us(40); dis_bit6 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display5(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit5 =0; // 锁存数据delay_50us(40);dis_bit5 =1;} _〃***************************************************************//功能：把数据1显示在数码管1上void display4(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit4 =0; // 锁存数据delay_50us(40);dis_bit4 =1;} 〃***************************************************************//功能：把数据1显示在数码管1上void display3(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit3 =0; // 锁存数据delay_50us(40);dis_bit3 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display1(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit1 =0; // 锁存数据delay_50us(40);dis_bit1 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display2(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit2 =0; // 锁存数据delay_50us(40);dis_bit2 =1;}〃******************************************************************* *******************************// 函数名称：void delay_50US(unsigned int t)//功能：延时50*t(us)void delay_50us(uint t){ _unsigned char j;for (;t >0;t --){for (j =19;j >0;j --);}}〃******************************************************************* ************〃8微秒延时基准程序void delay_8us(uint t){while (-- t);}************〃3微秒延时程序void delay_3us() {}〃******************************************************************* ************//子程序功能：向DS18B2写一字节的数据void w_1byte_ds18b20(uchar value){uchar i =0;for (i =0;i <8;i ++){dq_ds18b20 =1;delay_3us();dq_ds18b20 =0; delay_8us(2);if ( value & 0x01) dq_ds18b20 =1; 〃DQ = 1 delay_50us(1); // 延时50us 以上delay_8us(2);value >>=1;}dq_ds18b20 =1; //DQ = 1}//读一个字节uchar r_1byte_ds18b20( void){ 一一uchar i =0;uchar value = 0;for (i =0;i <8;i ++){value >>=1;dq_ds18b20 =0;// DQ_L;delay_3us();dq_ds18b20 =1; 〃DQ_H;delay_8us(2);if (dq_ds18b20==1) value |= 0x80;delay_8us(6); // 延时40us}dq_ds18b20 =1;return value ;}11 ・**************************************************〃ds18b20复位子程序void rest_ds18b20( void){rest:delay_3us(); // 稍做延时delay_3us();dq_ds18b20 =1;delay_3us();dq_ds18b20 =0;// DQ_L; delay_50us(11); 〃480us<T<960usdq_ds18b20 =1; // 拉高总线delay_8us(5);if (dq_ds18b20==1){return ;}delay_50us(2); // 延时90usif (dq_ds18b20==1){return ;}else{goto rest;}}〃****************************************************//读取温度void readtemp_ds18b20( void){ _uchar temp32;rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0x44); // 启动温度转换delay_8us(2);rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0xbe); //读取温度寄存器等(共可读9个寄存器)前两个就是温度templ =r_1byte_ds18b20();temph =r_1byte_ds18b20();if ((temph &0xf0)) //判断温度的正负性{temp_flag =0; //温度为负数标志temph =-temph;tempi =-templ;t_x =tabl3[templ & OxOf]; // 计算温度的小数temp32 =temph & OxOf;temp32 <<=4;tempi >>=4;temp32 =temp32 | tempi;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据5else //为正数{t_x =tabl3[templ & 0x0f]; // 计算温度的小数temp32 =temph & 0x0f;temp32 <<=4;templ >>=4;temp32 =temp32 | templ;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据temp_flag =1;} _}void dis_temp() //温度显示函数{ _if (temp_flag =1){ _if (t_b ==0){dis(12,12,t_s,t_g,13,12);}else{dis(12,t_b,t_s,t_g,13,12);}}else{dis(14,t_b,t_s,t_g,13,12);}}/ / """""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ############ //;子程序名：w_1byte_ds1302//；功能：向DS130写一个字节的数据void w_1byte_ds1302(uchar t){uchar i;for (i =0;i <8;i ++){if (t & 0x01){io_ds1302=1;}else{io_ds1302 =0;}clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();delay_3us();t >>=1;}}/ / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ######//;子程序名：r_1byte_ds1302()//;功能：从DS130读一个字节的数据uchar r_1byte_ds1302(){ 一一uchar i,temp11 =0;io_ds1302 =1;//置10为1,准备读入数据for (i =0;i <8;i ++){temp11 >>=1;if (io_ds1302) temp11 |= 0x80;clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();}return (temp11);}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""/ / , JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ """""""""""""""ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff//;子程序名：setbds1302//;功能：设置DS130初始时间,并启动计时void set_ds1302(){uchar i,j;rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); // 写控制命令字delay_3us();w_1byte_ds1302(0x00); // 写保护关闭clk_ds1302 =1;delay_3us();for (i =0,j =0x80;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(j);delay_3us();w_1byte_ds1302(tab23[i]);delay_3us();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();delay_3us();} _rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); delay_3us();w_1byte_ds1302(0x80); clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff //；子程序名：get1302void get_ds1302(){ _uchar temp11[7],i,j;for (i =0;i <7;i ++){temp11[i] =0;}for (i =0,j =0x81;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();delay_3us();w_1byte_ds1302(j);temp11[i] =r_1byte_ds1302();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();} _if (temp11[0] != 0xff){second_count =temp11[0]; }if (temp11[1] != 0xff) // 数据验证{minute_count =temp11[1]; }if (temp11[2] != 0xff) // 数据验证{hour_count =temp11[2]; }// date=temp[3];//mon th=temp[4];// week=temp[5];//year=temp[6];}/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>sbit dis_bit1 =P2A 7; //定义数码管控制口sbit dis_bit2 =卩2八6;//定义数码管控制口sbit dis_bit3 =卩2八4;//定义数码管控制口sbit dis_bit4 =卩2八3;//定义数码管控制口sbit dis_bit5 =卩2八1； //定义数码管控制口sbit dis_bit6 =P2A0； //定义数码管控制口sbit led1_bit =卩2八2; // 定时 LED 勺控制口sbit led2_bit =卩2八5; // 定时 LED 勺控制口sbit s1_bit =P1A0; // 定义S1 控制口sbit s2_bit =P01； // 定义 S2空制口sbit s3_bit =P02; // 定义 S3控制口sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口 void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t); //8US 延时基准程序void delay_50us(ui nt t); // void display1(uehardis_data); voiddisplay2(uehar dis_data); void display3(uehar dis_data); void display4(uehar dis_data); void display5(uehar dis_data); void display6(uehar dis_data);void init_t0(); //定时器0初始化函数void dis_led(); //LED 处理函数void judge_s1();//S1 按键处理函数 void judge_s2(); //S2 按键处理函数void judge_s3(); //S3 按键处理函数 void dis(uehar s6,uehar s5,uehar s4,uehar s3,uehar s2,uehar s1); 示子程序 void dis_sa n( uchar s6,uehar s5,uehar s4,uehar s3,uehars1,uchar san); 〃闪烁显示子程序void judge_dis(); //显示处理函数void judge_clock(); // 显示处理函数void set_ds1302(); // 设置时间void get_ds1302(); // 读取当前时间#define uehar#define uintunsigned char unsigned int延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序//数码管4显示子程序//数码管5显示子程序//数码管6显示子程序 //显s2,ueharvoid w_1byte_ds1302(uchar t); // 向DS130写一个字节的数据uchar r_1byte_ds1302(); // 从DS130读一个字节的数据〃*******************************************************************//DS18B20测温函数定义void w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位上电时默认的uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};//时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TR0 =1;//// set_ds1302();〃设置DS130的初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536- 50000)%256;t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒。

电子钟课程设计--基于单片机的电子钟设计烟台南山学院单片机课程设计题目基于单片机的电子钟设计姓名：吴志涛所在学院：计算机与电气自动化学院所学专业：自动化班级：自动化2班学号： 201002160229指导教师：杨国庆完成时间： 2013.9.20目录一、设计任务与要求 (2)1．设计的目的 (2)2．设计的指标 (2)3．设计的要求 (2)二、总体方案设计 (2)1．设计的思路 (2)2.电路的结构特征 (3)3.数据输入输出(I/O) (4)三、单元电路分析与设计 (4)1.显示部分数码管（LED） (4)2.键盘部分 (5)四、总原理图及元器件清单 (5)1.总程序图 (5)2.时间产生流程图 (6)3.按键控制流程图 (7)4.电子钟软件系统程序 (7)5.元器件清单 (10)五、软件仿真 (11)六、结论与心得 (11)七、参考文献 (12)一、设计任务与要求1．设计的目的设计一个带有年月日、时分秒及星期显示的电子钟。

电子钟的主要功能是给人们提供时间和日期信息，无论其形式如何，从外部都可分为显示和校准两部分。

为使电子日历协调工作，整个系统从功能上可分为实时时钟、显示和键盘三个模块，分别完成时间和日期的计算以及人机交互的管理等。

2．设计的指标电子钟是一套完整的时间显示系统，采用单片机等控制设计作为核心控制器，并能实时显示当前的日期，能够设置时间等操作。

3．设计的要求本电子钟能动态显示年、月、日、星期、小时、分钟、秒。

二、总体方案设计按照系统设计功能的要求，初步确定系统由主控模块、时控模块、及显示模块和键盘接口模块共4个模块组成。

主控芯片使用51系列STC89C52RC单片机，时钟芯片使用美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟DS1302。

采用DS1302作为计时芯片，可以做到计时准确。

更重要的是，DS1302可以在很小电流的后备电源（2.5～5.5V电源，再2.5V时耗电小于300nA），而且DS1302可以编程选择多种充电电流来为后备电源进行慢速充电，可以保证后备电源基本不耗电。

基于单片机及时钟芯片DS1302的电子时钟设计一、概述二、电子时钟的基本原理电子时钟是一种以单片机为核心的智能电子产品，采用数字电路来显示时间。

电子时钟的核心部件是一个定时器，通过周期性的计数来确定时间，然后再将计数器的结果通过数码管等显示装置进行显示。

除此之外，电子时钟还需要一个能够准确计时的时钟芯片，如本文所使用的时钟芯片DS1302。

三、电子时钟的设计方法本文设计的电子时钟采用AT89C52单片机和时钟芯片DS1302，并通过外围的驱动电路和数码管来实现时间的显示。

该电子时钟具有以下特点：1.可进行24小时制和12小时制的切换：电子时钟可以通过按键实现24小时制和12小时制的切换，可按需选择。

2.自动夏令时判断：电子时钟可自动识别夏令时，并根据设定值进行切换，方便易用。

3.温度显示：电子时钟的DS1302时钟芯片自带温度探测器，可实现温度的实时显示。

本文所设计的电子时钟的硬件设计方案如下：1.主控芯片：采用AT89C52单片机2.显示装置：采用数码管进行时分秒的显示，共4位数码管。

3.时钟芯片：采用DS1302时钟芯片，保证时间的准确性。

5.电源：采用开关电源或锂电池供电。

锂电池供电时，电子时钟可实现断电后不重置的功能。

1.初始化：在电子时钟启动时，需要对各个模块进行初始化，如DS1302时钟芯片的读写口、数码管和按键都需要进行初始化。

2.频率切换：按下切换按键后，电子时钟的频率从24小时制切换到12小时制。

3.设定夏令时：按下设定按键后，可以进行夏令时设定。

设定值以秒为单位存储，在夏季过渡期改变时，只需修改设定值即可。

5.时间的显示：通过程序将DS1302时钟芯片中的时间读出并在数码管上显示，实现实时显示的功能。

五、总结本文设计的基于单片机及时钟芯片DS1302的电子时钟，可通过按键实现24小时制和12小时制的切换、自动夏令时判断、温度显示等多种功能，实现了电子时钟的多种要求和需求。

该设计方案具有简单实用、成本低廉、易于维护等优点，可广泛应用于各个领域。

基于时钟日历芯片DS1302的万年历设计黄豪民摘要随着科学技术的发展，万年历的设计也层出不穷。

本设计以单片机AT89C51和DS1302为核心,结合译码器74HC154和驱动芯片74LS244,以及模拟键盘，LED 显示电路等构成一个可控及显示精确的万年历时间系统。

DS1302为一个实时时钟芯片，具有较高时间精度，它与单片机进行串口通信，单片机通过与它的通信，取出其时间寄存器中的值，再通过相应的电路，把时间值通过LED显示，如果显示的值与标准时间不同，此系统就经过模拟键盘灵活控制，调节DS1302中时间寄存器中的值，达到与标准时间同步。

关键词AT89C51，DS1302ABSTRACTAlong with science and technology's development, the designs of the perpetual calendar have many meanings. This design uses the microprocessor AT89C51 and the chip DS1302, with the decoder chip 74HC154, the drive chip 74LS244, the simulative keyboard, the LED display and so on to constitute the perpetual calendar system which can control and display precisely.DS1302 is a real-time clock chip and has the high time precision, it communicates with the microprocessor via the serial interface. The microprocessor takes out DS1302’s time register value by the communication, at last the LED displays the time value by the corresponding circuit. If the time value is different from the standard time, the simula tion keyboard can adjust conveniently DS1302’s time register value, achieving with the standard time synchronously.Keywords AT89C51,DS1302目录摘要 (I)ABSTRACT (II)1 绪论 (1)2 功能要求 (3)3 方案论证 (3)3.1 显示器的选择 (3)3.1.1 VFD显示器 (3)3.1.2 LED显示器 (3)3.1.3 LCD液晶显示器 (4)3.2 编程语言的选择 (4)3.2.1 单片机汇编语言 (4)3.2.2 单片机C语言 (4)3.3 微处理器的选择 (5)4 硬件电路 (6)4.1 DS1302时钟芯片 (7)4.1.1 DS1302简介 (7)4.1.2 DS1302的控制字节 (8)4.1.3 数据的输出 (9)4.1.5 DS1302的寄存器 (9)4.1.6 DS1302的读写方式 (11)4.1.7 DS1302时序图 (12)4.1.8 DS1302电路 (13)4.2 单片机AT89C51 (14)4.2.1 单片机AT89C51简介 (14)4.2.2 单片机引脚简介 (15)4.2.3 低功耗模式 (18)4.3 模拟键盘的设计 (19)4.4 LED显示器的设计 (20)4.5 74LS244芯片 (21)5 软件设计 (25)5.1 系统软件设计原理 (25)5.2 键盘扫描子程序 (25)5.3 显示子程序 (26)5.4 DS1302控制子程序 (27)5.5 主函数 (27)6 软件平台 (28)6.1 Proteus软件 (28)6.2 KEIL软件 (31)7 结论 (33)参考文献 (34)附录A：部分单片机源程序 (35)致谢 (38)1 绪论在科技日新月异发展的今天，人们对时间概念的认识显得尤为深刻，“时间就是金钱”，“时间就是生命”等警句更是激励着人们努力工作，把握时间。

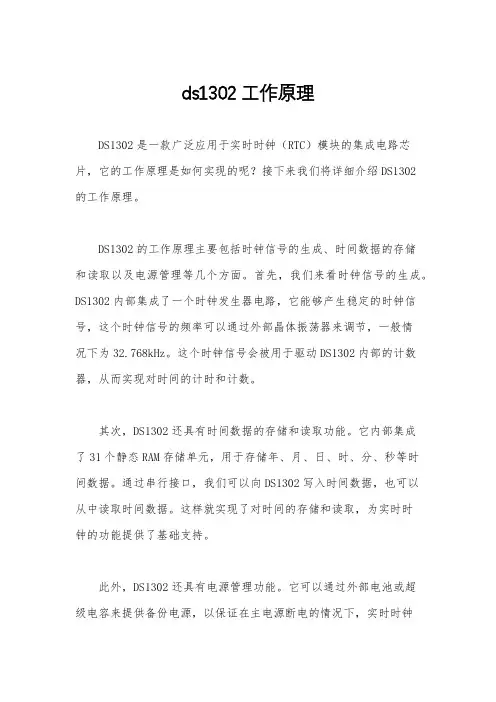

ds1302工作原理DS1302是一款广泛应用于实时时钟（RTC）模块的集成电路芯片，它的工作原理是如何实现的呢？接下来我们将详细介绍DS1302的工作原理。

DS1302的工作原理主要包括时钟信号的生成、时间数据的存储和读取以及电源管理等几个方面。

首先，我们来看时钟信号的生成。

DS1302内部集成了一个时钟发生器电路，它能够产生稳定的时钟信号，这个时钟信号的频率可以通过外部晶体振荡器来调节，一般情况下为32.768kHz。

这个时钟信号会被用于驱动DS1302内部的计数器，从而实现对时间的计时和计数。

其次，DS1302还具有时间数据的存储和读取功能。

它内部集成了31个静态RAM存储单元，用于存储年、月、日、时、分、秒等时间数据。

通过串行接口，我们可以向DS1302写入时间数据，也可以从中读取时间数据。

这样就实现了对时间的存储和读取，为实时时钟的功能提供了基础支持。

此外，DS1302还具有电源管理功能。

它可以通过外部电池或超级电容来提供备份电源，以保证在主电源断电的情况下，实时时钟模块仍能够正常工作，并且不会丢失时间数据。

这种设计保证了实时时钟的稳定性和可靠性。

总的来说，DS1302的工作原理是基于时钟信号的生成、时间数据的存储和读取以及电源管理等几个关键功能。

通过这些功能的协同作用，DS1302能够实现精准的时间计时和计数，并且在断电情况下能够保持时间数据的稳定和可靠。

这使得DS1302在很多领域都有着广泛的应用，比如电子钟表、温度计、湿度计等各种需要时间计时功能的设备中都可以看到DS1302的身影。

综上所述，DS1302作为一款实时时钟模块的集成电路芯片，其工作原理主要包括时钟信号的生成、时间数据的存储和读取以及电源管理等几个方面。

这些功能的协同作用使得DS1302能够稳定可靠地实现时间的计时和计数，为各种设备和系统提供了精准的时间支持。

时钟芯片DS1302 的程序（C51程序）模块名称：DS1302.c功能：实时时钟模块时钟芯片型号：DS1302 程序设计：zhaojunjie********************************************************************* /#includesbit T_CLK = P2^7; /*实时时钟时钟线引脚 */ sbit T_IO = P1^4; /*实时时钟数据线引脚 */ sbit T_RST = P1^5; /*实时时钟复位线引脚 */sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void RTInputByte(uchar); /* 输入 1Byte */uchar RTOutputByte(void); /* 输出?1Byte */void W1302(uchar, uchar);uchar R1302(uchar);void Set1302(uchar *); /* 设置时间 */void Bcd2asc(uchar,uchar *);void Get1302(uchar curtime[]); /* 读取1302当前时间 *//********************************************************************函数名：RTInputByte()功能：实时时钟写入一字节说明：往DS1302写入1Byte数据 (内部函数)入口参数：d 写入的数据返回值：无设计：zhaojunjie********************************************************************* **/void RTInputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){T_IO = ACC0; /*相当于汇编中的 RRC */T_CLK = 1;T_CLK = 0;ACC = ACC >> 1;}}/********************************************************************函数名：RTOutputByte()功能：实时时钟读取一字节说明：从DS1302读取1Byte数据 (内部函数)入口参数：无返回值：ACC设计：zhaojunjie********************************************************************* **/uchar RTOutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; /*相当于汇编中的 RRC */ACC7 = T_IO;T_CLK = 1;T_CLK = 0;}return(ACC);}/********************************************************************函数名：W1302()功能：往DS1302写入数据说明：先写地址，后写命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址, ucData: 要写的数据返回值：无设计：zhaojunjie********************************************************************* **/void W1302(uchar ucAddr, uchar ucDa){T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */RTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST = 0;}/********************************************************************函数名：R1302()功能：读取DS1302某地址的数据说明：先写地址，后读命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址返回值：ucData :读取的数据设计：zhaojunjie********************************************************************* **/uchar R1302(uchar ucAddr){uchar ucData;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */ucData = RTOutputByte(); /* 读1Byte数据 */T_CLK = 1;T_RST = 0;return(ucData);}/********************************************************************函数名：BurstW1302T()功能：往DS1302写入时钟数据(多字节方式)说明：先写地址，后写命令/数据调用：RTInputByte()入口参数：pWClock: 时钟数据地址格式为: 秒分时日月星期年控制8Byte (BCD码)1B 1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302T(uchar *pWClock){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbe); /* 0xbe:时钟多字节写命令 */for (i = 8; i>0; i--) /*8Byte = 7Byte 时钟数据 + 1Byte 控制*/{RTInputByte(*pWClock); /* 写1Byte数据*/pWClock++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302T()功能：读取DS1302时钟数据说明：先写地址/命令，后读数据(时钟多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRClock: 读取时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302T(uchar *pRClock){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbf); /* 0xbf:时钟多字节读命令 */for (i=8; i>0; i--){*pRClock = RTOutputByte(); /* 读1Byte数据 */pRClock++;}T_CLK = 1;}/********************************************************************函数名：BurstW1302R()功能：往DS1302寄存器数写入数据(多字节方式)说明：先写地址，后写数据(寄存器多字节方式)调用：RTInputByte()入口参数：pWReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302R(uchar *pWReg){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xfe); /* 0xbe:时钟多字节写命令*/for (i=31; i>0; i--) /* 31Byte 寄存器数据 */{RTInputByte(*pWReg); /* 写1Byte数据*/pWReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302R()功能：读取DS1302寄存器数据说明：先写地址，后读命令/数据(寄存器多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302R(uchar *pRReg){uchar i;T_CLK = 0;T_RST = 1;RTInputByte(0xff); /* 0xff:时钟多字节读命令 */for (i=31; i>0; i--) /*31Byte 寄存器数据 */{*pRReg = RTOutputByte(); /* 读1Byte数据 */pRReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：Set1302()功能：设置初始时间说明：先写地址，后读命令/数据(寄存器多字节方式)调用：W1302()入口参数：pClock: 设置时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void Set1302(uchar *pClock){uchar i;uchar ucAddr = 0x80;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/for(i =7; i>0; i--){W1302(ucAddr,*pClock); /* 秒分时日月星期年*/pClock++;ucAddr +=2;}W1302(0x8e,0x80); /* 控制命令,WP=1,写保护?*/}/********************************************************************函数名：Get1302()功能：读取DS1302当前时间说明：调用：R1302()入口参数：ucCurtime: 保存当前时间地址。

ds1302时钟程序详解-含电路图-源程序-注释————————————————————————————————作者：————————————————————————————————日期：以下资料摘自电子发烧友网感谢作者,版权归网站所有,资料仅供参考ds1302时钟程序详解DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

2.4 DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。

ds1302程序流程图3.2 DS1302实时时间流程图4示出DS1302的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6=0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位LSB(D0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。

DS1302 时钟程序详解ds1302 时钟程序详解：DS1302 的控制字如图2 所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302 中，位6 如果为0，则表示存取日历时钟数据，为1 表示存取RAM 数据;位5 至位1 指示操作单元的地址;最低有效位(位0)如为0 表示要进行写操作，为1 表示进行读操作，控制字节总是从最低位开始输出。

2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK 时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0 开始。

同样，在紧跟8 位的控制指令字后的下一个SCLK 脉冲的下降沿读出DS1302 的数据，读出数据时从低位0 位到高位7。

2.4 DS1302 的寄存器DS1302 有12 个寄存器，其中有7 个寄存器与日历、时钟相关，存放的数据位为BCD 码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM 相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302 与RAM 相关的寄存器分为两类：一类是单个RAM 单元，共31 个，每个单元组态为一个8 位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作;另一类为突发方式下的RAM 寄存器，此方式下可一次性读写所有的RAM 的31 个字节，命令控制字为FEH(写)、FFH(读)。

ds1302 程序流程图3.2 DS1302 实时时间流程图4 示出DS1302 的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302 的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护;D6=0，指定时钟数据，D6=1，指定RAM 数据;D5～D1 指定输入或输出的特定寄存器; 最低位LSB(D0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。

随着人们生活水平的提高和生活节奏的加快，对时间的要求越来越高，精准数字计时的消费需求也是越来越多。

二十一世纪的今天，最具代表性的计时产品就是电子万年历，它是近代世界钟表业界的第三次革命。

第一次是摆和摆轮游丝的发明，相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级，代表性的产品就是带有摆或摆轮游丝的机械钟或表。

第二次革命是石英晶体振荡器的应用，发明了走时精度更高的石英电子钟表，使钟表的走时月差从分级缩小到秒级。

第三次革命就是单片机数码计时技术的应用（电子万年历），使计时产品的走时日差从分级缩小到1/600万秒，从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式，直观明了，并增加了全自动日期、星期、温度以及其他日常附属信息的显示功能，它更符合消费者的生活需求！因此，电子万年历的出现带来了钟表计时业界跨跃性的进步……我国生产的电子万年历有很多种，总体上来说以研究多功能电子万年历为主，使万年历除了原有的显示时间，日期等基本功能外，还具有闹铃，报警等功能。

商家生产的电子万年历更从质量，价格，实用上考虑，不断的改进电子万年历的设计，使其更加的具有市场。

本设计为软件，硬件相结合的一组设计。

在软件设计过程中，应对硬件部分有相关了解，这样有助于对设计题目的更深了解，有助于软件设计。

基本的要了解一些主要器件的基本功能和作用。

除了采用集成化的时钟芯片外，还有采用MCU的方案，利用AT89系列单片微机制成万年历电路，采用软件和硬件结合的方法，控制LED数码管输出，分别用来显示年、月、日、时、分、秒，其最大特点是:硬件电路简单，安装方便易于实现，软件设计独特,可靠。

AT89C51是由ATMEL 公司推出的一种小型单片机。

95年出现在中国市场。

其主要特点为采用Flash存贮器技术，降低了制造成本，其软件、硬件与MCS-51完全兼容，可以很快被中国广大用户接受。

本文介绍了基于AT89C51单片机设计的电子万年历。

本科毕业设计论文题目基于DS1302芯片的电子时钟的设计系别名称电子信息工程0专业名称电子信息工程0学生姓名******班级122902学号******指导教师******毕业时间2013年6月0毕业任务书 一、题目基于DS1302芯片的电子时钟的设计二、基本内容及重点 此系统主要由1个DS1302数字时钟芯片、1个AT89S52单片机、AT24C02掉电数据存储单元、LCD12864液晶进行显示，完成显示日期和计时的功能。

研究内容主要包括：（1）时钟电路的设计：采用DS1302数字时钟芯片对年、月、日、周、日、时、分、秒进行计时，工作电压宽达2.5～5.5V 。

与单片机的接口使同步串行通信，仅用3条线与之相连接。

该电路不但能准确地计时、附加其它功能，而且，其三线接口可以节省接口资源，在断电后不丢失时间和数据信息。

（2）显示部分的设计：采用led12864进行显示，它具有功耗低，体积小，重量轻，大规模显示的优点。

（3）按键的设计：通过按键进行调时。

实验设计选用时钟芯片对年月日时分秒进行计时，并与单片机通过三线接口进行同步通信构成数字时钟电路。

系统总体框图总体框架设计图设计 论文 At89s52单片机 闹钟功能模块 Lcd 显示模块Ds1302时钟模块 电源模块三、预期达到的成果1、电路设计无差错，lcd12864上完整显示电子钟的年月日时分秒，准确的显示在预订的位置。

2、按键准确控制，并且在系统掉电后不丢失时间信息。

3、电路能按照给定信息提供闹铃服务。

四、存在的问题及拟采取的解决措施1、怎样从DS1302得到时间数据？思路：要从DS1302里得到系统时间，所以要按照ds1302的时序图进行编程，以便得到准确的数据。

2、怎样将读取的数据显示在lcd12864上?思路：利用程序对lcd12864进行初始化驱动，然后将得到的数据显示在适当的位置，以便清晰，准确的目测数据。

3、如何运用键盘对时间进行调整？思路：根据设计要求，需要对时间进行加、减，以及时分秒的定义，需要设定三个按键，分别为加、减、确认按钮，然后通过程序对相应的端口进行控制，达到对时间调整的目的。
