DS1302数码管电子闹钟程序

51单⽚机ds1302实时时钟程序#ifndef __DS1302_H_#define __DS1302_H_//---包含头⽂件---//#include#include//---重定义关键词---//#ifndefuchar#define uchar unsigned char#endif#ifndefuint#define uint unsigned int#endif//---定义ds1302使⽤的IO⼝---//sbit DSIO=P3^4;sbit RST=P3^5;sbit SCLK=P3^6;//---定义全局函数---//void Ds1302Write(ucharaddr, uchardat); uchar Ds1302Read(ucharaddr);void Ds1302Init();void Ds1302ReadTime();//---加⼊全局变量--//extern uchar TIME[7]; //加⼊全局变量#endif #include"ds1302.h"//---DS1302写⼊和读取时分秒的地址命令---////---秒分时⽇⽉周年最低位读写位;-------//uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};//---DS1302时钟初始化2013年1⽉1⽇星期⼆12点00分00秒。

---////---存储顺序是秒分时⽇⽉周年,存储格式是⽤BCD码---//uchar TIME[7] = {0, 0, 0x12, 0x01, 0x01, 0x02, 0x13};/************************************************************************ * 函数名: Ds1302Write* 函数功能: 向DS1302命令（地址+数据）* 输⼊: addr,dat* 输出: ⽆************************************************************************* void Ds1302Write(ucharaddr, uchardat){uchar n;RST = 0;_nop_();SCLK = 0;//先将SCLK置低电平。

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

2.3 数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

2.4 DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。

ds1302程序流程图3.2 DS1302实时时间流程图4示出DS1302的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明： DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6=0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位LSB(D 0)为逻辑0，指定写操作(输入)，D0=1，指定读操作(输出)。

/****************************************************************************/ //头文件#include <AT89X52.h>#include <string.h>/*****************************************************************************/ //灯与蜂鸣器定义sbit led_b = P2^7;sbit led_r = P1^4;sbit led_g1 = P1^3;sbit led_g2 = P1^2;sbit led_g3 = P1^0;sbit led_g4 = P1^1;sbit beep = P3^1;/*****************************************************************************/ //温度传感器定义sbit DQ = P3 ^ 0;//ds18B20/*****************************************************************************/ //键盘引脚定义sbit KEY_1 = P2^3; //左上sbit KEY_2 = P2^4; //左下sbit KEY_3 = P2^6; //右上sbit KEY_4 = P2^5; //右下sbit KEY_I = P3^2; //常0/****************************************************************************/ //引脚定义sbit SID = P2^1; //数据sbit SCLK = P2^2; //时钟/*****************************************************************************/ //定义DS1302时钟接口sbit clock_clk = P3 ^ 5;//ds1302_clk（时钟线）sbit clock_dat = P3 ^ 4;//ds1302_dat（数据线）sbit clock_Rst = P3 ^ 3;//ds1302_Rst（复位线）/*****************************************************************************/ //定义累加器A中的各位sbit a0 = ACC ^ 0;sbit a1 = ACC ^ 1;sbit a2 = ACC ^ 2;sbit a3 = ACC ^ 3;sbit a4 = ACC ^ 4;sbit a5 = ACC ^ 5;sbit a6 = ACC ^ 6;sbit a7 = ACC ^ 7;/****************************************************************************/ //定义全局变量unsigned char yy,mo,dd,xq,hh,mm,ss;//定义时间映射全局变量（专用寄存器）bit w = 0; //调时标志位static unsigned char menu = 0;//定义静态小时更新用数据变量static unsigned char keys = 0;//定义静态小时更新用数据变量static unsigned char timecount = 0;//定义静态软件计数器变量/****************************************************************************/ void DelayM(unsigned int a){//延时函数1MS/次unsigned char i;while( --a != 0){for(i = 0; i < 125; i++); //一个; 表示空语句,CPU空转。

ds1302时钟程序详解,ds1302程序流程图(C程序)ds1302时钟程序详解DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。

同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。

DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见表1。

此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器及与RAM相关的寄存器等。

时钟突发寄存器可一次性顺序读写除充电寄存器外的所有寄存器内容。

DS1302与RAM相关的寄存器分为两类：一类是单个RAM单元，共31个，每个单元组态为一个8位的字节，其命令控制字为C0H～FDH，其中奇数为读操作，偶数为写操作；另一类为突发方式下的RAM寄存器，此方式下可一次性读写所有的RAM的31个字节，命令控制字为FEH(写)、FFH(读)。

ds1302程序流程图DS1302实时时间流程图4示出DS1302的实时时间流程。

根据此流程框图，不难采集实时时间。

下面结合流程图对DS1302的基本操作进行编程：根据本人在调试中遇到的问题，特作如下说明：DS1302 与微处理器进行数据交换时，首先由微处理器向电路发送命令字节，命令字节最高位MSB(D7)必须为逻辑1，如果D7=0，则禁止写DS1302，即写保护；D6=0，指定时钟数据，D6=1，指定RAM数据；D5～D1指定输入或输出的特定寄存器；最低位L SB(D0)为逻辑0，指定写操作(输入)， D0=1，指定读操作(输出)。

电子技术实验报告基于51单片机的电子时钟设计学院：电气工程学院专业：电子信息工程班级：学生姓名：学号：指导教师：2012年6月1 日摘要随着单片机技术的飞速发展，在其推动下，现代的电子产品几乎渗透到了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高。

时间就是金钱、时间就是生命、时间就是胜利……，准确的掌握时间和分配时间对人们来说至关重要，时钟是我们生活中必不可少的工具。

电子钟的设计方法有很多种，但是基于单片机并通过LCD显示的电子时钟具有编程灵活、精确度高、便于携带、显示直观等特点。

利用STC89C52单片机对DS1302时钟芯片进行读写操作并通过1602字符液晶显示实时时钟信息，这样便构成了一个单片机电子时钟。

关键词：单片机，电子时钟，STC89C52，蜂鸣器ABSTRACTWith the rapid development of microcomputer technology in its promotion, modern electronics into almost all areas of society, a strong impetus to the development of social productive forces and social improvement in the level of information, but also to further improve the performance of modern electronic products.Time is a money, time is life, time is victory…Accurate grasp of time and allocation of time is crucial to people, The clock is necessary in our life tools . Clock Design There are many ways, however, produced by single chip electronic clock is more flexible programming, and easy expansion of electronic capabilities, high accuracy, easy to carry, display visual and so on.In this paper, through the use of STC89C52 microcontroller by DS1302 clock chips for reading and writing operation and through 1602 character liquid crystal display real-time clock information so that forming a single chip electronic clock.Key Words: Microcontroller，STC89C52，Electronic clock，buzzer目录绪论---------------------------------------------------------------1概述---------------------------------------------1研究目的-----------------------------------------1第1章设计要求与方案论证--------------------------------21.1 设计要求-------------------------------------21.2 系统基本方案选择和论证-----------------------21.2.1 单片机芯片的选择方案和论证---------------------21.2.2 显示模块选择方案和论证—————————————---21.2.3 时钟芯片的选择方案和论证-----------------------21.3 电路设计最终方案决定----------------------------------3第2章主要元件介绍-----------------------------------------32.1 STC89C52以及最小系统介绍--------------------32.1.1 STC89C52主要功能及PDIP封装----------------------42.1.2 STC89C52引脚介绍-----------------------------------42.1.3 STC89C52最小系统-----------------------------------42.2 DS1302时钟芯片以及集成时钟模块介绍----------52.2.1 DS1302概述------------------------------------------62.2.2 DS1302引脚介绍-------------------------------------62.2.3 DS1302使用方法-------------------------------------62.2.4 时钟集成模块内部原理图以及实物图--------------82.3 1602字符液晶以及显示模块介绍-----------------92.3.1 1602液晶概述-----------------------------------------92.3.2 1602引脚介绍---------------------------------------102.3.3 1602字符液晶使用方法------------------------------112.3.4 LCD显示模块原理图-----------------------------13第3章系统硬件设计—————————————143.1 电路设计框图--------------------------------143.2 系统硬件概述--------------------------------14第4章系统的软件设计-------------------------------------154.1 程序流程框图--------------------------------15第5章系统测试与总结----------------------------175.1 系统测试------------------------------------175.2 总结----------------------------------------17致谢--------------------------------------------------------------18参考文献-------------------------------------18源程序清单-----------------------------------18附录-----------------------------------------35绪论概述时间，对人们来说是非常宝贵的，准确的掌握时间和分配时间对人们来说至关重要。

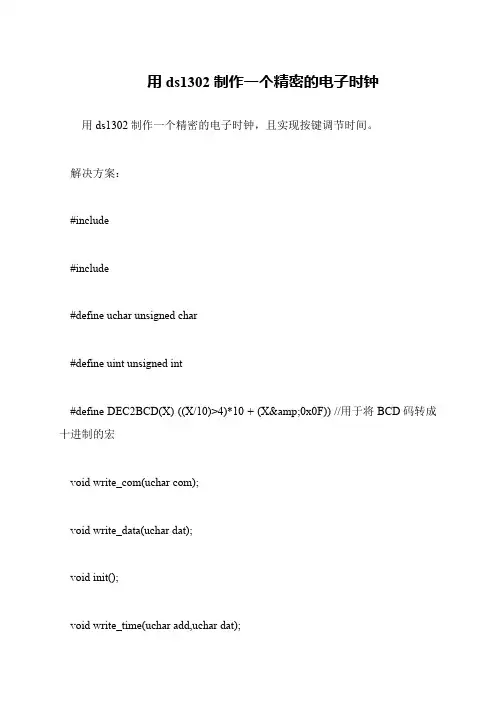

#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar table0[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; //液晶显示数字0——9代码sbit SCLK=P1^0;sbit DATA=P1^1;sbit CE=P1^2;sbit RS=P2^0;sbit RW=P2^1;sbit EN=P2^2;sbit FB=P0^7;sbit start=P1^4;sbit stop=P1^5;uchar i;/*******************延时n微秒函数*****************/void delaynus(uchar n) //n us延时函数{// uchar i;for(i=n;i>0;i--);}/*******************写数据函数*****************/void write1302(uchar add,uchar dat){CE=0;SCLK=0;CE=1;for(i=0;i<8;i++) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=0;i<8;i++) //写入数据{DATA=dat&0x01;SCLK=1;SCLK=0;dat>>=1;}SCLK=1;CE=0;}/*******************读数据函数*****************/uchar read1302(uchar add){uchar dat;CE=0;SCLK=0;CE=1;for(i=8;i>0;i--) //写入地址{DATA=add&0x01;SCLK=1;SCLK=0;add>>=1;}for(i=8;i>0;i--) //读出数据/********************为神马？？？**************************/{dat>>=1;if(DATA==1)dat=dat|0x80;SCLK=1;SCLK=0;}SCLK=1;CE=0;return dat;}/*******************DS1302初始化函数*****************/void init1302(){uchar flag;flag=read1302(0x81);if(flag&0x80){write1302(0x8e,0x00);write1302(0x80,0x00);write1302(0x82,(((1/10)<<4)|(1%10)));write1302(0x84,(((20/10)<<4)|(20%10)));write1302(0x86,(((19/10)<<4)|(19%10)));write1302(0x88,(((7/10)<<4)|(7%10)));write1302(0x8a,((2/10)<<4)|(2%10));write1302(0x8c,(((11/10)<<4)|(11%10)));write1302(0x90,0xa5); //充电。

时钟芯片DS1302 的程序（C51程序）模块名称：DS1302.c功能：实时时钟模块时钟芯片型号：DS1302 程序设计：zhaojunjie********************************************************************* /#includesbit T_CLK = P2^7; /*实时时钟时钟线引脚 */ sbit T_IO = P1^4; /*实时时钟数据线引脚 */ sbit T_RST = P1^5; /*实时时钟复位线引脚 */sbit ACC0 = ACC^0;sbit ACC7 = ACC^7;void RTInputByte(uchar); /* 输入 1Byte */uchar RTOutputByte(void); /* 输出?1Byte */void W1302(uchar, uchar);uchar R1302(uchar);void Set1302(uchar *); /* 设置时间 */void Bcd2asc(uchar,uchar *);void Get1302(uchar curtime[]); /* 读取1302当前时间 *//********************************************************************函数名：RTInputByte()功能：实时时钟写入一字节说明：往DS1302写入1Byte数据 (内部函数)入口参数：d 写入的数据返回值：无设计：zhaojunjie********************************************************************* **/void RTInputByte(uchar d){uchar i;ACC = d;for(i=8; i>0; i--){T_IO = ACC0; /*相当于汇编中的 RRC */T_CLK = 1;T_CLK = 0;ACC = ACC >> 1;}}/********************************************************************函数名：RTOutputByte()功能：实时时钟读取一字节说明：从DS1302读取1Byte数据 (内部函数)入口参数：无返回值：ACC设计：zhaojunjie********************************************************************* **/uchar RTOutputByte(void){uchar i;for(i=8; i>0; i--){ACC = ACC >>1; /*相当于汇编中的 RRC */ACC7 = T_IO;T_CLK = 1;T_CLK = 0;}return(ACC);}/********************************************************************函数名：W1302()功能：往DS1302写入数据说明：先写地址，后写命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址, ucData: 要写的数据返回值：无设计：zhaojunjie********************************************************************* **/void W1302(uchar ucAddr, uchar ucDa){T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */RTInputByte(ucDa); /* 写1Byte数据*/T_CLK = 1;T_RST = 0;}/********************************************************************函数名：R1302()功能：读取DS1302某地址的数据说明：先写地址，后读命令/数据 (内部函数)调用：RTInputByte() , RTOutputByte()入口参数：ucAddr: DS1302地址返回值：ucData :读取的数据设计：zhaojunjie********************************************************************* **/uchar R1302(uchar ucAddr){uchar ucData;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(ucAddr); /* 地址，命令 */ucData = RTOutputByte(); /* 读1Byte数据 */T_CLK = 1;T_RST = 0;return(ucData);}/********************************************************************函数名：BurstW1302T()功能：往DS1302写入时钟数据(多字节方式)说明：先写地址，后写命令/数据调用：RTInputByte()入口参数：pWClock: 时钟数据地址格式为: 秒分时日月星期年控制8Byte (BCD码)1B 1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302T(uchar *pWClock){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbe); /* 0xbe:时钟多字节写命令 */for (i = 8; i>0; i--) /*8Byte = 7Byte 时钟数据 + 1Byte 控制*/{RTInputByte(*pWClock); /* 写1Byte数据*/pWClock++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302T()功能：读取DS1302时钟数据说明：先写地址/命令，后读数据(时钟多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRClock: 读取时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302T(uchar *pRClock){uchar i;T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xbf); /* 0xbf:时钟多字节读命令 */for (i=8; i>0; i--){*pRClock = RTOutputByte(); /* 读1Byte数据 */pRClock++;}T_CLK = 1;}/********************************************************************函数名：BurstW1302R()功能：往DS1302寄存器数写入数据(多字节方式)说明：先写地址，后写数据(寄存器多字节方式)调用：RTInputByte()入口参数：pWReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstW1302R(uchar *pWReg){uchar i;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作*/T_RST = 0;T_CLK = 0;T_RST = 1;RTInputByte(0xfe); /* 0xbe:时钟多字节写命令*/for (i=31; i>0; i--) /* 31Byte 寄存器数据 */{RTInputByte(*pWReg); /* 写1Byte数据*/pWReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：BurstR1302R()功能：读取DS1302寄存器数据说明：先写地址，后读命令/数据(寄存器多字节方式)调用：RTInputByte() , RTOutputByte()入口参数：pRReg: 寄存器数据地址返回值：无设计：zhaojunjie********************************************************************* **/void BurstR1302R(uchar *pRReg){uchar i;T_CLK = 0;T_RST = 1;RTInputByte(0xff); /* 0xff:时钟多字节读命令 */for (i=31; i>0; i--) /*31Byte 寄存器数据 */{*pRReg = RTOutputByte(); /* 读1Byte数据 */pRReg++;}T_CLK = 1;T_RST = 0;}/********************************************************************函数名：Set1302()功能：设置初始时间说明：先写地址，后读命令/数据(寄存器多字节方式)调用：W1302()入口参数：pClock: 设置时钟数据地址格式为: 秒分时日月星期年7Byte (BCD码)1B 1B 1B 1B 1B 1B 1B返回值：无设计：zhaojunjie********************************************************************* **/void Set1302(uchar *pClock){uchar i;uchar ucAddr = 0x80;W1302(0x8e,0x00); /* 控制命令,WP=0,写操作?*/for(i =7; i>0; i--){W1302(ucAddr,*pClock); /* 秒分时日月星期年*/pClock++;ucAddr +=2;}W1302(0x8e,0x80); /* 控制命令,WP=1,写保护?*/}/********************************************************************函数名：Get1302()功能：读取DS1302当前时间说明：调用：R1302()入口参数：ucCurtime: 保存当前时间地址。
