基于DS1302与数码管设计的可调数字钟

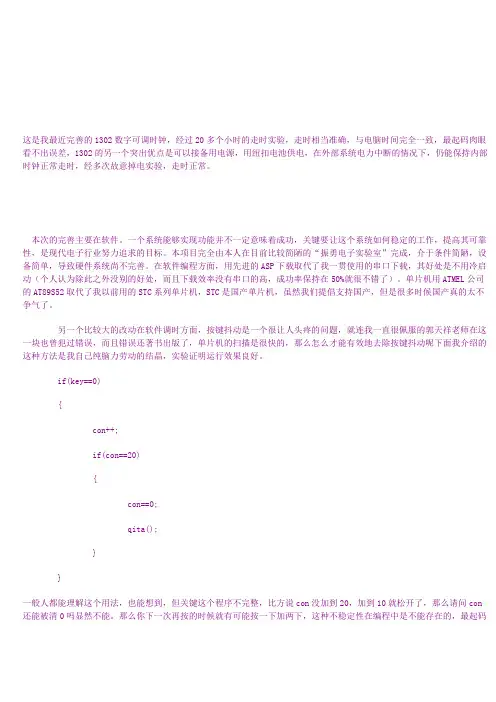

这是我最近完善的1302数字可调时钟，经过20多个小时的走时实验，走时相当准确，与电脑时间完全一致，最起码肉眼看不出误差，1302的另一个突出优点是可以接备用电源，用纽扣电池供电，在外部系统电力中断的情况下，仍能保持内部时钟正常走时，经多次故意掉电实验，走时正常。

本次的完善主要在软件。

一个系统能够实现功能并不一定意味着成功，关键要让这个系统如何稳定的工作，提高其可靠性，是现代电子行业努力追求的目标。

本项目完全由本人在目前比较简陋的“振勇电子实验室”完成，介于条件简陋，设备简单，导致硬件系统尚不完善。

在软件编程方面，用先进的ASP下载取代了我一贯使用的串口下载，其好处是不用冷启动（个人认为除此之外没别的好处，而且下载效率没有串口的高，成功率保持在50%就很不错了）。

单片机用ATMEL公司的AT89S52取代了我以前用的STC系列单片机，STC是国产单片机，虽然我们提倡支持国产，但是很多时候国产真的太不争气了。

另一个比较大的改动在软件调时方面，按键抖动是一个很让人头疼的问题，就连我一直很佩服的郭天祥老师在这一块也曾犯过错误，而且错误还著书出版了，单片机的扫描是很快的，那么怎么才能有效地去除按键抖动呢下面我介绍的这种方法是我自己纯脑力劳动的结晶，实验证明运行效果良好。

if(key==0){con++;if(con==20){con==0;qita();}}一般人都能理解这个用法，也能想到，但关键这个程序不完整，比方说con没加到20，加到10就松开了，那么请问con 还能被清0吗显然不能。

那么你下一次再按的时候就有可能按一下加两下，这种不稳定性在编程中是不能存在的，最起码一个合格的产品不能有这样的毛病。

所以在这个函数里面应该加上下面这句：else if(key==1){if(con!=0){con=0;}}这个函数很简单，关键是它的位置，一定要与上面的的那个函数在同一位置。

该数字时钟另一个有技术含量的地方就是在调节时间的时候会在对应的位置闪烁，原理也很简单，就是在显示之前加一个门卡，比方说占空比50%的闪烁，那我就定义一个son,让son++;加满是60，那加到30以后让数码管不显示，就行了。

基于DS1302的电子时钟设计2012~ 2013 学年第二学期《单片机》课程设计报告题目：基于DS1302的电子时钟设计专业：电气工程系自动化班级： 10自动化（2）班姓名：费孝斌洪建勇刘云飞桑乐陆欢欢魏笑指导教师：林开司电气工程系2013年5月12日任务书摘要电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。

另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。

本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。

本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。

本设计应用AT89C52芯片作为核心，6位LED数码管显示，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。

这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。

该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。

关键词：电子时钟；多功能；AT89C52；时钟日历芯片目录摘要一、引言 (4)二、基于单片机的电子时钟硬件选择分析 (5)2.1主要IC芯片选择 (5)2.1.1微处理器选择 (5)2.1.2 DS1302简介 (6)2.1.3 DS1302引脚说明 (7)2.2电子时钟硬件电路设计 (8)2.2.1时钟电路设计 (9)2.2.2整点报时功能 (10)三、protel软件画原理图 (11)3.1系统工作流程图 (12)3.2原理图 (13)四、proteus软件仿真及调试 (14)4.1电路板的仿真 (15)4.2软件调试 (16)五、源程序 (17)六、参考文献 (18)引言时间是人类生活必不可少的重要元素，如果没有时间的概念，社会将不会有所发展和进步。

从古代的水漏、十二天干地支，到后来的机械钟表以及当今的石英钟，都充分显现出了时间的重要，同时也代表着科技的进步。

常熟理工学院电气与自动化工程学院《微机原理与接口技术》课程设计题目：基于DS1302的电子钟设计*名：***学号：*********班级：测控122班指导教师：***起止日期：2015年7月摘要 .......................................................................................................................... - 1 -一、《微机原理与接口技术》课程设计任务书 .................................................. - 2 -二、总体设计方案 (2)2.1 设计框图..................................................................................................... - 2 -2.2 模块说明..................................................................................................... - 3 -2.2.1 DS1302模块 (3)三、硬件电路设计 (4)3.1 单片机最小系统......................................................................................... - 4 -3.1.1 系统结构 (4)3.1.2 系统特点............................................................................................................ - 5 -3.2 时钟电路设计............................................................................................. - 5 -3.3 数码管显示设计 (5)3.4 键盘电路 (5)四、软件设计 .......................................................................................................... - 6 -4.1 主程序流程................................................................................................. - 6 -4.2 时钟电路设计 (8)五、程序调试与运行结果 ............................................................ 错误!未定义书签。

实现功能：以DS1302数字时钟芯片为基础的时钟程序，用LED1602显示当前时间，功能键能显示年月日和星期。

#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit SCK=P3^6; //时钟端口sbit SDA=P3^4; //数据端口sbit RST=P3^5; //复位端口sbit LCD_RS = P2^6;sbit LCD_RW = P2^5;sbit LCD_EP = P2^7;sbit key=P2^0;uchar code write_address[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c}; //秒分时日月周年uchar code read_address[7]={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};uchar code a[]={" The time is:"};uchar code w1[]={" Monday"};uchar code w2[]={" Tuesday"};uchar code w3[]={" Wednesday"};uchar code w4[]={" Thursday"};uchar code w5[]={" Friday"};uchar code w6[]={" Saturday"};uchar code w7[]={" Sunday"};uchar init_time[] = {10,10,22,19,7,2,11}; //秒分时日月周年11-07-19 22:10:10uchar buff[7];uchar buff1[8];uchar buff2[13];uchar buff3;delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=120;y>0;y--);}/******DS1302部分*****/void write_byte(uchar n){uint i;for(i=0;i<8;i++){SCK=0;SDA=n&0x01;n=n>>1;SCK=1;}}uchar read_byte(){uint i;uchar n;for(i=0;i<8;i++){if(SDA)n=n|0x80;SCK=0;n=n>>1;_nop_();_nop_();SCK=1;}return n;}void write_DS1302(uchar address,uchar n) {RST=0;_nop_();SCK=0;_nop_();RST=1;_nop_();write_byte(address);write_byte(n);SCK=1;RST=0;}uchar read_DS1302(uchar address){uchar n;RST=0;_nop_();_nop_();SCK=0;_nop_();RST=1;write_byte(address);n=read_byte();_nop_();RST=0;_nop_();_nop_();_nop_();RST=0;SCK=0;_nop_();_nop_();_nop_();_nop_();SCK=1;_nop_();_nop_();SDA=0;_nop_();_nop_();SDA=1;_nop_();_nop_();return n;}void get_data(){unsigned char i,*p;p=read_address;for(i=0;i<7;i++){buff[i]=read_DS1302(*p);p++;}}void set_DS1302(){unsigned char i,*p,n;for(i=0;i<7;i++) //转换成BCD码{n=init_time[i]/10;init_time[i]=init_time[i]%10;init_time[i]=init_time[i]+n*16;}write_DS1302(0x8E,0X00);p=write_address;for(i=0;i<7;i++){write_DS1302(*p,init_time[i]);p++;}write_DS1302(0x8E,0x80);}bit lcd_bz(){ // 测试LCD忙碌状态bit result;LCD_RS = 0;LCD_RW = 1;LCD_EP = 1;_nop_();_nop_();_nop_();_nop_();result=(bit)(P0 & 0x80);LCD_EP=0;return result;}lcd_wcmd(uchar cmd){ // 写入指令数据到LCD while(lcd_bz());LCD_RS = 0;LCD_RW = 0;LCD_EP = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();LCD_EP = 1;_nop_();_nop_();_nop_();_nop_();LCD_EP = 0;}lcd_pos(uchar pos){ //设定显示位置lcd_wcmd(pos|0x80);}lcd_wdat(uchar dat){ //写入字符显示数据到LCD while(lcd_bz());LCD_RS = 1;LCD_RW = 0;LCD_EP = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();LCD_EP = 1;_nop_();_nop_();_nop_();_nop_();LCD_EP = 0;}lcd_init(){ //LCD初始化设定lcd_wcmd(0x38); //16*2显示，5*7点阵，8位数据delay(1);lcd_wcmd(0x0c); //显示开，关光标delay(1);lcd_wcmd(0x06); //移动光标delay(1);lcd_wcmd(0x01); //清除LCD的显示内容delay(1);}void dispaly(){uint i;if(0==key)delay(5);if(0==key){lcd_wcmd(0x01);while(0==key){buff2[0]=0x20;buff2[1]=0x20;buff2[2]=0x20;buff2[3]=0x32;buff2[4]=0x30;buff2[5]=buff[6]/16+0x30;buff2[6]=(buff[6]&0x0f)+0x30;buff2[7]=0x2d;buff2[8]=buff[4]/16+0x30;buff2[9]=(buff[4]&0x0f)+0x30;buff2[10]=0x2d;buff2[11]=buff[3]/16+0x30;buff2[12]=(buff[3]&0x0f)+0x30;lcd_pos(0);for(i=0;i<13;i++){lcd_wdat(buff2[i]);delay(5);}buff3=buff[5]&0x0f;lcd_pos(0x40);if(buff3==1){i = 0;while(w1[i]!= '\0'){lcd_wdat(w1[i]);i++;delay(5);}}else if(buff3==2){i = 0;while(w2[i]!= '\0'){lcd_wdat(w2[i]);i++;delay(5);}}else if(buff3==3){i = 0;while(w3[i]!= '\0'){lcd_wdat(w3[i]);i++;delay(5);}}else if(buff3==4){i = 0;while(w4[i]!= '\0'){lcd_wdat(w4[i]);i++;delay(5);}}else if(buff3==5){i = 0;while(w5[i]!= '\0'){lcd_wdat(w5[i]);i++;delay(5);}}else if(buff3==6){i = 0;while(w6[i]!= '\0'){lcd_wdat(w6[i]);i++;delay(5);}}else if(buff3==7){i = 0;while(w7[i]!= '\0'){lcd_wdat(w7[i]);i++;delay(5);}}}lcd_wcmd(0x01);}else{lcd_pos(0);i = 0;while(a[i]!= '\0'){lcd_wdat(a[i]);i++;delay(5);}buff1[0]=buff[2]/16;buff1[1]=buff[2]&0x0f;buff1[2]=0x0a;buff1[3]=buff[1]/16;buff1[4]=buff[1]&0x0f;buff1[5]=0x0a;buff1[6]=buff[0]/16;buff1[7]=buff[0]&0x0f;lcd_pos(0x44);for(i=0;i<8;i++){lcd_wdat(buff1[i]+0x30);delay(5);}}}void main(){lcd_init();set_DS1302();while(1){get_data();dispaly();}}。

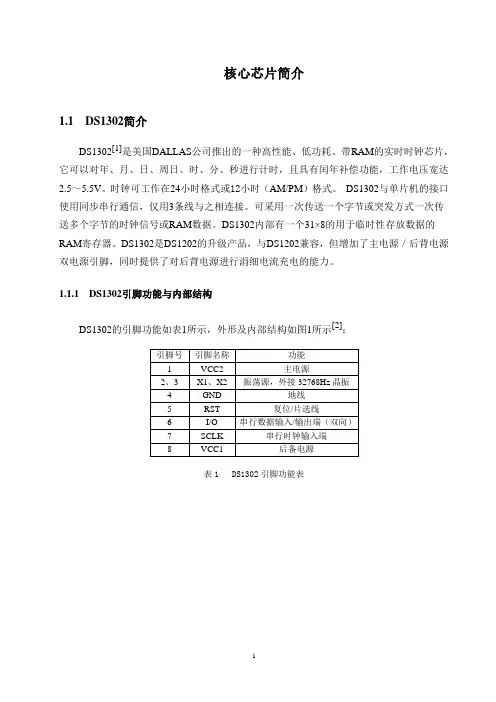

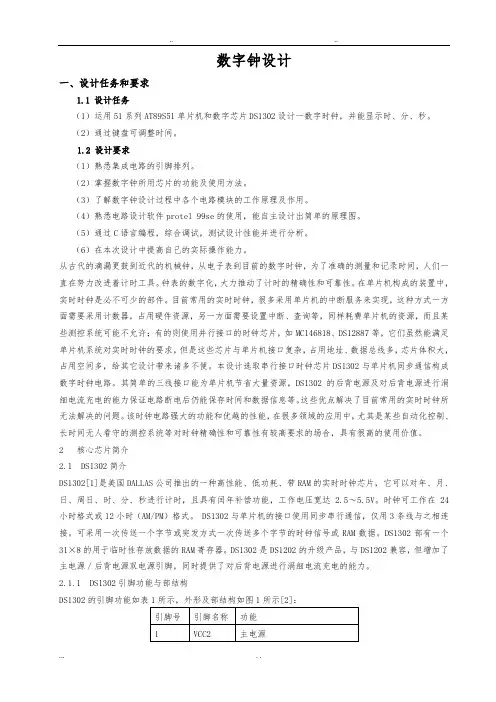

核心芯片简介1.1 DS1302简介DS1302[1]是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟芯片，它可以对年、月、日、周日、时、分、秒进行计时，且具有闰年补偿功能，工作电压宽达2.5～5.5V。

时钟可工作在24小时格式或12小时（AM/PM）格式。

DS1302与单片机的接口使用同步串行通信，仅用3条线与之相连接。

可采用一次传送一个字节或突发方式一次传送多个字节的时钟信号或RAM数据。

DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。

DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源／后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。

1.1.1 DS1302引脚功能与内部结构DS1302的引脚功能如表1所示，外形及内部结构如图1所示[2]：表1 DS1302引脚功能表图1 DS1302管脚图及内部结构图1.1.2 DS1302的控制字DS1302的控制字节如图2所示：7 6 5 4 3 2 1 0图2 DS1302控制字节的含义控制字节的最高有效位（位7）必须是逻辑1，如果它为0，则不能把数据写入到DS1302中。

位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位（位0）如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

1.1.3 DS1302的复位引脚通过把RST 输入驱动置高电平来启动所有的数据传送。

RST 输入有两种功能：首先，RST 接通控制逻辑，允许地址／命令序列送入移位寄存器；其次，RST 提供了终止单字节或多字节数据的传送手段。

当RST 为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。

如果在传送过程中置RST 为低电平，则会终止此次数据传送，并且I/O 引脚变为高阻态。

上电运行时，在Vcc≥2.5V 之前，RST 必须保持低电平。

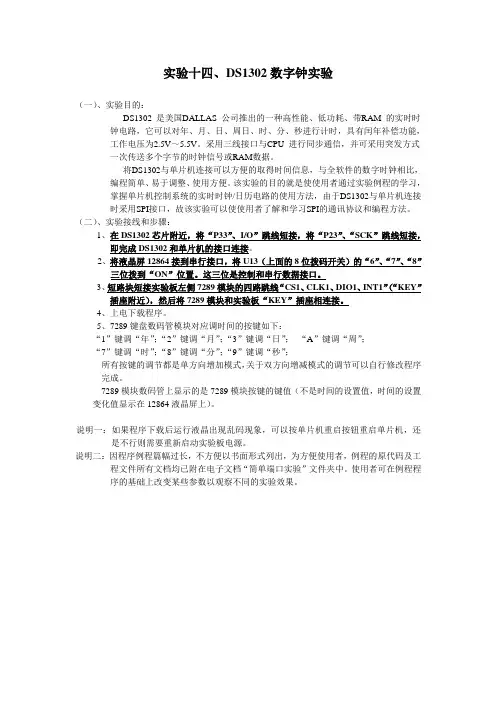

实验十四、DS1302数字钟实验（一）、实验目的：DS1302 是美国DALLAS 公司推出的一种高性能、低功耗、带RAM 的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。
