PCB-Fabrication-印刷电路板制造流程

PCB 工艺流程与 FPC 制作流程现代电子产品中常见的 PCB（Printed Circuit Board，印刷电路板）和 FPC （Flexible Printed Circuit，柔性印刷电路板）在电子行业扮演着重要的角色，它们是电子设备中连接各种电子器件的基础。

本文将介绍 PCB 和 FPC 的制作流程，以及它们在电子制造中的重要性。

PCB 制作流程PCB 制作流程是一个复杂的工艺过程，主要包括原材料准备、电路设计、印刷、化学蚀刻、表面处理、成品检验等多个步骤。

1. 原材料准备PCB 的制作需要基板材料（通常为玻璃纤维覆铜板）、印刷墨水、蚀刻液等。

不同的 PCB 需要选择不同的材料，如高频 PCB 需要选用特殊的材料。

2. 电路设计根据电子设备的要求设计 PCB 的布局和走线，确定元件的位置和连接方式。

设计师需要使用 CAD 软件进行设计，并生成 Gerber 文件用于后续加工。

3. 印刷在基板上印刷电路图案，通常采用光绘技术，通过光刻胶和光罩形成电路图案。

4. 化学蚀刻将已经印刷好的基板放入蚀刻液中，使得未被光刻胶覆盖的铜层被蚀刻掉，形成电路连接。

5. 表面处理对 PCB 进行防腐蚀处理，常用的方法包括 OSP、HASL、金属化等。

6. 成品检验对制作好的 PCB 进行电气测试、外观检查等，确保质量符合要求。

FPC 制作流程FPC 是一种灵活的电路板，适用于对柔性要求较高的场合，如手机、平板电脑等。

FPC 制作流程相比 PCB 略有不同，主要包括基材选择、蚀刻、排线、覆盖层等步骤。

1. 基材选择FPC 的基材通常使用聚酯薄膜或聚酰亚胺薄膜，这些基材具有良好的柔软性和耐高温性。

2. 蚀刻蚀刻是将基材上覆盖的导电铜箔蚀刻掉，形成电路图案。

蚀刻过程需要控制好蚀刻液的浓度和温度。

3. 排线对蚀刻好的基材进行排线，通常采用导电胶或导电银浆进行排线，连接各个电路点。

4. 覆盖层为了保护电路，对 FPC 进行覆盖层处理，采用覆盖层膜或喷涂的方式。

PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。

2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。

3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。

现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。

4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。

用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，可以好用取暖器使表面加温以加强粘连效果。

张贴好后就可以进行腐蚀。

5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。

制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。

取一块与图纸大小相当的光敏板，撕去爱护膜。

用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。

操作娴熟后，可制出精度达0.1mm的走线。

目前市售的“预涂布感光敷铜板”价格还比较高。

6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。

印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。

在原理图中标注电子元件的符号和相应的连接线路。

2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。

布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。

3.简化原理图：将原理图简化成PCB制作时所需的简化图形。

对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。

4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。

PCB图形包括电路板的轨道、焊盘、孔洞等。

5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。

6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。

制作出带有铜层的PCB板材。

7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。

孔洞用于安装元件和实现电路的连接。

8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。

9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。

10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。

11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。

12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。

13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。

14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。

15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。

16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。

PCB生产流程1. 简介PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，用于导电、支持和连接电子组件。

PCB生产流程是制造PCB的全过程，包括设计、加工、组装和测试等环节。

本文将介绍常见的PCB生产流程。

2. 设计阶段PCB设计是整个生产流程的第一步，它包括以下几个主要步骤：2.1. 器件选择和电路设计根据产品的需求，选择适合的器件，并进行电路设计。

在选择器件时，需考虑功能、性能、成本和供应等因素。

2.2. 布局设计将器件布局在PCB上，并考虑布线、散热和EMI（电磁干扰）等因素。

在布局设计中，需要遵循电气和物理规则。

2.3. 线路走线根据电路图，进行线路走线设计。

在走线时，需要考虑信号完整性、功率分配和EMI等因素。

3. 制造阶段制造阶段是将PCB设计文件转化为实际PCB的过程，主要包括以下几个步骤：3.1. 制板图设计将PCB设计文件转换为制板图，包括PCB的布局、走线和器件安装位置等信息。

制板图将用于制造PCB的加工过程。

3.2. 印制板材料选择根据设计要求，选择适合的印制板材料。

常见的印制板材料包括FR-4、CEM-1和铝基板等。

3.3. 制定工艺参数根据制造要求，制定PCB的加工工艺参数。

工艺参数包括板厚、孔径、线宽线距、焊盘和阻抗等。

3.4. 钻孔根据制板图中的孔径信息，在PCB上钻孔。

钻孔是制造PCB的重要工艺步骤，影响PCB的质量和性能。

3.5. 蚀刻使用化学方法将不需要的铜层从PCB上腐蚀掉，形成所需的电路图案。

蚀刻是制造PCB的核心步骤之一。

3.6. 钻插件在蚀刻后，使用钻孔机将PCB上的孔径扩大，以便安装器件。

钻插件步骤还包括涂焊膏和贴焊网等操作。

3.7. 焊接将器件焊接到PCB上，形成完整的电路连接。

焊接可以采用手工焊接、波峰焊接或表面贴装技术。

3.8. 表面处理对焊接完成的PCB进行表面处理，以提高电气性能和耐腐蚀性。

常见的表面处理方法包括热浸锡、喷镍金和喷镀锡等。

pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。

工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。

设计完成后，生成电路板的Gerber文件。

2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。

还需要准备铜箔，用于制作电路路径。

3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。

这些膜被用于将图案转移到铜箔上。

4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。

腐蚀后，剩余的光刻膜会被去除。

5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。

每个层次都包含电路路径。

6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。

钻孔位置是根据设计要求准确控制的。

7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。

8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。

这个步骤定义了最终的电路路径。

9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。

10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。

11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。

12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。

不合格的电路板将被修复或丢弃。

13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。

14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。

15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。

印刷电路板流程介绍印刷电路板（Printed Circuit Board，PCB）是现代电子产品中不可或缺的部分，它是电子元器件的支持体和连接载体。

在制造印刷电路板的过程中，需要经过一系列的步骤，包括设计、制造、组装和测试。

下面将详细介绍印刷电路板的制造流程。

一、设计阶段在制造印刷电路板之前，首先需要进行电路设计和布局设计。

电路设计是确定电路功能和连接关系的过程，通常使用电子设计自动化（EDA）软件完成。

布局设计是将电路封装放置到板子上并确定其相对位置和连接的过程。

设计阶段的主要目标是确保电路的稳定性、可靠性和良好的信号传导。

二、原材料准备在制造印刷电路板之前，需要准备好一系列原材料。

主要的原材料包括基底材料、导电材料和封装材料。

基底材料是电路板的骨架，通常使用纸基、玻璃纤维布基或陶瓷基。

导电材料主要是铜箔，它被镀在基底材料的表面，并形成电路的导电部分。

封装材料是用于保护电路和进行焊接的材料，通常使用阻焊膜和覆铜膜。

三、图形制作四、印制制作印制制作是将图形转移至基底材料上的过程。

首先，在基底材料上涂敷感光胶，然后利用紫外线曝光机将感光胶进行曝光，使得胶层局部固化。

然后，经过显影处理，去除没有固化的部分，得到印有图形的基板。

接下来，利用电镀技术，在裸露的铜箔上镀一层金属，以增加导电性。

最后，通过蚀刻，将多余的铜箔腐蚀掉，得到最终的印制电路板。

五、组装和焊接在印制电路板制造好后，需要将电子元器件组装到电路板上，并进行焊接。

组装过程包括将元器件插入到印刷电路板的穿孔或表面贴装位置上。

然后，通过焊接技术，将元器件与印制电路板连接起来，确保信号的传输和电路的正常工作。

常见的焊接方式包括手工焊接、波峰焊接和表面贴装焊接。

六、测试与调试在完成组装和焊接后，需要对印制电路板进行测试和调试。

测试的目的是检查电路的连接性、电气特性和可靠性。

根据需要，可以通过测试设备进行功能测试、电气测试、可靠性测试和环境适应性测试。

印刷电路板的制作过程我们来看一下印刷电路板是如何制作的，以四层为例。

四层PCB板制作过程：1.化学清洗—【Chemical Clean】为得到良好质量的蚀刻图形，就要确保抗蚀层与基板表面牢固的结合，要求基板表面无氧化层、油污、灰尘、指印以及其他的污物。

因此在涂布抗蚀层前首先要对板进行表面清洗并使铜箔表面达到一定的粗化层度。

内层板材：开始做四层板，内层（第二层和第三层）是必须先做的。

内层板材是由玻璃纤维和环氧树脂基复合在上下表面的铜薄板。

2.裁板压膜—【Cut Sheet Dry Film Lamination】涂光刻胶：为了在内层板材作出我们需要的形状，我们首先在内层板材上贴上干膜（光刻胶，光致抗蚀剂）。

干膜是由聚酯簿膜，光致抗蚀膜及聚乙烯保护膜三部分组成的。

贴膜时，先从干膜上剥下聚乙烯保护膜，然后在加热加压的条件下将干膜粘贴在铜面上。

3.曝光和显影-【Image Expose】【Image Develop】曝光：在紫外光的照射下，光引发剂吸收了光能分解成游离基，游离基再引发光聚合单体产生聚合交联反应，反应后形成不溶于稀碱溶液的高分子结构。

聚合反应还要持续一段时间，为保证工艺的稳定性，曝光后不要立即撕去聚酯膜，应停留15分钟以上，以时聚合反应继续进行，显影前撕去聚酯膜。

显影：感光膜中未曝光部分的活性基团与稀碱溶液反应生产可溶性物质而溶解下来，留下已感光交联固化的图形部分。

4.蚀刻-【Copper Etch】在挠性印制板或印制板的生产过程中，以化学反应方法将不要部分的铜箔予以去除，使之形成所需的回路图形，光刻胶下方的铜是被保留下来不受蚀刻的影响的。

5.去膜，蚀后冲孔，AOI检查，氧化Strip Resist】【Post Etch Punch】【AOI Inspection】【Oxide】去膜的目的是清除蚀刻后板面留存的抗蚀层使下面的铜箔暴露出来。

“膜渣”过滤以及废液回收则须妥善处理。

如果去膜后的水洗能完全清洗干净，则可以考虑不做酸洗。

PCB(印刷电路板)制造过程和工艺详解pcb（印刷电路板）的原料是玻璃纤维，这种材料我们在日常生活中出处可见，比如防火布、防火毡的核心就是玻璃纤维，玻璃纤维很容易和树脂相结合，我们把结构紧密、强度高的玻纤布浸入树脂中，硬化就得到了隔热绝缘、不易弯曲的pcb基板了--如果把pcb板折断，边缘是发白分层，足以证明材质为树脂玻纤。

光是绝缘板我们不可能传递电信号，于是需要在表面覆铜。

所以我们把pcb板也称之为覆铜基板。

在工厂里，常见覆铜基板的代号是fr-4，这个在各家板卡厂商里面一般没有区别，所以我们可以认为大家都处于同一起跑线上，当然，如果是高频板卡，最好用成本较高的覆铜箔聚四氟乙烯玻璃布层压板。

覆铜工艺很简单，一般可以用压延与电解的办法制造，所谓压延就是将高纯度（>99.98％）的铜用碾压法贴在pcb基板上--因为环氧树脂与铜箔有极好的粘合性，铜箔的附着强度和工作温度较高，可以在260℃的熔锡中浸焊而无起泡。

这个过程颇像擀饺子皮，最薄可以小于1mil（工业单位：密耳，即千分之一英寸，相当于0.0254mm）。

如果饺子皮这么薄的话，下锅肯定漏馅！所谓电解铜这个在初中化学已经学过，cuso4电解液能不断制造一层层的"铜箔"，这样容易控制厚度，时间越长铜箔越厚！通常厂里对铜箔的厚度有很严格的要求，一般在0.3mil和3mil之间，有专用的铜箔厚度测试仪检验其品质。

像古老的收音机和业余爱好者用的pcb上覆铜特别厚，比起电脑板卡工厂里品质差了很远。

控制铜箔的薄度主要是基于两个理由：一个是均匀的铜箔可以有非常均匀的电阻温度系数，介电常数低，这样能让信号传输损失更小，这和电容要求不同，电容要求介电常数高，这样才能在有限体积下容纳更高的容量，电阻为什么比电容个头要小，归根结底是介电常数高啊！其次，薄铜箔通过大电流情况下温升较小，这对于散热和元件寿命都是有很大好处的，数字集成电路中铜线宽度最好小于0.3cm也是这个道理。

PCB生产工艺流程PCB（Printed Circuit Board）是电子产品的重要组成部分，它通过连接电子元器件，实现电路的功能。

PCB的生产工艺流程如下：1. 设计布图：首先，需要根据电路的设计要求，制定PCB的布图。

这一过程通常由专业的电路设计师完成，他们会根据产品的需求设计出符合要求的PCB布局图。

2. 制作底板：底板是PCB的基础材料，通常由玻璃纤维材料和树脂复合而成。

制作底板的过程包括将树脂和玻璃纤维材料预先混合，然后通过压制或注塑成型。

3. 制作铜箔层：在底板上覆盖一层铜箔，然后通过化学蚀刻或机械去除部分铜箔，形成需要的电路图案。

4. 激光孔洞定位：通过激光机器进行孔洞的定位，以便后续插入元件。

5. 印刷绝缘层：在PCB上喷涂或印刷绝缘层，以保护铜箔层，同时也作为电路图案的底板。

6. 插装元件：将电子元件插入到PCB的预留孔洞中，通常通过自动插装机器完成。

7. 焊接元件：通过波峰焊接或热风烙铁对插装的元件进行焊接，确保其与PCB的连接牢固。

8. 贴装元件：将表面贴装元器件焊接到PCB表面，通常通过贴片机完成。

9. 喷涂保护层：为了保护PCB和元器件，通常需要在PCB表面喷涂一层保护层。

10. 测试验证：进行电气测试和功能验证，确保PCB电路的正常工作。

11. 包装出厂：最终将PCB进行包装，准备出厂。

通过以上的工艺流程，PCB生产便完成了。

这些工艺步骤需要特殊的设备和专业的操作技能，确保PCB的质量和稳定性。

PCB（Printed Circuit Board）是一种基于印刷技术制作电路板，它主要包括导电图形和钻孔，将PCB上的电子元件连接起来，形成一个完整的电路系统。

PCB在电子产品中被广泛应用，包括手机、平板电脑、电视机、冰箱、空调、汽车等各种电子设备。

PCB的生产工艺流程经历了多年的发展和改进，现代PCB生产工艺流程已经非常成熟，并且涉及到多个工序和精细的技术。

下面将进一步介绍PCB的生产工艺流程的相关内容。

印制电路板的制造流程印制电路板（Printed Circuit Board，简称PCB）作为现代电子设备的核心组成部分之一，其制造流程经历了多个环节和机械操作。

下面我将详细介绍印制电路板的制造流程，以帮助您了解其过程。

1. 设计制图：首先，根据电路设计的要求，使用电子设计自动化软件绘制电路图。

电路图包括了元器件布局、线路连接、引脚分配等信息。

2. 制作印刷电路板：将设计图转换成物理印制电路板。

这个过程由以下几步组成：a. 基材选择：选择适合的基材，如玻璃纤维布覆铜板（FR-4）。

b. 清洁处理：对基材进行表面处理，去除污垢和氧化物。

c. 软板制造：将铜箔与基材层压在一起，使用高温和压力固化。

d. 图案制作：将设计图图案转移到铜箔的表面，通常通过化学腐蚀或物理蚀刻实现。

e. 钻孔：根据设计要求，在适当位置钻孔，以便安装元器件。

f. 电镀：通过电化学过程，在印刷电路板的金属表面形成薄膜，以增强电导性。

g. 焊盘制作：在需要焊接元器件的位置上，将铜箔镀上一层锡。

h. 色谱制图：在电路板上涂覆一层光敏膜。

i. 图形暴光：通过光照处理，使得光敏膜只在需要的区域保留。

j. 蚀刻：使用化学溶液，将光敏膜未覆盖的铜蚀刻掉。

k. 清洁：清洗掉蚀刻过程中产生的化学物质和残留物。

3. 元器件安装：将各种元器件，如电阻、电容、集成电路等，根据设计要求精确地安装到对应位置上。

这一过程可以通过机器自动化进行，也可以手工完成。

4. 焊接：根据设计要求，将元器件与印制电路板之间的连接通过焊接完成。

使用焊锡和热量，将元器件与印制电路板的焊盘连接。

5. 测试与质检：对已制造完成的印制电路板进行全面的功能测试和质量检查。

这涉及到电气性能测试、连通性测试、外观检查等。

6. 包装和交货：将通过测试和检查的印制电路板进行合适的包装，并准备交付给客户或下一阶段的生产。

这是印制电路板的制造流程的基本步骤。

每个步骤都需要精确、细致的操作，以确保电路板的高质量和稳定性。

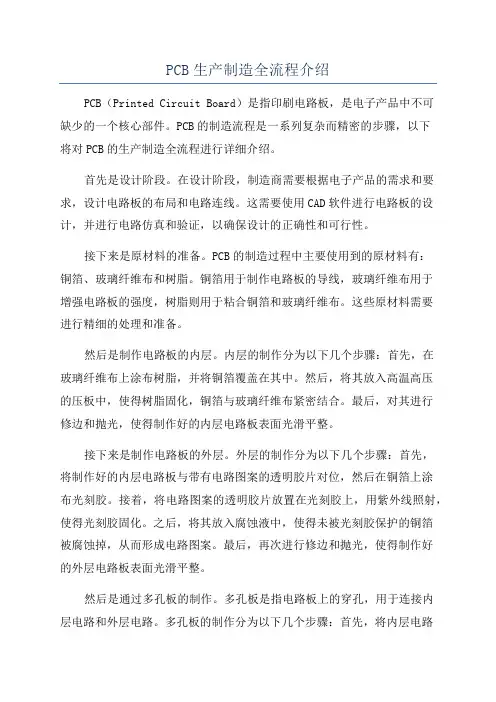

PCB生产制造全流程介绍PCB（Printed Circuit Board）是指印刷电路板，是电子产品中不可缺少的一个核心部件。

PCB的制造流程是一系列复杂而精密的步骤，以下将对PCB的生产制造全流程进行详细介绍。

首先是设计阶段。

在设计阶段，制造商需要根据电子产品的需求和要求，设计电路板的布局和电路连线。

这需要使用CAD软件进行电路板的设计，并进行电路仿真和验证，以确保设计的正确性和可行性。

接下来是原材料的准备。

PCB的制造过程中主要使用到的原材料有：铜箔、玻璃纤维布和树脂。

铜箔用于制作电路板的导线，玻璃纤维布用于增强电路板的强度，树脂则用于粘合铜箔和玻璃纤维布。

这些原材料需要进行精细的处理和准备。

然后是制作电路板的内层。

内层的制作分为以下几个步骤：首先，在玻璃纤维布上涂布树脂，并将铜箔覆盖在其中。

然后，将其放入高温高压的压板中，使得树脂固化，铜箔与玻璃纤维布紧密结合。

最后，对其进行修边和抛光，使得制作好的内层电路板表面光滑平整。

接下来是制作电路板的外层。

外层的制作分为以下几个步骤：首先，将制作好的内层电路板与带有电路图案的透明胶片对位，然后在铜箔上涂布光刻胶。

接着，将电路图案的透明胶片放置在光刻胶上，用紫外线照射，使得光刻胶固化。

之后，将其放入腐蚀液中，使得未被光刻胶保护的铜箔被腐蚀掉，从而形成电路图案。

最后，再次进行修边和抛光，使得制作好的外层电路板表面光滑平整。

然后是通过多孔板的制作。

多孔板是指电路板上的穿孔，用于连接内层电路和外层电路。

多孔板的制作分为以下几个步骤：首先，将内层电路板与带有孔位信息的透明胶片对位，然后通过钻孔机进行钻孔。

接着，将钻孔的位置涂布导电涂料，使得多孔板形成导电通路。

最后，进行清洗和检查，确保多孔板的质量和性能。

最后是电路板的组装和测试。

在组装阶段，制造商需要将电子元件焊接到PCB上，并通过贴片和插件的方式完成。

然后，对焊接好的电路板进行自动化和手工的测试，以确保电路板的功能正常和稳定。

PCB板制作生产流程：印刷电路板—内层线路—压合—钻孔—镀通孔（一次铜）—外层线路（二次铜）—防焊绿漆—文字印刷—接点加工—成型切割—终检包装。

印刷电路板在电子装配中，印刷电路板（Printed Circuit Boards）是个关键零件。

它搭载其他的电子零件并连通电路，以提供一个安稳的电路工作环境。

如以其上电路配置的情形可概分为三类：∙单面板：将提供零件连接的金属线路布置于绝缘的基板材料上，该基板同时也是安装零件的支撑载具。

∙双面板：当单面的电路不足以提供电子零件连接需求时，便可将电路布置于基板的两面，并在板上布建通孔电路以连通板面两侧电路。

∙多层板：在较复杂的应用需求时，电路可以被布置成多层的结构并压合在一起，并在层间布建通孔电路连通各层电路。

内层线路铜箔基板先裁切成适合加工生产的尺寸大小。

基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理，再以适当的温度及压力将干膜光阻密合贴附其上。

将贴好干膜光阻的基板送入紫外线曝光机中曝光，光阻在底片透光区域受紫外线照射后会产生聚合反应（该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂），而将底片上的线路影像移转到板面干膜光阻上。

撕去膜面上的保护胶膜后，先以碳酸钠水溶液将膜面上未受光照的区域显影去除，再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除，形成线路。

最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。

对于六层（含）以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。

压合完成后的内层线路板须以玻璃纤维树脂胶片与外层线路铜箔黏合。

在压合前，内层板需先经黑(氧)化处理，使铜面钝化增加绝缘性；并使内层线路的铜面粗化以便能和胶片产生良好的黏合性能。

叠合时先将六层线路﹝含﹞以上的内层线路板用铆钉机成对的铆合。

再用盛盘将其整齐叠放于镜面钢板之间，送入真空压合机中以适当之温度及压力使胶片硬化黏合。

压合后的电路板以Ｘ光自动定位钻靶机钻出靶孔做为内外层线路对位的基准孔。

印刷电路板的制作工艺流程简介1. 设计原理图和布局：首先，设计师需要根据电路的功能需求和尺寸要求，绘制出原理图和 PCB 布局图，并确定元器件的安装位置和连接方式。

2. 制作光阴版：将设计好的 PCB 布局图通过光阴版在铜箔基板上转移出图案。

这一步通常需要使用光刻技术，并在光阴版上覆盖一层光敏胶。

3. 酸蚀铜箔：利用化学蚀刻方法，将 PCB 基板上未被光阴版覆盖的铜箔部分蚀除，留下设计好的电路布线图案。

4. 打孔：通过机械或激光打孔技术，在 PCB 基板上钻孔，以便安装元器件和进行电路连接。

5. 贴膜：将 PCB 表面涂覆一层保护膜，以防止电路板被污染、氧化或受到机械损伤。

6. 焊接元器件：使用自动化设备或手工将各种元器件焊接到 PCB 上，并进行必要的测试和调试。

7. 测试验证：通过加电测试、连通性测试等手段，对制作好的 PCB 进行功能性和可靠性的验证。

以上是印刷电路板制作的主要工艺流程，其中不同工艺环节需要使用专业的设备和技术，并且需要严格按照制定的标准和规范进行操作，以保证最终产品的质量和性能。

印刷电路板（PCB）作为电子产品的核心组成部分，在现代科技和工业领域中起着至关重要的作用。

其制作工艺流程的精细和复杂程度直接影响到电子产品的性能、可靠性和成本。

下面我们将继续讨论 PCB 制作的其他关键步骤和相关内容，全面了解 PCB 的制作工艺。

8. 成品加工：在焊接元器件之后，PCB 还需要进行成品加工，包括修边、整平、加工外框、清洁等工序，以确保 PCB 的外观整洁、尺寸精准。

9. 表面处理：PCB 的表面处理非常重要，目的是为了提高 PCB 的耐腐蚀性、可焊性和连接性。

常见的表面处理方法包括热浸锡、喷锡、化学镍金、喷镀银等，不同的表面处理方式适用于不同的应用场景和要求。

10. 印刷：如果 PCB 需要印刷标识、文字或图案等，还需要进行丝网印刷或喷墨印刷等工艺，以便于识别和管理。

11. 质量检测：在 PCB 制作的整个过程中，质量检测是至关重要的一环。

pcb制造流程PCB（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它是电子元器件的载体和连接器。

PCB制造流程是一个复杂的过程，包括设计、原材料采购、材料准备、制造和最终测试等多个环节。

下面我将详细介绍一下PCB制造的主要流程。

首先，PCB制造的第一步是设计。

设计师根据电路原理图和产品要求，使用电脑辅助设计（CAD）软件绘制PCB的布线图，确定元器件的位置和连线规则。

设计完成后，需要对布线进行检查和修改，确保电路的稳定性和可靠性。

接下来，是原材料采购。

PCB制造需要使用多种原材料，包括基板、覆铜箔、化学品和耐热胶等。

制造厂商会根据设计需求，与供应商合作购买合适的原材料。

为了确保质量和供应的可靠性，制造厂商通常会选择与供应商建立长期合作关系。

第三步是材料准备。

在PCB制造中，需要对原材料进行预处理，以确保其符合制造要求。

首先，基板（通常是由玻璃纤维和环氧树脂组成）需要经过切割、角磨和表面处理等阶段。

覆铜箔需要进行切割、去除氧化层和表面粗抛光等处理。

其他材料如化学品和耐热胶也需要进行相应的准备工作。

然后，是制造过程。

这是PCB制造的核心环节，主要包括以下几个步骤：底铜蚀刻、焊盘制造、板间层压、多层铜箔压制和钻孔、金手指沉金和丝印等。

这些步骤需要严格控制温度、湿度和时间等参数，确保整个制造过程的质量。

最后，是最终测试。

制造完成的PCB需要经过严格的测试和检验，确保其质量达到设计要求。

常见的测试方法包括电气测试、高压测试和环境适应性测试等。

只有通过了测试并符合标准的PCB才能交付下一阶段的组装和生产。

总结起来，PCB制造是一个高度精细和复杂的过程，需要设计师、原材料供应商和制造厂商等多方的合作和协调。

制造流程包括设计、原材料采购、材料准备、制造和最终测试等多个环节。

每个环节都需要严格按照要求和标准进行操作，以确保PCB的质量和可靠性。

随着科技的不断发展，PCB制造技术也在不断演进和改进，未来将更加高效和智能化。

PCB的制作总流程PCB（Printed Circuit Board，印刷电路板）是电子装置中不可或缺的组成部分，它承载着电子器件、连接线路和电气信号的传输。

PCB制作的总流程涵盖了设计、布局、刻蚀、钻孔、插入元器件、焊接和测试等多个步骤。

下面将对其进行详细阐述。

第一步：电路设计第二步：布局设计布局设计是将电路设计映射到实际物理空间的过程，决定了电路板的尺寸、层数、组件位置和连接线路的走向。

在布局设计时需要考虑电子元件的散热、信号干扰和电源分配等问题。

第三步：制作印刷背景制作印刷背景是PCB制作的基础工序。

首先，将背景材料（一般为玻璃纤维布基质）剪切到所需尺寸，将其清洗干净并涂上薄膜。

然后，将电路图像传输到背景上，并使用UV光照曝光。

接下来，用化学溶剂去除光刻膜。

第四步：刻蚀刻蚀是制作PCB的重要工序之一、在这一步骤中，将刻蚀膜覆盖在印刷背景的金属箔上，并使用化学溶液将未被膜覆盖的部分溶解掉。

这样，金属箔上就形成了电路图案。

第五步：钻孔钻孔是为了在PCB上形成焊接孔和固定孔等。

使用数控钻床在PCB上钻孔，钻孔直径和位置需要准确地与电路图设计相匹配。

第六步：插入元器件在PCB上插入元器件是制造电子设备的关键步骤。

根据设计要求和元器件的尺寸，将元器件插入对应位置的焊接孔中。

第七步：焊接焊接是将元器件固定在PCB上的过程。

常用的焊接方法有手动焊接和热风炉焊接。

手动焊接是通过手持焊锡丝和电烙铁来完成焊接，热风炉焊接则是通过热风对焊点加热使焊料熔化。

第八步：测试在PCB制作完成后，需要进行电气性能的测试。

测试可以通过使用专业测试设备或者简单的电子测试工具（如万用表）来进行。

目的是确保PCB上的电路、元器件和连接线路都符合设计要求。

以上就是PCB制作的总流程，从电路设计到最终的测试。

制作一个PCB需要经过严谨的规划和精确的执行。

通过每个步骤的仔细操作和质量控制，可以制作出符合要求的高质量PCB。

PCB加工生产的流程PCB（Printed Circuit Board，印刷电路板）加工生产的流程一般包括以下几个主要步骤：设计、布局、制造、组装和测试。

1.设计：PCB加工的第一步是设计电路原理图和PCB布局。

在此阶段，设计师使用CAD软件创建电路原理图，并将其转化为PCB布局。

选择布局时需要考虑电子元件的放置、连接方式以及电子元件之间的电路连接路径。

2.布局：在布局阶段，设计师会将电子元件放置在PCB上，根据电路原理图要求进行布线。

布局的目标是确保元件之间的路径尽可能短，减少信号干扰。

此外，还需要注意元件之间的间距和PCB的尺寸。

3.制造：制造PCB的过程通常包括以下几个步骤：a.原料准备：选择适合的基板材料，如玻璃纤维、陶瓷等，并裁剪成所需的尺寸。

b.在基板上涂覆铜箔：在基板上涂覆一层铜箔，通常通过热压或化学沉积的方式进行。

c.光刻：将电路图案通过光刻技术转移到铜箔表面。

首先，在铜箔上涂敷感光胶，然后使用光刻机将电路图案转移到感光胶上。

d.蚀刻：通过化学反应将未涂覆感光胶的铜箔部分蚀刻掉。

这样，只有电路图案上有感光胶的地方保留下来。

e.钻孔：使用数控钻床在PCB上钻孔，以便安装电子元件。

f.电镀：通过电化学方法，在已蚀刻的铜箔上电镀一层保护性金属，如金或锡。

g.切割：将整个板子分割成所需的尺寸。

4.组装：组装阶段将电子元件安装到PCB上。

这需要采用适当的技术和设备将元件焊接到PCB上。

常用的技术有手工焊接、表面贴装技术（SMT）和波峰焊接。

5.测试：在PCB加工的最后阶段，需要对电路板进行功能测试和质量检查，以确保电子元件正确安装且电路功能正常。

常见的测试方法包括电气测试、X光检测和功能测试。

总之，PCB加工生产的流程是一个复杂的过程，需要进行设计、布局、制造、组装和测试等多个环节。

每个环节都需要细致的操作和质量控制，以确保最终制造出的PCB质量可靠、功能稳定。
