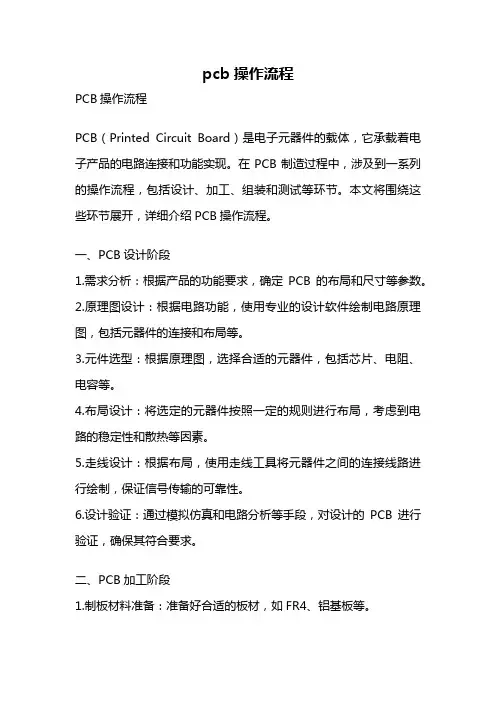

pcb操作流程PCB操作流程PCB（Printed Circuit Board）是电子元器件的载体，它承载着电子产品的电路连接和功能实现。

在PCB制造过程中，涉及到一系列的操作流程，包括设计、加工、组装和测试等环节。

本文将围绕这些环节展开，详细介绍PCB操作流程。

一、PCB设计阶段1.需求分析：根据产品的功能要求，确定PCB的布局和尺寸等参数。

2.原理图设计：根据电路功能，使用专业的设计软件绘制电路原理图，包括元器件的连接和布局等。

3.元件选型：根据原理图，选择合适的元器件，包括芯片、电阻、电容等。

4.布局设计：将选定的元器件按照一定的规则进行布局，考虑到电路的稳定性和散热等因素。

5.走线设计：根据布局，使用走线工具将元器件之间的连接线路进行绘制，保证信号传输的可靠性。

6.设计验证：通过模拟仿真和电路分析等手段，对设计的PCB进行验证，确保其符合要求。

二、PCB加工阶段1.制板材料准备：准备好合适的板材，如FR4、铝基板等。

2.铜箔制备：将铜箔覆盖在板材上，形成导电层。

3.光刻：根据PCB设计文件，使用光刻机将光刻胶涂覆在铜箔上，然后通过曝光和显影等步骤，形成光刻图案。

4.蚀刻：将光刻后的板材放入蚀刻机中，通过腐蚀剂溶解掉未被光刻胶保护的铜箔，形成电路图案。

5.钻孔：使用钻床将PCB板上需要插入元器件引脚的孔进行钻孔处理。

6.金属化处理：在钻孔后，通过化学方法在孔内镀上一层金属，以增加导电性能。

7.焊盘涂覆：在需要焊接元器件的位置涂覆上焊盘，以提供焊接的接触面。

8.丝印：在PCB板上印上标识、元器件位置等信息，方便组装和维修。

三、PCB组装阶段1.元器件采购：根据设计需求，采购合适的元器件，包括芯片、电阻、电容等。

2.贴片：使用贴片机将小尺寸的元器件按照设计要求，精确地贴在PCB板上。

3.插件：将大尺寸或特殊形状的元器件通过手工或插件机等方式插入到PCB板上。

4.焊接：使用焊接设备，将元器件与PCB板上的焊盘进行焊接，确保连接可靠。

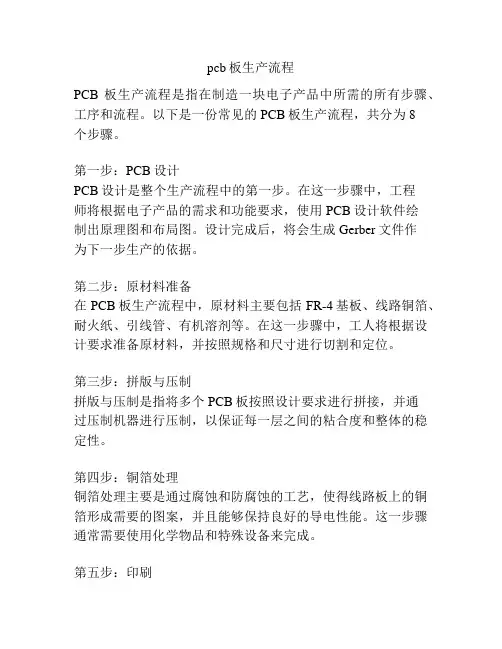

pcb板生产流程PCB板生产流程是指在制造一块电子产品中所需的所有步骤、工序和流程。

以下是一份常见的PCB板生产流程，共分为8个步骤。

第一步：PCB设计PCB设计是整个生产流程中的第一步。

在这一步骤中，工程师将根据电子产品的需求和功能要求，使用PCB设计软件绘制出原理图和布局图。

设计完成后，将会生成Gerber文件作为下一步生产的依据。

第二步：原材料准备在PCB板生产流程中，原材料主要包括FR-4基板、线路铜箔、耐火纸、引线管、有机溶剂等。

在这一步骤中，工人将根据设计要求准备原材料，并按照规格和尺寸进行切割和定位。

第三步：拼版与压制拼版与压制是指将多个PCB板按照设计要求进行拼接，并通过压制机器进行压制，以保证每一层之间的粘合度和整体的稳定性。

第四步：铜箔处理铜箔处理主要是通过腐蚀和防腐蚀的工艺，使得线路板上的铜箔形成需要的图案，并且能够保持良好的导电性能。

这一步骤通常需要使用化学物品和特殊设备来完成。

第五步：印刷印刷是将PCB板上的线路进行印刷，以使它们可见并且能够达到预期的导电效果。

在这一步骤中，工人会使用特殊的印刷设备和油墨材料来完成印刷。

第六步：外层处理外层处理是指对整个PCB板进行表面处理以保护铜箔层和印刷层，通常使用覆盖层来覆盖整个PCB板表面。

这一步骤可以防止铜箔氧化、腐蚀和磨损，从而提高整个PCB板的使用寿命和性能。

第七步：钻孔与插孔钻孔与插孔是将PCB板上的钻孔和插孔进行打孔和定位，以方便后续的元器件安装和连接。

这一步骤通常使用钻床和其他特殊设备来完成。

第八步：元器件安装与焊接元器件安装是将电子产品所需的各个元器件安装到PCB板上的特定位置。

安装完成后，使用焊接设备进行焊接，以保证元器件与PCB板之间的稳固连接。

这一步骤通常需要工程师和技术人员共同完成。

总结起来，PCB板生产流程包括PCB设计、原材料准备、拼版与压制、铜箔处理、印刷、外层处理、钻孔与插孔以及元器件安装与焊接等8个步骤。

2023-11-08•pcb制作概述•pcb设计•pcb制作的前期准备•pcb制作过程•pcb制作完成后的处理目•pcb制作中的注意事项及常见问题•pcb制作的发展趋势及未来展望录01 pcb制作概述pcb基本概念Printed Circuit BoardPCB是印刷电路板，是一种用于将电子器件连接在一起的基板，通常由绝缘材料制成。

电路板组成PCB通常由导电层、绝缘层和支撑层组成，其中导电层用于传输电信号，绝缘层用于隔离导电层，支撑层则用于支撑整个电路板。

设计电路图制作裸板光绘与刻板将铜箔粘贴在绝缘材料上，形成导电层。

使用光绘机将电路图绘制在铜箔上，形成电路图形。

03pcb制作流程简介02 01根据产品需求，使用EDA设计软件绘制电路图。

通过蚀刻工艺将不需要的铜箔去除，形成所需的电路图形。

蚀刻与去膜在电路导线上沉积一层锡/金，以提高导电性能和耐腐蚀性。

沉锡/金在电路板上涂抹阻焊剂，以防止焊接时短路。

印阻焊剂对电路板进行成型和钻孔加工，以满足实际应用需求。

成型与钻孔pcb制作流程简介实现电子设备的小型化和高效化PCB是实现电子设备内部器件连接的关键部件，其制作质量直接影响到电子设备的性能和可靠性。

pcb制作的重要性保障电子设备的稳定性和安全性PCB的制作质量直接关系到电子设备的稳定性和安全性，因为一旦出现短路或信号干扰等问题，就可能导致设备故障或损坏。

提升电子设备的品质和降低成本优秀的PCB制作工艺可以提高电子设备的品质和性能，同时降低制作成本和时间成本，提高市场竞争力。

02 pcb设计03优化板型结构PCB设计应优化板型结构，提高电路板的机械强度、电气性能和散热性能。

pcb设计基本原则01确保电路功能正常PCB设计应确保电路的功能正常，满足原始电路设计的要求。

02减少信号干扰为了减少信号干扰，PCB设计应尽量选择低噪声的器件，同时避免器件之间的相互干扰。

pcb设计流程PCB检查与优化对设计好的PCB进行检查，确保没有错误和不合理的地方，并进行优化改进。

PCB生产流程1. 简介PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，用于导电、支持和连接电子组件。

PCB生产流程是制造PCB的全过程，包括设计、加工、组装和测试等环节。

本文将介绍常见的PCB生产流程。

2. 设计阶段PCB设计是整个生产流程的第一步，它包括以下几个主要步骤：2.1. 器件选择和电路设计根据产品的需求，选择适合的器件，并进行电路设计。

在选择器件时，需考虑功能、性能、成本和供应等因素。

2.2. 布局设计将器件布局在PCB上，并考虑布线、散热和EMI（电磁干扰）等因素。

在布局设计中，需要遵循电气和物理规则。

2.3. 线路走线根据电路图，进行线路走线设计。

在走线时，需要考虑信号完整性、功率分配和EMI等因素。

3. 制造阶段制造阶段是将PCB设计文件转化为实际PCB的过程，主要包括以下几个步骤：3.1. 制板图设计将PCB设计文件转换为制板图，包括PCB的布局、走线和器件安装位置等信息。

制板图将用于制造PCB的加工过程。

3.2. 印制板材料选择根据设计要求，选择适合的印制板材料。

常见的印制板材料包括FR-4、CEM-1和铝基板等。

3.3. 制定工艺参数根据制造要求，制定PCB的加工工艺参数。

工艺参数包括板厚、孔径、线宽线距、焊盘和阻抗等。

3.4. 钻孔根据制板图中的孔径信息，在PCB上钻孔。

钻孔是制造PCB的重要工艺步骤，影响PCB的质量和性能。

3.5. 蚀刻使用化学方法将不需要的铜层从PCB上腐蚀掉，形成所需的电路图案。

蚀刻是制造PCB的核心步骤之一。

3.6. 钻插件在蚀刻后，使用钻孔机将PCB上的孔径扩大，以便安装器件。

钻插件步骤还包括涂焊膏和贴焊网等操作。

3.7. 焊接将器件焊接到PCB上，形成完整的电路连接。

焊接可以采用手工焊接、波峰焊接或表面贴装技术。

3.8. 表面处理对焊接完成的PCB进行表面处理，以提高电气性能和耐腐蚀性。

常见的表面处理方法包括热浸锡、喷镍金和喷镀锡等。

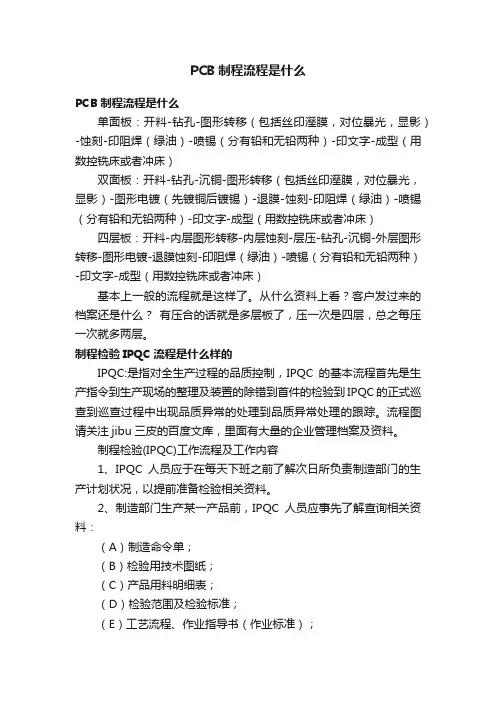

PCB制程流程是什么PCB制程流程是什么单面板：开料-钻孔-图形转移（包括丝印溼膜，对位暴光，显影）-蚀刻-印阻焊（绿油）-喷锡（分有铅和无铅两种）-印文字-成型（用数控铣床或者冲床）双面板：开料-钻孔-沉铜-图形转移（包括丝印溼膜，对位暴光，显影）-图形电镀（先镀铜后镀锡）-退膜-蚀刻-印阻焊（绿油）-喷锡（分有铅和无铅两种）-印文字-成型（用数控铣床或者冲床）四层板：开料-内层图形转移-内层蚀刻-层压-钻孔-沉铜-外层图形转移-图形电镀-退膜蚀刻-印阻焊（绿油）-喷锡（分有铅和无铅两种）-印文字-成型（用数控铣床或者冲床）基本上一般的流程就是这样了。

从什么资料上看？客户发过来的档案还是什么？有压合的话就是多层板了，压一次是四层，总之每压一次就多两层。

制程检验IPQC流程是什么样的IPQC:是指对全生产过程的品质控制，IPQC的基本流程首先是生产指令到生产现场的整理及装置的除错到首件的检验到IPQC的正式巡查到巡查过程中出现品质异常的处理到品质异常处理的跟踪。

流程图请关注jibu三皮的百度文库，里面有大量的企业管理档案及资料。

制程检验(IPQC)工作流程及工作内容1、IPQC人员应于在每天下班之前了解次日所负责制造部门的生产计划状况，以提前准备检验相关资料。

2、制造部门生产某一产品前，IPQC人员应事先了解查询相关资料：（A）制造命令单；（B）检验用技术图纸；（C）产品用料明细表；（D）检验范围及检验标准；（E）工艺流程、作业指导书（作业标准）；（F）品质异常记录；（G）其他相关档案；3、制造部门开始生产时，IPQC人员应协助制造部门主要协助如下：（A）工艺流程查核；（B）相关物料、工装夹具查核；（C）使用计量仪器点检；（D）作业人员品质标准指导；（E）首检产品检验记录；4、IPQC根据图纸、限度样本所检结果合格时，方可正常生产，并极时填写产品首检检验报告与留首检合格产品（生产判定第一个合格品）作为此批生产限度样板。

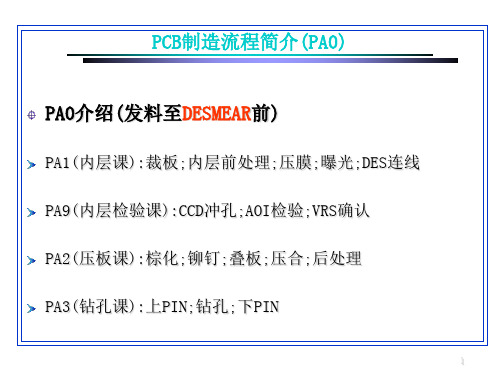

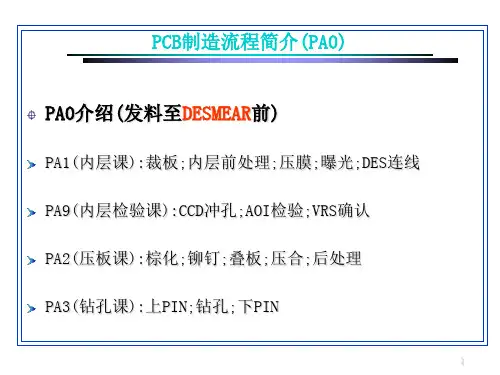

PCB生产工艺流程PCB的制造完成需要进过一道道工艺流程，流程相对比较复杂，根据不同的PCB板层数，PCB生产的流程也会不一样。

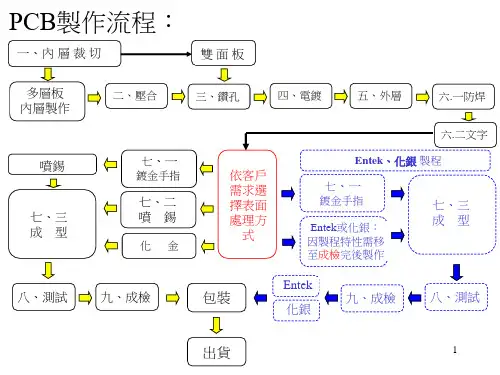

一、单面板生产流程：开料——钻孔——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装二、双面板生产流程：开料——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装三、多面板生产流程如下图所示展开剩余77%1、开料目的：根据工程资料MI的要求，在符合要求的大张板材上，裁切成小块生产板件．符合客户要求的小块板料．流程：大板料→按MI要求切板→锔板→啤圆角＼磨边→出板2、钻孔目的：根据工程资料（客户资料），在所开符合要求尺寸的板料上，相应的位置钻出所求的孔径．流程：叠板销钉→上板→钻孔→下板→检查＼修理3、沉铜目的：沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜．流程：粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜4、图形转移目的：图形转移是生产菲林上的图像转移到板上流程：（蓝油流程）：磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查；（干膜流程）：麻板→压膜→静置→对位→曝光→静置→冲影→检查5、图形电镀目的：图形电镀是在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层．流程：上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板6、退膜目的：用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来．流程：水膜：插架→浸碱→冲洗→擦洗→过机；干膜：放板→过机7、蚀刻目的：蚀刻是利用化学反应法将非线路部位的铜层腐蚀去．8、绿油目的：绿油是将绿油菲林的图形转移到板上，起到保护线路和阻止焊接零件时线路上锡的作用流程：磨板→印感光绿油→锔板→曝光→冲影；磨板→印第一面→烘板→印第二面→烘板9、字符目的：字符是提供的一种便于辩认的标记流程：绿油终锔后→冷却静置→调网→印字符→后锔10、镀金手指目的：在插头手指上镀上一层要求厚度的镍＼金层，使之更具有硬度的耐磨性流程：上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金镀锡板（与镀金手指并列的工艺）目的：喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡，以保护铜面不蚀氧化，以保证具有良好的焊接性能．流程：微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干11、成型目的：通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣，啤板，手锣，手切说明：数据锣机板与啤板的精确度较高，手锣其次，手切板最低具只能做一些简单的外形．12、测试目的：通过电子100％测试，检测目视不易发现到的开路，短路等影响功能性之缺陷．流程：上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废13、终检目的：通过100％目检板件外观缺陷，并对轻微缺陷进行修理，避免有问题及缺陷板件流出。

PCB制板全流程PCB（Printed Circuit Board）制板是电子产品制造中重要的一环，它是连接各个电子元件的载体，实现电路的功能。

下面是一个关于PCB制板全流程的说明，包括设计、布局、制作和装配等过程。

第一步：PCB设计PCB设计是整个制板流程的第一步，它是根据电子产品的功能和要求进行的。

PCB设计需要用到设计软件，例如Altium Designer、Eagle等。

设计师首先要根据产品的功能要求进行电路原理图的设计，确定电路的连接方式和信号流动路径。

然后将原理图转换为PCB布局图，确定电路板的大小和形状，并将各个元件布置在布局图上。

最后，设计师进行连线的规划，确保各个元件之间能够顺利连接并满足电路的要求。

第二步：PCB布局PCB布局是指将设计好的布局图转换为具体的电路板布局，包括元件的位置和大小等。

布局过程中需要考虑到电路板的尺寸和形状，尽量减少元件之间的干扰和信号噪音。

在布局过程中，设计师还要考虑热量分布和散热等因素，确保电路板的稳定性和可靠性。

第三步：PCB绘制PCB绘制是将布局好的电路板图纸转换为具体可制作的PCB板。

这一过程通常通过自动化的电路板绘制机器实现。

通过绘图机器，将电路板上的布局转换为具体的导线路径和元件位置，并同时添加金属层、绝缘层和其他元件。

第四步：PCB制作PCB制作是将绘制好的电路板进行实际制造的过程。

通常这个过程包括以下几个步骤：1.剥离：将心电图覆盖在PCB板上的保护层去掉，暴露出导线轨迹。

2.钻孔：根据电路图中的孔洞位置，使用钻孔机精确地在PCB板上钻孔。

3.材料加工：将电路板上的材料进行精确切割，以适应电路板的尺寸和形状。

4.冲孔：根据需求，在电路板上冲压孔洞，以供电路连接和安装元件。

5.镀金：在电路板上的导线上涂覆一层金属，以提高导电性能和稳定性。

6.印刷：使用丝网印刷技术，将焊膏印刷到电路板上，以便焊接元件。

7.焊接：将电子元件焊接到电路板上，以完成电路连接。

PCB制造流程简要说明PCB (Printed Circuit Board) 制造流程简要说明PCB 是现今电子产品中必不可少的组件之一。

随着电子产品的不断发展，PCB 的制造也越来越复杂。

其制造流程分为以下几个步骤：1. 原材料准备首先，需要准备好PCB 制作所需的原材料，包括基板、铜箔、化学品和光敏胶等。

2. 图纸设计设计师根据产品的需求确定PCB 的电路结构和布局。

在图纸中，需要绘制电路图，并确定每个元件的引脚位置和走线路径。

3. 制作底图和膜图根据图纸设计制作底图和膜图，底图用于制作电路板的基板，而膜图则用于制作PCB 的打印层。

4. 制作基板基板是PCB 制作的核心部件，需要通过化学蚀刻的方式制作。

首先，需要将基板中没有电路的区域涂上光敏胶，并在其上面覆盖上膜图。

然后，将基板暴露在紫外线下，使光敏胶形成图案。

接着，将基板放入腐蚀液中，使带有铜箔的区域腐蚀，最终形成PCB 电路。

5. 制作打印层制作打印层，需要先将底纸覆盖在PCB 上，然后使用暴光机将膜图的图案转移到底纸上，形成电路走线。

接下来，进行酸洗等处理，将不需要的铜箔完全去除。

6. 焊接焊接是将元件与PCB 进行连接的过程。

该过程分为手工焊接和波峰焊接两种方式。

手工焊接需要使用焊锡将元件与PCB 进行焊接，而波峰焊接则是将PCB 放到焊接机上，通过波峰将焊料均匀涂在PCB 上，实现焊接。

7. 检测和包装最后一步是对制作好的PCB 进行检测和包装。

检测可以保障PCB 的性能符合产品要求，而包装则可以使PCB 在运输和装配过程中不受到损坏。

以上就是PCB 制造流程的简要说明。

需要注意的是，该流程对不同的PCB 类型有不同的要求，因此在实际制作时需要根据需要进行调整。

同时，制作PCB 需要有专业的技术和设备，因此切勿尝试DIY 制作，以免引起不必要的麻烦。

PCB线路板生产流程PCB线路板生产流程（单/双面板）一、单面松香板（不用钻孔，用模具冲孔）开料——丝印线路（黑油）——蚀刻——蚀刻QC ——手钻管位孔——丝印UV 绿油——丝印字符——冲板—— V－CUT （连片）——过松香—— FQC ——FQA ——真空包装出货二、单板松香板（钻孔锣板）开料——钻孔——丝印线路(黑油)——蚀刻——蚀刻QC——丝印UV绿油——丝印字符——CNC锣板——V－CUT（需连片）——过松香——FQC——FQA——包装出货三、单面喷锡板（不用钻孔，用模具冲）开料——丝印线路（黑油）——蚀刻——蚀刻QC——手钻管位孔——丝印热固绿油——丝印字符——喷锡——冲板——V－CUT——成品测试——FQC——FQA——包装出货四、单面镀金板（不用钻孔，用模具冲孔）开料——丝印线路（黑油）——镀镍、金——蚀刻——蚀刻QC——手钻管位孔——丝印UV绿油——丝印字符——锣板——UV －V-CUT——（连片）——成品测试——FQC——FQA——包装出货五、单面镀金板（钻孔、锣板）开料——钻孔——丝印线路（黑油）——镀镍、金——蚀刻——蚀刻QC——丝印UV 绿油——丝印字符——锣板——UV－CUT （连片）——成品测试——FQC——FQA——包装出货六、双面镀金板开料——焗板——钻孔——沉铜——感光线路——电铜、镍、金——蚀刻——测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货七、双面喷锡板开料——焗板——钻孔——沉铜——图形转移——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——喷锡——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货八、双面喷锡金手指板开料——焗板——钻孔——沉铜——线路——电铜、锡——蚀刻——退锡——蚀刻QC——感光绿油——丝印字符——电金手指——喷锡——冲板或锣板——V－CUT——金手指斜边——成品测试——FQC——FQA——包装出货九、双面沉金（化金）板开料——焗板——钻孔——沉铜——一全板电镀——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——沉金（化金）——冲板或锣板——V－CUT——成品测试——FQC——FQA——包装出货十、双面沉银和沉锡板开料——焗板——钻孔——沉铜——感光线路——电铜、锡——蚀刻——退锡——光板测试——蚀刻QC——感光绿油——丝印字符——冲板或锣板——V－CUT——成品测试——沉银（沉锡）——FQC——FQA——包装出货。

PCB的生产流程主要包括以下步骤：
1. 设计：使用CAD软件进行电路原理图和PCB布局的设计，确定PCB板的尺寸、布线方式、焊盘大小等信息。

2. 图形转换：将电路原理图和PCB布局图转换成Gerber文件，以便进行制版和刻蚀等工艺。

3. 制版：通过将Gerber文件转换成光阻膜，然后通过曝光、显影等工艺将光阻膜图形转移到铜箔上，制作出PCB板的线路和图形。

4. 刻蚀：将不需要的铜箔部分去除，形成PCB板的线路和图形。

5. 钻孔：在PCB板上钻出各种孔位，包括焊盘孔、定位孔、安装孔等。

6. 涂覆：将覆铜板上的光阻膜去除，然后覆盖一层焊膜，以便进行焊接操作。

7. 焊接：将元器件安装到PCB板上，并进行焊接。

8. 检测：对焊接后的PCB板进行质量检测，包括AOI检测、X射线检测、ICT检测等。

9. 清洗：将焊接后的PCB板清洗干净，以便进行后续的封装和组装操作。

此外，还包括一些特定类型的PCB板的生产工艺：
1. 内层线路制作：包括前处理、内层涂布、曝光、显影、蚀刻、去
膜等步骤。

2. 外层线路制作：包括前处理、压干膜、曝光、显影、蚀刻、去膜等步骤。

3. 防焊漆流程：包括前处理、刷漆、曝光、显影等步骤。

4. 表面处理：包括化金（化学镍金）、镀金等步骤。

5. 成型：把板子裁切成客户需要的尺寸。

6. 电测&出货检验：包括飞针测试、专用测试机等检测方法。

以上是PCB生产的主要流程，供您参考，建议咨询专业人士获取更准确的信息。

PCB生产工艺流程PCB（Printed Circuit Board）是电子产品的重要组成部分，它通过连接电子元器件，实现电路的功能。

PCB的生产工艺流程如下：1. 设计布图：首先，需要根据电路的设计要求，制定PCB的布图。

这一过程通常由专业的电路设计师完成，他们会根据产品的需求设计出符合要求的PCB布局图。

2. 制作底板：底板是PCB的基础材料，通常由玻璃纤维材料和树脂复合而成。

制作底板的过程包括将树脂和玻璃纤维材料预先混合，然后通过压制或注塑成型。

3. 制作铜箔层：在底板上覆盖一层铜箔，然后通过化学蚀刻或机械去除部分铜箔，形成需要的电路图案。

4. 激光孔洞定位：通过激光机器进行孔洞的定位，以便后续插入元件。

5. 印刷绝缘层：在PCB上喷涂或印刷绝缘层，以保护铜箔层，同时也作为电路图案的底板。

6. 插装元件：将电子元件插入到PCB的预留孔洞中，通常通过自动插装机器完成。

7. 焊接元件：通过波峰焊接或热风烙铁对插装的元件进行焊接，确保其与PCB的连接牢固。

8. 贴装元件：将表面贴装元器件焊接到PCB表面，通常通过贴片机完成。

9. 喷涂保护层：为了保护PCB和元器件，通常需要在PCB表面喷涂一层保护层。

10. 测试验证：进行电气测试和功能验证，确保PCB电路的正常工作。

11. 包装出厂：最终将PCB进行包装，准备出厂。

通过以上的工艺流程，PCB生产便完成了。

这些工艺步骤需要特殊的设备和专业的操作技能，确保PCB的质量和稳定性。

PCB（Printed Circuit Board）是一种基于印刷技术制作电路板，它主要包括导电图形和钻孔，将PCB上的电子元件连接起来，形成一个完整的电路系统。

PCB在电子产品中被广泛应用，包括手机、平板电脑、电视机、冰箱、空调、汽车等各种电子设备。

PCB的生产工艺流程经历了多年的发展和改进，现代PCB生产工艺流程已经非常成熟，并且涉及到多个工序和精细的技术。

下面将进一步介绍PCB的生产工艺流程的相关内容。

PCB加工流程大致可以分为以下十二步：
1.设计电路图，确定尺寸和层数等参数。

2.生成Gerber文件，包括PCB板的各种参数信息。

3.制作钢网，使用纯铜丝网和丝网印刷膜。

4.在基板上印制图形，使用印刷机器和钢网。

5.腐蚀处理，将不需要的铜层腐蚀掉。

6.钻孔，将需要连接的电子元器件钻出孔位。

7.内层制作，包括制作PCB电路板的内层线路。

8.前处理，清洁PCB基板表面，去除表面污染物。

9.压膜，将干膜贴在PCB基板表层，为后续的图像转移做准备。

10.曝光，使用曝光设备利用紫外光对覆膜基板进行曝光，从而
将基板的图像转移至干膜上。

11.DE，将进行曝光以后的基板经过显影、蚀刻、去膜，进而完
成内层板的制作。

12.内检，主要是为了检测及维修板子线路。

需要注意的是，不同结构的板子其工艺流程也不一样，以上流程为多层PCB的完整制作工艺流程。

pcb工艺流程PCB工艺流程是指将印刷电路板（PCB）从原材料到最终成品的过程。

下面是一个简单的PCB工艺流程的介绍：1. 原材料准备：首先需要准备PCB的原材料，包括基板（通常是纸质板或玻璃纤维板）、铜箔、覆盖层和蚀刻剂等。

2. 制版：将设计好的电路图纸按照一定的比例制作成模板。

模板通常是透明的，可以将模板放在基板上，通过曝光和显影的工艺来生成蚀刻图案。

3. 蚀刻：将制作好的蚀刻图案覆盖在基板上，然后使用化学溶液来腐蚀或移除不需要的铜箔。

蚀刻后，将得到带有电路线路的基板。

4. 检查：蚀刻完毕后，需要对基板进行检查，以确保没有漏刻、断路等问题。

常用的检查方法包括目视检查和使用显微镜检查。

5. 高温处理：将经过蚀刻和检查的基板放入高温炉中，使其产生极高的温度，以去除污染物和提高电路线路的导电性能。

6. 电镀：在高温处理后，基板需要进行电镀处理。

这个工艺的目的是使电路线路表面生长出一层薄薄的金属，如镍和金，以提高导电性能和防止腐蚀。

7. 热腾挪：电镀完成后，需要将不需要的金属覆盖层去除，这个过程称为热腾挪。

通常使用化学腐蚀液来去除覆盖层。

8. 焊接：在PCB工艺流程中，焊接是非常重要的一步。

它将组件与电路板连接在一起，确保信号传输的稳定性。

常用的焊接方法有手工焊接、波峰焊接和流水线自动焊接。

9. 测试：在PCB工艺流程的最后，需要对已焊接的电路板进行测试。

常用的测试方法包括可视测试、耐压测试和功能性测试等。

10. 包装和交付：最后一步是将已经通过测试的电路板进行包装，并准备好交付给客户。

上述是一个简单的PCB工艺流程的介绍，具体的流程和工艺可能会因为不同的制造商和产品有所不同，但总体上是相似的。
