天然气调压器讲解

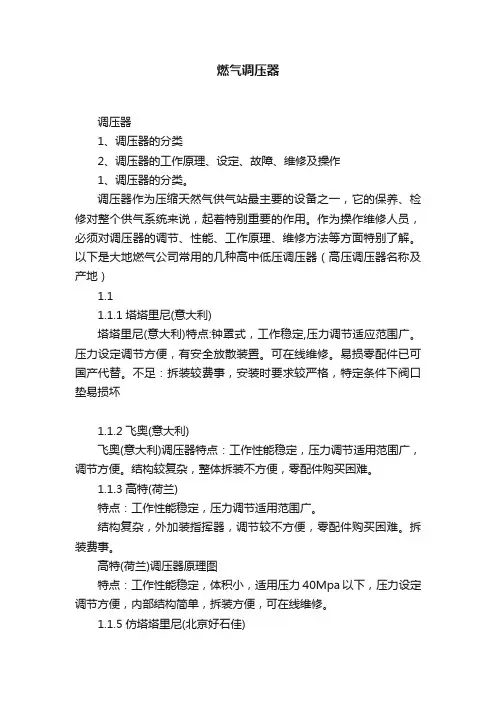

燃气调压器调压器1、调压器的分类2、调压器的工作原理、设定、故障、维修及操作1、调压器的分类。

调压器作为压缩天然气供气站最主要的设备之一，它的保养、检修对整个供气系统来说，起着特别重要的作用。

作为操作维修人员，必须对调压器的调节、性能、工作原理、维修方法等方面特别了解。

以下是大地燃气公司常用的几种高中低压调压器（高压调压器名称及产地）1.11.1.1塔塔里尼(意大利)塔塔里尼(意大利)特点:钟罩式，工作稳定,压力调节适应范围广。

压力设定调节方便，有安全放散装置。

可在线维修。

易损零配件已可国产代替。

不足：拆装较费事，安装时要求较严格，特定条件下阀口垫易损坏1.1.2飞奥(意大利)飞奥(意大利)调压器特点：工作性能稳定，压力调节适用范围广，调节方便。

结构较复杂，整体拆装不方便，零配件购买困难。

1.1.3高特(荷兰)特点：工作性能稳定，压力调节适用范围广。

结构复杂，外加装指挥器，调节较不方便，零配件购买困难。

拆装费事。

高特(荷兰)调压器原理图特点：工作性能稳定，体积小，适用压力40Mpa以下，压力设定调节方便，内部结构简单，拆装方便，可在线维修。

1.1.5仿塔塔里尼(北京好石佳)仿制塔塔里尼(好石佳)特点：流量比意大利RP/10大，阀口垫经改造采用四氟垫后，寿命长，更换方便，压力调节装置采用单体系统。

仿制塔塔里尼(好石佳)德国产高压小型调压器特点;体积小,只需转动旋钮,就可调节压力,流量300方/H。

1.1.6费希尔车载(美国)特点：结构简单，调节方便。

适合小流量费希尔(车载)特点：工作稳定，结构简单，调节方便，可根据流量逐个开启，维修方便。

用中压气过滤网易堵塞。

费希尔性能稳定，结构简单，使用寿命长，调节方便，流量大，体积车载（民用）调压器特点：结构较复杂，调节方便。

如出现低温运行时，皮膜处容易漏气。

此种调压器现已不采用。

1.2中高压调压器1.2.1费希尔（美国）特点：性能稳定，结构简单，使用寿命长，调节方便，流量大，体积小。

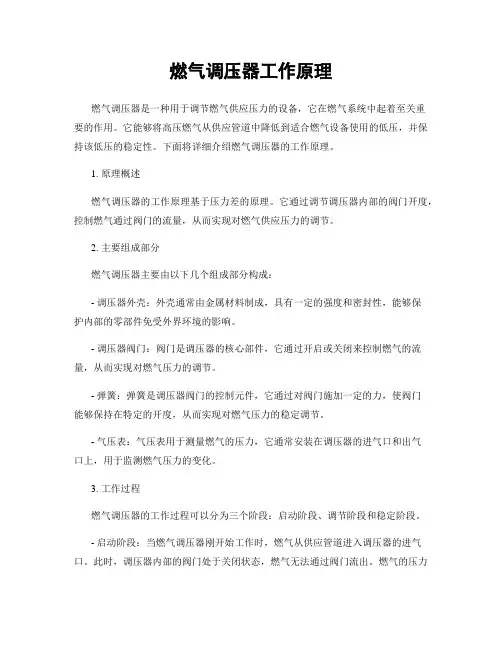

燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备，它在燃气系统中起着至关重要的作用。

它能够将高压燃气从供应管道中降低到适合燃气设备使用的低压，并保持该低压的稳定性。

下面将详细介绍燃气调压器的工作原理。

1. 原理概述燃气调压器的工作原理基于压力差的原理。

它通过调节调压器内部的阀门开度，控制燃气通过阀门的流量，从而实现对燃气供应压力的调节。

2. 主要组成部分燃气调压器主要由以下几个组成部分构成：- 调压器外壳：外壳通常由金属材料制成，具有一定的强度和密封性，能够保护内部的零部件免受外界环境的影响。

- 调压器阀门：阀门是调压器的核心部件，它通过开启或关闭来控制燃气的流量，从而实现对燃气压力的调节。

- 弹簧：弹簧是调压器阀门的控制元件，它通过对阀门施加一定的力，使阀门能够保持在特定的开度，从而实现对燃气压力的稳定调节。

- 气压表：气压表用于测量燃气的压力，它通常安装在调压器的进气口和出气口上，用于监测燃气压力的变化。

3. 工作过程燃气调压器的工作过程可以分为三个阶段：启动阶段、调节阶段和稳定阶段。

- 启动阶段：当燃气调压器刚开始工作时，燃气从供应管道进入调压器的进气口。

此时，调压器内部的阀门处于关闭状态，燃气无法通过阀门流出。

燃气的压力逐渐增加，直到达到调压器设定的启动压力。

一旦达到启动压力，调压器的阀门会自动打开，燃气开始流出。

- 调节阶段：在启动阶段结束后，燃气调压器进入调节阶段。

此时，调压器的阀门会根据燃气的需求自动调整开度，以保持出气口的压力稳定。

如果燃气需求增加，调压器的阀门会打开更大的开度，增加燃气的流量；如果燃气需求减少，调压器的阀门会关闭一部分，减少燃气的流量。

通过不断调整阀门的开度，调压器能够保持出气口的压力在设定范围内稳定。

- 稳定阶段：当燃气调压器达到稳定状态时，阀门的开度会保持在一个相对固定的位置，以保持出气口的压力稳定。

此时，调压器会持续监测出气口的压力，并根据需要微调阀门的开度，以保持压力的稳定性。

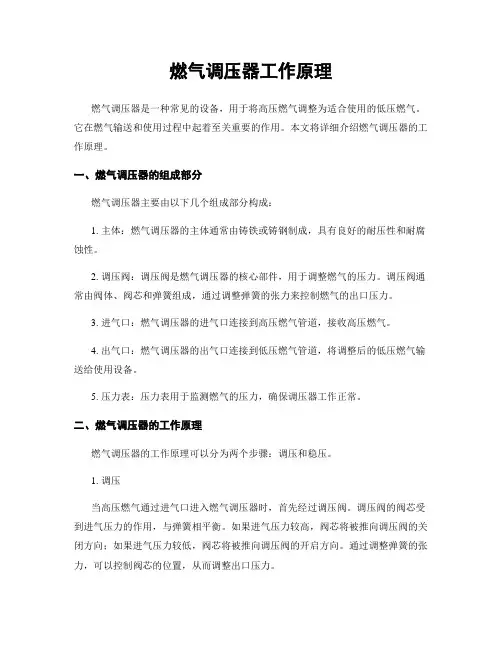

燃气调压器工作原理燃气调压器是一种常见的设备，用于将高压燃气调整为适合使用的低压燃气。

它在燃气输送和使用过程中起着至关重要的作用。

本文将详细介绍燃气调压器的工作原理。

一、燃气调压器的组成部分燃气调压器主要由以下几个组成部分构成：1. 主体：燃气调压器的主体通常由铸铁或铸钢制成，具有良好的耐压性和耐腐蚀性。

2. 调压阀：调压阀是燃气调压器的核心部件，用于调整燃气的压力。

调压阀通常由阀体、阀芯和弹簧组成，通过调整弹簧的张力来控制燃气的出口压力。

3. 进气口：燃气调压器的进气口连接到高压燃气管道，接收高压燃气。

4. 出气口：燃气调压器的出气口连接到低压燃气管道，将调整后的低压燃气输送给使用设备。

5. 压力表：压力表用于监测燃气的压力，确保调压器工作正常。

二、燃气调压器的工作原理燃气调压器的工作原理可以分为两个步骤：调压和稳压。

1. 调压当高压燃气通过进气口进入燃气调压器时，首先经过调压阀。

调压阀的阀芯受到进气压力的作用，与弹簧相平衡。

如果进气压力较高，阀芯将被推向调压阀的关闭方向；如果进气压力较低，阀芯将被推向调压阀的开启方向。

通过调整弹簧的张力，可以控制阀芯的位置，从而调整出口压力。

2. 稳压一旦调压阀调整了燃气的出口压力，稳压阀将起到稳定燃气压力的作用。

稳压阀通常由阀体和阀芯组成，通过调整阀芯的位置，控制燃气的流量，以保持稳定的出口压力。

当出口压力超过设定值时，稳压阀会自动关闭，阻止更多的燃气流出；当出口压力低于设定值时，稳压阀会自动开启，允许更多的燃气流出，以维持稳定的压力。

三、燃气调压器的应用领域燃气调压器广泛应用于各种燃气设备和系统中，包括家用燃气炉灶、工业燃气炉、发电厂燃气轮机等。

通过调整燃气的压力，燃气调压器确保燃气设备能够正常运行，并提供所需的燃气压力。

四、燃气调压器的维护和保养为了确保燃气调压器的正常工作，需要进行定期的维护和保养。

1. 清洁：定期清洁燃气调压器的进气口和出气口，以确保燃气畅通无阻。

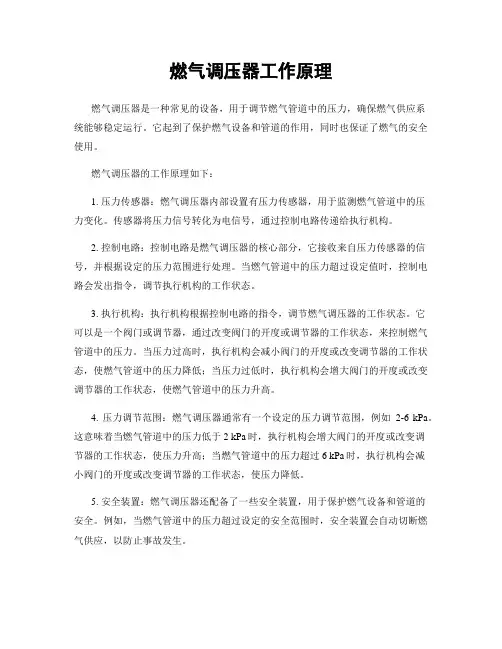

燃气调压器工作原理燃气调压器是一种常见的设备，用于调节燃气管道中的压力，确保燃气供应系统能够稳定运行。

它起到了保护燃气设备和管道的作用，同时也保证了燃气的安全使用。

燃气调压器的工作原理如下：1. 压力传感器：燃气调压器内部设置有压力传感器，用于监测燃气管道中的压力变化。

传感器将压力信号转化为电信号，通过控制电路传递给执行机构。

2. 控制电路：控制电路是燃气调压器的核心部分，它接收来自压力传感器的信号，并根据设定的压力范围进行处理。

当燃气管道中的压力超过设定值时，控制电路会发出指令，调节执行机构的工作状态。

3. 执行机构：执行机构根据控制电路的指令，调节燃气调压器的工作状态。

它可以是一个阀门或调节器，通过改变阀门的开度或调节器的工作状态，来控制燃气管道中的压力。

当压力过高时，执行机构会减小阀门的开度或改变调节器的工作状态，使燃气管道中的压力降低；当压力过低时，执行机构会增大阀门的开度或改变调节器的工作状态，使燃气管道中的压力升高。

4. 压力调节范围：燃气调压器通常有一个设定的压力调节范围，例如2-6 kPa。

这意味着当燃气管道中的压力低于2 kPa时，执行机构会增大阀门的开度或改变调节器的工作状态，使压力升高；当燃气管道中的压力超过6 kPa时，执行机构会减小阀门的开度或改变调节器的工作状态，使压力降低。

5. 安全装置：燃气调压器还配备了一些安全装置，用于保护燃气设备和管道的安全。

例如，当燃气管道中的压力超过设定的安全范围时，安全装置会自动切断燃气供应，以防止事故发生。

总结起来，燃气调压器通过压力传感器、控制电路和执行机构的协同工作，实现对燃气管道中压力的调节和控制。

它能够确保燃气供应系统的安全稳定运行，是燃气设备中不可或缺的重要组成部分。

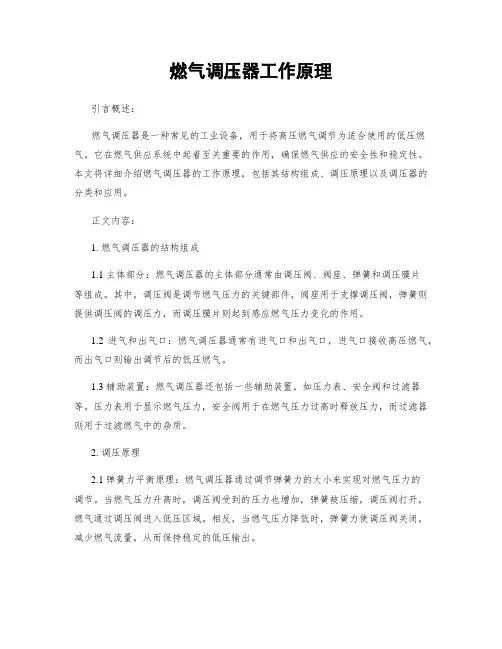

燃气调压器工作原理引言概述：燃气调压器是一种常见的工业设备，用于将高压燃气调节为适合使用的低压燃气。

它在燃气供应系统中起着至关重要的作用，确保燃气供应的安全性和稳定性。

本文将详细介绍燃气调压器的工作原理，包括其结构组成、调压原理以及调压器的分类和应用。

正文内容：1. 燃气调压器的结构组成1.1 主体部分：燃气调压器的主体部分通常由调压阀、阀座、弹簧和调压膜片等组成。

其中，调压阀是调节燃气压力的关键部件，阀座用于支撑调压阀，弹簧则提供调压阀的调压力，而调压膜片则起到感应燃气压力变化的作用。

1.2 进气和出气口：燃气调压器通常有进气口和出气口，进气口接收高压燃气，而出气口则输出调节后的低压燃气。

1.3 辅助装置：燃气调压器还包括一些辅助装置，如压力表、安全阀和过滤器等。

压力表用于显示燃气压力，安全阀用于在燃气压力过高时释放压力，而过滤器则用于过滤燃气中的杂质。

2. 调压原理2.1 弹簧力平衡原理：燃气调压器通过调节弹簧力的大小来实现对燃气压力的调节。

当燃气压力升高时，调压阀受到的压力也增加，弹簧被压缩，调压阀打开，燃气通过调压阀进入低压区域。

相反，当燃气压力降低时，弹簧力使调压阀关闭，减少燃气流量，从而保持稳定的低压输出。

2.2 调压膜片感应原理：调压膜片是燃气调压器中的重要部件，它可以感应燃气压力的变化。

当燃气压力升高时，调压膜片受到的压力增加，使得调压阀打开，燃气流量增大；反之，当燃气压力降低时，调压膜片受到的压力减小，调压阀关闭，燃气流量减小。

2.3 调压器的调节范围：燃气调压器的调节范围通常由调压阀和弹簧力的设计决定。

不同的调压器具有不同的调节范围，可以根据实际需要选择合适的调压器。

3. 燃气调压器的分类和应用3.1 按调压方式分类：燃气调压器可以按照调压方式分为自力式调压器和驱动式调压器。

自力式调压器通过弹簧力平衡原理实现调压，适用于小流量、较小压差的场合；驱动式调压器则通过外部的能量输入来驱动调压阀，适用于大流量、较大压差的场合。

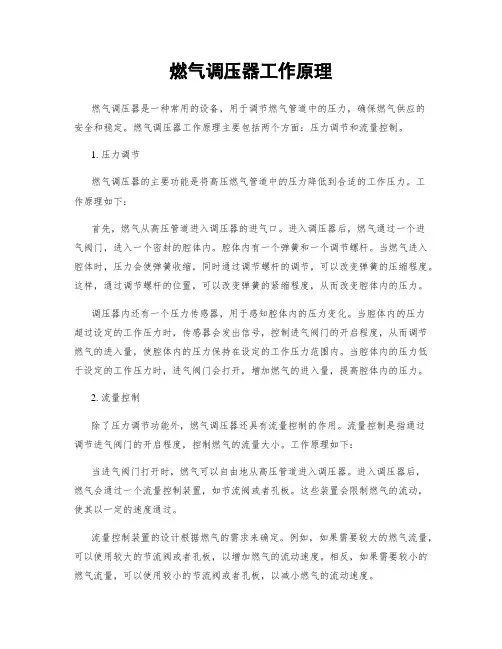

燃气调压器工作原理燃气调压器是一种常用的设备，用于调节燃气管道中的压力，确保燃气供应的安全和稳定。

燃气调压器工作原理主要包括两个方面：压力调节和流量控制。

1. 压力调节燃气调压器的主要功能是将高压燃气管道中的压力降低到合适的工作压力。

工作原理如下：首先，燃气从高压管道进入调压器的进气口。

进入调压器后，燃气通过一个进气阀门，进入一个密封的腔体内。

腔体内有一个弹簧和一个调节螺杆。

当燃气进入腔体时，压力会使弹簧收缩，同时通过调节螺杆的调节，可以改变弹簧的压缩程度。

这样，通过调节螺杆的位置，可以改变弹簧的紧缩程度，从而改变腔体内的压力。

调压器内还有一个压力传感器，用于感知腔体内的压力变化。

当腔体内的压力超过设定的工作压力时，传感器会发出信号，控制进气阀门的开启程度，从而调节燃气的进入量，使腔体内的压力保持在设定的工作压力范围内。

当腔体内的压力低于设定的工作压力时，进气阀门会打开，增加燃气的进入量，提高腔体内的压力。

2. 流量控制除了压力调节功能外，燃气调压器还具有流量控制的作用。

流量控制是指通过调节进气阀门的开启程度，控制燃气的流量大小。

工作原理如下：当进气阀门打开时，燃气可以自由地从高压管道进入调压器。

进入调压器后，燃气会通过一个流量控制装置，如节流阀或者孔板。

这些装置会限制燃气的流动，使其以一定的速度通过。

流量控制装置的设计根据燃气的需求来确定。

例如，如果需要较大的燃气流量，可以使用较大的节流阀或者孔板，以增加燃气的流动速度。

相反，如果需要较小的燃气流量，可以使用较小的节流阀或者孔板，以减小燃气的流动速度。

总结：燃气调压器的工作原理主要包括压力调节和流量控制。

通过调节螺杆和进气阀门的开启程度，燃气调压器可以将高压燃气管道中的压力降低到合适的工作压力，并控制燃气的流量大小。

这样可以确保燃气供应的安全和稳定，满足各种燃气设备的使用需求。

燃气调压器在工业、商业和家庭等领域都有广泛的应用，对于燃气供应系统的正常运行至关重要。

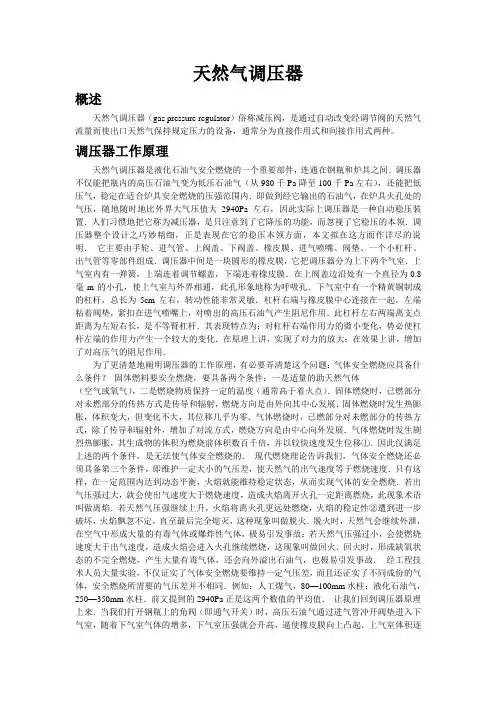

天然气调压器概述天然气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的天然气流量而使出口天然气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

调压器工作原理天然气调压器是液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内．即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上调压器是一种自动稳压装置．人们习惯地把它称为减压器，是只注意到了它降压的功能，而忽视了它稳压的本领．调压器整个设计之巧妙精细，正是表现在它的稳压本领方面，本文拟在这方面作详尽的说明．它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成．调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室．上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜．在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔．下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能非常灵敏．杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用．此杠杆左右两端离支点距离为左短右长，是不等臂杠杆．其表现特点为：对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化．在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用．为了更清楚地阐明调压器的工作原理，有必要弄清楚这个问题：气体安全燃烧应具备什么条件？固体燃料要安全燃烧，要具备两个条件：一是适量的助天然气体（空气或氧气），二是燃烧物质保持一定的温度（通常高于着火点）．固体燃烧时，已燃部分对未燃部分的传热方式是传导和辐射，燃烧方向是由外向其中心发展．固体燃烧时发生热膨胀，体积变大，但变化不大，其位移几乎为零．气体燃烧时，已燃部分对未燃部分的传热方式，除了传导和辐射外，增加了对流方式，燃烧方向是由中心向外发展．气体燃烧时发生剧烈热膨胀，其生成物的体积为燃烧前体积数百千倍，并以较快速度发生位移①．因此仅满足上述的两个条件，是无法使气体安全燃烧的．现代燃烧理论告诉我们，气体安全燃烧还必须具备第三个条件，即维护一定大小的气压差，使天然气的出气速度等于燃烧速度．只有这样，在一定范围内达到动态平衡，火焰就能维持稳定状态，从而实现气体的安全燃烧．若出气压强过大，就会使出气速度大于燃烧速度，造成火焰离开火孔一定距离燃烧，此现象术语叫做离焰．若天然气压强继续上升，火焰将离火孔更远处燃烧，火焰的稳定性②遭到进一步破坏，火焰飘忽不定，直至最后完全熄灭，这种现象叫做脱火．脱火时，天然气会继续外泄，在空气中形成大量的有毒气体或爆炸性气体，极易引发事故；若天然气压强过小，会使燃烧速度大于出气速度，造成火焰会进入火孔继续燃烧，这现象叫做回火．回火时，形成缺氧状态的不完全燃烧，产生大量有毒气体，还会向外溢出石油气，也极易引发事故．经工程技术人员大量实验，不仅证实了气体安全燃烧要维持一定气压差，而且还证实了不同成份的气体，安全燃烧所需要的气压差并不相同．例如：人工煤气，80—100mm水柱；液化石油气，250—350mm水柱．前文提到的2940Pa正是这两个数值的平均值．让我们回到调压器原理上来．当我们打开钢瓶上的角阀（即通气开关）时，高压石油气通过进气管冲开阀垫进入下气室，随着下气室气体的增多，下气室压强就会升高，逼使橡皮膜向上凸起．上气室体积逐步变小，当上气室压强大于大气压时，室内空气从呼吸孔缓慢排出，完成了调压器一次呼气过程．在这一过程中，杠杆右端上移，左端则下压，使进气喷嘴逐步关闭，停止供气，使下气室压强不再上升．当打开天然气炉开关后，由于天然气向外输出，下气室压强变小，橡皮膜下凹，带动杠杆右端下移左端上动，阀垫开启，高压石油气进入下气室．在这一过程中，上气室体积逐渐变大，当它的压强小于外界大气压时，空气从外经呼吸孔进入上气室，完成了调压器一次吸气过程．因此，在炉具燃烧过程中，橡皮膜不停地上凸下凹，阀垫由杠杆带动，也随着不断关闭开启．在整个动态变化中，我们只要保证调压器中的杠杆，它左、右两力臂（注意左短右长的特点）之长，有一个合理的比例，加上橡皮膜与弹簧对杠杆右端，施加一个大小适当的合力，就能让阀垫开启时间远小于关闭时间，并让这两段时间有一个恰当的比值．这个恰当比值，就保证了下气室的气压，始终比上气室大2940Pa左右．对于上气室气压来讲，可近似地认为就是当时外界的大气压值③．这样就使天然气离开火孔处的压强，永远比大气压值大2940Pa左右，天然气在稳定状态下燃烧．这是调压器设计上的第一个精妙之处．第二个精妙之处，表现在呼吸孔的设计上，是那样独具匠心．一是呼吸孔为什么开钻在上阀盖的边沿上？而不是开钻在易于钻孔的其它位置？二是呼吸孔直径为0.8毫m，仅能穿过最小号的锈花针，孔径为什么如此之小？小孔开钻在阀盖的边沿上，是为了让它紧靠橡皮膜．如果下气室气压过大，橡皮膜就向上凸起，立刻堵住呼吸孔，防止了上气室中的空气由呼吸孔向外排出．根据玻意耳特定律可知，被密闭在上气室内一定质量的空气，在体积变小的过程中，其压强不断变大．即是pV=常量．防止了橡皮膜因上下气压悬殊过大而破损，避免了因膜片破损造成石油气外泄事故的发生．呼吸孔直径为0.8毫m，但孔深却在1cm左右，这儿充分应用了流体力学知识．流体在运动时，由于阻滞作用会存在内摩擦力．孔洞面积越小，深度越大，内摩擦力就越大，阻尼效果就明显——每秒流量变小．这样，上气室在呼气和吸气时，有一个较长的时间过程，从而保证了在动态变化中，在石油气增减压强时，不是迅猛增加，也不是迅猛减少，就能让火焰稳定燃烧，体现了动态平衡的调节过程．直接作用式调压器由测量元件（薄膜）、传动部件（阀杆）和调节机构（阀门）组成（图1）。

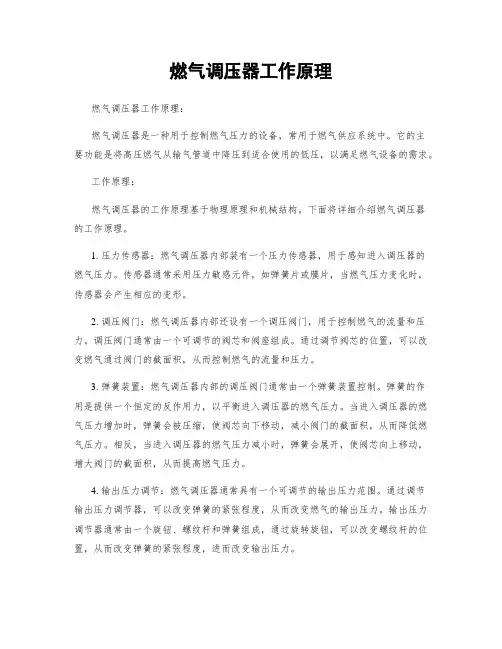

燃气调压器工作原理燃气调压器工作原理：燃气调压器是一种用于控制燃气压力的设备，常用于燃气供应系统中。

它的主要功能是将高压燃气从输气管道中降压到适合使用的低压，以满足燃气设备的需求。

工作原理：燃气调压器的工作原理基于物理原理和机械结构。

下面将详细介绍燃气调压器的工作原理。

1. 压力传感器：燃气调压器内部装有一个压力传感器，用于感知进入调压器的燃气压力。

传感器通常采用压力敏感元件，如弹簧片或膜片，当燃气压力变化时，传感器会产生相应的变形。

2. 调压阀门：燃气调压器内部还设有一个调压阀门，用于控制燃气的流量和压力。

调压阀门通常由一个可调节的阀芯和阀座组成。

通过调节阀芯的位置，可以改变燃气通过阀门的截面积，从而控制燃气的流量和压力。

3. 弹簧装置：燃气调压器内部的调压阀门通常由一个弹簧装置控制。

弹簧的作用是提供一个恒定的反作用力，以平衡进入调压器的燃气压力。

当进入调压器的燃气压力增加时，弹簧会被压缩，使阀芯向下移动，减小阀门的截面积，从而降低燃气压力。

相反，当进入调压器的燃气压力减小时，弹簧会展开，使阀芯向上移动，增大阀门的截面积，从而提高燃气压力。

4. 输出压力调节：燃气调压器通常具有一个可调节的输出压力范围。

通过调节输出压力调节器，可以改变弹簧的紧张程度，从而改变燃气的输出压力。

输出压力调节器通常由一个旋钮、螺纹杆和弹簧组成，通过旋转旋钮，可以改变螺纹杆的位置，从而改变弹簧的紧张程度，进而改变输出压力。

5. 安全装置：为了保证燃气调压器的安全运行，通常还会安装一些安全装置。

例如，过压保护装置可以在燃气压力超过设定值时自动切断燃气供应。

过流保护装置可以在燃气流量超过设定值时自动切断燃气供应。

这些安全装置可以有效地保护燃气设备和使用者的安全。

总结：燃气调压器是一种用于控制燃气压力的重要设备。

它通过压力传感器、调压阀门、弹簧装置和输出压力调节器等部件的相互配合，实现对燃气压力的精确控制。

通过调节输出压力调节器，可以根据实际需求改变燃气的输出压力。

天燃气调压器天然气是一种很便捷的能源，广泛应用于生产和生活领域。

但是，天然气具有易燃、易爆和毒害等特性，要安全使用天然气，就需要选用可靠的天然气调压器。

本文将介绍天然气调压器的基本知识。

什么是天燃气调压器天然气调压器，又称为燃气调压器、天然气减压器，是一种用来降低天然气管道中的压力，使其达到合适使用压力的装置。

对于天然气供应系统，天然气调压器是必不可少的组成部分。

天燃气调压器的工作原理天然气调压器的工作原理是，在调压器内部设置一个可调节的限制或节流装置，当天然气流经这个装置时，它会流速降低、压力升高。

因此，通过这个节流装置的调节，可以控制天然气的流量和压力，并保证其在管道中的稳定传输。

天燃气调压器的分类天然气调压器通常按照其结构和工作原理进行分类：1. 直接作用式天然气调压器直接作用式天然气调压器的工作原理比较简单，它直接靠一个弹簧或膜片等机械部件来控制气体的流量和压力。

直接作用式调压器体积小，制造简单，安装方便，但调节精度较低。

2. 间接作用式天然气调压器间接作用式天然气调压器需要一个外部反馈信号来控制其调压器内部的调节阀门，从而控制气体的流量和压力。

与直接作用式天然气调压器相比，间接作用式调压器具有更高的调节精度和更宽的调节范围。

天燃气调压器的安装和维护天然气调压器的安装需要受到规范化的要求和相关的安全考虑。

首先，需要根据调压器的大小和气体流量确定其安装位置，以便保证复合配套设备及既有管道与设备的安全，并便于日常维护和管理。

其次，需要根据实际情况，选择合适的配管尺寸和阀门，保证调压器的正常工作。

关于维护，天然气调压器在运行过程中需要定期进行检查和维修，以保证调压器的正常工作和生命周期。

具体维护方法可以参考调压器的说明书。

结语天然气调压器是安全使用天然气的重要设备，它不仅可以降低天然气供应系统中的压力，使其达到合理的使用压力，而且还可以保护设备和人身安全。

因此，在选购、安装和维护调压器时一定要科学合理，并按照相关规范操作。

燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备，其工作原理基于流体力学和热力学原理。

燃气调压器通常用于天然气、液化石油气等燃气供应系统中，以确保燃气供应的稳定性和安全性。

1. 压力调节原理：燃气调压器主要通过调节阀门的开度来控制燃气的流量和压力。

当进入调压器的燃气压力超过设定的压力值时，调压器会自动调整阀门的开度，降低燃气的流量和压力；当进入调压器的燃气压力低于设定的压力值时，调压器则会增加阀门的开度，增加燃气的流量和压力。

2. 结构组成：燃气调压器通常由进气管道、调压阀、调节装置、出气管道和安全装置等组成。

进气管道将高压燃气引入调压器，调压阀通过调节装置控制燃气的流量和压力，出气管道将调压后的燃气输送到燃气设备或者管网中，安全装置用于保护调压器和系统的安全。

3. 调节装置：调节装置是燃气调压器的核心部份，主要包括调压阀和传感器。

调压阀根据传感器检测到的燃气压力信号，自动调整阀门的开度，以实现燃气压力的稳定控制。

传感器通常采用弹簧、膜片或者电子元件等，能够感知燃气压力的变化并将信号传递给调压阀。

4. 安全装置：为了确保燃气调压器和燃气供应系统的安全性，通常会在调压器上设置安全装置。

常见的安全装置包括过压保护装置、过流保护装置和过温保护装置等。

过压保护装置可以在燃气压力超过安全范围时自动切断燃气供应；过流保护装置可以在燃气流量超过额定值时限制燃气供应；过温保护装置可以在燃气温度超过安全范围时自动住手供气。

5. 工作过程：燃气调压器的工作过程可以简单描述为：燃气从高压管道进入调压器的进气口，经过调压阀调节压力后，流出调压器的出气口，最终输送到燃气设备或者管网中。

在整个过程中，调压器会根据传感器检测到的燃气压力信号，自动调整阀门的开度，以保持燃气供应的稳定性和安全性。

总结：燃气调压器是一种用于调节燃气供应压力的设备，通过调节阀门的开度来控制燃气的流量和压力。

它由进气管道、调压阀、调节装置、出气管道和安全装置等组成。

天然气调压设备培训教材一、调压器分类燃气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的燃气流量而使出口燃气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

目前运行的城市天然气门站多采用截止式调压器和轴流式调压器，这两种调压器均为间接作用调压器，即通过指挥器与主调压器联合作用实现调压。

截止式调压器调压器的阀口为非全通径(即阀口全开口径比调压器口径要小)，阀体采用铸造，少数部件锻造，制造成本比轴流式调压器低。

气体下进上出，在调压器内做逆“Z”字形流动，一方面气体会产生气蚀，冲刷阀体死角；另一方面气体在阀体内2次转弯会产生一定压力损失和较大的噪声。

图2.3.1截止式调压器结构图轴流式调压器调压器阀体采用锻钢制造，与铸钢相比锻钢的金属晶粒更细、更致密，从而具有更高的强度和金属致密度，锻钢阀体在高压工况下使用安全性更高。

气体通过调压器时为直线(轴向)流动，不会产生气蚀。

调压器阀口为全通径(即阀口全开口径与调压器口径相同)，一方面阀体阻力小、流态好、同等工况下产生的噪声比截止式调压器小，同等口径、同等压力下，轴流式调压器的额定流量要高出截止式调压器15%以上；另一方面，气体携带的微小固体杂质(灰尘等)不易淤积在阀口造成调压器关闭不严等故障，在实际应用中轴流式调压器故障率要低于截止式调压器。

图2.3.2 轴流式调压器结构图二、压力单位压力单位（pressure unit）法定国际单位制导出的压力单位为帕(Pa)【帕斯卡的简称[Pascal],1帕斯卡=1牛顿/平方米(1N/㎡)】。

常用的为兆帕(MPa)、千帕(kPa)，惯用的非法定单位还有巴(bar)、工程大气压(at)、磅每平方英寸(psi)、毫米汞柱(mmHg)、毫米水柱(mmH2O)等。

表 2.3.1压力单位换算注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的汞柱高度。

三、紧急切断阀这是一种安全装置，当某些故障引起调压器出口压力达到予定介入值时，它立即自动截断气流阻止燃气继续流向下游，从而保障用户安全。

燃气调压器工作原理燃气调压器是一种用于调节和控制燃气压力的设备，广泛应用于燃气供应系统中。

它的主要作用是将高压燃气转换为适宜的低压燃气，以满足燃气燃烧设备的需求。

本文将详细介绍燃气调压器的工作原理及其组成部分。

一、燃气调压器的组成部分燃气调压器主要由以下几个组成部分构成：1. 主体壳体：燃气调压器的主体壳体通常由铸铁或铸钢制成，具有较高的强度和耐腐蚀性能。

2. 进气口和出气口：进气口用于接收高压燃气，而出气口则将调压后的低压燃气输出。

3. 调压机构：燃气调压器的调压机构是实现燃气压力调节的关键部分。

它通常由调压弹簧、调压膜片和调压阀等组成。

4. 附件：燃气调压器还可以配备一些附件，如压力表、过滤器和安全阀等，以提高设备的功能和安全性。

二、燃气调压器的工作原理燃气调压器的工作原理可以分为以下几个步骤：1. 进气调压：当高压燃气通过进气口进入燃气调压器时，进气口处的阀门会自动打开，使燃气进入调压机构。

2. 调压机构工作：燃气调压器的调压机构会根据设定的压力要求，通过调压弹簧和调压膜片等部件，对进入的燃气进行压力调节。

当燃气压力超过设定值时，调压机构会自动调整阀门的开启程度，以减小燃气压力；当燃气压力低于设定值时，调压机构会相应增大阀门的开启程度，以增加燃气压力。

3. 出气调压：调压机构调节后的燃气压力会通过出气口输出，供给燃气燃烧设备使用。

这样，高压燃气就被调节成适宜的低压燃气，以满足燃气燃烧设备对燃气压力的要求。

4. 安全保护：燃气调压器通常会配备安全阀，当燃气压力超过设定的安全值时，安全阀会自动打开，将多余的燃气释放出来，以保证系统的安全运行。

三、燃气调压器的应用领域燃气调压器广泛应用于各种燃气供应系统中，包括家庭燃气供应、工业燃气供应和商业燃气供应等。

它们可以用于燃气炉灶、燃气锅炉、燃气发电机组等各种燃气燃烧设备，以确保设备正常运行和安全使用。

总结：燃气调压器是一种用于调节和控制燃气压力的设备，通过调压机构对高压燃气进行压力调节，将其转换为适宜的低压燃气，以满足燃气燃烧设备的需求。

燃气调压器的工作原理
1.燃气调压器的调节装置通常使用弹簧和活塞结构。

当燃气进入调压器时，活塞会受到燃气压力的作用而向下移动。

同时，弹簧也会受到压缩而产生相应的弹力。

2.活塞上设置有一个调压膜片，它是一个薄膜，用于感受燃气的压力变化。

当燃气压力超过设定值时，膜片会受到压力的作用而向上弯曲，导致活塞上的调压弹簧被拉伸。

3.当膜片受到压力作用使活塞上的调压弹簧被拉伸时，调压装置会通过传动机构将阀门打开，以使燃气压力下降。

当燃气压力低于设定值时，调压膜片恢复原状，活塞上的调压弹簧也会恢复到原来的状态。

4.燃气调压器中的敏感元件负责监测燃气压力的变化，并将其转化为电信号输出。

这些信号可以被控制系统接收，以实现对燃气调压器的远程控制和自动调节。

总结一下，燃气调压器的工作原理可以归纳为以下几个步骤：燃气进入调压器，活塞根据燃气压力的变化调整阀门的开启程度，从而实现燃气压力的调节。

当燃气压力高于设定值时，阀门会打开使燃气压力降低；当燃气压力低于设定值时，阀门会关闭使燃气压力升高。

燃气调压器中的敏感元件可以将燃气压力的变化转化为电信号，以供控制系统接收并进行相应处理。

燃气调压器工作原理燃气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的燃气流量而使出口燃气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

直接作用式调压器工作原理图图1直接作用式调压器（如上图1），该调压器中调压弹簧作用的力直接作用在皮膜上,通过调节弹簧的压缩长度来调节出口压力。

皮膜上腔是调压弹簧，下腔气压来自调压器出口端气压（P2），弹簧的作用力是通过下腔气压（P2）来平衡的,当用户用气量增大时，出口压力下降，同时皮膜下腔内压力降低，由于调压弹簧的作用，皮膜向下移动，并通过阀杆带动阀瓣向下移动，使调压器阀口开度增大，出口压力增加，平衡弹簧的作用力，从而保证用气。

当出口用气量减小时，其作用与上述过程相反；当出口停止用气时，阀瓣还处于打开状态，由于进出口压差的原因，出口端气压上升，皮膜下腔内压力增加，带动阀杆及阀瓣向上运动，直到阀瓣和阀口成关闭状态，此时，出口端气压保持稳定。

进口气压（P1）分别作用在调压器的平衡皮膜和阀瓣上，P1作用在两个相反的方向，从而消除进口气压的波动对出口压力的影响。

平衡直接影响关闭性能，当进口气压向上的力小于向下的力时，关闭压力增加；反之，则相反。

间接作用式调压器工作原理图图2间接作用式调压器，由指挥器和主阀两部份组成（如上图2）。

启动时调节指挥器控制弹簧，使指挥器阀口打开，P1经该阀口节流降压成为负载压力P3，P3作用在大皮膜上，经顶杆传递使主弹簧压缩，主阀口被打开，输出气流P2，同时P2又反作用在大皮膜和指挥器皮膜上使主阀口和指挥器阀口呈关闭趋势。

调节指挥器控制弹簧，将P2 调至设定值，此时P2和主弹簧作用在大皮膜上的力与P3作用在其上的力处于平衡状态；以及P2和指挥器控制弹簧作用在指挥器皮膜上的力也处于平衡状态；P1 流进指挥器的气流量与经指挥器节流开关流出的气流量一致，指挥器阀口、主阀口开度一定，输出 P2稳定。

当下游负载增大P2降低时，平衡被破坏，指挥器阀口、主阀口开度增大，流量增大，P2升高到设定值，调压器又处于平衡状态；当下游压力P2升高时，其调压过程与之相反。

燃气调压器工作原理燃气调压器是一种常见的工业设备，用于将高压燃气调节为适合使用的低压燃气。

它在燃气供应系统中起到关键的作用，确保燃气供应的稳定性和安全性。

本文将详细介绍燃气调压器的工作原理。

一、燃气调压器的基本结构燃气调压器通常由以下几个基本组成部分构成：1. 压力调节器：压力调节器是燃气调压器的核心部件，用于调节燃气的压力。

它通常由一个弹簧和一个可调节的阀门组成。

当燃气压力超过设定值时，弹簧会使阀门打开，减小燃气通过的通道面积，从而降低燃气的压力。

当燃气压力低于设定值时，弹簧会使阀门关闭，增大通道面积，从而增加燃气的压力。

2. 进气口：进气口是燃气调压器的入口，用于将高压燃气引入调压器。

3. 出气口：出气口是燃气调压器的出口，用于将调压后的低压燃气输出。

4. 压力表：压力表用于测量燃气的压力，提供给操作人员参考。

二、燃气调压器的工作原理燃气调压器的工作原理基于物理的压力平衡原理。

当燃气进入调压器时，它的压力会受到压力调节器的控制。

下面是燃气调压器的工作过程：1. 燃气进入调压器：高压燃气通过进气口进入调压器。

2. 压力调节：进入调压器后，燃气的压力受到压力调节器的控制。

如果燃气的压力超过设定值，弹簧会使阀门打开，减小通道面积，降低燃气的压力。

如果燃气的压力低于设定值，弹簧会使阀门关闭，增大通道面积，增加燃气的压力。

3. 燃气输出：经过压力调节后，低压燃气从出气口输出，供应给需要的设备或系统使用。

4. 压力监测：燃气调压器通常配备有压力表，用于监测燃气的压力。

操作人员可以通过压力表了解燃气压力的变化情况，以便及时调整调压器的工作状态。

三、燃气调压器的应用领域燃气调压器广泛应用于各个领域，包括工业、商业和家庭。

以下是一些常见的应用领域：1. 工业：燃气调压器在工业生产中扮演着重要角色。

它们被用于调节燃气供应到燃烧设备，如锅炉、炉子和燃气发电机等。

2. 商业：商业建筑中的燃气供应系统也需要燃气调压器来确保燃气的稳定供应。

天然气调压器工作原理
天然气调压器是一种用来控制和调节天然气的压力的装置。

其工作原理可以分为以下几个步骤：
1. 压力感应：天然气从管道中进入调压器，在进气口进入感压室。

2. 压力平衡：感压室内的压力通过传感器或弹簧等装置进行感应，将该压力传递给控制装置。

3. 控制信号：根据感压室内的压力与设定的目标压力之间的差异，控制装置会发出相应的控制信号。

4. 调整阀门：控制信号将被传递给调节阀门，以调整阀门的开度大小。

5. 压力调整：当调节阀门的开度改变时，阀门会调整天然气通过的流量，从而改变感压室内的压力。

6. 压力稳定：调节阀门在不断调整的过程中，逐渐使感压室内的压力稳定在设定的目标压力范围内。

通过以上的工作原理，天然气调压器可以保持管道中的天然气压力在安全范围内，并确保供应到消费者的天然气压力稳定。

这样可以防止管道爆炸、设备损坏、燃烧不完全等问题的发生。
