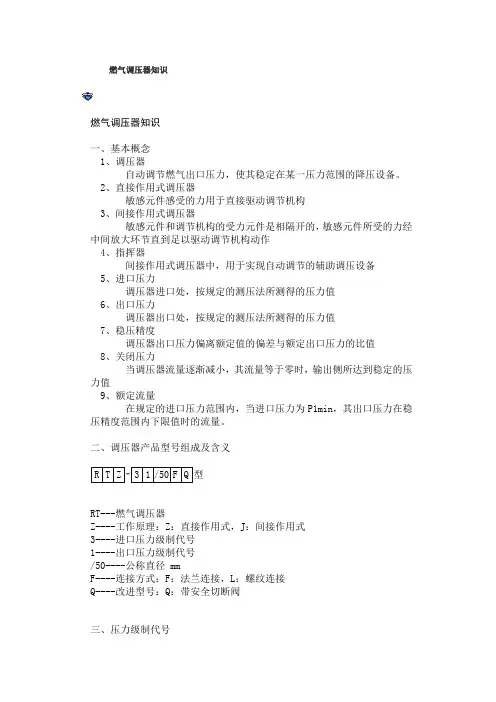

一、基本概念
1、调压器
自动调节燃气出口压力，使其稳定在某一压力范围的降压设备。

2、直接作用式调压器
敏感元件感受的力用于直接驱动调节机构
3、间接作用式调压器
敏感元件和调节机构的受力元件是相隔开的，敏感元件所受的力经中间放大环节直到足以驱动调节机构动作
4、指挥器
间接作用式调压器中，用于实现自动调节的辅助调压设备
5、进口压力
调压器进口处，按规定的测压法所测得的压力值
6、出口压力
调压器出口处，按规定的测压法所测得的压力值
7、稳压精度
调压器出口压力偏离额定值的偏差与额定出口压力的比值
8、关闭压力
当调压器流量逐渐减小，其流量等于零时，输出侧所达到稳定的压力值
9、额定流量
在规定的进口压力范围内，当进口压力为P1min，其出口压力在稳压精度范围内下限值时的流量。

二、调压器产品型号组成及含义
RT---燃气调压器
Z----工作原理：Z：直接作用式，J：间接作用式
3----进口压力级制代号
1----出口压力级制代号
/50----公称直径 mm
F----连接方式：F：法兰连接，L：螺纹连接
Q----改进型号：Q：带安全切断阀
三、压力级制代号
例如：RTZ-31/50FQ 代表切断式燃气调压器其中进口压力P1(MPa)：0.2<P≤0.4
出口压力P2(M Pa)：0.001-0.00475
稳压精度：±15。

天然气调压站自运行以来，调压器经常出现问题，对天然气管道稳定供气造成影响，为提高检修消缺工作质量，对过去所发生的缺陷进行综合汇总，做为今后调压器维修消缺工作参考资料。

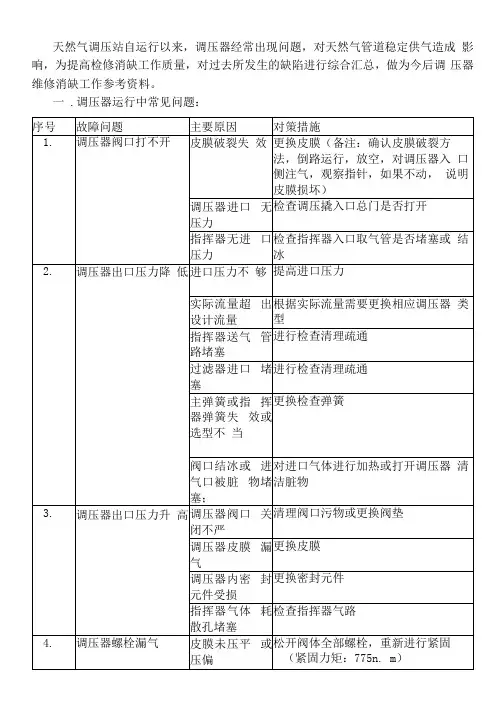

一 .调压器运行中常见问题：三.调压器压力整定。

参考《调压装置设定压力调整步骤》一般调压装置具有双支路，每一支路可能有切断阀、监控调压器和工作调压器，双支路共用放散阀。

一般调压设备设定压力从高到低顺序为：切断阀、放散阀、监控调压器和工作调压器。

其设定压力调整顺序也是按从高到低顺序进行设置。

如果一个调压装置中缺少某种调压设备，则对应的调整步骤可删除。

一、双路冷备用（备用路进出口阀关闭）两路对应的切断阀、监控调压器、工作调压器压力设定值可完全相同。

一般工作调压器设定压力为P,则监控调压器设定压力为（1.05-1.1）P,放散阀设定压力为（1. 1-1.2） P,切断阀设定压力为（1. 15-1.25） P；（一）、第一支路设定压力调整步骤：1.紧急切断阀压力设定调整A 关闭第一支路出口阀门；B将本支路所有信号取压阀门打开；C将切断阀设定弹簧顺时针拧到底；将放散阀设定弹簧顺时针拧到底；将监控调压器指挥器设定弹簧顺时针拧到底；将工作调压器指挥器设定弹簧逆时针完全放松；D缓慢打开第一支路进口阀门；E打开切断阴。

用手柄逆时针缓慢打开，听到气流声后保持其开度不变，直到无过气声或切断阀前后压力大致相同时，继续逆时针转动手柄，直到内部连杆装置挂钩挂上即可。

F顺时针缓慢调整工作调压器指挥器设定弹簧，使出口压力等于切断阀设定压力；G缓慢放松（逆时针）切断阀设定弹簧，直到切断阀切断，再顺时针转动约1/4圈设定弹簧,即可。

2.切断阀压力设定值检查A先将工作调压器指挥器设定弹簧逆时针完全放松；B将工作调压器后管线内压力放空，直到其压力小于切断阀设定压力；C缓慢打开切断阀；D顺时针缓慢调整工作调压器指挥器设定弹簧，使出口压力等于切断阀设定压力。

若切断阀切断，则切断阀压力设定调整完成。

燃气调压器调压器1、调压器的分类2、调压器的工作原理、设定、故障、维修及操作1、调压器的分类。

调压器作为压缩天然气供气站最主要的设备之一，它的保养、检修对整个供气系统来说，起着特别重要的作用。

作为操作维修人员，必须对调压器的调节、性能、工作原理、维修方法等方面特别了解。

以下是大地燃气公司常用的几种高中低压调压器（高压调压器名称及产地）1.11.1.1塔塔里尼(意大利)塔塔里尼(意大利)特点:钟罩式，工作稳定,压力调节适应范围广。

压力设定调节方便，有安全放散装置。

可在线维修。

易损零配件已可国产代替。

不足：拆装较费事，安装时要求较严格，特定条件下阀口垫易损坏1.1.2飞奥(意大利)飞奥(意大利)调压器特点：工作性能稳定，压力调节适用范围广，调节方便。

结构较复杂，整体拆装不方便，零配件购买困难。

1.1.3高特(荷兰)特点：工作性能稳定，压力调节适用范围广。

结构复杂，外加装指挥器，调节较不方便，零配件购买困难。

拆装费事。

高特(荷兰)调压器原理图特点：工作性能稳定，体积小，适用压力40Mpa以下，压力设定调节方便，内部结构简单，拆装方便，可在线维修。

1.1.5仿塔塔里尼(北京好石佳)仿制塔塔里尼(好石佳)特点：流量比意大利RP/10大，阀口垫经改造采用四氟垫后，寿命长，更换方便，压力调节装置采用单体系统。

仿制塔塔里尼(好石佳)德国产高压小型调压器特点;体积小,只需转动旋钮,就可调节压力,流量300方/H。

1.1.6费希尔车载(美国)特点：结构简单，调节方便。

适合小流量费希尔(车载)特点：工作稳定，结构简单，调节方便，可根据流量逐个开启，维修方便。

用中压气过滤网易堵塞。

费希尔性能稳定，结构简单，使用寿命长，调节方便，流量大，体积车载（民用）调压器特点：结构较复杂，调节方便。

如出现低温运行时，皮膜处容易漏气。

此种调压器现已不采用。

1.2中高压调压器1.2.1费希尔（美国）特点：性能稳定，结构简单，使用寿命长，调节方便，流量大，体积小。

天然气调压器工作原理
天然气调压器是一种用来控制和调节天然气的压力的装置。

其工作原理可以分为以下几个步骤：
1. 压力感应：天然气从管道中进入调压器，在进气口进入感压室。

2. 压力平衡：感压室内的压力通过传感器或弹簧等装置进行感应，将该压力传递给控制装置。

3. 控制信号：根据感压室内的压力与设定的目标压力之间的差异，控制装置会发出相应的控制信号。

4. 调整阀门：控制信号将被传递给调节阀门，以调整阀门的开度大小。

5. 压力调整：当调节阀门的开度改变时，阀门会调整天然气通过的流量，从而改变感压室内的压力。

6. 压力稳定：调节阀门在不断调整的过程中，逐渐使感压室内的压力稳定在设定的目标压力范围内。

通过以上的工作原理，天然气调压器可以保持管道中的天然气压力在安全范围内，并确保供应到消费者的天然气压力稳定。

这样可以防止管道爆炸、设备损坏、燃烧不完全等问题的发生。

天然气调压器概述天然气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的天然气流量而使出口天然气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

调压器工作原理天然气调压器是液化石油气安全燃烧的一个重要部件，连通在钢瓶和炉具之间．调压器不仅能把瓶内的高压石油气变为低压石油气（从980千Pa降至100千Pa左右），还能把低压气，稳定在适合炉具安全燃烧的压强范围内．即做到经它输出的石油气，在炉具火孔处的气压，随地随时地比外界大气压值大2940Pa左右，因此实际上调压器是一种自动稳压装置．人们习惯地把它称为减压器，是只注意到了它降压的功能，而忽视了它稳压的本领．调压器整个设计之巧妙精细，正是表现在它的稳压本领方面，本文拟在这方面作详尽的说明．它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成．调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室．上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜．在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔．下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能非常灵敏．杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用．此杠杆左右两端离支点距离为左短右长，是不等臂杠杆．其表现特点为：对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化．在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用．为了更清楚地阐明调压器的工作原理，有必要弄清楚这个问题：气体安全燃烧应具备什么条件？固体燃料要安全燃烧，要具备两个条件：一是适量的助天然气体（空气或氧气），二是燃烧物质保持一定的温度（通常高于着火点）．固体燃烧时，已燃部分对未燃部分的传热方式是传导和辐射，燃烧方向是由外向其中心发展．固体燃烧时发生热膨胀，体积变大，但变化不大，其位移几乎为零．气体燃烧时，已燃部分对未燃部分的传热方式，除了传导和辐射外，增加了对流方式，燃烧方向是由中心向外发展．气体燃烧时发生剧烈热膨胀，其生成物的体积为燃烧前体积数百千倍，并以较快速度发生位移①．因此仅满足上述的两个条件，是无法使气体安全燃烧的．现代燃烧理论告诉我们，气体安全燃烧还必须具备第三个条件，即维护一定大小的气压差，使天然气的出气速度等于燃烧速度．只有这样，在一定范围内达到动态平衡，火焰就能维持稳定状态，从而实现气体的安全燃烧．若出气压强过大，就会使出气速度大于燃烧速度，造成火焰离开火孔一定距离燃烧，此现象术语叫做离焰．若天然气压强继续上升，火焰将离火孔更远处燃烧，火焰的稳定性②遭到进一步破坏，火焰飘忽不定，直至最后完全熄灭，这种现象叫做脱火．脱火时，天然气会继续外泄，在空气中形成大量的有毒气体或爆炸性气体，极易引发事故；若天然气压强过小，会使燃烧速度大于出气速度，造成火焰会进入火孔继续燃烧，这现象叫做回火．回火时，形成缺氧状态的不完全燃烧，产生大量有毒气体，还会向外溢出石油气，也极易引发事故．经工程技术人员大量实验，不仅证实了气体安全燃烧要维持一定气压差，而且还证实了不同成份的气体，安全燃烧所需要的气压差并不相同．例如：人工煤气，80—100mm水柱；液化石油气，250—350mm水柱．前文提到的2940Pa正是这两个数值的平均值．让我们回到调压器原理上来．当我们打开钢瓶上的角阀（即通气开关）时，高压石油气通过进气管冲开阀垫进入下气室，随着下气室气体的增多，下气室压强就会升高，逼使橡皮膜向上凸起．上气室体积逐步变小，当上气室压强大于大气压时，室内空气从呼吸孔缓慢排出，完成了调压器一次呼气过程．在这一过程中，杠杆右端上移，左端则下压，使进气喷嘴逐步关闭，停止供气，使下气室压强不再上升．当打开天然气炉开关后，由于天然气向外输出，下气室压强变小，橡皮膜下凹，带动杠杆右端下移左端上动，阀垫开启，高压石油气进入下气室．在这一过程中，上气室体积逐渐变大，当它的压强小于外界大气压时，空气从外经呼吸孔进入上气室，完成了调压器一次吸气过程．因此，在炉具燃烧过程中，橡皮膜不停地上凸下凹，阀垫由杠杆带动，也随着不断关闭开启．在整个动态变化中，我们只要保证调压器中的杠杆，它左、右两力臂（注意左短右长的特点）之长，有一个合理的比例，加上橡皮膜与弹簧对杠杆右端，施加一个大小适当的合力，就能让阀垫开启时间远小于关闭时间，并让这两段时间有一个恰当的比值．这个恰当比值，就保证了下气室的气压，始终比上气室大2940Pa左右．对于上气室气压来讲，可近似地认为就是当时外界的大气压值③．这样就使天然气离开火孔处的压强，永远比大气压值大2940Pa左右，天然气在稳定状态下燃烧．这是调压器设计上的第一个精妙之处．第二个精妙之处，表现在呼吸孔的设计上，是那样独具匠心．一是呼吸孔为什么开钻在上阀盖的边沿上？而不是开钻在易于钻孔的其它位置？二是呼吸孔直径为0.8毫m，仅能穿过最小号的锈花针，孔径为什么如此之小？小孔开钻在阀盖的边沿上，是为了让它紧靠橡皮膜．如果下气室气压过大，橡皮膜就向上凸起，立刻堵住呼吸孔，防止了上气室中的空气由呼吸孔向外排出．根据玻意耳特定律可知，被密闭在上气室内一定质量的空气，在体积变小的过程中，其压强不断变大．即是pV=常量．防止了橡皮膜因上下气压悬殊过大而破损，避免了因膜片破损造成石油气外泄事故的发生．呼吸孔直径为0.8毫m，但孔深却在1cm左右，这儿充分应用了流体力学知识．流体在运动时，由于阻滞作用会存在内摩擦力．孔洞面积越小，深度越大，内摩擦力就越大，阻尼效果就明显——每秒流量变小．这样，上气室在呼气和吸气时，有一个较长的时间过程，从而保证了在动态变化中，在石油气增减压强时，不是迅猛增加，也不是迅猛减少，就能让火焰稳定燃烧，体现了动态平衡的调节过程．直接作用式调压器由测量元件（薄膜）、传动部件（阀杆）和调节机构（阀门）组成（图1）。

基础知识——调压常识城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。

燃气调压装置是在城镇燃气输配系统中，专为城市门站、分输站、储配站、区域调压站、燃气锅炉、其他专业用户或者居民用户设计的成套调压设备。

基本功能：燃气净化、燃气调压、安全保护（放散、切断）、流量计量等。

扩展功能：自控系统、报警系统、加臭装置、伴热装置（管壁加热保温）、热交换装置（燃气加热）。

用户类型分类：首站、门站、高中压调压装置(M),民用区域调压装置(E),锅炉专用调压装置(D)等。

进出口压力分类：高高压、高中压、高低压、中中压、中低压等。

结构型式分类：撬装式、柜式、箱式。

调压管路分类：双路（S）2+1/2+0,单路（D）1+1/1+0。

主调分类：国产（J），进口（F）。

调压站（ regulator station）：将调压装置放置于专用的调压建筑物或构筑物中，承担用气压力的调节。

包括调压装置及调压室的建筑物或构筑物等。

调压箱(调压柜) （regulator box）：将调压装置放置于专用箱体，设于用气建筑物附近，承担用气压力的调节。

包括调压装置和箱体。

悬挂式和地下式箱称为调压箱(Q、RB），落地式箱称为调压柜。

设置在地上单独的调压箱(悬挂式)，对居民和商业用户燃气进口压力不应大于O．4MPa；对工业用户(包括锅炉房)燃气进口压力不应大于0。

设置在地上单独的调压柜(落地式)，对居民、商业用户和工业用户(包括锅炉房)燃气进口压力不宜大于1．6MPa。

体积大于1．5m3的调压柜应有爆炸泄压口，爆炸泄压口不应小于上盖或最大柜壁面积的50 %(以较大者为准)；爆炸泄压口宜设在上盖上；通风口面积可包括在计算爆炸泄压口面积内。

调压基本原理调压器：自动调节调压器的出口压力，使其稳定在某一压力范围内的降压装置。

调压器基本功能：在一定的进口压力P1范围内，将调压器的出口压力P2维持在某一规定的范围内，同时，还必须满足下游的流量Q要求。

天燃气调压器天然气是一种很便捷的能源，广泛应用于生产和生活领域。

但是，天然气具有易燃、易爆和毒害等特性，要安全使用天然气，就需要选用可靠的天然气调压器。

本文将介绍天然气调压器的基本知识。

什么是天燃气调压器天然气调压器，又称为燃气调压器、天然气减压器，是一种用来降低天然气管道中的压力，使其达到合适使用压力的装置。

对于天然气供应系统，天然气调压器是必不可少的组成部分。

天燃气调压器的工作原理天然气调压器的工作原理是，在调压器内部设置一个可调节的限制或节流装置，当天然气流经这个装置时，它会流速降低、压力升高。

因此，通过这个节流装置的调节，可以控制天然气的流量和压力，并保证其在管道中的稳定传输。

天燃气调压器的分类天然气调压器通常按照其结构和工作原理进行分类：1. 直接作用式天然气调压器直接作用式天然气调压器的工作原理比较简单，它直接靠一个弹簧或膜片等机械部件来控制气体的流量和压力。

直接作用式调压器体积小，制造简单，安装方便，但调节精度较低。

2. 间接作用式天然气调压器间接作用式天然气调压器需要一个外部反馈信号来控制其调压器内部的调节阀门，从而控制气体的流量和压力。

与直接作用式天然气调压器相比，间接作用式调压器具有更高的调节精度和更宽的调节范围。

天燃气调压器的安装和维护天然气调压器的安装需要受到规范化的要求和相关的安全考虑。

首先，需要根据调压器的大小和气体流量确定其安装位置，以便保证复合配套设备及既有管道与设备的安全，并便于日常维护和管理。

其次，需要根据实际情况，选择合适的配管尺寸和阀门，保证调压器的正常工作。

关于维护，天然气调压器在运行过程中需要定期进行检查和维修，以保证调压器的正常工作和生命周期。

具体维护方法可以参考调压器的说明书。

结语天然气调压器是安全使用天然气的重要设备，它不仅可以降低天然气供应系统中的压力，使其达到合理的使用压力，而且还可以保护设备和人身安全。

因此，在选购、安装和维护调压器时一定要科学合理，并按照相关规范操作。

天然气调压设备培训教材一、调压器分类燃气调压器（gas pressure regulator）俗称减压阀，是通过自动改变经调节阀的燃气流量而使出口燃气保持规定压力的设备，通常分为直接作用式和间接作用式两种。

目前运行的城市天然气门站多采用截止式调压器和轴流式调压器，这两种调压器均为间接作用调压器，即通过指挥器与主调压器联合作用实现调压。

截止式调压器调压器的阀口为非全通径(即阀口全开口径比调压器口径要小)，阀体采用铸造，少数部件锻造，制造成本比轴流式调压器低。

气体下进上出，在调压器内做逆“Z”字形流动，一方面气体会产生气蚀，冲刷阀体死角；另一方面气体在阀体内2次转弯会产生一定压力损失和较大的噪声。

图2.3.1截止式调压器结构图轴流式调压器调压器阀体采用锻钢制造，与铸钢相比锻钢的金属晶粒更细、更致密，从而具有更高的强度和金属致密度，锻钢阀体在高压工况下使用安全性更高。

气体通过调压器时为直线(轴向)流动，不会产生气蚀。

调压器阀口为全通径(即阀口全开口径与调压器口径相同)，一方面阀体阻力小、流态好、同等工况下产生的噪声比截止式调压器小，同等口径、同等压力下，轴流式调压器的额定流量要高出截止式调压器15%以上；另一方面，气体携带的微小固体杂质(灰尘等)不易淤积在阀口造成调压器关闭不严等故障，在实际应用中轴流式调压器故障率要低于截止式调压器。

图2.3.2 轴流式调压器结构图二、压力单位压力单位（pressure unit）法定国际单位制导出的压力单位为帕(Pa)【帕斯卡的简称[Pascal],1帕斯卡=1牛顿/平方米(1N/㎡)】。

常用的为兆帕(MPa)、千帕(kPa)，惯用的非法定单位还有巴(bar)、工程大气压(at)、磅每平方英寸(psi)、毫米汞柱(mmHg)、毫米水柱(mmH2O)等。

表 2.3.1压力单位换算注：毫米水柱是指4摄氏度状态的水柱高度，毫米汞柱是指0摄氏度状态的汞柱高度。

三、紧急切断阀这是一种安全装置，当某些故障引起调压器出口压力达到予定介入值时，它立即自动截断气流阻止燃气继续流向下游，从而保障用户安全。
