GYJ-0052 EL817光耦隔离 光电隔离 电平转换 带驱动PNP信号输出 高电平有效

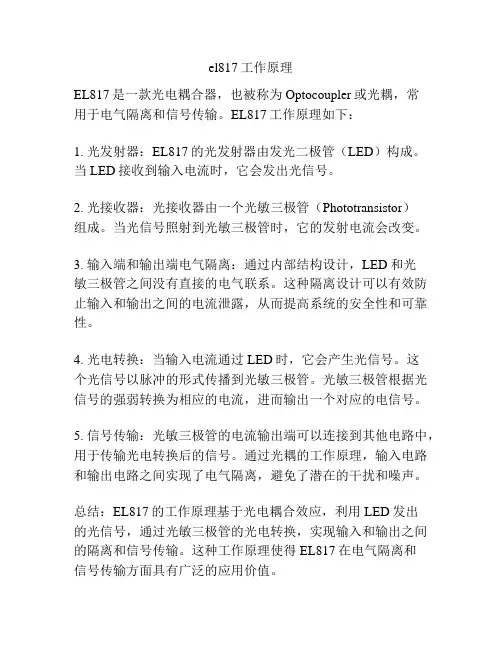

el817工作原理
EL817是一款光电耦合器，也被称为Optocoupler或光耦，常
用于电气隔离和信号传输。

EL817工作原理如下：
1. 光发射器：EL817的光发射器由发光二极管（LED）构成。

当LED接收到输入电流时，它会发出光信号。

2. 光接收器：光接收器由一个光敏三极管（Phototransistor）
组成。

当光信号照射到光敏三极管时，它的发射电流会改变。

3. 输入端和输出端电气隔离：通过内部结构设计，LED和光
敏三极管之间没有直接的电气联系。

这种隔离设计可以有效防止输入和输出之间的电流泄露，从而提高系统的安全性和可靠性。

4. 光电转换：当输入电流通过LED时，它会产生光信号。

这
个光信号以脉冲的形式传播到光敏三极管。

光敏三极管根据光信号的强弱转换为相应的电流，进而输出一个对应的电信号。

5. 信号传输：光敏三极管的电流输出端可以连接到其他电路中，用于传输光电转换后的信号。

通过光耦的工作原理，输入电路和输出电路之间实现了电气隔离，避免了潜在的干扰和噪声。

总结：EL817的工作原理基于光电耦合效应，利用LED发出
的光信号，通过光敏三极管的光电转换，实现输入和输出之间的隔离和信号传输。

这种工作原理使得EL817在电气隔离和
信号传输方面具有广泛的应用价值。

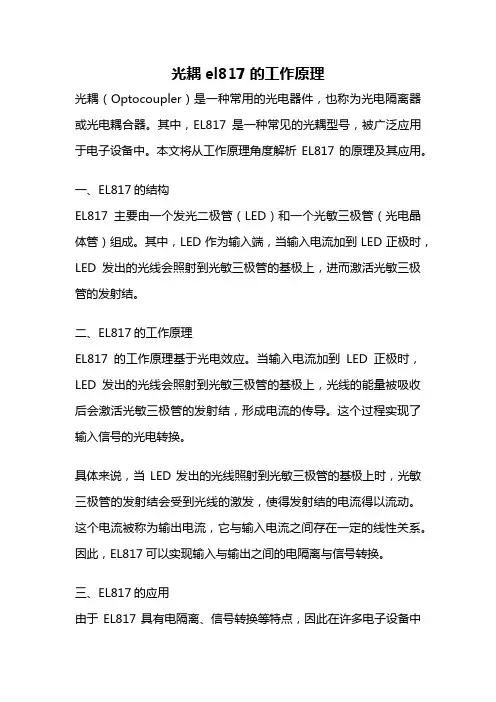

光耦el817的工作原理光耦（Optocoupler）是一种常用的光电器件，也称为光电隔离器或光电耦合器。

其中，EL817是一种常见的光耦型号，被广泛应用于电子设备中。

本文将从工作原理角度解析EL817的原理及其应用。

一、EL817的结构EL817主要由一个发光二极管（LED）和一个光敏三极管（光电晶体管）组成。

其中，LED作为输入端，当输入电流加到LED正极时，LED发出的光线会照射到光敏三极管的基极上，进而激活光敏三极管的发射结。

二、EL817的工作原理EL817的工作原理基于光电效应。

当输入电流加到LED正极时，LED发出的光线会照射到光敏三极管的基极上，光线的能量被吸收后会激活光敏三极管的发射结，形成电流的传导。

这个过程实现了输入信号的光电转换。

具体来说，当LED发出的光线照射到光敏三极管的基极上时，光敏三极管的发射结会受到光线的激发，使得发射结的电流得以流动。

这个电流被称为输出电流，它与输入电流之间存在一定的线性关系。

因此，EL817可以实现输入与输出之间的电隔离与信号转换。

三、EL817的应用由于EL817具有电隔离、信号转换等特点，因此在许多电子设备中得到广泛应用。

1. 电隔离EL817能够实现输入与输出之间的电隔离，从而保护输入与输出之间的电路不受干扰。

例如，在测量仪器中，输入端可能需要测量高压信号，而输出端则需要连接低压电路，这时就可以使用EL817实现输入与输出之间的电隔离，确保安全可靠的信号传输。

2. 信号转换EL817能够将输入信号转换为输出信号，实现不同电平之间的信号匹配。

例如，在数字电路与模拟电路之间，由于电平差异，可能需要使用EL817将数字信号转换为模拟信号，或者将模拟信号转换为数字信号，以实现两者之间的互联互通。

3. 电噪声隔离在一些噪声环境下，输入信号可能会受到电磁干扰或其他干扰源的影响，导致输出信号质量下降。

EL817能够通过电隔离的特性，将输入信号与输出信号隔离开来，从而减少噪声的传递和影响，提高信号的纯净度。

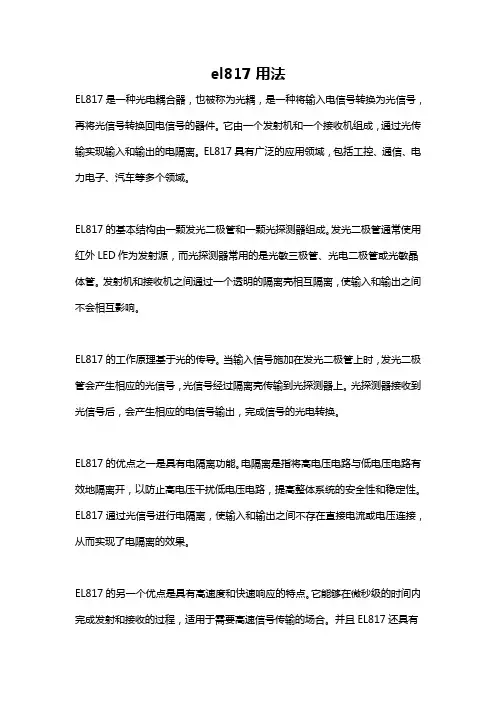

el817用法EL817是一种光电耦合器，也被称为光耦，是一种将输入电信号转换为光信号，再将光信号转换回电信号的器件。

它由一个发射机和一个接收机组成，通过光传输实现输入和输出的电隔离。

EL817具有广泛的应用领域，包括工控、通信、电力电子、汽车等多个领域。

EL817的基本结构由一颗发光二极管和一颗光探测器组成。

发光二极管通常使用红外LED作为发射源，而光探测器常用的是光敏三极管、光电二极管或光敏晶体管。

发射机和接收机之间通过一个透明的隔离壳相互隔离，使输入和输出之间不会相互影响。

EL817的工作原理基于光的传导。

当输入信号施加在发光二极管上时，发光二极管会产生相应的光信号，光信号经过隔离壳传输到光探测器上。

光探测器接收到光信号后，会产生相应的电信号输出，完成信号的光电转换。

EL817的优点之一是具有电隔离功能。

电隔离是指将高电压电路与低电压电路有效地隔离开，以防止高电压干扰低电压电路，提高整体系统的安全性和稳定性。

EL817通过光信号进行电隔离，使输入和输出之间不存在直接电流或电压连接，从而实现了电隔离的效果。

EL817的另一个优点是具有高速度和快速响应的特点。

它能够在微秒级的时间内完成发射和接收的过程，适用于需要高速信号传输的场合。

并且EL817还具有低功耗、小尺寸、抗干扰等特点，使其成为一种理想的电隔离解决方案。

在工业自动化领域，EL817常用于数字输入输出模块、变频器和PLC等设备中。

它能够将电机驱动回路与PLC控制回路进行电隔离，确保高压电源不会对PLC 控制回路产生干扰，提高设备的稳定性和可靠性。

此外，EL817还可以用于高压开关电源、电液伺服系统、通信设备等。

在电力电子领域，EL817可以用于电力开关设备中的电隔离过程。

在大功率电网中，为了保护低压控制回路和高压电路之间的可靠隔离，常使用EL817光耦来实现电隔离的效果。

光耦能够将高压电路信号转换为光信号，再将光信号转换为低压电路信号，从而避免高压电路对低压电路的干扰。

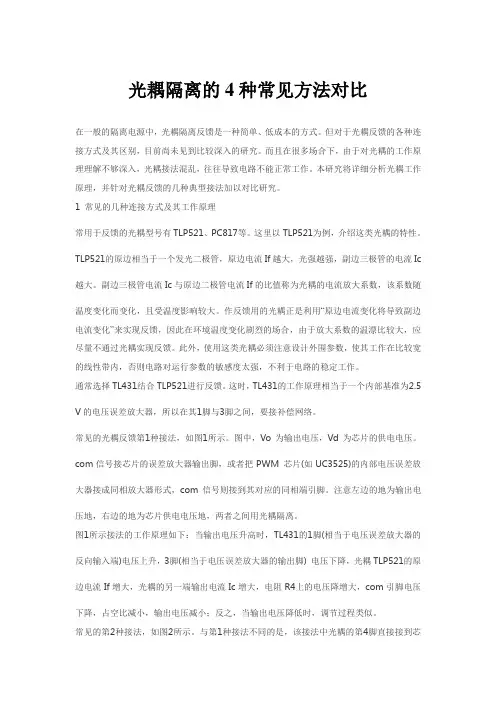

光耦隔离的4种常见方法对比在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic 越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚) 电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

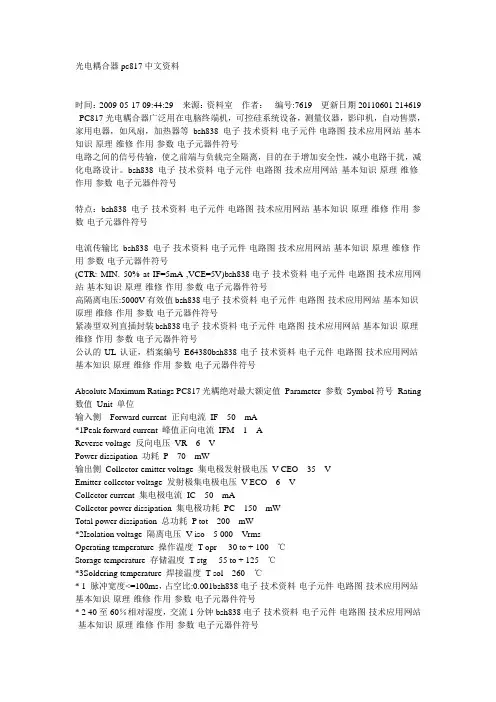

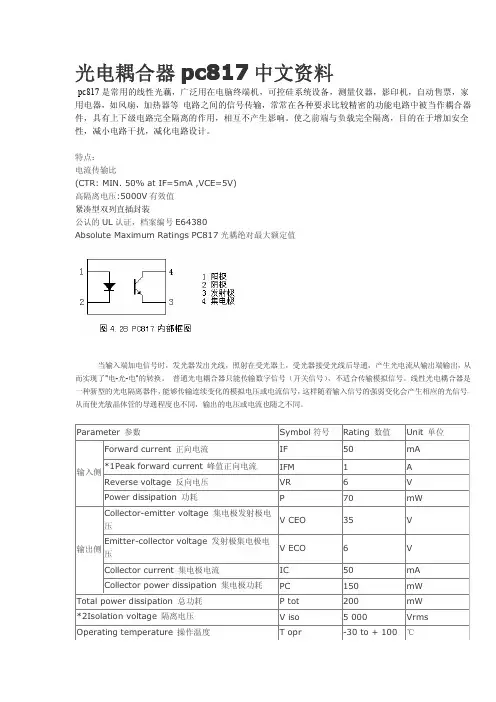

光电耦合器pc817中文资料时间：2009-05-17 09:44:29 来源：资料室作者：编号:7619 更新日期20110601 214619 PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号特点：bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号电流传输比bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号(CTR: MIN. 50% at IF=5mA ,VCE=5V)bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号高隔离电压:5000V有效值bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号紧凑型双列直插封装bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号公认的UL认证，档案编号E64380bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Absolute Maximum Ratings PC817光耦绝对最大额定值Parameter 参数Symbol符号Rating 数值Unit 单位输入侧Forward current 正向电流IF 50 mA*1Peak forward current 峰值正向电流IFM 1 AReverse voltage 反向电压VR 6 VPower dissipation 功耗P 70 mW输出侧Collector-emitter voltage 集电极发射极电压V CEO 35 VEmitter-collector voltage 发射极集电极电压V ECO 6 VCollector current 集电极电流IC 50 mACollector power dissipation 集电极功耗PC 150 mWTotal power dissipation 总功耗P tot 200 mW*2Isolation voltage 隔离电压V iso 5 000 VrmsOperating temperature 操作温度T opr -30 to + 100 ℃Storage temperature 存储温度T stg -55 to + 125 ℃*3Soldering temperature 焊接温度T sol 260 ℃* 1 脉冲宽度<=100ms，占空比:0.001bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号* 2 40至60％相对湿度，交流1分钟bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号* 3 10秒bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Electro-optical Characteristics光电特性bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Parameter 参数Symbol 符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Conditions 测试条件数值bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号最小bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号典型bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号最大bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号典型bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号输入侧Forward voltage正向电压V F IF = 20mA - 1.2 1.4 VPeak forward voltage正向峰值电压V FM IFM = 0.5A - - 3.0 VReverse current 反向电流IR VR =4V - - 10 μATerminal capacitance 终端电容Ct V = 0, f = 1kHz - 30 250 pF输出侧Collector dark current 集电极暗电流ICEO VCE = 20V - - 10-7 ATransfer charac-teristics 传输特点*4Current transfer ratio 电流传输比CTR IF = 5mA, V CE = 5V 50 - 600 %Collector-emitter saturation voltage 集电极发射极饱和电压V CE(sat) IF = 20mA, I C = 1mA - 0.1 0.2 VIsolation resistance 隔离电阻R ISO DC500V, 40 to 60% RH 5x1010 1011 - ΩFloating capacitance 浮动电容Cf V = 0, f = 1MHz - 0.6 1.0 pFCut-off frequency截止频率fc VCE = 5V, I C = 2mA, R L = 100 W, -3dB - 80 - kHz Response time 响应时间Rise time 上升时间tr VCE = 2V, I C = 2mA, R L = 100 W - 4 18 μsFall time下降时间tf - 3 18 μs* 4分类表电流传输比如下所示bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Model No. 型号Rank mark 等级标志电流传输比CTR ( % )PC817A A 80 to 160PC817B B 130 to 260PC817C C 200 to 400PC817D D 300 to 600PC8 * 7AB A 或B 80 to 260PC8 * 7BC B 或C 130 to 400PC8 * 7CD C 或D 200 to 600PC8 * 7AC A, B 或C 80 to 400PC8 * 7BD B, C 或D 130 to 600PC8 * 7AD A, B, C 或D 80 to 600PC8 * 7 A, B, C, D 或无标记50 to 600*：1或2或3或4 bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图 1 测试电路的频率响应图2测试电路的响应时间bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号特性曲线图bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号正向电流比(常温) 集电极功耗比(常温)bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号峰值正向电流与占空比电流传输比比正向电流bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号正向电流与正向电压集电极电流比集电极发射极电压bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号相对比率与电流传输比常温集电极发射极饱和电压与常温bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号集电极暗电流比常温响应时间与负载电阻bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号频率响应集电极发射极饱和电压与正向电流bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号应用电路：bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图4 打开或关闭12V直流电动机的TTL控制信号输入电路图bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号图5 与TL431配合的电源反馈电路bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号封装尺寸及引脚功能图：bsh838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号本文来自【838电子】：/ad/PCB/1353.html 本文来自【838电子】：/ad/PCB/1353.html 本文来自【838电子】：/ad/PCB/1353.html 本文来自【838电子】：/ad/PCB/1353.html。

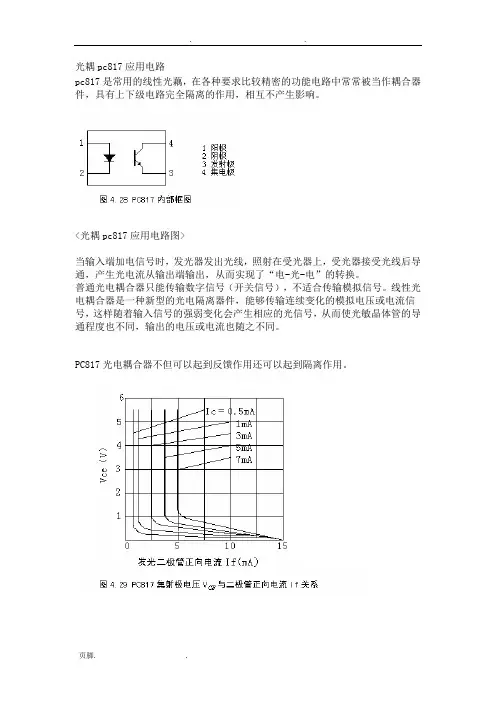

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

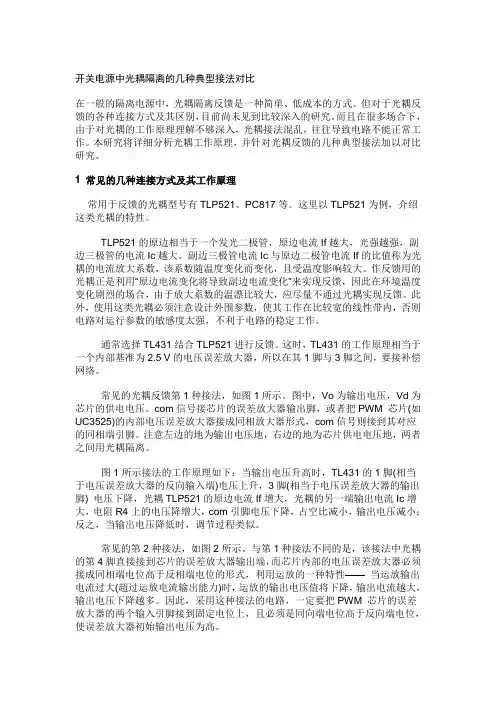

开关电源中光耦隔离的几种典型接法对比在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。

但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。

而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。

本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。

1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。

这里以TLP521为例，介绍这类光耦的特性。

TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。

副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。

作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。

此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。

通常选择TL431结合TLP521进行反馈。

这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。

常见的光耦反馈第1种接法，如图1所示。

图中，Vo为输出电压，Vd为芯片的供电电压。

com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。

注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。

图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚) 电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。

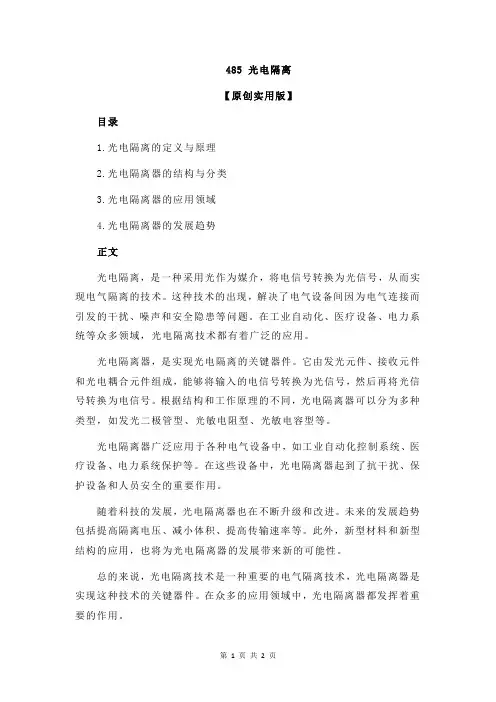

485 光电隔离
【原创实用版】
目录
1.光电隔离的定义与原理
2.光电隔离器的结构与分类
3.光电隔离器的应用领域
4.光电隔离器的发展趋势
正文
光电隔离，是一种采用光作为媒介，将电信号转换为光信号，从而实现电气隔离的技术。

这种技术的出现，解决了电气设备间因为电气连接而引发的干扰、噪声和安全隐患等问题。

在工业自动化、医疗设备、电力系统等众多领域，光电隔离技术都有着广泛的应用。

光电隔离器，是实现光电隔离的关键器件。

它由发光元件、接收元件和光电耦合元件组成，能够将输入的电信号转换为光信号，然后再将光信号转换为电信号。

根据结构和工作原理的不同，光电隔离器可以分为多种类型，如发光二极管型、光敏电阻型、光敏电容型等。

光电隔离器广泛应用于各种电气设备中，如工业自动化控制系统、医疗设备、电力系统保护等。

在这些设备中，光电隔离器起到了抗干扰、保护设备和人员安全的重要作用。

随着科技的发展，光电隔离器也在不断升级和改进。

未来的发展趋势包括提高隔离电压、减小体积、提高传输速率等。

此外，新型材料和新型结构的应用，也将为光电隔离器的发展带来新的可能性。

总的来说，光电隔离技术是一种重要的电气隔离技术，光电隔离器是实现这种技术的关键器件。

在众多的应用领域中，光电隔离器都发挥着重要的作用。

EVERLIGHT ELETCRONICS CO., LTDTechnical Data Sheet Photocoupler-RoHS Compliant深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ ＥＬ８１７是台湾亿光（ＥＶＥＲＬＩＧＨＴ）生产的线性光耦，用在电源的反馈回路，用来稳定电压和隔离。

亿光电子的光耦合器可提供各式封装型式　（４－Ｐｉｎ　ＳＳＯＰ，　４－Ｐｉｎ　ＳＯＰ，　４－Ｐｉｎ　ＤＩＰ，　６－Ｐｉｎ　ＤＩＰ，　８－Ｐｉｎ　ＳＯＰ　与　８－Ｐｉｎ　ＤＩＰ）　且客户可依据产品输出功能，选用适合的产品。

ＥＬ８１７　亿光光耦合器主要使用在电源设备上，隔离高低　电压的用途。

相关的终端产品应用包括家电、温控、冷气空调（ＨＶＡＣ）、贩卖机、照明控制装置、充电器与交换式的电源供应器。

E -Mail:1091944079@Photocoupler-RoHS Compliant深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍEL817 Series S1 TypeNotes:1.Rank shall be or shall not be marked2.Factory code shall be marked (T: Taiwan / C: China)3.Year date code4.2-digit work week5.All dimensions are in millimeters6.Specifications are subject to change without noticePhotocoupler-RoHS Compliant深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍEL817 SeriesAbsolute Maximum Ratings ( Ta=25°C )UnitRatingParameter SymbolmACurrent I F 50ForwardVVoltage V R 6Input ReversemWDissipation P 70PowermWCollector Power Dissipation P C 150mAOutput CollectorCurrent I C 50VVoltageV CEO 35Collector-EmitterVVoltageEmitter-CollectorV ECO 6Total Power Dissipation Ptot 200 mW＊1 Isolation Voltage Viso 5000rmsVOperating Temperature Topr -55~+110 °CStorage Temperature Tstg -55~+125 °C＊2 Soldering Temperature Tsol 260°C*1 AC for 1 minute, R.H= 40~ 60%RH-Isolation voltage shall be measured using the following method.(1) Short between anode and cathode on the primary side andbetween collector, emitter and base on the secondary side.(2) The isolation voltage tester with zero-cross circuit shall be used.(3) The waveform of applied voltage shall be a sine wave*2 For 10 secondsPhotocoupler-RoHS CompliantEL817 SeriesElectro-Optical Characteristics (Ta=25°C)Parameter Symbol Min. Typ. Max. Unit ConditionForwardV F - 1.2 1.4 V I F =20mA ReverseCurrent I R - - 10 uAV R =4VInputTerminal Ct - 30 250 pF V=0,f=1kHz Collector Dark currentI CEO - - 100 nAV CE =20VOutputCollector- Emitter breakdown voltage BV CEO 35 - - V Ic=0.1mACurrent Transfer ratio CTR 50-600 % I F =5mA ,V CE =5VCollector- Emitter saturation voltageV CE(sat) - 0.1 0.2 V I F =20mA ,Ic=1 mAIsolation resistance R ISO 5×1010 1011 - ΩDC500V,40~60%R.HFlotation capacitance Cf - 0.6 1.0 pF V=0, f=1MHz Cut-off frequency fc - 80 - kHz V CE =5V, I C =2 mA R L =100Ω, -3dBRise time t r - 4 18 us Transfer CharacteristicsFall timet f - 3 18 usV CE =2VI C =2mA,R L =100Ω深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍEL817 Series SupplementEL817 Series RELIABILITY PLANz The reliability of products shall be satisfied with items listed below.Confidence level : 90 % , LTPD : 10 %Classification Test Item Description & Condition (Acc.)Sample FailureCriteriaReferenceStandardOperation Life * Ta = 25±3°CIR: If = 50 mAPt: Pc = 130 mW ( Vf=1.4v) , 1000 hrs 0 / 22 MIL-S-750 : 1026MIL-S-883 : 1005JIS C 7021 : B-1High Temperature / High Humidity Reverse Bias (H3TRB) Ta = 85 ±3°C , Humi. = 85 % rhPt: 80% * Vce (max rating) , 1000 hrs0 / 22 JIS C 7021 : B-11High Temperature Reverse Bias (HTRB) Ta = 105 ±3°CPt: 100% * Vce (Max rating) ,1000 hrs0 / 22 JIS C 7021 : B-8Low Temperature Storage Ta = -50 ±3°C , 1000 hrs 0 / 22 JIS C 7021 : B-12High Temperature Storage Ta = 125 ±3°C , 1000 hrs 0 / 22 JIS C 7021 : B-10MIL-S-883 : 1008 Endurance testAuto clave P = 15 PSIG , Ta = 121 °C ,Humi. = 100 % rh , 48 hrs0 / 22 JESD 22-A102-BTemperature Cycling (Air to Air) 125°C ~ - 55 °C30 ~ 30 min , 100 cycles0 / 22 MIL-S-883 :1010JIS C 7021 : A-4Thermal Shock (Liquid to Liquid) 125 ~ - 55°Ct (dwell) = 5 mint (trans.) = 10 sec , 100 cycles0 / 22 MIL-S-202 : 107DMIL-S-750 : 1051MIL-S-883 :1011Solder Resistance Ta = 260 ±3°Ct (dwell) = 10 ±1 sec 0 / 22 MIL-S-750 : 2031JIS C 7021 : A-1Environmental TestSolder Ability Ta = 230 ±3 °Ct (dwell) = 5 ±1 sec 0 / 22CTR shift > 1.2Vf > U* 1.0Ir > U * 1.0Vce(sat) >U*1.0Bvceo < L*1.0Bveco < L*1.0L :LowSpec.LimitU : Up Spec.LimitMIL-S-883 : 2003JIS C 7021 : A-2深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍEL817 Series2.25 Tubes / Inner Carton3.12 Inner Cartons / Outside Carton深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍEL817 SeriesEL817 Series3. 10 Inner Cartons / Outside CartonTEL:755-36627339集成电路，光电藕合器，三端稳压管，二三极管，电阻电容深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ深圳市恒科信电子有限公司 电子元件一站式 Ｅ－Ｍａｉｌ：１０９１９４４０７９＠ｑｑ．ｃｏｍ。

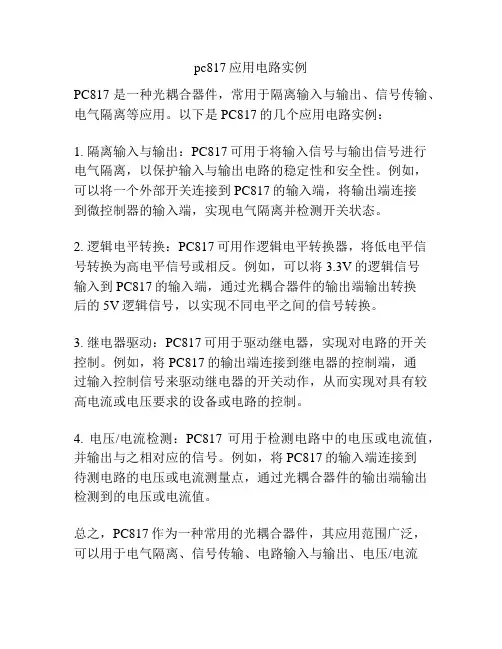

pc817应用电路实例
PC817是一种光耦合器件，常用于隔离输入与输出、信号传输、电气隔离等应用。

以下是PC817的几个应用电路实例：
1. 隔离输入与输出：PC817可用于将输入信号与输出信号进行电气隔离，以保护输入与输出电路的稳定性和安全性。

例如，可以将一个外部开关连接到PC817的输入端，将输出端连接
到微控制器的输入端，实现电气隔离并检测开关状态。

2. 逻辑电平转换：PC817可用作逻辑电平转换器，将低电平信号转换为高电平信号或相反。

例如，可以将
3.3V的逻辑信号
输入到PC817的输入端，通过光耦合器件的输出端输出转换
后的5V逻辑信号，以实现不同电平之间的信号转换。

3. 继电器驱动：PC817可用于驱动继电器，实现对电路的开关控制。

例如，将PC817的输出端连接到继电器的控制端，通
过输入控制信号来驱动继电器的开关动作，从而实现对具有较高电流或电压要求的设备或电路的控制。

4. 电压/电流检测：PC817可用于检测电路中的电压或电流值，并输出与之相对应的信号。

例如，将PC817的输入端连接到
待测电路的电压或电流测量点，通过光耦合器件的输出端输出检测到的电压或电流值。

总之，PC817作为一种常用的光耦合器件，其应用范围广泛，可以用于电气隔离、信号传输、电路输入与输出、电压/电流
检测等各种电路应用中。

以上仅为一些基本的应用电路实例，具体应用仍需根据实际需求进行设计和调整。

光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

光耦隔离(驱动)电路-v1.0..光耦隔离（驱动）电路（V1.0）一、本文件的内容及适用范围本文详细分析了非线性光耦的结构、重要参数，并以此为依据讲解了光耦的应用设计原则及隔离（驱动）电路的设计步骤与方法，最后对单片集成数字隔离器做了简单介绍。

适用于作为艾诺公司开发工程师新项目硬件开发过程、产品设计修改过程、产品问题分析过程、工程师培训的指导性模块与参考文件。

本文中的“光耦”指非线性光耦。

本文中的过程与方法不能完全应用于线性光耦。

二、光耦光电耦合器optical coupler/optocoupler,简称光耦。

是设计上输入与输出之间用来电气隔离并消除干扰的器件。

因线性光耦特有其特点及设计方法，本文在此仅单独讨论在公司产品上广泛应用非线性光耦。

2.1 光耦在公司仪表上的主要应用根据光耦的类型在公司仪表上主要有以下几个方面的应用：1、数字信号隔离：非线性光耦，如6N137对高速数字信号如SPI、UART等接口的隔离。

2、模拟信号隔离传递：线性光耦。

隔离&驱动：普通输出型，如TLP521对IO信号的隔离；达林顿输出型主要用于需要大驱动电流的场合，如继电器的驱动和隔离。

2.2 公司主要应用的主要非线性光耦类别、型号及参数特点主要类别：1、通用型：TLP521、PC817等。

2、数字逻辑输出型（高速、带输出控制脚）：6N137及其变种HCPL06系列等。

3、达林顿输出型：4N30、4N33等。

4、推挽输出型（MOS、IGBT驱动专用）：TLP250、HCPL316等艾诺公司截止到2010年12月常用光耦型号统计及分类见表格《艾诺光耦201012.XLS》。

2.4 光耦基础知识1、光耦结构及原理示意光耦的主要构成部分：LED（电->光）、光电管（光->电）、电流放大（Hfe）部分。

Topr ,operating temmprature工作温度：器件正常工作所允许的温度范围。

是指环境温度。

【简要说明】
序
号
Type ♦产品型号GYJ-0052
1.Appearance♦产品外形图参考图在下面
2.Outline ♦外形尺寸长x宽x高72mmX 54mmX 12mm
3.power voltage ♦供电电压 5 to 24V 可选
4.Features♦主要特征
每一路都具有输入输出指示灯
输入支持高低电平
输出PNP信号（高电平有效）
自带驱动能力可以驱动1W以内负载
输入1.5V to 36V电压可选
输出 5V to 24V电压可选
相应频率0 to 1000HZ
支持72mm DIN导轨壳
5.08mm端子
提供原理图、尺寸图
5.Insulation Resistance♦绝缘电阻100MΩ 500VDC
6.Dielectric Strength ♦介质耐压1000VAC 1min
7.Between Contacts ♦触点间400VAC 1min
8.Ambient Temperature ♦环境温度-30℃ to +70℃
9.Ambient humidity♦环境湿度20% to 80%RH
【接线说明】
【原理图】
【PCB图】
【应用举例高电平为有效信号时接线】
【应用举例低电平为有效信号时】
【应用举例多种信号电压输入时及负载接线】
【输入输出信号对照表】
【实物图片展示】
【模块加装壳体效果图】。

详解光耦EL817的重要参数详解光耦EL817的重要参数一一CTRfi CTR:发光管的电流和光敏三极管的电流比的最小值。

隔离电压：发光管和光敏三极管的隔离电压的最小值。

光耦的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR输入级与输出级之间的绝缘电阻、集电极■发射极反向击穿电压V （BR） CEO集电极■发射极饱和压降VCE （sat）。

此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

集电极■发射极电压：集电极■发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？普通光耦合器的CTRJF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。

线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比（△ CTR衣IC/ △IF）很接近于直流电流传输比CTRfi。

因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性尖系。

这是其重要特性。

电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。

当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。

采用一只光敏三极管的光耦合器，CTR的范围大多为20%,300%如4N35），而pc817则为80%, 160%台湾亿光（如EL817）可达50%,600%这表明欲获得同样的输出电流，后者只需较小的输入电流。

因此，CTR参数与晶体管的hFE有某种相似之处。

使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，必须遵循下列所选用的光电耦合器件必须符合国内和国际的有尖隔离击穿电压的标准；由台湾亿光生成生产的EL817系列（如EL817B-F EL817C-F）光耦合器，目前在国内应用地十分普遍。

鉴于此类光耦合器呈现幵尖特性，其线性度差，适宜传输数字信号（高、低电平），可以用于单片机的输出隔离；所选用的光耦器件必须具有较高的耦合系数。

el817c光耦工作原理
（原创实用版）
目录
1.el817c 光耦的概述
2.el817c 光耦的工作原理
3.el817c 光耦的应用领域
4.el817c 光耦的优势
正文
el817c 光耦工作原理
el817c 光耦是一种光电隔离器，它以光为媒介传输电信号，具有良好的隔离作用。

el817c 光耦的工作原理主要分为三个部分：光的发射、光的接收以及信号放大。

首先，输入的电信号会驱动发光二极管（LED），使之发出一定波长的光。

这个光被光探测器接收，产生光电流。

接着，这个光电流经过进一步放大后输出。

这就是电—光—电的转换过程，从而实现了输入、输出和隔离的功能。

由于 el817c 光耦的输入输出间互相隔离，电信号传输具有单向性等特点，因此它具有良好的电绝缘能力和抗干扰能力。

此外，由于输入端属于电流型工作的低阻元件，el817c 光耦还具有很强的共模抑制能力。

el817c 光耦的应用领域非常广泛，主要应用于电源设备，用于隔离高低电压。

此外，它还广泛应用于家电、温控、冷气空调（hvac）、贩卖机、照明控制装置、充电器与交换式的电源供应器等电路之间的信号传输，使得电信号在不同电压的设备之间传输时不会出现问题。

第1页共1页。
