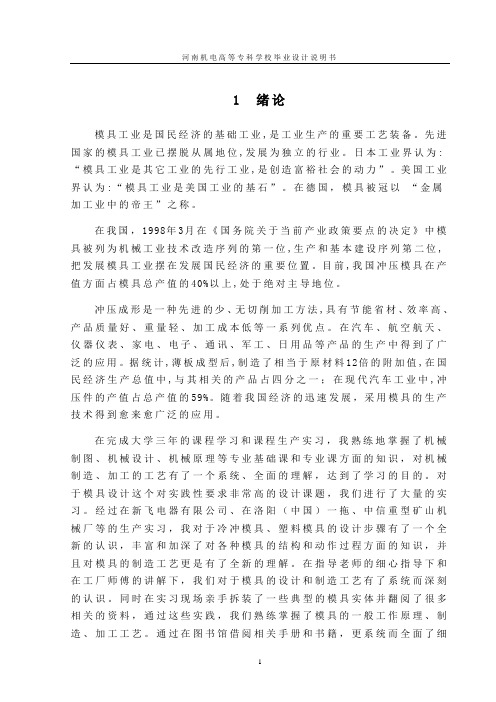

1 绪论模具工业是国民经济的基础工业,是工业生产的重要工艺装备。
先进国家的模具工业已摆脱从属地位,发展为独立的行业。
日本工业界认为: “模具工业是其它工业的先行工业,是创造富裕社会的动力”。
美国工业界认为:“模具工业是美国工业的基石”。
在德国,模具被冠以“金属加工业中的帝王”之称。
在我国,1998年3月在《国务院关于当前产业政策要点的决定》中模具被列为机械工业技术改造序列的第一位,生产和基本建设序列第二位,把发展模具工业摆在发展国民经济的重要位置。
目前,我国冲压模具在产值方面占模具总产值的40%以上,处于绝对主导地位。
冲压成形是一种先进的少、无切削加工方法,具有节能省材、效率高、产品质量好、重量轻、加工成本低等一系列优点。
在汽车、航空航天、仪器仪表、家电、电子、通讯、军工、日用品等产品的生产中得到了广泛的应用。
据统计,薄板成型后,制造了相当于原材料12倍的附加值,在国民经济生产总值中,与其相关的产品占四分之一;在现代汽车工业中,冲压件的产值占总产值的59%。
随着我国经济的迅速发展,采用模具的生产技术得到愈来愈广泛的应用。
在完成大学三年的课程学习和课程生产实习,我熟练地掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识,对机械制造、加工的工艺有了一个系统、全面的理解,达到了学习的目的。
对于模具设计这个对实践性要求非常高的设计课题,我们进行了大量的实习。
经过在新飞电器有限公司、在洛阳(中国)一拖、中信重型矿山机械厂等的生产实习,我对于冷冲模具、塑料模具的设计步骤有了一个全新的认识,丰富和加深了对各种模具的结构和动作过程方面的知识,并且对模具的制造工艺更是有了全新的理解。
在指导老师的细心指导下和在工厂师傅的讲解下,我们对于模具的设计和制造工艺有了系统而深刻的认识。
同时在实习现场亲手拆装了一些典型的模具实体并翻阅了很多相关的资料,通过这些实践,我们熟练掌握了模具的一般工作原理、制造、加工工艺。
模具侧面限位设计方案模具侧面限位设计方案在模具设计中,侧面限位起着非常重要的作用,它能够限制模具在使用过程中的侧向位移,提高模具的精度和稳定性。
以下是一种模具侧面限位设计方案,以便更好地充分发挥模具的性能。
1. 采用导向销和导柱组合的方式来实现侧面限位。
导向销和导柱能够确保模具在运动过程中具有准确定位的作用,有效地避免模具的侧向位移。
2. 导向销的数量和布局需要根据模具的结构和尺寸来确定。
一般情况下,导向销的数量应当足够保证模具的稳定性,同时不能过多以免增加摩擦力。
3. 导向销和导柱的材料选择也非常重要。
通常情况下,导向销和导柱应当选择高硬度和高耐磨性的材料,以确保其使用寿命和精度。
4. 导向销和导柱的精度是保证模具侧面限位准确性的关键。
因此,在制造过程中,需要严格控制其加工精度,使用精度较高的加工设备和工艺。
5. 在导向销和导柱的设计中,需要充分考虑模具的开关和使用过程。
特别是在模具开关时,需要确保导向销和导柱能够顺利进入限位孔,并能够稳定地保持位置。
6. 运用可调节导向销的设计,可以更好地实现侧面限位的精度调整。
可调节导向销能够提供较大的灵活性,以适应不同的模具使用需求。
7. 需要定期检查模具的侧面限位部件,特别是导向销和导柱的磨损情况。
如发现磨损严重,需要及时更换,以保证模具的精度和稳定性。
总而言之,模具侧面限位设计方案是模具设计中一项重要的环节。
通过合理选择材料、设计准确的加工工艺和精密的加工设备,以及定期检查和维护,可以确保模具的侧面限位准确性和稳定性。
这对于提高模具的使用效果和延长其使用寿命都具有重要意义。
限位板冲压成形工艺与模具设计详解目录一、内容综述 (2)(一)研究背景与意义 (3)(二)国内外研究现状与发展趋势 (3)(三)本书目的与内容概述 (5)二、冲压工艺概述 (6)(一)冲压工艺基本概念及分类 (7)(二)冲压工艺的发展趋势与应用领域 (8)(三)冲压工艺的材料选择与加工性能要求 (9)三、限位板冲压成形工艺特点及应用范围 (11)(一)限位板的结构特点及功能介绍 (11)(二)限位板冲压成形工艺特点分析 (13)(三)限位板冲压成形工艺应用范围与案例分析 (14)四、限位板冲压成形工艺流程 (15)(一)产品设计阶段的考虑因素与工作流程 (16)(二)模具设计阶段的流程安排及注意事项 (17)(三)生产工艺流程规划与实施步骤 (19)(四)冲压过程中的质量控制与检测要求 (20)五、模具设计基础 (21)(一)模具设计的基本原则与要求 (23)(二)模具结构类型及选择依据 (24)(三)模具设计的基本流程与方法介绍 (25)(四)模具设计中的关键技术问题分析 (27)六、模具结构设计详解 (28)一、内容综述限位板冲压成形工艺的基本原理:介绍冲压成形工艺的定义、分类以及在限位板制造中的应用。
对冲压成形过程中的关键参数(如冲压力、冲裁力等)进行分析,以便为后续模具设计提供理论依据。
限位板冲压成形模具的设计原则:根据限位板的形状、尺寸和材料特性,提出合理的模具结构设计原则,包括模具布局、凸模、凹模等部件的选择和设计。
针对不同类型的限位板,提出相应的模具设计方法和技术要求。
限位板冲压成形工艺与模具设计的关键技术:重点介绍限位板冲压成形过程中的关键技术,如模具材料的选用、模具表面处理技术、模具润滑方式等。
还将探讨如何优化限位板冲压成形工艺参数,提高生产效率和产品质量。
限位板冲压成形工艺与模具设计的实践应用:通过具体的案例分析,展示限位板冲压成形工艺与模具设计在实际生产中的应用效果。
对可能出现的问题进行分析和解决,为实际操作提供参考。
课程论文模具设计限位板冲裁模具指导教师学院名称工程学院专业及班级提交日期2016年12月答辩日期2016年12月目录1限位板冲压工艺的分析 (1)1.1限位板工艺分析 (1)1。
2冲裁工艺计算和工艺方案 (1)1.2.1 工艺方案的确定 (2)1。
2.2必要的工艺计算 (2)2模具总体设计 (5)2.1模具主要零部件的结构设计 (6)2.1。
1 凸模、凹模、凸凹模的结构设计 (6)2。
1.2挡料销位置的确定 (7)2。
1.3导料销位置的确定 (8)2.2卸料装置的设计及标准化 (8)2。
2。
1弹性卸料板的结构形式 (8)2.2。
2卸料螺钉的选用 (8)2.2.3卸料弹簧的设计及选用 (8)2.3推件装置的设计与标准化 (9)2.3.1刚性推件装置的设计与标准化 (9)2.3。
2推件块的设计 (9)2.3.3连接推杆的选用 (9)2.3.4推板的设计 (9)2.3。
5打杆的设计 (9)2。
4支撑固定零件的设计与标准化 (9)2。
4。
1模架的选用 (9)2。
4.2 凸模固定板的设计 (10)2。
4。
3垫板的设计 (10)2.5导向零件的设计与标准化 (10)2.6 紧固零件的设计与标准化 (10)2。
7 模架的设计 (10)3 冲压设备的选用 (11)4绘制模具总装图 (12)5结束语 (14)1限位板冲压工艺的分析1.1限位板工艺分析工件名称:限位板生产批量:大批量材料:A3厚度:6mm工件简图如图所示:图1 限位板1.2冲裁工艺计算和工艺方案冲裁模的结构形式多种多样,如果按工序的组合分类,可分为单工序模、级进模、复合模等.各种冲裁模的构成大体相同,主要由工作零件、定位零件、卸料与推料零件、导向零件、联接与固定零件等组成。
该零件形状简单、对称,是有圆弧和直线组成的。
冲裁件内外形状所能达到饿经济精度为IT11——IT14,孔中心与边缘距离尺寸公差为 0.5mm。
将以上精度与零件的精度要求相比较,可认为该零件的精度要求能够在冲裁加工中得到保证,其他尺寸标注、生产批量等情况,也均符合冲裁的工艺要求,故决定采用冲压方式进行加工。
目录一、设计任务 (1)二、冲压工艺分析 (1)三、冲压工艺方案的制订 (1)四、相关工艺计算 (2)1.排样方式 (2)2.冲压力的计算 (3)3.确定模具压力中心 (4)4.冲模刃口尺寸及公差的计算 ..................... 错误!未定义书签。
五、模具零件设计 (7)2. 落料凸模设计 (7)3.凹模板设计 (7)4.定位零件设计 (8)5.确定各主要零件结构尺寸 (8)1.凸模固定板 (8)2.垫板 (8)3.卸料板 (8)4.模架设计 (8)5.模柄设计 (8)六、冲压设备的选择 (9)七、设计总结 (9)八、参考文献 (9)一、设计任务材料为Q235A,料厚t=1.2mm 生产批量:大批量二、冲压工艺分析该零件形状简单,是由圆弧和直线组成的。
通过查询冲压模具设计手册,得出尺寸外形公差。
将零件精度与零件简图中所标注的尺寸公差相比较,可认为该零件的精度要求能够在冲裁加工中得到保证。
Q235A为优质碳素结构钢,具有较好的冲裁成形性能。
其它尺寸标注、生产批量也符合冲裁工艺要求。
三、冲压工艺方案的制订方案一采用单工序模加工,即将冲孔和落料分为两个模具加工。
该加工方法模具结构简单,操作方便,但需要两副模具,加工成本高,生产效率低。
方案二采用复合模加工。
复合模的特点是生产率高,冲裁件的内孔与外缘的相对位置精度高,冲模的轮廓尺寸较小。
但复合模结构复杂,制造精度要求高,成本高。
复合模主要用于生产批量大、精度要求高的冲裁件。
方案三采用级进模加工。
级进模比单工序模生产率高,减少了模具和设备的数量,工件精度较高,便于操作和实现生产自动化。
对于特别复杂或孔边距较小的冲压件,用简单模或复合模冲制有困难时,可用级进模逐步冲出。
一般适用于大批量生产小型冲压件。
比较方案一、方案二和方案三,对于所给零件由于孔边距较小,综合所有分析,采用方案三级进模进行加工。
四、相关工艺计算1.排样方式排样方式一材料利用率为:零件表面积/77X78=2862.74/6006=47.66%排样方式二:材料利用率为:零件表面积/79.2X76=47.56%排样方式三:材料利用率为零件表面积/79.2X58.32=61.98%比较这三种排样方式可得出方式三的利用率最高,所以采用方式三排样。
第1章绪论1.1 选题背景、目及意义从国内参加WTO后,机械制造业迎来了前所未有发展机会,国内正徐徐成为“世界制造中心”。
制造业为了增强竞争实力,提高产品质量和出产效能,改进原材料运用率,节约能源,普遍地选用各种模具成形工艺更换老式切削加工工艺。
当前机械、汽车、电子信息、轻工等工业产品有60% 到80%工件选用模具成形工艺。
在成形模具加工中,冷冲压模具加工具备诸多优势,国内着重发展精密、高效模具种类中最重要是多工位持续模与多功能模具。
特别是机械、仪表行业、电子、电气体积小,形状复杂,精度规定比较高金属制件,普遍使用多工位级进模生产。
在当代冲压技术中,发展持续级进型模具备重要地位,特别是对冲压件需要大批量生产,更该选用多工位级进模进行加工制造。
多工位级进模与普通模具相比,提高劳动生产率和设备运用率,高精度定位和精准距离测量系统尺寸,高精度生产,表面质量好。
选用多工位持续模作为设计课题是非常具备现实意义。
1.2 国内外研究状况和有关领域中已有研究成果因冷冲压拥有众多突出优势,因此在机械制造、电子、电器等各行各业中都获得了普遍使用。
涵盖汽车覆盖件,小到钟表及仪器、仪表元件,大多是采用冷冲压办法得到。
当前,选取冷冲压工艺所获得冲压成品,在当代汽车、仪器、电器、拖拉机、电机、仪表及各种电子产品和人们寻常生活中,均有着十分重要得地位。
依照一种大略记录,在汽车加工制造行业里有着六至七成零件都是选用冲压得工艺制成,整个汽车工业总劳动量25%至30%是由冷冲压生产所占有劳动量来完毕。
在机电及仪器、仪表生产中使用冷冲压工艺,加工制成了60%至70%零件。
在电子类产品中,占到零件总数约85%及以上零件是由冷冲压件构成。
在飞机、导弹、各类枪弹与炮弹生产加工中也是有相称大某些是由冲压件来构成。
各种金属产品在人们寻常生活使用,冲压材料占有更加重要数量和比重,如铝锅,不锈钢餐具,陶瓷盆等冷冲压产品。
占到世界钢产量60%至70%以上板材、管材及其他各类型材,其中很大一某些是通过冲压加工制成成品。

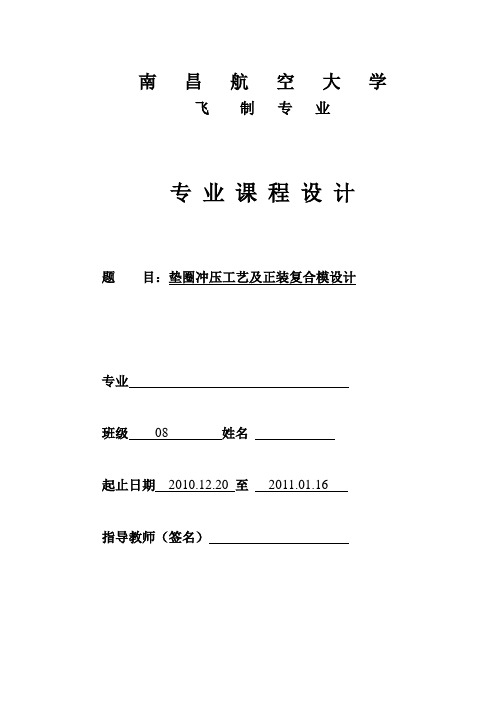

南昌航空大学
飞制专业
专业课程设计
题目:垫圈冲压工艺及正装复合模设计
专业
班级 08
起止日期 2010.12.20 至 2011.01.16
指导教师(签名)
飞行器制造工程专业
专业课程设计课题单
班级 08 学号
题目:限位板冲压工艺及冲孔落料连续模设计
图纸:
设计资料(数据)及要求:
1、图纸
2、材料
3、批量
4、公差均见图示
备注:板厚为1.2mm.
设计要求:
1、绘制钣金零件图;
2、编制钣金工艺规程;
3、绘制模具总装图和非标准零件图;
4、编写设计计算说明书。
起止日期 2010.12.20 至 2011.01.16
指导教师(签名)
目录
1 设计任务书 (1)
2 冲压件工艺性分析 (2)
3 冲压工艺方案的确定 (4)
4 主要设计计算 (6)
4.1 排样方式的确定及其计算 (6)
4.2 冲压力的计算 (8)
4.3 压力中心的确定及相关计算 (9)
4.4 工作零件刃口尺寸计算 (10)
5 模具总体设计 (11)
5.1 模具类型的选择 (11)
5.2 定位方式的选择 (11)
5.3 卸料、出件方式的选择 (12)
5.4 导向方式的选择 (12)
6 主要零部件设计 (12)
6.1 工作零件的结构设计 (13)
6.2 定位零件的设计 (15)
6.3 导料板的设计 (17)
6.4 卸料部件的设计 (19)
6.5 模架及其它零部件设计 (21)
7 模具装配与总装图 (23)
8 冲压设备的选定 (25)
9 冲压工艺卡 (28)
参考文献 (33)
设计总结及体会 (34)
1、设计任务书
题目:限位板冲压工艺及冲孔落料连续模设计
图纸:
设计资料(数据)及要求:
1、图纸
2、材料
3、批量
4、公差均见图示备注:板厚为1.2mm.
设计要求:
5、绘制钣金零件图;
6、编制钣金工艺规程;
7、绘制模具总装图和非标准零件图;
8、编写设计计算说明书。
起止日期 2010.12.20 至 2011.01.16
2、冲压件工艺性分析
(一)零件工艺性分析
工件为图1所示的落料冲孔件,材料为Q235,料厚t=1.2mm 生产批量为大批量。
工艺性分析容如下:
1.材料分析
Q235为优质碳素结构钢,具有较好的冲裁成形性能。
2.结构分析
零件结构简单对称,无尖角,对冲裁加工较为有利。
零件中有一孔,经计算孔距零件外形之间的最小孔边距为7mm,满足冲裁件最小孔边距l min≥1.5t=2.25mm的要求。
所以,该零件的结构满足冲裁的要求。
3.精度分析:
零件上未标注尺寸公差,均按IT14精度等级加工。
由以上分析可知,该零件可以用连续冲裁的加工方法制得。
3.冲裁工艺方案的确定
零件为一落料冲孔件,可提出的加工方案如下:
方案一:先落料,后冲孔。
采用两套单工序模生产。
方案二:落料—冲孔复合冲压,采用复合模生产。
方案三:冲孔—落料连续冲压,采用级进模生产。
分析各工序有:
方案一模具结构简单,制造周期短,制造简单,但需要两道工序、两副模具,成本高而生产效率低,零件精度较差,在生产批量较大的情况下不适用。
方案二制造精度和生产效率较高,但是定位精度低于方案三。
方案三只需要一套模具,提高了生产率,有利于实现生产的自动化,模具轮廓尺寸较大,制造复杂,成本较高,但是模具使用寿命长,有利于大批量生产。
通过对上述三种方案的综合比较,选用方案三为该工件的冲压生产方案。
4 主要设计计算
4.1 排样、确定步距、计算条料宽度及材料利用率,导料板间距
分析零件形状,采用直对排的排样方式,如图1所示。
根据零件形状及厚度,确定搭边值。
查表2-11得,两工件间按矩形取搭边值b=1.8mm,侧边也按矩形取搭边值a=2mm。
级进模送料步距S=(2R+B)×2=(2×22+1.8)=91.6mm
条料宽度B按相应的公式计算,
B=(D+2a)0-△
查表2-13得△=0.6,则
取B=(90+2×2)0-0.6=940-0.6
画出排样图,如图1所示。
图1 冲裁零件排样图
该冲裁模采用有测压装置的导料板,按公式计算
B0=B+Z,查表2-12得Z min=5,则
B0=94+5=99mm
4.2冲压力的计算
模具采用弹性卸料装置和下出料方式,则总冲压力为F0 =F +F推+F卸
F= F落+ F冲
式中 F推——推件力
F卸——卸料力
F落——落料时的冲裁力
F冲——冲孔时的冲裁力
冲裁力:由表查出τ=304~373MPa,取τ=345MPa。
L落=π×22+2×(53-18-4)+π×4+π×18+2×(22+4)=252.16mm
L冲=π×30=94.2mm
F落=KL落tτ=1.3×252.16×1.2×345=135.71kN
F冲= KL冲tτ=1.3×94.2×1.2×345=50.7kN
F= F落+ F冲=135.71+50.7=186.41kN
推件力:由表2-3得系数K推=0.055,
n=h/t=6/1.2=5
F推=nK推F=5×0.055×186.41=51.26kN
卸料力:由表2-3得K卸=0.04~0.05,取0.04,则
F卸=K卸F=0.04×186.41=7.46kN
总冲压力:F0 =F +F推+F卸=186.41+51.26+7.46=245.13kN
4.3压力中心的确定及相关计算
计算压力中心,应先画出凹模型口图,如图5所示。
在图中将x O y坐标系建立在如图所示的位置上,将冲裁轮廓线按几何图形分解成L1~L9基本线,每条线都要计算出线总长度、力的作用点到x轴的距离及到y轴的距离。
L1、L3、L4、L6、L7是圆弧,其力在x方向的作用点可从有关手册中查出,位于距圆心 RS/b处,其中R为半径,S为弦长,b为弧长;L2、L5、L9是直线,力的作用点位于直线中间;L9由1个¢30mm的圆组成,力的作用点位于¢30mm的圆心。
有关数据计算结果列于下表中。
图5
代入压力中心计算公式求得该模具的压力中心点(X0,Y0)的坐标
X落= ( L1x1+L2x2+…+L10x10)/(L1+L2+…+L10)= 0mm
Y落=(L1y1+L2y2+…+L10y10)/(L1+L2+…+L10)= 21.51mm
Y冲= 91.6mm
X冲= 44mm
X0= F 冲Y冲/ (F 冲+F 落)= 24.91mm
Y0=( F 落Y落+F 冲Y冲)/ (F 冲+F 落)= 27.63mm
4.4 冲模刃口尺寸及公差的计算
由于零件未要求公差,故零件尺寸精度均按IT14级处理。
Q235为软料,查表2-9得冲裁模初始双边间隙Z min=0.126 , Z max=0.18 。
查设计手册(表2-8)得磨损系数x=0.5 ,△为公差落料类:磨损后尺寸表大 D d=(D max-x△)+δ
冲孔类:磨损后尺寸表小 D d=(D min+x△)-δ
δ=0.25△
冲模刃口尺寸及公差的计算。
