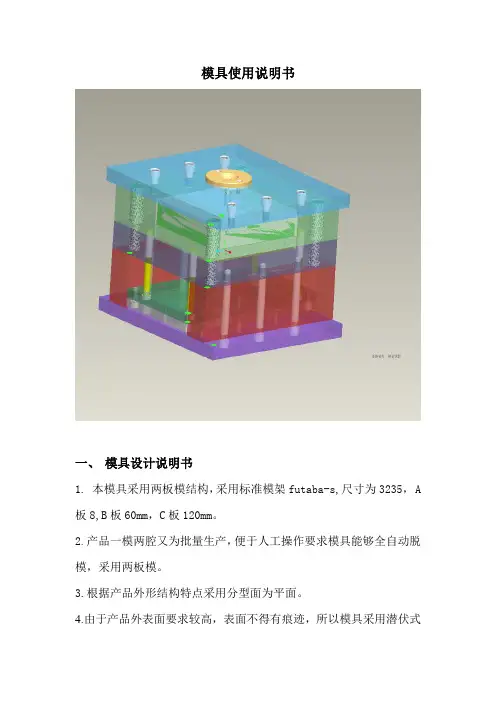

模具使用说明书
一、模具设计说明书
1.本模具采用两板模结构，采用标准模架futaba-s,尺寸为3235， A 板8,B板60mm，C板120mm。

2.产品一模两腔又为批量生产，便于人工操作要求模具能够全自动脱模，采用两板模。

3.根据产品外形结构特点采用分型面为平面。

4.由于产品外表面要求较高，表面不得有痕迹，所以模具采用潜伏式
进胶方式。

5.冷却水路动定模均设计为单向循环冷却方式。

6.顶针顶出。

二、模具使用说明书
1.模具安装方法：模具选用热塑性塑料注塑机规格型号为XS-ZY-125A,在设计模具时,核定塑件的重量以及投影面积,模具的外形大小必须符合注射机额定的有关技术参数,这是模具能否安装于注射机上以便顺利脱模的重要条件。

可安装模具的注射机外形最大尺寸取决于注射机的模板尺寸和拉杆间距。

移动模板的行程和可调节的模具闭合高度则决定于塑件脱模时所需要的行程和模具厚度。

2. 开模行程
=料靶高度（94mm）+顶出距离（35mm）+塑件高度(25mm)+5~10
3. 顶出距离=塑件高度（25mm）+5~10
4.冷却水管安装：快速接头安装
5.闭合高度：
闭合高度根据塑件的高度，推出AB板的厚度，从而计算出最终的闭合高度为321mm。

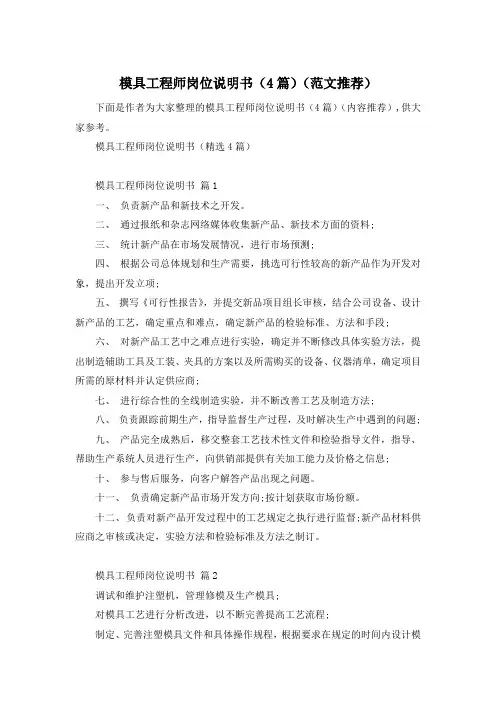

模具工程师岗位说明书（4篇）（范文推荐）下面是作者为大家整理的模具工程师岗位说明书（4篇）（内容推荐）,供大家参考。

模具工程师岗位说明书（精选4篇）模具工程师岗位说明书篇1一、负责新产品和新技术之开发。

二、通过报纸和杂志网络媒体收集新产品、新技术方面的资料;三、统计新产品在市场发展情况，进行市场预测;四、根据公司总体规划和生产需要，挑选可行性较高的新产品作为开发对象，提出开发立项;五、撰写《可行性报告》，并提交新品项目组长审核，结合公司设备、设计新产品的工艺，确定重点和难点，确定新产品的检验标准、方法和手段;六、对新产品工艺中之难点进行实验，确定并不断修改具体实验方法，提出制造辅助工具及工装、夹具的方案以及所需购买的设备、仪器清单，确定项目所需的原材料并认定供应商;七、进行综合性的全线制造实验，并不断改善工艺及制造方法;八、负责跟踪前期生产，指导监督生产过程，及时解决生产中遇到的问题;九、产品完全成熟后，移交整套工艺技术性文件和检验指导文件，指导、帮助生产系统人员进行生产，向供销部提供有关加工能力及价格之信息;十、参与售后服务，向客户解答产品出现之问题。

十一、负责确定新产品市场开发方向;按计划获取市场份额。

十二、负责对新产品开发过程中的工艺规定之执行进行监督;新产品材料供应商之审核或决定，实验方法和检验标准及方法之制订。

模具工程师岗位说明书篇2调试和维护注塑机，管理修模及生产模具;对模具工艺进行分析改进，以不断完善提高工艺流程;制定、完善注塑模具文件和具体操作规程，根据要求在规定的时间内设计模具;主持新模具的试模及修正和完善注塑工艺，解决模具实际的质量问题。

模具工程师岗位说明书篇3(1) 数字化制图--将三维产品及模具模型转换为常规加工中用的二维工程图;(2) 模具的数字化设计--根据产品模型与设计意图，建立相关的模具三维实体模型;(3) 模具的数字化分析仿真--根据产品成形工艺条件，进行模具零件的结构分析、热分析、疲劳分析和模具的运动分析;(4) 产品成形过程模拟--注塑成形、冲压成形; h+ ~ U/ k4 u% S(5) 定制适合本公司模具设计标准件及标准设计过程;(6) 模具生产管理。

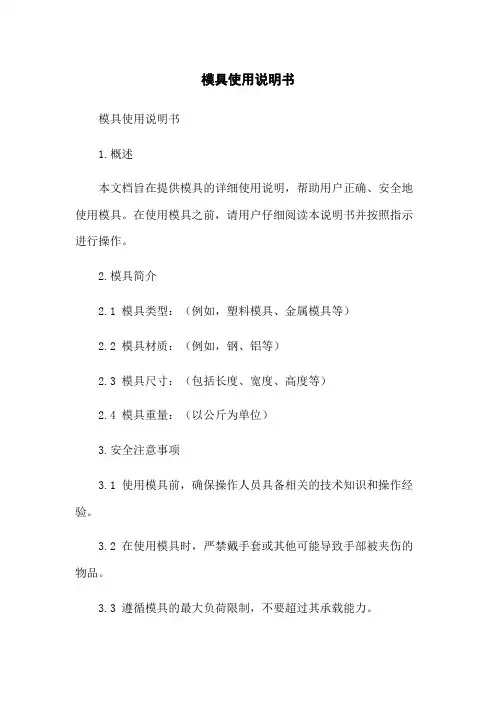

模具使用说明书模具使用说明书1.概述本文档旨在提供模具的详细使用说明，帮助用户正确、安全地使用模具。

在使用模具之前，请用户仔细阅读本说明书并按照指示进行操作。

2.模具简介2.1 模具类型：（例如，塑料模具、金属模具等）2.2 模具材质：（例如，钢、铝等）2.3 模具尺寸：（包括长度、宽度、高度等）2.4 模具重量：（以公斤为单位）3.安全注意事项3.1 使用模具前，确保操作人员具备相关的技术知识和操作经验。

3.2 在使用模具时，严禁戴手套或其他可能导致手部被夹伤的物品。

3.3 遵循模具的最大负荷限制，不要超过其承载能力。

3.4 使用模具前，检查模具的外观是否有损坏，并确保模具没有松动或松脱的部分。

3.5 使用模具时，必须戴上适当的个人防护设备，如护目镜、手套等。

3.6 当模具出现异常噪音或其他异常情况时，立即停止使用，并联系专业技术人员进行检修。

4.模具安装步骤4.1 准备工作：确保安装场地清洁整齐，并放置正确的工具和所需材料。

4.2 模具准备：仔细检查模具的各个部分，确保模具没有损坏或松动。

4.3 安装步骤：4.3.1 将模具放置在合适的位置上。

4.3.2 使用正确的工具和螺丝将模具固定在位置上。

4.3.3 检查模具是否安装牢固，没有松动或晃动的情况。

4.4 完成安装后，对模具进行功能测试，确保模具正常工作。

5.模具使用指南5.1 操作前准备5.1.1 清洁模具：使用合适的清洁剂和工具对模具进行清洁，确保模具表面干净。

5.1.2 润滑模具：根据模具的要求，在适当的部位涂抹适量的润滑剂。

5.2 操作步骤5.2.1 根据要加工的材料选择合适的模具。

5.2.2 将材料放置在模具内，并确保材料的位置正确。

5.2.3 关闭模具，并按照操作要求启动模具。

5.2.4 等待加工完成后，打开模具，取出加工好的产品。

5.3 操作注意事项5.3.1 确保操作人员遵守操作规程，按照正确的操作流程进行操作。

5.3.2 在操作模具时，注意材料的加工温度和压力要求，避免超过模具的限制范围。

塑料模具设计说明书题目：姓名学号班级2014 年月日目录第一章塑件的工艺分析1.1 任务要求1.2 原料ABS的成型特性和工艺参数1.3 塑件的结构工艺性第二章注射设备的选择2.1 注射成型工艺条件2.2 选择注射机第三章型腔布局与分型面的选择3.1 塑件的布局3.2 分型面的选择第四章浇注系统的设计4.1主流道和定位圈的设计4.2 分流道设计4.3 浇口的设计4.4冷料穴的设计4.5 排气系统的分析第五章主要零部件的设计计算5.1 型芯、型腔结构的确定5.2 成型零件的成型尺寸第六章成型设备的校核6.1、注射成型机注射压力校核6.2、注射量的校核6.3、锁模力的校核相关零件图第一章塑件的工艺分析1.1 任务要求图1 盒盖1.2原料ABS的成型特性和工艺参数ABS是目前产量最大、应用最广的工程塑料。

ABS是不透明非结晶聚合物，无毒、无味，密度为 1.02～1.05 g／cm3。

ABS 具有突出的力学性能，坚固、坚韧、坚硬；具有一定的化学稳定性和良好的介电性能；具有较好尺寸稳定性，易于成型和机械加工，成型塑件表面有较好光泽，经过调色可配成任何颜色，表面可镀铬。

其缺点是耐热性不高，连续工作温度约为70℃，热变形温度约为93℃，但热变形温度比聚苯乙烯、聚氯乙烯、尼龙等都高；耐候性差，在紫外线作用下易变硬发脆。

可采用注射、挤出、压延、吹塑、真空成型、电镀、焊接及表面涂饰等多种成型加工方法。

ABS的成型特性：(1)ABS易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干(2)流动性中等，溢边值0.04 mm左右。

(3)壁厚、熔料温度对收缩率影响极小，塑件尺寸精度高。

(4)ABS比热容低，塑化效率高，凝固也快，故成型周期短。

(5)ABS的表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。

(6)顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度宜取2°以上。

(7)易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力。

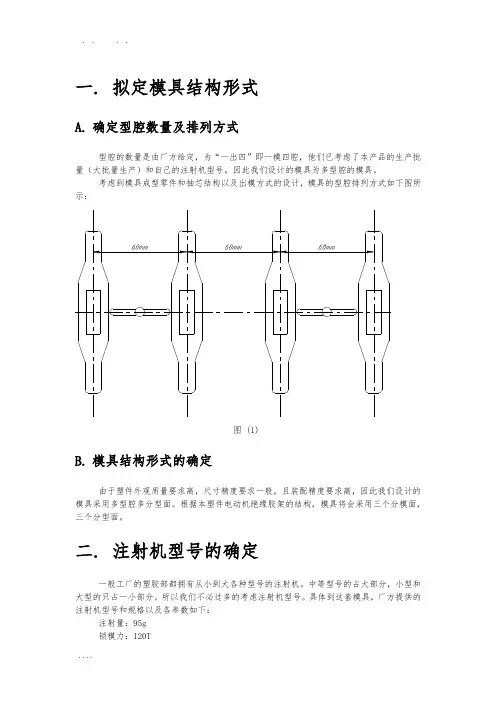

一.拟定模具结构形式A.确定型腔数量及排列方式型腔的数量是由厂方给定，为“一出四”即一模四腔，他们已考虑了本产品的生产批量（大批量生产）和自己的注射机型号。

因此我们设计的模具为多型腔的模具。

考虑到模具成型零件和抽芯结构以及出模方式的设计，模具的型腔排列方式如下图所示：图 (1)B.模具结构形式的确定由于塑件外观质量要求高，尺寸精度要求一般，且装配精度要求高，因此我们设计的模具采用多型腔多分型面。

根据本塑件电动机绝缘胶架的结构，模具将会采用三个分模面，三个分型面。

二.注射机型号的确定一般工厂的塑胶部都拥有从小到大各种型号的注射机。

中等型号的占大部分，小型和大型的只占一小部分。

所以我们不必过多的考虑注射机型号。

具体到这套模具，厂方提供的注射机型号和规格以及各参数如下：注射量：95g锁模力：120T模板大小：400×550开模距离：推出形式：推出位置：推出行程：三.分型面位置的确定如何确定分型面，需要考虑的因素比较复杂。

由于分型面受到塑件在模具中的成型位置、浇注系统设计、塑件的结构工艺性及精度、嵌件位置形状以及推出方法、模具的制造、排气、操作工艺等多种因素的影响，因此在选择分型面时应综合分析比较，从几种方案中优选出较为合理的方案。

选择分型面时一般应遵循以下几项原则：1)分型面应选在塑件外形最大轮廓处。

2)便于塑件顺利脱模，尽量使塑件开模时留在动模一边。

3)保证塑件的精度要求。

4)满足塑件的外观质量要求。

5)便于模具加工制造。

6)对成型面积的影响。

7)对排气效果的影响。

8)对侧向抽芯的影响。

其中最重要的是第5）和第2）、第8）点。

为了便于模具加工制造，应尽是选择平直分型面工易于加工的分型面。

如下图所示，采用A－A这样一个平直的分型面，前模（即定模）做成平的就行了，胶位全部做在后模（即动模），大简化了前模的加工。

A－A分型面也是整个模具的主分模面。

下图中虚线所示的B－B和C－C分型面是行位（即滑块）的分型面。

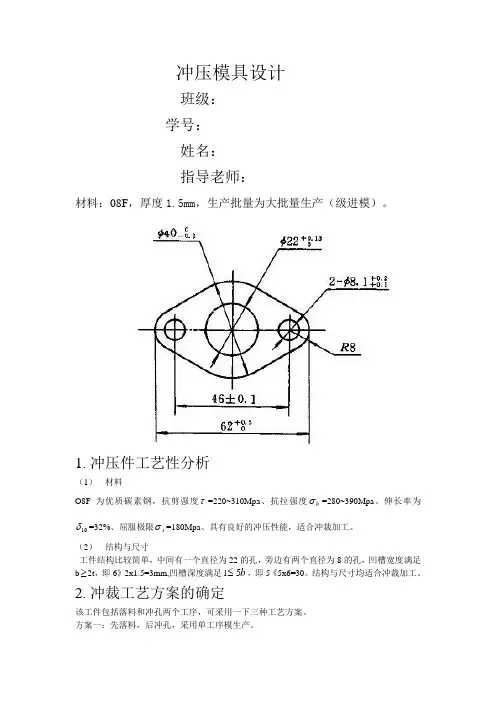

冲压模具设计班级： 学号： 姓名： 指导老师：材料：08F ，厚度1.5mm ，生产批量为大批量生产（级进模）。

1. 冲压件工艺性分析（1） 材料O8F 为优质碳素钢，抗剪强度τ=220~310Mpa 、抗拉强度b σ=280~390Mpa 、伸长率为10δ=32%、屈服极限s σ=180Mpa 、具有良好的冲压性能，适合冲裁加工。

（2） 结构与尺寸工件结构比较简单，中间有一个直径为22的孔，旁边有两个直径为8的孔，凹槽宽度满足b ≥2t ，即6》2x1.5=3mm,凹槽深度满足l b 5≤，即5《5x6=30。

结构与尺寸均适合冲裁加工。

2. 冲裁工艺方案的确定该工件包括落料和冲孔两个工序，可采用一下三种工艺方案。

方案一：先落料，后冲孔，采用单工序模生产。

方案二：落料——冲孔复合冲压，采用复合模生产。

方案三：冲孔——落料级进冲压，采用级进模生产。

综合考虑后，应该选择方案三。

因为方案三只需要一副模具，生产效率高，操作方便，工件精度也能满足要求，所以应该选用方案三比较合算。

3.选择模具总体结构形式由于冲压工艺分析可知，采用级进冲压，所以模具类型为级进模。

（1）确定模架及导向方式采用对角导柱模架，这种模架的导柱在模具对角位置，冲压时可防止由于偏心力矩而引起模具歪斜。

导柱导向可以提高模具寿命和工件质量，方便安装调整。

（2）定位方式的选择该冲件采用的柸料是条料，控制条料的送进方向采用导料板，无侧压装置；控制条料的送进步距采用侧刃粗定距；用导正销精定位保证内外形相对位置的精度。

（3）卸料、出件方式的选择因为该工件料厚1.5mm，尺寸较小，所以卸料力也较小，故选择弹性卸料，下出件方式。

4.必要的工艺计算（1）排样设计与计算该冲件外形大致为圆形，搭边值为a1=1.5mm,条料宽度为43.57mm，步距为A=88.4mm，一个步距的利用率为63.98%。

见下图S=1668.7-11x11x3.14-2x4x4x3.14=1188.28项目分类计算方法和结果排样冲裁件面积面积为1188.28mm条料宽度B=39.97+1.8+1.8=43.57mm 步距A=86.9+1.5=88.4mm材料利用率η冲压力的相关计算F 冲=KLt b τ=1.3*275*1.5*300=160875N F 卸=K 1F=0.04*160875=64350N F 推=nK 2F=4*0.055*160875=35392.5N F= F 冲+ F 卸+ F 推=260617.5N (3)计算模具压力中心代入公式X0=132.25115.69132.25396.14874.61132.2519.44115.6993.26132.250396.148++++++X X X X =19.73Y0=132.25115.69132.25396.14827.13132.250115.69)27.13(132.250396.148+++++-+X X X X =0（4） 计算凸、凹模工作部分尺寸并确定其制造公差 由于凸凹模的形状相对简单且材料较厚，冲裁间隙较大，可采用分开加工法确定凸凹模的刃口尺寸及公差。

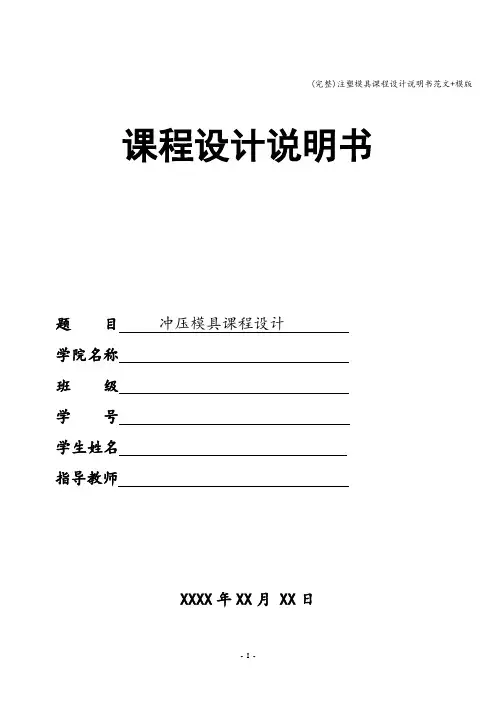

(完整)注塑模具课程设计说明书范文+模版课程设计说明书题目冲压模具课程设计学院名称班级学号学生姓名指导教师XXXX年XX月 XX日(完整)注塑模具课程设计说明书范文+模版摘要本文主要是关于酒瓶塞子的注塑工艺的分析及模具设计。

首先，对注塑工件进行了结构和工艺分析，确定了最佳成形方案;对整个塑件成形过程进行了模拟分析，预测了成形过程中可能出现的问题.根据分析结果，利用CAD等软件，完成了酒瓶塞子注塑模设计。

关键词；酒瓶塞子,CAD，注塑模(完整)注塑模具课程设计说明书范文+模版目录第一章概论 (1)1。

1 课题背景及意义 (1)1.2我国塑料模具现状及发展方向 (1)1.2。

1我国塑料模具的发展现状 (1)1。

2。

2我国塑料模具的发展方向 (3)第二章塑件工艺分析 (4)2.1塑件的工艺分析 (4)2。

1。

1分型面的选择 (5)2。

2塑件的材料分析 (5)2。

3塑件的表面分析 (1)2.4塑件的尺寸精度 (1)2。

5塑件的壁厚分析 (1)2.6塑件的脱模角度分析 (1)2.7塑件的圆角分析 (1)2。

8塑件的孔尺寸设计 (1)2。

9塑件的注塑工艺参数设置 (1)第三章模具设计 (3)3.1整体设计 (3)3.1.1模架结构选择 (3)3.1。

2注塑机的选择 (3)3.2系统设计 (4)3.2.1 浇注系统设计 (4)3。

2.2排气系统设计 (20)3。

2.3模温系统设计 (20)3。

3合模导向机构的设计 (21)3.3.1导套 (21)3。

3.2导柱 (22)3。

4侧向分型抽芯机构 ......................... 错误!未定义书签。

3.4.1抽芯距S .............................. 错误!未定义书签。

3.4。

2侧抽芯力FC .......................... 错误!未定义书签。

3.4.3斜导柱设计........................... 错误!未定义书签。

模具名称：___________________制件型号：___________________制件名称：__________________制件图号：______________________警示：在对模具操作前须仔细阅读此说明书！编制：批准：日期: 年月日目录1.模具及配件交付清单------------------------------------------------32.使用说明及保养知识----------------------------------------------4-63.模具维修记录卡----------------------------------------------------74.用户意见反馈书-----------------------------------------------------85.模具水路连接图-----------------------------------------------------9-106.模具结构水路图-----------------------------------------------------117.产品示意图-----------------------------------------------------------12模具及配件交付清单检验：日期：使用说明一、模具操作顺序:二、模具动作顺序:三、模具使用注意事项：1.装模：1.1 在规定的注塑机上安装模具，检查注塑机的各项技术参数设定是否合理，注塑机的动、定模板是否平行；1.2 装模前将注塑台（炮筒）后退；1.3 调整注塑机的动、定模板间距，使其大于模厚（950mm）；1.4 按照模具向上标志起吊模具，吊起时模具必须平衡放入注塑机的动、定模板之间，使模具的定位圈先导入定模板的定位孔中，再闭合注塑机使模具紧贴于两机板之间；1.5 调整模具侧边同机板侧边平行，用压板及螺丝固定模具于注塑机动、定模板上；1.6 模具装夹好后，进行开模、合模、动作检查（顶针、滑块的动作是否顺畅，如果是三板模，检查水口板分开与A B板分开的动作先后顺序是否可靠）、试合模力，逐步调整锁模位置，逐渐升高锁模力并使连杆能够伸直。

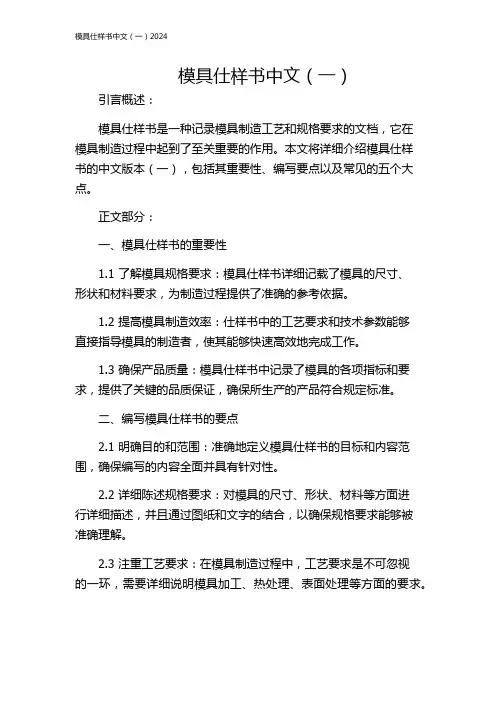

模具仕样书中文（一）引言概述：模具仕样书是一种记录模具制造工艺和规格要求的文档，它在模具制造过程中起到了至关重要的作用。

本文将详细介绍模具仕样书的中文版本（一），包括其重要性、编写要点以及常见的五个大点。

正文部分：一、模具仕样书的重要性1.1 了解模具规格要求：模具仕样书详细记载了模具的尺寸、形状和材料要求，为制造过程提供了准确的参考依据。

1.2 提高模具制造效率：仕样书中的工艺要求和技术参数能够直接指导模具的制造者，使其能够快速高效地完成工作。

1.3 确保产品质量：模具仕样书中记录了模具的各项指标和要求，提供了关键的品质保证，确保所生产的产品符合规定标准。

二、编写模具仕样书的要点2.1 明确目的和范围：准确地定义模具仕样书的目标和内容范围，确保编写的内容全面并具有针对性。

2.2 详细陈述规格要求：对模具的尺寸、形状、材料等方面进行详细描述，并且通过图纸和文字的结合，以确保规格要求能够被准确理解。

2.3 注重工艺要求：在模具制造过程中，工艺要求是不可忽视的一环，需要详细说明模具加工、热处理、表面处理等方面的要求。

2.4 强调检测要求：在模具制造完成后，必须进行严格的检测和测试，对于检测方法和标准也需要在仕样书中进行明确的说明。

2.5 相关文件附注：在编写模具仕样书时，还需要将与该模具相关的文件、图纸和参考资料进行附注，以方便对模具的理解和使用。

三、模具仕样书中的大点一：模具尺寸与形状要求3.1 模具的整体尺寸：详细记录模具整体尺寸范围和公差要求，确保模具能够准确地配合使用。

3.2 模腔尺寸要求：对模腔的尺寸和形状进行要求，包括直径、深度、平整度等，以确保模具能够满足产品的形状要求。

3.3 零件间尺寸关系：记录零部件之间的相对尺寸关系，确保模具的装配准确无误。

3.4 模具边缘要求：详细说明模具边缘的要求和处理方式，包括倒角、切角、切断方式等。

3.5 附件要求：记录附件的尺寸要求，如导向柱、滑块等相关零部件。

1 引言塑料制件的成型模具设计是一个复杂的系统工程。

模具设计者应以模具设计任务书为依据，对塑料制件的质量要求、生产批量和周期要求进行详尽和明确的分析。

在此基础上进行模具的结构设计和成型设备的选择。

运用现代三维模具设计软件对模具结构进行设计，能够提高设计的可靠性和可预见性。

说明书详细介绍了塑料弯头成型模具的结构设计及相关工艺。

在该注塑模设计中，对成型零件的设计、合模导向机构的设计、环形抽芯机构的设计、推出机构的设计等内容均作了比较详细的说明。

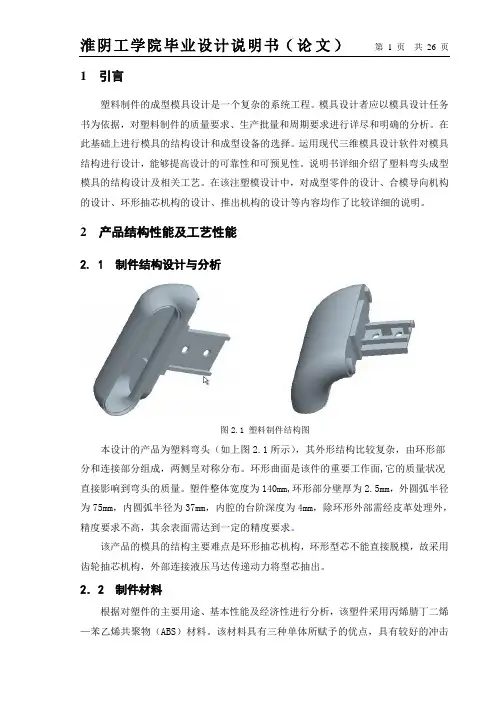

2 产品结构性能及工艺性能2. 1 制件结构设计与分析图2.1 塑料制件结构图本设计的产品为塑料弯头（如上图2.1所示），其外形结构比较复杂，由环形部分和连接部分组成，两侧呈对称分布。

环形曲面是该件的重要工作面,它的质量状况直接影响到弯头的质量。

塑件整体宽度为140mm,环形部分壁厚为2.5mm，外圆弧半径为75mm，内圆弧半径为37mm，内腔的台阶深度为4mm，除环形外部需经皮革处理外，精度要求不高，其余表面需达到一定的精度要求。

该产品的模具的结构主要难点是环形抽芯机构，环形型芯不能直接脱模，故采用齿轮抽芯机构，外部连接液压马达传递动力将型芯抽出。

2．2 制件材料根据对塑件的主要用途、基本性能及经济性进行分析，该塑件采用丙烯腈丁二烯—苯乙烯共聚物（ABS）材料。

该材料具有三种单体所赋予的优点，具有较好的冲击韧性，且在低温下也不迅速下降，具有一定的硬度和尺寸稳定性，易于成型加工，拥有良好的耐寒性，可燃性，良好的电性能，良好的耐化学试剂性和耐候性，并且属于无定形聚合物，熔融温度低，熔程较宽，熔融粘度适中，流动性好，易于充模。

3 工艺方案及设计步骤3．1设计目标该塑料制件在日常生活中应用广泛，是长期占据市场的商品，为大批制造生产，产品质量为120g，年产量为30万件，模具预计寿命为50万件。

塑件精度要求一般，根据标准SJ1372-78，采用四级精度。

3．2成型工艺方案根据ABS塑料的抗冲击韧性和易于塑性成型性，采用注塑成型，注塑机拟选用XS-ZY-500型，本设计预备采用注射成型方法,塑料的成型工艺方法主要有注塑成型、挤出成型﹑压缩成型等。

说明书一、 工件的冲压工艺性分析此工件名称为部分角形件，材料为08钢，厚度为1mm ，由下图可知，其外形和孔的尺寸精度均不高，取IT14级即可满足使用要求，且该工件的外形及孔形状规则。

所以加工不很困难，但尖角处应取小圆角过渡，查《冷冲压模具设计指导》P7表2—2得其小圆角半径为0.3㎜，另外，材料08钢是最常用的材料，属于碳素结构钢，其抗剪强度为τ=255～353Mpa ，抗拉强度σb=324～441Mpa ，屈服点σs=196Mpa ，伸长率δ=32％，弹性模量Ε=186×103Mpa ，具有较好的冲压性能和力学性能，易于进行各类冲压加工。

二、 确定工艺方案由工件的形状的可确定此件需由落料、拉深、再拉深、冲孔、剖切、翻边等几道工序才能完成，其翻边高度为H=5mm ，展开后工件的总高度为88.25mm ，查《冲压工艺与模具设计》P264rch =2.59，所以修边余量Δh=（0.03～0.05）h=（0.03～0.05）×88.25=2.6475～4.4125，取修边余量Δh=3.75㎜。

还要考虑到剖切余量4㎜。

计算拉深成盒形件的相对高度b h =26992=0.34mm ，查《冷冲压模具设计指导》P112表4—12得0b h =0.7～0.6，bh =0.34＜0b h =0.7～0.6高度不能一次拉深成形，所以需要进行两次拉深，校核角部的拉深系数m=r h 21=349221=0.43，查表4—13得M 1=0.35，得M ＞M 1，角部能一次拉成。

另外，此工件为部分角形件，生产批量为中、小批量，且零件的质量及精度没有特殊要求，所以按IT14级算。

为了降低模具费，所以采用单工序模具分散冲压成型，拉深后还得修边，应采用先落料、拉深、再拉深、修边、冲孔、剖切、翻边的工序组合。

三、 毛坯尺寸的展开计算1、工序分析由上面分析知，此工件应先落料、拉深、再拉深、修边、冲孔、剖切、翻边等工序组成，所以应由工件先计算出拉深、翻边、落料等的毛坯尺寸。

本设计实例为一塑料水杯，如图（1）所示。

材料为PP，塑件为倾斜壁不需脱模斜度；塑件的质量要求是不允许有裂纹和变形缺陷，大批量生产。

图（1）塑料水杯1、塑件的分析（1）外形的尺寸该塑件为圆形，壁厚为3mm，无孔，结构较简单，适合于注射成型。

（2）精度等级零件图中重要的尺寸有φ80±0.5、Φ74±0.5、125±1、110±1、12±0.2、φ60±0.5、φ54±0.5、5±0.2、R100、R103，对照附表C、附表B（GB/T14486—1993），知道这些尺寸的公差等级在2级以上，为高精度等级，圆角R1、R2属一般精度等级。

2、PP的性能分析（1）使用性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐磨易老化. 适于制作一般机械零件,耐腐蚀零件和绝缘零件、盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。

（2）成型性能1）结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解。

2）流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形。

3）冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形。

4）塑料壁厚须均匀,避免缺胶,尖角,以防应力集中。

3、初步选定注射机（1）注射量的计算通过计算得塑件体积：V塑=81.125cm3（2）本模采用一模四腔结构，如图（2）所示。

为了保证四个型腔同时进料，考虑采用平衡式的浇注系统，浇注系统的凝料可根据经验按照塑件体积的0.2~1倍来估算，这里取0.2倍，故一次注入模具型腔塑料熔体的总体积（即浇注系统的凝料和塑件体积之和）为V总=V塑（1+0.2）×4=81.125×1.2×4cm3=389.4cm3图（2）型腔布置形式(3)选择注射机每一次注入模具型腔的塑料总体积V总=389.4cm3,注射机V机=V总/0.8=389.4/0.8=486.75cm3，查表2.24初选定注射机型号为XS—ZY—1000，其主要技术参数见表1.1.表1.1 注射机主要技术参数理论注射量/cm3 1000 最大模具厚度/mm 700螺杆直径/mm 85 最小模具厚度/mm 300注射压力/MPa 121 模具定位孔直径/mm 150锁模力/KN 4500 喷嘴球半径/mm 18拉杆内间距/mm 650×550 喷嘴口孔径/mm 7.5最大开模行程/mm 700（4）注射机的相关参数校核1）注射压力校核一般塑件的成型压力在70~150MPa范围内，该注射机的公称注射压力P公=121MPa，所以注射压力合格。

集美大学课程设计说明书题目：防尘罩塑料注塑模具设计姓名：专业:班级：学号：指导老师：2 0 1 6 年1 月18日集美大学机械与能源工程学院专业课程设计任务书——材料成型及控制工程专业--设计题目：防尘罩塑料注塑模具设计设计任务:设计一简单塑料零件,并根据该零件设计一副注射模具。

制件年产量：10万件完成的任务：1.注射成形工艺卡一份;2.产品零件图一份;3.注射模具装配图及模具成形零件工程图各一份；4.设计说明书一份。

时间安排：1。

借资料、产品的结构设计及绘制零件图；（1。

5天）2.确定零件生产的工艺方案，填写零件注射工艺卡；(1天)3.零件成形工艺分析；确定型腔的数目；模具胀型力的计算，选择注射设备；选定分型面;确定型腔配置、确定浇注系统、确定脱模方式；冷却系统和推出结构设计；凹模和型芯尺寸计算和结构设计；模具其它零件设计；模具有关零件的强度和刚度校核;模具与注射机有关尺寸校核。

模具结构三维设计。

（4天)4.绘制模具结构装配图、模具成型零件工程图;（2。

5天）5.编写设计说明书；（2天)6.答辩。

（1天)参考书目：[1]齐卫东。

《塑料模具设计与制造》[M].北京：机械工业出版社，2004［2］陈剑鹤.《模具设计基础》[M].北京:械工业出版社，2004。

04［3]齐晓燕.《塑料成型工艺与模具设计》[M］。

北京:机械工业出版社，2006.01［4］高济,申树义.《塑料模具设计》［M］。

北京:机械工业出版社，2005。

09[5］高锦张。

《塑性成形工艺与模具设计》［M］。

北京：机械工业出版社，2002.03［6]陈锡栋。

《实用模具设计简明手册》［M].北京：机械工业出版社,2001指导教师：2016年1月18 日材料成型及控制工程级班学生: 学号：防尘罩塑料注塑模具设计［摘要］本课程设计说明书主要讲述对防尘罩进行模具设计的过程。

通过对塑件的工艺分析，设计出塑料模具。

本论文首先简单介绍了模具设计与分类，然后对产品材料性能作了介绍，并初步选择注射机。
