开关按键的注塑模具设计说明书

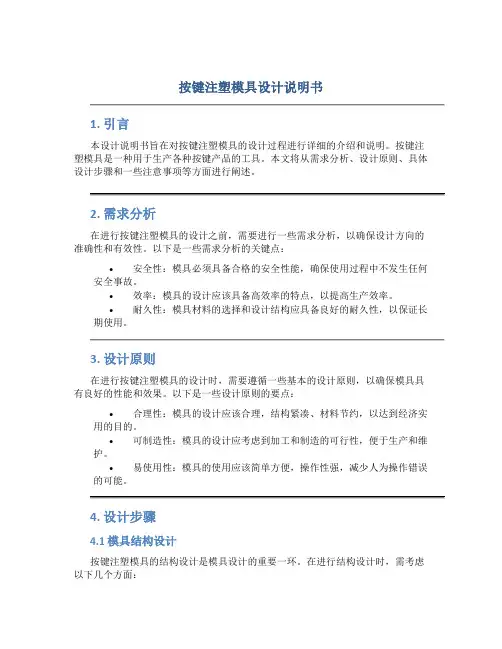

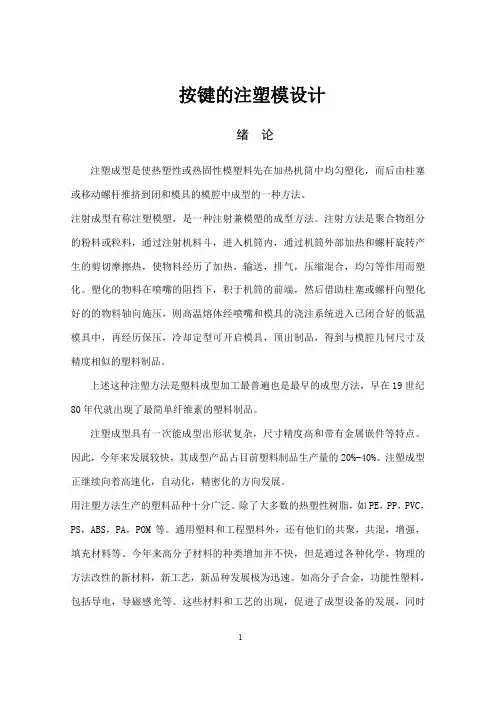

按键的注塑模设计绪 论注塑成型是使热塑性或热固性模塑料先在加热机筒中均匀塑化，而后由柱塞 或移动螺杆推挤到闭和模具的模腔中成型的一种方法。

注射成型有称注塑模塑，是一种注射兼模塑的成型方法。

注射方法是聚合物组分 的粉料或粒料，通过注射机料斗，进入机筒内，通过机筒外部加热和螺杆旋转产 生的剪切摩擦热，使物料经历了加热，输送，排气，压缩混合，均匀等作用而塑 化。

塑化的物料在喷嘴的阻挡下，积于机筒的前端，然后借助柱塞或螺杆向塑化 好的的物料轴向施压，则高温熔体经喷嘴和模具的浇注系统进入已闭合好的低温 模具中，再经历保压，冷却定型可开启模具，顶出制品，得到与模腔几何尺寸及 精度相似的塑料制品。

上述这种注塑方法是塑料成型加工最普遍也是最早的成型方法，早在19世纪 80年代就出现了最简单纤维素的塑料制品。

注塑成型具有一次能成型出形状复杂，尺寸精度高和带有金属嵌件等特点。

因此，今年来发展较快，其成型产品占目前塑料制品生产量的20%-40%。

注塑成型 正继续向着高速化，自动化，精密化的方向发展。

用注塑方法生产的塑料品种十分广泛。

除了大多数的热塑性树脂，如PE，PP，PVC， PS，ABS，PA，POM 等。

通用塑料和工程塑料外，还有他们的共聚，共混，增强， 填充材料等。

今年来高分子材料的种类增加并不快，但是通过各种化学，物理的 方法改性的新材料，新工艺，新品种发展极为迅速。

如高分子合金，功能性塑料， 包括导电，导磁感光等。

这些材料和工艺的出现，促进了成型设备的发展，同时也满足了国民经济不断发展的需要。

我国塑料模具工业现状及发展方向在现代生产中，注塑模具以其特定的形状通过一定的方式使原料成型， 是大批量生产各种产品和日用品的重要工艺装备。

随着科技水平的不断提高 以及社会经济的不断发展，人们对工业产品的品种、数量、质量及款式的要 求越来越高，模具的使用越来越广泛。

世界上各工业发达国家都十分重视模 具技术的开发，积极采用先进技术和设备，大力发展模具工业，提高模具制 造水平。

注塑模具设计说明书一、项目背景：注塑模具是一种用于塑料注射成型的工具，是实现塑料产品批量生产的重要设备之一。

注塑模具的设计质量直接影响着产品的成型质量和生产效率。

本文档旨在详细说明注塑模具的设计要求和流程，为后续模具制造和使用提供指导。

二、设计目标：1. 实现塑料产品的准确成型，保证产品尺寸和外观质量的一致性；2. 提高生产效率，降低生产成本；3. 提高模具的使用寿命，减少维护和更换成本；4. 考虑模具的可拆卸性，方便清洗和更换模具部件。

三、设计要求：1. 产品设计要求：a. 确定产品的尺寸和外观要求，提供详细的产品图纸和规格说明；b. 需要考虑产品的材料特性，如塑料的热胀冷缩性，流动性等；c. 确定产品的成型方式和注塑工艺参数。

2. 模具结构设计要求：a. 考虑产品的成型方式，确定模具的结构类型，如单腔模具、多腔模具等；b. 在满足产品尺寸和外观要求的基础上，尽量减小模具的尺寸和重量；c. 考虑模具的使用寿命，采用耐磨、耐腐蚀的材料，优化工艺和热处理；d. 考虑模具的冷却系统，保证注塑过程中材料的快速冷却和成型周期的缩短；e. 考虑模具的导向系统和定位系统，确保模具运动的准确性和稳定性；f. 考虑模具的拆卸性，方便清洗和更换模具部件。

3. 模具零件设计要求：a. 模具芯、模具腔、模具板等零件的尺寸要与产品尺寸要求一致；b. 避免尺寸过小、壁厚过薄等问题，确保零件的强度和刚性；c. 考虑零件的加工工艺，尽量减少加工难度和成本；d. 避免零件之间的干涉和碰撞，确保模具的正常运作；e. 采用标准化零件，方便制造和更换。

四、设计流程：1. 了解产品需求：与产品设计师沟通，收集产品图纸和规格说明；2. 制定模具设计方案：根据产品需求，确定模具的结构类型、尺寸和重量等；3. 进行模具设计：进行模具零件的设计，包括模具芯、模具腔、模具板等；4. 完善模具设计：考虑模具的冷却系统、导向系统、定位系统等；5. 优化模具设计：通过模拟和分析，优化模具结构和零件设计，提高模具的性能；6. 完成模具图纸：根据设计结果，绘制模具图纸，包括三维模型和二维工程图；7. 制造模具：将模具图纸提供给模具制造厂家，开始制造模具；8. 调试模具：完成模具制造后，进行模具调试和试模，保证模具的正常运行；9. 交付使用：完成模具调试后，交付给使用方，并提供模具的维护和保养指南。

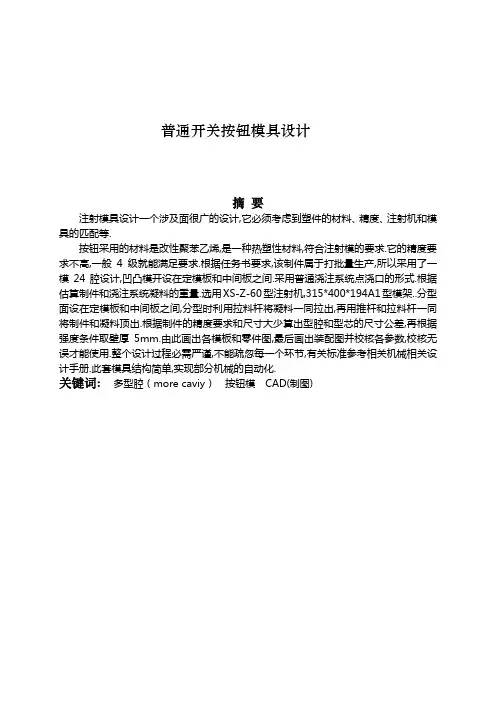

普通开关按钮模具设计摘要注射模具设计一个涉及面很广的设计,它必须考虑到塑件的材料、精度、注射机和模具的匹配等.按钮采用的材料是改性聚苯乙烯,是一种热塑性材料,符合注射模的要求.它的精度要求不高,一般4级就能满足要求.根据任务书要求,该制件属于打批量生产,所以采用了一模24腔设计,凹凸模开设在定模板和中间板之间.采用普通浇注系统点浇口的形式.根据估算制件和浇注系统凝料的重量.选用XS-Z-60型注射机,315*400*194A1型模架..分型面设在定模板和中间板之间,分型时利用拉料杆将凝料一同拉出,再用推杆和拉料杆一同将制件和凝料顶出.根据制件的精度要求和尺寸大少算出型腔和型芯的尺寸公差,再根据强度条件取壁厚5mm.由此画出各模板和零件图,最后画出装配图并校核各参数,校核无误才能使用.整个设计过程必需严谨,不能疏忽每一个环节,有关标准参考相关机械相关设计手册.此套模具结构简单,实现部分机械的自动化.关键词:多型腔（more caviy）按钮模CAD(制图)目录摘要 (1)关键词: (1)目录 (2)绪论 (4)第1章引言 (5)1.1模具行业的发展 (5)1.1.1 国内模具技术发展及目前水平 (6)1.2注射模具设计要求 (6)1.2.1 塑件分析 (6)1.2.2 塑件的成型性能 (7)1.2.3 模具类型 (8)1.2.4 模具设计 (8)1.3毕业设计任务要求 (9)第2章塑件的工艺分析 (10)2.1分析塑件使用材料的种类及工艺特征 (10)2.2分析塑件的结构工艺性 (10)2.2.1结构分析 (10)2.2.2尺寸精度分析 (10)2.2.3表面质量分析 (10)2.3计算塑件的体积和质量 (10)2.4注射机的初选 (10)2.4塑件精度要求 (11)第3章分型面选择和浇注系统设计 (12)3.1注射模具分型面的选择 (12)3.1.1 分型面的基本形式 (12)3.1.2 分型面选择的基本原则 (12)3.1.3 分型面的选择 (12)3.2浇注系统的设计 (12)3.2.1 浇注系统的组成 (12)3.2.2 注射模具主流道的设计 (13)3.2.3 分流道的设计 (14)3.3浇口的设计 (15)第4章初选注射机确定型腔数 (16)4.1根据塑件的形状估算其体积和质量 (16)4.2确定型腔数所烤炉的因素 (17)4.2.1注射机额定注射量G b (17)4.2.2根据塑件精度所选模具 (17)4.2.3生产批量该塑件属大批量生产，故宜采用取多型腔模具。

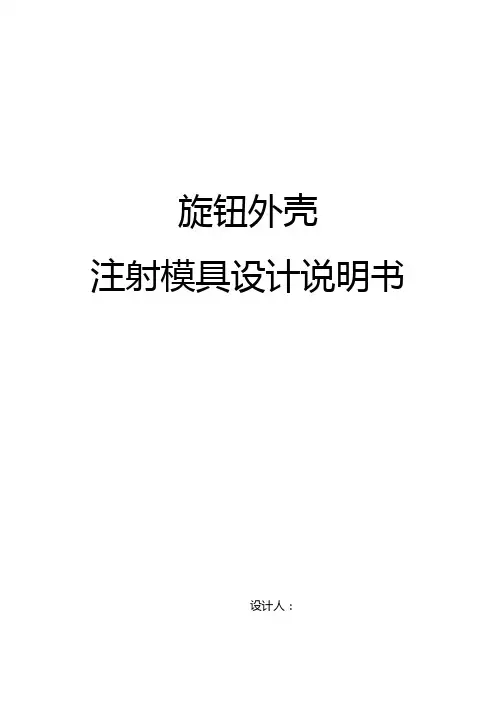

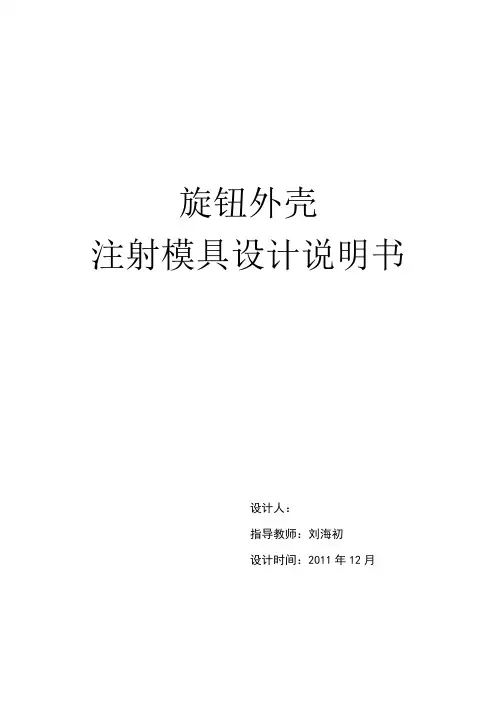

旋钮外壳注射模具设计说明书设计人：指导教师：刘海初设计时间：2011年12月一、塑件图材料：ABS生产批量：10万件塑件具体尺寸见三维图。

塑件为旋钮盖子，要求下端能放入杯体即可。

由于盖子本身具有一定柔性，故对上盖精度要求不高，对密封性无要求。

二、工艺性分析材料性能取收缩率为0.5%2、塑件分析（1）形状特性体积 =3824.757361687 mm^3面积 =7848.654803147mm^2质量 = 0.030091264 kg塑件形状较为规则，易于成型。

（2）厚度分析塑件平均壁厚0.95，最大壁厚1.02，塑件局部壁厚均匀。

ABS极限流动长度与塑件厚度的比值为250：1，塑件最大流程与壁厚大约在54：1.25，流程中无尖锐拐角，故注塑时流动性较好。

（3）拔模分析塑件外表面侧壁拔模角为3度，内表面侧壁拔模角为3度，满足脱模要求。

（4）塑件精度塑件为日常用品，精度要求不高，从加工经济性考虑，选用7级精度等级。

三、成型方案为提高生产率，初步确定模具采用三板式大水口模具成型，一出二，推件板推出，其简图如下：模具温度40度，熔体温度98度。

四、注塑机选用选用SZ250/1250卧式注射机，其参数如下：1、最大注射量每次注射两个塑件，重量为60g，浇注系统凝料为 1.830g，总注射量约为61.83g，选用注射机最大注射量为270g，为理论注射量的23%。

五．型芯型腔设计、分型面选在塑件最大轮廓处。

1、型腔设计型腔为圆柱形凸缘式结构，如图，材料采用P20。

型腔壁厚的计算(1)按刚度计算侧壁11443310361.15() 1.15()16[]2100000.03ph s E δ⨯≥=⨯=⨯㎜ 底板11443310360.56()0.56()7.76[]2100000.03ph h E δ⨯≥==⨯㎜（2）按强度计算公式侧壁1122[]400[()1]23[()1]0.6[]2400210s r p σσ≥-=-=--⨯11222220230.87()0.87() 4.47[]400pr h σ⨯≥==型腔压力p=10Mpa 塑件高度h=36㎜ 弹性模量E=210000 Mpa 允许变形量[]δ=0.03㎜ 塑件半径r=23㎜材料许用应力[]σ=400 Mpa因按强度计算结果远小于按刚度计算结果，故型腔壁厚按满足刚度要求取侧壁厚20㎜，底部厚8㎜。
