超声波法在基桩完整性无损检测中的应用

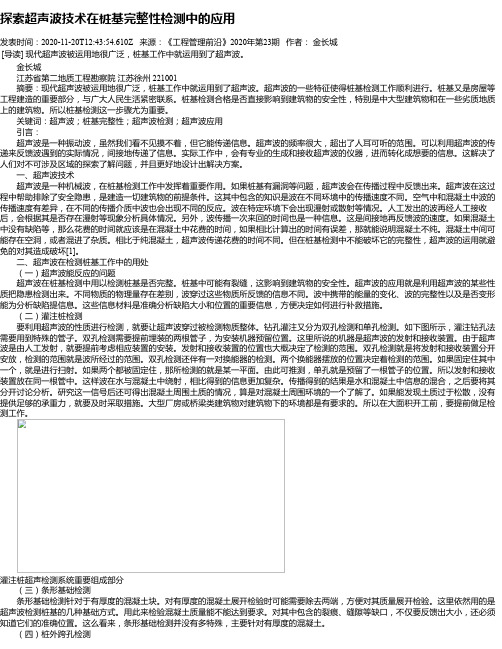

探索超声波技术在桩基完整性检测中的应用发表时间：2020-11-20T12:43:54.610Z 来源：《工程管理前沿》2020年第23期作者：金长城[导读] 现代超声波被运用地很广泛，桩基工作中就运用到了超声波。

金长城江苏省第二地质工程勘察院江苏徐州 221001摘要：现代超声波被运用地很广泛，桩基工作中就运用到了超声波。

超声波的一些特征使得桩基检测工作顺利进行。

桩基又是房屋等工程建造的重要部分，与广大人民生活紧密联系。

桩基检测合格是否直接影响到建筑物的安全性，特别是中大型建筑物和在一些劣质地质上的建筑物。

所以桩基检测这一步骤尤为重要。

关键词：超声波；桩基完整性；超声波检测；超声波应用引言：超声波是一种振动波，虽然我们看不见摸不着，但它能传递信息。

超声波的频率很大，超出了人耳可听的范围。

可以利用超声波的传递来反馈波遇到的实际情况，间接地传递了信息。

实际工作中，会有专业的生成和接收超声波的仪器，进而转化成想要的信息。

这解决了人们对不可涉及区域的探索了解问题，并且更好地设计出解决方案。

一、超声波技术超声波是一种机械波，在桩基检测工作中发挥着重要作用。

如果桩基有漏洞等问题，超声波会在传播过程中反馈出来。

超声波在这过程中帮助排除了安全隐患，是建造一切建筑物的前提条件。

这其中包含的知识是波在不同环境中的传播速度不同。

空气中和混凝土中波的传播速度有差异，在不同的传播介质中波也会出现不同的反应。

波在特定环境下会出现漫射或散射等情况。

人工发出的波再经人工接收后，会根据其是否存在漫射等现象分析具体情况。

另外，波传播一次来回的时间也是一种信息。

这是间接地再反馈波的速度。

如果混凝土中没有缺陷等，那么花费的时间就应该是在混凝土中花费的时间，如果相比计算出的时间有误差，那就能说明混凝土不纯。

混凝土中间可能存在空洞，或者混进了杂质。

相比于纯混凝土，超声波传递花费的时间不同。

但在桩基检测中不能破坏它的完整性，超声波的运用就避免的对其造成破坏[1]。

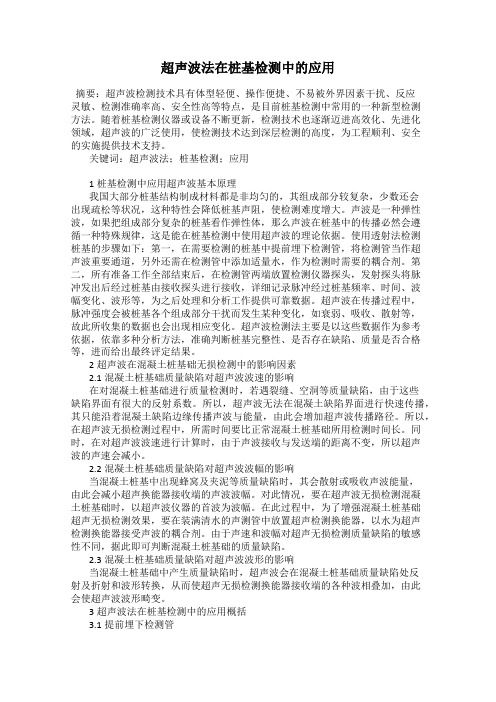

超声波法在桩基检测中的应用摘要：超声波检测技术具有体型轻便、操作便捷、不易被外界因素干扰、反应灵敏、检测准确率高、安全性高等特点，是目前桩基检测中常用的一种新型检测方法。

随着桩基检测仪器或设备不断更新，检测技术也逐渐迈进高效化、先进化领域，超声波的广泛使用，使检测技术达到深层检测的高度，为工程顺利、安全的实施提供技术支持。

关键词：超声波法；桩基检测；应用1桩基检测中应用超声波基本原理我国大部分桩基结构制成材料都是非均匀的，其组成部分较复杂，少数还会出现疏松等状况，这种特性会降低桩基声阻，使检测难度增大。

声波是一种弹性波，如果把组成部分复杂的桩基看作弹性体，那么声波在桩基中的传播必然会遵循一种特殊规律，这是能在桩基检测中使用超声波的理论依据。

使用透射法检测桩基的步骤如下：第一，在需要检测的桩基中提前埋下检测管，将检测管当作超声波重要通道，另外还需在检测管中添加适量水，作为检测时需要的耦合剂。

第二，所有准备工作全部结束后，在检测管两端放置检测仪器探头，发射探头将脉冲发出后经过桩基由接收探头进行接收，详细记录脉冲经过桩基频率、时间、波幅变化、波形等，为之后处理和分析工作提供可靠数据。

超声波在传播过程中，脉冲强度会被桩基各个组成部分干扰而发生某种变化，如衰弱、吸收、散射等，故此所收集的数据也会出现相应变化。

超声波检测法主要是以这些数据作为参考依据，依靠多种分析方法，准确判断桩基完整性、是否存在缺陷、质量是否合格等，进而给出最终评定结果。

2超声波在混凝土桩基础无损检测中的影响因素2.1混凝土桩基础质量缺陷对超声波波速的影响在对混凝土桩基础进行质量检测时，若遇裂缝、空洞等质量缺陷，由于这些缺陷界面有很大的反射系数。

所以，超声波无法在混凝土缺陷界面进行快速传播，其只能沿着混凝土缺陷边缘传播声波与能量，由此会增加超声波传播路径。

所以，在超声波无损检测过程中，所需时间要比正常混凝土桩基础所用检测时间长。

同时，在对超声波波速进行计算时，由于声波接收与发送端的距离不变，所以超声波的声速会减小。

超声波透射法在桩基完整性检测中的应用随着经济和社会的快速发展，桥梁、高速公路、建筑物、地铁等都是现代城市基础设施建设的重点工程。

而这些基础设施中桩基是其中一个重要的组成部分。

桩基在工程建设过程中承担着重要的支撑作用，安全稳定的桩基是基础设施建设关键位置，因此桩基的完整性检测至关重要。

目前，针对桩基完整性检测的方法比较多样，其中超声波透射法是一种非常有效的方法。

超声波透射法原理超声波透射法是一种利用超声波在材料中传播的速度和衰减规律来检测材料缺陷的方法。

超声波透射法是一种非破坏检测方法，通过发射超声波，将超声波在被检测的物体内部传播，收集传播过程中的声波信号，然后对信号进行分析处理，从而得出被检测材料内部的缺陷信息，具有非常高的准确度和可靠性。

桩基完整性检测是对桩基进行质量监控和质量评估的过程。

超声波透射法在桩基完整性检测中的应用可以有效地检测出桩身、桩肢的质量状况，同时检测出桩身中出现的缺陷，比如裂纹、孔洞、钢筋之间的空洞以及厚度变化等问题。

超声波透射法的检测能力很强，可以探测出桩身中的细小缺陷和裂纹。

此外，它也可以检测出桩肢中的不同层次的内部缺陷。

在桩基的完整性检测中，首先需要在桩体的一侧及两侧各选择一个有效检测点，然后在检测点处使用超声波探头对桩体进行检测。

通过检测超声波传播的速度和衰减规律等，就可以得出桩体内部的缺陷信息，并绘制出相应的桩体缺陷图和桩体缺陷图谱。

1.高准确性。

超声波探测技术的精度高，能够对桩体内部的缺陷进行高精度的检测。

2.快速高效。

超声波透射法无需破坏性地进行检测，可以快速地获取检测数据。

3.可靠性好。

超声波透射法可以检测桩体不同位置、层数、方向等信息，可以全面、准确地评估桩体的性能和完整性。

4.安全性高。

超声波透射法采用了无损检测技术，对桩体不会造成任何破坏，安全。

总之，超声波透射法在桩基完整性检测中应用非常广泛，并被广泛认可。

它具有高准确性、快速高效、可靠性好、安全性高等优点。

超声波透射法在桩基完整性检测中的应用
超声波透射法是一种常用于桩基完整性检测的无损检测方法。

它通过发送超声波信号，利用超声波在材料中传播的特性，在桩基内部或周围的材料中发现可能存在的缺陷或损伤。

本文将重点介绍超声波透射法在桩基完整性检测中的应用。

超声波透射法在桩基完整性检测中主要应用于以下几个方面：第一，超声波透射法可
以用于检测桩身内部的缺陷。

当桩体内部存在裂缝或夹杂物时，超声波透射法可以发现并
定位这些缺陷，从而评估桩身的完整性。

第二，超声波透射法还可以用于检测桩身与桩帽
之间的粘结情况。

当桩身与桩帽之间存在松动或剥离时，超声波透射法可以检测到反射信
号的强度变化，进而评估粘结的情况。

超声波透射法还可以用于检测桩顶和桩基底部的完
整性。

当桩顶或桩基底部存在缺陷时，超声波透射法可以发现这些缺陷，并评估其对桩基
整体的影响。

在进行超声波透射法检测时，首先需要选择合适的探头。

探头的选择应根据不同类型
的桩基、结构尺寸和检测要求进行。

然后将探头固定在待测部位上，并调整超声波发射和
接收的参数，以保证测试的准确性和可靠性。

在测试过程中，需要对超声波信号进行实时
监测和记录，并分析信号的变化，以判断是否存在缺陷或损伤。

根据超声波透射法的测试
结果，评估桩基的完整性，并制定相应的维修和加固措施，以确保桩基的安全和可靠。

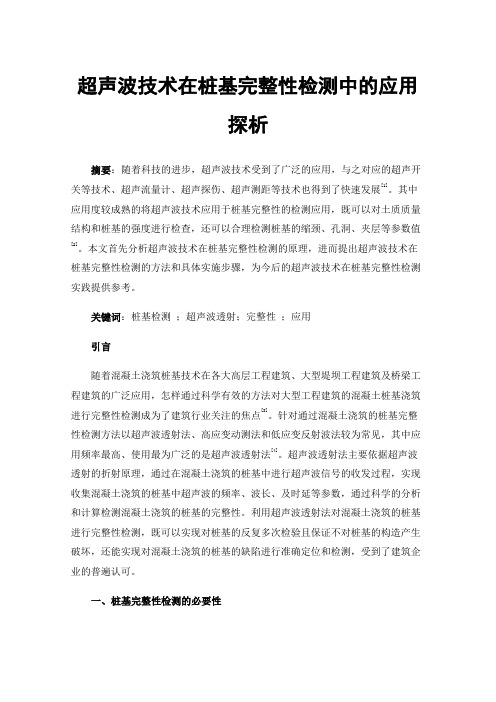

超声波技术在桩基完整性检测中的应用探析摘要：随着科技的进步，超声波技术受到了广泛的应用，与之对应的超声开关等技术、超声流量计、超声探伤、超声测距等技术也得到了快速发展[1]。

其中应用度较成熟的将超声波技术应用于桩基完整性的检测应用，既可以对土质质量结构和桩基的强度进行检查，还可以合理检测桩基的缩颈、孔洞、夹层等参数值[2]。

本文首先分析超声波技术在桩基完整性检测的原理，进而提出超声波技术在桩基完整性检测的方法和具体实施步骤，为今后的超声波技术在桩基完整性检测实践提供参考。

关键词：桩基检测；超声波透射；完整性；应用引言随着混凝土浇筑桩基技术在各大高层工程建筑、大型堤坝工程建筑及桥梁工程建筑的广泛应用，怎样通过科学有效的方法对大型工程建筑的混凝土桩基浇筑进行完整性检测成为了建筑行业关注的焦点[3]。

针对通过混凝土浇筑的桩基完整性检测方法以超声波透射法、高应变动测法和低应变反射波法较为常见，其中应用频率最高、使用最为广泛的是超声波透射法[4]。

超声波透射法主要依据超声波透射的折射原理，通过在混凝土浇筑的桩基中进行超声波信号的收发过程，实现收集混凝土浇筑的桩基中超声波的频率、波长、及时延等参数，通过科学的分析和计算检测混凝土浇筑的桩基的完整性。

利用超声波透射法对混凝土浇筑的桩基进行完整性检测，既可以实现对桩基的反复多次检验且保证不对桩基的构造产生破坏，还能实现对混凝土浇筑的桩基的缺陷进行准确定位和检测，受到了建筑企业的普遍认可。

一、桩基完整性检测的必要性建筑行业的发展为人们的生产生活提供了便利，桩基作为建筑工程建设的最重要的地基建设形式，普遍应用于建筑工程建设中，所以针对桩基建设的质量检查也成为了工程建筑建设环节的重中之重，其中桩基的承载能力及桩基的完整性对所承载的建筑本身的架构的稳定性和安全性至关重要[5]。

建筑行业中，建筑本身的架构的承载负荷力可通过桩基分散承担到所连接的大地的土质中，可有效减少建筑基础的沉降程度，由于这一特点，桩基建筑技术得到了广泛的应用和推广，例如大型的码头港口建筑、海上石油开采建筑、重型厂区建筑、核工业建筑、大型的桥梁建筑及普通的高层建筑等。

探究超声波技术在桩基完整性检测中的运用发布时间：2021-05-17T14:40:02.460Z 来源：《建筑实践》2021年2月4期作者：李优优[导读] 超声波透射法是检测混凝土内部强度的有效方法之一李优优扬州公诚检测有限公司江苏省扬州市225000摘要：超声波透射法是检测混凝土内部强度的有效方法之一，其能精确查明桩身内部混凝土强度的变化状况，拥有很高的精准度和辨别率，检测结果非常显著。

超声波透射法还能检测沿桩身长度的任意一个截面的强度，特别是对大桩径和超长桩径的检测表现得格外突出，比动测法反映桩基强度更加细致和精准。

关键词：超声波技术；桩基；运用一、基桩超声波透射法的检测原理和检测标准（一）超声波透射法对基桩结构完整性检测原理概述超声波透射法是通过超声脉冲发射源在混凝土内部发射高频弹性脉冲波，采用高精度的接收系统记录这种脉冲波在混凝土内传播过程中表现出来的波动特性。

超声波透射法能利用波最初抵达的时间和波的能量衰减特性、频率变化及波形突变程度等特性，从而得到检测区域内混凝土密实度的参数数据，还能检测记录不同剖面、不同高度上的超声波动特征，通过分析还能判断出检测内部存在问题的性质、大小及空间位置。

（二）基桩超声波透射法的检测标准 1、基桩超声波透射对检测仪器的标准参数（1）声波发射与接收换能器必须符合下列标准：1）圆柱状径向振动，沿径向无指向性；2）外径小于声测管内径，有效的工作段长度小于150mm；3）谐振频率必须达到30~60kHz；4）水密性必须达到1MPa水压不出现渗水现象；5）当测距比较大时，最好使用带前置放大器的换能器。

（2）声波换能器最好配置扶正器。

利用扶正器对声波换能器进行辅助，减小检测过程中的误差。

声波检测仪要符合下列标准：1）需满足实时显现、记录和接收信号的实践过程曲线及频率测量或频谱分析的功能；2）声时测量的精密度必须不小于0.5μs，声波幅值测量相对的误差需要小于5%，系统频带宽度达到1~200kHz，系统的最大动态范围需要大于100dB；3）声波发射脉冲为呈阶跃式或矩形脉冲式，电压幅值满足200~1000V。

超声波斜测法在基桩完整性检测中的应用【摘要】结合四川省某高速公路工程实例，介绍超声波斜射法测试方法，对桥梁基桩完整性进行分析与判定，阐述了超声波斜测法在基桩检测中的应用，从而避免在桩身质量评判过程中出现错判与误判。

【关键词】超声波法；斜测；基桩检测；应用1、前言随着我国基础建设的迅速发展，桩基础已成为桥梁工程最常用的基础形式。

由于其成桩质量受地质条件、成桩工艺、机械设备、施工人员、管理水平等诸多因素的影响，较易产生夹泥、断裂、缩颈、砼离析、桩底沉渣较厚及桩顶砼密实度较差等质量缺陷，危及主体结构的正常使用与安全，甚至引发工程质量事故。

利用超声波法对成桩完整性检测已成为最为普遍也最为有效的方法。

2、超声波法检测原理及技术超声波法检测的基本原理是:由超声脉冲发射源在混凝土内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征。

当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。

测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼内部存在缺陷的性质、大小及空间位置，并对砼总体的均质性和完整性的作出评价。

超声波法检测一般分为三种方法：（1）平测（普查）：发射和接受换能器分别置于两声测管的同一高度，自下而上，将收发换能器以相同步长向上提升，进行水平检测。

若平测后，存在桩身质量的可疑点，则进行加密平测，以确定异常部位的纵向范围。

（2）斜测：让发、收换能器保持一定的高差，在声测管中以相同的步长，同步升降进行测试。

斜测分单向斜测和交叉斜测。

斜测时，发、收换能器中心连线与水平夹角一般取30°～40°。

斜测可探测出局部缺陷、缩径或专测管附着泥团、层状缺陷等。

超声波透射法在桩基完整性检测中的应用桩基完整性是指桩基在使用过程中未出现明显的损坏，能够保持原有的承载力和稳定性。

建筑工程中，桩基是承受地震力和建筑物荷载的主要结构，因此桩基完整性对建筑物的安全具有重要的意义。

在桩基完整性检测中，超声波透射法是一种有效的检测方法，它可以对桩基的内部结构进行全面性和精准性的描述，判断桩基的完整性和承载能力。

超声波透射法是指利用超声波在材料内部传播的物理特性，在测试材料的厚度或检测物体的内部缺陷方面具有广泛的应用。

在桩基完整性检测中，超声波透射法主要利用超声波在混凝土中的传播特性来判断材料内部的缺陷和损伤情况。

超声波在材料内部传播时，会在材料中遇到不同的界面，这些界面会对超声波的传播产生不同的反射和散射，从而形成一些特殊的波形。

根据这些波形，可以对材料内部的裂纹、孔洞、空洞等缺陷进行有效的识别和定位。

超声波透射法的检测原理是将超声波通过振荡器产生，并将测试探头贴近桩基外表面，让超声波穿透材料内部，被另一侧的接收器接收。

接收器将通过测试瞬间将信号传递给电脑，电脑将通过信号分析、处理，可得到波形图与图像。

此外，还可以通过改变超声波的穿透角度、频率、波形等条件，来获取更为全面和准确的检测结果。

超声波透射法具有非破坏性、精度高、快速、可重复性好等优点，特别适用于混凝土结构的检测，在桩基的完整性检测中得到广泛的应用。

具体来说，超声波透射法可以用于检测桩基中的裂缝和空洞情况、桩身的强度和厚度、桩基锚入深度等基本信息，以评估桩基的承载能力和安全性。

这些信息可以帮助工程师们制定更合理的建筑方案、优化工程施工过程，提高项目的安全性和经济性。

在实际应用中，超声波透射法不仅可以应用于新建工程的桩基完整性检测，还可以用于老桥梁、老房屋等老旧建筑物的结构安全检测，以及大中型基础设施如水库坝、高速公路、地铁等的结构健康监测。

随着技术的不断创新和完善，超声波透射法不仅在桩基完整性检测中发挥着越来越重要的作用，还有望在更广泛的领域得到应用。

超声波透射法在桩基完整性检测中的应用超声波透射法是一种常用的非破坏性检测技术，广泛应用于桩基完整性检测中。

本文将介绍超声波透射法在桩基完整性检测中的原理、应用和优缺点。

一、原理超声波透射法是利用超声波在材料中传播时的能量吸收和散射特性来检测材料的内部缺陷的一种方法。

当超声波通过材料时，如果遇到缺陷或材料的结构变化，超声波将发生反射、折射和散射，从而产生回波信号，通过分析这些回波信号的特征，可以判断材料内部的缺陷情况。

1. 检测桩身的裂缝和空洞：超声波透射法可以用来检测桩身的裂缝和空洞，通过分析回波信号的特征，可以确定裂缝和空洞的位置、尺寸和形状，为桩基的维修提供依据。

1. 非破坏性检测：超声波透射法是一种非破坏性的检测方法，不需要对桩基进行任何损坏和破坏，可以保持桩基的完整性，减少对桩基的影响。

2. 高精度：超声波透射法可以对桩基的缺陷进行定量化分析，能够精确地确定缺陷的位置、尺寸和形状，提高了检测的准确性和可靠性。

3. 实时监测：超声波透射法可以实时监测桩基的完整性，及时发现桩基的缺陷，对桩基的维修和维护具有重要意义。

超声波透射法也存在一些缺点：1. 受限于材料：超声波透射法对材料的性质有一定的要求，不能应用于所有类型的材料，对于某些材料的检测效果可能不理想。

2. 有一定的局限性：超声波透射法只能检测桩基内部较浅的缺陷，对于深层的缺陷或大范围的缺陷难以有效检测。

超声波透射法是一种有效的桩基完整性检测方法，具有非破坏性、高精度和实时监测的优点，但也存在一定的局限性。

在实际应用中，需要根据具体情况选择合适的检测方法，综合考虑各种因素，提高检测的准确性和可靠性。

探讨超声波技术在桩基完整性检测中的应用摘要：随着城市建设的快速发展，各种工程开始朝高难度方向发展。

上端的荷载越来越大，桩基础的规范也发生了很大的变化。

桩基技术属于工程的隐蔽结构，由于受多种因素的影响，施工过程中也存在许多质量问题，采用一般的检测方法往往难以区分。

本文分析了超声波无损检测技术在桩基工程中的应用。

关键词：超声波技术；桩基完整性检测；应用引言声波是一种振动波，虽然我们看不见摸不着，但它能传递信息。

超声波的频率很大，超出了人耳可听的范围。

可以利用超声波的传递来反馈波遇到的实际情况。

实际工作中，通过专业的生成和接收超声波的仪器，把声波信息转化成想要的工程信息。

1.桩基检测的意义随着我国建筑行业的飞速发展，建筑工程地基结构的最重要形式就是桩基。

桩基工程的质量检测也就成为了工程建造中最关键的环节，桩基结构的完整性和桩基的承载力对上层建筑结构的安全及稳定起到了决定性的作用。

因为桩能把上层结构的负荷承载渗透到地下深层次的土层中，从而大幅削减了基础的下沉降落，所以桩基被广泛推广应用于高层建筑工程、重型厂区建设、桥梁建设等地基建设的工程中。

桩基是建筑的基础，是一项隐蔽的工程建设，桩基质量是否符合标准和是否过硬，直接影响建筑上层结构的安全。

因而，桩基的监测是整个建设环节中必不可少的，只有桩基的质量检测工作和数据分析结果精准，桩基建设的质量才能得到牢靠的保障。

二、桩基超声波透射检测的原理和标准超声波透射检测法是桩基完整性检测的常见方法，在使用环节能利用声波信号对混凝土桩的完整性进行有效判断，进而获得具有参考性的检测结果。

在实践工作中，相关工作人员应该深入研究桩基超声波投射检测技术的原理，并且明确其应用标准，为后续工作的有效开展奠定基础。

2.1使用原理在桩基超声波投射检测环节，相关工作人员需要让超声波在混凝土内部传播，进而依据声波信号的变化来判断其完整性。

简言之，此方法的应用原理就是利用发射到混凝土内部的高频弹性脉冲波和精度极高的声波信号接收系统，对其展现出的超声波声速、声幅、频率和波形变化进行采集与分析，进而找到混凝土桩的缺陷。
