大坝变形监测数据处理与分析1. 概述本文旨在介绍大坝变形监测数据处理与分析的方法和步骤，以帮助读者更好地了解和分析大坝变形监测数据。
2. 数据获取与处理在进行大坝变形监测之前，需要确定监测的目标和要素，如位移、应力、温度等。
监测数据可以通过传感器、测量仪器等设备获得，并以数字形式记录。
获取的数据应经过预处理，包括数据清洗、校正、去除异常值等，确保数据的准确性和可靠性。
3. 变形数据可视化分析为了更直观地了解大坝的变形情况，可以进行数据的可视化分析。
可利用数据处理软件，如MATLAB、Python等，将数据以折线图、柱状图、散点图等形式展现出来。
通过观察和比较不同时期的变形数据，可以掌握大坝的演化趋势和变形特点。
4. 变形数据趋势分析变形数据的趋势分析是对大坝变形演化的定量描述。
通过使用回归分析、滑动平均等方法，可以计算出不同时间段的变形速率和变形趋势。
这些指标可以帮助工程师更好地判断大坝的稳定性，并及时采取相应的措施。
5. 变形数据聚类分析聚类分析是将变形数据按照相似性分组的一种方法。
通过将监测数据进行聚类，可以发现不同区域或部位的变形特点和规律。
可以采用层次聚类、K-means聚类等算法进行分析，并将结果可视化展示，帮助工程师更好地理解大坝变形的分布情况。
6. 变形数据频谱分析变形数据的频谱分析是研究变形信号的频率特征和周期性的一种方法。
通过对变形数据进行傅里叶变换或小波分析，可以得到不同频率段的能量谱和频谱特征。
这些分析结果可以帮助我们更好地了解大坝的振动特征和变形机制，并对未来的变形进行预测。
7. 告警与预警分析在监测过程中，如果发现大坝的变形数据超出预定的阈值，就需要进行告警与预警分析。
通过设定合理的告警条件和判断规则，并结合变形数据的历史记录进行分析，可以及时发现潜在的问题，并采取相应的紧急措施，以保障大坝的安全稳定运行。
总结：大坝变形监测数据处理与分析是确保大坝运行安全和稳定的重要手段。

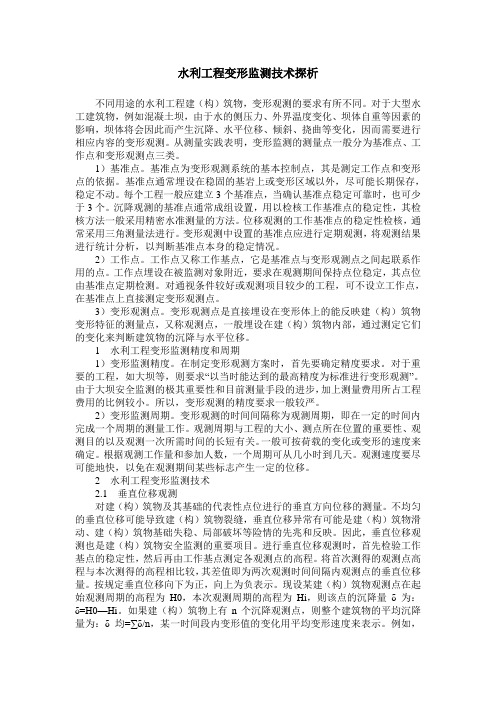

水利工程变形监测技术探析不同用途的水利工程建（构）筑物，变形观测的要求有所不同。
对于大型水工建筑物，例如混凝土坝，由于水的侧压力、外界温度变化、坝体自重等因素的影响，坝体将会因此而产生沉降、水平位移、倾斜、挠曲等变化，因而需要进行相应内容的变形观测。
从测量实践表明，变形监测的测量点一般分为基准点、工作点和变形观测点三类。
1）基准点。
基准点为变形观测系统的基本控制点，其是测定工作点和变形点的依据。
基准点通常埋设在稳固的基岩上或变形区域以外，尽可能长期保存，稳定不动。
每个工程一般应建立3个基准点，当确认基准点稳定可靠时，也可少于3个。
沉降观测的基准点通常成组设置，用以检核工作基准点的稳定性，其检核方法一般采用精密水准测量的方法。
位移观测的工作基准点的稳定性检核，通常采用三角测量法进行。
变形观测中设置的基准点应进行定期观测，将观测结果进行统计分析，以判断基准点本身的稳定情况。
2）工作点。
工作点又称工作基点，它是基准点与变形观测点之间起联系作用的点。
工作点埋设在被监测对象附近，要求在观测期间保持点位稳定，其点位由基准点定期检测。
对通视条件较好或观测项目较少的工程，可不设立工作点，在基准点上直接测定变形观测点。
3）变形观测点。
变形观测点是直接埋设在变形体上的能反映建（构）筑物变形特征的测量点，又称观测点，一般埋设在建（构）筑物内部，通过测定它们的变化来判断建筑物的沉降与水平位移。
1 水利工程变形监测精度和周期1）变形监测精度。
在制定变形观测方案时，首先要确定精度要求。
对于重要的工程，如大坝等，则要求“以当时能达到的最高精度为标准进行变形观测”。
由于大坝安全监测的极其重要性和目前测量手段的进步，加上测量费用所占工程费用的比例较小。
所以，变形观测的精度要求一般较严。
2）变形监测周期。
变形观测的时间间隔称为观测周期，即在一定的时间内完成一个周期的测量工作。
观测周期与工程的大小、测点所在位置的重要性、观测目的以及观测一次所需时间的长短有关。
基于大坝的变形监测要点分析大坝是一种重要的水资源调控和控制洪水的工程设施，对于确保大坝的安全稳定运行具有重要意义。
大坝的变形监测是对大坝运行过程中变形情况的监测和分析，可以及时发现大坝的变形状况，从而采取相应措施来保证大坝的安全性。
本文将从大坝变形监测的要点方面进行分析，以便更好地了解大坝变形监测的关键内容和方法。
1. 监测点的选择：大坝的变形监测需要选择合适的监测点，用以观测变形和位移。
一般来说，应选择大坝的关键部位和重要结构进行监测，如坝顶、坝基、坝身等。
还需要根据大坝的具体情况选择适当的监测方法，如测绘法、水准法、GNSS等，以便实现精准的监测和数据采集。
2. 监测参数的确定：大坝变形监测需要确定一些关键的监测参数，如位移、变形速率、变形形态等。
位移是指某一点在空间上的位移情况，可以用来描述大坝的整体位移状况；变形速率则是指位移的变化率，反映变形发展的快慢；变形形态则是指大坝的变形变化情况，如沉降、倾斜、收缩等。
通过监测这些参数，可以了解大坝的变形情况，并及时采取对策。
3. 监测频率和持续性：大坝的变形监测需要进行长期的监测，并保持一定的监测频率，以便实时掌握大坝的变形情况。
一般来说，监测频率应根据大坝的重要性和变形情况的变化程度来确定，对于重要性较高的大坝，监测频率可以适当增加，以确保及时发现变形问题。
4. 数据处理和分析：大坝变形监测所获得的数据需要进行处理和分析，以获得有效的监测结果。
数据处理包括数据存储、传输和格式转换等，可以借助计算机和专门的软件来完成。
数据分析则是通过对监测数据的统计和分析，从中找到变形的规律和趋势，为大坝的安全评估和管理提供科学依据。
5. 预警机制和处理措施：大坝变形监测的最终目的是为了预防和控制大坝的变形问题，因此需要建立相应的预警机制和相应的处理措施。
预警机制包括根据监测数据进行预测和预警，及时发现潜在的安全隐患；处理措施则是在发生变形问题时，采取相应的技术措施和管理措施，确保大坝的安全稳定运行。
如何进行大坝变形监测与分析大坝作为一项重要的水利工程，其安全性和稳定性一直受到广泛关注。
随着时间的推移以及地质地貌的变化，大坝的变形情况也在不断发生。
为了及时发现和解决潜在的安全隐患，大坝变形监测与分析变得至关重要。
本文将探讨如何进行大坝变形监测与分析的相关方法和技术。
首先，大坝变形监测的目的是及时发现大坝变形情况，以便采取相应的措施来防止灾害事件的发生。
常用的变形监测方法包括测量法、遥感法和数值模拟法。
测量法是最传统也是最直接的一种方法。
通过在大坝上布置一系列测量点，使用测量仪器进行定期测量，可以获得大坝的实时变形数据。
常用的测量仪器包括全站仪、水准仪和测斜仪等。
这些测量仪器具有高精度和高灵敏度，能够准确地检测到大坝的微小变形。
同时，通过将变形数据与历史数据进行对比分析，可以了解大坝的长期变形趋势，并预测未来的发展情况。
遥感法是利用卫星或飞行器上的遥感设备对大坝进行监测。
通过获取遥感图像，可以观察到大坝的表面特征，如开裂、滑坡等，从而判断大坝的变形情况。
遥感法具有覆盖范围广、观测周期短等优势，特别适用于大面积和山区环境的监测。
然而，由于遥感数据的分辨率有限，其对于大坝局部细微变形的观测能力相对较弱。
数值模拟法是一种基于力学原理的数学计算方法。
通过对大坝的结构和材料进行建模，采用计算机技术模拟大坝工作负荷作用下的变形和变应力情况。
数值模拟法具有高效、经济、可重复性好等优点，能够全面了解大坝的变形特性。
但是，数值模拟法对模型参数的选择和边界条件的设定要求相对较高，需要运用专业知识和经验。
基于上述变形监测方法，大坝变形分析是进一步研究大坝变形特性的关键一步。
大坝变形分析的目的是评估大坝的安全性和稳定性，并提出相应的改进措施。
常见的变形分析方法包括形变分析、应力分析和破坏机制分析。
形变分析是通过对测量数据的处理和分析，来研究大坝的变形特性。
形变分析主要包括位移分析、变形速率分析和变形模式分析等。
位移分析可以提供大坝特定点位的位移变化情况，从而判断大坝是否发生了异常变形。
大坝变形监测数据分析与处理研究引言：大坝是一种重要的水利工程结构，它承担着调节水流、防洪、发电等多种功能，对于社会、经济和环境的稳定发展具有重要作用。
然而，由于大坝的使用时间长、工作环境复杂等原因，大坝会出现各种问题，如变形现象。
因此，对大坝的变形进行监测十分必要，而对监测数据进行分析与处理则能为大坝的安全运行提供有效保障。
一、大坝变形监测数据概述大坝的变形监测数据通常包括水平位移、竖向位移、沉降位移等方面的数据。
这些数据的采集可以通过传感器进行实时监测，也可以通过定期测量的方式获取。
在获取这些监测数据之后，需要对其进行分析与处理，以便及时发现大坝变形的异常情况，并采取相应的措施。
二、大坝变形监测数据分析方法1. 统计分析方法：统计分析方法是对大量监测数据进行整体分析的一种方法。
通过对监测数据进行统计，我们可以获得大坝变形的一些基本统计量，如平均值、标准差、极差等，从而判断大坝的稳定性。
此外，还可以通过统计分析来探索大坝变形与其他因素的相关性，如年龄、水位变化、降雨量等。
2. 趋势分析方法：趋势分析方法是利用大坝变形数据的变化趋势来判断其稳定性的一种方法。
通过对一段时间内的数据进行趋势分析，我们可以判断大坝的变形是否呈现出增长或减小的趋势，并根据趋势预测未来可能出现的问题。
常见的趋势分析方法包括线性回归分析、指数平滑法等。
3. 频谱分析方法：频谱分析方法是利用大坝变形数据的频谱信息来判断其稳定性的一种方法。
频谱分析可以将时域的变形数据转化为频域数据，从而揭示出变形数据中的主要频率成分。
通过对频谱进行分析，我们可以识别出大坝变形的周期性变化，并判断其是否处于危险状态。
三、大坝变形监测数据处理方法1. 数据清洗：数据清洗是指对采集到的监测数据进行预处理的过程。
在数据清洗中，我们需要检查数据的完整性、准确性和一致性，并对异常数据进行处理。
同时，还需要对数据进行去噪处理，以消除测量误差和干扰。
2. 数据可视化：数据可视化是将监测数据以图表、曲线等形式展示出来的过程。
大坝变形监测技术与数据分析大坝是水力工程中重要的建筑物，用于蓄水、防洪和发电等目的。
然而，由于长期受到水压和土体的作用，大坝可能会发生变形，导致其结构稳定性和安全性受到威胁。
因此，大坝变形监测技术和数据分析在保障大坝的安全运行方面起到了至关重要的作用。
一、大坝变形监测技术1. GPS技术：GPS（全球定位系统）是一种通过卫星定位测量的技术，可用于测量大坝的位移变形。
通过安装在大坝上的GPS接收器，可以精确测量大坝的坐标变化，并实时监测其变形情况。
通过GPS技术，可以及时发现大坝的变形趋势，为进一步的分析和预测提供数据支持。
2. 建筑物振动监测技术：震动传感器和振动检测设备可用于监测大坝的振动情况。
通过安装在大坝上的传感器，可以实时测量大坝的振动频率、振幅和振动模态等参数，从而判断大坝的结构变形情况。
这些数据可以帮助工程师监测大坝的状况，并进行相应的结构分析和评估。
3. 应变监测技术：应变测量传感器可用于测量大坝结构的应变情况。
通过在大坝表面安装应变测量设备，可以获取到大坝不同部位的变形情况。
这些数据对于分析大坝的结构稳定性和安全性非常重要，可以帮助工程师判断大坝是否存在变形问题，并采取相应的措施进行修复。
二、大坝变形数据分析1. 数据处理与分析：收集到的大坝变形数据需要进行处理和分析。
首先，需要对原始数据进行筛选和去噪，排除异常值和干扰因素。
然后，将数据进行整理和归类，建立适当的数据库。
接下来，可以利用统计学和数据分析方法来分析大坝的变形趋势、变形速率等参数，以及变形与其他因素的关系，如降雨量、温度等。
2. 变形预警与预测：通过对大坝变形数据的分析，可以建立变形的预警模型。
根据大坝的历史数据和相关参数，可以进行变形预测，及时发现潜在的变形趋势，并采取必要的措施进行修复和加固。
预测模型的准确性将直接影响到大坝的安全性和可靠性。
3. 结构健康评估：通过大坝变形数据的分析，可以对大坝进行结构健康评估。
基于大坝的变形监测要点分析大坝作为水利工程的重要部分，承担着调节水流、保护人民生命财产安全的重要任务。
为了确保大坝的安全运行，变形监测是必不可少的一项工作。
本文将从变形监测的要点进行分析，并阐述其重要性。
大坝的变形监测首要要点是选择合适的监测方法。
目前，常用的方法包括全站仪监测、GPS监测、液位监测等。
在选择监测方法时，需要考虑监测的效果、监测点的数量和位置等因素。
一般来说，全站仪监测能够提供较高精度的监测数据，适用于大坝整体的变形监测；GPS监测适用于大范围的变形监测，可以监测地表运动的整体变形；液位监测适用于监测大坝水位的变化，能够及时发现水位异常，预测大坝的可能变形。
大坝的变形监测还需要注意监测周期和频次。
监测周期可以根据大坝的泄洪情况、降雨情况等因素进行调整。
一般来说，大坝在泄洪期间会出现较大的变形，这时监测频次要加大；而在干旱期间，监测频次可以适当减少。
监测频次的设置应该能够及时发现大坝可能存在的问题，并进行预警。
大坝变形监测需要重视监测数据的分析与处理。
监测得到的数据是变形情况的直接反映，但如何从海量的数据中提取有用的信息是一个关键问题。
对于变形监测数据，可以采用滤波、去除异常值、数据拟合等方法进行剔除和处理，以使数据更加准确、可靠，并提取出对大坝变形有重要意义的信息。
大坝变形监测要点还包括监测结果的分析与应用。
监测数据的分析要结合大坝的设计参数、历史变形数据进行对比，从而判断大坝目前的变形情况是否正常。
如果发现大坝存在异常变形的情况，需要及时采取措施进行加固和修复，以确保大坝的安全运行。
大坝的变形监测是确保大坝安全的重要手段。
在变形监测中，选择合适的监测方法、控制好监测周期和频次、对监测数据进行合理的处理与分析，以及及时应用监测结果，都是保证大坝安全运行的关键要点。
通过合理的变形监测，能够及早发现大坝存在的问题，并及时采取措施进行修复，从而确保大坝的安全性和可靠性。
基于大坝的变形监测要点分析大坝是一种用于建设水力发电站、灌溉系统以及防洪系统的重要工程结构。
由于其作用的重要性和地理位置的特殊性，大坝的稳定性和安全是至关重要的。
工程师们需要对大坝进行定期的变形监测，以确保其在使用过程中不会发生危险状况。
本文将探讨基于大坝的变形监测的要点，并阐述如何进行监测以及如何应对监测结果。
大坝的变形监测的要点之一是选择合适的监测设备。
不同类型的大坝需要不同类型的监测设备。
例如，混凝土重力坝需要使用测量仪器来监测水平和竖向位移，而拱坝需要使用光纤传感器来监测变形。
另一个要点是确定监测量及其精度。
监测量包括坝顶高程、坝顶水平位移、水平渗漏量等。
监测精度取决于监测设备的精度和监测量的要求。
对于关键的监测量，应该优先考虑使用高精度仪器来监测。
大坝的变形监测还需要考虑监测频率。
监测频率应该根据大坝的类型、用途、地理位置等因素进行调整。
一般情况下，大坝的变形监测应该以季度为单位进行。
对于地貌条件比较复杂，易发生地震等自然灾害的区域，应该加强监测频率。
大坝的变形监测还需要考虑监测数据的处理和分析。
监测数据的处理和分析包括数据采集、存储和处理。
采集的数据需要存储在计算机系统中，并使用特殊的软件进行处理和分析。
监测数据的处理和分析应该执行统一的标准和程序，以保证数据质量的一致性和可靠性。
最后，大坝的变形监测需要采取相应的应对措施。
根据监测数据的结果，工程师们应该采取相应的应对措施，以避免大坝的不稳定和危险状况的发生。
这些措施可以是监测数据的重新调整、定期的维护和修缮、增强地基等。
综上所述，对于基于大坝的变形监测，需要注意以下要点：选择合适的监测设备；确定监测量及其精度；考虑监测频率；进行监测数据的处理和分析；采取相应的应对措施。
通过这些要点的考虑和实施，可以确保大坝的安全和稳定性，从而保障人民群众的生命财产安全。
大坝变形监测技术与数据分析研究一、引言大坝作为重要的水利工程，承担着调节水流、防洪、供水等重要功能。
为确保大坝的安全运行，变形监测技术与数据分析是至关重要的研究领域。
本文将讨论大坝变形监测技术的发展和数据分析方法，以提高大坝的监测水平和安全性。
二、大坝变形监测技术大坝变形监测技术旨在实时、准确地监测大坝的变形情况，以及预测和评估大坝的安全状况。
以下是几种常见的大坝变形监测技术：1. GNSS技术GNSS（全球导航卫星系统）技术可以实时获取大坝周围控制点的三维坐标信息。
通过对比基准点和监测点之间的变化，可以判断大坝是否发生了变形。
此外，GNSS技术还可用于测量大坝的沉降和隆起。
2. 高精度测距仪技术高精度测距仪技术利用红外光束或激光束进行测量，可以获取大坝结构的变形情况。
该技术具有高精度、快速、非接触等优点，适用于各种不同类型的大坝。
3. 卫星遥感技术卫星遥感技术可以通过遥感图像对大坝进行监测。
该技术可以提供大坝的表面形貌、变形区域和变形速率等信息。
此外，卫星遥感技术还可以用于监测大坝周围的地质活动，如滑坡和地震。
4. 声波监测技术声波监测技术通过监测大坝内部的声波传播情况来判断大坝的变形情况。
该技术可以实时监测大坝的应力和变形情况，并及时报警。
三、大坝变形数据分析大坝变形数据分析是对监测数据进行评估和预测的过程。
通过对变形监测数据的分析，可以了解大坝的安全状况，并采取相应的措施。
以下是常用的大坝变形数据分析方法：1. 基于统计学方法的分析统计学方法可以对监测数据进行统计分析，如均值、方差、回归分析等。
通过分析数据的变化趋势和异常值，可以判断大坝是否存在问题。
2. 基于机器学习的分析机器学习技术可以通过对监测数据的学习和模型构建，实现大坝变形的预测和判断。
常用的机器学习算法包括支持向量机、神经网络和随机森林等。
3. 基于时频分析的分析时频分析是一种对信号在时间和频率上进行分析的方法。
通过对监测信号进行时频变换，可以获取信号的频率特性和时域特性，进而判断大坝是否存在变形。
