下载文档原格式

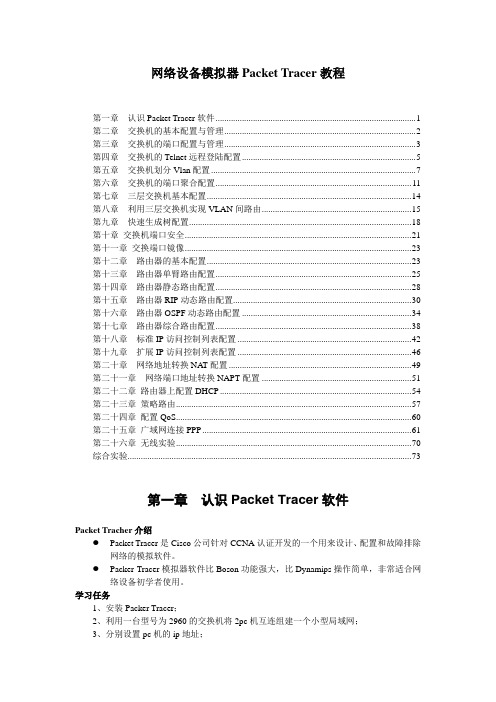

网络设备模拟器Packet Tracer教程第一章认识Packet Tracer软件 (1)第二章交换机的基本配置与管理 (2)第三章交换机的端口配置与管理 (3)第四章交换机的Telnet远程登陆配置 (5)第五章交换机划分Vlan配置 (7)第六章交换机的端口聚合配置 (11)第七章三层交换机基本配置 (14)第八章利用三层交换机实现VLAN间路由 (15)第九章快速生成树配置 (18)第十章交换机端口安全 (21)第十一章交换端口镜像 (23)第十二章路由器的基本配置 (23)第十三章路由器单臂路由配置 (25)第十四章路由器静态路由配置 (27)第十五章路由器RIP动态路由配置 (30)第十六章路由器OSPF动态路由配置 (34)第十七章路由器综合路由配置 (38)第十八章标准IP访问控制列表配置 (42)第十九章扩展IP访问控制列表配置 (46)第二十章网络地址转换NA T配置 (49)第二十一章网络端口地址转换NAPT配置 (51)第二十二章路由器上配置DHCP (54)第二十三章策略路由 (57)第二十四章配置QoS (60)第二十五章广域网连接PPP (61)第二十六章无线实验 (70)综合实验 (73)第一章认识Packet Tracer软件Packet T racher介绍●Packet Tracer是Cisco公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。
●Packer Tracer模拟器软件比Boson功能强大，比Dynamips操作简单，非常适合网络设备初学者使用。
学习任务1、安装Packer Tracer；2、利用一台型号为2960的交换机将2pc机互连组建一个小型局域网；3、分别设置pc机的ip地址；4、验证pc机间可以互通。
实验设备Switch_2960 1台；PC 2台；直连线PC1IP：192.168.1.2Submask：255.255.255.0Gateway：192.168.1.1PC2IP：192.168.1.3Submask：255.255.255.0Gateway：192.168.1.1PC1 ping PC2 ReplyPC2 ping PC1 ReplyPC2 ping Gateway Timeout第二章交换机的基本配置与管理实验目标●掌握交换机基本信息的配置管理。
PT作业指导书一、任务背景随着健身热潮的兴起，越来越多的人开始关注自己的身体健康和体型塑造。
私人教练（Personal Trainer，简称PT）作为专业的健身指导者，扮演着重要的角色。
为了提高私人教练的工作效率和指导质量，制定一份PT作业指导书是非常必要的。
二、作业指导书的目的作业指导书的目的是为私人教练提供一份全面、系统的工作指南，以确保他们能够正确、高效地进行健身指导工作。
通过这份指导书，私人教练将能够更好地理解自己的工作职责，掌握专业的训练知识和技能，提供个性化的训练方案，以及与客户有效沟通和建立良好的教练-学员关系。
三、作业指导书的内容1. 健身知识与技能要求- 私人教练应具备扎实的健身知识，包括解剖学、生理学、营养学等方面的基础知识，以及各种训练方法和器械的使用技巧。
- 私人教练应不断学习和更新自己的知识，参加相关的培训和认证课程，保持专业素养和竞争力。
2. 与客户的沟通与了解- 私人教练应具备良好的沟通能力，能够有效与客户交流和建立信任关系。
- 在初次接触客户时，私人教练应进行详细的健康问卷调查，了解客户的身体状况、健康目标、运动习惯等信息，以便为其制定个性化的训练计划。
3. 训练计划的制定与执行- 私人教练应根据客户的身体状况和健康目标，制定符合其需求的训练计划。
- 训练计划应包括有氧运动、力量训练、柔韧性训练等多个方面，以全面提升客户的身体素质。
- 私人教练应监督和指导客户在训练过程中的姿势、呼吸等细节，确保他们正确并安全地进行训练。
4. 评估与记录- 私人教练应定期对客户进行身体素质评估，如体重、体脂率、肌肉量等指标的测量，以及身体功能和柔韧性的测试。
- 私人教练应记录客户的训练进度和成果，及时调整训练计划，以适应客户的变化需求。
5. 与其他专业人员的合作- 私人教练应与其他健康专业人员，如营养师、理疗师等进行合作，共同为客户提供综合的健康服务。
- 私人教练应了解其他专业人员的工作范围和专长，与其密切沟通，为客户提供更全面的健身指导。
PT 练习 7.5.2： WRT300N 无线路由器演练（教师版）拓扑图地址表设备接口IP 地址子网掩码默认网关Fa0/1172.17.50.1 255.255.255.0 不适用Fa0/0.10172.17.10.1 255.255.255.0 不适用R1Fa0/0.20172.17.20.1 255.255.255.0 不适用Fa0/0.99172.17.99.1 255.255.255.0 不适用Lo010.1.1.1 255.255.255.252 不适用WRS2WAN172.17.99.25 255.255.255.0 172.17.99.1LAN/无线172.17.40.1 255.255.255.0 不适用WAN172.17.99.35 255.255.255.0 172.17.99.1 WRS3LAN/无线172.17.30.1 255.255.255.0 不适用PC1网卡172.17.10.21 255.255.255.0 172.17.10.1 PC2网卡172.17.20.22 255.255.255.0 172.17.20.1 VLAN 表VLAN 10Faculty/Staff172.17.10.0 /24VLAN 20Students172.17.20.0 /24VLAN 99Wireless（访客）172.17.99.0 /24学习目标•执行基本路由器配置•执行交换机配置•连接到 Linksys WRT300N 路由器•访问 WRT300N 无线路由器•为 Linksys WRT300N 无线路由器配置 IP 设置•配置 DHCP 设置•基本无线设置•启用无线安全•管理和保护路由器的 Web 实用程序•配置 WRS2•建立和检验完全连通性•配置端口安全简介本实验中，您将配置一台 Linksys WRT300N、Cisco 交换机的端口安全功能和多个设备的静态路由。
由于对配置作出某些更改会断开客户端连接，这就需要对其重新连接，因此，请记录下连接到无线网络的操作步骤。
形考任务3：配置 KVM 服务实训报告本报告旨在记录和总结形考任务3中配置KVM服务的实训过程和结果。
1. 实训目标本次实训的目标是配置KVM（Kernel-based Virtual Machine）服务，使其能够满足虚拟化环境的需求。
2. 实训步骤以下是配置KVM服务的实训步骤：1. 安装KVM软件包：使用包管理工具安装KVM软件包，如通过命令`sudo apt install qemu-kvm libvirt-daemon-system libvirt-clients bridge-utils`安装必要的软件包。
2. 配置网络桥接：使用`brctl`命令或编辑`/etc/network/interfaces`文件，创建和配置网络桥接。
3. 启动libvirtd服务：使用命令`sudo systemctl start libvirtd`启动libvirtd服务。
4. 创建虚拟机：使用命令`virt-install`创建虚拟机，并根据需要进行配置。
5. 启动虚拟机：使用命令`virsh start {虚拟机名称}`启动虚拟机。
可以通过`virsh list --all`命令查看虚拟机的状态。
3. 实训结果经过以上步骤的配置和操作，成功地完成了KVM服务的配置和虚拟机的创建。
通过查看虚拟机状态，确认虚拟机已经成功启动。
4. 总结与反思通过本次实训，我学会了如何配置KVM服务和创建虚拟机。
这将有助于我在未来的工作中更好地应对虚拟化环境的需求。
在实训过程中，我遇到了一些问题，如网络桥接的配置和虚拟机的启动失败。
但通过查找资料和参考别人的经验，最终成功地解决了这些问题。
我认为在实际工作中，KVM服务的配置还需要更深入的研究和练，以提高对其原理和操作的理解和熟练度。
5. 参考资料以上即是本次形考任务3配置KVM服务的实训报告，谢谢阅读。
PT 练习 5.6.1：Packet Tracer 综合技能练习（教师版）拓扑图地址表设备接口IP 地址子网掩码默认网关S1VLAN 5 10.1.1.226 255.255.255.240 10.1.1.225S2 VLAN 5 10.1.1.227 255.255.255.240 10.1.1.225S3 VLAN 5 10.1.1.228 255.255.255.240 10.1.1.225PC1 网卡10.1.1.2 255.255.255.128 10.1.1.1PC2 网卡10.1.1.130 255.255.255.192 10.1.1.129PC3 网卡10.1.1.194 255.255.255.224 10.1.1.193 所有内容版权所有 © 1992–2007 Cisco Systems, Inc. 保留所有权利。
本文档为 Cisco 公开信息。
第 1 页（共 4 页）学习目标•设计一个编址方案并记录下来•配置并检验基本设备配置•配置 VTP•配置中继•配置 VLAN•为 VLAN 分配端口•配置 STP•配置主机 PC简介在本练习中，您将使用 VTP、VLAN 和 STP 来配置一个冗余网络。
此外，您还需根据用户需求设计编址方案。
本练习中的 VLAN 与您在前面章节中接触到的有所不同。
您必须明白，管理及默认 VLAN 没有必要一定设置为 99。
您可以将其设置为任意数字。
所以，我们在本练习中使用 VLAN 5。
任务 1：设计一个编址方案并记录下来您的编址方案应满足以下要求：•Production VLAN 需要 100 个主机地址•Staff VLAN 需要 50 个主机地址•Guest VLAN 需要 20 个主机地址•Management&Native VLAN 需要 10 个主机地址任务 2：配置并检验基本设备配置步骤 1. 配置基本命令。
在每台交换机上配置以下基本命令。
PT作业指导书一、任务背景随着健身热潮的兴起，越来越多的人开始关注身体健康和锻炼身体。
健身房作为人们锻炼身体的重要场所，需要提供专业的指导和个性化的训练方案。
为了提高健身房的服务质量，我们需要编写一份PT（个人教练）作业指导书，以帮助PT们更好地指导会员进行训练。
二、目标本作业指导书的目标是为PT们提供详细的指导，包括训练计划的制定、训练动作的演示和调整、训练技巧的传授等，以确保会员能够安全、有效地进行锻炼，并达到他们的健身目标。
三、内容要求1. 训练计划的制定a. 根据会员的身体状况、健身目标和时间安排，制定个性化的训练计划。
b. 考虑到会员的健康状况和运动能力，合理安排训练强度和频率。
2. 训练动作的演示和调整a. 对每个训练动作进行详细的演示，包括正确的姿势和动作要领。
b. 根据会员的身体状况和训练效果，对训练动作进行调整和修改，以确保会员的安全和效果。
3. 训练技巧的传授a. 传授会员正确的呼吸方法和注意事项，提高训练效果。
b. 分享一些训练技巧和窍门，帮助会员更好地进行锻炼。
4. 个人教练的职责和行为准则a. 说明个人教练的职责和权利，包括保护会员隐私和保证服务质量。
b. 强调个人教练的专业素养和职业道德，要求他们以身作则，为会员树立榜样。
四、编写要求1. 清晰明了：使用简洁明了的语言，避免使用过于专业的术语，确保每个指导都能被PT和会员理解。
2. 详细具体：提供详细的训练计划、训练动作演示和调整的步骤，确保每个环节都能被准确执行。
3. 安全可靠：强调会员的安全和健康，提供安全锻炼的建议和注意事项。
4. 个性化定制：根据会员的不同需求和能力，提供个性化的训练计划和指导。
5. 实用可行：确保指导的可行性和实用性，考虑到健身房的设备和资源情况。
五、范例【训练计划的制定】根据会员的身体状况、健身目标和时间安排，制定个性化的训练计划。
首先，进行会员的身体评估，包括身体组成分析、肌肉力量测试和有氧耐力测试。
PT 练习 5.5.2：生成树协议技能练习（教师版）拓扑图地址表设备接口IP地址子网掩码默认网关S1 VLAN 99 172.17.99.11 255.255.255.0 不适用S2 VLAN 99 172.17.99.12 255.255.255.0 不适用S3 VLAN 99 172.17.99.13 255.255.255.0 不适用PC1 网卡172.17.10.21 255.255.255.0 172.17.10.12 PC2 网卡172.17.20.22 255.255.255.0 172.17.20.12 PC3 网卡172.17.30.23 255.255.255.0 172.17.30.12端口分配－ S2端口分配网络Fa0/1 - 0/5802.1q 中继（本征 VLAN 99）172.17.99.0 /24Fa0/6 - 0/10VLAN 30 – Guest(Default)172.17.30.0 /24Fa0/11 - 0/17VLAN 10 – Faculty/Staff172.17.10.0 /24Fa0/18 - 0/24VLAN 20 - Students172.17.20.0 /24学习目标•执行基本交换机配置•配置主机PC 上的以太网接口•配置 VLAN•配置生成树•优化STP简介在本练习中，您需要做的工作有：执行基本交换机配置、配置 PC 地址、配置 VLAN、研究生成树协议并学习如何优化该协议。
任务 1：执行基本交换机配置根据以下原则配置交换机S1、S2 和 S3 并保存配置：按照拓扑所示配置交换机主机名。
•禁用DNS查找。
•将执行模式口令配置为class。
•为控制台连接配置口令cisco。
•为vty 连接配置口令cisco。
Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S1S1(config)#enable secret classS1(config)#no ip domain-lookupS1(config)#line console 0S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#line vty 0 15S1(config-line)#password ciscoS1(config-line)#loginS1(config-line)#end%SYS-5-CONFIG_I: Configured from console by consoleS1#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]任务 2：配置主机 PC 上的以太网接口使用地址表中的 IP 地址、子网掩码和网关配置 PC1、PC2 和 PC3 的以太网接口。
PT 练习 3.4.2：排除 VLAN 故障（教师版）拓扑图地址表设备IP 地址子网掩码默认网关PC1 172.17.10.21 255.255.255.0 172.17.10.1PC2 172.17.20.22 255.255.255.0 172.17.20.1PC3 172.17.30.23 255.255.255.0 172.17.30.1PC4 172.17.10.24 255.255.255.0 172.17.10.1PC5 172.17.20.25 255.255.255.0 172.17.20.1PC6 172.17.30.26 255.255.255.0 172.17.30.1学习目标•测试连通性•通过收集数据来调查连通性问题•实施解决方案并测试连通性简介在本练习中，您需要解决同一 VLAN 中 PC 之间的连通性问题。
当完成率达到 100%，并且相同 VLAN 上的 PC 之间能够相互 ping 通时，即表示已完成本练习。
您所采用的解决方案必须符合拓扑图。
任务 1：测试相同 VLAN 中 PC 之间的连通性使用Add Simple PDU（添加简单 PDU）工具在同一 VLAN 中的两台 PC 之间执行 ping 操作。
本练习结束时，以下测试应该成功。
不过，这些测试目前会遭到失败。
•PC1 无法 ping 通 PC4•PC2 无法 ping 通 PC5。
•PC3 无法 ping 通PC6任务 2：针对问题收集数据步骤 1. 检验 PC 上的配置。
每台 PC 的以下配置是否正确？•IP 地址•子网掩码•默认网关步骤 2. 检验交换机上的配置。
交换机上的配置是否正确？务必检验以下信息：•端口是否分配给正确的 VLAN•端口是否配置为正确的模式•端口是否连接到正确的设备步骤 3：记录下问题和建议解决方案。
PC 之间连接失败的原因是什么？如何解决？问题及解决方案都可能不止一个。
但所有的解决方案都必须符合拓扑图。
PT 练习 4.3.3：配置 VTP（教师版）拓扑图学习目标∙检查当前配置∙将 S1 配置为 VTP 服务器∙将 S2 和 S3 配置为 VTP 客户端∙在 S1 上配置 VLAN∙在 S1、S2 和 S3 上配置中继∙检验 S1、S2 和 S3 上的 VTP 状态∙将 VLAN 分配给 S2 和 S3 上的端口∙检验 VLAN 实施情况并测试连通性简介在本练习中，您将练习配置 VTP。
当首次打开 Packet Tracer 时，交换机已经包含部分配置。
用户执行口令为cisco，特权执行口令为class。
任务 1：检查当前配置步骤1. 检验交换机的当前运行配置。
交换机目前的配置包含哪些？____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 交换机已配置有主机名、口令、线路配置和标语。
此外还创建并配置了接口 VLAN 99。
步骤 2. 显示每台交换机上的当前 VLAN。
是否存在任何 VLAN？这些 VLAN 是用户创建的 VLAN 还是默认 VLAN？____________________________________________________________________________________ 这些 VLAN 是默认 VLAN。
还没有创建用户 VLAN。
S1#show vlan briefVLAN Name Status Ports---- ------------------------ --------- -----------------------------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/22, Fa0/23, Fa0/24Gig1/1, Gig1/21002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active此任务结束时，完成率应该是0%。
任务 2：将 S1 配置为 VTP 服务器步骤 1. 配置 VTP 模式命令。
S1 将成为 VTP 服务器。
将 S1 设置为服务器模式。
S1(config)#vtp mode serverDevice mode already VTP SERVER.S1(config)#请注意，该交换机默认便是服务器模式。
但是，您必须明确配置此命令，以确保交换机确实配置为服务器模式。
步骤 2. 配置VTP域名。
将S1 的 VTP 域名配置为CCNA。
请记住，VTP域名区分大小写。
S1(config)#vtp domain CCNAChanging VTP domain name from NULL to CCNAS1(config)#步骤 3. 配置VTP域口令。
将S1 的 VTP 域口令配置为cisco。
请记住，VTP域口令区分大小写。
S1(config)#vtp password ciscoSetting device VLAN database password to ciscoS1(config)#步骤 4.确认配置更改。
在 S1 上使用show vtp status命令确认 VTP 模式和 VTP 域已正确配置。
S1#show vtp statusVTP Version : 2Configuration Revision : 0Maximum VLANs supported locally : 64Number of existing VLANs : 5VTP Operating Mode : ServerVTP Domain Name : CCNAVTP Pruning Mode : DisabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0x8C 0x29 0x40 0xDD 0x7F 0x7A 0x63 Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00要检查VTP 口令，可使用show vtp password命令。
S1#show vtp passwordVTP Password: ciscoS1#步骤 5. 查看结果。
您现在的完成率应该为 8%。
若不是，则单击Check Results（检查结果），了解哪些必需的部分尚未完成。
任务 3：将 S2 和 S3 配置为 VTP 客户端步骤 1. 配置VTP模式命令。
S2 和 S3 将成为 VTP 客户端。
将这两台交换机设置为客户端模式。
步骤 2. 配置VTP域名。
必须将 S2 和 S3 设置到与S1 相同的 VTP 域中，S2 和 S3 才能接受来自 S1 的通告。
将S2 和 S3 的VTP 域名配置为CCNA。
请记住，VTP域名区分大小写。
步骤 3. 配置VTP域口令。
S2 和 S3 也必须使用与VTP 服务器相同的口令，这样它们才能接受来自 VTP 服务器的 VTP 通告。
将S2 和 S3 的 VTP 域口令配置为cisco。
请记住，VTP域口令区分大小写。
步骤4. 确认配置更改。
在每台交换机上使用show vtp status命令确认 VTP 模式和 VTP 域已正确配置。
S3 的输出如下所示。
S3#show vtp statusVTP Version : 2Configuration Revision : 0Maximum VLANs supported locally : 64Number of existing VLANs : 5VTP Operating Mode : ClientVTP Domain Name : CCNAVTP Pruning Mode : DisabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0x8C 0x29 0x40 0xDD 0x7F 0x7A 0x63 Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00注意，这三台交换机上的配置修订版号都为 0。
为什么？____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ 每当添加、删除或修改一次 VLAN，配置修订版号便加 1。
上面每台交换机上的 VLAN 都未进行过任何改动。
要检查VTP 口令，可使用show vtp password命令。
S3#show vtp passwordVTP Password: ciscoS3#步骤 5. 查看结果。
您现在的完成率应该为 31%。
若不是，则单击Check Results（检查结果），了解哪些必需的部分尚未完成。
任务 4：在 S1 上配置 VLAN可以在 VTP 服务器上创建 VLAN，然后将这些VLAN 分发给 VTP 域中的其它交换机。
在本任务中，您将在 VTP 服务器 S1 上创建 4 个新的 VLAN。
然后这些 VLAN 会通过 VTP 分发给 S2 和 S3。
步骤 1. 创建 VLAN。
为了便于 Packet Tracer 评分，VLAN 名称要区分大小写。
∙VLAN 10 命名为Faculty/Staff∙VLAN 20 命名为Students∙VLAN 30 命名为Guest(Default)∙VLAN 99 命名为Management&Native步骤 2. 检查 VLAN。
使用show vlan brief命令检查 VLAN 及其名称。
S1#show vlan briefVLAN Name Status Ports---- ------------------------- --------- ------------------------------1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12Fa0/13, Fa0/14, Fa0/15, Fa0/16Fa0/17, Fa0/18, Fa0/19, Fa0/20Fa0/21, Fa0/22, Fa0/23, Fa0/24Gig1/1, Gig1/210 Faculty/Staff active20 Students active30 Guest(Default) active99 Management&Native active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default active如果在 S2 和 S3 上输入相同的命令，您会发现这些 VLAN 不在 S2 和 S3 的 VLAN 数据库中，原因是什么？____________________________________________________________________________________ ____________________________________________________________________________________ 这两台交换机还不能通信。
