初三物理第十三章电路初探试卷姓名1.将两盏灯接在同一电源上,当闭合开关时,它们同时亮;断开开关时,同时熄灭。
则两盏灯( ) A.一定串联在电路中 B.一定并联在电路中 C.串联或并联都有可能 D.以上说法都错误2.如图所示,若开关S闭合后,灯L1、L2均不亮,小华同学利用一根导线去查找电路故障,当她将导线连接在灯L1两端时,两灯均不亮,将导线连接在灯L2两端时,灯L1亮而灯L2不亮。
由此可以判断( ) A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路3.如图所示电路,电源电压为6 V,开关闭合后电压表示数为3.8 V,则( )A.L1两端电压为3.8 V B.L2两端电压为3.8 VC.电源、L1的电压之和为3.8 V D.L2两端电压为2.2 V4.如图所示的电路,关于灯L1与L2的连接方式和V1表与V2表示数大小的比较,下列说法正确的是( ) A.灯L1和L2串联,V1表的示数较大 B.灯L1和L2串联,V2表的示数较大C.灯L1和L2并联,V1表的示数较大 D.灯L1和L2并联,V2表的示数较大5.如图所示电路,下列说法中错误的是()A.只闭合S1时,灯L1、L2串联 B.只闭合S2、S3时,灯L1、L2并联C.只闭合S1、S2时,只有灯L1发光 D.同时闭合S1、S2、S3时,电路短路,L1、L2都不发光第2题图第3题图第4题图第5题图6.用电流表测电路中L1的电流,下图所示接法中正确的是()7.如图所示,粗心的小强把电流表当作电压表接在了L1的两端。
此时如果闭合开关,一定会发生()A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断8.科研人员利用“光敏”材料制成“光控开关”——天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料制成“声控开关”——当有人走动发出声音时,自动闭合,无人走动时自动断开.若将这两种开关配合使用,就可以使楼道灯变得“聪明”.则这种“聪明”的电路是( )9.如图所示电路,电源电压不变,当只闭合S1时,电压表的示数为3 V;当只闭合S2时,电压表示数为4.5 V,则此时L1和L2两端的电压分别为( )A.3 V和7.5 V B.1.5 V和4.5 V C.3 V和1.5 V D.1.5 V和3 V10.如图所示电路中,电源电压不变,当S 由闭合到断开过程中( )A .电压表、电流表示数都变小B .电压表示数不变,电流表示数变大C .电压表示数变大,电流表示数不变D .电压表示数变大,电流表示数变小11.如图所示的电路中,电源电压不变,闭合电键S 后,灯L 1、L 2都发光。
《电路初探》测试题一、选择题(每题3分,共27分)1.下列关于并联电路的说法中 , 错误的是( )。
A. 各用电器是并列地连接起来的B. 若一个用电器的内部断路 , 其余的用电器也不可能工作C. 并联电路是由干路和各支路组成的D. 相互并联的电路两端的电压相等2.如图1电路中,开关同时控制电灯和电铃的是()。
3.下列都是某同学探究关于串、并联电路电流规律的一些说法,你认为不正确的是 ( )。
A、串联电路电流处处相等B、并联电路中干路电流等于各支路电流之和C、两个灯泡通过的电流相等,它们之间一定是串联D、并联电路中的支路电流等于干路电流减去其他支路电流4.如图2所示,要使灯L1和L2串联,则关于1、2、3、4四个接线柱的连接,正确的是( )。
图 2图 1A B C DA .只需连接1和2B .只需连接2和3C .只需连接3和4D .只需连接1和35.如图3所示, a 、b 、c 是三只相同的小灯泡,则( )A. 当S1断开, S2闭合时,c 灯不发光, a 、b 灯发光B. 当S1 、S2都闭合时, a 、b 、c 三灯均发光C. 当S1 闭合, S2断开时, a 灯不发光, b 、c 灯发光D. 当S1 、S2都断开时, c 灯不发光, a 、b 灯发光.6.有一个同学在测量电压时用的是0~3V 的量程,但记录的读数却是6.5V ,则该同学实际测的电压值是 ( ).A .5VB .2.5VC .1.3VD .11.5V7.两只灯泡连接后接到二节干电池的电路上,用电流表测得通过它们的电流相等,那么( )A 、这两只灯泡一定是串联的B 、这两只灯泡一定是并联的C 、这两只灯泡可能是串联的D 、这两只灯泡不可能是并联的8.如图4所示,已知两只灯泡L 1和L 2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是 ( )A. ①是电流表,②和③是电压表;B. ①和③是电压表,②是电流表;C. ①和②是电流表,③是电压表;D. ①②和③都是电流图 3图 4表9. 马路上的路灯总是一齐亮,一齐灭.如果它们其中一盏灯的灯丝断了,其它灯仍能正常发光.根据这些现象判断路灯是 ( )A .串联的B .并联的C .可能是串联的,也可能是并联的D .不能确定是何种连接方式二、填空题(每空2分,共38分)10.一节干电池的电压为________,某电池组是由三节干电池串联成的,那么电池组的总电压为 _____,我国家庭电路中照明灯的电压为________。

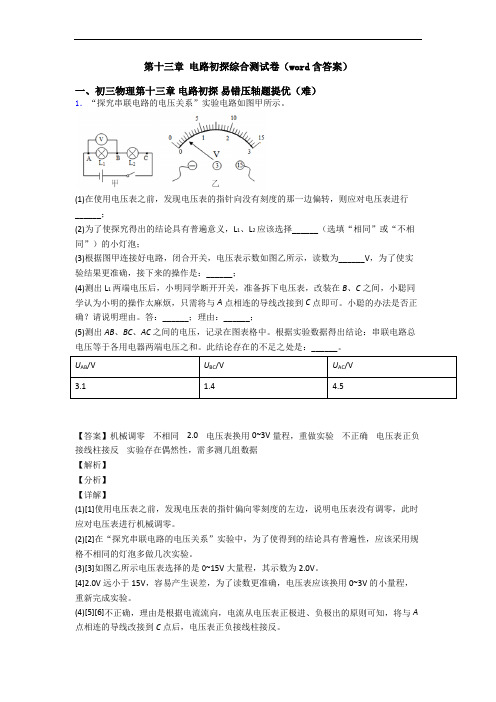

第十三章电路初探综合测试卷(word含答案)一、初三物理第十三章电路初探易错压轴题提优(难)1.“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前,发现电压表的指针向没有刻度的那一边偏转,则应对电压表进行______;(2)为了使探究得出的结论具有普遍意义,L1、L2应该选择______(选填“相同”或“不相同”)的小灯泡;(3)根据图甲连接好电路,闭合开关,电压表示数如图乙所示,读数为______V,为了使实验结果更准确,接下来的操作是:______;(4)测出L1两端电压后,小明同学断开开关,准备拆下电压表,改装在B、C之间,小聪同学认为小明的操作太麻烦,只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确?请说明理由。
答:______;理由:______;(5)测出AB、BC、AC之间的电压,记录在图表格中。
根据实验数据得出结论:串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是:______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程,重做实验不正确电压表正负接线柱接反实验存在偶然性,需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前,发现电压表的指针偏向零刻度的左边,说明电压表没有调零,此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中,为了使得到的结论具有普遍性,应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程,其示数为2.0V。
[4]2.0V远小于15V,容易产生误差,为了读数更准确,电压表应该换用0~3V的小量程,重新完成实验。
(4)[5][6]不正确,理由是根据电流流向,电流从电压表正极进、负极出的原则可知,将与A 点相连的导线改接到C点后,电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压,便得到结论,一次实验数据得到的结论具有偶然性,为了使结论更具有普遍性,应该多测几组数据。
13章电路初探一、选择题姓名得分1、现代战争中使用了很多新型炸弹.有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上,使得发电厂瘫痪.这种炸弹的破坏方式主要是 ( )A. 炸塌厂房 B. 炸毁发电机 C. 使输电设备短路 D.切断输电线2、用电器正常工作时,电流最接近 200 mA的是 ( )A学生用计算器 B. 手电筒 C. 家用空调D.电饭锅3、有一种叫做“压电陶瓷”的电子元件,当挤压或拉伸它时,它的两端就会形成一定的电压,这种现象称为压电效应.一种燃气打火机,就是应用了该元件的压电效应制成的.只要用大拇指压一下打火机上的按钮,压电陶瓷片就会产生10 kV--20 kV的高压,形成火花放电,从而点燃可燃气体,在上述过程中,压电陶瓷片完成任务的能量转化是 ( )A. 化学能转化为电能 B. 内能转化为为电能 C. 光能转化为内能D.机械能转化为电能4、在实验室,小慧同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不清.为了测量小量程是多少,她先用大量程接入电路,指针位置如图(a)所示,然后再改用小量程接入同一电路,指针指示如图(b)所示,则电流表的小量程为 ( )A. 0~0.6 A B. 0~1 AC. 0~6 A D.0~3 A5、如图是理发用电吹风机的电路,其中电热丝通电会发热,电动机通电会送风,选择开关S同时与哪两个触点接触时,电吹风机送出来的是热风 ( )A. 1和2 B. 2和3C. 3和4 D.4和56、闪烁的彩灯衬托出城市的热闹与繁华,彩灯的内部结构如图所示,彩灯是采用串联的方式接入照明电路的,任一彩灯的灯丝熔断后,其他的彩灯仍继续发光,其原因是彩灯的结构中有( )A. 特殊的灯丝B. 金属杆引出线C. 与灯丝并联的带绝缘层的金属丝D.彩灯内充有特殊的气体7、图为路口交通指示灯的示意图.指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为.据你6题对交通指示灯的了解可以推断 ( )A. 红灯、黄灯、绿灯是串联的B. 红灯、黄灯、绿灯是并联的C. 红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联8、如图电路,开关闭合时,电压表V l的读数是4 V,电压表V2的读数是6 V,电流表A的读数是0.2A.如果把电压表V l换成电流表A l,电压表V2换成电流表A2,电流表A换成电压表V,则电压表的读数是 ( )A.2 V B. 4 VC. 6 V D.10 V9、小明按如下图甲所示的电路进行实验,当开关闭合后,V l和V2的指针位置完全一样,如图乙所示,造成这一现象的原因是( )A. 可能L l开路 B. 可能V l和V2所选量程不同,L l短路 C. 可能L2短路D.可能V l和V2所选量程不相同,电路各处完好10.如上图所示,电源电压一定.关于电路的工作情况,下列说法正确的是( )A. 只闭合s l时,两只灯泡是串联的B. 若先闭合s l,再闭合S2,电压表读数不变,电流表读数变大 C. 若将电压表和电流表位置对调,闭合S1、S2后,则两表都被烧坏D.若灯L l被短路,闭合S l、S2后,则灯L1不亮,灯L2亮,电流表损坏二、填空题1、在电灯、收音机、电饭煲、电热毯中,将电能转化为内能和光能的是2、如下图所示为家庭电路常用的两种墙壁开关,其按钮可绕面板内某轴转动。
电路初探测试题及答案
一、单选题
1. 下列哪一种电路是用来控制电流的?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:D. 控制电路
2. 下列哪一种电路是用来放大信号的?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:C. 放大器电路
3. 下列哪一种电路是用来控制电压的?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:B. 放大电路
4. 下列哪一种电路是用来控制电流的?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:D. 控制电路
二、多选题
1. 下列哪些电路可以用来控制电流?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:A. 开关电路 D. 控制电路
2. 下列哪些电路可以用来放大信号?
A. 开关电路
B. 放大电路
C. 放大器电路
D. 控制电路
答案:B. 放大电路 C. 放大器电路
三、判断题
1. 电路是由电子元件和电线组成的系统。
答案:正确
2. 电路可以用来控制电压。
答案:正确。

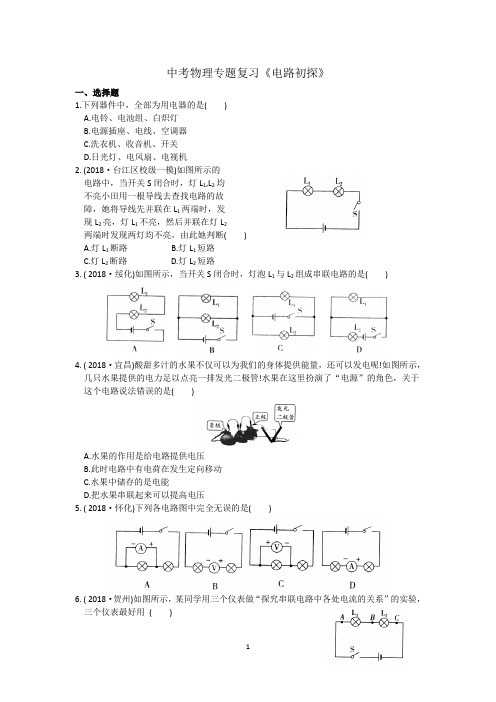

中考物理专题复习《电路初探》一、选择题1.下列器件中,全部为用电器的是( )A.电铃、电池组、白炽灯B.电源插座、电线、空调器C.洗衣机、收音机、开关D.日光灯、电风扇、电视机2. (2018·台江区校级一模)如图所示的电路中,当开关S闭合时,灯L1,L2均不亮小田用一根导线去查找电路的故障,她将导线先并联在L1两端时,发现L2亮,灯L1不亮,然后并联在灯L2两端时发现两灯均不亮,由此她判断( )A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路3. ( 2018·绥化)如图所示,当开关S闭合时,灯泡L1与L2组成串联电路的是()4. ( 2018·宜昌)酸甜多汁的水果不仅可以为我们的身体提供能量,还可以发电呢!如图所示,几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色,关于这个电路说法错误的是()A.水果的作用是给电路提供电压B.此时电路中有电荷在发生定向移动C.水果中储存的是电能D.把水果串联起来可以提高电压5. ( 2018·怀化)下列各电路图中完全无误的是()6. ( 2018·贺州)如图所示,某同学用三个仪表做“探究串联电路中各处电流的关系”的实验,三个仪表最好用( )A.型号相同、选用相同程的电压表B.型号相同、选用相同量程的电流表C.型号相同的电能表D.型号相同、选用不同量程的电流表7. ( 2017·临沂)小明在实验室里连接了如图所示的电路对此电路的认识,正确的是( )A.小灯泡并联,电压表测电源电压B.小灯泡串联,电压表测L2的电压C.若灯L1短路,则电压表示数为零D.若灯L2短路,则电压表示数为3V8.(2018·福建)小明为养鸡场设计报警器电路,养鸡场的前、后门分别装有开关S1 ,S2,动物闯入时开关会自动闭合,要求:只要动物闯入任意一个门,电铃都能响起警报,图中符合设计要求的是( )9. ( 2018·沛县期末)在如图所示的电路中,当开关S闭合后,电压表示数为6V;当开关S断开时,电压表示数为4V,则此时灯L1和L2两端的电压分别为( )A. 6 V 4 VB.4V 6VC.2V 4VD. 4 V 2V10. (2018·东莞校级一模)如图所示电路中,下列关于灯泡L1,L2 , L3连接说法中不正确是( )A. S1,S2都断开,L1 ,L2串联B. S1,S2都闭合,L2,L3并联C. S2断开,S1闭合,L1,L3串联D. S2断开,S1闭合,只有L3能发光二、填空题11. (2018·江西)快乐学习,轻松考试,请你写出:一节新干电池的电压为V.我国家庭电路的电压为V.12. (2018·长春)如图所示,某手机移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是联;用移动电源为手机充电时,手机相当于电路中的.13. ( 2018·常州一模)某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置.如图所示,为使爆炸装置停止工作,应剪断线(选填“a”或“b”).拆除前起爆器上(选填“有”或“没有”)电流通过图中未画出的定时开关应装在线(选填“a”或“b”)上.14. ( 2018·仪征二模)如图所示电路,当S1 , S2都闭合时,能发光的灯泡是,它们是联,当S1 , S2都断开时,能发光的灯泡是,它们是联.15.如图所示,开关S断开时,电流表A1的示数是0.4 A,此时A2的示数是A,S闭合后,A1的示数为0. 5 A,此时A2的示数是 A.16. 某同学连接的电路如图所示,他所用的电源是四节干电池串联组成的电池组,当他将开关闭合后,电压表的示数为4 V,则L1两端的电压为V,L2两端的电压为V.17. (2018·杨浦区月考)如图甲所示,电路的开关闭合后,V1,V2的示数分别如图乙a,b所示,则V1的示数为V.L2两端的电压为V.三、解答题18. (2018·兰州)根据下面的实物图画出与之对应的电路图.19. (2018秋·江都区期中)根据电路图,连接实物图.20.小明用如图所示的器材探究串联电路的电压关系.他用三节干电池串联作为电源,两只小灯泡的规格不同.(1)请用笔画线代替导线连接实验电路.要求:L1和L2串联,电压表测,两灯串联后的总电压,在连接电路时,开关应该处于.(2)测量L1两端的电压时,(选填“能”或“不能”)直接选用0~3V的量程.(3)小明在测量L2两端的电压时,两灯突然熄灭,电压表的示数变为0,小刚用电压表检查L1两端的电压,示数为电源电压,由此可判断出L1处的故障是.(4)排除故障后继续实验,小明测得L1两端电压为1.4 V,L2两端电压为3. 1 V,串联后的总电压为4.5 V,为了得出串联电路电压关系的普遍规律,他还应当.(5)读出数据后,小明要做的第一件事是.A.处理数据B.断开电源21.小海和小梅一起做“探究并联电路中电流的规律”实验.(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是(选填“A”“B”或“C”)处的电流.(2)请在图乙中移动一根导线,测量A处的电流.(3)测出A,B,C三处电流如表所示,由此得出初步结论(只写表达式).位置 A B C电流I/A0.30 0.24 0.54(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路.利用这个电路,不用更换电流表的位置,就可直接测出A,B,C三处的电流,同样可得出三处电流的关系.请在虚线框中画出电路图.满分冲关22. (2018·辉县二模)如图甲所示电路中,当闭合开关后,两只电压表的指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为( )A. 7.5 V 1.5 VB. 6 V 1.5 VC. 1.5 V 7.5VD. 1.5 V 6 V23. ( 2018·株洲)如图所示电路中各元件完好,a ,b,c,d,e,f为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表示数为0;开关断开时,电压表有示数.则与电压表相连的两个接线柱可能是( )A. a和fB. c和dC. a和fD. e和f24.在如图所示的电路中,电压表V1,V2,V3的示数分别为U1,U2,U3,电流表A1和A2的示数分别为I1和I2,则下列关系正确的是( )A. U1=U2=U3, I1=I2B. U1=U2=U3, I1>I2C. U1+U2=U3, I1=I2D. U1=U2+U3, I1=I225. (2017·黔东南)如图所示的电路,当开关S闭合后,若电阻R1,R2并联且能正常工作,则甲表是(选填“电流”或“电压”)表,乙表测的是的(选填“电流”或“电压”).。
第十三章:电路初探单元测试卷(总分90分 时间90分钟 命题者:郝伟)一、选择题(每题3分,共30分)1.下列不属于...用电器的是( )A B C D2.下列家用电器在正常工作时,通过的电流最大的是( )3.如图所示电路中,属于串联电路的是( )4.短路和断路是电路中常见的故障,下列四幅图有短路现象的是 ( )题号 1 2 3 4 5 6 7 8 9 10 答案AB CD A B C DA .计算器B .收音机C .日光灯D .彩电第2题B A S 1 S 2 吹风机 电源 L 2 b L 1 aS5.下面是小华同学对身边的一些电路进行观察分析后作出的判断,其中不正确...的是( ) A.厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的 B.马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开 关、光控开关及灯是串联的D.一般家庭中都要安装照明灯和其它用电器,使用时互不影响,它们是并联的6.某种电脑键盘清洁器有两个开关,开关S 1只控制照明用的小灯泡L ,开关S 2只控制吸尘用的电动机M 。
在如图所示的四个电路图中,符合上述要求的是( )7.如图所示是一个能吹出冷热风的电吹风简化电路图,图中A 是吹风机,B 是电热丝,则下列分析正确的是( )A.只闭合开关S 1,电吹风吹出冷风B.只闭合开关S 2,电吹风吹出热风C.同时闭合开关S 1、S 2,电吹风吹出冷风D.同时闭合开关S 1、S 2,电吹风吹出热风8.如图所示的电路中,当开关S 闭合时,电压表能直接测出灯泡L 1两端的电压是( )A B C D9.如图所示,L 1和L 2是两只相同的小灯泡,a 、b 是电流表或电压表。
闭合开关S 后,若两灯都能发光,则( )A.a 、b 均是电流表B.a 、b 均是电压表C.a 为电流表,b 为电压表D.a 为电压表,b 为电流表L 1 L 2VSSVL 1 L 2L 1SVL 1L 2 SVA B C DM LS 2 S 1S 1MS 2L MS 2S 1L ML S 2S 1S按键塑料壳 10.把两种不同的金属片插入柠檬,制成“水果电池”,用电压表测量水果电池的电压,如图所示,下列说法中正确的是( )A.水果电池把化学能转化为电能B.水果电池把电能转化为化学能C.水果电池把内能转化为电能D.金属片B 是水果电池的正极二、填空题(每空2分,共20分)11.如图所示为某宾馆的房卡,只有把房卡插入槽中,房间内的灯和插座才能有电,房卡的作用相当于一个_______接在干路上。
第13章电路初探单元复习测试卷1.学校教室里的灯互不影响,可知教室里的灯是_______联的;一个开关控制一盏灯,开关和电灯是_______联的;学校总开关若断开,教室里的灯会全部熄灭,可见总开关是接在_______路上的。
2.如图所示的电压表,若选0~3 V的量程,读数为_______V;若选0~15 V的量程,读数为_______V。
3.如图所示的电路中,当开关S闭合,S1、S2断开时,灯泡_______串联;当开关S、S1、S2均闭合时,灯泡_______并联,此时电流表测的是_______中的电流。
4.如图所示的电路中,当开关S闭合时,电压表V1、V2、V3的示数分别为1.5 V、4.5 V、3.5 V,电流表A1的示数为0.2 A,则灯泡L1、L2、L3两端的电压分别为U1=_______V,U2=_______V,U3=_______ V,电流表A2的示数为_______A。
如果电源由干电池串联而成,则串联的干电池是_______节。
5.下列给出的用电器中连接方式属于串联的是( )A.烘托节日气氛的小彩灯B.道路两旁的路灯C.家中电风扇和电视机等家用电器D.教室里照明用的日光灯6.如图所示的电路中,闭合开关时,下列说法正确的是( )A.两灯泡串联B.电流袁测的是总电流C.电流表测的是L1中的电流D.电流表测的是L2中的电流7.如图所示,某机要室大门是由电动机控制的,钥匙(电路开关)分别由两名工作人员保管,单把钥匙无法打开。
图中符合要求的电路是( )8.如图所示,关于灯L1、L2、L3的连接方式,下列说法中正确的是( )A.三灯是串联的B.三灯是并联的C.有串联,有并联D.无法确定9.关于如图所示的电路,下列分析正确的是( )A.只闭合S1时,L2发光,L1不发光,A2测L2的电流B.只闭合S2时,L1发光,L2不发光,A1测L1的电流C.闭合S1、S2时,L1、L2并联,A2测L2的电流D.闭合S1、S2时,L1、L2串联,A1、A2示数相等10.在如图所示的电路中,闭合开关后,灯泡L1和L2都不亮,电压表有示数,其故障原因可能是( )A.L1断路B.L1短路C.L2断路D.L2短路11.根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
电路初探1、(09台州).无需电源电压的转换设备,能直接在家庭电路220伏电压下正常工作的用电器是A.手机 B.手电筒 C.电视机 D.电视机遥控器2、(09宁波)7.下列与实物图一致的电路图是()3、四川自贡).下列四个电路图中与右边实物图相对应的是A. B C D4、(09山东平原县)在实验室,刘星连好了一个如图所示的电路,请你在虚线框中画出这个电路的电路图。
5、(09广州).在虚框内画出图13所示实物电路的电路图6、(09兰州). 根据图所示的电路图,用笔画线代替导线,连接实物电路 (要求导线不能交叉)。
7、(09泰安)下列电路正确的是8、(09济宁)9..如图6所示电路中,当开关S1、S2均闭合后,则A.L1、L2都能发光A B C DL1L2V+--L1L2A+L1L2L2L1BCDB .L 1、L 2都不能发光C .L l 能发光,L 2不能发光D .L l 不能发光,L 2能发光9、(09兰州). 如图2所示,当开关S 闭合时,两只小灯泡能同时发光的正确电路是10、(09湖南娄底).小张家的卫生间按如图所示的电路安装了照明灯和换气扇,它们A .只能各自独立工作,而不能同时工作B .只能同时工作,而不能各自独立工作C .工作时通过的电流一定相等D .工作时两端的电压一定相等11、(09成都).图所示是一把既能吹冷风,又能吹热风的电吹风的简化电路,图中A 是吹风机,B 是电热丝。
将插头插入插座,若只闭合开关Sl ,电吹风吹出的是____风;若将开关Sl 、S2都闭合,电吹风吹出的是____风。
(填“热”或“冷”)12、(09贵州安顺).如图所示电路中,当________闭合时,L 1、L 2并联;当_________闭合时,电路会发生短路,损坏电源。
13、(09江苏)7.保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了.下图中符合要求的电路是14、(09山东平原县)小轿车的仪表盘上,有一个显示汽车车门关闭状况的指示灯。
第13章电路初探测试卷1姓名班级一、选择题(每小题3分,共36分)1.便携式充电器给手机电池充电,在充电过程中,该手机电池相当于电路中的 ( ) A.电源B.开关 C.导线D.用电器2.下列电路图正确的是 ( )3.如图所示,用电器正常工作时电流最小的是 ( )4.一个开关同时控制两个电灯,那么这两个电灯的连接方式是 ( )A.一定是串联B.一定是并联C.可串联也可并联D.串联或并联都不行5.三只灯泡L1、L2、L3串联在电路中,灯L1最亮、L3最暗,则通过它们的电流 ( ) A.L1最大 B.L2最大C.L3最大 D.一样大6.如图所示,电路元件及导线连接均完好,闭合开关S1、S2,则 ( )A.L1不能发光,L2能发光B.L1能发光,L2不能发光C.L1、L2都能发光D.L1、L2都不能发光7.在如图所示的电路中,各个元件均能正常工作.当开关闭合后,下列说法正确的是( ) A.两表指针有明显偏转 B.两表指针几乎不动C.电流表指针有明显偏转,电压表指针几乎不动D.电压表指针有明显偏转,电流表指针几乎不动8.在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中a、b、c三处的电流大小.为了进一步探究a、b、c三处的电流大小有什么关系,他下一步的操作应该是()A.将电源两极对调,再次测量a、b、c三处的电流第8题图B.改变开关S的位置,再次测量a、b、c三处的电流C.将图中两只灯泡位置对调,再次测量a、b、c三处的电流D.换用不同规格的灯泡,再次测量a、b、c三处的电流第9题图9.如图所示,开关S闭合后,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,则电路故障可能是()A.电流表坏了或未接好B.L1的灯丝烧断或灯座未接通C.L2的灯丝烧断或灯座未接通D.电流表和L1、L2都坏了10.在如图所示的电路中,当开关S闭合后,两灯均正常发光。
若某一时刻,灯L1的灯丝突然烧断后,下列说法中正确的是()A.两只电流表示数均变小B.两只电流表示数均变大C.两只电流表示数变成相等D.两只电流表示数均不变11.如图11所示,电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是()A、串联,测R2中的电流 B、并联,测R1中的电流C、串联,测R1中的电流D、并联,测R2中的电流12. 在如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是 ( )A.通过灯L1的电流为0.5A B.通过灯L1的电流为0.3AC.通过灯L2的电流为0.7A D.通过灯L2的电流为0.3A二、填空题(每空1分,共18分)13.如图所示为某宾馆的房卡,只有把房卡插入槽中,房间内的灯和插座才能有电.房卡的作用相当于一个_______(填电路元件)接在电路中.14.一个能吹冷热风的电吹风的简化电路如图所示,图中A是吹风机,B是电热丝,若闭合开关_______,吹出的是冷风;若闭合开关_______,吹出的是热风.(填“S1”、“S2”或“S1和S2”)15.在如图所示的电路中,开关闭合时电流表甲测量的是通过_______(填“L1”、“L2”或“L1和L2”)的电流,电流表乙测量的是通过_______(填“L1”、“L2”或“L1和L2”)的电流.L1和L2两只灯泡是_______(填“串联”或“并联”)关系.16.使用电流表测电路中的电流时,电流表要_______联接入被测电路中,如果用电流的“0.6”和“-”的接线柱接入电路时,应让电流从_______接线柱进入电流表。
电路初探 复习试卷
一、选择题(每题3分,共30分)
1.普通家用灯泡的电流最接近于 ( )
A .0.2A
B .0.02A
C .2A
D .20A (A )
2.在图1所示的四个电路图中,哪一个电路图是正确的( )
A . 图甲所示的
B . 图乙所示的
C . 图丙所示的
D . 图丁所示的(D)
3. 下列关于串联电路的说法中 , 错误的是 ( )
A . 各用电器是逐个顺次地连接起来的
B . 若一个用电器的内部开路,其余的用电器仍可能通电工作
C . 开关可使电路中的各灯泡同时发光或同时熄灭
D . 连接电路时 , 开关可从电池的正极或负极处接出 , 也可将开关接在用电器之间(B)
4. 下列关于并联电路的说法中 , 错误的是 ( )
A . 各用电器是并列地连接起来的
B . 若一个用电器的内部断路 , 其余的用电器也不可能通电工作
C . 并联电路是由干路和各支路组成的
D . 相互并联的电路两端的电压相等(B)
5. 一个开关同时能控制三只灯泡 , 则这三只灯泡的连接方式为 ( )
A . 一定是串联
B . 一定是并联
C . 串联或并联都可以
D . 以上答案都不正确(C)
6.某同学将如图2所示的三个灯泡连接在电路里,接线良好,当闭合开关时,三个灯泡都不亮,则 ( )
A .甲灯泡丝断了
B .乙灯泡丝断了
C .丙灯泡丝断了
D .都有可能 (D)
7.如图3所示,电源电压为6V ,甲、乙灯泡规格相同,当闭合开关S 后,两灯都不亮,现用电压表进行检测,量出 A 、B 两点间的电压为0,B 、C 两点间电压为6V ,造成开路原因可能是 ( )
A .电源接触不良
B .开关接触不良
图
2 图
3 图 4
图1
C .乙灯接触不良或灯丝断了
D .甲灯接触不良或灯丝断了(C)
8.如图4所示,闭合开关,两灯都亮不起来,电流表的指针几乎不动,而电压表指针由明显偏转,该电路的故障可能时 ( )
A .电流表坏了或未接
B .从a 经灯L 1到b 的电路中有断路
C .灯L 2灯丝烧断或灯座未接通
D .电流表和灯L 1、L 2都坏了(B)
9.某小组在探究活动中,通过实践列出了白炽灯常见故障产生的原因与检修方法,下表给
对于"灯泡不亮" 的故障,从电路的状态来看,其可能原因可以概括成下列哪一类原因( ) A .电路出现了短路 B .电路出现了断路
C .并联变成了串联
D .电源正负极接反(B)
10.如图5所示电路,以下说法正确的是 ( )
A .只接通S 2灯亮,电铃响
B .只接通S 1灯亮,电铃响
C .只断开S 3灯亮,电铃响
D .只断开S 1灯亮,电铃响(A)
二、填空题(每空1.5分,共36分)
11.路灯总是一起亮,一起暗,它们的连接方式是(并联) ,原因是 (因为一个灯坏
掉其它的灯存亮)
12.电子手表中的电流约为1.5×10-6A ,合 (1.5×10-3) mA ,合 (1.5) μA .
13.某电池组是由三节干电池串联成的,那么电池组的总电压为 (4.5V)
14.在图6所示电路中,只闭合S 1时,电灯(L3) 亮;当S 1、S 2都断开时,电灯( L1L2L3) 亮,它们是(串联) 连接的;当S 1、S 2都闭合时,电灯(L1L2L3 ) 亮,它们是 (并联) 连接的.
15.如图7所示,在电路中,若甲乙两处分别装入电表,当开关闭合后,两灯均能正常发光,则 (乙) 处电表示电压表.
16.如图8所示,若开关S 、S 1闭合,S 2断开,能发光的灯是 (L1L2) ,电压表所测的是 (L1)
两端的电压;若开关S 、S 2闭合,S 1断开,那么能发光的灯是(L1L2) ,电压表所测的是(电源(L1和L2)) 的两端电压;若开关S 、S 1、S 2都闭合,那么能发光的是 (Ll) ,电压表所测的是 (L1) 两端的电压.
图6 图7 图5
17.如图9所示,V 1测量( L1) 两端的电压;V 2测量 (L2) 两端的电压;V 3测量(L1和L2) 两端的电压,其中电压表V 1、V 2和V 3的示数分别为U 1、U 2和U 3,则三个电表示数之间存在的关系式是 U3=U1+U2 .
18.如图10所示的电路里,在圆圈a ,b ,c 上连接适当电表,使灯L 1和L 2并联且能发光,
那么a 应是_(电流表) ___表;b 是(电压表)_ __表;c 是_ (电流表) __表.
三、实验探究题(共24分)
19. 如图11所示,是一个不完整的电路,请在图中的A 、B 、C 三处填入(或不填)适当的电路元件(选择电源、开关、电压表中的任意两种器材),使电路成为并联电路.(5分) (A 处为电源;BC 分别为开关和导线)
20.某同学连接如图12所示电路,电池组的电压为6V ,两个小灯泡的额定电压都是6V ,开关S 闭合后,灯L 1亮,L 2不亮,电压表和电流表都有示数.由此可以做出判断:灯L 2处可能是(“断路”) ,(填“断路”或 “短路”).在原电路的基础上,只改动一处,就可以判断灯L 2是否真的损坏,请简述你采用的方法:(将L2右边的导线拆开,并接到L1的左边) ;并做出判断:(若L1存亮,而L2不亮,则就说明L 2断路) .(5分)
21.如图13所示,是某工厂数控机床上关键部件的控制盒,控制盒内有三个接线柱ABC 和指示灯和电铃各一只,当连接AC 时,灯亮、铃不响;当连接AB 时,铃响、灯不亮;当连接BC 时,灯不亮、铃不响.根据上述情况,在下面的虚框内画出符合要求的电路.(5分)
22.如图14所示,在桌面上有两个小灯泡和一个开关,它的连接电路在桌面下,无法看到,小明同学试了一下,闭合开关时,两灯泡都亮,断开开关时,两灯图8 图9 图10
图12 图11
图13
图14
泡都熄灭,这两个小灯泡究竟是串联还是并联,请你提出一个可行的判断方法.(5分)(最简单的方法是:拧下其中一个灯泡,看另一个是否发光,若存能发光,则可说明两灯是并联的;否则就是串联的.)
23.如图15是学校实验室常用的一种电表,请你在仔细观察后,对它的情况作一个简单介绍.(介绍出三点)(5分)
(1、接法;2、量程;3、分度值等。
)
四、计算题(9分)
24.如图15甲所示,S闭合后,A1、A2、V三
只电表的指针均如图乙所示,已知V表接入
的是“—”、“15”,请回答:
(1)电源电压,L1、L2两端的电压各是多少?
(2)通过L1、L2的电流为多大?(以上答案均需
图15
要说明理由)
(1、因为L1和L2并联,所以电源电压,L1、L2两端的电压都是6V)
(因为A1是测于路的电流,所以它的示数是1.2A;而L1中的电流是0.24A,这就可知L2中的电流是0.96A。
)
