电路分析期中考试试卷

学年 学期期中考试卷（理论） 适用年级： 适用类别： 适用专业： 得分：一、填空题（每题1分，共23分）1. 电流所经过的路径称为_____________，通常由电源、负载和________________三部分组成。

2. 大小和方向均不随时间变化的电压和电流称为__________________电，大小和方向均随时间按照正弦规律变化的电压和电流被称为______________电。

3. ____________具有相对性，其大小正负相对于电路参考点而言。

4. 通常我们把负载上的电压、电流方向称为_____________________方向；而把电源上的电压和电流方向称为______________方向。

5.实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源I s ＝_______A ，内阻R i ＝_______Ω。

6.负载上获得最大功率的条件是______________等于负载电阻，获得的最大功率P max ＝___________。

7.凡是用电阻的串/并联和欧姆定律可以直接求解的电路统称为___________电路，若用上述方法不能直接求解的电路称为____________电路。

8.以客观存在的支路电流为未知量，直接应用__________________定律和KVL 定律求解电路的方法，称为____________________。

9.具有两个引出端钮的电路称为____________网络，其内部含有电源的称为_________________网络。

10.正弦交流电的三要素是指正弦量的_______________、角频率和_______________。

11.实际应用的电表交流指示值和我们实验的交流测量值，都是交流值的_____________值。

12.电阻元件上的电压、电流在相位上是__________关系；电感元件上的电压、电流相位存在_________关系，且电压_____________电流。

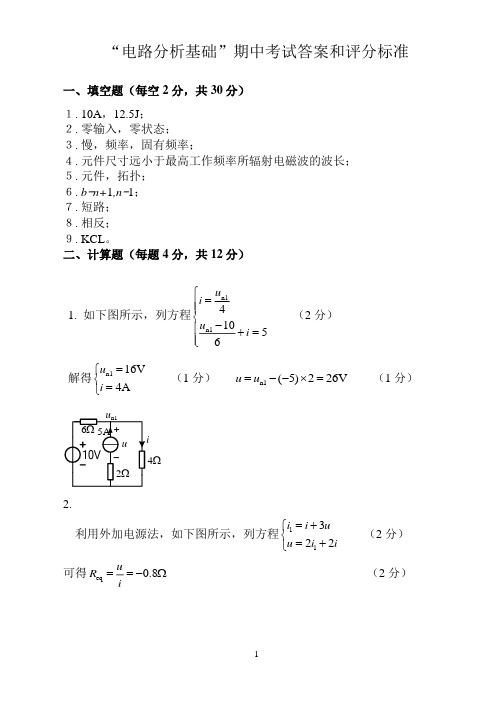

“电路分析基础”期中考试答案和评分标准一、填空题（每空2分，共30分）１. 10A ，12.5J ； ２. 零输入，零状态； ３. 慢，频率，固有频率； ４. 元件尺寸远小于最高工作频率所辐射电磁波的波长； ５. 元件，拓扑； ６. b -n+1,n -1； ７. 短路； ８. 相反； ９. KCL 。

二、计算题（每题4分，共12分）1. 如下图所示，列方程n1n141056u i u i ⎧=⎪⎪⎨-⎪+=⎪⎩ （2分）解得n116V4A u i =⎧⎨=⎩（1分） n1(5)226V u u =--⨯= （1分）Ω42.利用外加电源法，如下图所示，列方程11322i i uu i i =+⎧⎨=+⎩ （2分）可得eq 0.8uR i==-Ω （2分）Ω23.根据电路图列方程11424(24) 4.5U I I U =⎧⎨=+-⎩， 解得12A =8V I U =-⎧⎨-⎩ （2分） 受控源吸收的功率()14.572WP I U =-⋅=- （2分）三、画图题（共12分） １. （6分）3Au电压源化成电流源u整理后uu则~u i关系可写为6u i =- （2分）（2分）u（2分）~u i 关系曲线 诺顿等效电路 ２. （6分） 由电感的VCR 可得，()()d tL s i t u t t -∞=⎰ （2分）10t -<<，()()()2111d 12tL i t t t t -=+=+⎰ （1分）01t <<，()()()20111d 1122t L i t t t t =+-=--⎰ （1分） ()L i t 曲线如下图所示（2分）四、计算题（6分）(1) 当开关接“1”时，只有U s1一个电压源接入电路，此时产生的电流设为I 1，根据题意得=I 40mA 1；（2分）(2) 而开关接“2”时，U s1与U s2同时接入电路，设U s2单独作用于电路产生的电流为I 2，根据叠加定理得+=-I I 60mA 12，即=-I 100mA 2；（2分） (3) 当开关接“3”时，U s1与U s3同时接入电路，设U s3单独作用于电路产生的电流为I 3，根据线性电路的齐性定理得==-U I I U 150mA s232s3，再根据叠加定理得所求电流为+=I I 190mA 13。

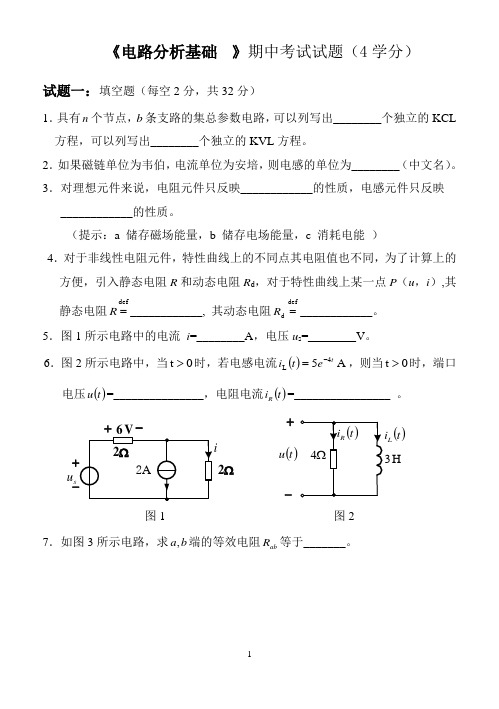

《电路分析基础 》期中考试试题（4学分）试题一：填空题（每空2分，共32分）1．具有n 个节点，b 条支路的集总参数电路，可以列写出________个独立的KCL 方程，可以列写出________个独立的KVL 方程。

2．如果磁链单位为韦伯，电流单位为安培，则电感的单位为________（中文名）。

3．对理想元件来说，电阻元件只反映____________的性质，电感元件只反映____________的性质。

（提示：a 储存磁场能量，b 储存电场能量，c 消耗电能 ）4．对于非线性电阻元件，特性曲线上的不同点其电阻值也不同，为了计算上的方便，引入静态电阻R 和动态电阻R d ，对于特性曲线上某一点P （u ，i ）,其静态电阻def=R ____________, 其动态电阻defd =R ____________。

5．图1所示电路中的电流 i =________A ，电压u s =________V 。

6．图2所示电路中，当0t >时，若电感电流()A 54L t e t i -=，则当0t >时，端口电压()t u =_______________，电阻电流()t i R =________________ 。

s u+-Ω2H3+-()t u ()t i L图1 图27．如图3所示电路，求b a ,端的等效电阻ab R 等于_______。

a bΩu8.图3 图4 8．图4所示电路中，电压u 等于________。

9．如图5所示电路已达稳定状态，此时电容支路电流i =_______，电容元件内储存的电场能量C w =_______。

10Ω图5 图610．如图6所示是某电路中的一段电路，写出这段电路的VCR 关系（即电压u 和电流i 的约束关系）______________。

试题二：（6分）电路如图7所示，求电流i 。

（要求采用电源等效变换及列写KCL 和KVL 方程的方法）Ω3图7试题三：（6分）电路如图所示，N(指方框内部)仅由电阻组成，对于不同的输入直流电压S u 及不同的1R ，2R 值进行了两次测量，得到下列数据：(1)Ω==221R R 时，V 8=S u ,A 21=i ,V 22=u ；(2) Ω=4.11R ,Ω=8.02R 时，V 9=∧S u ,A 31=∧i ,求∧2u 的值。

西南交通大学2016－2017 学年第(一)学期中考试试卷课程代码 3046107 课程名称 电路分析AI 考试时间 90 分钟阅卷教师签字：一、电路如图所示，求电流I 1、I 2及电压U CD 。

（10分）BC1Ω3ΩI 1解：取E 点为接地点，用结点电压法求解:1021:3:1203:2051A A D B C B D D A U U U A B U U U C U U U D -⎧++=⎪⎪=⎪⎪-⎨++=⎪⎪-⎪-++=⎪⎩（6分，每个式子1.5分） 得13652A BC D U V U V U V U V =⎧⎪=⎪⎪⎨=-⎪⎪=⎪⎩ （2分，每个0.5分）得12332172CD I A I A U V ⎧⎪=⎪⎪=-⎨⎪⎪=-⎪⎩（2分）班 级 学 号 姓 名密封装订线 密封装订线 密封装订线二、求开关K 打开和闭合情况下的输入电阻R i 。

R解：K 打开，电路图为)(18.83060//(10Ω=+=∴i R（画出图形1K 闭合，电路图为 )(860//30//(10Ω==∴i R（画出图形1分，计算正确得4分）三、列出下图所示电路的结点电压方程1Ώ3A2V解：如图所设，选定参考结点、命名a 、b 、c 三个结点⎪⎪⎪⎩⎪⎪⎪⎨⎧==-=-+-+-+-=-+++-++-222103115.03015.035.02.012uU U U U U U U U u U U U u U U U U aa b c b c a c c b b ca a a 前2个方程每个3分，后2个每个2分四、求下图示电路的电压U 和电流I 。

解：列网孔方程：：⎪⎩⎪⎨⎧=++=+-=-+--1111112)3(4102)(609)(6I I U I I I U I I I （8分，错一个扣2分） 解得：⎩⎨⎧=-=A I V U 56.169.11（2分）五、求（a ）图中所示戴维南电路，图（b ）所示的诺顿等效电路。

电工电子技术与技能期中试卷学号姓名一、填空题1、物质按导电能力的大小可以分为，,二极管属于2、晶体二极管加一定的正向电压时，加反向电压时，这一导电特性，称为晶体二极管的。

3、硅管的门坎电压约为V，锗管约为V；硅管的导通电压约为V，锗管约为V.4、二极管的正向电阻，反向电阻.5、PN结的主要特性是。

6、晶体三极管按半导体材料可分为管和管；按PN结的组合方式不同可分为型和型。

7、晶体三极管实现电流放大作用的偏置条件是：发射结、集电结.电流分配关系是。

8、通常把晶体三极管的输出特性曲线分成三个区域,它们分别是、和。

9、晶体三极管集电极输出电流I C=9mA,该管的电流放大系数为β=50，则输入电流I B=mA。

10、晶体三极管的穿透电流I CEO随温度的升高而增大，由于锗三极管的穿透电流比硅三极管，所以热稳定性三极管较好.二、判断题：1、晶体三极管具有能量放大作用。

(）2、当发射结正偏，集电结反偏时，晶体三极管工作在放大状态。

（）3、当集电极电流I C值大于集电极最大允许电流I CM时，晶体三极管一定损坏。

（）4、二极管和三极管都属于非线性器件。

（）5、晶体三极管的集电极和发射极可以对调使用。

(）6、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位.（）7、晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

(）8、对于NPN型三极管,当V BE〉0时，V BE〉V CE，则该管工作状态处于饱和状态。

（）三、选择题1、在P型半导体中（）A．空穴是多数载流子，电子是少数载流子 B．空穴的数量略多于电子C．电子是多数载流子，空穴是少数载流子D．没有电子2、二极管两端加上正向电压时（ )A．一定导通 B．超过死区电压才能导通C．超过0。

7伏才导通 D．超过0.3伏才导通3、用万用表的"R×10”挡和”R×100”挡测量同一个二极管的正向电阻，两次测量得的值分别是R1和R2,则二者相比( ）A。

霸州市职成教育总校2017-2018学年度第一学期期中考试汽修专业汽车电路分析课程试卷一、填空（每题2分，共40分）1.汽车电路主要由电源、____________、、控制器件、____________及导线组成。

2.汽车电路的特点是直流、_________、_________、_________、_________、_________和汽车线路有颜色和编号特征。

3.汽车开关按操作方式可分为_________、_________、_________、_________及组合式等形式。

4.根据汽车电路图的不同用途，可绘制出不同形式的电路图，主要有_________、_________、_________、_________、_________。

5.汽车上的控制器件主要有各种__________、__________、__________和电子控制器件等。

二、判断题（每题2分，共20分）1 、汽车的低压导线采用单股线。

( )2 、汽车电气系统为直流系统。

( )3 、所有的汽车都采用正极搭铁。

( )4 、用万用表R×1K档测电容，如果读数为0，说明电容已损坏。

（ )5 、二极管具有单向导电性。

（ )6 、熔断器及继电器大多安装在中央电气接线盒上。

（）7 、电路图上开关的工作状态是无电状态。

（）8 、电路图上继电器的工作状态是无电状态。

（）9 、熔断器经常烧断后，可换上稍大电流的熔断器。

（）10、熔断器是一次性的产品，损坏后不能修理，只能更换。

（）三、单项选择题（每题2分，共10分）1、电路接通时电流低于正常值表明是什么类型的问题（）A、断路B、短路C、线路电阻过大D、熔丝熔断2、一般轿车后窗玻璃采用的除霜方式是：（）A、将暖风机热风吹至后风窗玻璃B、采用独立式暖风装置并将热风吹至风窗玻璃C、电热丝加热D、以上都不对3、导线的截面面积主要取决于 ( )。

A、用电设备的工作电流B、用电设备的内阻C、导线的机械强度D、导线的材料4、导体的电阻是导体本身的一种性质，下列措施能改变导体电阻大小的是（）A、增大通过导体的电流B、增加通过导体的电量C、增大导体两端的电压D、将导体拉细拉长5、继电器的作用叙述不正确的是（）A、小电流控制大电流B、保护开关触点C、进行远程控制D、加快开关时间三、名词解释（每题5分，共10分）1、熔断器2、断路器四、简答题（每题5分，共20分）1、熔断器熔丝烧断的常见原因有什么？2、汽车线路图的优缺点？汽车电路分析课程试卷参考答案一、填空题1．电路保护装置、用电设备2．低压、单线制、并联连接、负极搭铁、设有电路保护装置。

姓名: 班级: 学号:遵 守 考 试 纪 律注 意 行 为 规 范 ……………………试…………………………卷……………………密……………………封……………………线…………………… 江苏农林职业技术学院2018-2019学年第一学期期中考试 适用班级： 1609 《数字电路》试卷 卷面总分： 100 考试时间： 90 （分钟）一．单选题（每题3分，共15分） 1. 组合逻辑电路的功能是 。

A ．放大数字信号 B ．实现一定的逻辑功能 C ．放大脉冲信号 D ．存储数字信号 2．组合逻辑电路中一般不包括以下器件 。

A ．与门 B ．非门 C ．放大器 D ．或非门 3．不属于组合电路表达方式的一项是 。

A ．真值表 B ．逻辑电路 C ．逻辑函数表达式 D ．二进制代码 4．关于组合逻辑电路不正确的表述是 。

A ．组合逻辑电路是由逻辑门电路所组成 B. 组合逻辑电路不可以作为存储信号的记忆元件 C. 组合逻辑电路的输出取决于输入状态 D. 组合逻辑电路的输出与以前状态有关5．组合逻辑电路是属于 。

A ．数字电路 B. 模拟电路与门电路的组合C. 模拟电路D. 数字与模拟电路的组合二.简述题（每题 3分，共30 分）请指出下列各个实际连接图表示的逻辑关系，并画出相应的门电路的逻辑符号、逻辑功能、逻辑函数表达式、真值表。

1.2.3.三. 化简下列表达式（2*10=20分）1. D C ADE AC B A Y +++=1电路图E Y2. ))()()()((G E A G C E C G A D B D B Y ++++++++=四． 组合逻辑电路的分析与设计1. 用与非门设计一个举重裁判表决电路。

设举重比赛有3个裁判，一个主裁判和两个副裁判。

杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。

只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。

（20分）2.对下面的电路图进行组合逻辑电路的分析设计，总结电路逻辑功能。

电路分析基础期中考试试题练习汇编（北邮,电⼦科⼤,重邮）⼀、选择题1、电路如图2所⽰，电压U 等于（）。

A 、2VB 、-2VC 、4VD 、-4V答案：B2、电路如图7所⽰，受控电压源的电流和功率为（）。

A 、1A,6WB 、3A,15WC 、2A,12WD 、4A,20W答案：B3、电路如图13所⽰，输⼊电阻i R 等于（A 、5ΩB 、4ΩC 、3ΩD 、2Ω答案：C4、电路如图37所⽰，当2AA 、0.8A B、2.8AC 、4A D、3.2A 答案：D5、图41电路中N 为含源线性电阻⽹络，当U S =1V 时，流经电阻R 的电流I 为2A ；当当U S =2V 时，流经电阻R 的电流I 为3A 。

问当U S =0V ，电流I 等于（）A 、0 AB 、1 AC 、－1AD 、－2A 答案：B6、电路如图43所⽰，ab 端的戴维南等效电路是（）图372+ U －图42A 、B 、C 、D 、答案：B 7、、电路如图８1所⽰，a 点的节点⽅程为（）A ．2102)2121(+=+Ua B．2102)812121(+=++Ua C ．2)2121(=+Ua D ．2)8121(=+Ua答案：A8、已知某⼆端⽹络的端⼝u i -特性曲线如图所⽰，则该⼆端⽹络的等效电路为( )BAD ΩΩ答（）9、电路如图5所⽰，在开关K 闭合瞬间，不发⽣跃变的量是（）。

A 、c L i i 和B 、C L u i 和 C 、L R i i 和D 、i i C 和答案：B10、电路如图14所⽰，开关在0=t 时闭合，+c （）。

a 3+ －a 6+ － a 3+ － a6+ － 2Ω图８1A 、0AB 、0.6AC 、-0.6AD 、0.3A答案：C11、电路如图25所⽰，()V u c 20=，则0≥t 时，()t u c 为（）。

A 、V e t ???? ??--10124B 、V et ???? ??--12524 C 、V e t--101810 D 、V e t ???? ??--125810答案：B12、图⽰电路在t =0时开关接通，则换路后的时间常数等于（） A. 36103.s ?- B. 6103?-s C. 15103.s ?- D. 25103.s ?-6V2C13、图⽰含受控源电路的时间常数τ为（） A. 0.5 s B. 13sC. 0.6 sD. 0.4 s答（）B14.图1所⽰电路中电流I 等于（B ）（A ）12A （B ）6A （C ）4A （D ）2A解利⽤电流源并联等效将图1等效为解图1，由电阻并联分流公式得A I 618211=?+=26Ω18图1解图115.图2所⽰电路中电压U 等于（D ）（A ）6V （B ）-6V （C ）3V （D ）4V解应⽤电阻并联等效将图2等效为解图2，再利⽤电阻串联分压公式，得VU 4163322=?++=16.图3所⽰电路中受控源消耗的功率等于（A ）（A ）12W （B ）-12W （C ）14W （D ）-14W 图3解对图3中的A 回路列写KVL ⽅程，有 822=+I I∴W I I P A I I I A II A I 122314221212=?=→=+=→==→=17.图4所⽰电路中ab 两端的戴维南等效内阻R 0为（B ）（A ）9Ω（B ）Ω4 （C ）Ω5 （D ）Ω6解将电压源短路、电流源开路如解图4所⽰。

考试中心填写：湖南大学课程考试试卷课程名称：电路分析基础；试卷编号：期中考试；考试时间：90分钟题号一二三四五六七八九十总分应得分15 15 20 15 15 20 100实得分评卷人评分：1.下图单口网络中，电流源两端为U（上正下负），试写出电流源两端的VCR（伏安关系）。

为U = 2+i。

解：网络的VCR为端口电压213(3)()2S S Su i I i R i I R V R i i=--+-++=+电流源电压21(3)()2S S Su i I i R i I R V i=--+-+=-2.求下图所示电路的入端电阻R AB？年月日R=150欧姆3.在如下图示电路中，若要求输出电压)(t u o 不受电压源2s u 的影响，问受控源的控制系数α应为何值？解：据叠加定理作出)(2t u s 单独作用时的分解电路图（注意要将受控源保留），解出)(t u o'并令)(t u o '=0即解得满足不受)(2t u s 影响的α的值。

这样的思路求解虽然概念正确，方法也无问题，但因α,L R 是字符表示均未给出具体数值，中间过程不便合并只能代数式表示，又加之电路中含有受控源，致使这种思路的求解过程非常繁琐。

根据基本概念再做进一步分析可找到比较简单的方法。

因求出的α值应使0)(='t u o，那么根据欧姆定律知L R 上的电流为0，应用置换定理将之断开，如解1图所示。

（这是能简化运算的关键步骤！）电流电压 由KVL 得222221)2.04.0(1.062.06s s s s s ou u u u i u u u ααα-=⨯-+-='-+'=' 令上式系数等于零解得 2=αs u L R4.电路图如下图所示，其中g=0.1S,试用网孔分析法求流过8?电阻的电流和受控源两端电压。

解：2’网孔电流方向如图所示，设受控源两端电压为u 1，方向为关联参考方向。

电工基础期中考试试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电工基础期中考试试题及答案一、填空题（每空2分，共30分）1、电路是由_________、_________、导线和开关等组成的闭合回路。

2、电路通常有_________、_________和_________三种状态。

3、某礼堂有40盏白炽灯每盏灯的功率为100W，则全部灯点亮2h，消耗的电能为_________Kw .h。

4、在一定温度下，导体的电阻和它的长度成_________，而和它的横截面积成_________。

5、电动势为2V的电源，与9Ω的电阻接成闭合电路，电源两极间的电压为1.8伏，这时电路中的电流为_________A，电源内阻为_________Ω。

6、三条或三条以上支路汇聚点称为_________；任一闭合路径称为_________。

7、在分析和计算电路时，常选定某一方向作为电压或电流的_________，当选定的电压或电流的方向与实际方向一致时，则为_________值。

8、用伏安法测电阻，如果待测电阻比内阻大时，应采用_________接法。

二、选择题（每题3分，共30分）1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。

A、增大B、减小C、不变D、不能确定2、通过一个电阻的电流是5A，经过4ｍｉｎ，通过该电阻的一个截面的电荷量是（）。

A、20CB、50CC、1200CD、2000C3、在闭合电路中，负载电阻增大，则端电压将（）。

A、减小B、增大C、不变D、不能确定4、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为（）。

A、3、4B、3、7C、2、5D、2、65、某导体两端电压为100V，通过的电流为2A，当两端电压降为50V时，导体的电阻值应为（）。

A、100ΩB、25ΩC、50ΩD、06、220V、40W白炽灯正常发光（）小时，消耗的电能为1千瓦时。
