1-Wire在微处理器中的搜索算法的研究

性能优异的1-Wire网络驱动器摘要：本文介绍了一种基于微控制器的1-Wire®主机接口，适用于小规模、中等规模以及大规模的1-Wire网络。

采用精细的阻抗匹配和"智能" (软件控制)强上拉、摆率控制等方法保证网络的可靠工作。

本文给出了软件流程图，有助于用户利用任何适当的微控制器产生正确的复位脉冲、在线检测、写“1”、写“0”以及读时隙的1-Wire时序。

示波器测试曲线说明了驱动器的时间特性以及远距离通信时传输线的影响。

简介1-Wire网络的可靠性在很大程度上取决于主机与1-Wire从机器件之间所采用的通信驱动电路的性能。

本文介绍了一种1-Wire主机端接口，采用精细的阻抗匹配和"智能" (软件控制)强上拉等方法，保证网络在轻载到重载范围内均能可靠工作，且通信距离可达500m。

关于创建可靠的1-Wire网络指南，请参见应用笔记148。

电路描述网络驱动器(图1)由下拉部分(Q1，R1，C1，R5)和上拉部分(Q2，R2，C2，R6)组成。

晶体管Q3与周围的元件(C4、R7)组成强上拉电路，可为诸如EEPROM、温度传感器等器件提供额外电源。

本文没有讨论"强上拉"的功能。

任何时候，三个晶体管中最多只有一个处于导通状态；当1-Wire不进行通信("空闲"状态)时，这三个晶体管都不导通。

图1. 驱动器原理图R4、R1和R3的串联电路提供标准的1-Wire到V CC上拉。

在这种电路情况下，总的上拉电阻近似为1kΩ。

当1-Wire线空闲时，则线上呈现此阻抗。

由于R4与Q1的漏极相连，因此Q1导通时电流会流过该电阻，但不会影响1-Wire总线的低电平电压。

1-Wire总线电压升至5V的速度是由R4+R1+R3的电阻值和1-Wire网络的负载决定的。

不建议减小R4阻值，否则会导致1-Wire总线的低电平电压升高，而这不是我们所期望的。

应用笔记从理论上逐步阐述了如何充分利用1-Wire®功能，并列举了一些示例。

1-Wire主机已被设计到客户的A SIC芯片中，主控CPU用于读取1-Wire温度传感器的数值。

所提供的源代码用于1WM对4个温度传感器发送温度转换指令，并提供转换温度。

假设读者已经了解DS18B20温度传感器、DS1WM 1-Wire主机以及Dallas Semiconductor的1-Wire协议。

引言DS1WM 1-Wire主机为单总线控制器，专为简化主控CPU与周边1-Wire器件之间的单总线通讯而设计，利用D S1WM不必考虑位时序。

本应用笔记从理论上逐步阐述了如何充分利用1-Wire功能，并列举了一些示例。

假设读者已经了解DS18B20温度传感器、DS1WM 1-Wire主机以及Dallas Semiconductor 1-Wire通讯协议，详细资料请参考：Book of iButton Standards (PDF), DS1WM数据资料, DS18B20数据资料, 应用笔记119：嵌入1-Wire主机。

图1. 示例电路图1是以下示例所参考的电路配置，1-Wire主机已被设计到客户的ASIC芯片中，主控CPU通过它对4个DS1 8B20温度传感器发送温度转换命令，并读取转换的温度值。

1-Wire总线和INTR均上拉一个5k电阻，50MHz 的系统时钟通过CLK引脚为1-Wire主机提供时钟信号。

1-Wire主机已被映射到CPU的端口地址存储器中。

概述本示例的程序采用C语言编写，主程序为：GetTemperatures，它完成1-Wire主机的初始化，搜索1-Wire总线上的所有器件，并指定它们测量温度，然后将测量值送回CPU并存储。

如果总线上没有1-Wire器件，则退出主程序并返回值“1”，否则，则返回值0。

其它函数将在下面详细描述。

程序中的常数BASE是1-Wire主机被映射到CPU地址空间中的地址。

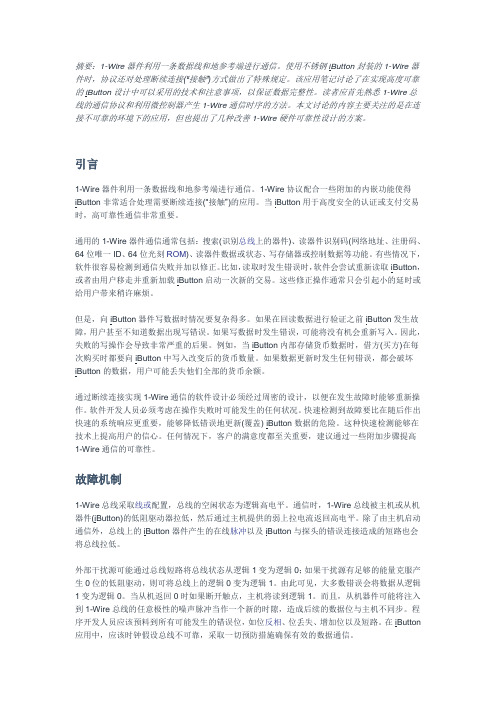

摘要：1-Wire器件利用一条数据线和地参考端进行通信。

使用不锈钢iButton封装的1-Wire器件时，协议还对处理断续连接(“接触”)方式做出了特殊规定。

该应用笔记讨论了在实现高度可靠的iButton设计中可以采用的技术和注意事项，以保证数据完整性。

读者应首先熟悉1-Wire总线的通信协议和利用微控制器产生1-Wire通信时序的方法。

本文讨论的内容主要关注的是在连接不可靠的环境下的应用，但也提出了几种改善1-Wire硬件可靠性设计的方案。

引言1-Wire器件利用一条数据线和地参考端进行通信。

1-Wire协议配合一些附加的内嵌功能使得iButton非常适合处理需要断续连接(“接触”)的应用。

当iButton用于高度安全的认证或支付交易时，高可靠性通信非常重要。

通用的1-Wire器件通信通常包括：搜索(识别总线上的器件)、读器件识别码(网络地址、注册码、64位唯一ID、64位光刻ROM)、读器件数据或状态、写存储器或控制数据等功能。

有些情况下，软件很容易检测到通信失败并加以修正。

比如，读取时发生错误时，软件会尝试重新读取iButton，或者由用户移走并重新加载iButton启动一次新的交易。

这些修正操作通常只会引起小的延时或给用户带来稍许麻烦。

但是，向iButton器件写数据时情况要复杂得多。

如果在回读数据进行验证之前iButton发生故障，用户甚至不知道数据出现写错误。

如果写数据时发生错误，可能将没有机会重新写入。

因此，失败的写操作会导致非常严重的后果。

例如，当iButton内部存储货币数据时，借方(买方)在每次购买时都要向iButton中写入改变后的货币数量。

如果数据更新时发生任何错误，都会破坏iButton的数据，用户可能丢失他们全部的货币余额。

通过断续连接实现1-Wire通信的软件设计必须经过周密的设计，以便在发生故障时能够重新操作。

软件开发人员必须考虑在操作失败时可能发生的任何状况。

快速检测到故障要比在随后作出快速的系统响应更重要，能够降低错误地更新(覆盖) iButton数据的危险。
