工厂变配电技术与电气控制技术工厂变配电技术与电气控制技术是现代工厂中非常重要的一部分。

随着科技的不断发展，越来越多的工厂开始采用先进的变配电技术和电气控制技术，以提高生产效率、降低能耗和提高安全性。

本文将重点介绍工厂变配电技术与电气控制技术的一些概念和应用。

工厂变配电技术是指将高压电力通过变电站、变压器等设备进行变压、变频等处理后，分配给工厂内的各个用电设备的技术。

工厂变配电系统一般由高压系统和低压系统组成。

高压系统负责将输送来的高压电力加以变压、配电，并将电能送入低压系统。

低压系统负责将低压电能分配给工厂内的各个用电设备。

在工厂变配电技术中，变电站是一个重要的组成部分。

变电站可以将高压电力从输电线路中转换成适合工厂使用的低压电能。

变电站通常包括变压器、隔离开关、断路器等设备。

变压器是变电站中的核心部分，它可以将高压电力通过变压作用，将电压升降成适合工厂用电设备的电压。

隔离开关和断路器是用于控制电流通断的设备，可以在电力故障或需要对电路进行维护时切断电流。

在工厂变配电技术中，电力负荷管理也是非常重要的。

工厂的电力负荷管理可以通过对电力负荷进行监测和控制，以实现对电力的节约和优化。

通过合理规划和管理工厂的电力负荷，可以使得电力分配更加平衡，减少用电设备的能耗，提高用电设备的寿命，并降低运营成本。

除了变配电技术，电气控制技术也是工厂中的关键技术之一。

电气控制技术可以对工厂的电气设备进行控制和监测，以提高设备的运行效率和安全性。

常见的电气控制技术包括PLC（可编程逻辑控制器）控制系统、SCADA（监控与数据采集系统）系统和DCS（分散控制系统）等。

通过这些电气控制技术，可以对工厂的电气设备进行集中控制和监测，并实现自动化生产。

在工厂的电气控制技术中，安全性也是一个非常重要的考虑因素。

工厂中的电气设备往往涉及高压电力和高电流，如果使用不当或出现故障，可能会对工厂人员和设备造成危险。

因此，在电气控制技术中，需要采取一系列安全措施，如电气设备的绝缘检测、过载和短路保护装置的设置等，以确保工厂的安全运行。

工厂变配电技术与电气控制技术工厂变配电技术与电气控制技术是现代工业生产中不可或缺的一部分，它们具有极为重要的作用。

在这篇文章中，我将从以下几个方面来讨论这两个技术的意义、应用和未来发展。

一、工厂变配电技术的意义与应用工厂变配电技术主要是指用于向工业设备提供正确电压、电流和频率的技术，它发挥了重要的作用。

具体而言，工厂变配电技术的应用可以从以下几个方面来理解：1. 保障工业生产的安全随着社会的不断发展和改革开放的不断深入，生产企业和设备的数量不断增加，各种变压器和电缆等设备的使用也日益频繁。

因此，将适当的电力负荷分配在一个基本的电气系统上，以确保设备的安全、连续和可靠运行是非常必要的。

2. 提高工业生产的效率合理的分配电力是实现工业生产的高效的必要条件之一，如果电力分配不合理，设备的运行负荷不稳定，势必影响设备的工作效率，从而对工业生产有很大的影响。

3. 减少能源浪费在现代社会中，能耗减排已成为行业趋势。

能源的有效利用是工业生产的重要方面，而工厂变配电技术的应用可以有效地减少能源浪费。

由于能源成本日益增加，这使得对于电力分配系统的节能与优化越来越重要。

二、电气控制技术的意义与应用电气控制技术是通过电气信号、机械传动和电磁执行元件等来控制、调节或是保护机器设备的技术。

1. 可以实现设备自动化控制随着现代工业生产的不断发展，设备自动化控制已经成为趋势。

电气控制技术的应用可以使工业生产实现自动化，实现减少人工干预、减少产生劳动力成本等目的。

2. 可以增大设备的生产能力通过电气控制技术的应用，我们可以实现设备的更加智能化和准确化。

利用电气自动化技术，我们可以更加精准地控制设备的运转，提升设备的生产能力。

3. 可以实现设备的远程控制随着网络技术的不断发展，远程控制也成为了电气控制技术的一个重要应用方向。

通过网络，我们可以实现对设备的实时监控，及时地调整设备的工作状态，达到更好的效果。

三、工厂变配电技术与电气控制技术的未来发展预计未来五年内，随着工业自动化的不断发展，工厂变配电技术和电气控制技术的市场将有更大的增长。

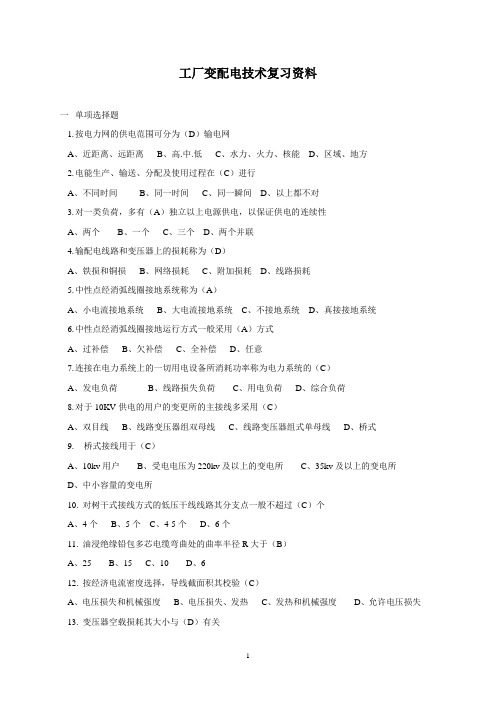

工厂变配电技术复习资料一单项选择题1.按电力网的供电范围可分为（D）输电网A、近距离、远距离B、高.中.低C、水力、火力、核能D、区域、地方2.电能生产、输送、分配及使用过程在（C）进行A、不同时间B、同一时间C、同一瞬间D、以上都不对3.对一类负荷，多有（A）独立以上电源供电，以保证供电的连续性A、两个B、一个C、三个D、两个并联4.输配电线路和变压器上的损耗称为（D）A、铁损和铜损B、网络损耗C、附加损耗D、线路损耗5.中性点经消弧线圈接地系统称为（A）A、小电流接地系统B、大电流接地系统C、不接地系统D、真接接地系统6.中性点经消弧线圈接地运行方式一般采用（A）方式A、过补偿B、欠补偿C、全补偿D、任意7.连接在电力系统上的一切用电设备所消耗功率称为电力系统的（C）A、发电负荷B、线路损失负荷C、用电负荷D、综合负荷8.对于10KV供电的用户的变更所的主接线多采用（C）A、双目线B、线路变压器组双母线C、线路变压器组式单母线D、桥式9.桥式接线用于（C）A、10kv用户B、受电电压为220kv及以上的变电所C、35kv及以上的变电所D、中小容量的变电所10.对树干式接线方式的低压干线线路其分支点一般不超过（C）个A、4个B、5个C、4-5个D、6个11.油浸绝缘铅包多芯电缆弯曲处的曲率半径R大于（B）A、25B、15C、10D、612.按经济电流密度选择，导线截面积其校验（C）A、电压损失和机械强度B、电压损失、发热C、发热和机械强度D、允许电压损失13.变压器空载损耗其大小与（D）有关A、磁带损耗B、涡流损耗C、铜损D、电压平方成正比14.当变压器采用△/Y接线时，其三次谐波电流分量可以在（C）流量A、副绕组B、原绕组C、原、副绕组D、与各绕组有关15.变压器铜损是随（D）而变化A、电压B、阻抗C、电流D、电流平方16.变压器 最高指的是（C）A、铁损小B、铜损小C、铁损与铜损相等D、铁损与铜损都小17.变压器发生故障后，在气体继电器中，发现气体颜色是浅灰色，可燃，有强烈的臭味，这是由于（A）产生的A、纸和纸板绝缘损坏B、木质过热分解C、变压器油分解D、纸板受潮所致18.配电变压器容量在100KV A以上时，其一次侧熔体额定电流选择应是一次额定电流（B）倍A、1-2B、1.5-2C、2-2.5D、2.5-319.变压器二次额定电压是（D）A、二次额定负载下的电压B、一次有额定电流时的电压C、一次有额定电压，二次有额定负载时的电压D、一次有额定电压，二次空载时电压20.电流互感器的误差减少与二次负载阻抗关系是（A）A、二次阻抗增大、电流减少B、二次阻抗减少、电流增大C、一次电流增大D、铁芯质量有关21.电弧去游离方式有（C）A、利用气体进行纵横吹B、将长电弧变成短电弧C、复合和扩散D、迅速拉长电弧加快分离速度22.户内少油断路器对地绝缘是（B）绝缘A、变压器油B、固体绝缘C、油加固体绝缘D、框架23.高压断路器的额定开断电流是指断路器（C）A、开断正常运行的最大负荷电流B、开断最大断路电流C、在规定条件下能开断的最大短电流有效值D、额定电流的峰值24.断路器在跳闸回路串联一只合闸位置的中间继电器线圈，其目的是（B）A、限止跳闸回路电流B、监视合闸回路是否完好C、监视跳闸回路完好D、防止断路器误动作25.真空断路器适用于（D）A、频繁开断感性负载和荣性负载B、频繁开断变压器C、频繁开断高压电动机D、频繁操作荣性负载26.最大冲击短路电流一般在短路后（D）出现A、0.02SB、0.1SC、0.2SD、0.01S27.高压系统三相短路最大冲击短路电流是周期分量有效值（A）倍A、2.55B、1.84C、1.51D、1.0928.电气设备校验稳定是以（C）经过假定时产生的热量进行校验A、ICH )3(B、I（3）”C、I（3）∞D、Iz)3(Y29.电气设备的热稳定电流发热量I.2TT不少于（B）A、ICH （3）B、I∞（3）TJK2C、Iz（3）TJK2D、I（3）TJK230.电气设备校验稳定是以（A）校验A、k2dieB、k2dI”C、k3dieD、k2di∞31.定时限过电流保护的动作整定值是按线路（A）电流来整定的A、最大负荷B、额定负荷C、最大平均负荷D、末端短路32.速断保护动作电流的整定是按线路的（C）电流整定A、最大负荷B、额定负荷C、末端短路D、平均最大负荷33.变压器绕组匝层间发生故障时主要保护是（C）保护A、速断B、差动C、瓦斯D、过流34.线路有两段保护时，故障发生末端保护动作应该是（B）保护动作A、速断B、过流C、过负荷D、低电压35.零序电流保护的特点只是反映（D）故障A、相间短路B、三相短路C、两相短路D、单相短路36.在小电流接地系统中，发生单相接地故障时因（A）所以一般允许短时间运行A、不破坏系统电压的对称B、接地电流小不造成危害C、发生故障可以运行两小时D、有补偿措施37.6-10KV电气线路，当发生单相接地时系统正常运行，需要及时发出信号，便于值班员检查处理，为此装设（D）A、电流速断B、过流保护C、报警装置D、绝缘监视装置38.大电流接地系统变压器速断保护装置应采用（A）电流保护接线A、三相完全星形B、二相不完全星形C、二相电流差D、单相39.反时限过流保护装置的动作电流整定原则是（A），动作时间整定原则是（E）A、动作电流大于最大负荷电流B、动作电流大于额定电流C、动作电流等于计算电流D、采用阶梯原则≨JI=0.5SE、采用阶梯原则≨JI=0.7S40.由于生产工艺要求考虑人身安全，限制电动机自起动采用（D）保护装置A、速断B、过流保护C、纵差D、低电压41.低电压断路器脱扣器额定电流选择应满足大于等于（B）A、正常负荷电流B、最大负荷电流C、计算负荷电流D、过负荷电流42.低电压断路器作电动机短路保护时其动作电流整定应大于等于（D）电流A、正常负荷电流B、最大负荷电流C、过负荷电流D、起动电流43.熔断器与导线和电缆配合保护时，在短路条件下其熔体额定电流应（C）A、大于等线路的正常负荷电流B、大于等于线路的最大负荷电流C、小于等于线路的最大允许电流D、小于等于过负荷电流44.无功经济补偿当量是指（D）A、减少无功功率与降低有功损耗之比B、无功功率在电阻上的损耗与无功功率之比C、有功损耗降低量与无功功率消耗量之比D、减少有功损耗量与减少无功功率之比45.避雷器的保护性能好是指（B）46.下列设备在工作中属于工作接地是（A）A、避雷器B、电压互感器C、电动机D、变压器外壳47.当过电压超过一定值时，避雷器动作后应能迅速截断工频续流产生的电弧，工频续流指的是（D）A、雷电下通过的电流B、最大工作电流C、短路电流D、安装处短路电流48.大电流接地系统，接地电阻Rf d≦0.5Ω,其目的是（B）A、考虑人身安全B、考虑设备的绝缘不会损坏C、接地点电压低D、限制接触电压过高是一项仅反映电介质损耗率的参数，它与（B）49.tg∆A、绝缘几何尺寸有关B、绝缘几何尺寸、体积无关C、绝缘体积无关D、绝缘尺寸、体积无关50.交流耐压试验的主要目的在于（B）A、判断绝缘好、坏B、考虑绝缘耐电强度C、测量整体绝缘水平D、发现绝缘损坏程度51.工厂供电系统对第一类负荷供电的要求是（B）A、要有两个电源供电B、必须有两个独立电源供电C、必须要有一台备用发电机供电D、必须要有两台变压器供电52.某工厂一台10KV，500KW备用发电机组，该发电机的额定电压是（D）A、10KVB、9.5ＫＶＣ、１１ＫＶＤ、１０.５ＫＶ53.某35KV变电所，向较远的工厂供电，其变压器容量为1000KV A二次额定电压为（C）A、10KVB、9.5ＫＶＣ、１１ＫＶＤ、１０.５ＫＶ54.大容量大面积10KV供电系统其变压器中性点应（C）A、直接接地B、对地绝缘C、经消弧线圈接地D、经高电阻接地55.对于10KV电网，当接地电流大于（D）时，应采用补偿措施。

工厂供配电技术工厂供配电技术是指为工厂提供电力供应，并进行科学合理的配电管理的技术。

它是工厂正常运行的重要保障之一，影响着工厂的生产效率和安全性。

一、工厂供电技术的重要性及特点工厂作为一个大型生产单位，对电力的需求量通常比较大。

工厂的正常运行离不开稳定可靠的电力供应。

因此，工厂供备电技术对于工厂的正常生产起着重要的作用。

供电技术的特点主要有以下几个方面。

（一）稳定性要求高：工厂对电力的质量要求较高，电压的稳定性和波动范围均有一定的要求，以保证生产设备的正常运行。

（二）冗余备份：为了避免电力中断对生产造成影响，工厂通常采用冗余备份的供电系统，当主供电设备发生故障时，可以迅速切换到备用设备上。

（三）安全性要求高：工厂供电系统要具备防火、防爆、防雷击等安全性能，以确保生产现场的安全。

（四）节能环保：现代工厂供电技术还应注重节能环保，通过能源管理和优化供电结构，降低工厂的能耗和环境污染。

二、工厂供电技术的组成和原理工厂供电系统通常由三个主要部分组成：外部供电线路、供电变压器和内部配电系统。

（一）外部供电线路：是将电力从电网输送到工厂内部的线路。

这些线路可以是地下布置的电缆，也可以是架空线路。

外部供电线路要符合安全和规范要求，以确保可靠供电。

（二）供电变压器：负责将电网的高电压（例如110kV、35kV等）变换为适合工厂用电设备的电压（通常为10kV、0.4kV等）。

供电变压器的选择应根据工厂的用电负载和用电特点进行匹配。

（三）内部配电系统：将供电变压器输出的电能，经过切换设备、保护设备和配电设备，供给工厂各个用电设备。

内部配电系统可分为高压配电和低压配电两部分，其中高压配电主要保障重要生产设备的供电，低压配电则供应一般照明、空调等设备。

三、工厂供电技术的设计和运维工厂供配电系统的设计需要充分考虑工厂的用电需求和用电负载特点。

根据用电设备的种类和数量，合理规划供电线路和设备容量，确保供电系统的可靠性和安全性，避免因电力负荷过大或过小而导致设备故障和事故。

《工厂供配电技术》课程教学大纲(适用于电气自动化设备安装与维修专业，初中起点3年制中级工)一、课程性质与任务1、课程的性质：本课程是电气自动化专业必修的一门专业技术课，本课程还具有很强的实践性(hai ju you hen qiang de shi jian xing)和实用性。

2、课程的任务：通过学习本课程使学生掌握工矿企业供配电系统相关知识及其控制与保护的基本娌论，掌握其运行维护、安装检修及设计等方面的基本知识。

了解怎样安全可靠地获取电能和优质、经济地利用电能，并注意培养学生科学的思维方法和综合职业能力，以适应就业市场的需要。

一仝土a —二、参考学时每周个4学时，12个自然周，共48个学时。

三、课程目标1.知识目标1、了解供配电系统的有关名词和概念2、会进行供配电系统的负荷设计计算，高低压(di1 ya1)导线截面计算及线材的选取。

3、熟悉供配电系统过流、过压的保护知识，掌握相应的防护措施。

4、了解防雷和接地知识，并能设计和安装避雷针及接地装置。

5、具有供配电系统运行、维护、检修和试验能力。

6、能读懂和能绘制供配电系统的电气原娌图，对所需设备及电气元件有所了解。

7、培养学生不但紧踉科技进步而且勇于创新，培养学生具有良好的职业道德观念。

2.技能目标以供配电设备制造和运用行业企业的需求为逻辑起点，以学生职业能力培养和职业素质养成为主线，以工作过程为导向，以典型工作任务分析为依据，以真实工作任务为载体，以校企专家合作开发为纽带，以校内双师教师和企业兼职教师为主导，以与行业企业共建教学环境为条件，以行动导向组织教学。

按照职业岗位和职业能力培养的要求，将学生职业能力培养的基本规律与课程系统化、以及学生专业能力、方法能力和社会能力相结合，形成以工作过程为导向，以学生为中心、教师引导、教学做一体化的工学结合教学模式。

3.职业素养目标1.初步具备辨证思维和逻辑分析的能力；2.树立理论联系实际的科学观点，培养科学的工作作风，具有热爱科学，实事求是的学风和创新意识、创新精神；3.加强职业道德意识。

工厂变配电技术工厂变配电技术是指将供电系统的高压电能经变电设备进行降压后分配给工厂内各个电气设备的一种技术。

它是工业用电系统中非常重要的一环，其稳定性和可靠性直接影响到工厂的生产效率和安全性。

本文将详细讨论工厂变配电技术，并重点介绍其中的几个关键方面。

首先，工厂变配电系统需要具备一定的稳定性和可靠性。

工厂内的各个电气设备需要稳定的电能供应才能正常运行，一旦供电出现问题，就会影响到工厂的正常生产。

因此，变配电系统需要具备稳定的电压和频率输出，能够承受一定的负荷变化并保持稳定输出。

为了保证系统的可靠性，还需要采取相应的保护措施，如过流保护、过压保护、跳闸保护等，以防止设备损坏和事故发生。

其次，工厂变配电系统需要具备合理的电能分配能力。

工厂内的各个电气设备的用电量是不同的，有些设备需要较大的电能供应，而有些设备则需要较小的电能供应。

因此，变配电系统需要能够根据不同设备的需求合理分配电能，以确保每个设备都能正常运行。

为了实现这一点，可以采用不同的电压等级进行分配，通过变压器和开关设备进行调节，使得每个设备获得适合自己的电能供应。

同时，工厂变配电系统还需要具备一定的灵活性和可扩展性。

工厂的生产需求是不断变化的，设备的数量和用电量可能会发生变化。

因此，变配电系统需要能够适应这种变化，可以通过增加或减少变压器和开关设备来调节系统的电能分配能力。

此外，还可以通过智能化控制系统来实现对系统的远程监控和控制，以提高系统的灵活性和可扩展性。

最后，工厂变配电系统还需要具备高效节能的特点。

工业用电是一个非常庞大的系统，其中的能源消耗是非常巨大的。

为了减少能源的消耗和节约成本，变配电系统需要具备高效的能源利用技术。

可以采用高效的变压器和开关设备，以降低系统的能耗；可以采用能量回收技术，将系统中的余热或废热进行回收利用，提高能源利用效率。

此外，还可以采用智能能源管理系统，对系统进行实时监控和调节，以实现能源的合理分配和利用。

《工厂变配电技术》教案大纲课程编号：课程类别：考试课课时：110 开课学期：一．教案大纲说明<一）课程性质与目的本课程是我系电气技术、电气工程专业的专业基础课。

主要内容包括：工厂的电力负荷和无功补偿，短路电流极其计算，工厂电力线路，工厂变配电所极其一次系统，电力变压器，工厂供电系统的保护，电气安全、防雷与接地，工厂的电气照明，电气绝缘预防性实验，以及实验技能等。

<二）课程的基本要求本课程的任务主要是讲述中小型工厂内部的电能供应和分配问题，并讲述电气照明，使学生初步掌握中小型工厂供电系统和电气照明运行维护及基本计算所需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。

<三）本课程的重点<1）加强能力的培养，特别是培养学生基础计算的能力、分析问题的能力和实验动手能力。

<2）加强理论联系实际的教案。

<四）本课程与其他相关课程的关系<1）前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。

<2）后续课程“电力电子技术”、“自动控制技术”、“PLC技术”等课程打下专业基础。

二．课时分配<一）理论课时分配<二）实验课时分配三．课程内容及要求第一章概述教案目标：1．明确工厂供配电的意义、要求及本课程的任务。

2．了解典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基础知识。

3.掌握电力系统的电压和电能质量问题。

4.了解电力系统的中性点运行方式及低压配电系统的接地形式。

教案重点：电力系统的电压和电能质量问题；对供电系统的认识及各个部分的作用；电压等级的分类和设备额定值得概念；电力系统中性点的运行方式。

教案内容：1．工厂供电的意义及要求2．工厂供电系统的有关知识3．电力系统的电压4．电力系统的中性点运行方式5. 工厂供电设计的一般知识第二章工厂的电力负荷和无功补偿教案目标：1．熟悉工厂电力负荷的分级及有关概念。
