避雷器选型

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除，其Uc仍可按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取：10s及以内切除故障二；「三2h及以上切除故障3〜10kV 1.0〜1.1U L, 35〜66kV Uc》U L至于10s〜2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

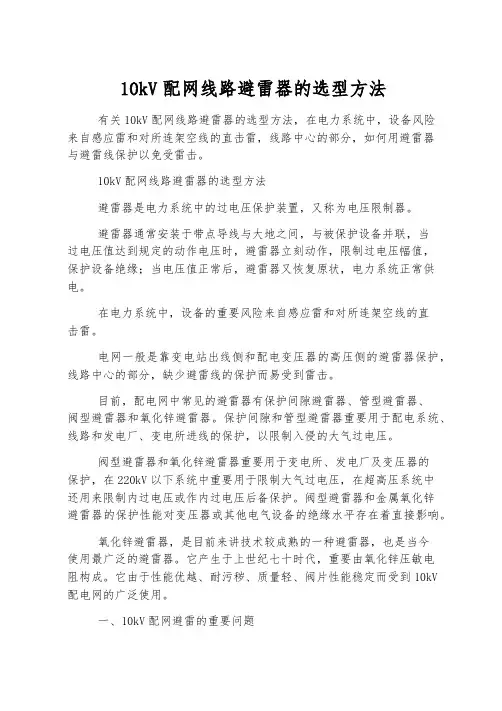

10kV配网线路避雷器的选型方法有关10kV配网线路避雷器的选型方法，在电力系统中，设备风险来自感应雷和对所连架空线的直击雷，线路中心的部分，如何用避雷器与避雷线保护以免受雷击。

10kV配网线路避雷器的选型方法避雷器是电力系统中的过电压保护装置，又称为电压限制器。

避雷器通常安装于带点导线与大地之间，与被保护设备并联，当过电压值达到规定的动作电压时，避雷器立刻动作，限制过电压幅值，保护设备绝缘；当电压值正常后，避雷器又恢复原状，电力系统正常供电。

在电力系统中，设备的重要风险来自感应雷和对所连架空线的直击雷。

电网一般是靠变电站出线侧和配电变压器的高压侧的避雷器保护，线路中心的部分，缺少避雷线的保护而易受到雷击。

目前，配电网中常见的避雷器有保护间隙避雷器、管型避雷器、阀型避雷器和氧化锌避雷器。

保护间隙和管型避雷器重要用于配电系统、线路和发电厂、变电所进线的保护，以限制入侵的大气过电压。

阀型避雷器和氧化锌避雷器重要用于变电所、发电厂及变压器的保护，在220kV以下系统中重要用于限制大气过电压，在超高压系统中还用来限制内过电压或作内过电压后备保护。

阀型避雷器和金属氧化锌避雷器的保护性能对变压器或其他电气设备的绝缘水平存在着直接影响。

氧化锌避雷器，是目前来讲技术较成熟的一种避雷器，也是当今使用最广泛的避雷器。

它产生于上世纪七十时代，重要由氧化锌压敏电阻构成。

它由于性能优越、耐污秽、质量轻、阀片性能稳定而受到10kV 配电网的广泛使用。

一、10kV配网避雷的重要问题10KV配电网是电力网中电力线路结构最多而杂、使用环境也最多而杂的一个环节。

对于数目浩繁的配电变压器和电缆线路等，都可能会受到雷电攻击，都需要装设避雷器作为防雷保护。

因此，10KV配电网中避雷器发生故障的概率也较大。

目前，10KV配电网中常用到的避雷器为氧化锌避雷器，这种避雷器运行时间长后，简单发生绝缘老化的问题，常常表现为泄漏电流随加压时间延长而渐渐增大，严重时将会在运行中导致绝缘损坏，使设备失去保护，造成停电事故。

将线路避雷器安装在电力线路中可以预防瞬态雷电冲击造成绝缘子闪络现象。

线路避雷器和线路绝缘子在电路中呈并联关系,如果线路被雷电击中,线路避雷器就能够有效地避免雷电直击或绕击输电线路造成的系统故障。

一般国内外的主要输电方式是采用架空输电线路,在线路地势高、路线长、范围大等原因的影响下,其被雷电击中的次数非常频繁,这也是目前世界输电线路不可避免的自然环境危害。

安装线路避雷器的目的在于减少线路雷击跳闸次数,以增加电力系统的安全性。

虽然线路避雷器的安装会增加电力线路的建造成本,然而其能够大大提高线路的运行稳定性,减少线路维护成本。

从目前线路避雷器的使用情况来看,这一设备并没有得到大范围的推广使用。

该文将对线路避雷器的结构类型、安装选择和未来发展趋势进行简要描述。

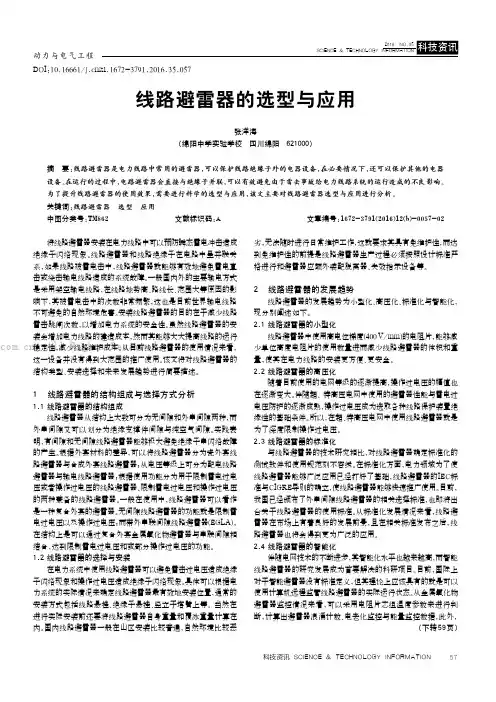

1 线路避雷器的结构组成与选择方式分析1.1 线路避雷器的结构组成线路避雷器从结构上大致可分为无间隙和外串间隙两种,而外串间隙又可以划分为绝缘支撑件间隙与纯空气间隙。

实践表明,有间隙和无间隙线路避雷器能够极大避免绝缘子串闪络故障的产生。

根据外套材料的差异,可以将线路避雷器分为瓷外套线路避雷器与合成外套线路避雷器;从电压等级上可分为配电线路避雷器与输电线路避雷器;根据使用功能分为用于限制雷电过电压或者操作过电压的线路避雷器、限制雷电过电压和操作过电压的两种兼备的线路避雷器。

一般在使用中,线路避雷器可以看作是一种复合外套的避雷器。

无间隙线路避雷器的功能就是限制雷电过电压以及操作过电压;而带外串联间隙线路避雷器(EGLA),在结构上是可以通过复合外套金属氧化物避雷器与串联间隙相结合,达到限制雷电过电压和或部分操作过电压的功能。

1.2 线路避雷器的选择与安装在电力系统中使用线路避雷器可以避免雷击过电压造成绝缘子闪络现象和操作过电压造成绝缘子闪络现象。

具体可以根据电力系统的实际情况来确定线路避雷器最有效地安装位置,通常的安装方式包括线路悬挂、绝缘子悬挂、竖立于塔臂上等。

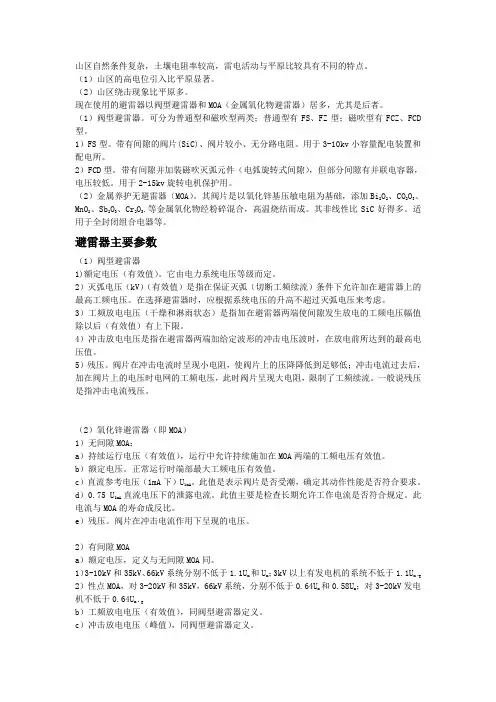

山区自然条件复杂，土壤电阻率较高，雷电活动与平原比较具有不同的特点。

（1）山区的高电位引入比平原显著。

（2）山区绕击现象比平原多。

现在使用的避雷器以阀型避雷器和MOA（金属氧化物避雷器）居多，尤其是后者。

（1）阀型避雷器。

可分为普通型和磁吹型两类；普通型有FS、FZ型；磁吹型有FCZ、FCD 型。

1）FS型。

带有间隙的阀片(SiC)、阀片较小、无分路电阻。

用于3-10kv小容量配电装置和配电所。

2）FCD型。

带有间隙并加装磁吹灭弧元件（电弧旋转式间隙），但部分间隙有并联电容器，电压较低。

用于2-15kv旋转电机保护用。

（2）金属养护无避雷器（MOA）。

其阀片是以氧化锌基压敏电阻为基础，添加Bi2O2、CO2O3、MnO2、Sb2O3、Cr2O3.等金属氧化物经粉碎混合，高温烧结而成。

其非线性比SiC好得多。

适用于全封闭组合电器等。

避雷器主要参数（1）阀型避雷器1)额定电压（有效值）。

它由电力系统电压等级而定。

2）灭弧电压（kV）（有效值）是指在保证灭弧（切断工频续流）条件下允许加在避雷器上的最高工频电压。

在选择避雷器时，应根据系统电压的升高不超过灭弧电压来考虑。

3）工频放电电压（干燥和淋雨状态）是指加在避雷器两端使间隙发生放电的工频电压幅值除以后（有效值）有上下限。

4）冲击放电电压是指在避雷器两端加给定波形的冲击电压波时，在放电前所达到的最高电压值。

5）残压。

阀片在冲击电流时呈现小电阻，使阀片上的压降降低到足够低；冲击电流过去后，加在阀片上的电压时电网的工频电压，此时阀片呈现大电阻，限制了工频续流。

一般说残压是指冲击电流残压。

（2）氧化锌避雷器（即MOA）1）无间隙MOA：a）持续运行电压（有效值），运行中允许持续施加在MOA两端的工频电压有效值。

b）额定电压。

正常运行时端部最大工频电压有效值。

c）直流参考电压（1mA下）U1mA。

此值是表示阀片是否受潮，确定其动作性能是否符合要求。

d）0.75 U1mA直流电压下的泄露电流。

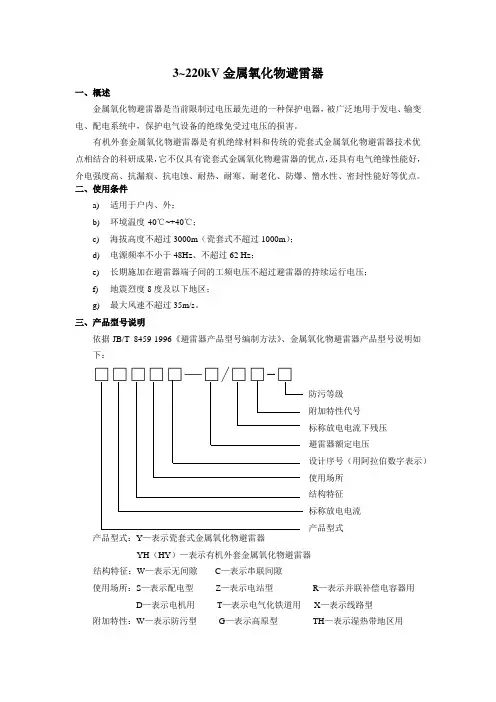

3~220kV金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、使用条件a)适用于户内、外；b)环境温度-40℃~+40℃；c)海拔高度不超过3000m（瓷套式不超过1000m）；d)电源频率不小于48Hz、不超过62 Hz；e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；f)地震烈度8度及以下地区；g)最大风速不超过35m/s。

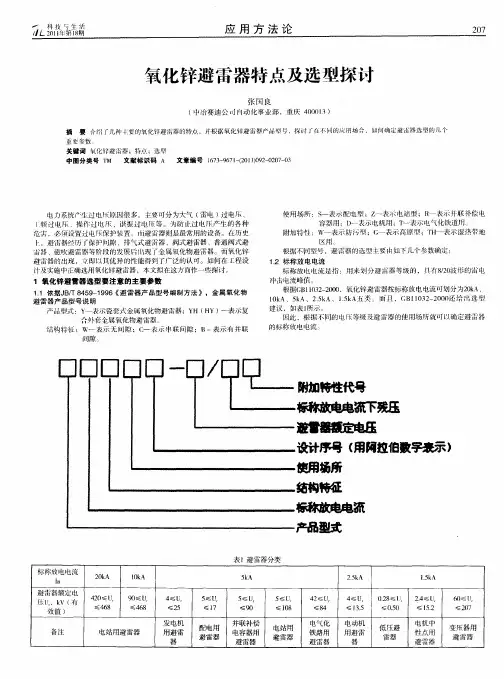

三、产品型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙C—表示串联间隙使用场所：S—表示配电型Z—表示电站型R—表示并联补偿电容器用D—表示电机用T—表示电气化铁道用X—表示线路型附加特性：W—表示防污型G—表示高原型TH—表示湿热带地区用DL—表示电缆型避雷器（优点：产品采用全密封结构，缩小相间距离，爬电距离大。

）防污等级：3－表示Ⅲ级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

五、金属氧化物避雷器用途及主要参数1．配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。

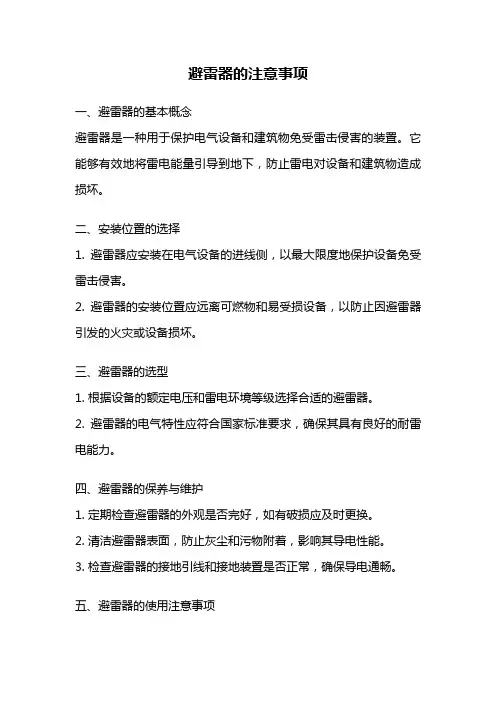

避雷器的注意事项一、避雷器的基本概念避雷器是一种用于保护电气设备和建筑物免受雷击侵害的装置。

它能够有效地将雷电能量引导到地下，防止雷电对设备和建筑物造成损坏。

二、安装位置的选择1. 避雷器应安装在电气设备的进线侧，以最大限度地保护设备免受雷击侵害。

2. 避雷器的安装位置应远离可燃物和易受损设备，以防止因避雷器引发的火灾或设备损坏。

三、避雷器的选型1. 根据设备的额定电压和雷电环境等级选择合适的避雷器。

2. 避雷器的电气特性应符合国家标准要求，确保其具有良好的耐雷电能力。

四、避雷器的保养与维护1. 定期检查避雷器的外观是否完好，如有破损应及时更换。

2. 清洁避雷器表面，防止灰尘和污物附着，影响其导电性能。

3. 检查避雷器的接地引线和接地装置是否正常，确保导电通畅。

五、避雷器的使用注意事项1. 避雷器在正常工作时会产生高温，不得在其周围堆放易燃物品，以免引发火灾。

2. 避雷器应与其他电气设备保持一定的安全距离，避免相互干扰或产生电磁辐射。

3. 避雷器不得拆卸或改装，以免影响其正常工作和安全性能。

六、避雷器的故障处理1. 当发现避雷器存在故障或异常时，应及时停止使用，并由专业人员进行检修或更换。

2. 避雷器的故障处理应符合相关的技术规范和操作规程，确保安全有效地修复故障。

七、避雷器的替换周期1. 根据避雷器的使用年限和环境条件，制定合理的避雷器替换计划。

2. 避雷器在使用一段时间后，其耐雷电能力会逐渐下降，因此需要定期更换以保证其有效性。

八、避雷器的市场监督1. 购买避雷器时应选择正规渠道和有资质的厂家，避免购买假冒伪劣产品。

2. 避雷器的生产、销售和使用应符合相关的国家标准和法律法规，确保产品质量和安全性。

九、避雷器的应用范围避雷器广泛应用于电力系统、通信系统、石油化工、交通运输、建筑物及其他重要设施，用于保护设备和人员免受雷击侵害。

总结：避雷器是保护电气设备和建筑物免受雷击侵害的重要装置，正确安装、选型和使用避雷器，定期检查和维护，能够有效地提高设备的抗雷击能力，保障设备和人员的安全。

避雷器参数选择参考
1.避雷器选型总体原则
避雷器选型的一般参照如下：
1.1.根据被保护对象来选择避雷器类型。

1.2.估算流过避雷器的雷电放电电流的幅值，依此选择避雷器的标
称放电电流。

1.3.按系统中长期作用于避雷器上的最高电压来确定避雷器的持
续运行电压。

1.4.按照被保护设备额定雷电冲击耐受电压值和操作冲击耐受电
压值，依据绝缘配合系数的要求，考虑绝缘裕度，从而确定避雷器的雷电冲击保护水平及操作冲击保护水平。

2.避雷器的额定电压：施加在避雷器端子间最大允许工频电压的有
效值，按照此电压所设计的避雷器，能够在所规定的动作负载试验中确定的暂时过电压下正常地工作。

2.1IEC标准规定，避雷器在注入标准规定的能量后，必须能耐
受相当于额定电压数值的暂时过电压至少10s。

2.2避雷器额定电压选择：
避雷器额定电压可按(下)式选择U r≥kU t (1)
式中：Ur：避雷器额定电压，kV；
K:切除短路故障时间系数，10s 及以内切除故障k=1.0，10s
以上切除故障k=1.3；
Ut:暂时过电压，kV。

3.避雷器的标称放电电流的选取
避雷器的标称放电电流分lkA、1．5kA、2．5kA、5kA、10kA和20kA 共6个等级。

在确定避雷器的额定电压之后，参照《交流电力系统金属氧化物避雷器使用导则》中的避雷器分类表，可查出相对应的避雷器标称放电电流等级。

一般保护110kV一220kV设备用避雷器选10kA；保护35kV 以下设备用避雷器选5kA；变压器中性点用避雷器选1.5kA。

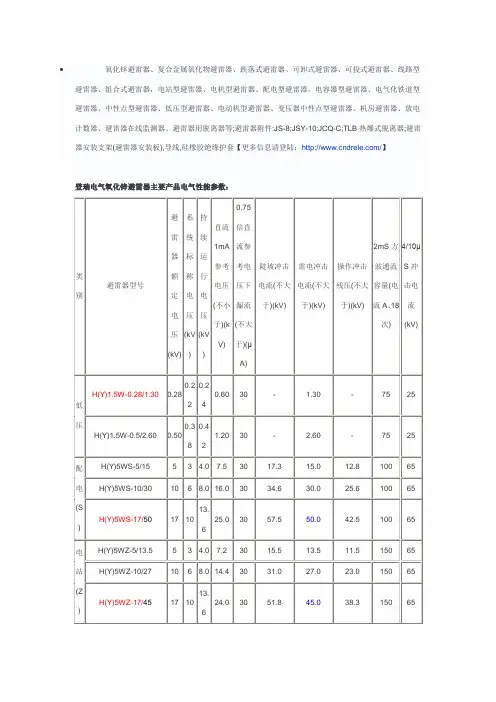

HY5WS-17/50避雷器学习及选型资料品牌厂商：民赛电气网址：——文档目录——1、避雷器概述2、避雷器简介3、避雷器型号说明4、避雷器型号参数表5、装箱清单&产品包装6、产品检测报告7、每个部件详细尺寸明细一、概述HY5WS-17/50金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、简介金属氧化避雷器是国际上90年代的高科技产品。

采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的陡坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。

特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。

从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。

氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。

HY5WS-17/50复合外套金属氧化锌避雷器是国际90年代的高科技产品。

采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。

是瓷套避雷器的更新换代产品。

三、型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙 C—表示串联间隙使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用四、避雷器型号及参数表电站型无间隙金属氧化物避雷器五、（一）装箱清单五、（二）外箱包装六、HY5WS-17/50检测报告。

避雷器的选择与安装雷鸣闪电，是常见的自然现象.由于社会经济的发展，一方面高楼林立，且越来越高，使地面与雷云之间的距离缩短；另方面，工厂、汽车等排出的废气越来越多，污染了空气，使空气中的微粒增加，既利于雷云的形成，也利于雷电流的传导.所以，多雷的珠江三角洲,雷越来越多、越来越强、越来越低，给人们的生产和生活带来极大的威胁。

每年因雷击造成的建筑物或设备的损坏越来越严重.不少单位、家庭都遭受雷电的威胁和侵袭，使人们逐步意识到防雷的重要性。

雷电灾害分直击雷和感应雷两种，建筑物上安装符合要求的避雷针（带），能比较有效地防止直击雷的侵害。

感应雷害是避雷针（带）所不能防御的.感应雷侵害的范围广，它不管建筑物的高矮，只要有电源线或讯号线引入的地方，数公里以外产生雷电,都有可能受到感应，使设备遭受损坏。

在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器.氧化锌阀片在正常运行电压下，阀片的电阻很高,仅可通过微安级的泄漏电流。

但在强大的雷电流通过时,却呈现很低的电阻，使其迅速泄入大地，实现限压分流的目的.阀片上的残压几乎不随通过电流的大小而变化，时常维持在小于被保护电器的冲击试验电压,使设备的绝缘得到保护,雷电流过后又恢复到原绝缘状态。

氧化锌避雷器具有优异的非线性伏安特性，残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。

其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。

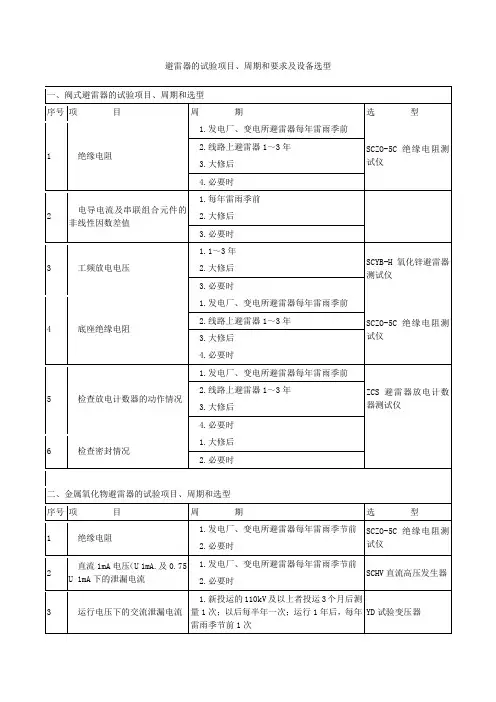

对于低压配电网的保护也很适合,是低压配电网的主要保护措施.在避雷器使用前，都应该对其有关技术参数进行测量，以确保避雷器安装质量.1绝缘电阻的测量对35kV及以下氧化锌避雷器用2500V兆欧表摇测，每节的绝缘电阻应不低于1000MΩ。

进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。

如日本明电舍规定：对ZSE－C2Z型294kV氧化锌避雷器应使用1000V 兆欧表,绝缘电阻不低于2000MΩ。

架空输电线路中避雷器的选型简介架空输电线路中的避雷器是非常重要的保护设备，它们的选型对线路的安全运行起着至关重要的作用。

本文就架空输电线路中避雷器的选型进行探讨。

选型因素在选择适合的避雷器时，考虑以下因素是非常重要的：1. 预期工作电压：避雷器的额定电压必须与预期工作电压相匹配，以保证其有效工作。

2. 耐受电压等级：避雷器必须具备足够的耐受电压等级，以应对可能的过电压冲击。

3. 电流耐受能力：避雷器应具备足够的电流耐受能力，以保护线路免受过大的电流损害。

4. 温度适应性：避雷器应能适应所处环境的温度变化，确保其正常运行。

5. 安装便利性：选型时要考虑避雷器的尺寸、重量以及安装方式，以保证安装的便利性和可行性。

选型方法在进行避雷器选型时，可以采用以下方法：1. 参考标准和规范：参考相关电力行业标准和规范，了解避雷器的要求和性能指标。

2. 厂商建议：咨询避雷器生产厂商，了解其产品的性能和适用范围，并根据实际需求进行选择。

3. 经验法则：基于过往经验和实际案例，按照特定的规则和经验法则进行选型。

选型案例以下是一个选型案例，供参考：情境：架空输电线路的预期工作电压为110kV，需要选择合适的避雷器。

架空输电线路的预期工作电压为110kV，需要选择合适的避雷器。

根据参考标准，该线路对避雷器的额定电压要求至少为110kV，耐受电压等级要求为≥150kV。

我们咨询了两家厂商，厂商A的110kV避雷器额定电压为110kV，耐受电压等级为150kV，电流耐受能力为10kA，适应温度范围为-40℃~+80℃；厂商B的110kV避雷器额定电压为110kV，耐受电压等级为200kV，电流耐受能力为20kA，适应温度范围为-30℃~+70℃。

根据以上信息，我们可以初步判断厂商A的避雷器符合需求。

然而，还需要进一步考虑安装便利性和价格等因素，最终做出综合选择。

结论避雷器的选型对架空输电线路的安全运行至关重要。

选型时应考虑预期工作电压、耐受电压等级、电流耐受能力、温度适应性和安装便利性等因素。

氧化锌避雷器的简明选型第一步、电压等级。

国内型：依据系统标称电压和中性点接地方式确定。

出口型：每3kV一个电压等级，按设备绝缘配合要求选用。

第二步、结构特征。

无间隙型：常规使用，各种用途下均有对应的无间隙型号产品。

有间隙型：仅使用在需要加强保护的地方。

（例如线路保护）第三步、保护对象。

S型、Z型用于常规电器。

性能上Z型好，标称电流大的好。

D型保护电机。

标称电流5的是发电机专用，性能比2.5的高很多。

R型保护电容，依据电容器功率和接法换算通流容量进行选配。

中性点型分电机和变压器两种，都根据中性点接地方式选配。

其它型号中，X、T型为常规结构，仅需特殊设计参数和接线方式；F、L型不是常规结构，不能用常规结构避雷器替代。

第四步、使用场所。

常规避雷器都是户内外通用的，伞型设计符合规范的产品，应该都可以满足Ⅲ级和Ⅲ级以下防污。

污秽等级超过Ⅲ级，需要使用防污型产品并测算爬距。

海拔超过2000m，需要计算加强绝缘比例，使用高原型产品。

其它选型事项。

※磁吹阀式碳化硅避雷器（FCD）与无间隙氧化锌避雷器性能差不多，比有间隙氧化锌避雷器差一些。

其它F型避雷器（FZ、FS等）性能明显差很多。

※瓷套避雷器优缺点。

优点：耐用，无重大事故理论上可以使用50年。

缺点：庞大笨重不利安装，搬运时易破碎、使用时易爆炸伤人和设备。

※硅橡胶避雷器优缺点。

优点：绝缘性高，散热好，利于小型化、成套化电器使用。

缺点：外套存在寿命问题，使用达到一定年限后橡胶老化。

氧化锌避雷器采购中困扰最多的几个问题避雷器是整个电力系统绝缘配合的基础设备。

直白的说：设计单位须依据避雷器性能，确定系统所有高压电器设备的耐压能力。

所以其性能选择具有重大意义。

下面对氧化锌避雷器选购中出现困扰最多的几个结构、型号和参数问题做简单说明。

一、YH还是HY的问题。

首先要知道，Y和H是什么意思。

Y表示“金属氧化物”，即我们通常所说的氧化锌避雷器；H表示“复合外套”，即我们通常所说的硅橡胶避雷器。

氧化锌避雷器的选型从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可*运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。

1以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/Un(Um是系统最高电压)。

电气设备的绝缘应能在Un下长期运行。

220kV及以下系统的K为1.15，330kV 及以下系统的K=1.1。

避雷器设计的初期也遵守上述原则。

氧化锌避雷器之前是SiC避雷器。

10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1.1倍;35kVSiC避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。

对应以上的倍数分别有110%避雷器、100%避雷器和80%避雷器。

我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。

早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR-7.6/26、Y5WR-12.7/45、Y5WR-41/130。

而最大长期工频工作电压为系统最高相电压，如Y5WR-12.7/45为：2保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。

在110kV及以上的中性点接地系统中是可以按上述方法选择的。

②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。

高压避雷器的介绍及选型注意事项高压避雷器的介绍：氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型选型中应遵循以下原则：1.当检测体为金属材料时，应选用高频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测灵敏。

对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。

2.当检测体为非金属材料时，如；木材、纸张、塑料、玻璃和水等，应选用电容型接近开关。

3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型接近开关。

4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉的磁性接近开关或霍尔式接近开关。

正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线(电源)侧刀闸，再合线路(负荷)侧刀闸，最后合断路器。
