避雷器参数讲解(图文)民熔

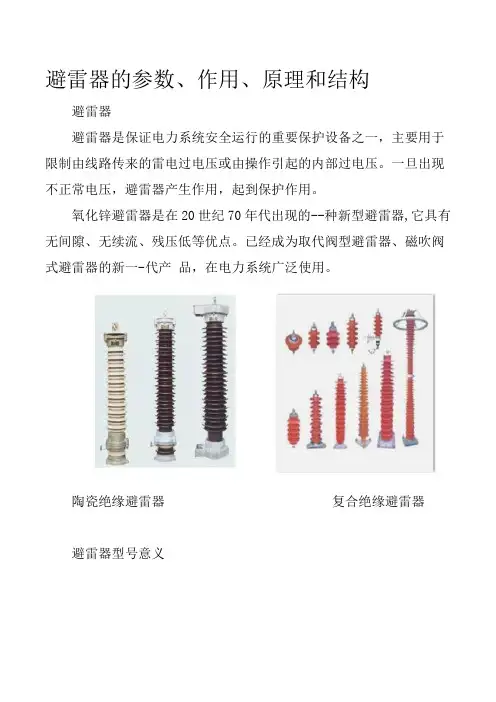

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型应与被保护的电气设备正确匹配，即避雷器动作后的残余电压低于被保护设备通过相同电流时所能承受的电压。

避雷器的灭弧电压应与安装地点的最高工频电压正确配合，使避雷器在系统发生相间接地故障时也能可靠运行为防止避雷器爆炸，采用工频连续电流灭弧。

当过电压超过一定值时，避雷器将放电并使导线变直通过电阻来限制过电压。

过电压过电压的定义、分类及危害（1）什么是过电压？电力系统正常运行时，电气设备的绝缘低于电网的额定电压。

由于雷击、运行、故障或参数配合不当等原因，电力系统某些部位的电压可能会升高，有时会大大超过正常状态下的电压值。

这种电压上升称为过电压。

过电压过电压的类型和危害（2）过电压分为内部过电压和大气过电压。

内部过电压：由于操作（合闸、合闸）、事故（接地、短路、断开等）或其他原因，使电力系统状态发生突然变化，可能对系统造成危险过电压的过渡过程。

这些过电压是由系统中电磁能量的振荡和积累引起的，称为内部过电压。

内部过电压可分为工频过电压、操作过电压和谐振过电压。

大气过电压：是由于雷暴季节雷暴云在空气中带电引起的。

雷暴及其附近的地面感应带电体和地面上的一些导电电荷相结合产生不均匀电荷。

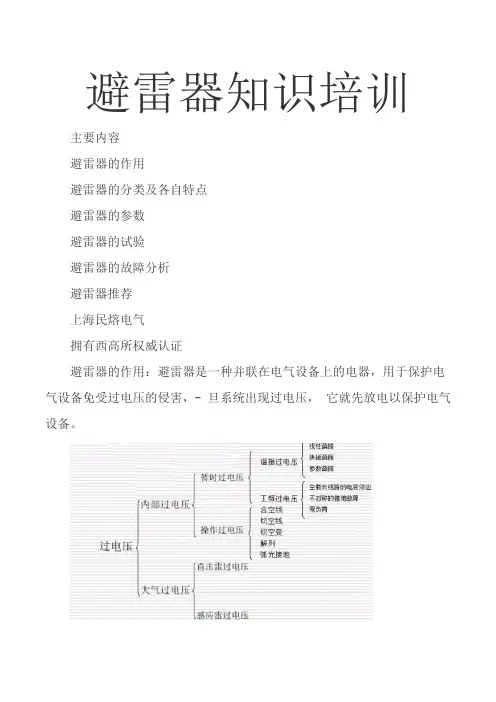

避雷器知识培训主要内容避雷器的作用避雷器的分类及各自特点避雷器的参数避雷器的试验避雷器的故障分析避雷器推荐上海民熔电气拥有西高所权威认证避雷器的作用：避雷器是一种并联在电气设备上的电器，用于保护电气设备免受过电压的侵害，- 旦系统出现过电压，它就先放电以保护电气设备。

避雷器的分类及各自特点1. 保护间隙2.管式避雷器3. 阀式避雷器:普通阀式避雷器、磁吹式避雷器4.MOA(金属氧化物避雷器)保护间隙和管式避雷器保护间隙是最基本最简单的过电压保护设备，在过电压下保护间隙被击穿后可能有工频短路电流流过。

一般难以使相间短路电弧熄灭。

管式避雷器实质上是一个具有较高灭弧能力的保护间隙，火花间隙装在产气管内，利用产气灭弧。

它会产生高幅值截波，造成对变压器的损坏，三-般做阀型避雷器的配合保护。

阀式避雷器①普通型普通阀式避雷器可分为FS型和FZ型：FS型阀板间隙较小，无分流电阻。

适用于3~10kV小容量配电系统。

带分流电阻的FZ型间隙，阀片较大。

适用于3~220kV大容量配电系统。

②磁吹扫避雷器分为FCZ型和FCD型：FCZ型间隙加磁吹灭弧元件，具有较高的电气和电压。

110kV~330kV变电站。

FCD型间隙采用灭磁灭弧元件，但部分间隙有并联电容器，电压较低。

用于2~15kV旋转电机保护。

阀板由碳化硅和粘结剂烧结而成。

它具有减小残余电压的作用，并具有减小残余电压的作用。

但由于其多孔性，易受水分和变质作用的影响。

避雷器参数1在连续运行电压下，允许在避雷器端子间永久施加工频电压的有效值。

2避雷器端子间额定电压施加的最大允许工频电压的有效值。

按此电压设计的避雷器能在规定动作负荷试验确定的临时过电压下正常运行。

它是反映避雷器运行特性的重要参数，但并不等于系统的标称电压三。

额定频率避雷器设计中使用的电力系统频率。

4直流1mA参考电压：测量整个避雷器（或原避雷器）在直流1mA参考电流下的直流参考电压值（UIMA），不应小于规定值。

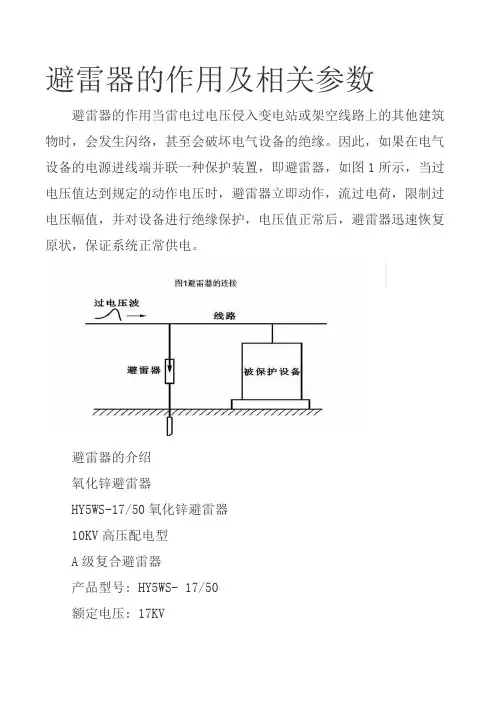

避雷器的作用及相关参数避雷器的作用当雷电过电压侵入变电站或架空线路上的其他建筑物时，会发生闪络，甚至会破坏电气设备的绝缘。

因此，如果在电气设备的电源进线端并联一种保护装置，即避雷器，如图1所示，当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，并对设备进行绝缘保护，电压值正常后，避雷器迅速恢复原状，保证系统正常供电。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的保护功能基于以下前提：1。

电压-秒特性与被保护绝缘的伏秒特性具有良好的协调性。

残余电压应低于被保护绝缘的冲击电强度。

被保护的绝缘必须在避雷器的保护距离内1正常运行时不放电，过电压时正常工作2放电后，必须具有自恢复功能。

避雷器的相关参数为连续工作电压：允许长期工作电压。

应等于或大于系统的最高相电压。

额定电压（kV）：即最大允许短时工频电压（灭弧电压）。

避雷器在该工频电压下能放电灭弧，但在该电压下不能长时间运行。

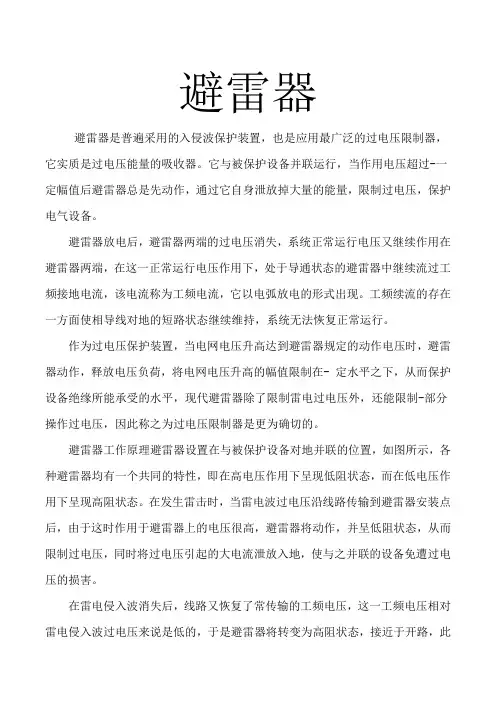

避雷器避雷器是普遍采用的入侵波保护装置，也是应用最广泛的过电压限制器，它实质是过电压能量的吸收器。

它与被保护设备并联运行，当作用电压超过-一定幅值后避雷器总是先动作，通过它自身泄放掉大量的能量，限制过电压，保护电气设备。

避雷器放电后，避雷器两端的过电压消失，系统正常运行电压又继续作用在避雷器两端，在这一正常运行电压作用下，处于导通状态的避雷器中继续流过工频接地电流，该电流称为工频电流，它以电弧放电的形式出现。

工频续流的存在一方面使相导线对地的短路状态继续维持，系统无法恢复正常运行。

作为过电压保护装置，当电网电压升高达到避雷器规定的动作电压时，避雷器动作，释放电压负荷，将电网电压升高的幅值限制在- 定水平之下，从而保护设备绝缘所能承受的水平，现代避雷器除了限制雷电过电压外，还能限制-部分操作过电压，因此称之为过电压限制器是更为确切的。

避雷器工作原理避雷器设置在与被保护设备对地并联的位置，如图所示，各种避雷器均有一个共同的特性，即在高电压作用下呈现低阻状态，而在低电压作用下呈现高阻状态。

在发生雷击时，当雷电波过电压沿线路传输到避雷器安装点后，由于这时作用于避雷器上的电压很高，避雷器将动作，并呈低阻状态，从而限制过电压，同时将过电压引起的大电流泄放入地，使与之并联的设备免遭过电压的损害。

在雷电侵入波消失后，线路又恢复了常传输的工频电压，这一工频电压相对雷电侵入波过电压来说是低的，于是避雷器将转变为高阻状态，接近于开路，此时避雷器的存在将不会对线路上正常工频电压的传输产生响应。

保护间隙结构及工作原理保护间隙：由两个电极组成。

当雷波浸入时，间隙首先击穿，工作母线接地，从而避免被保护设备上的电压升高，从而保护设备。

过电压消失后，间隙中仍存在工频连续电流。

由于间隙灭弧能力差，经常不能自动灭弧，导致断路器跳闸，这是保护间隙的主要缺陷。

因此，该间隙可用于自动重合闸。

保护间隙结构及工作原理结构及工作原理：常用的角形保护间隙如下图所示。

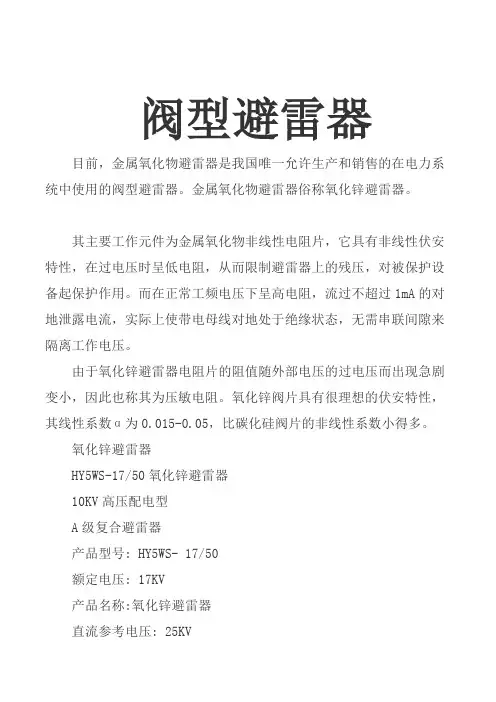

阀型避雷器目前，金属氧化物避雷器是我国唯一允许生产和销售的在电力系统中使用的阀型避雷器。

金属氧化物避雷器俗称氧化锌避雷器。

其主要工作元件为金属氧化物非线性电阻片，它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器上的残压，对被保护设备起保护作用。

而在正常工频电压下呈高电阻，流过不超过1mA的对地泄露电流，实际上使带电母线对地处于绝缘状态，无需串联间隙来隔离工作电压。

由于氧化锌避雷器电阻片的阻值随外部电压的过电压而出现急剧变小，因此也称其为压敏电阻。

氧化锌阀片具有很理想的伏安特性，其线性系数α为0.015-0.05，比碳化硅阀片的非线性系数小得多。

氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

避雷器的维护与检修，考电工的都在看，民熔体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1金属氧化物避雷器的工作原理正常运行时，氧化锌避雷器工作在正常工频电压下，避雷器的氧化锌电阻片具有极高阻值，呈绝缘状态；当出现雷电过电压或内部过电压时，电压超过启动值后，阀片呈现低阻状态，泄放电流，避雷器两端维持较低的残压，以保护电气设备不受过电压损坏。

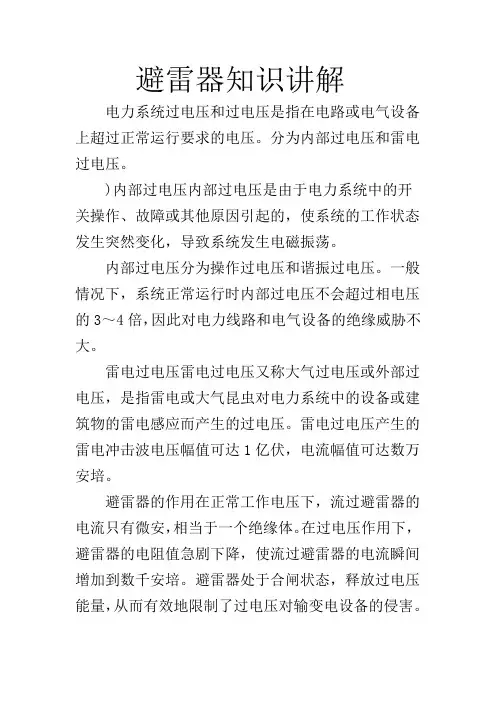

避雷器知识讲解电力系统过电压和过电压是指在电路或电气设备上超过正常运行要求的电压。

分为内部过电压和雷电过电压。

)内部过电压内部过电压是由于电力系统中的开关操作、故障或其他原因引起的，使系统的工作状态发生突然变化，导致系统发生电磁振荡。

内部过电压分为操作过电压和谐振过电压。

一般情况下，系统正常运行时内部过电压不会超过相电压的3～4倍，因此对电力线路和电气设备的绝缘威胁不大。

雷电过电压雷电过电压又称大气过电压或外部过电压，是指雷电或大气昆虫对电力系统中的设备或建筑物的雷电感应而产生的过电压。

雷电过电压产生的雷电冲击波电压幅值可达1亿伏，电流幅值可达数万安培。

避雷器的作用在正常工作电压下，流过避雷器的电流只有微安，相当于一个绝缘体。

在过电压作用下，避雷器的电阻值急剧下降，使流过避雷器的电流瞬间增加到数千安培。

避雷器处于合闸状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

氧化锌避雷器具有结构简单、成本低、性能稳定等优点。

在雷电过电压作用下，没有工频连续电流，即通过避雷器的能量可直接放置在SF6组合电器或充油设备中，无串联间隙浪涌电流耐受特性是指避雷器承受雷电和开关波电流的能力，它包括以下三个部分：1。

额定冲击电流耐受特性：8/20μs电流波，电流幅值为避雷器的标称放电电流，相当于承受雷电过电压的能力。

长时间冲击电流耐受特性：将带电的长线模型放电至避雷器，形成2000～3200μs的方波电流，该特性相当于承受最严重的操作过电压的能力。

三。

高冲击电流耐受特性：4/10μs冲击电流，电流幅值为65ka或40ka，相当于承受大的短波雷电电流的能力避雷器均压环110kV等级上一般使用均压环,他的目的主要是改变瓷式绝缘子片间的电压分布近导线侧的绝缘子电压降低,从而达到起始电晕电压之下，不至于发生电晕2.避雷器操作注意事项，雷雨时严禁人员靠近避雷装置，防止雷击放电对人产生危险的跨步电压，防止避雷针产生高压反击人，防止缺陷雷雨天气爆炸的避雷器。

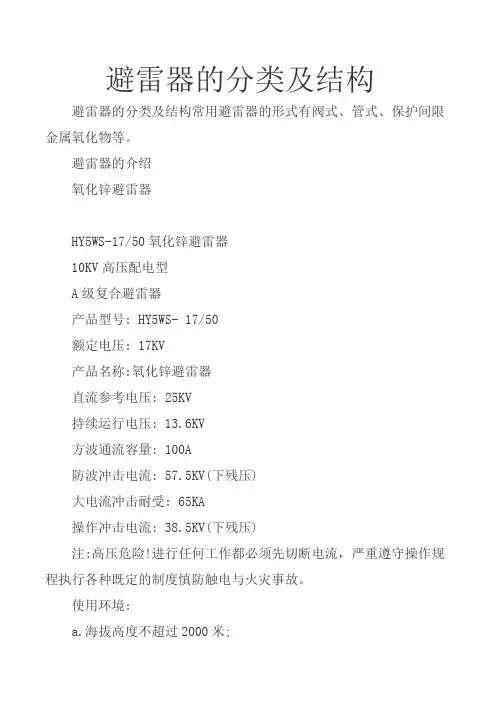

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;(2) S配(变)电作用; Z-电站用; Y-线路用: D-旋转电机用: C-具有磁吹放电间隙。

阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成，装在密封的瓷管内，外壳有接线螺栓供安装用。

避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大，过电压时其阻值随之变小。

阀式避雷器在正常的工频电压作用下火花间隙不被击穿，但在雷电波过电压下，避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小，雷电波巨大的雷电流顺利地通过电阻流入大地中，电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻，从而工频电流被火花间隙阻断，线路恢复正常运行。

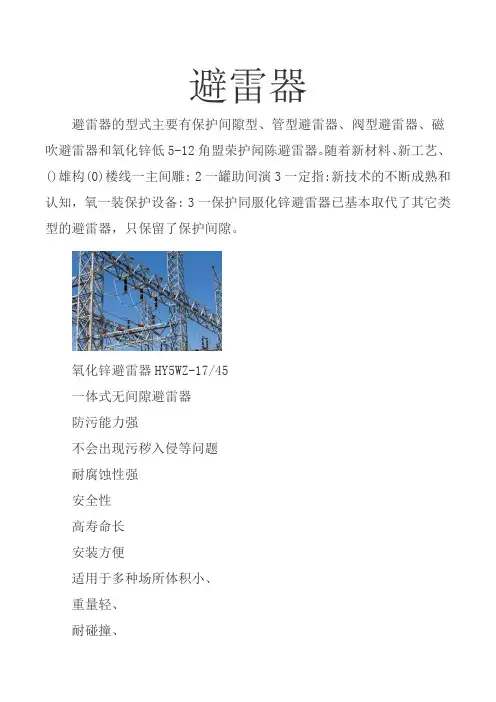

避雷器避雷器的型式主要有保护间隙型、管型避雷器、阀型避雷器、磁吹避雷器和氧化锌低5-12角盟荣护闻陈避雷器。

随着新材料、新工艺、()雄构(0)楼线一主间雕: 2一罐助间演3一定指:新技术的不断成熟和认知，氧一装保护设备: 3一保护同服化锌避雷器已基本取代了其它类型的避雷器，只保留了保护间隙。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气此外，对于每种类型的避雷器，安装地点的海拔高度也是已知的。

如果海拔低于1000米，则为低海拔，否则为高海拔。

安装在高海拔地区的避雷器，应适当增加瓷套的高度，以提高外绝缘强度。

随着海拔高度的增加，空气密度、气压和温度相应降低，电子在电场中的平均自由行程增大。

电子能在两次碰撞之间聚集更多的动能（与正常密度相比），更容易引起电离，从而降低空气介质的放电电压。

如果不考虑海拔高度对放电电压的影响，过电压很可能在避雷器内阀动作前沿绝缘子外绝缘放电。

避雷器细分还可分为有并联电阻，用于中等及大容量变电站的电气设备保护，如FZ型;无并联电阻，用于小容量配电系统的保护，如FS型;有磁吹限流间隙，用于35~500kV变电站的电气设备保护，如FCZ 型;有磁吹限流间隙，工频续流值低，用于旋转电机的保护，如FCD型。

此外，根据不同地区的污染程度，国际电工委员会（IEC）将污染等级划分为四个等级。

一级轻度污染（盐浓度0.03~0.05mg/cm2）Ⅱ级中度污染（盐浓度为0.05~0.10mg/cm2）、盘级重度污染（0.10~0.25mg/cm2）、Ⅳ级极重度污染（盐浓度大于0.25mg/cm2）。

与我国国家标准相比，多了一个0级（强电解液0～0.03mg/cm2，弱电解液0～0.06mg/cm2），是无明显污染的区域。

因此，中国有五个污染等级。

避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器,方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除,其Uc 何按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。

2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

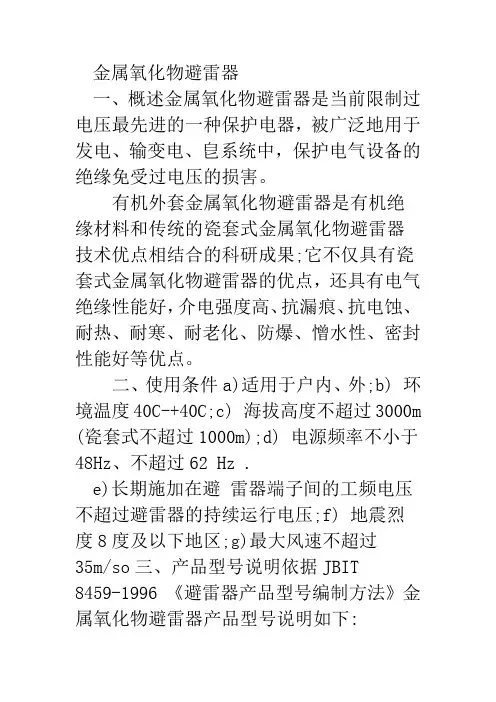

金属氧化物避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、皀系统中，保护电气设备的绝缘免受过电压的损害。

有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果;它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。

二、使用条件a)适用于户内、外;b) 环境温度40C-+40C;c) 海拔高度不超过3000m (瓷套式不超过1000m);d) 电源频率不小于48Hz、不超过62 Hz .e)长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;f) 地震烈度8度及以下地区;g)最大风速不超过35m/so三、产品型号说明依据JBIT8459-1996 《避雷器产品型号编制方法》金属氧化物避雷器产品型号说明如下:DL-表示电缆型避雷器(优点:产品采用全密封结构，缩小相间距离，爬.电距离大。

)防污等级: 3-表示II级防污四、选型用户可根据被保护对象选用不同型号的避雷器，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

五、金属氧化物避雷器用途及主要参数1.配电型是用于保护相应电压等级的开关柜、变电压、箱式变、电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。

1用途及特点带外串联间隙型线路避雷器(以下简称避雷器)与线路绝缘子(串)并联安装使用，特别在雷电活动强烈或降低杆(铁)塔接地电阻困难的线段，可有效降低线路雷击跳闸事故率。

避雷器具有放电分散性小、密封性能好、防爆、耐污、体积小、重量轻、运输及安装方便等优点。

2工作原理因串联间隙的隔离作用，在系统正常运行时，本体基本处于“休息”状态，大部分工频电压由串联间隙承担，由于串联间隙对工频和操作过电压的耐受特性，在工频和操作过电压的作用下，避雷器不动作，只有在雷电过电压的作用下，串联间隙才击穿放电，避雷器动作，限制了雷电过电压从而确保了被保护的线路绝缘子(串)不发生闪络，并在雷电冲击过后，串联间隙可靠切断工频续流，系统恢复正常运行。

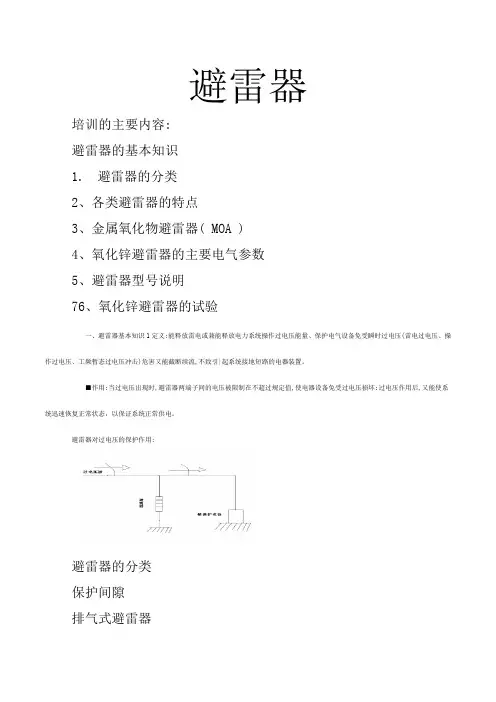

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

避雷器知识培训主要内容避雷器的作用避雷器的分类及各自特点避雷器的参数避雷器的试验避雷器的故障分析避雷器推荐上海民熔电气拥有西高所权威认证避雷器的作用：避雷器是一种并联在电气设备上的电器，用于保护电气设备免受过电压的侵害，- 旦系统出现过电压，它就先放电以保护电气设备。

避雷器的分类及各自特点1. 保护间隙2.管式避雷器3. 阀式避雷器:普通阀式避雷器、磁吹式避雷器4.MOA(金属氧化物避雷器)保护间隙和管式避雷器保护间隙是最基本最简单的过电压保护设备，在过电压下保护间隙被击穿后可能有工频短路电流流过。

一般难以使相间短路电弧熄灭。

管式避雷器实质上是一个具有较高灭弧能力的保护间隙，火花间隙装在产气管内，利用产气灭弧。

它会产生高幅值截波，造成对变压器的损坏，三-般做阀型避雷器的配合保护。

阀式避雷器①普通阀式避雷器普通型可分为FS、FZ型: FS型有间隙的阀片，阀片较小，无分路电阻。

用于3~10KV小容量配电系统。

FZ型间隙带分路电阻，阀片较大。

用于3~220KV大容量配电系统。

②磁吹式避雷器磁吹型可分为FCZ、FCD型: FCZ型间隙加磁吹灭弧元件，电:压可较高。

用于110KV~330KV变电所。

FCD型间隙加磁吹灭弧元件但部分间隙有并联电容器，电压较低。

用于2~ 15KV旋转电机保护用。

阀片是由SiC和结合剂烧结而成。

它具有非线性的电阻，其作用是降低残压，避免截波和减小续流。

但其因具有多孔性而容易受潮变质。

避雷器的参数1.持续运行电压允许持久地施加在避雷器端子间的工频电压有效值。

2. 额定电压施加到避雷器端子间的最大允许工频电压有效值，按照此电压所设计的避雷器，能在所规定的动作负载试验中确定的暂时过电压下正确动作。

它是表明避雷器运行特性的一一个重要参数，但它不等于系统标称电压3.额定频率避雷器设计使用的电力系统的频率。

4. 直流1mA参考电压对整只避雷器(或避雷器原件)测量直流1mA参考电流下的直流参考电压值即UimA，其值不应小于规定值。

氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。

利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。

这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌：民熔电气串联是指阀片串成一个圆柱体型，放在瓷套内，顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。

如果放电容量很大，需要进行双柱或多柱阀片并联使用，并联多柱的阀片必须进行多柱的搭接，使其每柱阀片流过的电流均匀。

多柱阀片的避雷器大部分使用在电压等级较高的系统中，因为在超高压系统中的操作过电压，对绝缘是有危害的，所以需要用无间隙金属氧化物避雷器进行保护。

(炭化硅避雷器不能保护操作过电压，只能保护雷电过电压，因为雷电过电压时间短微秒级，操作过电压是毫秒级，时间长、能量大，磁吹避雷器也可以保护操作过电压。

)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压)，避雷器就动作，将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查低压氧化锌内部熔丝是否断掉，从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮，确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。

线路避雷器型号含义避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型二、避雷器分类根据结构不同,线路避雷器可分为无间隙线路避雷器和带间隙线路避雷器,其特点分别如下:a)无间隙线路避雷器,无间隙线路避雷器动作时延小,响应快,不存在放电电压的分散性问题:结的相对简陋,安装方便,由于无间隙线路避雷器长期承受工频运行电压,内部电阻片存在老化问题,需要定期检验:由于没有间隙的隔离,一旦发生短路等故障,将影响输电线路的安全运行,对于10kV和35kV配电线路,无间隙线路避雷器结构简陋,体积小,安装方便的特点比较明显,与脱离器配合使用,能在一定程度上解决不能免维护的问题。

线路避雷器主要用于限制雷电过电压,但无间隙线路避雷器没有间隙的隔离,也应具有耐受操作过电压和工频过电压的能力；路避雷器的型号含义，老电工都在看，民熔b)带间隙线路避雷器,对于带间隙线路避雷器,由于间隙的隔离作用,避雷器本体承受的长期工频电压较低,电阻片的老化问题不突出,运行维护工作量小;即使避雷器本体发生故障(如短路),一般也不影响线路的正常运行，同时避雷器本体几乎不承受操作过电压和工频过电压,,仅需考虑雷电过电圧的冲击能量,因而,避雷器本体参考电压可以选取较低值,从而做到体积小、重量轻。

避雷器避雷针是一种防范入侵波的电流装置，也是用于限制过电压的最广泛的装置。

过度紧张与受保护的设备并行运行。

当添加电压超过一定值时，保险杠它总是被激活以释放大量的能量，限制过电压和保护电气设备。

在放电避雷器之后，避雷器两端的过压消失，系统正常工作电压继续在避雷器两端工作。

避雷针工作频率质量电流在电压传导状态下通过避雷器循环运行正常的电流，即所谓工作频率电流，以放电形式出现在电弧.d'，工作频率直流的存在维持相线的短路状态，并防止系统恢复正常工作。

作为一种过压保护装置，当网络电压上升到由该屏蔽装置指定的动作电压时，该屏蔽装置释放电压负荷，并将网络电压的增加限制在一定程度上以保护该屏蔽装置的绝缘电平。

执行部分第1段所以更准确称为超压限制器。

从图表中可以看出，不同的防雷器具有共同的特征，即低高压电阻状态和高低压电阻状态。

在雷击的情况下，当过电压沿线传输到避雷器安装点时，当高压作用于避雷器并且避雷器处于低电阻状态时，避雷器移动，从而限制了过度紧张同时由过电压产生的高电流从地面上卸下，使得耦合装置不受损坏。

张力当闪电波消失时，传输线恢复工作频率电压。

与入侵过电压相对较低闪电在这个阶段，避雷器的存在不符合电路电压在正常运行频率上的传输。

保护间隙结构和工作原理保护间隙:由两个电极组成，当雷电波入浸时，间隙先击穿，工作母线接地，避免了被保护设备上的电压升高.从而保护了设备。

过电压消失后，间隙中仍有工频续流，由于间隙的熄弧能力差，往往不能自行熄弧将引起断路器的跳闸，这是保护间隙的主要缺点。

为此可将间隙配合自动重合闸使用。

保护间隙结构和工作原理结构和工作原理:常用的角形保护间隙如下图所示。

由主间隙1和辅助间隙2串联而成。

主间隙的两个电极做成角形，在正常运行时，间隙对地是绝缘的，当承受雷电过电压作用时，间隙击穿，工作线路被接地，从而使得与间隙并联的电气设备得到保护。

辅助间隙的设置是为了防止主间隙被外物(如小鸟)短路，以避免整个保护间隙误动作。

避雷器的分类及结构避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间限金属氧化物等。

避雷器的介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。

普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FCZ两种系列。

阀式避雷器型号中的符号含义如下:F-阀式避雷器;（2） S配电（变）功能；Z—电站；Y—线：d—旋转电机；c—带磁吹放电间隙。

阀式避雷器主要由板火花隙和碳化硅电阻（阀片）串联而成。

安装在密封瓷管内，外壳有接线螺栓安装。

避雷器中的碳化硅电阻具有非线性特性。

在正常电压下电阻值很大，当电压过高时电阻值减小。

在正常工频电压下，阀式避雷器的火花隙不会击穿，但在雷电波过电压下会击穿，碳化硅电阻的电阻值变得很小。

巨大的雷电波电流通过电阻顺利地流入地球。

电阻阀片对雷击电流后的工频电压有很大的阻力，因此工频电流被火花隙阻隔，线路恢复正常运行。

避雷器参数1额定电压UN：保护系统的额定电压一致。

在信息技术系统中，此参数表示应选择的保护器类型。

表示交流或直流电压的有效值。

2额定电压Uc：在不改变保护器特性和保护动作的情况下，可长时间施加在保护器的指定端保护元件的最大电压有效值。

三。

额定放电电流为n：当8/20μs的标准雷电波向保护器施加10次时，保护装置应受到保护保护器的最大冲击电流是直的。

4最大放电电流Imax：对保护器施加8/20μs的标准雷电波冲击一次时，应保护最大放电电流Imax保护器的最大冲击电流是直的。

5电压保护等级上升：保护器在下列试验中的最大值：1kV/US的跳闸电压斜率：额定电流残压。

6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间，在一定时间内的变化取决于Du/dt或di/dt 的斜率。

7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。

8插入损耗AE：在给定频率下，插入保护器前后的电压之比。

9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例。

直接称重保护装置是否与系统阻抗兼容的参数。

10最大纵向放电电流：一次对地施加波形为8/20μs的标准雷电波时，保护器能承受的最大冲击电流的峰值。

11最大横向放电电流：指在线路间施加波形为8/20μs的标准雷电波一次时，保护器所能承受的最大冲击电流的峰值。

12在线阻抗：指在额定电压UN下流过保护器的回路阻抗和感应电抗之和。

通常称为系统阻抗。

13峰值放电电流：有额定放电电流isn和最大放电电流imaxo14两种，泄漏电流：是指在75或80额定电压UN下流过保护器的直流电流。

气体放电管主要技术参数：1当直流放电电压低于100V/s时，放电管开始放电的平均电压称为直流放电电压。

由于放电的分散性，直流放电电压是一个数值范围。

2脉冲放电电压在规定上升梯度的瞬态电压脉冲作用下，放电管开始放电的电压值称为冲击放电电压。

避雷器电气特性避雷器：氧化锌避雷器简单介绍氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型1．额定电压我国习惯把安装避雷器的系统额定电压称为避雷器的额定电压，但根据国际电工委员会(IEC)和很多国家的术语规定，避雷器的额定电压是指避雷器两端允许施加的高工频电压有效值，相当于下面所述的灭弧电压。

为了与国际通用术语取得一致，现在趋向于把前者称为系统额定电压，而把后者称为避雷器额定电压。

2避雷器灭弧电压是指在避雷器能可靠地熄灭工频连续电流电弧的条件下，允许加入避雷器的高工频电压。

灭弧电压应大于避雷器工作母线上可能出现的高工频电压，否则避雷器可能因不能灭弧而爆炸。

这种高工频电压不仅可以根据正常运行时的相电压来考虑，而且当单相接地时，非故障相电压升高时，该相避雷器此时动作时，应予以考虑。

因此，当单相接地时，非故障相的电压上升将变成高工频电压，避雷器的灭弧电压应高于该值。

当发生单相接地故障时，中性点直接接地系统的非故障相电压可达到工作线电压的80%，中性点不接地系统和消弧线圈接地系统的非故障相电压分别为工作线电压的110%和100%。

避雷器
防雷接地一般指的是建筑物直击雷防护接地系统，根据建筑物防护类别不同，分为三类，一、二类防雷建筑物每根引下线接地电阻≤10欧姆，三类建筑物要求≤30欧姆。

购买避雷器就选民熔电气质量有保障价格实惠保护接地，工作接地要求是≤4欧姆，没有综合接地这个说法或者说法不规范，应该叫共用接地，就是各种接地利用一个统一的接地装置，接地电阻按各种接地要求中最小的，一般要求≤1欧姆。

接地的测试点最好是都测试一下，因为同一个接地，从不同地方测试，结果会有差别，多次测量更能较为准确反应接地电阻值。

并不是每个接地类型分开后再做综合接地，这个就看你的实际需求，需要做单独接地就做独立地网，如需做共用接地，那就把几个地网连接起来。

希望能够帮助你。

第三类防雷建筑物的防雷措施
第3.4.1条第三类防雷建筑物防直击雷的措施，宜采用装设在建筑物上的避雷网(带)或避雷针或由这两种混合组成的接闪器。

避雷网(带)应按本规范附录二的规定沿屋角、屋背、屋檐和檐角等易受雷击的部位敷设。

并应在整个屋面组成不大于20m×20m或24m×l6m的网格。

第3.4.2条每根引下线的冲击接地电阻不宜大于30Ω，但对本规范第2.0.4条二款所规定的建筑物则不宜大于10Ω。

其接地装置宜与电气设备等接地装置共用。

防雷的接地装置宜与埋地金属管道相连。

当不共用、不相连时，两者间在地中的距离不应小于2m。
