第一章流体流动1.某设备上真空表的读数为 13.3×103 Pa,试计算设备内的绝对压强与表压强。
已知该地区大气压强为 98.7×103 Pa。
解：由绝对压强 = 大气压强–真空度得到：设备内的绝对压强P绝= 98.7×103 Pa -13.3×103 Pa=8.54×103 Pa设备内的表压强 P表 = -真空度 = - 13.3×103 Pa2．在本题附图所示的储油罐中盛有密度为 960 ㎏/㎥的油品，油面高于罐底 6.9 m，油面上方为常压。
在罐侧壁的下部有一直径为 760 mm 的圆孔，其中心距罐底 800 mm，孔盖用14mm的钢制螺钉紧固。
若螺钉材料的工作应力取为39.23×106 Pa ，问至少需要几个螺钉？分析：罐底产生的压力不能超过螺钉的工作应力即P油≤σ螺解：P螺 = ρgh×A = 960×9.81×(9.6-0.8) ×3.14×0.762150.307×103 Nσ螺 = 39.03×103×3.14×0.0142×nP油≤σ螺得 n ≥ 6.23取 n min= 7至少需要7个螺钉4. 本题附图为远距离测量控制装置，用以测定分相槽内煤油和水的两相界面位置。
已知两吹气管出口的距离H = 1m，U管压差计的指示液为水银，煤油的密度为820Kg／㎥。
试求当压差计读数R=68mm时，相界面与油层的吹气管出口距离ｈ。
分析：解此题应选取的合适的截面如图所示：忽略空气产生的压强，本题中1－1´和4－4´为等压面，2－2´和3－3´为等压面，且1－1´和2－2´的压强相等。
根据静力学基本方程列出一个方程组求解解：设插入油层气管的管口距油面高Δh在1－1´与2－2´截面之间P1 = P2 + ρ水银gR∵P1 = P4，P2 = P3且P3 = ρ煤油gΔh ， P4 = ρ水g（H-h）+ ρ煤油g（Δh + h）联立这几个方程得到ρ水银gR = ρ水g（H-h）+ ρ煤油g（Δh + h）-ρ煤油gΔh 即ρ水银gR =ρ水gH + ρ煤油gh -ρ水gh 带入数据1.0³×10³×1 - 13.6×10³×0.068 = h(1.0×10³-0.82×10³)ｈ= 0.418ｍ6. 根据本题附图所示的微差压差计的读数，计算管路中气体的表压强ｐ。
第一章绪论习题1.热空气与冷水间的总传热系数K值约为42.99k c a l/（m2・h・℃），试从基本单位换算开始，将K值的单位改为W/（m2・℃）。
[答案:K＝50M（m2・C）]。
解：从附录查出：1k c a l＝1.1622×10-3K W·h=1.1622W·h所以：K=42.99K c a l/（m2·h·℃）＝42.99K c a l/（m2·h·℃）×（1.1622W·h/1k c a l）＝50w/（m2·℃）。
2.密度ρ是单位体积物质具有的质量。
在以下两种单位制中，物质密度的单位分别为:S I k g/m2；米制重力单位为：k g f.s2/m4;常温下水的密度为1000k g/m3，试从基本单位换算开始，将该值换算为米制重力单位的数值。
〔答案:p＝101.9k g f/s2/m4〕解：从附录查出：1k g f＝9.80665k g·m/s2，所以1000k g/m3＝1000k g/m3×[1k g f/(9.80665k g·m/s2)]=101.9k g f·s2/m4.3.甲烷的饱和蒸气压与温度的关系符合下列经验公式：今需将式中p的单位改为P a，温度单位改为K，试对该式加以变换。
〔答案:〕从附录查出：1m m H g=133.32P a，1℃＝K－273.3。
则新旧单位的关系为：P＝P’/133.32;t＝T－273.3。
代入原式得：l g（P’/133.32）＝6.421-352/（T－273.3+261）；化简得l g P=8.546－3.52/(T-12.3).4.将A、B、C、D四种组分各为0.25（摩尔分数，下同）的某混合溶液，以1000m o l/h 的流量送入精馏塔内分离，得到塔顶与塔釜两股产品，进料中全部A组分、96％B组分及4％C组分存于塔顶产品中，全部D组分存于塔釜产品中。
目 录第0章 绪 论0.1 复习笔记0.2 课后习题详解0.3 名校考研真题详解第1章 流体流动1.1 复习笔记1.2 课后习题详解1.3 名校考研真题详解第2章 流体输送机械2.1 复习笔记2.2 课后习题详解2.3 名校考研真题详解第3章 非均相物系的分离和固体流态化3.1 复习笔记3.2 课后习题详解3.3 名校考研真题详解第4章 传 热4.1 复习笔记4.2 课后习题详解4.3 名校考研真题详解第5章 蒸 发5.1 复习笔记5.2 课后习题详解5.3 名校考研真题详解第6章 蒸 馏6.1 复习笔记6.2 课后习题详解6.3 名校考研真题详解第7章 吸 收7.1 复习笔记7.2 课后习题详解7.3 名校考研真题详解第8章 蒸馏和吸收塔设备8.1 复习笔记8.2 课后习题详解8.3 名校考研真题详解第9章 液-液萃取9.1 复习笔记9.2 课后习题详解9.3 名校考研真题详解第10章 干 燥10.1 复习笔记10.2 课后习题详解10.3 名校考研真题详解第11章 结晶和膜分离11.1 复习笔记11.2 名校考研真题详解第0章 绪 论0.1 复习笔记一、化工原理课程的性质和基本内容1．课程的基本内容（1）单元操作根据各单元操作所遵循的基本规律，将其划分为如下几种类型：①遵循流体动力学基本规律的单元操作，包括流体输送、沉降、过滤、物料混合（搅拌）等。
②遵循热量传递基本规律的单元操作，包括加热、冷却、冷凝、蒸发等。
③遵循质量传递基本规律的单元操作，包括蒸馏、吸收、萃取、吸附、膜分离等。
④同时遵循热质传递规律的单元操作，包括气体的增湿与减湿、结晶、干燥等。
从本质上讲，所有的单元操作都可分解为动量传递、热量传递、质量传递这3种传递过程或它们的结合。
（2）化工原理的基本内容化工原理的基本内容就是阐述各单元操作的基本原理、过程计算及典型设备。
2．课程的研究方法（1）实验研究方法（经验法）；（2）数学模型法（半经验半理论方法）。
第一章：流体流动二、本章思考题1-1 何谓理想流体？实际流体与理想流体有何区别？如何体现在伯努利方程上？1-2 何谓绝对压力、表压和真空度？表压与绝对压力、大气压力之间有什么关系？真空度与绝对压力、大气压力有什么关系？1-3 流体静力学方程式有几种表达形式？它们都能说明什么问题？应用静力学方程分析问题时如何确定等压面？1-4 如何利用柏努利方程测量等直径管的机械能损失？测量什么量？如何计算？在机械能损失时，直管水平安装与垂直安装所得结果是否相同？ 1-5 如何判断管路系统中流体流动的方向？1-6何谓流体的层流流动与湍流流动？如何判断流体的流动是层流还是湍流？1-7 一定质量流量的水在一定内径的圆管中稳定流动，当水温升高时，Re 将如何变化？ 1-8 何谓牛顿粘性定律？流体粘性的本质是什么？ 1-9 何谓层流底层？其厚度与哪些因素有关？1-10摩擦系数λ与雷诺数Re 及相对粗糙度d / 的关联图分为4个区域。
每个区域中，λ与哪些因素有关？哪个区域的流体摩擦损失fh 与流速u 的一次方成正比？哪个区域的fh 与2u 成正比？光滑管流动时的摩擦损失fh 与u 的几次方成正比？1-11管壁粗糙度对湍流流动时的摩擦阻力损失有何影响？何谓流体的光滑管流动？1-12 在用皮托测速管测量管内流体的平均流速时，需要测量管中哪一点的流体流速，然后如何计算平均流速？ 三、本章例题例1-1 如本题附图所示，用开口液柱压差计测量敞口贮槽中油品排放量。
已知贮槽直径D 为3m ，油品密度为900kg/m3。
压差计右侧水银面上灌有槽内的油品，其高度为h1。
已测得当压差计上指示剂读数为R1时，贮槽内油面与左侧水银面间的垂直距离为H1。
试计算当右侧支管内油面向下移动30mm 后，贮槽中排放出油品的质量。
解：本题只要求出压差计油面向下移动30mm 时，贮槽内油面相应下移的高度，即可求出排放量。
首先应了解槽内液面下降后压差计中指示剂读数的变化情况，然后再寻求压差计中油面下移高度与槽内油面下移高度间的关系。

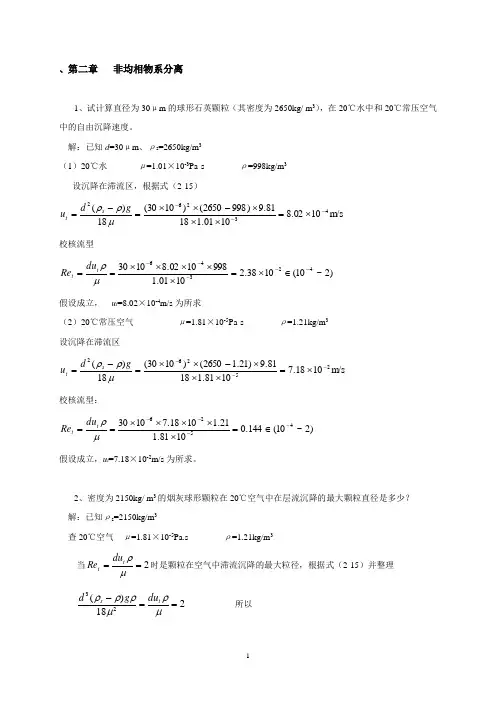

、第二章 非均相物系分离1、试计算直径为30μm 的球形石英颗粒（其密度为2650kg/ m 3），在20℃水中和20℃常压空气中的自由沉降速度。
解：已知d =30μm 、ρs =2650kg/m 3（1）20℃水 μ=1.01×10-3Pa·s ρ=998kg/m 3设沉降在滞流区，根据式（2-15）m/s 1002.81001.11881.9)9982650()1030(18)(43262---⨯=⨯⨯⨯-⨯⨯=-=μρρg d u s t 校核流型)2~10(1038.21001.19981002.8103042346-----∈⨯=⨯⨯⨯⨯⨯==μρt t du Re 假设成立， u t =8.02×10-4m/s 为所求（2）20℃常压空气 μ=1.81×10-5Pa·s ρ=1.21kg/m 3设沉降在滞流区m/s 1018.71081.11881.9)21.12650()1030(18)(25262---⨯=⨯⨯⨯-⨯⨯=-=μρρg d u s t 校核流型：)2~10(144.01081.121.11018.710304526----∈=⨯⨯⨯⨯⨯==μρt t du Re 假设成立，u t =7.18×10-2m/s 为所求。
2、密度为2150kg/ m 3的烟灰球形颗粒在20℃空气中在层流沉降的最大颗粒直径是多少？解：已知ρs =2150kg/m 3查20℃空气 μ=1.81×10-5Pa.s ρ=1.21kg/m 3 当2==μρt t du Re 时是颗粒在空气中滞流沉降的最大粒径，根据式（2-15）并整理218)(23==-μρμρρρt s du g d 所以μm 3.77m 1073.721.181.9)21.12150()1081.1(36)(36532532=⨯=⨯⨯-⨯⨯=-=--ρρρμg d s 3、直径为10μm 的石英颗粒随20℃的水作旋转运动，在旋转半径R ＝0.05m 处的切向速度为12m/s ，，求该处的离心沉降速度和离心分离因数。
目录第一章流体流动与输送设备 (2)第二章非均相物系分离 (26)第三章传热 (32)第四章蒸发 (44)第五章气体吸收 (48)第六章蒸馏 (68)第七章干燥 (84)第八章萃取 (92)第一章 流体流动与输送机械1. 燃烧重油所得的燃烧气，经分析知其中含CO 28.5％，O 27.5％，N 276％，H 2O8％（体积％），试求此混合气体在温度500℃、压力101.3kPa 时的密度。
解：混合气体平均摩尔质量molkg M y M i i m /1086.281808.02876.032075.044085.03-⨯=⨯+⨯+⨯+⨯=∑=∴ 混合密度333/455.0)500273(31.81086.28103.101m kg RT pM m m =+⨯⨯⨯⨯==-ρ2．已知20℃下水和乙醇的密度分别为998.2 kg/m 3和789kg/m 3,试计算50％（质量％）乙醇水溶液的密度。
又知其实测值为935 kg/m 3，计算相对误差。
解：乙醇水溶液的混合密度7895.02.9985.012211+=+=ρρρa a m3/36.881m kg m =∴ρ相对误差：%74.5%10093536.8811%100=⨯⎪⎭⎫ ⎝⎛-=⨯-实实m m m ρρρ3．在大气压力为101.3kPa 的地区，某真空蒸馏塔塔顶的真空表读数为85kPa 。
若在大气压力为90 kPa 的地区，仍使该塔塔顶在相同的绝压下操作，则此时真空表的读数应为多少？解：''真真绝p p p p p a a -=-=∴kPa p p p p a a 7.73)853.101(90)(''=--=--=真真4．如附图所示，密闭容器中存有密度为900 kg/m 3的液体。
容器上方的压力表读数为42kPa ，又在液面下装一压力表，表中心线在测压口以上0.55m ，其读数为58 kPa 。
试计算液面到下方测压口的距离。

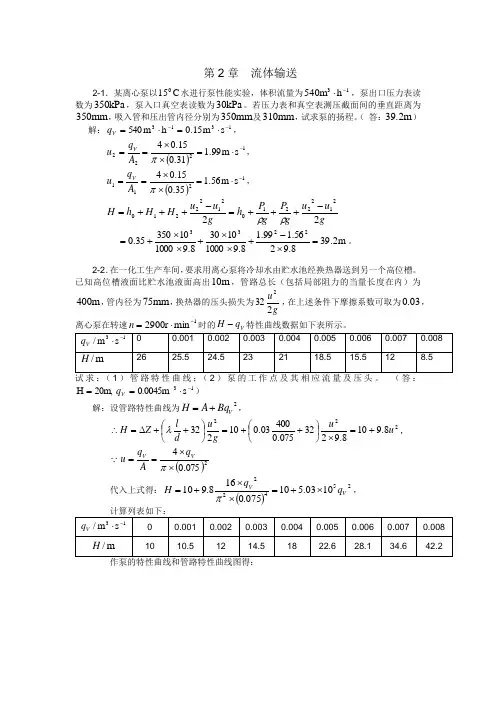

第2章 流体输送2-1．某离心泵以C 150水进行泵性能实验，体积流量为13h 540m -⋅，泵出口压力表读数为kPa 350，泵入口真空表读数为30kPa 。
若压力表和真空表测压截面间的垂直距离为350mm ，吸入管和压出管内径分别为350mm 及310mm ，试求泵的扬程。
（ 答：39.2m ） 解：1313s m 15.0h m 540--⋅=⋅=V q ，()1222s m 99.131.015.04-⋅=⨯⨯==πA q u V ， ()1211s m 56.135.015.04-⋅=⨯⨯==πA q u V ， gu u g P g P h g u u H H h H 2221222102122210-+++=-+++=ρρ m 2.398.9256.199.18.9100010308.910001035035.02233=⨯-+⨯⨯+⨯⨯+=。
2-2．在一化工生产车间，要求用离心泵将冷却水由贮水池经换热器送到另一个高位槽。
已知高位槽液面比贮水池液面高出10m ，管路总长（包括局部阻力的当量长度在内）为400m ，管内径为75mm ，换热器的压头损失为gu 2322，在上述条件下摩擦系数可取为03.0，离心泵在转速1min r 2900-⋅=n 时的q H -特性曲线数据如下表所示。
13s 0.0045m 20m,H -⋅==V q ）解：设管路特性曲线为2V Bq A H +=，2228.9108.9232075.040003.010232u ug u d l Z H +=⨯⎪⎭⎫ ⎝⎛++=⎪⎭⎫ ⎝⎛++∆=∴λ， ()2075.04⨯⨯==πVV q A q u 代入上式得：()254221003.510075.0168.910V Vq q H ⨯+=⨯⨯+=π，由图可以看出，泵的工作点为两条特性曲线的交点。
工作点：m 20=H ，13s m 0045.0-⋅=V q 。
2-3．某离心泵的额定流量为13h 16.8m -⋅，扬程为18m 。
